Dynex DX-7P2H User manual

USB 2.0 7-Port Hub
Concentrateur USB 2.0 à 7 ports
Concentrador de 7 puertos USB 2.0
DX-7P2H
USER GUIDE
GUIDE DE L’UTILISATEUR • GUÍA DEL USUARIO

2
Dynex USB 2.0 7-Port
Hub DX-7P2H
Introduction
The Dynex USB 2.0 7-port hubprovides seven USB ports
(including three top-loading ports for adapter devices) that
let you connect USB devices to your computer, such as USB
printers, scanners, cameras, and flash drives.
Contents
Package contents ......................................................... 3
USB hub features and components............................... 3
Setting up the USB hub ................................................ 5
Troubleshooting ........................................................... 7
Specifications ............................................................... 8
Legal notices ................................................................ 9
Warranty...................................................................... 9
Français ..........................................12
Español...........................................22

3
Package contents
The USB hub comes with:
• AC power adapter
• A-B USB cable
•Userguide
•Photostand
USB hub features and
components
The USB hub features:
• 1 upstream port to connect to your computer
• 7 enhanced, hi-speed, USB 2.0 480 Mbps ports,
including 3 top-loading ports for adapter devices
• Data transfer rates of 1.5 Mbps, 12 Mbps, and
480 Mbps
• Plug-and-Play compatibility
• Photo stand to hold your favorite photo
•PowerLED
• AC power adapter
• USB-IF certification

4

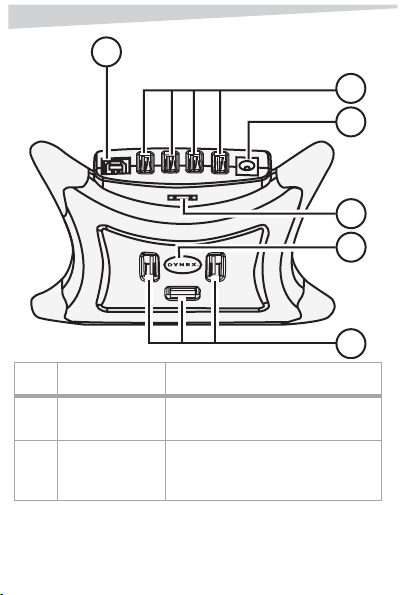

Component Description
1 Upstream port Connect your computer’s USB host
controller to this port.
2 & 6 Downstream ports Connect USB devices (such as printers,
scanners, cameras, and flash drives) to
these ports.
1
2
3
4
5
6

5
Setting up the USB hub
System requirements
To use the USB hub, your computer must have:
• USB host controller installed in your computer
• USB-compliant operating system, such as
Windows 98SE, Windows 2000, Windows ME,
Windows XP, Mac OS 8.6-9.x, or Mac OS10.x and above
3 Power connector Plug the AC adapter into this connector
and into an electrical outlet.
Your computer’s USB controller can power
some USB devices, but the controller may
not provide enough power for all the USB
devicesyou plug in. By connecting the
USB hub to an electrical outlet, you make
sure that all the USB devices get enough
power.
4 Photo stand slot Insert the photo stand into this slot, then
insert a photo into the photo stand.
5 Power LED This LED lights blue when the USB hub is
connected to electrical power.
Component Description

6
Installing the USB hub
To install the USB hub:
1Plug the power adapter into an AC source, and then
plug the otherend of cable into the USB hub’s power
connector for self-powered operation.
Your computer’s USB controller can power some USB
devices, but the controller may not provide enough
power for all the USB devices you plugin. By
connecting the USB hub to an electrical outlet, you
make sure that all the USB devicesget enough power.
2Plug the B end of the USB cable into the upstream port.
3Plug the A end of the USB cable into your computer's
USB host controller port.
4Plug the cables from the USB devices into the
downstream ports.
5Insert the photo stand into the photo stand slot, then
insert a photo into the stand.

7
Troubleshooting
Problem Possible
cause Action
The USB hub
operates erratically. Static electricity may cause the hub
to operate
erratically.
Unplug the AC adapter and
disconnect the hub from
your computer for at least
5 seconds, then reconnect
the cables.
USB devices
operate erratically
or do not turn on.
Connected USB
devices may need
more power than
your computer’s
USB controller can
supply.
Connect the AC power
adapter to the USB hub
and an electrical outlet.
USB hub does not
work at all. Your computer may not be USB-
compatible or your
computer’s
operating system
may not be USB-
compliant.
Make sure that your
computer is USB-
compatible and that your
computer’s operating
system is USB-compliant.
For a list of the USB-
compliant operating
systems, see System
requirements on page 5.

8
Specifications
USB ports Downstream:
7 USB Type A Female ports
Upstream: 1 port
LED Power
Power mode Self-powered
Output voltage (per port) +5V DC
Output current (per port) 500 mA (max.)
Power DC 5V, 3.6 Amp
Operating temperature 41°F to 104°F (5°Cto 40°C)
Storage temperature -4°F to 140°F (-20°C to 60°C)
Humidity 0~80% RH non-condensing
Housing Plastic
Weight 3.72 oz. (105.5 g)
Dimension (L × H × W) 5.31 × 3.93 × 1.38 in.
(135 × 100 × 35 mm)

9
Legal notices
Radio & TV Interference Statement
This equipment has been tested and found to comply within
the limits for a Class B digital device, pursuant to Part 15 of
the FCC rules. These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate
radio frequency energy and if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is no
guarantee that interference will not occur in a particular
installation.
Copyright
© 2005 Dynex. DYNEX and the DYNEX logo are trademarks of
Best Buy Enterprise Services, Inc. Other brands and product
names are trademarks or registered trademarks of their
respective holders. Specifications and features are subject to
change without notice or obligation.
Warranty
Dynex warrants this USB Hub (the Hub) to be free from defect
in material or manufacture for 1 year. If a defect results in
product failure during its normal use, Dynex's sole
responsibility is to repair or replace (at its sole option) the
Hub.

10
The foregoing 1 Year Limited Warranty is the customer's sole
and exclusive remedy and excludes any incidental or
consequential damages. Some States do not allow the
exclusion or limitation of incidental and consequential
damages, so certain of the above limitations or exclusions
may not apply to you (the Consumer). This 1year limited
warranty gives the Consumer specific legal rightsand the
Consumer may have other rights which very from State to
State.
To make a 1 year Limited Warranty claim:
1Pack and ship the Hub to Dynex at 5555 12th Ave E,
Suite 110, Shakopee, MN 55379.
2Clearly indicate on the outside of the packaging that
this is a WARRANTY RETURN.
3Clearly include your name and address on the outside
packaging and ona sheet of paper enclosed in the box
with the Hub that is being returned.
You must prepay all shipping costs, and you are
responsible for packaging and shipment.
Dynex will inspect and examine the Hub. If the Hub is
defective in material or workmanship, Dynex will repair or
replace it and return it to you at Dynex's expense at the place
you have indicated.

11
You can contact Dynex at:
Dynex
5555 12th Ave E, Suite 110
Shakopee, MN 55379
[phone](toll free)
www.dynexproducts.com.

12
Concentrateur USB 2.0
à 7 ports DX-7P2H de
Dynex
Introduction
Le concentrateur USB 2.0 à 7 ports de Dynex procure sept
ports USB (y compris trois ports à chargement vertical pour
adaptateurs) pour connecter des périphériques USB à
l’ordinateur, tels que des imprimantes USB, des numériseurs,
des appareils photo et des lecteurs à mémoire flash.
Table des matières
Contenu de l’emballage ............................................. 13
Caractéristiques et composants du concentrateur USB13
Configuration du concentrateur USB .......................... 16
Problèmes et solutions............................................... 17
Caractéristiques.......................................................... 18
Avis juridiques............................................................ 19
Garantie ..................................................................... 20

13
Contenu de l’emballage
Le concentrateur USB est livré avec :
• Adaptateur d’alimentation CA
•CâbleUSBA-B
• Manuel de l’utilisateur
• Support pour photo
Caractéristiques et
composants du
concentrateur USB
Caractéristiques du concentrateur USB :
• 1 port amont pour connecter à l’ordinateur
• 7 ports améliorés à haut débit USB 2.0 de 480 Mbps, y
compris 3ports à chargement vertical pour des
adaptateurs
• Débits de transfert de données de 1,5 Mbps, 12 Mbps
et 480 Mbps
• Technologie brancher et utiliser (Plug and play)
• Support pour la photo préférée
• DEL témoin d’alimentation
• Adaptateur d’alimentation CA
• Certification USB-IF

14
Élément Description
1 Port amont Connecter le contrôleur hôte USB de
l’ordinateur à ce port.
2 et 6 Ports aval Ports pour connecter des périphériques
USB (tels que : imprimantes, numériseurs,
appareils photo et lecteurs à mémoire
flash).
1
2
3
4
5
6

15
3 Connecteur
d’alimentation Brancher l'adaptateur CA dans ce connecteur et dans une prise secteur.
Le contrôleur USB de l’ordinateur peut
alimenter certains périphériques USB,
mais il peut ne pas fournir suffisamment
de puissance pour tous les périphériques
USB branchés. Si le concentrateur USB est
branché à une prise secteur, cela garantit
l’alimentation de tous les périphériques
USB.
4 Logement pour
support photo Insérer le support photo dans ce logement, puis une photo.
5DELtémoin
d’alimentation Ce témoin DEL est bleu quand le concentrateur USB est connecté à
l'alimentation électrique.
Élément Description

16
Configuration du
concentrateur USB
Configuration du système
Pour utiliser le concentrateur USB, l’ordinateur doit avoir :
• Un contrôleur hôte USB installé sur l’ordinateur
• Un système d’exploitation compatible USB; tel que
Windows 98SE, Windows 2000, Windows ME,
Windows XP, Mac OS 8.6-9.x, ou Mac OS10.x et
supérieur
Installation du concentrateur USB
Pour installer le concentrateur USB :
1Brancher l’adaptateur d’alimentation dans une prise CA
et l’autre extrémité du cordon dans le connecteur
d’alimentation du concentrateur USB pour un
fonctionnement autonome.
Le contrôleur USB de l’ordinateur peut alimenter
certains périphériques USB, maisil peut ne pas fournir
suffisamment de puissance pour tous les périphériques
USB branchés. Si le concentrateur USB est branché à
une prise secteur, cela garantit l’alimentation de tous
les périphériques USB.
2Brancher l’extrémité B du câble USB dans le port
amont.

17
3Brancher l’extrémité A du câble USB dans le port du
contrôleur hôte USB de l’ordinateur.
4Brancher les câbles des périphériques USB dans les
ports aval.
5Insérer le support photo dans son logement, puis une
photo.
Problèmes et solutions
Problème Cause
éventuelle Solution
Le concentrateur
USB fonctionne
incorrectement.
L’électricité
statique peut
affecter le
fonctionnement du
concentrateur.
Débrancher l'adaptateur
CA et déconnecter le
concentrateur de
l’ordinateur pendant 5
secondes, puis reconnecter
les câbles.
Les périphériques
USB ne
fonctionnent pas
correctementou ne
se mettent pas en
marche.
Les périphériques
USB connectés
peuvent nécessiter
plus de puissance
que celle fournie
par le contrôleur
USB de l’ordinateur.
Connecter l’adaptateur
d’alimentation CA au
concentrateur USB et à une
prise secteur.

18
Caractéristiques
Le concentrateur
USB ne fonctionne
pas.
L’ordinateur ou son
système
d’exploitation
peuventne pas être
compatibles USB.
S’assurer que l’ordinateur
ou son système
d’exploitation sont
compatibles USB. Pour une
liste des systèmes
d’exploitation compatibles
USB, se reporter à la
Configuration du système
page 16.
Ports USB Aval :
7 ports USB femelles de type A
Amont : 1 port
DEL Alimentation
Mode d’alimentation Auto-alimenté
Tension de sortie (par port) +5 V CC
Courant de sortie (par
port) 500 mA (max.)
Alimentation CC 5 V, 3,6 A
Température de service 41 °F à 104 °F (5 °C à 40 °C)
Problème Cause
éventuelle Solution

19
Avis juridiques
Déclaration sur les interférences
radio et TV
Cet équipement a été mis à l’essai et déclaré conforme aux
limites prévues pour un appareil numérique de classe B,
conformément à la partie 15 du règlement de la FCC. Ces
limites ont été établies pour fournir une protection
raisonnable contre les interférences nuisibles lors d’une
installation résidentielle. Cet appareil génère, utilise et peut
émettre de l'énergie sur les fréquences radios et s'il n'est pas
installé et utilisé conformément aux instructions, il peut
causer des interférences nuisibles aux communications radio.
Cependant, il n’est pas possible de garantir qu’aucune
interférence ne se produiradans une installation particulière.
Température
d'entreposage -4 °F à 140 °F (-20 °C à 60 °C)
Hygrométrie 0 à 80 % HR sans condensation
Boîtier Plastique
Poids 105,46 g (105,5 g)
Dimensions (L × H × l) 5,31 × 3,93 × 1,38 po
(135 × 100 × 35 mm)

20
Droits d’auteurs
©2005 Dynex. DYNEX et le logo de DYNEX sont des marques
commerciales de Best Buy Enterprise Services, Inc. Les autres
noms de marques et de produits sont des marques de
commerce ou des marques de commerce déposées de leurs
propriétaires respectifs. Les caractéristiques et spécifications
sont susceptibles d’être modifiées sans préavis.
Garantie
Dynex garantit que ce concentrateur USB (le concentrateur)
est exempt de vice de matériaux ou de fabrication pendant 1
an. Si un défaut de fabrication est responsable d'une
anomalie de fonctionnement au cours d’un usage normal,la
seule obligation de Dynex sera de réparer ou remplacer (à sa
seule discrétion) le concentrateur.
La garantie limitée d'un an précitée est le seul et unique
recours du client exclut tous dommagesaccessoires ou
consécutifs. Certains États n’acceptent ni l’exclusion, ni la
limitation relatives aux dommages accessoires et consécutifs,
aussi certaines des limitations ou exclusions ci-dessus
peuvent ne pas être applicables au consommateur. Cette
garantie limitée d’un an accorde des droits spécifiques au
consommateur etcelui-ci peut avoird’autres droits quivarient
d’un État à l’autre.
