Dynex DX-HUB23 - 4 Port USB 2.0 Hub User manual

USER GUIDE • GUIDE DE L’UTILISATEUR • GUÍA DEL USUARIO
USB 2.0 4-Port Hub
Concentrateur USB 2.0 à 4 ports
Concentrador de 4 puertos USB 2.0
DX-HUB23

2Introduction
Dynex USB 2.0 4-Port Hub
DX-HUB23
Introduction
Your Dynex USB 2.0 4-port hub provides four USB ports that let you connect USB
devices to your computer, such as USB printers, scanners, cameras, and flash
drives. This hub has a space-saving, compact design that is ideal for travel. Your
computer’s USB controller can power some USB devices, but if multiple devices are
attached to the hub, the controller may not provide enough power for all the USB
devices. Connecting the USB hub to an optional power adapter increases the total
power available for all USB devices.
Note: Using a power adapter is optional and requires a separate purchase. To
prevent any damage, make sure the power adapter is rated at 5VDC and 2.5
amps.
Contents
Important safety instructions .......................................................................2
USB hub features and components...............................................................3
Setting up the USB hub.................................................................................4
Troubleshooting............................................................................................5
Specifications................................................................................................5
Legal notices.................................................................................................6
Warranty.......................................................................................................8
Français ............................................................... 9
Español.............................................................. 17
Important safety instructions
• Always read the safety instruction and user guide before use
• Keep your hub away from water and humidity
• Place your hub on a flat surface when setting it up

Package contents 3
Package contents
The USB hub comes with:
• USB 2.0 4-Port Hub
•Userguide
USB hub features and components
The USB hub features:
• USB upstream port to connect to your computer
• 4 enhanced, hi-speed, USB 2.0 480 Mbps downstream ports to connect
adapter devices to your computer (including printers, scanners, cameras,
and flash drives)
• Data transfer rate of 1.5 Mbps, 12Mbps, and 480 Mbps
• Plug-and-play compatibility
• Bandwith up to 40 times greater than USB 1.1
• Full backward compatibility with USB version 1.1
• USB IF certified
• Dynex logo illuminates when powered on
•Powerconnector
• AC power adapter optional

4Setting up the USB hub
Setting up the USB hub
System requirements
To use the USB hub, your computer must have:
•USBport
• USB-compliant operating system, such as Windows 98SE, Windows 2000,
Windows ME, Windows XP, Windows Vista, Mac OS 8.6 or above.
Installing the USB hub
To install the USB hub:
1Plug the cable into a Type A connector on the computer. The computer
detects the hub and installs the required drivers.
2Plug the cables from the USB devices/peripherals into the downstream
ports.
3Optional: Plug the power adapter into an AC electrical outlet, and then plug
the other end of the cable into the USB hub’s power connector.
Note: Your computer’s USB controller can power some USB devices, but the
controller may not provide enough power for all the USB devices you plug in.
By connecting the USB hub to an electrical outlet, you make sure that all the
USB devices get enough power.

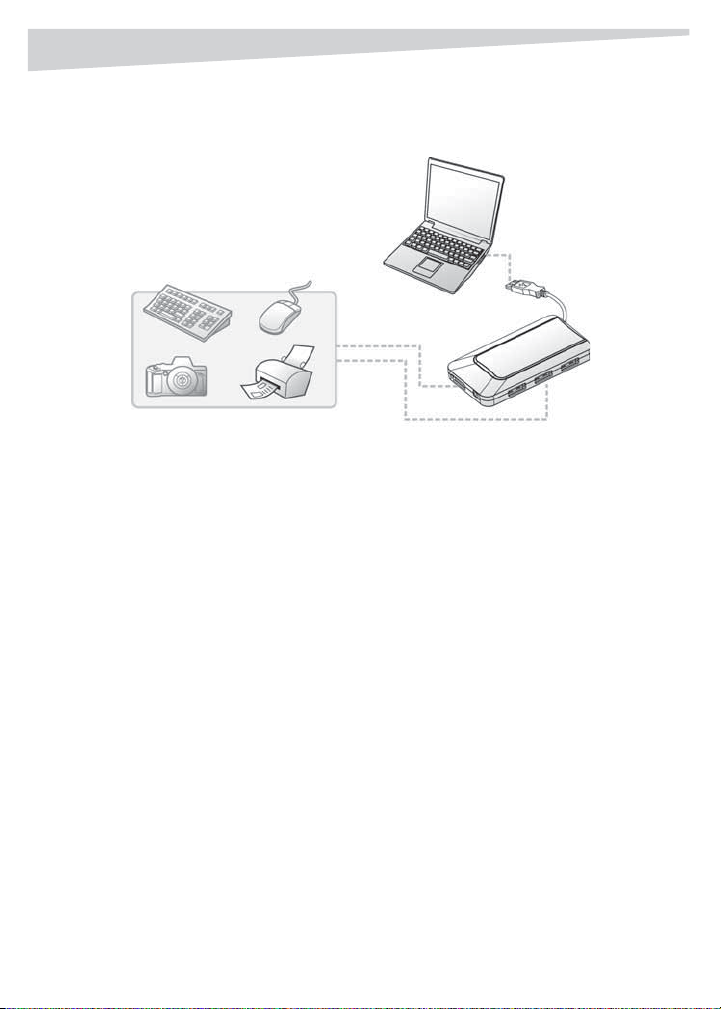

USB-enabled laptop
USB Peripherals
Connect to USB keyboard,
mouse, camera, printer, etc.

Troubleshooting 5
Troubleshooting
• Connect your USB device to the hub only after the auto-installation is
complete.
• USB 2.0 performance (high speed of up to 480 Mbps) can only be expected
when the hub is connected to your computer’s USB 2.0 port and the
connected USB peripherals are USB 2.0 compliant.
• Though the hub comes with a DC IN power jack, in most cases, a power
adapter is not required. If your USB peripheral (e.g., USB scanner or printer)
is power demanding, then the USB peripheral should always be connected
to its provided power adapter.
•If“USB Hub Power Exceeded” message appears, the hub’s over-current
protection will automatically disconnect power to the hub. This problem
usually occurs when an attached USB peripheral demands more power than
the hub can provide. To solve this problem, disconnect the affected USB
peripheral and re-connect the peripherals and hub.
Note: Make sure the affected USB peripheral has enough power by connecting its
provided power adapter to it.
Specifications
USB Interface USB 2.0, USB 1.1 compliant
LED Power - logo illuminates blue
Power mode Bus-powered mode (without power adapter connected)
Speed 480/12/1.5 Mbps, auto-negotiation
Connector/Ports 1 upstream connector and 4 downstream ports
DC IN connector (5V 2.5A)
Supported OS Windows 98SE, Windows ME, Windows 2000, Windows
XP, Windows Vista, Server 2003, Mac OS 8.6 or above.
Compliance ACPI, OHCI, and EHCI compliant
Power consumption 100mA per port in bus-powered mode
Power management Active mode: 80mA (max, sleep mode: under 45 uA
Over-current protection Community mode (for all downstream ports) at 2.5A
Housing materials ABS

6Legal notices
Legal notices
FCC Statement
This equipment has been tested and found to comply within the limits for a
Class B digital device, pursuant to Part 15 of the FCC rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio
frequency energy and if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation.
Canadian ICES-003 Statement
This Class B digital apparatus meets the requirements of the Canadian
Interference-Causing Equipment Regulations.
Copyright
© 2007 Dynex. DYNEX and the DYNEX logo are trademarks of Best Buy Enterprise
Services, Inc. Other brands and product names are trademarks or registered
trademarks of their respective holders. Specifications and features are subject to
change without notice or obligation.
Upstream USB cable Attached type, 40mm
EMC FCC Part 15 Class B, IC ICES-003
CE (EN55024: 1998, EN55022: 1998, EN61000-3-3:
1995+A1:2001)
Operating temperature 32°F to 104°F (0°C to 40°C)
Storage temperature 14°F to 185°F (-10°C to 85°C)
Certifications FCC, ICES-003
Dimensions 82 x 41 x 14 mm (L x W x H)

One-Year Limited Warranty 7
One-Year Limited Warranty
Dynex Products (“Dynex”) warrants to you, the original purchaser of this new
DX-HUB23 (“Product”), that the Product shall be free of defects in the original
manufacture of the material or workmanship for a period of one (1) year from
the date of your purchase of the Product (“Warranty Period”). This Product must
be purchased from an authorized dealer of Dynex brand products and packaged
with this warranty statement. This warranty does not cover refurbished Product.
If you notify Dynex during the Warranty Period of a defect covered by this
warranty that requires service, terms of this warranty apply.
HOW LONG DOES THE COVERAGE LAST?
The Warranty Period lasts for one year (365 days) from the date you purchased
the Product. The purchase date is printed on the receipt you received with the
product.
WHAT DOES THIS WARRANTY COVER?
During the Warranty Period, if the original manufacture of the material or
workmanship of the Product is determined to be defective by an authorized
Dynex repair center or store personnel, Dynex will (at its sole option): (1) repair
the Product with new or rebuilt parts; or (2) replace the Product at no charge
with new or rebuilt comparable products or parts. Products and parts replaced
under this warranty become the property of Dynex and are not returned to you.
If service of Products and parts are required after the Warranty Period expires,
you must pay all labor and parts charges. This warranty lasts as long as you
own your Dynex Product during the Warranty Period. Warranty coverage
terminates if you sell or otherwise transfer the Product.
HOW TO OBTAIN WARRANTY SERVICE?
If you purchased the Product at a retail store location, take your original receipt
and the Product to the store you purchased it from. Make sure that you place
the Product in its original packaging or packaging that provides the same
amount of protection as the original packaging. If you purchased the Product
from an online web site, mail your original receipt and the Product to the
address listed on the web site. Make sure that you put the Product in its original
packaging or packaging that provides the same amount of protection as the
original packaging.
WHERE IS THE WARRANTY VALID?
This warranty is valid only to the original purchaser of the Product in the United
States and Canada.
WHAT DOES THE WARRANTY NOT COVER?
This warranty does not cover:
•Customer instruction
•Installation
•Set up adjustments
•Cosmetic damage
•Damage due to acts of God, such as lightning strikes
•Accident

8One-Year Limited Warranty
•Misuse
•Abuse
•Negligence
•Commercial use
•Modification of any part of the Product
This warranty also does not cover:
•Damage due to incorrect operation or maintenance
•Connection to an incorrect voltage supply
•Attempted repair by anyone other than a facility authorized by Dynex to
service the Product
•Products sold as is or with all faults
•Consumables, such as fuses or batteries
•Products where the factory applied serial number has been altered or
removed
REPAIR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS YOUR
EXCLUSIVE REMEDY. DYNEX SHALL NOT BE LIABLE FOR ANY
INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR THE BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THIS PRODUCT, INCLUDING, BUT
NOT LIMITED TO, LOST DATA, LOSS OF USE OF YOUR PRODUCT, LOST
BUSINESS OR LOST PROFITS. DYNEX PRODUCTS MAKES NO OTHER
EXPRESS WARRANTIES WITH RESPECT TO THE PRODUCT, ALL
EXPRESS AND IMPLIED WARRANTIES FOR THE PRODUCT, INCLUDING,
BUT NOT LIMITED TO, ANY IMPLIED WARRANTIES OF AND CONDITIONS
OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH
ABOVE AND NO WARRANTIES, WHETHER EXPRESS OR IMPLIED, WILL
APPLY AFTER THE WARRANTY PERIOD. SOME STATES, PROVINCES AND
JURISDICTIONS DO NOT ALLOW LIMITATIONS ON HOW LONG AN
IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY
TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND
YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO
STATE OR PROVINCE TO PROVINCE.
Contact Dynex:
For customer service please call 1-800-305-2204
www.dynexproducts.com
DYNEX®is a registered trademark of Best Buy Enterprise Services, Inc.
Distributed by Best Buy Purchasing, LLC.
Dynex, 7601 Penn Avenue South, Richfield, Minnesota, U.S.A.

Introduction 9
Concentrateur USB 2.0 à 4 ports
DX-UH23 de Dynex
Introduction
Le concentrateur USB 2.0 à 4 ports de Dynex offre 4 ports USB pour connecter des
périphériques USB à l’ordinateur, tels que des imprimantes, numériseurs,
appareils de photo et lecteurs à mémoire flash USB. Ce concentrateur est compact
et idéal pour les voyages. Le contrôleur USB de l’ordinateur peut alimenter
certains périphériques USB, mais si plusieurs périphériques sont connectés au
concentrateur, il peut ne pas fournir suffisamment de puissance pour tous les
périphériques USB branchés. La connexion du concentrateur USB à un adaptateur
d’alimentation en option augmente la puissance d’alimentation totale disponible
pour tous les périphériques USB.
Remarque°: L’utilisation d’un adaptateur d’alimentation est optionnelle et
requiert un achat séparé. Pour éviter tout dommage, vérifier que l'adaptateur
d’alimentation a une puissance nominale de 5 V CC et 2,5 A.
Table des matières
Important safety instructions .......................................................................9
USB hub features and components.............................................................10
Setting up the USB hub...............................................................................11
Troubleshooting..........................................................................................12
Specifications..............................................................................................13
Legal notices...............................................................................................14
Garantie limitée d’un an .............................................................................15

10 Instructions de sécurité importantes
Instructions de sécurité importantes
• Lire les instructions de sécurité et le Guide de l’utilisateur avant usage.
• Placer le concentrateur à l’écart de l’eau et de l’humidité.
• Placer le concentrateur sur une surface plane pour procéder à sa
configuration.
Contenu de l’emballage
Le concentrateur USB est livré avec :
• Concentrateur USB 2.0 à 4 ports
• Guide de l’utilisateur
Caractéristiques et composants du
concentrateur USB
Caractéristiques du concentrateur USB :
• 1 port USB amont pour connecter à l’ordinateur
• 4 ports aval avancés à haut débit USB 2.0 de 480 Mbps pour connecter des
périphériques à l'ordinateur (tels qu'imprimantes, numériseurs, appareils
de photo et lecteurs à mémoire flash.)
• Vitesses de transmission de données de 1,5 Mbps, 12 Mbps et 480 Mbps
• Technologie brancher et utiliser (Plug-and-Play)
• Largeur de bande jusqu’à 40 fois supérieure à USB 1.1
• Rétrocompatibilité totale avec la norme USB 1.1
• Certifié USB-IF (Forum des fabricants du Bus Universel Série)
• Le logo Dynex est allumé si le dispositif est sous tension.
• Connecteur d’alimentation
• Adaptateur d’alimentation CA en option

Configuration du concentrateur USB 11
Configuration du concentrateur USB
Configuration système requise
Pour utiliser le concentrateur USB, l’ordinateur doit comporter :
•PortUSB
• Un système d’exploitation compatible USB; tel que Windows 98SE,
Windows 2000, Windows ME, Windows XP, Windows Vista, Mac OS 8.6 et
supérieur
Installation du concentrateur USB
Pour installer le concentrateur USB :
1Brancher le câble sur le connecteur de type A de l’ordinateur. L'ordinateur
détecte le concentrateur et installe les pilotes requis.
2Brancher les câbles des périphériques USB sur les ports aval.
3Optionnel : Brancher l’adaptateur d’alimentation sur une prise CA et l’autre
extrémité du cordon sur le connecteur d’alimentation du concentrateur
USB.
Remarque°: Le contrôleur USB de l’ordinateur peut alimenter certains
périphériques USB, mais il peut ne pas fournir suffisamment de puissance
pour tous les périphériques USB branchés. Si le concentrateur USB est branché
à une prise secteur, cela garantit l’alimentation de tous les périphériques USB.
Ordinateur portatif
compatible USB
Périphériques USB
Pour la connexion à un
périphérique USB (clavier,

12 Problèmes et solutions
Problèmes et solutions
• Ne connecter le périphérique USB au concentrateur que si l'installation
automatique est terminée.
• Des performances de type USB 2.0 (haut débit pouvant atteindre 480 Mbps)
ne sont disponibles que si le concentrateur est connecté au port USB 2.0 de
l'ordinateur et que si les périphériques USB connectés sont conformes à la
norme USB 2.0.
• Bien que le concentrateur soit livré avec une prise d'entrée CC, un
adaptateur d'alimentation n'est pas nécessaire dans la plupart des cas. Si le
périphérique USB (numériseur ou imprimante USB) consomme beaucoup
d'électricité, toujours connecter le périphérique USB à l'adaptateur
d'alimentation fourni.
•Silemessage«USB Hub Power Exceeded » (Puissance d'alimentation du
concentrateur USB excédée) s'affiche, le dispositif de protection du
concentrateur contre les surintensités interrompra automatiquement
l'alimentation en courant du concentrateur. Ce problème se déclare
généralement lorsque l'appel de courant d'un périphérique USB raccordé
est supérieur à la capacité du concentrateur. Pour résoudre ce problème,
déconnecter le périphérique USB affecté et reconnecter les périphériques et
le concentrateur.
Remarque°: Veiller à ce que l'alimentation électrique du périphérique USB affecté
est suffisante en branchant sur lui l'adaptateur d'alimentation fourni.

Spécifications 13
Spécifications
Interface USB Compatible USB 1.1, USB 2.0
DEL Alimentation - le logo s'allume en bleu
Mode d’alimentation Mode d'alimentation par bus (adaptateur d'alimentation
non branché)
Vitesse 480/12/1.5 Mbps, auto-négociation
Connecteurs / ports 1 connecteur en amont et 4 ports en aval
Connecteur d'entrée CC (5 V, 2,5 A)
Systèmes d'exploitation pris en
charge Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Server 2003, Mac OS 8.6 ou supérieur.
Conformité Conforme aux dernières spécifications ACPI, OHCI et EHCI
Consommation électrique 100 mA par port, en mode d'alimentation par bus
Gestion de l’alimentation Mode actif : 80 mA (max., Mode veille : moins de 45 uA
Protection contre les
surintensités : Mode Communauté (pour tous les ports en aval) à 2,5 A
Matériaux du boîtier ABS
Câble USB en amont À attache, 40 mm
CEM FCC Article 15, Classe B, IC NMB-003
CE (EN55024 : 1998, EN55022 : 1998, EN61000-3-3 :
1995+A1:2001)
Température de service 32 à 104 °F (0 à 40 °C)
Température d'entreposage 14 à 185 °F (- 10 à + 85 °C)
Certifications FCC, NMB-003
Dimensions 82 x 41 x 14 mm (L x l x H)

14 Avis juridiques
Avis juridiques
Déclaration de la FCC
Cet équipement a été mis à l’essai et déclaré conforme aux limites prévues pour un
appareil numérique de classe B, conformément à la partie 15 du règlement de la
FCC. Ces limites ont été établies pour fournir une protection raisonnable contre les
interférences préjudiciables lors d’une installation résidentielle. Cet appareil
génère, utilise et peut émettre de l'énergie sur les fréquences radios et s'il n'est
pas installé et utilisé conformément aux instructions, il peut causer des
interférences préjudiciables aux communications radio. Cependant, il n'est pas
possible de garantir qu’aucune interférence ne se produira pour une installation
particulière.
Déclaration NMB-003 du Canada
Cet appareil numérique de classe B satisfait les exigences du Règlement canadien
sur le matériel brouilleur.
Droits d’auteurs
© 2007 Dynex. DYNEX et le logo de DYNEX sont des marques de commerce de Best
Buy Enterprise Services, Inc. Les autres noms de marques et de produits
mentionnés sont des marques de commerce ou des marques déposées de leurs
propriétaires respectifs. Les spécifications et caractéristiques sont susceptibles
d’être modifiées sans préavis.

Garantie limitée d’un an 15
Garantie limitée d’un an
Dynex Products (« Dynex ») garantit au premier acheteur de ce DX-HUB23
neuf (« Produit »), qu’il est exempt de vices de fabrication et de main-d’œuvre à
l’origine, pour une période d’un (1) an à partir de la date d’achat du Produit
(« Période de garantie »). Ce Produit doit avoir été acheté chez un revendeur
agréé des produits de la marque Dynex et emballé avec cette déclaration de
garantie. Cette garantie ne couvre pas les Produits remis à neuf. Les conditions
de la présente garantie s’appliquent à tout Produit pour lequel Dynex est notifié,
pendant la Période de garantie, d’un vice couvert par cette garantie qui
nécessite une réparation.
QUELLE EST LA DURÉE DE LA COUVERTURE?
La Période de garantie dure 1 an (365 jours) à compter de la date d’achat de ce
Produit. La date d’achat est imprimée sur le reçu fourni avec le produit.
QUE COUVRE CETTE GARANTIE?
Pendant la Période de garantie, si un vice de matériau ou de main-d’œuvre
d'origine est détecté sur le Produit par un service de réparation agréé par Dynex
ou le personnel du magasin, Dynex (à sa seule discrétion) : (1) réparera le
Produit en utilisant des pièces détachées neuves ou remises à neuf; ou (2)
remplacera le Produit par un produit ou des pièces neuves ou remises à neuf de
qualité comparable. Les produits et pièces remplacés au titre de cette garantie
deviennent la propriété de Dynex et ne sont pas retournés à l’acheteur. Si les
Produits ou pièces nécessitent une réparation après l’expiration de la Période
de garantie, l’acheteur devra payer tous les frais de main-d’œuvre et les pièces.
Cette garantie reste en vigueur tant que l’acheteur reste propriétaire du Produit
Dynex pendant la Période de garantie. La garantie prend fin si le Produit est
revendu ou transféré d’une quelconque façon que ce soit à tout autre
propriétaire.
COMMENT OBTENIR UNE RÉPARATION SOUS GARANTIE?
Si le Produit a été acheté chez un détaillant, le rapporter accompagné du reçu
original chez ce détaillant. Prendre soin de remettre le Produit dans son
emballage d’origine ou dans un emballage qui procure la même qualité de
protection que celui d’origine. Si le Produit a été acheté en ligne, l’expédier
accompagné du reçu original à l’adresse indiquée sur le site Web. Prendre soin
de remettre le Produit dans son emballage d’origine ou dans un emballage qui
procure la même qualité de protection que celui d’origine.
OÙCETTE GARANTIE S’APPLIQUE-T-ELLE?
Cette garantie ne s’applique qu’à l’acheteur original du Produit aux États-Unis
et au Canada.
CEQUI N’EST PAS COUVERT PAR CETTE GARANTIE LIMITÉE
La présente garantie ne couvre pas :
•la formation du client;
•l'installation;
•les réglages de configuration;
•les dommages esthétiques;

16 Garantie limitée d’un an
•les dommages résultants de catastrophes naturelles telles que la foudre;
•les accidents;
•une utilisation inadaptée;
•une manipulation abusive;
•la négligence;
•une utilisation commerciale;
•la modification de tout ou partie du Produit.
La présente garantie ne couvre pas non plus :
•les dommages ayant pour origine une utilisation ou une maintenance
défectueuse;
•la connexion à une source électrique dont la tension est inadéquate;
•toute réparation effectuée par quiconque autre qu’un service de réparation
agréé par Dynex pour la réparation du Produit;
•les produits vendus en l’état ou hors service;
•les consommables tels que les fusibles ou les piles;
•les produits dont le numéro de série usine a été altéré ou enlevé.
LA RÉPARATION OU LE REMPLACEMENT, TELS QU’OFFERTS PAR LA
PRÉSENTE GARANTIE, CONSTITUENT LE SEUL RECOURS DE
L’ACHETEUR. DYNEX NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE
DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, RÉSULTANT DE
L’INEXÉCUTION D'UNE GARANTIE EXPRESSE OU IMPLICITE SUR CE
PRODUIT, Y COMPRIS , SANS S’Y LIMITER, LA PERTE DE DONNÉES,
L’IMPOSSIBILITÉ D’UTILISER LE PRODUIT, L’INTERRUPTION D’ACTIVITÉ
OU LA PERTE DE PROFITS. DYNEX PRODUCTS N’OCTROIE AUCUNE
AUTRE GARANTIE EXPRESSE RELATIVE À CE PRODUIT; TOUTES LES
GARANTIES EXPRESSES OU IMPLICITES POUR CE PRODUIT, Y
COMPRIS MAIS SANS LIMITATION, TOUTE GARANTIE DE QUALITÉ
MARCHANDE, D'ADÉQUATION À UN BUT PARTICULIER, SONT LIMITÉES À
LA PÉRIODE DE GARANTIE APPLICABLE TELLE QUE DÉCRITE
CI-DESSUS ET AUCUNE GARANTIE EXPRESSE OU IMPLICITE, NE
S’APPLIQUERA APRÈS LA PÉRIODE DE GARANTIE. CERTAINS ÉTATS ET
PROVINCES NE RECONNAISSENT PAS LES LIMITATIONS DE LA DURÉE
DE VALIDITÉ DES GARANTIES IMPLICITES. PAR CONSÉQUENT, LES
LIMITATIONS SUSMENTIONNÉES PEUVENT NE PAS S'APPLIQUER À
L’ACHETEUR ORIGINAL. LA PRÉSENTE GARANTIE DONNE À L'ACHETEUR
DES GARANTIES JURIDIQUES SPÉCIFIQUES; IL PEUT AUSSI BÉNÉFICIER
D'AUTRES GARANTIES QUI VARIENT D'UN ÉTAT OU D'UNE PROVINCE À
L'AUTRE.
Pour contacter Dynex :
Pour le service à la clientèle, appeler le 1-800-305-2204
www.dynexproducts.com
DYNEXMD est une marque déposée de Best Buy Enterprise Services, Inc.
Distribué par Best Buy Purchasing, LLC.
Dynex, 7601 Penn Avenue South, Richfield, Minnesota, U.S.A.

Introducción 17
Concentrador de 4 puertos USB 2.0
Dynex DX-HUB23
Introducción
Su concentrador de 4 puertos USB 2.0 de Dynex proporciona cuatro puertos USB
que le permiten conectar dispositivos USB a su computadora, tales como
impresoras, escáneres, cámaras y unidades flash USB. Este concentrador tiene un
diseño compacto para ahorrar espacio lo que lo hace ideal para viajes. El
controlador USB de su computadora puede alimentar algunos dispositivos USB,
pero si se conectan múltiples dispositivos al concentrador, éste no podrá proveer
suficiente energía para todos los dispositivos USB.Conectar el concentrador USB a
un adaptador de alimentación opcional aumenta la energía total disponible para
todos los dispositivos USB.
Nota: Usar un adaptador de energía es opcional y requiere una compra separada.
Para prevenir cualquier daño, asegúrese de que el adaptador de alimentación
es de 5 V CC y 2.5 A.
Contenido
Important safety instructions .....................................................................18
USB hub features and components.............................................................18
Setting up the USB hub...............................................................................19
Troubleshooting..........................................................................................20
Specifications..............................................................................................21
Legal notices...............................................................................................22
Garantía limitada de un año .......................................................................23

18 Instrucciones importantes de seguridad
Instrucciones importantes de seguridad
• Siempre lea las instrucciones de seguridad y la guía del usuario antes de
usar la unidad.
• Mantenga el concentrador alejado del agua y la humedad
• Durante la instalación, coloque su concentrador sobre una superficie plana.
Contenido del paquete
El concentrador USB viene con:
• Concentrador de 4 puertos USB 2.0
• Guía del usuario
Características y componentes del
concentrador USB
El concentrador USB ofrece:
• Puerto de flujo arriba para conectar a su computadora
• 4 puertos USB 2.0 mejorados de flujo abajo de alta velocidad de 480 Mbps
para conectar dispositivos adaptadores a su computadora (incluyendo
impresoras, escáneres, cámaras y unidades Flash)
• Velocidad de transferencia de datos de 1.5 Mbps, 12 Mbps y 480 Mbps
• Compatibilidad con Plug-and-Play
• Ancho de banda de hasta 40 veces más que USB 1.1
• Compatibilidad total con USB versión 1.1
• Certificado por USB IF
• El logotipo de Dynex se ilumina cuando la unidad está encendida
• Conector de alimentación
• Adaptador de alimentación de CA opcional

Instalación del concentrador USB 19
Instalación del concentrador USB
Requisitos de sistema
Para usar el concentrador USB, su computadora debe tener:
•PuertoUSB
• Sistema operativo compatible con USB, tal como Windows 98SE,
Windows 2000, Windows ME, Windows XP, Windows Vista, Mac OS 8.6 y
más recientes
Instalación del concentrador USB
Para instalar el concentrador USB:
1Enchufe el cable en un conector tipo A en la computadora. La computadora
detecta el concentrador e instala los controladores necesarios.
2Enchufe los cables de los dispositivos o periféricos USB en uno de los
puertos de flujo abajo.
3Opcional: Enchufe el adaptador dealimentación en un tomacorriente de CA
y enchufe el otro extremo del cable en el conector de alimentación del
concentrador USB.
Computadora portátil
con USB
Periféricos USB
Conecte al teclado, ratón,
cámara, impresora USB, etc.

20 Localización y corrección de fallas
Nota: El controlador USB de su computadora puede activar algunos dispositivos
USB, pero el controlador no puede proporcionar suficiente alimentación
eléctrica para todos los dispositivos USB que usted conecte. Al conectar el
concentrador USB en un tomacorriente eléctrico, usted se asegura de que
todos los dispositivos USB tengan suficiente alimentación.
Localización y corrección de fallas
• Conecte su dispositivo USB al concentrador después de que la instalación
automática haya terminado.
• El rendimiento de USB 2.0 (de alta velocidad hasta 480 Mbps) solo se puede
presenciar cuando el concentrador está conectado al puerto USB 2.0 de su
computadora y los periféricos USB son compatibles con USB 2.0.
• Aunque el concentrador está equipado con una toma de alimentación DC IN
(Entrada de CC), en la mayoría de los casos, no se requiere un adaptador de
alimentación. Si su periférico USB (por ejemplo, un escáner o una impresora
USB) demanda más energía, el periférico USB siempre debe estar conectado
al adaptador de alimentación.
• Si aparece el mensaje “USB Hub Power Exceeded” (Se ha excedido la energía
del concentrador USB), la protección contra sobrecorriente del concentrador
desconectará automáticamente la alimentación del concentrador. Este
problema normalmente ocurrirá cuando la demanda de un dispositivo
periférico USB es más de la que el concentrador puede proveer. Para
resolver este problema, desconecte el periférico USB afectado y vuélvalo a
conectar los periféricos y el concentrador.
Nota: Asegúrese de que el periférico USB afectado tiene suficiente energía al
conectarlo al adaptador de alimentación suministrado.
