Eaton TRIPP LITE U209-30N-IND User manual

1
Owner’s Manual
Español 9
Français 16
Deutsch 23
Italiano 30
Purchased product
may differ from image.

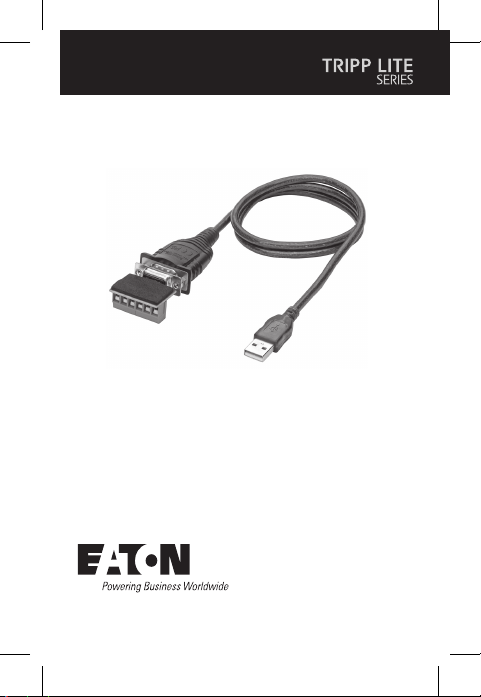

Models:
U209-30N-IND
FTDI RS422/485 USB to Serial
Adapter Cable with COM
Retention

2
Product Features
• Connect an RS-422 or RS-485 serial device
to your USB-enabled computer via DB9
serial connector
• COM Retention allows the same COM
port values to be reassigned to each port
whenever a cable is disconnected or the
system is rebooted
• FTDI chipset supports advanced features
and compatibility
• Supports data transfer rates up to 230
Kbps
• Supports RS-485 Auto Transceiver
Turn Around by Unique Featured ATTA
Hardware
• DB9 to Terminal Block Adapter included
for applications requiring a hardwired
connection
• SupportsUSB2.0specicationsandis
backwards compatible with USB 1.1
• Supports remote wake up and power
management

3
Package Contents
Product Features
System Requirements
• U209-30N-IND
• DB9 to Terminal Block Adapter
• Owner’s Manual
• Windows, Mac and Linux compatible
computer with an available USB port
• Premium double-shielded cable
eliminates cross-talk and reduces EMI/RFI
interference
• Hot swappable
• External power supply not required

4
Installation
1. Power on your computer and retrieve the
drivers from the U209-30N-IND product
page at Tripplite.Eaton.com/support.
2. Launch the driver that corresponds with
your product and follow the prompts until
installation is complete.
3. Your computer will detect the adapter and
assign it a COM port upon completing the
installation.
4. To verify your adapter has successfully
installed, navigate to your computer’s
Control Panel and open the Device
Manager screen. The adapter will appear
in the Ports section, with its assigned COM
port next to it.

5

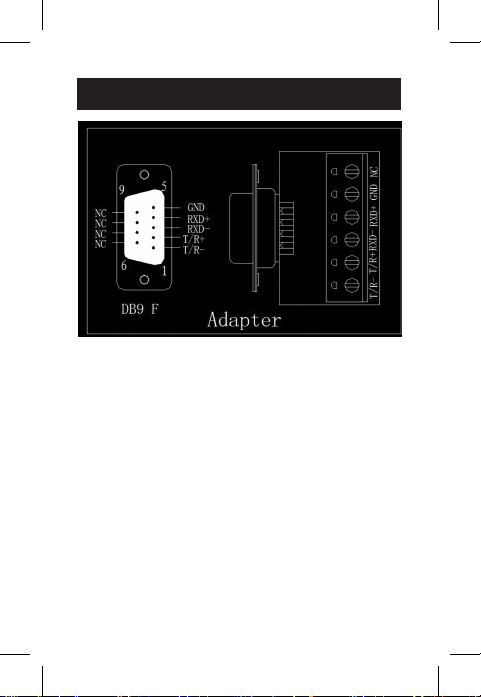

Pinout Diagram

6
3-Year Limited Warranty
We warrant our products to be free from defects in
materials and workmanship for a period of three (3) years
from the date of initial purchase. Our obligation under
this warranty is limited to repairing or replacing (at its
sole option) any such defective products. Visit Tripplite.
Eaton.com/support/product-returns before sending any
equipment back for repair. This warranty does not apply
to equipment which has been damaged by accident,
negligence or misapplication or has been altered or
modiedinanyway.
EXCEPT AS PROVIDED HEREIN, WE MAKE NO WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. Some states do not permit limitation or exclusion
of implied warranties; therefore, the aforesaid limitation(s)
or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL WE BE
LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF
THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF
SUCHDAMAGE.Specically,wearenotliableforanycosts,
suchaslostprotsorrevenue,lossofequipment,lossof
use of equipment, loss of software, loss of data, costs of
substitutes, claims by third parties, or otherwise.
Warranty

7
FCC Notice, Class B
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received, including
interference that may cause undesired operation.
Note: This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to part
15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determinedbyturningtheequipmentoandon,theuser
is encouraged to try to correct the interference by one or
more of the following measures:
· Reorient or relocate the receiving antenna.
· Increase the separation between the equipment and
receiver.
·Connecttheequipmentintoanoutletonacircuitdierent
from that to which the receiver is connected.
· Consult the dealer or an experienced radio/TV technician
for help.
Anychangesormodicationstothisequipmentnot
expressly approved by Eaton could void the user’s authority
to operate this equipment.
Warranty

8
WEEE Compliance Information for Customers and
Recyclers (European Union)
Under the Waste Electrical and Electronic
Equipment (WEEE) Directive and implementing
regulations, when customers buy new electrical
and electronic equipment from Eaton, they are
entitled to:
• Send old equipment for recycling on a one-for-
one, like-for-like basis (this varies depending on
the country)
• Send the new equipment back for recycling when
this ultimately becomes waste
WARNING
Use of this equipment in life support applications where
failure of this equipment can reasonably be expected
to cause the failure of the life support equipment or
tosignicantlyaectitssafetyoreectivenessisnot
recommended.
Eaton has a policy of continuous improvement.
Specicationsaresubjecttochangewithoutnotice.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2023 Eaton
All Rights Reserved
Publication No.
23-07-732 /
93-37C9_RevB
August 2023
Eaton is a registered
trademark.
All trademarks are
property of their
respective owners.
Warranty
9337C9

9
Manual del Propietario
English 1
Français 16
Deutsch 23
Italiano 30
El producto comprado
puede ser diferente al
de la imagen.
Modelos:
U209-30N-IND
Cable adaptador de USB a
Serial FTDI RS422/485 con
retención COM

10
Características del Producto
• Conecte un dispositivo serial RS-422 o
RS-485 a su computadora equipada con
USB mediante un conector serial DB9
• La Retención COM permite reasignar los
mismos valores del puerto COM a cada
puerto cada vez que se desconecte un
cable o se reinicie el sistema
• El chipset FTDI admite funciones y
compatibilidad avanzadas
• Admite velocidades de transferencia de
datos de hasta 230 Kbps
• Soporta Auto Transceiver Turn Around
RS-485 mediante Hardware Único
Especicado ATTA
• Adaptador de DB9 a bloque de terminales
incluido para aplicaciones que requieren
una conexión por cable
• Admite especicaciones USB 2.0 y es
compatible con versiones anteriores de
USB 1.1
• Admite activación remota y administración
de energía

11
Contenido del Empaque
Características del Producto
Requisitos del Sistema
• U209-30N-IND
• Adaptador de DB9 a bloque de terminales
• Manual del Propietario
• Compatible con computadoras Windows,
Mac y Linux con un puerto USB disponible
• Cable premium de doble blindaje
que elimina la diafonía y reduce la
interferencia por EMI / RFI
• Hot-Swap
• No se necesita fuente de alimentación
externa

12
Instalación
1. Encienda su computadora y recupere los
controladores de la página del producto
U209-30N-IND en Tripplite.Eaton.com/
support.
2. Inicie el controlador que corresponda con
su producto y siga las indicaciones hasta
que la instalación esté completa.
3. La computadora detectará el adaptador
y asignará un puerto COM al completar la
instalación.
4. Para comprobar que su adaptador se haya
instalado correctamente, vaya al Panel
de Control de su computadora y abra la
pantalla Administrador de Dispositivos.
El adaptador aparecerá en la sección de
Puertos, con su puerto COM asignado junto
con él.

13

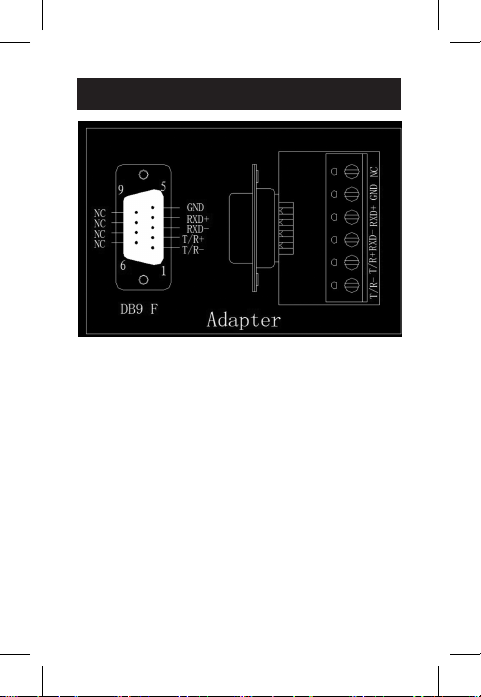

Diagrama de Pines

14
Garantía limitada de 3 años
Garantizamos por tres (3) años a partir de la fecha de
compra inicial que nuestros productos no presentan
defectos de materiales ni de mano de obra. Nuestra
obligación bajo esta garantía está limitada a la reparación o
reemplazo (a su entera discreción) de cualquier producto
defectuoso. Antes de devolver cualquier equipo para
reparación, visite Tripplite.Eaton.com/support/product-
returns. Esta garantía no se aplica a equipos que hayan sido
dañados por accidente, negligencia o mal uso, o hayan sido
alterados o modicados de alguna manera.
SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS
GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS
GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA
UN PROPÓSITO PARTICULAR. Algunos estados no permiten
la limitación o exclusión de garantías implícitas; por lo tanto,
las limitaciones o exclusiones antes mencionadas pueden
no aplicarse al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN
NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS
DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES
O CONSECUENTES QUE SURJAN DEL USO DE ESTE
PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA
POSIBILIDAD DE TAL DAÑO. Especícamente, no somos
responsables por ningún costo, como pérdida de ganancias
o ingresos, pérdida de equipos, pérdida del uso de
equipos, pérdida de software, pérdida de datos, costos de
sustituciones, reclamos de terceros o de cualquier otra
forma.
Garantía

15
Información de cumplimiento de WEEE para clientes y
recicladores (Unión Europea)
Conforme a la Directiva de Residuos de Equipos
Eléctricos y Electrónicos (WEEE) y regulaciones
aplicables, al adquirir un equipo eléctrico y
electrónico nuevo de Eaton, los clientes están
obligados a:
· Enviar para reciclaje equipos viejos del mismo
tipo y en la misma cantidad (esto varía de un país
a otro)
· Devolver el equipo nuevo para nes de reciclaje
una vez que nalmente se convierta en residuo
ADVERTENCIA
No se recomienda el uso de este equipo en aplicaciones
de soporte de vida en donde razonablemente se pueda
esperar que la falla de este equipo cause la falla del equipo
de soporte de vida o afecte signicativamente su seguridad
o efectividad.
Eaton tiene una política de mejora continua. Las
especicaciones están sujetas a cambios sin previo aviso.
Garantía
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
Estados Unidos
Eaton.com
© 2023 Eaton
Todos los derechos
reservados
Publicación N. °
23-07-732 /
93-37C9_RevB
Agosto de 2023
Eaton es una marca
registrada.
Todas las marcas
registradas son
propiedad de
sus respectivos
propietarios.
9337C9

16
Manuel d'utilisation
English 1
Español 9
Deutsch 23
Italiano 30
Le produit acheté
peut différer de l'image.
Modèles:
U209-30N-IND
Adaptateur câble USB vers
série FTDI RS422/485 avec
rétention COM

17
Le produit acheté
peut différer de l'image.
Caractéristiques du produit
• Connectez un périphérique série RS-422
ou RS-485 à votre ordinateur équipé d'un
port USB via un connecteur série DB9.
• LarétentionCOMpermetderéaecter
les mêmes valeurs de port COM à chaque
port lorsqu'un câble est déconnecté ou
que le système redémarre.
• LechipsetFTDIoredesfonctionnalitéset
une compatibilité avancées.
• Prend en charge des taux de transfert de
donnéesjusqu'à230kbit/s.
• Prend en charge la conversion
automatique de l'émetteur-récepteur
RS-485 grâce à un matériel ATTA unique
en son genre.
• Adaptateur DB9 vers bornier inclus
pour les applications nécessitant une
connexion câblée.
• Prendenchargelesspécicationsde
l'USB 2.0 et est rétrocompatible avec
l'USB 1.1.
• Prend en charge le réveil à distance et la
gestion de l'alimentation

18
Contenu du carton d'emballage
Caractéristiques du produit
Conguration système requise
• U209-30N-IND
• Adaptateur DB9 vers bornier
• Manuel d'utilisation
• Ordinateur compatible Windows, Mac et
Linux avec un port USB disponible
• Le câble haut de gamme à double
blindage élimine la diaphonie et réduit
le brouillage électromagnétique et les
interférences radio.
• Échangeable à chaud.
• Alimentation externe non requise.

19
Installation
1. Allumez votre ordinateur et récupérez
les pilotes à partir de la page du produit
U209-30N-INDsurTripplite.Eaton.com/
support.
2. Lancez le pilote correspondant à votre
produit et suivez les instructions jusqu'à
ce que l'installation soit terminée.
3. Votre ordinateur détectera l'adaptateur
etluiattribueraunportCOMàlande
l'installation.
4.Pourvérierquevotreadaptateura
bien été installé, accédez au Panneau de
congurationdevotreordinateuretouvrez
l'écran Gestionnaire de périphériques.
L'adaptateur apparaît dans la section Ports,
avec le port COM qui lui est attribué à côté.

20
Diagramme de brochage
