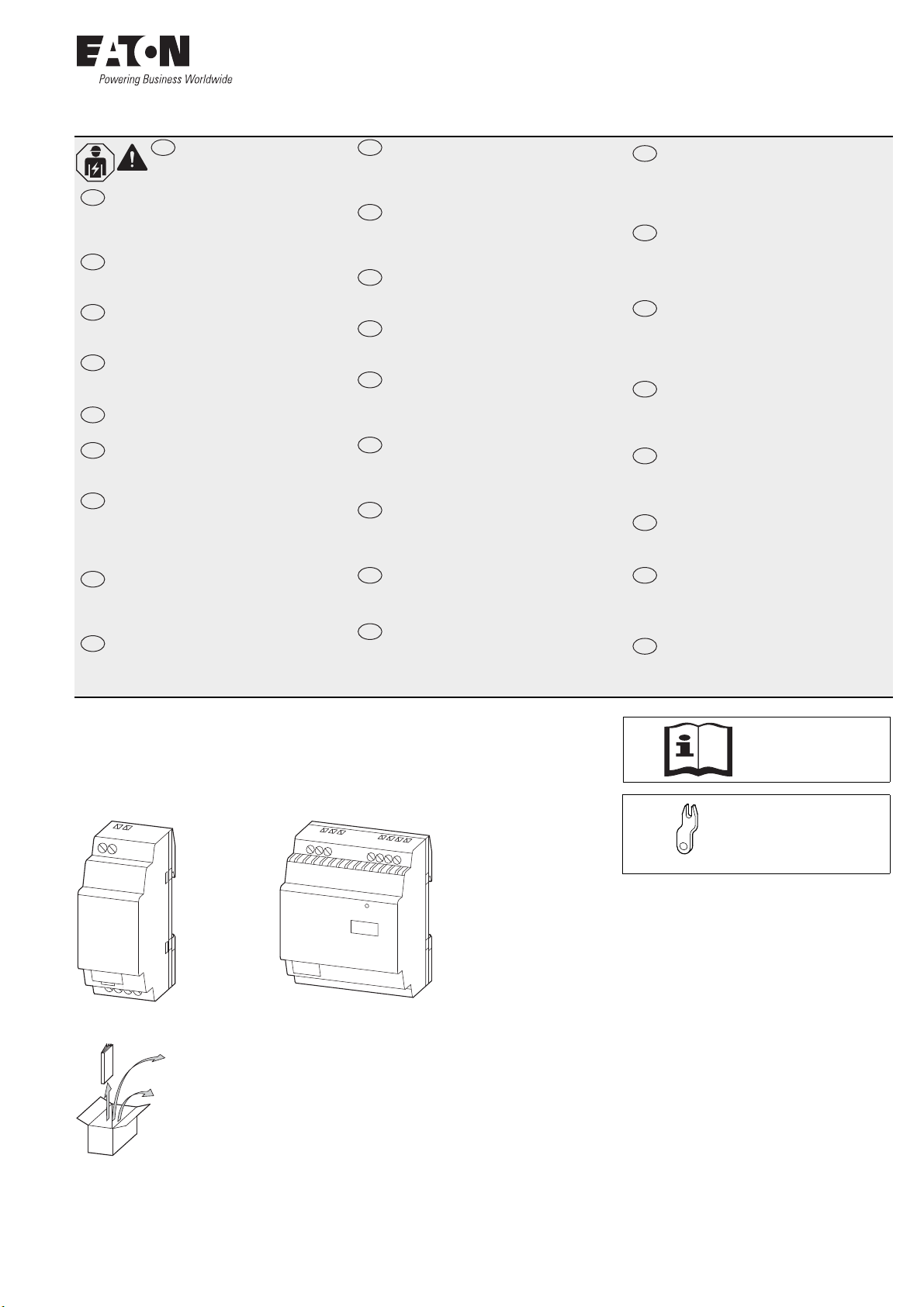

Eaton easyPower EASY POW Series Manual

1/4
Instruction Leaflet
Montageanweisung
Notice d’installation
Instrucciones de montaje
Istruzioni per il montaggio
安装说明
Инструкция по монтажу
Montagehandleiding
Montagevejledning
Οδηγίες εγκατάστασης
Instruções de montagem
Monteringsanvisning
Asennusohje
Návod k montáži
Paigaldusjuhend
Szerelési utasítás
Montāžas instrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montažo
Návod na montáž
Монтажни инструкции
Instrucţiuni de montaj
Upute za montažu
Montaj talimatı
Інструкція змонтажу
تﺎـــــﻤﻴﻠﻌﺘﻟا رﻮـــــﺸﻨﻣ
Electric current! Danger to life!
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
触电危险！
只允许专业人员和受过专业训练的人员进行下列工作。
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Levensgevaar door elektrische stroom!
Uitsluitend deskundigen in elektriciteit en
elektrotechnisch geïnstrueerde personen is het
toegestaan, de navolgend beschreven
werkzaamheden uit te voeren.
Livsfare på grund af elektrisk strøm!
Kun uddannede el-installatører og personer der
e instruerede i elektrotekniske arbejdsopgaver,
må udføre de nedenfor anførte arbejder.
Προσοχή, κίνδυνος ηλεκτροπληξίας!
Οι εργασίες που αναφέρονται στη συνέχεια θα
πρέπει να εκτελούνται μόνο από ηλεκτρολόγους
και ηλεκτροτεχνίτες.
en
de
fr
es
it
zh
ru
nl
da
el
Perigo de vida devido a corrente eléctrica!
Apenas electricistas e pessoas com formação
electrotécnica podem executar os trabalhos
que a seguir se descrevem.
Livsfara genom elektrisk ström!
Endast utbildade elektriker och personer som
undervisats i elektroteknik får utföra de arbeten
som beskrivs nedan.
Hengenvaarallinen jännite!
Vain pätevät sähköasentajat ja opastusta saaneet
henkilöt saavat suorittaa seuraavat työt.
Nebezpečí úrazu elektrickým proudem!
Níže uvedené práce smějí provádět pouze
osoby s elektrotechnickým vzděláním.
Eluohtlik! Elektrilöögioht!
Järgnevalt kirjeldatud töid tohib teostada ainult
elektriala spetsialist vői elektrotehnilise
instrueerimise läbinud personal.
Életveszély az elektromos áram révén!
Csak elektromos szakemberek és
elektrotechnikában képzett személyek
végezhetik el a következőkben leírt munkákat.
Elektriskāstrāva apdraud dzīvību!
Tālāk aprakstītos darbus drīkst veikt tikai
elektrospeciālisti un darbam ar elektrotehniskām
iekārtām instruētās personas!
Pavojus gyvybei dėl elektros srovės!
Tik elektrikai ir elektrotechnikos specialistai gali
atlikti žemiau aprašytus darbus.
Porażenie prądem elektrycznym stanowi
zagrożenie dla życia!
Opisane poniżej prace mogąprzeprowadzaćtylko
wykwalifikowani elektrycy oraz osoby odpowiednio
poinstruowane w zakresie elektrotechniki.
pt
sv
fi
cs
et
hu
lv
lt
pl
Življenjska nevarnost zaradi
električnega toka!
Spodaj opisana dela smejo izvajati samo
elektrostrokovnjaki in elektrotehnično
poučene osebe.
Nebezpečenstvo ohrozenia života
elektrickým prúdom!
Práce, ktoré sú nižšie opísané, smú vykonávat’ iba
elektroodborníci a osoby s elektrotechnickým
vzdelaním.
Опасност за живота от електрически ток!
Операциите, описани вследващите раздели,
могат да се извършват само от
специалисти-електротехници иинструктиран
електротехнически персонал.
Atenţie! Pericol electric!
Toate lucrările descrise trebuie efectuate numai
de personal de specialitate calificat şi de persoane
cu cunoştiinţe profunde în electrotehnică.
Opasnost po život uslijed električne struje!
Radove opisane u nastavku smiju obavljati samo
stručni električari i osobe koje su prošle
elektrotehničku obuku.
Elektrik akımı! Hayati tehlike!
Aşağıdaki işlemleri yalnızca kalifiye veya eğitimli
kişiler gerçekleştirebilir.
Електричний струм! Небезпечно для життя!
Виконувати означені далі операції дозволяється
тільки кваліфікованим особам, що пройшли
інструктаж.
تﻮــﻣ ﺮــﻄﺧ ! ﻲﺋﺎــﺑﺮﻬﻛ رﺎــﻴﺗ ! ﺮﻳﺬــﺤﺗ !
ﺐـــــﻴﻛﺮﺘﻟا و ﺔﻧﺎﻴـــــﺼﻟا لﺎـــــﻤﻋا ﻢـــــﺘﺗ ﻻ
ﻦﻴﺑرﺪــــﻤﻟا ﻦﻴﻠﻣﺎــــﻌﻟا ﻞــــﺒﻗ ﻦــــﻣ ﻻا !
sl
sk
bg
ro
hr
tr
uk
ar
08/21 IL05012003Z
eayPower
EASY…-POW
EASY200-POW EASY400-POW
1 x EASY…-POW
Eaton.com/easypow
￫
￫
ACCESSORIES ZB4-101-GF1
Part.No. 061360
EASY200-POW: 2x
EASY400-POW: 3x
Power
IL

08/21 IL05012003Z
2/4
Dimensions
Mounting position
Mounting
EASY400-POW EASY200-POW EASY…-POW
EASY200-POW, EASY400-POW EASY200-POW, EASY400-POW
on 35 mm DIN hat rail
IEC/EN 60715
on mounting plate
ZB4-101-GF1
10.75 mm
35.75 mm (
1.41“)
71.5 mm ( 2.81“)
90 mm (
3.54“)
102 mm (
4.02“)
110 mm (
4.33“)
(0.42“)
50 mm ( 1.97“)
M4
35.5 mm ( 1.4“)
7.5 mm ( 0.3“)
7.5 mm ( 0.3”)
90 mm (
3.54“)
102 mm (
4.02“)
110 mm (
4.33“)
M4
47.5 mm ( 1.87“)
56.5 mm (2.22“)
4.5 mm (0.18“)
45 mm (1.77“)
30 mm
(1.18“)
30 mm
(1.18“)
30 mm
(1.18“)
30 mm
(1.18“)
1
2
CLICK !

08/21 IL05012003Z
3/4
Connections
UL/CSA
Use 75 °C copper wire only.
Tightening torque of 5.0.lbf
EASY200-POW
EASY400-POW
24 V ⎓
EASY400-POW EASY200-POW
￫Only for use in pollution degree 2 environments.
HAZARDOUS LOCATION – CSA (Canadian Standards Association) Certification
This equipment is suitable for use in CLASS I, DIVISION 2, GROUPS A, B, C AND D
WARNING: “EXPLOSION HAZARD – DO NOT DISCONNECT WHILE CIRCUIT IS LIVE UNLESS AREA IS KNOWN TO BE NON-HAZARDOUS“
EMPLACEMENTS DANGEREUX – Certification CSA (Canadian Standards Association)
Cet équipement est acceptable pour utilisation dans les EMPLACEMENTS DANGEREUX DE CLASSE I, DIVISION 2, GROUPES A, B, C ET D
AVERTISSEMENT : « RISQUE D’EXPLOSION. NE PAS DÉBRANCHER TANT QUE LE CIRCUIT EST SOUS TENSION, A MOINS QU’IL NE S’AGISSE D’UN EMPLACEMENT
NON DANGEREUX »
24 V ⎓12 V ⎓
a Normal operation
b Overload
c Short-circuit
t
e
= Retry time
t
p
= Pause time
0.5 – 0.7 Nm LN
AC115...240 V DC Output
N +24V+24V0V0V
3.5 mm
6,5 mm (0.25”)
6,5 mm (0.25”)
d = 0.2- 2.5 mm²
AWG 22-12
d = 0.2- 4 mm²
AWG 22-12
d
d
0.5 - 0.7 Nm L
AC115...240 V
DC
Output
N
+24V+12V0V0V
3.5 mm
6,5 mm (0.25”)
6,5 mm (0.25”)
d = 0.2- 2.5 mm²
AWG 22-12
d = 0.2- 4 mm²
AWG 22-12
d
d
①②③
100 %
50 %
t
e
t
p
100 %
U
I
①②③
100 %
100 %
U
I
①②③
100 %
50 %
t
e
t
p
100 %
U
I

08/21 IL05012003Z
USA:
Eaton.com/eatoncare
[phone]
Eaton.com/contacts
Eaton.com/aftersales
Eaton.com/documentation
EU: Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany 08/21 IL05012003Z
UK: Eaton Electric Ltd., P.O. Box 554, Abbey Park, Southampton Road, Titchfield, PO14 4QA, United Kingdom
Eaton.com/recycling
© 2000 Eaton Industries GmbH 4/4
Standard connection
EASY400-POW EASY200-POW
a Circuit protective device/fuse: 115/230 V
Isolation to VDE 0100, EN 50178
L
N
L+
L–
N +24 V 0 V
L
a
L
N
L01+
L02+
L–
N
+24 V+12 V0 V0 V
L
a
