Installation and
user manual
English
Français
Deutsch
Italiano
Español
Nederlands
Português
Polski
Protection Station
500
www.eaton.com

2MAU-00044/AD

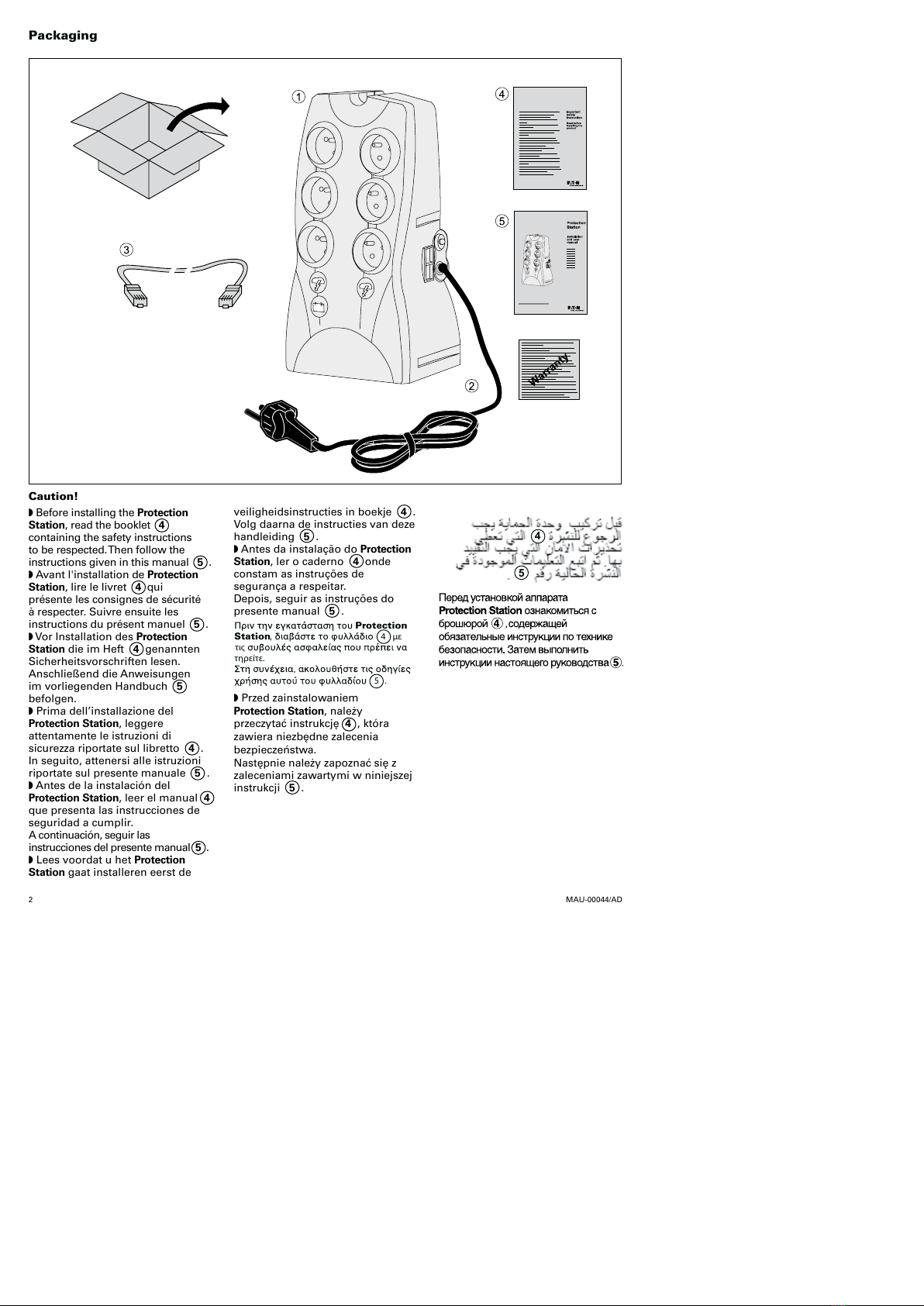

Packaging
◗Before installing the Protection
Station, read the booklet 4
containing the safety instructions
to be respected.Then follow the
instructions given in this manual 5.
◗Avant l'installation de Protection
Station, lire le livret 4qui
présente les consignes de sécurité
à respecter. Suivre ensuite les
instructions du présent manuel 5.
◗Vor Installation des Protection
Station die im Heft 4genannten
Sicherheitsvorschriften lesen.
Anschließend die Anweisungen
im vorliegenden Handbuch 5
befolgen.
◗Prima dell’installazione del
Protection Station, leggere
attentamente le istruzioni di
sicurezza riportate sul libretto 4.
In seguito, attenersi alle istruzioni
riportate sul presente manuale 5.
◗Antes de la instalación del
Protection Station, leer el manual 4
que presenta las instrucciones de
seguridad a cumplir.
A continuación, seguir las
instrucciones del presente manual 5.
◗Lees voordat u het Protection
Station gaat installeren eerst de
veiligheidsinstructies in boekje 4 .
Volg daarna de instructies van deze
handleiding 5.
◗Antes da instalação do Protection
Station, ler o caderno 4onde
constam as instruções de
segurança a respeitar.
Depois, seguir as instruções do
presente manual 5.
◗Przed zainstalowaniem
Protection Station, należy
przeczytaćinstrukcję4, która
zawiera niezbędne zalecenia
bezpieczeństwa.
Następnie należy zapoznaćsięz
zaleceniami zawartymi w niniejszej
instrukcji 5.
5
4
Protection
Station 4 µε
τηρείτε.
5 .
τις
Caution!

3
MAU-00044/AD

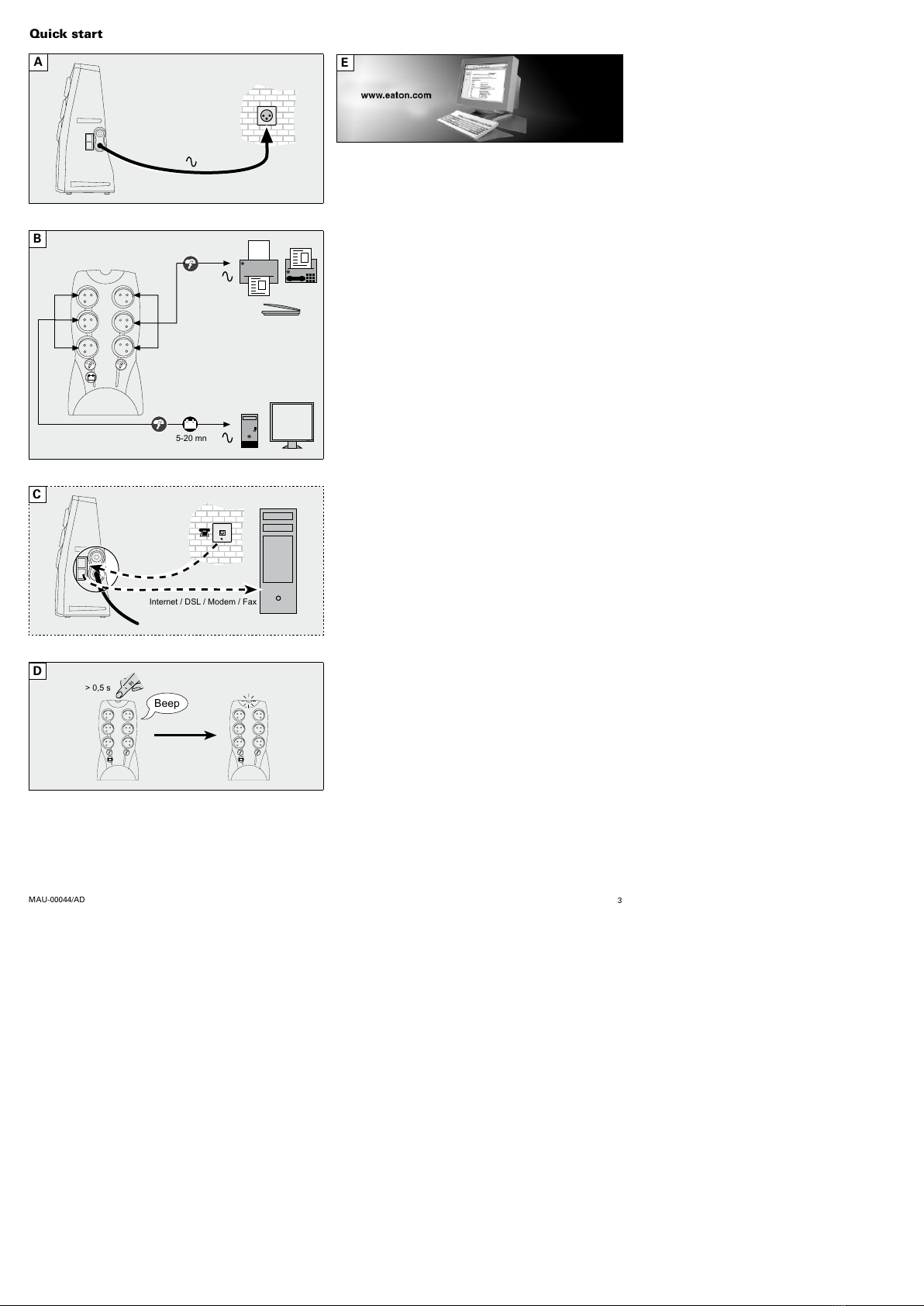

Quick start




A
B
C
D
E

4MAU-00044/AD
ENGLISH

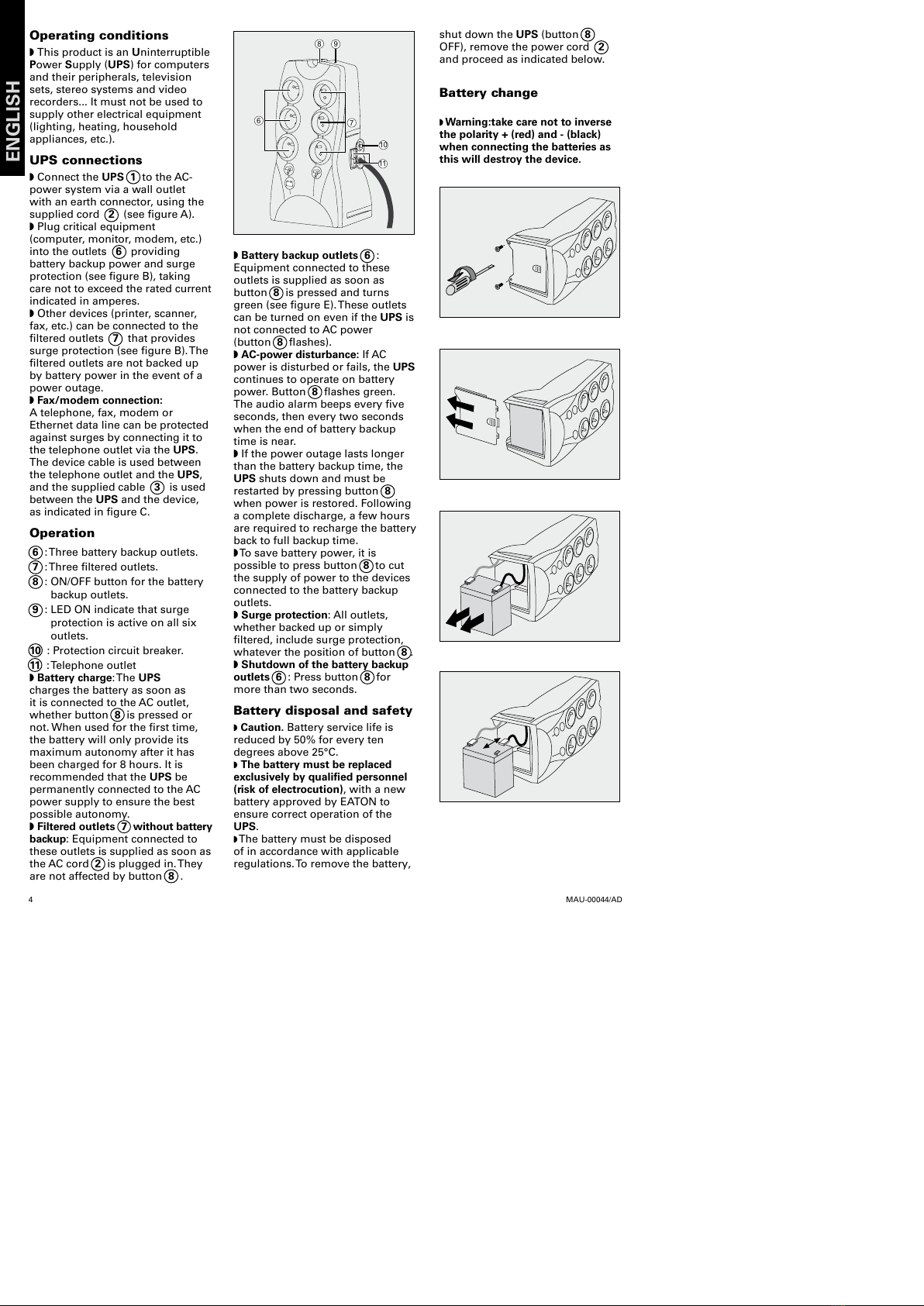

Operating conditions
◗ This product is an Uninterruptible
Power Supply (UPS) for computers
and their peripherals, television
sets, stereo systems and video
recorders... It must not be used to
supply other electrical equipment
(lighting, heating, household
appliances, etc.).
UPS connections
◗Connect the UPS 1 to the AC-
power system via a wall outlet
with an earth connector, using the
supplied cord 2 (see gure A).
◗Plug critical equipment
(computer, monitor, modem, etc.)
into the outlets 6providing
battery backup power and surge
protection (see gure B), taking
care not to exceed the rated current
indicated in amperes.
◗Other devices (printer, scanner,
fax, etc.) can be connected to the
ltered outlets 7that provides
surge protection (see gure B). The
ltered outlets are not backed up
by battery power in the event of a
power outage.
◗Fax/modem connection:
A telephone, fax, modem or
Ethernet data line can be protected
against surges by connecting it to
the telephone outlet via the UPS.
The device cable is used between
the telephone outlet and the UPS,
and the supplied cable 3is used
between the UPS and the device,
as indicated in gure C.
Operation
6:Three battery backup outlets.
7 : Three ltered outlets.
8: ON/OFF button for the battery
backup outlets.
9: LED ON indicate that surge
protection is active on all six
outlets.
10 : Protection circuit breaker.
11 :Telephone outlet
◗Battery charge:The UPS
charges the battery as soon as
it is connected to the AC outlet,
whether button 8is pressed or
not. When used for the rst time,
the battery will only provide its
maximum autonomy after it has
been charged for 8 hours. It is
recommended that the UPS be
permanently connected to the AC
power supply to ensure the best
possible autonomy.
◗Filtered outlets 7without battery
backup: Equipment connected to
these outlets is supplied as soon as
the AC cord 2is plugged in.They
are not affected by button 8.
shut down the UPS (button 8
OFF), remove the power cord 2
and proceed as indicated below.
Battery change
◗Warning:take care not to inverse
the polarity + (red) and - (black)
when connecting the batteries as
this will destroy the device.






◗Battery backup outlets 6:
Equipment connected to these
outlets is supplied as soon as
button 8is pressed and turns
green (see gure E). These outlets
can be turned on even if the UPS is
not connected to AC power
(button 8 ashes).
◗AC-power disturbance: If AC
power is disturbed or fails, the UPS
continues to operate on battery
power. Button 8 ashes green.
The audio alarm beeps every ve
seconds, then every two seconds
when the end of battery backup
time is near.
◗If the power outage lasts longer
than the battery backup time, the
UPS shuts down and must be
restarted by pressing button 8
when power is restored. Following
a complete discharge, a few hours
are required to recharge the battery
back to full backup time.
◗To save battery power, it is
possible to press button 8to cut
the supply of power to the devices
connected to the battery backup
outlets.
◗Surge protection: All outlets,
whether backed up or simply
ltered, include surge protection,
whatever the position of button 8.
◗Shutdown of the battery backup
outlets 6: Press button 8for
more than two seconds.
Battery disposal and safety
◗Caution. Battery service life is
reduced by 50% for every ten
degrees above 25°C.
◗The battery must be replaced
exclusively by qualified personnel
(risk of electrocution), with a new
battery approved by EATON to
ensure correct operation of the
UPS.
◗The battery must be disposed
of in accordance with applicable
regulations.To remove the battery,

5
MAU-00044/AD
ENGLISH

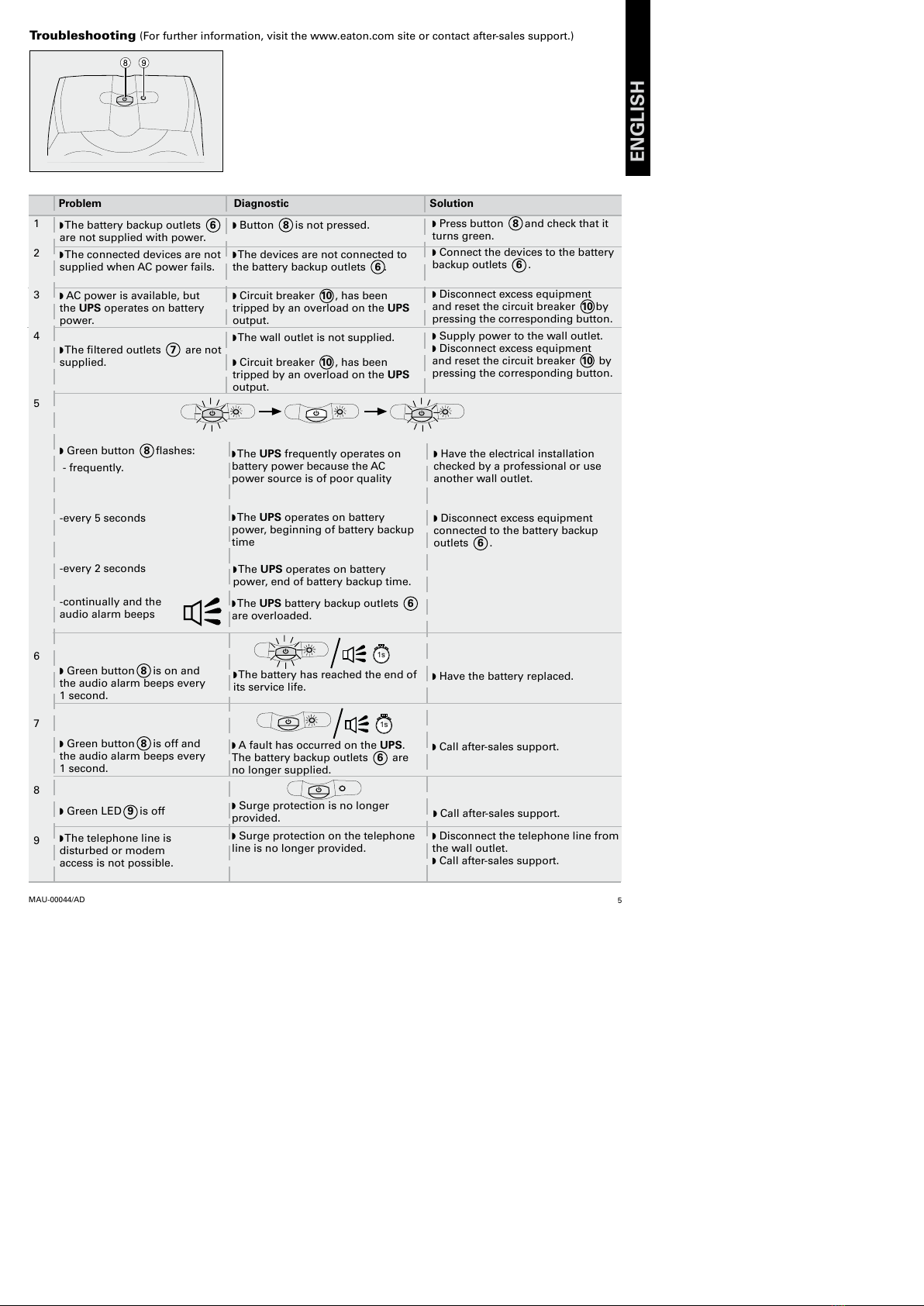

Troubleshooting (For further information, visit the www.eaton.com site or contact after-sales support.)


◗The battery backup outlets 6
are not supplied with power.
◗The connected devices are not
supplied when AC power fails.
◗AC power is available, but
the UPS operates on battery
power.
◗ The ltered outlets 7are not
supplied.
Problem Diagnostic Solution
◗Button 8is not pressed.
◗The devices are not connected to
the battery backup outlets 6.
◗Circuit breaker 10 , has been
tripped by an overload on the UPS
output.
◗The wall outlet is not supplied.
◗Circuit breaker 10 , has been
tripped by an overload on the UPS
output.
◗Press button 8and check that it
turns green.
◗Connect the devices to the battery
backup outlets 6.
◗Disconnect excess equipment
and reset the circuit breaker 10 by
pressing the corresponding button.
◗Supply power to the wall outlet.
◗Disconnect excess equipment
and reset the circuit breaker 10 by
pressing the corresponding button.
◗Green button 8 ashes:
- frequently.
-every 5 seconds
-every 2 seconds
-continually and the
audio alarm beeps
◗The UPS frequently operates on
battery power because the AC
power source is of poor quality
◗Have the electrical installation
checked by a professional or use
another wall outlet.
1
2
3
4
5
6
7
8
9
◗The UPS operates on battery
power, beginning of battery backup
time
◗The UPS operates on battery
power, end of battery backup time.
◗The battery has reached the end of
its service life.
◗Have the battery replaced.
◗Green button 8is off and
the audio alarm beeps every
1 second.
◗A fault has occurred on the UPS.
The battery backup outlets 6are
no longer supplied.
◗Green button 8is on and
the audio alarm beeps every
1 second.
◗Call after-sales support.
◗Green LED 9is off ◗Surge protection is no longer
provided. ◗Call after-sales support.
◗The telephone line is
disturbed or modem
access is not possible.
◗Surge protection on the telephone
line is no longer provided.
◗Disconnect the telephone line from
the wall outlet.
◗Call after-sales support.
◗The UPS battery backup outlets 6
are overloaded.
◗Disconnect excess equipment
connected to the battery backup
outlets 6.

6MAU-00044/AD
FRANCAIS

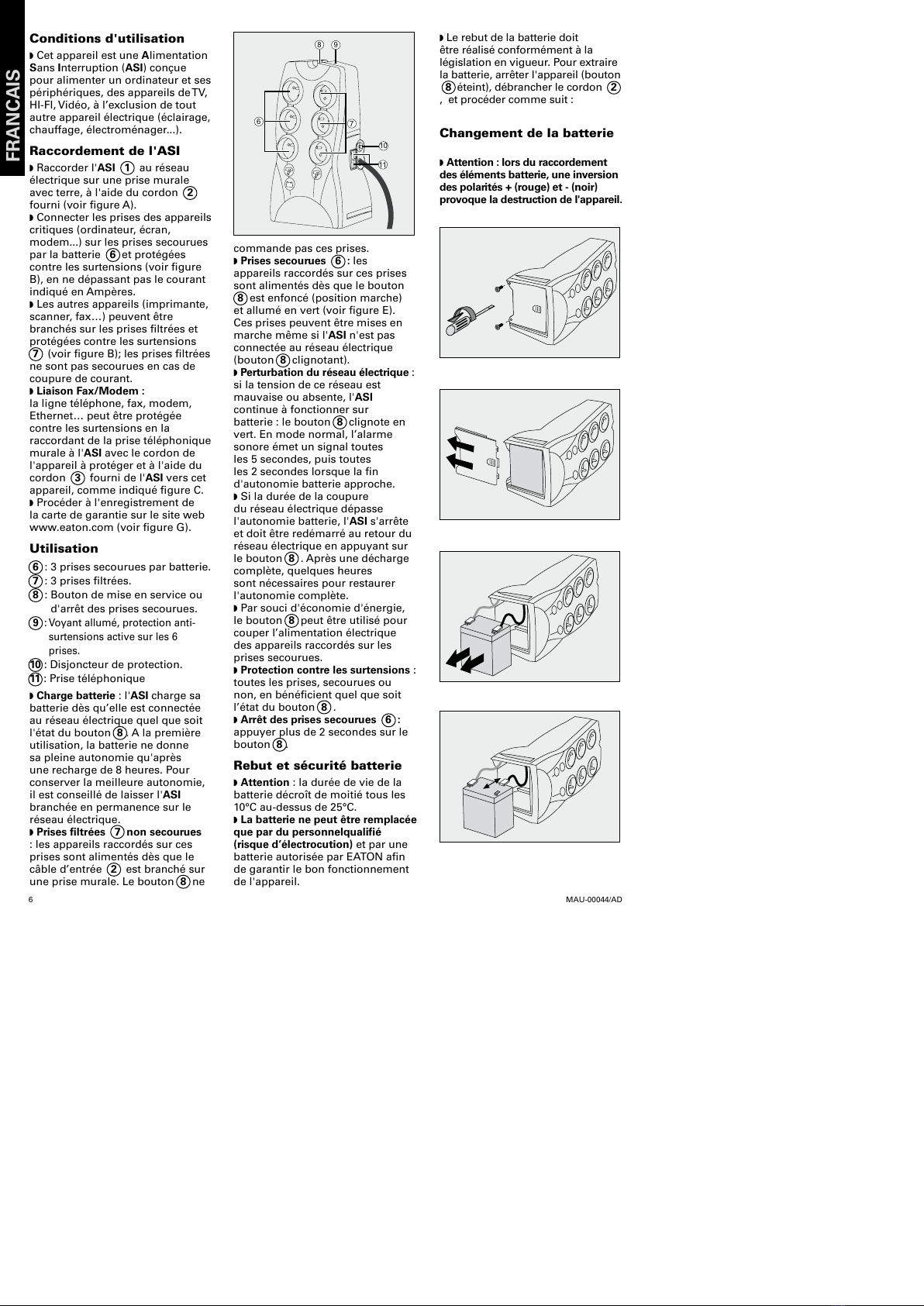

Conditions d'utilisation
◗Cet appareil est une Alimentation
Sans Interruption (ASI) conçue
pour alimenter un ordinateur et ses
périphériques, des appareils deTV,
HI-FI, Vidéo, à l’exclusion de tout
autre appareil électrique (éclairage,
chauffage, électroménager...).
Raccordement de l'ASI
◗Raccorder l'ASI 1au réseau
électrique sur une prise murale
avec terre, à l'aide du cordon 2
fourni (voir gure A).
◗Connecter les prises des appareils
critiques (ordinateur, écran,
modem...) sur les prises secourues
par la batterie 6et protégées
contre les surtensions (voir gure
B), en ne dépassant pas le courant
indiqué en Ampères.
◗Les autres appareils (imprimante,
scanner, fax…) peuvent être
branchés sur les prises ltrées et
protégées contre les surtensions
7 (voir gure B); les prises ltrées
ne sont pas secourues en cas de
coupure de courant.
◗Liaison Fax/Modem :
la ligne téléphone, fax, modem,
Ethernet… peut être protégée
contre les surtensions en la
raccordant de la prise téléphonique
murale à l'ASI avec le cordon de
l'appareil à protéger et à l'aide du
cordon 3fourni de l'ASI vers cet
appareil, comme indiqué gure C.
◗Procéder à l'enregistrement de
la carte de garantie sur le site web
www.eaton.com (voir gure G).
Utilisation
6 : 3 prises secourues par batterie.
7 : 3 prises ltrées.
8 : Bouton de mise en service ou
d'arrêt des prises secourues.
9: Voyant allumé, protection anti-
surtensions active sur les 6
prises.
10 : Disjoncteur de protection.
11 : Prise téléphonique
◗Charge batterie : l'ASI charge sa
batterie dès qu’elle est connectée
au réseau électrique quel que soit
l'état du bouton 8 . A la première
utilisation, la batterie ne donne
sa pleine autonomie qu'après
une recharge de 8 heures. Pour
conserver la meilleure autonomie,
il est conseillé de laisser l'ASI
branchée en permanence sur le
réseau électrique.
◗Prises filtrées 7 non secourues
: les appareils raccordés sur ces
prises sont alimentés dès que le
câble d’entrée 2est branché sur
une prise murale. Le bouton 8 ne
◗Le rebut de la batterie doit
être réalisé conformément à la
législation en vigueur. Pour extraire
la batterie, arrêter l'appareil (bouton
8 éteint), débrancher le cordon 2
, et procéder comme suit :
Changement de la batterie
◗Attention : lors du raccordement
des éléments batterie, une inversion
des polarités + (rouge) et - (noir)
provoque la destruction de l'appareil.
commande pas ces prises.






commande pas ces prises.
◗Prises secourues 6 : les
appareils raccordés sur ces prises
sont alimentés dès que le bouton
8 est enfoncé (position marche)
et allumé en vert (voir gure E).
Ces prises peuvent être mises en
marche même si l'ASI n'est pas
connectée au réseau électrique
(bouton 8clignotant).
◗Perturbation du réseau électrique :
si la tension de ce réseau est
mauvaise ou absente, l'ASI
continue à fonctionner sur
batterie : le bouton 8 clignote en
vert. En mode normal, l’alarme
sonore émet un signal toutes
les 5 secondes, puis toutes
les 2 secondes lorsque la n
d'autonomie batterie approche.
◗Si la durée de la coupure
du réseau électrique dépasse
l'autonomie batterie, l'ASI s'arrête
et doit être redémarré au retour du
réseau électrique en appuyant sur
le bouton 8 . Après une décharge
complète, quelques heures
sont nécessaires pour restaurer
l'autonomie complète.
◗Par souci d'économie d'énergie,
le bouton 8 peut être utilisé pour
couper l’alimentation électrique
des appareils raccordés sur les
prises secourues.
◗Protection contre les surtensions :
toutes les prises, secourues ou
non, en bénécient quel que soit
l’état du bouton 8 .
◗Arrêt des prises secourues 6 :
appuyer plus de 2 secondes sur le
bouton 8.
Rebut et sécurité batterie
◗Attention : la durée de vie de la
batterie décroît de moitié tous les
10°C au-dessus de 25°C.
◗La batterie ne peut être remplacée
que par du personnelqualifié
(risque d’électrocution) et par une
batterie autorisée par EATON an
de garantir le bon fonctionnement
de l'appareil.

7
MAU-00044/AD
FRANCAIS


◗Les prises secourues 6ne
sont pas alimentées.
◗Les appareils raccordés ne
sont plus alimentés lors d'une
coupure du réseau électrique.
◗Le réseau électrique est
présent mais l'ASI fonctionne
sur sa batterie.
Problem Diagnostic Solution
◗Le bouton 8 n'est pas enfoncé.
◗Les appareils ne sont pas
raccordés sur les prises secourues
6 .
◗Appuyer sur le bouton 8 et
vérier qu'il s'est allumé en vert.
◗Raccorder ces appareils sur les
prises secourues 6.
◗Débrancher l’appareil en cause en
sortie et réarmer le disjoncteur 10
en appuyant sur son bouton.
◗Rétablir l'alimentation de la prise
murale.
◗Débrancher l’appareil en cause en
sortie et réarmer le disjoncteur 10
en appuyant sur son bouton.
◗L'ASI fonctionne sur sa batterie.
début d'autonomie.
1
2
3
4
5
6
7
8
9
◗ L'ASI fonctionne sur sa batterie.
n d'autonomie.
◗Le bouton vert 8 est allumé et
l'alarme sonore émet un signal
toutes les secondes.
◗ La batterie a atteint sa n de vie ◗Faire remplacer la batterie.
◗Le bouton vert 8 est éteint et
l'alarme sonore émet un signal
toutes les secondes.
◗L'ASI a subit un défaut. Les
prises secourues 6ne sont plus
alimentées.
◗Faire appel au service après
vente.
◗Le voyant vert 9 est éteint ◗La protection contre les surtensions
n'est plus assurée.
◗Faire appel au service après
vente.
◗Débrancher la ligne téléphonique
de la prise murale.
◗Faire appel au service après vente.
◗Débrancher l’appareil en cause
des prises secourues 6.
◗Le disjoncteur 10 s’est ouvert
pour cause de surcharge excessive
en sortie de l'ASI.
◗La prise murale n'est pas
alimentée.
◗Le disjoncteur 10 s’est ouvert
pour cause de surcharge excessive
en sortie de l'ASI.
◗ Les prises ltrées 7 ne
sont pas alimentées.
◗L'ASI fonctionne fréquemment
sur batterie car le courant
fourni par la prise murale est de
mauvaise qualité.
◗ Faire vérier l’installation
électrique par un professionnel
ou changer de prise.
◗L'ASI subit une surcharge sur les
prises secourues 6.
◗La ligne téléphonique est
perturbée ou l'accès du
modem est impossible.
◗La protection contre les
surtensions de la ligne
téléphonique n'est plus assurée.
◗Le bouton vert 8clignote :
- fréquemment.
-toutes les 5 secondes
-toutes les 2 secondes
-continuellement et l'alarme
sonore émet un signal.
Dépannage (Pour toute information, consulter le site www.eaton.com ou notre Service Après-Vente)

8MAU-00044/AD
DEUTSCH
Allgemeine
Betriebsbedingungen
◗Bei diesem Gerät handelt es
sich um eine Unterbrechungsfreie
StromVersorgungsanlage (USV)
für die sichere Energieversorgung
eines Computers und der
dazugehörigen Peripheriegeräte,
Fernsehgeräte, HiFi-Anlagen,
Videorecorder usw. Das Gerät
dient nicht zum Anschluss
sonstiger elektrischer Verbraucher
(Beleuchtung, Heizgeräte,
Elektrohaushaltsgeräte usw.)
Anschluss der USV
◗Die USV 1mit Hilfe des
mitgelieferten Kabels 2mittels einer
Wandsteckdose an das Stromnetz
anschließen (siehe Abb. A).
◗Die zu schützenden Geräte
(Computer, Monitor, Modem
usw.) an die batteriegepufferten
Steckdosen 6der USV anschließen
(siehe Abbildung B), wobei der
angegebene Nennstrom (in A) nicht
überschritten werden darf.
◗Die übrigen Geräte (Drucker,
Scanner, Faxgerät usw.) können
an die Steckdosen 7mit
Filter- und Überspannungsschutz
angeschlossen werden (siehe
Abbildung B); diese gelterten
Steckdosen sind bei Netzausfall
nicht gesichert.
◗Verbindung Internet / Modem :
Die Daten-, Fax- und Modemleitung
und das Ethernet können ebenfalls
gegen Überspannungen geschützt
werden, indem die Netzsteckdose
mit der USV und dem Kabel des zu
schützenden Geräts verbunden und
die USV mit diesem Gerät mittels
des Kabels 3verbunden wird,
wie in Abb. C dargestellt.
◗ Registrieren Sie Ihre Garantiekarte
Online unter www.eaton.com
(siehe Abbildung G).
Aufbauund
Funktionsumfang
6 : 3 Steckdosen mit
Batteriepufferung
7 : 3 Steckdosen mit Filterschutz.
8 : Ein- bzw. Ausschaltknopf der
gepufferten Steckdosen.
9 : Leuchtende Kontrolllampe,
Überspannungsschutz bei allen 6
Steckdosen aktiviert.
10 : Schutzschalter
11 :Telefonsteckdose
◗Aufladen der Batterie: Die USV
wird aufgeladen, sobald sie an
das Stromnetz angeschlossen
ist, unabhängig von der
Schaltstellung desTasters 8 .
Beim ersten Gebrauch steht die
volle Autonomiezeit erst nach
einer Auadezeit der Batterie von
8 Stunden zur Verfügung. Um
die optimale Batterieleistung zu
gewährleisten, wird empfohlen,
Betriebsbedingungen und
Entsorgung der Batterie
◗Achtung: Bei einer Umgebungs-
temperatur über 25°C verringert
sich die Batterielebensdauer um
50% pro 10°C.
◗Die Batterie darf nur von
hierfür qualifiziertem Personal
(Stromschlaggefahr) durch eine
von EATON autorisierte Batterie
ausgewechselt werden, um einen
einwandfreien Betriebs des Geräts zu
gewährleisten.
◗Bei der Entsorgung der Batterie
müssen die zurzeit geltenden
gesetzlichenVorschriften beachtet
werden. Zum Herausnehmen der
Batterie das Gerät ausschalten (Taster
8 erlischt), das Netzkabel 2ziehen
und folgendermaßen vorgehen:
Auswechseln der Batterie
◗Achtung: Beim Anschluss der
Batteriezellen würde ein
Vertauschen der Pole + (rot) und -
(schwarz) das Gerät beschädigen.
die USV ständig an das Stromnetz
angeschlossen zu lassen.






◗Steckdosen mit Filterschutz 7
ohne Batteriepufferung : Die
Stromversorgung der an diese
Steckdosen angeschlossenen
Verbraucher erfolgt, sobald das
Eingangskabel 2mit einer
Wandsteckdose verbunden wird.
Der Drucktaster 8hat keinen
Einuss auf diese Steckdosen.
◗Steckdosen mit Batteriepufferung
6: Die Stromversorgung der an
diese Steckdosen angeschlossenen
Verbraucher erfolgt, sobald der
Taster 8gedrückt wird (Position
Ein) und grün leuchtet (siehe
Abbildung E). Diese Steckdosen
können auch eingeschaltet
werden, wenn die USV nicht mit
Netzspannung versorgt wird (Taster
LED 8blinkt).
◗Störung der Netzspannung:
Bei Ausfall oder Störung der
Netzspannung arbeitet die USV im
Batteriebetrieb weiter : derTaster 8
blinkt grün. Es ertönt alle 5 Sekunden
ein Warnsignal. Kurz vor Ablauf der
Batterieautonomiezeit verkürzt sich
dasTonintervall auf 2 Sekunden.
◗Ist die Dauer des Netzausfalls länger
als die verfügbare Autonomiezeit,
schaltet die USV ab und muss bei
Netzrückkehr durch Drücken des
Tasters 8neu gestartet werden.
Nach vollständiger Entladung sind
einige Stunden erforderlich, bis
die volle Autonomiezeit wieder zur
Verfügung steht.
◗Werden im Batteriebetrieb die
gepufferten Verbraucher nicht
mehr benötigt, können diese zur
Einsparung der Batteriekapazität mit
demTaster 8abgeschaltet werden.
◗Überspannungsschutz: Alles
Steckdosen der USV – gepufferte
wie ungepufferte – verfügen über
einen Überspannungsschutz, der
von der Schaltstellung desTasters
8unabhängig ist.
◗Abschalten der gepufferten
Steckdosen 6 : Zum Abschalten
der Steckdosen denTaster 82
Sekunden drücken.

9
MAU-00044/AD
DEUTSCH

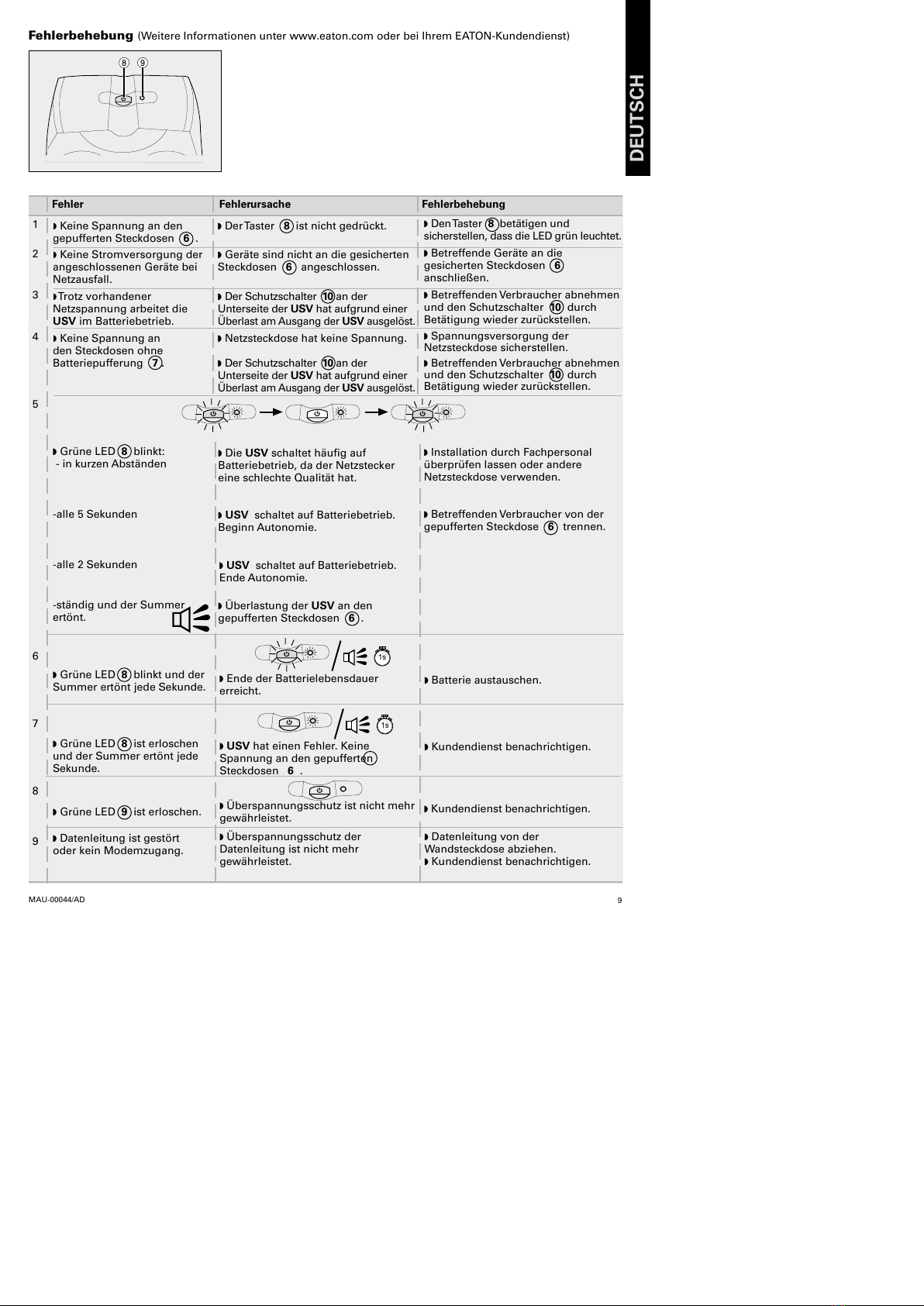

Fehlerbehebung (Weitere Informationen unter www.eaton.com oder bei Ihrem EATON-Kundendienst)


◗Keine Spannung an den
gepufferten Steckdosen 6.
◗Keine Stromversorgung der
angeschlossenen Geräte bei
Netzausfall.
◗Trotz vorhandener
Netzspannung arbeitet die
USV im Batteriebetrieb.
◗Keine Spannung an
den Steckdosen ohne
Batteriepufferung 7 .
Fehler Fehlerursache Fehlerbehebung
◗DerTaster 8ist nicht gedrückt.
◗Geräte sind nicht an die gesicherten
Steckdosen 6angeschlossen.
◗Der Schutzschalter 10 an der
Unterseite der USV hat aufgrund einer
Überlast am Ausgang der USV ausgelöst.
◗Netzsteckdose hat keine Spannung.
◗Der Schutzschalter 10 an der
Unterseite der USV hat aufgrund einer
Überlast am Ausgang der USV ausgelöst.
◗DenTaster 8betätigen und
sicherstellen, dass die LED grün leuchtet.
◗Betreffende Geräte an die
gesicherten Steckdosen 6
anschließen.
◗Betreffenden Verbraucher abnehmen
und den Schutzschalter 10 durch
Betätigung wieder zurückstellen.
◗Spannungsversorgung der
Netzsteckdose sicherstellen.
◗Betreffenden Verbraucher abnehmen
und den Schutzschalter 10 durch
Betätigung wieder zurückstellen.
◗Grüne LED 8 blinkt:
- in kurzen Abständen
-alle 5 Sekunden
-alle 2 Sekunden
-ständig und der Summer
ertönt.
◗Die USV schaltet häug auf
Batteriebetrieb, da der Netzstecker
eine schlechte Qualität hat.
◗Installation durch Fachpersonal
überprüfen lassen oder andere
Netzsteckdose verwenden.
1
2
3
4
5
6
7
8
9
◗USV schaltet auf Batteriebetrieb.
Beginn Autonomie.
◗USV schaltet auf Batteriebetrieb.
Ende Autonomie.
◗Ende der Batterielebensdauer
erreicht.
◗Batterie austauschen.
◗Grüne LED 8 ist erloschen
und der Summer ertönt jede
Sekunde.
◗USV hat einen Fehler. Keine
Spannung an den gepufferten
Steckdosen 6 .
◗Grüne LED 8 blinkt und der
Summer ertönt jede Sekunde.
◗Kundendienst benachrichtigen.
◗Grüne LED 9 ist erloschen. ◗Überspannungsschutz ist nicht mehr
gewährleistet. ◗Kundendienst benachrichtigen.
◗Datenleitung ist gestört
oder kein Modemzugang.
◗Überspannungsschutz der
Datenleitung ist nicht mehr
gewährleistet.
◗Datenleitung von der
Wandsteckdose abziehen.
◗Kundendienst benachrichtigen.
◗Überlastung der USV an den
gepufferten Steckdosen 6 .
◗Betreffenden Verbraucher von der
gepufferten Steckdose 6 trennen.

10 MAU-00044/AD

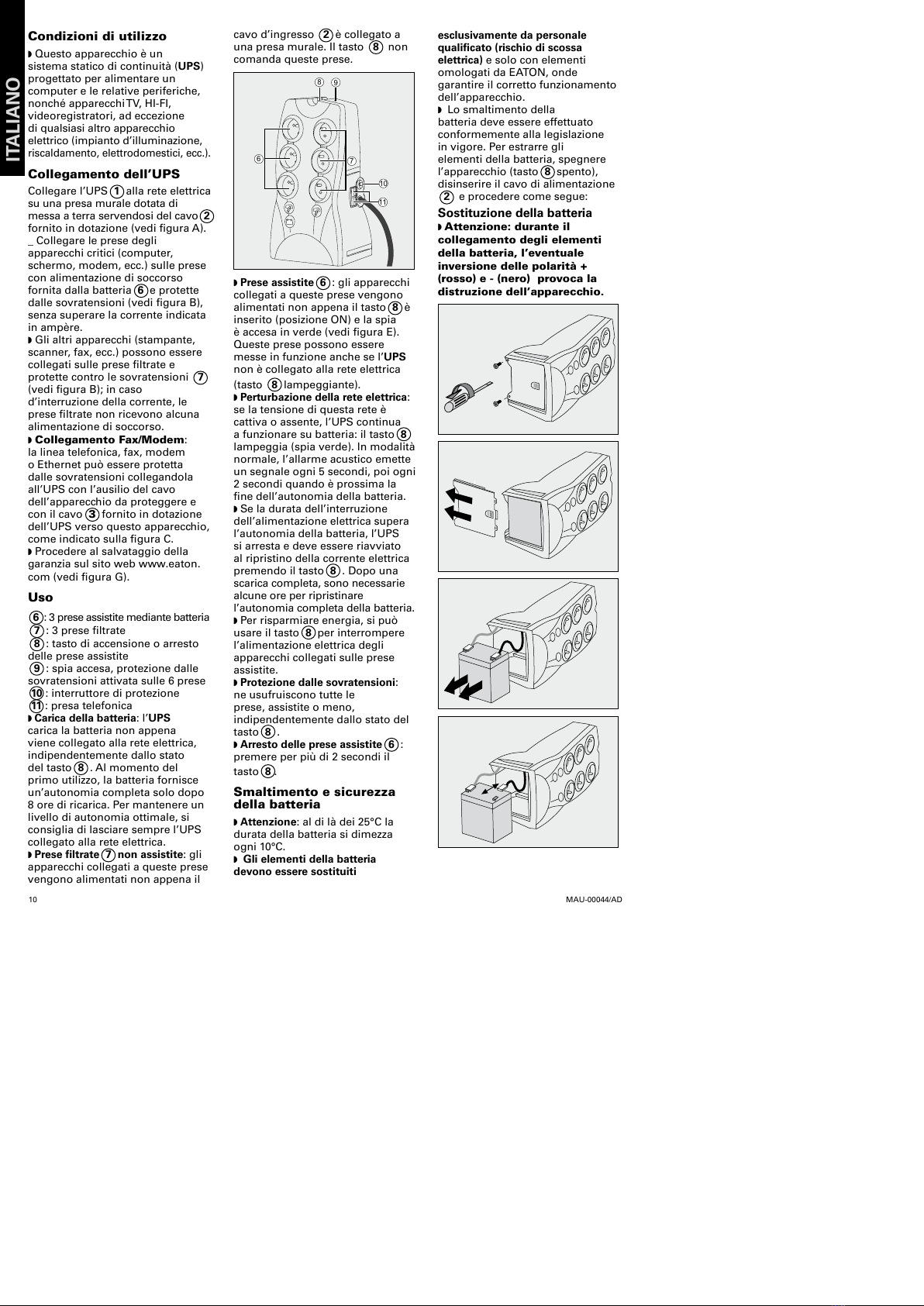

ITALIANO
Condizioni di utilizzo
◗Questo apparecchio è un
sistema statico di continuità (UPS)
progettato per alimentare un
computer e le relative periferiche,
nonché apparecchiTV, HI-FI,
videoregistratori, ad eccezione
di qualsiasi altro apparecchio
elettrico (impianto d’illuminazione,
riscaldamento, elettrodomestici, ecc.).
Collegamento dell’UPS
Collegare l’UPS 1alla rete elettrica
su una presa murale dotata di
messa a terra servendosi del cavo 2
fornito in dotazione (vedi gura A).
_ Collegare le prese degli
apparecchi critici (computer,
schermo, modem, ecc.) sulle prese
con alimentazione di soccorso
fornita dalla batteria 6e protette
dalle sovratensioni (vedi gura B),
senza superare la corrente indicata
in ampère.
◗Gli altri apparecchi (stampante,
scanner, fax, ecc.) possono essere
collegati sulle prese ltrate e
protette contro le sovratensioni 7
(vedi gura B); in caso
d’interruzione della corrente, le
prese ltrate non ricevono alcuna
alimentazione di soccorso.
◗Collegamento Fax/Modem:
la linea telefonica, fax, modem
o Ethernet può essere protetta
dalle sovratensioni collegandola
all’UPS con l’ausilio del cavo
dell’apparecchio da proteggere e
con il cavo 3fornito in dotazione
dell’UPS verso questo apparecchio,
come indicato sulla gura C.
◗Procedere al salvataggio della
garanzia sul sito web www.eaton.
com (vedi gura G).
Uso
6: 3 prese assistite mediante batteria
7 : 3 prese ltrate
8: tasto di accensione o arresto
delle prese assistite
9: spia accesa, protezione dalle
sovratensioni attivata sulle 6 prese
10 : interruttore di protezione
11 : presa telefonica
◗ Carica della batteria: l’UPS
carica la batteria non appena
viene collegato alla rete elettrica,
indipendentemente dallo stato
del tasto 8. Al momento del
primo utilizzo, la batteria fornisce
un’autonomia completa solo dopo
8 ore di ricarica. Per mantenere un
livello di autonomia ottimale, si
consiglia di lasciare sempre l’UPS
collegato alla rete elettrica.
◗ Prese filtrate 7 non assistite: gli
apparecchi collegati a queste prese
vengono alimentati non appena il
esclusivamente da personale
qualificato (rischio di scossa
elettrica) e solo con elementi
omologati da EATON, onde
garantire il corretto funzionamento
dell’apparecchio.
◗ Lo smaltimento della
batteria deve essere effettuato
conformemente alla legislazione
in vigore. Per estrarre gli
elementi della batteria, spegnere
l’apparecchio (tasto 8spento),
disinserire il cavo di alimentazione
2e procedere come segue:
Sostituzione della batteria
◗ Attenzione: durante il
collegamento degli elementi
della batteria, l’eventuale
inversione delle polarità +
(rosso) e - (nero) provoca la
distruzione dell’apparecchio.
cavo d’ingresso 2è collegato a
una presa murale. Il tasto 8non
comanda queste prese.






◗ Prese assistite 6 : gli apparecchi
collegati a queste prese vengono
alimentati non appena il tasto 8è
inserito (posizione ON) e la spia
è accesa in verde (vedi gura E).
Queste prese possono essere
messe in funzione anche se l’UPS
non è collegato alla rete elettrica
(tasto 8lampeggiante).
◗ Perturbazione della rete elettrica:
se la tensione di questa rete è
cattiva o assente, l’UPS continua
a funzionare su batteria: il tasto 8
lampeggia (spia verde). In modalità
normale, l’allarme acustico emette
un segnale ogni 5 secondi, poi ogni
2 secondi quando è prossima la
ne dell’autonomia della batteria.
◗ Se la durata dell’interruzione
dell’alimentazione elettrica supera
l’autonomia della batteria, l’UPS
si arresta e deve essere riavviato
al ripristino della corrente elettrica
premendo il tasto 8 . Dopo una
scarica completa, sono necessarie
alcune ore per ripristinare
l’autonomia completa della batteria.
◗ Per risparmiare energia, si può
usare il tasto 8per interrompere
l’alimentazione elettrica degli
apparecchi collegati sulle prese
assistite.
◗ Protezione dalle sovratensioni:
ne usufruiscono tutte le
prese, assistite o meno,
indipendentemente dallo stato del
tasto 8 .
◗ Arresto delle prese assistite 6:
premere per più di 2 secondi il
tasto 8.
Smaltimento e sicurezza
della batteria
◗ Attenzione: al di là dei 25°C la
durata della batteria si dimezza
ogni 10°C.
◗ Gli elementi della batteria
devono essere sostituiti

11
MAU-00044/AD
ITALIANO

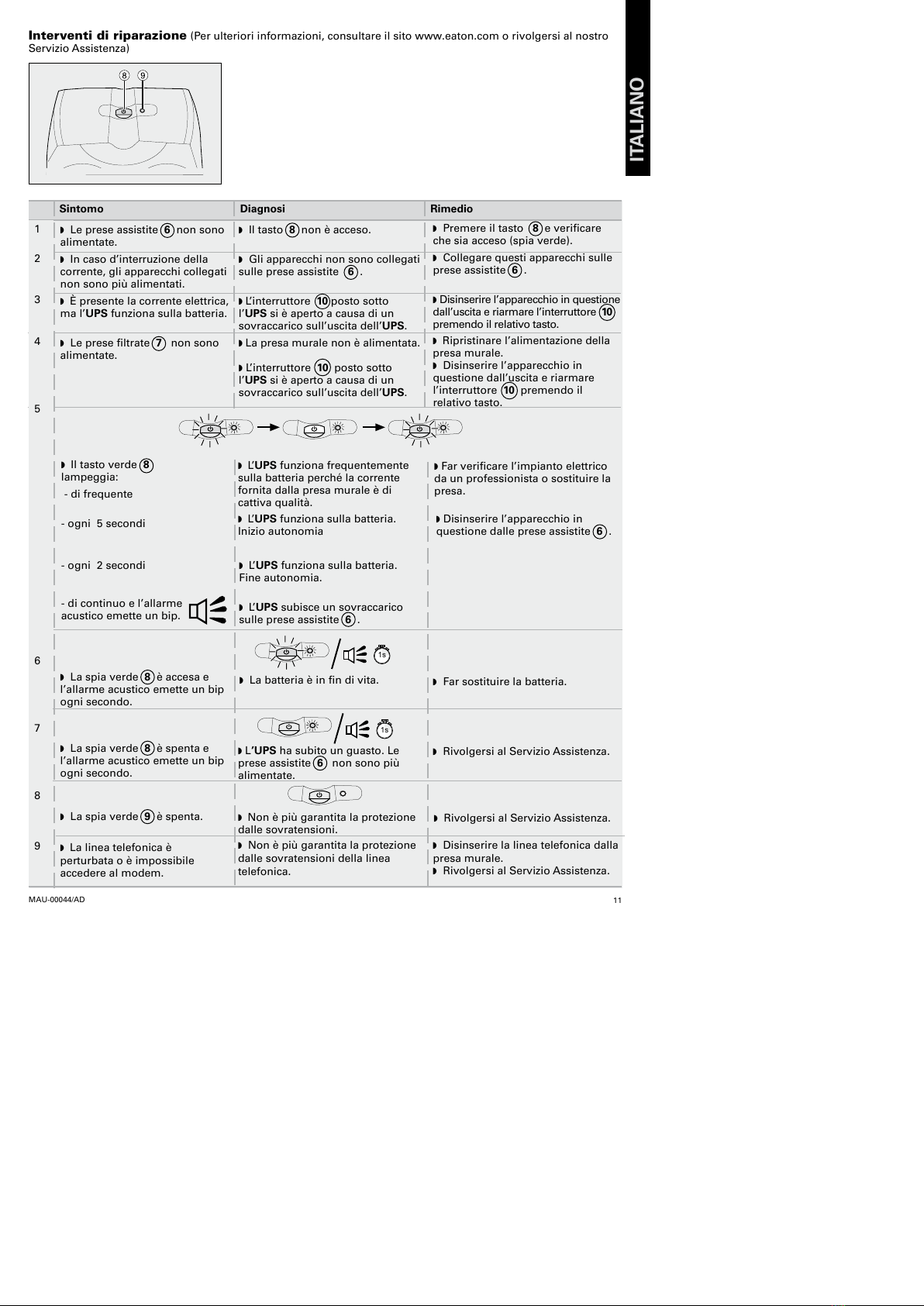

Interventi di riparazione (Per ulteriori informazioni, consultare il sito www.eaton.com o rivolgersi al nostro
Servizio Assistenza)


◗Le prese assistite 6 non sono
alimentate.
◗In caso d’interruzione della
corrente, gli apparecchi collegati
non sono più alimentati.
◗ È presente la corrente elettrica,
ma l’UPS funziona sulla batteria.
◗ Le prese ltrate 7non sono
alimentate.
Sintomo Diagnosi Rimedio
◗Il tasto 8non è acceso.
◗Gli apparecchi non sono collegati
sulle prese assistite 6 .
◗ L’interruttore 10 posto sotto
l’UPS si è aperto a causa di un
sovraccarico sull’uscita dell’UPS.
◗ La presa murale non è alimentata.
◗L’interruttore 10 posto sotto
l’UPS si è aperto a causa di un
sovraccarico sull’uscita dell’UPS.
◗Premere il tasto 8 e vericare
che sia acceso (spia verde).
◗Collegare questi apparecchi sulle
prese assistite 6.
◗ Disinserire l’apparecchio in questione
dall’uscita e riarmare l’interruttore 10
premendo il relativo tasto.
◗ Ripristinare l’alimentazione della
presa murale.
◗Disinserire l’apparecchio in
questione dall’uscita e riarmare
l’interruttore 10 premendo il
relativo tasto.
◗ Il tasto verde 8
lampeggia:
- di frequente
- ogni 5 secondi
- ogni 2 secondi
- di continuo e l’allarme
acustico emette un bip.
◗ L’UPS funziona frequentemente
sulla batteria perché la corrente
fornita dalla presa murale è di
cattiva qualità.
◗ L’UPS funziona sulla batteria.
Inizio autonomia
◗Disinserire l’apparecchio in
questione dalle prese assistite 6.
1
2
3
4
5
6
7
8
9
◗ L’UPS funziona sulla batteria.
Fine autonomia.
◗ L’UPS subisce un sovraccarico
sulle prese assistite 6.
◗La spia verde 8è accesa e
l’allarme acustico emette un bip
ogni secondo.
◗ La batteria è in n di vita. ◗Far sostituire la batteria.
◗La spia verde 8è spenta e
l’allarme acustico emette un bip
ogni secondo.
◗L’UPS ha subito un guasto. Le
prese assistite 6non sono più
alimentate.
◗Rivolgersi al Servizio Assistenza.
◗La spia verde 9è spenta. ◗ Non è più garantita la protezione
dalle sovratensioni.
◗Rivolgersi al Servizio Assistenza.
◗ La linea telefonica è
perturbata o è impossibile
accedere al modem.
◗Non è più garantita la protezione
dalle sovratensioni della linea
telefonica.
◗Disinserire la linea telefonica dalla
presa murale.
◗Rivolgersi al Servizio Assistenza.
◗ Far vericare l’impianto elettrico
da un professionista o sostituire la
presa.

12 MAU-00044/AD

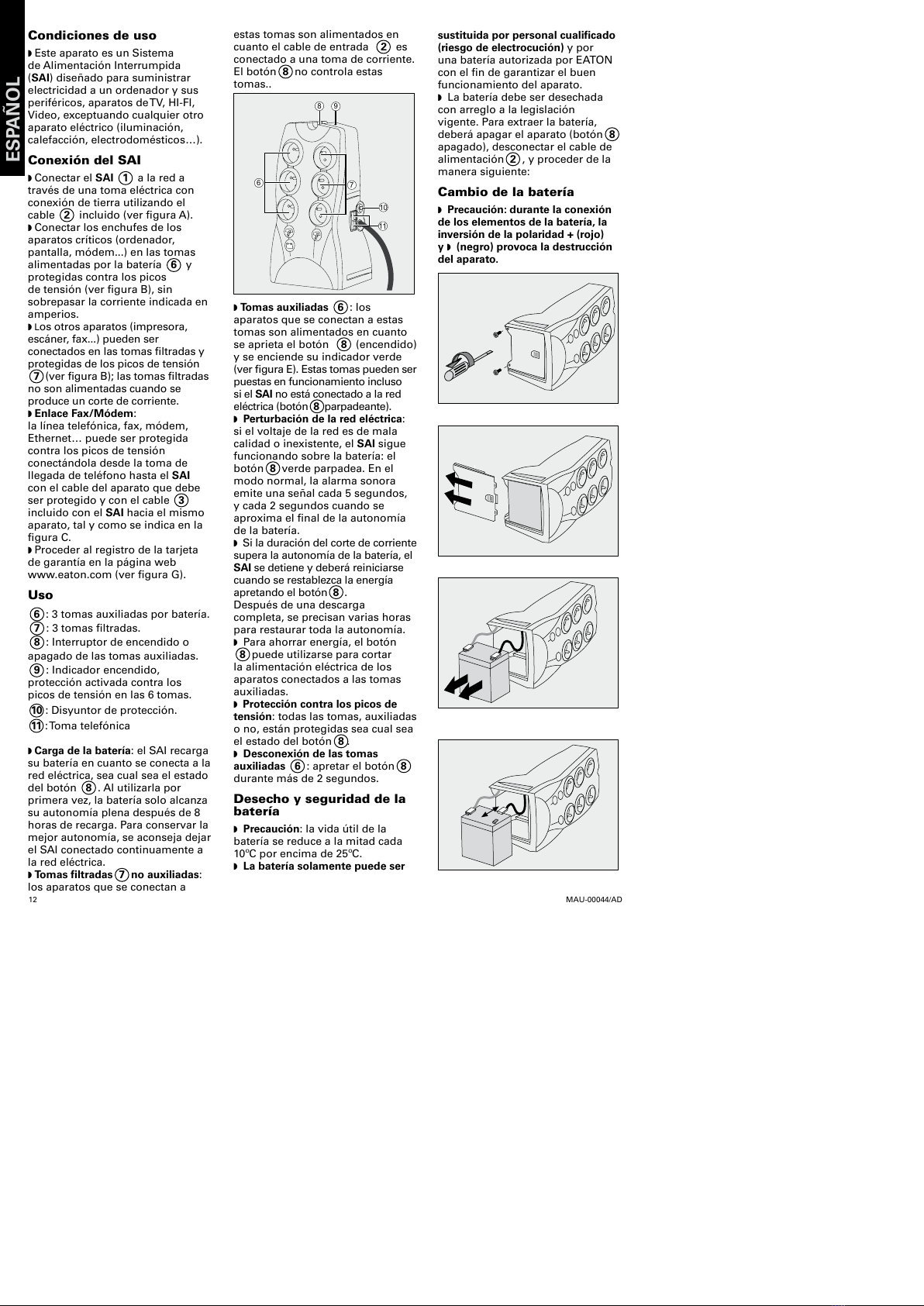

ESPAÑOL
Condiciones de uso
◗ Este aparato es un Sistema
de Alimentación Interrumpida
(SAI) diseñado para suministrar
electricidad a un ordenador y sus
periféricos, aparatos deTV, HI-FI,
Video, exceptuando cualquier otro
aparato eléctrico (iluminación,
calefacción, electrodomésticos…).
Conexión del SAI
◗ Conectar el SAI 1a la red a
través de una toma eléctrica con
conexión de tierra utilizando el
cable 2 incluido (ver gura A).
◗ Conectar los enchufes de los
aparatos críticos (ordenador,
pantalla, módem...) en las tomas
alimentadas por la batería 6y
protegidas contra los picos
de tensión (ver gura B), sin
sobrepasar la corriente indicada en
amperios.
◗ Los otros aparatos (impresora,
escáner, fax...) pueden ser
conectados en las tomas ltradas y
protegidas de los picos de tensión
7 (ver gura B); las tomas ltradas
no son alimentadas cuando se
produce un corte de corriente.
◗ Enlace Fax/Módem:
la línea telefónica, fax, módem,
Ethernet… puede ser protegida
contra los picos de tensión
conectándola desde la toma de
llegada de teléfono hasta el SAI
con el cable del aparato que debe
ser protegido y con el cable 3
incluido con el SAI hacia el mismo
aparato, tal y como se indica en la
gura C.
◗ Proceder al registro de la tarjeta
de garantía en la página web
www.eaton.com (ver gura G).
Uso
6: 3 tomas auxiliadas por batería.
7 : 3 tomas ltradas.
8: Interruptor de encendido o
apagado de las tomas auxiliadas.
9: Indicador encendido,
protección activada contra los
picos de tensión en las 6 tomas.
10 : Disyuntor de protección.
11 :Toma telefónica
◗ Carga de la batería: el SAI recarga
su batería en cuanto se conecta a la
red eléctrica, sea cual sea el estado
del botón 8 . Al utilizarla por
primera vez, la batería solo alcanza
su autonomía plena después de 8
horas de recarga. Para conservar la
mejor autonomía, se aconseja dejar
el SAI conectado continuamente a
la red eléctrica.
◗ Tomas filtradas 7 no auxiliadas:
los aparatos que se conectan a
sustituida por personal cualificado
(riesgo de electrocución) y por
una batería autorizada por EATON
con el n de garantizar el buen
funcionamiento del aparato.
◗ La batería debe ser desechada
con arreglo a la legislación
vigente. Para extraer la batería,
deberá apagar el aparato (botón 8
apagado), desconectar el cable de
alimentación 2 , y proceder de la
manera siguiente:
Cambio de la batería
◗ Precaución: durante la conexión
de los elementos de la batería, la
inversión de la polaridad + (rojo)
y ◗ (negro) provoca la destrucción
del aparato.
estas tomas son alimentados en
cuanto el cable de entrada 2es
conectado a una toma de corriente.
El botón 8no controla estas
tomas..






◗ Tomas auxiliadas 6 : los
aparatos que se conectan a estas
tomas son alimentados en cuanto
se aprieta el botón 8(encendido)
y se enciende su indicador verde
(ver gura E). Estas tomas pueden ser
puestas en funcionamiento incluso
si el SAI no está conectado a la red
eléctrica (botón 8parpadeante).
◗ Perturbación de la red eléctrica:
si el voltaje de la red es de mala
calidad o inexistente, el SAI sigue
funcionando sobre la batería: el
botón 8verde parpadea. En el
modo normal, la alarma sonora
emite una señal cada 5 segundos,
y cada 2 segundos cuando se
aproxima el nal de la autonomía
de la batería.
◗ Si la duración del corte de corriente
supera la autonomía de la batería, el
SAI se detiene y deberá reiniciarse
cuando se restablezca la energía
apretando el botón 8 .
Después de una descarga
completa, se precisan varias horas
para restaurar toda la autonomía.
◗ Para ahorrar energía, el botón
8puede utilizarse para cortar
la alimentación eléctrica de los
aparatos conectados a las tomas
auxiliadas.
◗ Protección contra los picos de
tensión: todas las tomas, auxiliadas
o no, están protegidas sea cual sea
el estado del botón 8 .
◗ Desconexión de las tomas
auxiliadas 6 : apretar el botón 8
durante más de 2 segundos.
Desecho y seguridad de la
batería
◗ Precaución: la vida útil de la
batería se reduce a la mitad cada
10ºC por encima de 25ºC.
◗ La batería solamente puede ser

13
MAU-00044/AD
ESPAÑOL
Reparación (Para cualquier información, consultar el sitio www.eaton.com o nuestro servicio de
posventa)


◗ Las tomas auxiliadas 6 no
están alimentadas.
◗Los aparatos conectados ya no
están alimentados durante un
corte del suministro eléctrico.
◗ El suministro eléctrico
funciona pero el SAI utiliza su
batería.
◗ Las tomas ltradas 7 no
están alimentadas.
Síntoma Diagnóstico Solución
◗ El botón 8 no ha sido apretado.
◗Los aparatos no están conectados
a las tomas auxiliadas 6 .
◗Apretar el botón 8 y vericar que
está encendido en verde.
◗Conectar estos aparatos a las
tomas auxiliadas 6 .
◗ Desconectar el aparato en
cuestión a la salida y rearmar el
disyuntor 10 apretando su botón.
◗Restablecer la alimentación de la
toma de corriente.
◗Desconectar el aparato en
cuestión a la salida y rearmar el
disyuntor 10 apretando su botón.
◗El botón 8 verde
parpadea:
- frecuentemente
- cada 5 segundos
- cada 2 segundos
- continuamente y la alarma
sonora emite una señal.
◗Solicitar que un profesional
compruebe la instalación eléctrica
o cambiar la toma.
1
2
3
4
5
6
7
8
9
◗El botón verde 8 está
encendido y la alarma sonora
emite una señal cada segundo.
◗ La batería ha alcanzado el nal de
su vida. ◗Encargar el cambio de la batería.
◗El SAI tiene un fallo. Las
tomas auxiliadas 6 ya no están
alimentadas.
◗Contactar con el servicio post-
venta
◗ El indicador verde 9 está
apagado
◗Ya no se garantiza la protección
contra los picos de tensión.
◗Contactar con el servicio post-
venta.
◗La línea telefónica está
perturbada o es imposible
acceder al módem.
◗Ya no se garantiza la protección
contra los picos de tensión en la línea
telefónica.
◗Desconectar la línea telefónica de
la toma de alimentación.
◗Contactar con el servicio post-
venta.
◗Desconectar el aparato en cuestión
de las tomas auxiliadas 6 .
◗El disyuntor 10 colocado bajo
el SAI se ha abierto a causa de un
exceso de sobrecarga a la salida
del SAI.
◗La toma de corriente no está
alimentada.
◗El disyuntor 10 colocado bajo
el SAI se ha abierto a causa de un
exceso de sobrecarga a la salida
del SAI.
◗El SAI funciona a menudo sobre
la batería ya que la corriente del
suministro de la toma es de mala
calidad.
◗El SAI funciona con la batería.
Principio de la autonomía.
◗ El SAI funciona con la batería. Fin
de la autonomía.
◗ El SAI está sufriendo una sobrecarga
en las tomas auxiliadas 6 .
◗El botón verde 8 está
apagado y la alarma sonora
emite una señal cada segundo.

14 MAU-00044/AD

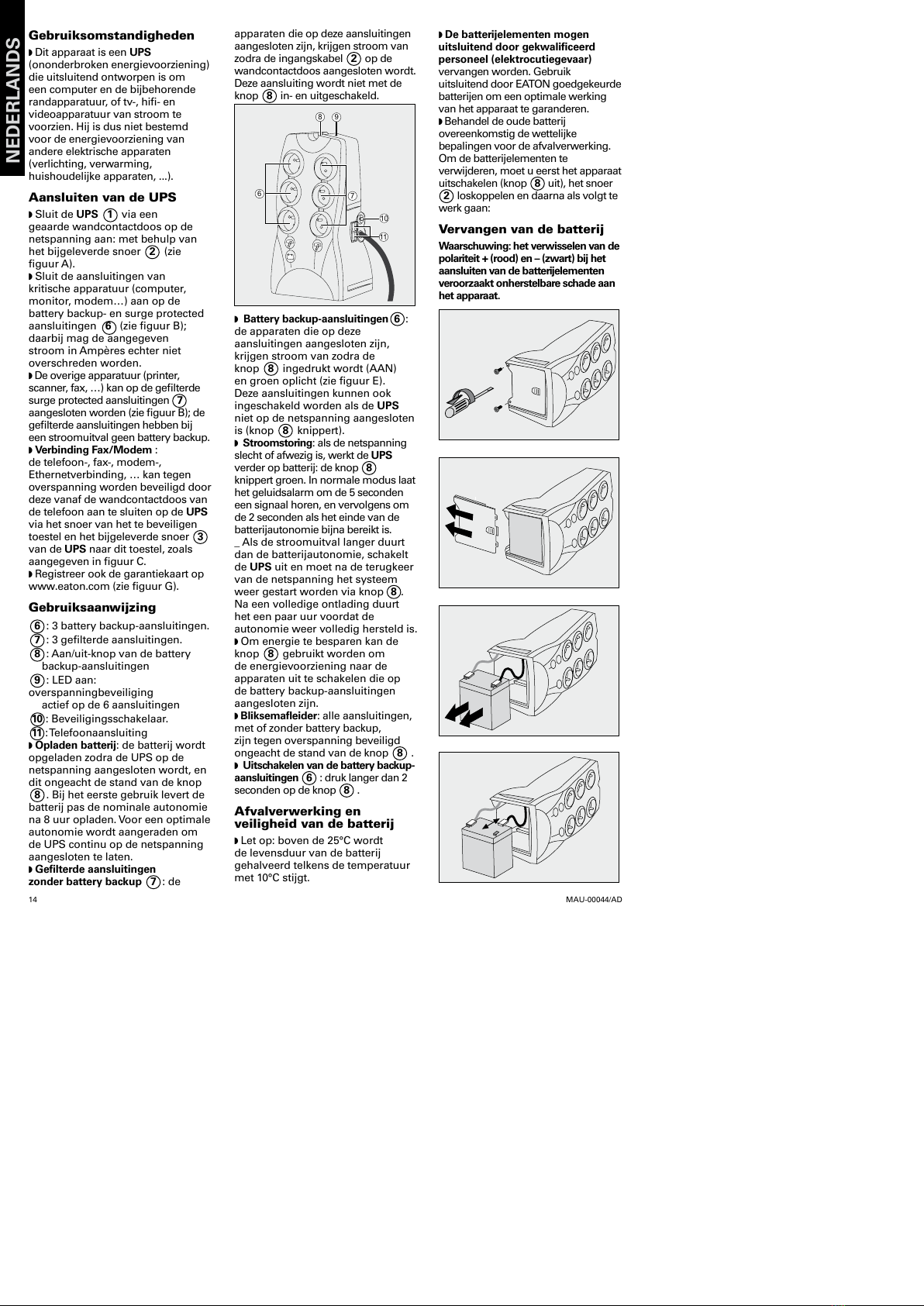

NEDERLANDS
Gebruiksomstandigheden
◗ Dit apparaat is een UPS
(ononderbroken energievoorziening)
die uitsluitend ontworpen is om
een computer en de bijbehorende
randapparatuur, of tv-, hi- en
videoapparatuur van stroom te
voorzien. Hij is dus niet bestemd
voor de energievoorziening van
andere elektrische apparaten
(verlichting, verwarming,
huishoudelijke apparaten, ...).
Aansluiten van de UPS
◗ Sluit de UPS 1 via een
geaarde wandcontactdoos op de
netspanning aan: met behulp van
het bijgeleverde snoer 2(zie
guur A).
◗ Sluit de aansluitingen van
kritische apparatuur (computer,
monitor, modem…) aan op de
battery backup- en surge protected
aansluitingen 6 (zie guur B);
daarbij mag de aangegeven
stroom in Ampères echter niet
overschreden worden.
◗ De overige apparatuur (printer,
scanner, fax, …) kan op de gelterde
surge protected aansluitingen 7
aangesloten worden (zie guur B); de
gelterde aansluitingen hebben bij
een stroomuitval geen battery backup.
◗ Verbinding Fax/Modem :
de telefoon-, fax-, modem-,
Ethernetverbinding, … kan tegen
overspanning worden beveiligd door
deze vanaf de wandcontactdoos van
de telefoon aan te sluiten op de UPS
via het snoer van het te beveiligen
toestel en het bijgeleverde snoer 3
van de UPS naar dit toestel, zoals
aangegeven in guur C.
◗ Registreer ook de garantiekaart op
www.eaton.com (zie guur G).
Gebruiksaanwijzing
6: 3 battery backup-aansluitingen.
7 : 3 gelterde aansluitingen.
8: Aan/uit-knop van de battery
backup-aansluitingen
9: LED aan:
overspanningbeveiliging
actief op de 6 aansluitingen
10 : Beveiligingsschakelaar.
11 :Telefoonaansluiting
◗ Opladen batterij: de batterij wordt
opgeladen zodra de UPS op de
netspanning aangesloten wordt, en
dit ongeacht de stand van de knop
8. Bij het eerste gebruik levert de
batterij pas de nominale autonomie
na 8 uur opladen. Voor een optimale
autonomie wordt aangeraden om
de UPS continu op de netspanning
aangesloten te laten.
◗ Gefilterde aansluitingen
zonder battery backup 7: de
◗ De batterijelementen mogen
uitsluitend door gekwalificeerd
personeel (elektrocutiegevaar)
vervangen worden. Gebruik
uitsluitend door EATON goedgekeurde
batterijen om een optimale werking
van het apparaat te garanderen.
◗ Behandel de oude batterij
overeenkomstig de wettelijke
bepalingen voor de afvalverwerking.
Om de batterijelementen te
verwijderen, moet u eerst het apparaat
uitschakelen (knop 8uit), het snoer
2 loskoppelen en daarna als volgt te
werk gaan:
Vervangen van de batterij
Waarschuwing: het verwisselen van de
polariteit + (rood) en – (zwart) bij het
aansluiten van de batterijelementen
veroorzaakt onherstelbare schade aan
het apparaat.
apparaten die op deze aansluitingen
aangesloten zijn, krijgen stroom van
zodra de ingangskabel 2 op de
wandcontactdoos aangesloten wordt.
Deze aansluiting wordt niet met de
knop 8in- en uitgeschakeld.






◗ Battery backup-aansluitingen 6:
de apparaten die op deze
aansluitingen aangesloten zijn,
krijgen stroom van zodra de
knop 8ingedrukt wordt (AAN)
en groen oplicht (zie guur E).
Deze aansluitingen kunnen ook
ingeschakeld worden als de UPS
niet op de netspanning aangesloten
is (knop 8knippert).
◗ Stroomstoring: als de netspanning
slecht of afwezig is, werkt de UPS
verder op batterij: de knop 8
knippert groen. In normale modus laat
het geluidsalarm om de 5 seconden
een signaal horen, en vervolgens om
de 2 seconden als het einde van de
batterijautonomie bijna bereikt is.
_ Als de stroomuitval langer duurt
dan de batterijautonomie, schakelt
de UPS uit en moet na de terugkeer
van de netspanning het systeem
weer gestart worden via knop 8 .
Na een volledige ontlading duurt
het een paar uur voordat de
autonomie weer volledig hersteld is.
◗ Om energie te besparen kan de
knop 8gebruikt worden om
de energievoorziening naar de
apparaten uit te schakelen die op
de battery backup-aansluitingen
aangesloten zijn.
◗ Bliksemafleider: alle aansluitingen,
met of zonder battery backup,
zijn tegen overspanning beveiligd
ongeacht de stand van de knop 8.
◗ Uitschakelen van de battery backup-
aansluitingen 6 : druk langer dan 2
seconden op de knop 8.
Afvalverwerking en
veiligheid van de batterij
◗ Let op: boven de 25°C wordt
de levensduur van de batterij
gehalveerd telkens de temperatuur
met 10°C stijgt.

15
MAU-00044/AD
NEDERLANDS

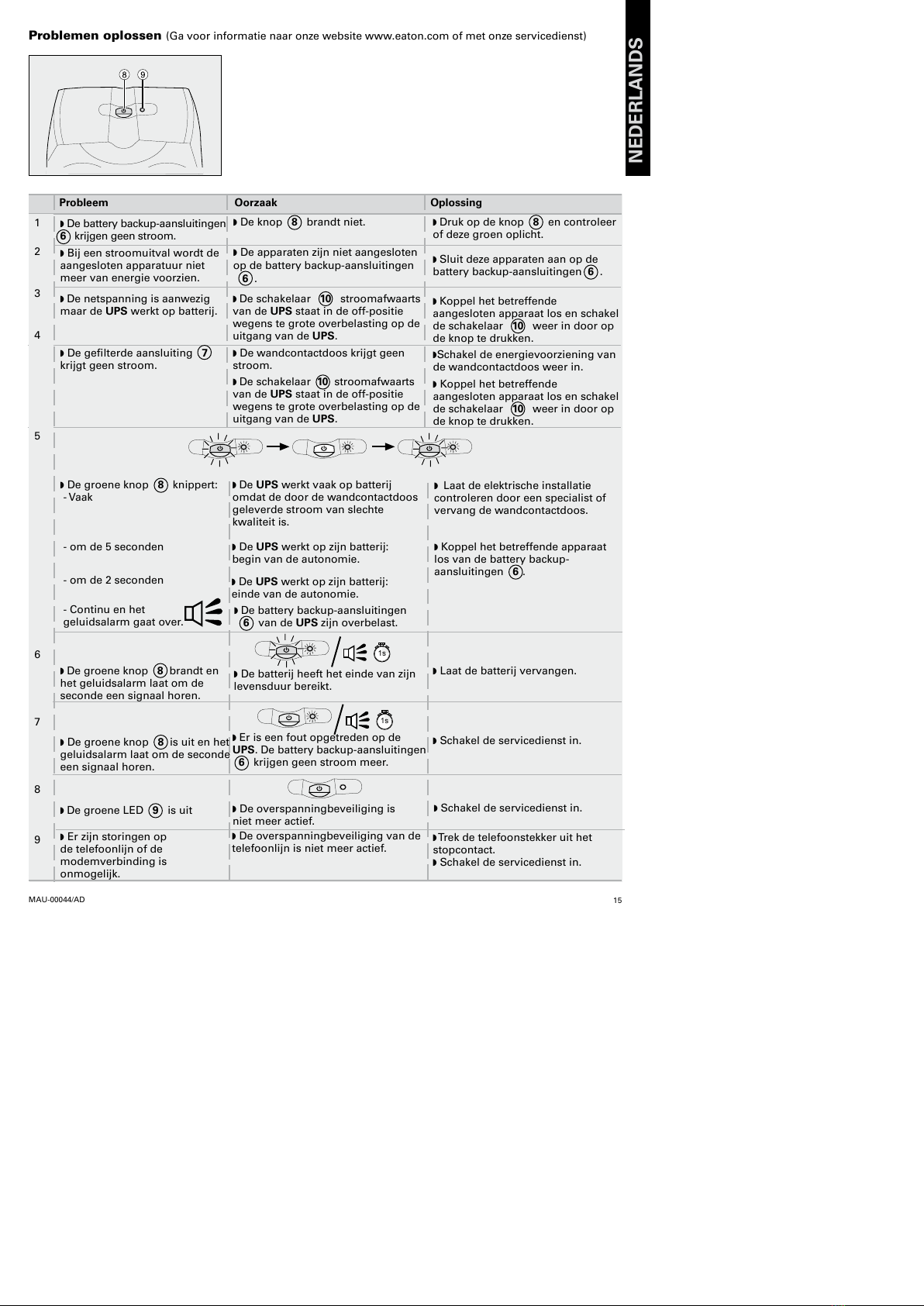

Problemen oplossen (Ga voor informatie naar onze website www.eaton.com of met onze servicedienst)


◗De battery backup-aansluitingen
6 krijgen geen stroom.
◗Bij een stroomuitval wordt de
aangesloten apparatuur niet
meer van energie voorzien.
◗ De netspanning is aanwezig
maar de UPS werkt op batterij.
◗ De gelterde aansluiting 7
krijgt geen stroom.
Probleem Oorzaak Oplossing
◗De knop 8 brandt niet.
◗De apparaten zijn niet aangesloten
op de battery backup-aansluitingen
6 .
◗ Druk op de knop 8 en controleer
of deze groen oplicht.
◗ Sluit deze apparaten aan op de
battery backup-aansluitingen 6.
◗ Koppel het betreffende
aangesloten apparaat los en schakel
de schakelaar 10 weer in door op
de knop te drukken.
◗Schakel de energievoorziening van
de wandcontactdoos weer in.
◗Koppel het betreffende
aangesloten apparaat los en schakel
de schakelaar 10 weer in door op
de knop te drukken.
◗De groene knop 8 knippert:
- Vaak
◗ De UPS werkt vaak op batterij
omdat de door de wandcontactdoos
geleverde stroom van slechte
kwaliteit is.
1
2
3
4
5
6
7
8
9
◗De UPS werkt op zijn batterij:
begin van de autonomie.
◗ De groene knop 8 brandt en
het geluidsalarm laat om de
seconde een signaal horen.
◗De batterij heeft het einde van zijn
levensduur bereikt.
◗Laat de batterij vervangen.
◗De groene knop 8 is uit en het
geluidsalarm laat om de seconde
een signaal horen.
◗ Er is een fout opgetreden op de
UPS. De battery backup-aansluitingen
6 krijgen geen stroom meer.
◗Schakel de servicedienst in.
◗ De groene LED 9 is uit
◗De overspanningbeveiliging is
niet meer actief.
◗Schakel de servicedienst in.
◗Er zijn storingen op
de telefoonlijn of de
modemverbinding is
onmogelijk.
◗De overspanningbeveiliging van de
telefoonlijn is niet meer actief.
◗Trek de telefoonstekker uit het
stopcontact.
◗Schakel de servicedienst in.
◗ Laat de elektrische installatie
controleren door een specialist of
vervang de wandcontactdoos.
◗ Koppel het betreffende apparaat
los van de battery backup-
aansluitingen 6 .
◗ De schakelaar 10 stroomafwaarts
van de UPS staat in de off-positie
wegens te grote overbelasting op de
uitgang van de UPS.
◗De wandcontactdoos krijgt geen
stroom.
◗ De schakelaar 10 stroomafwaarts
van de UPS staat in de off-positie
wegens te grote overbelasting op de
uitgang van de UPS.
◗De UPS werkt op zijn batterij:
einde van de autonomie.
- om de 5 seconden
- om de 2 seconden
- Continu en het
geluidsalarm gaat over.
◗ De battery backup-aansluitingen
6 van de UPS zijn overbelast.

16 MAU-00044/AD

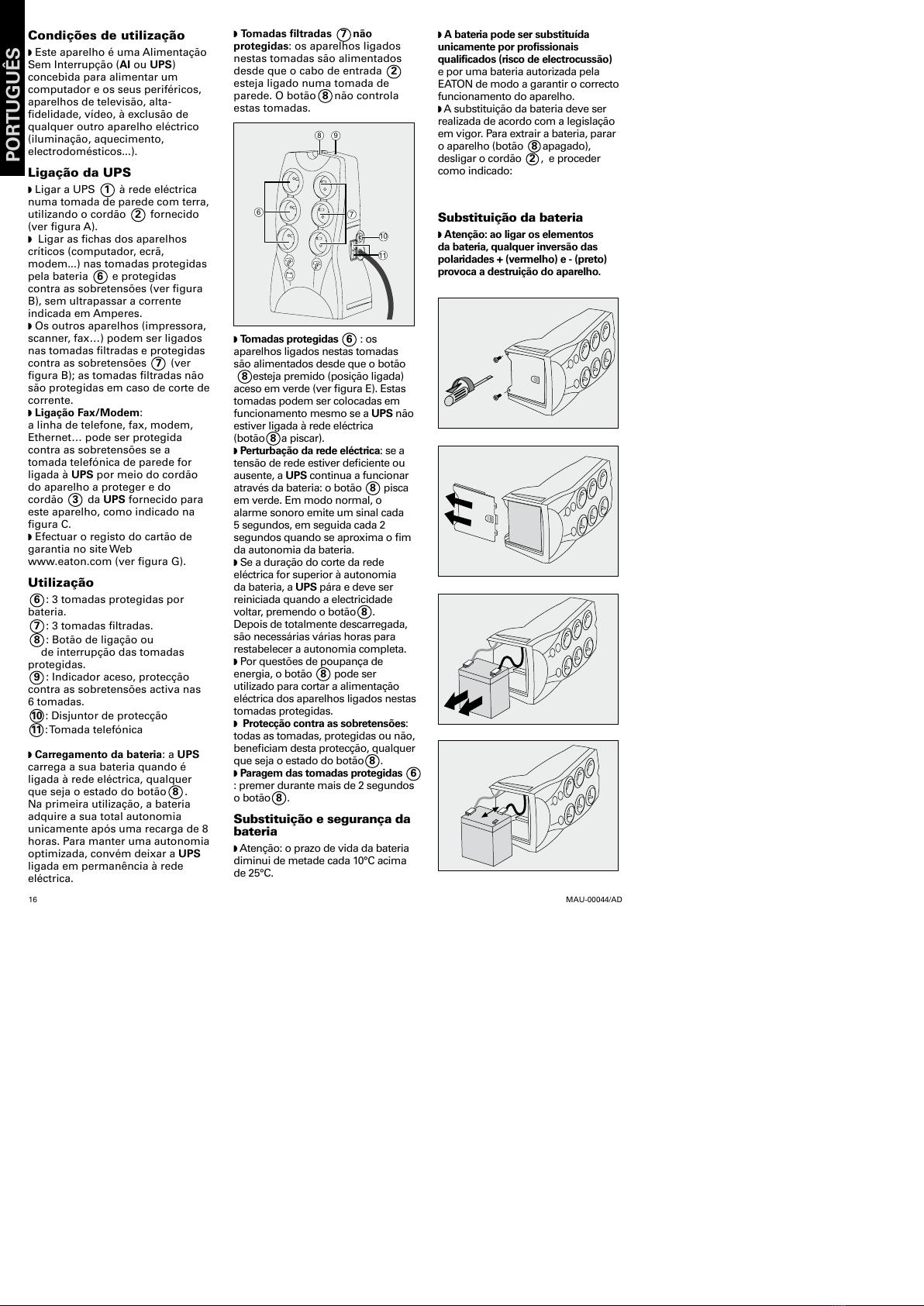

PORTUGUÊS
Condições de utilização
◗Este aparelho é uma Alimentação
Sem Interrupção (AI ou UPS)
concebida para alimentar um
computador e os seus periféricos,
aparelhos de televisão, alta-
delidade, vídeo, à exclusão de
qualquer outro aparelho eléctrico
(iluminação, aquecimento,
electrodomésticos...).
Ligação da UPS
◗Ligar a UPS 1à rede eléctrica
numa tomada de parede com terra,
utilizando o cordão 2fornecido
(ver gura A).
◗ Ligar as chas dos aparelhos
críticos (computador, ecrã,
modem...) nas tomadas protegidas
pela bateria 6e protegidas
contra as sobretensões (ver gura
B), sem ultrapassar a corrente
indicada em Amperes.
◗Os outros aparelhos (impressora,
scanner, fax…) podem ser ligados
nas tomadas ltradas e protegidas
contra as sobretensões 7(ver
gura B); as tomadas ltradas não
são protegidas em caso de corte de
corrente.
◗Ligação Fax/Modem:
a linha de telefone, fax, modem,
Ethernet… pode ser protegida
contra as sobretensões se a
tomada telefónica de parede for
ligada à UPS por meio do cordão
do aparelho a proteger e do
cordão 3da UPS fornecido para
este aparelho, como indicado na
gura C.
◗Efectuar o registo do cartão de
garantia no site Web
www.eaton.com (ver gura G).
Utilização
6: 3 tomadas protegidas por
bateria.
7 : 3 tomadas ltradas.
8: Botão de ligação ou
de interrupção das tomadas
protegidas.
9: Indicador aceso, protecção
contra as sobretensões activa nas
6 tomadas.
10 : Disjuntor de protecção
11 :Tomada telefónica
◗Carregamento da bateria: a UPS
carrega a sua bateria quando é
ligada à rede eléctrica, qualquer
que seja o estado do botão 8 .
Na primeira utilização, a bateria
adquire a sua total autonomia
unicamente após uma recarga de 8
horas. Para manter uma autonomia
optimizada, convém deixar a UPS
ligada em permanência à rede
eléctrica.
◗A bateria pode ser substituída
unicamente por profissionais
qualificados (risco de electrocussão)
e por uma bateria autorizada pela
EATON de modo a garantir o correcto
funcionamento do aparelho.
◗A substituição da bateria deve ser
realizada de acordo com a legislação
em vigor. Para extrair a bateria, parar
o aparelho (botão 8apagado),
desligar o cordão 2, e proceder
como indicado:
Substituição da bateria
◗Atenção: ao ligar os elementos
da bateria, qualquer inversão das
polaridades + (vermelho) e - (preto)
provoca a destruição do aparelho.
◗Tomadas filtradas 7 não
protegidas: os aparelhos ligados
nestas tomadas são alimentados
desde que o cabo de entrada 2
esteja ligado numa tomada de
parede. O botão 8não controla
estas tomadas.






◗Tomadas protegidas 6 : os
aparelhos ligados nestas tomadas
são alimentados desde que o botão
8esteja premido (posição ligada)
aceso em verde (ver gura E). Estas
tomadas podem ser colocadas em
funcionamento mesmo se a UPS não
estiver ligada à rede eléctrica
(botão 8a piscar).
◗Perturbação da rede eléctrica: se a
tensão de rede estiver deciente ou
ausente, a UPS continua a funcionar
através da bateria: o botão 8pisca
em verde. Em modo normal, o
alarme sonoro emite um sinal cada
5 segundos, em seguida cada 2
segundos quando se aproxima o m
da autonomia da bateria.
◗Se a duração do corte da rede
eléctrica for superior à autonomia
da bateria, a UPS pára e deve ser
reiniciada quando a electricidade
voltar, premendo o botão 8 .
Depois de totalmente descarregada,
são necessárias várias horas para
restabelecer a autonomia completa.
◗Por questões de poupança de
energia, o botão 8pode ser
utilizado para cortar a alimentação
eléctrica dos aparelhos ligados nestas
tomadas protegidas.
◗Protecção contra as sobretensões:
todas as tomadas, protegidas ou não,
beneciam desta protecção, qualquer
que seja o estado do botão 8 .
◗Paragem das tomadas protegidas 6
: premer durante mais de 2 segundos
o botão 8 .
Substituição e segurança da
bateria
◗Atenção: o prazo de vida da bateria
diminui de metade cada 10°C acima
de 25°C.

17
MAU-00044/AD
PORTUGUÊS

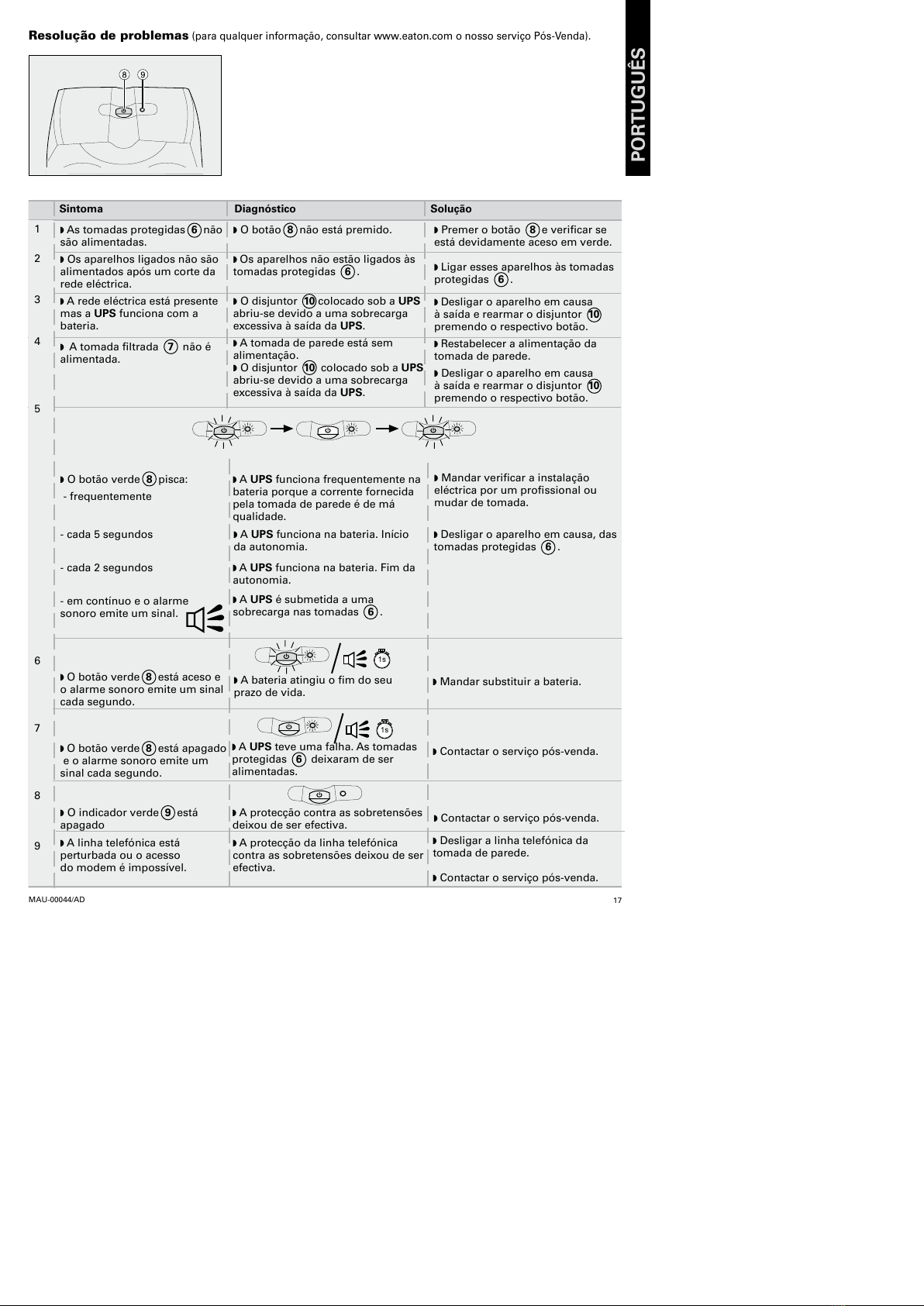

Resolução de problemas (para qualquer informação, consultar www.eaton.com o nosso serviço Pós-Venda).


◗As tomadas protegidas 6 não
são alimentadas.
◗Os aparelhos ligados não são
alimentados após um corte da
rede eléctrica.
◗A rede eléctrica está presente
mas a UPS funciona com a
bateria.
◗ A tomada ltrada 7 não é
alimentada.
Sintoma Diagnóstico Solução
◗O botão 8 não está premido.
◗ Os aparelhos não estão ligados às
tomadas protegidas 6 .
◗O disjuntor 10 colocado sob a UPS
abriu-se devido a uma sobrecarga
excessiva à saída da UPS.
◗ A tomada de parede está sem
alimentação.
◗O disjuntor 10 colocado sob a UPS
abriu-se devido a uma sobrecarga
excessiva à saída da UPS.
◗Premer o botão 8 e vericar se
está devidamente aceso em verde.
◗ Ligar esses aparelhos às tomadas
protegidas 6 .
◗ Desligar o aparelho em causa
à saída e rearmar o disjuntor 10
premendo o respectivo botão.
◗ Restabelecer a alimentação da
tomada de parede.
◗Desligar o aparelho em causa
à saída e rearmar o disjuntor 10
premendo o respectivo botão.
◗ Mandar vericar a instalação
eléctrica por um prossional ou
mudar de tomada.
◗O botão verde 8 pisca:
- frequentemente
- cada 5 segundos
- cada 2 segundos
- em contínuo e o alarme
sonoro emite um sinal.
1
2
3
4
5
6
7
8
9
◗ A UPS funciona frequentemente na
bateria porque a corrente fornecida
pela tomada de parede é de má
qualidade.
◗A UPS funciona na bateria. Fim da
autonomia.
◗A UPS funciona na bateria. Início
da autonomia.
◗ O botão verde 8 está aceso e
o alarme sonoro emite um sinal
cada segundo.
◗ A bateria atingiu o m do seu
prazo de vida.
◗Mandar substituir a bateria.
◗ O botão verde 8 está apagado
e o alarme sonoro emite um
sinal cada segundo.
◗Contactar o serviço pós-venda.
◗O indicador verde 9 está
apagado
◗ A protecção contra as sobretensões
deixou de ser efectiva.
◗Contactar o serviço pós-venda.
◗A linha telefónica está
perturbada ou o acesso
do modem é impossível.
◗A protecção da linha telefónica
contra as sobretensões deixou de ser
efectiva.
◗Desligar a linha telefónica da
tomada de parede.
◗Contactar o serviço pós-venda.
◗ A UPS é submetida a uma
sobrecarga nas tomadas 6 .
◗Desligar o aparelho em causa, das
tomadas protegidas 6 .
◗A UPS teve uma falha. As tomadas
protegidas 6 deixaram de ser
alimentadas.

18 MAU-00044/AD

19
MAU-00044/AD
www.eaton.com


