Ecler Audeo 108 User manual

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D’EMPLOI
BEDIENUNGSANLEITUNG
AUDEO108

3
INSTRUCTION MANUAL
1. IMPORTANT REMARK 04
2.WARNINGS 04
3.INTRODUCTION 04
4.CONNECTIONS 05
5. PLACEMENT AND MOUNTING 06
6. TECHNICAL CHARACTERISTICS 23
All numbers subject to variation due to production tolerances. ECLER, S.A. reserves the right to make changes or
improvements in manufacturing or design which may affect specifications.

4
1. IMPORTANT REMARK
Congratulations! You are the owner of a carefully designed and manufactured equipment.
We thank you for trusting in us and choosing our AUDEO Series loudspeaker cabinets.
In order to get the optimum operation and efficiency from this unit, it is VERY IMPORTANT
- before you plug anything - to read this manual very carefully and bear in mind all considerations
specified within it. We strongly recommend that its maintenance be carried out by our Authorized
Technical services.
2. WARNINGS
No user serviceable parts exist inside these units.
Never use this unit in the proximity of water.
Do not expose the unit to water splashing, nor place liquid containers on top of it.
Avoid placing the unit next to heat sources such as spotlights or heaters.
Use only the accessories specified by the manufacturer, employing the correct
accessories for each application.
3. INTRODUCTION
The AUDEO acoustic cabinet is the result of a profound analysis of present and future
needs for playing music and announcements. Some of the most evident and direct applications for
the AUDEO cabinet are shops, department stores, schools, conference rooms, hotels, industries,
offices, museums, halls, hospitals, leisure areas, etc. But the Ecler design team has attempted to go
even further and, being well aware of the enormous variety of areas and situations in which an
acoustic cabinet can be used, has made the wishes of more demanding installers, architects and
decorators a reality:
x Integration. The attractive external appearance of the cabinets and their mounts, and the
ease and speed with which they can be installed and positioned them make them the perfect choice
for a wide number of appliations and architectural environments.
x Exclusivity. There is no other cabinet quite like it. It is a unique Ecler design that is
different, personal and most importantly can be adapted to a wide variety of situations. It consists of
a two-way system with a tweeter in the centre surrounded by a woofer.
x Flexibility. The AUDEO comes with a switch at the rear that lets you configure the sound
cabinet for its desired function. All of the cabinets can work in low or high impedance, and in the
latter case, at different levels of power. Simple, quick and versatile.
x Reliability and quality. The AUDEO is, first and foremost, a sound cabinet with a surprising
sound quality, especially given its size. This is due to its optimized design and carefully-selected
components.
x Suitable for outdoor installation: IP54 qualification.

5
4. CONNECTIONS

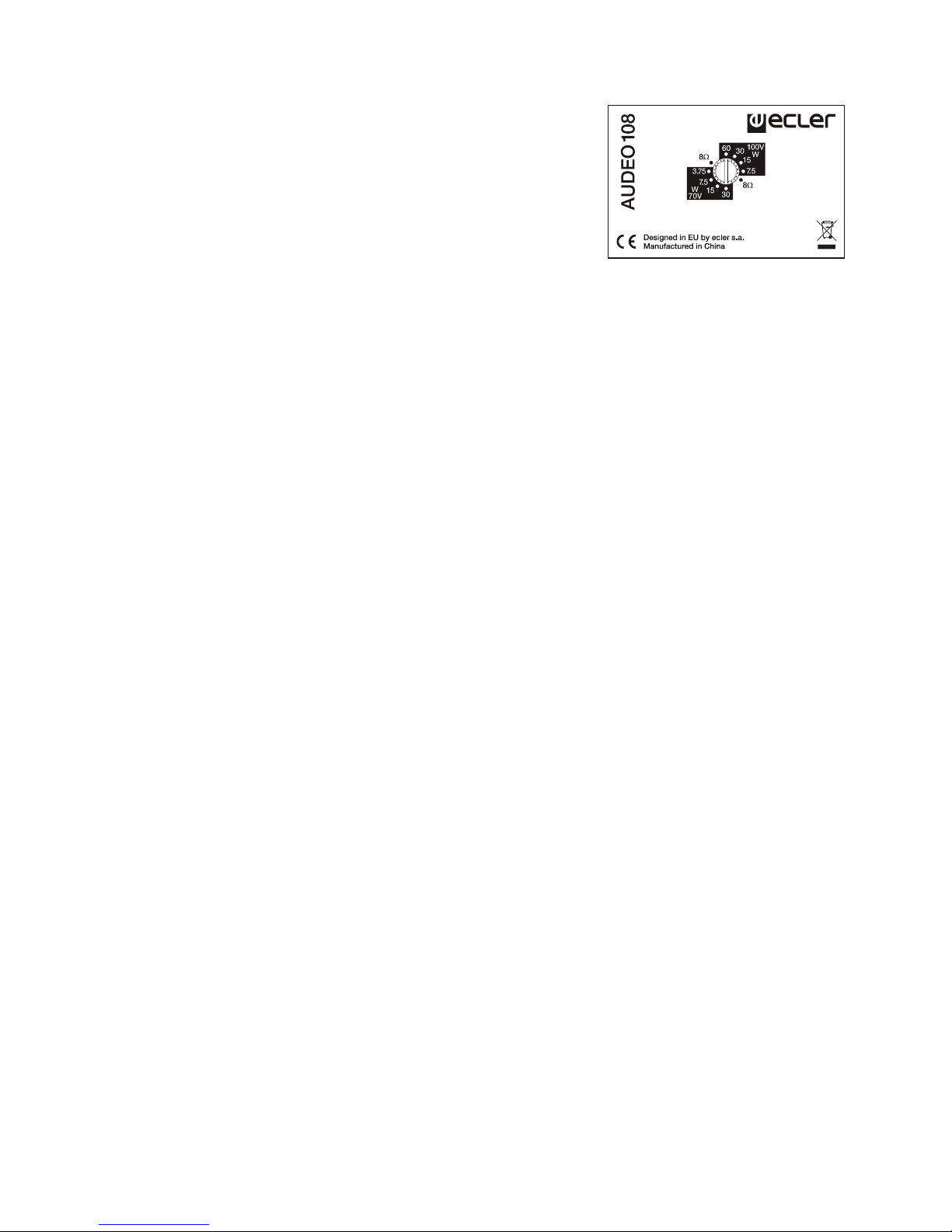

The AUDEO108 allows for operation at high or low
impedance. For this purpose, there is a five-position switch on
the rear panel that allows you to select the operating mode. The
first four switch positions allow the system to operate in high-
impedance mode and the fifth, in low-impedance mode. (*)
The four 100 V power line switch positions allow you to
set the maximum power that will be used by each unit. Thus, in areas where a low sound level is
required, the lower positions are used (7.5 or 15 W, while in areas in which a higher level is required,
the higher positions are used (30 or 60 W.
Note: If you use the speaker in 70V installations, the power for the 100V position will be
half the amount shown on the switch. When used in 50V installations, it will be a fourth of the
amount.
The fifth position corresponds to operation in low impedance (8 :) and a maximum power
of 100 W. In the case of adopting this configuration, the amplifier limits must be considered when
connecting several speakers to its output, especially if the impedance of the system falls below 4 :.
In addition, it is important for the cable connecting the amplifier and speaker outputs to be of good
quality and as short as possible; this is particularly important if large distances are to be covered and
the impedance of the speakers is low.
(*) N.B.: The system of distributing the speakers on a 100V/70V line has historical origins in the need to
mix speakers with different impedances and/or power capacities on the same line or amplification
channel without having to worry about the total impedance of the resulting system. Also, this solution
allows you to use longer lengths of cable with a considerably lower section than is normally used in low-
impedance installations with minimum power loss.
CAUTION:
The AUDEO108 is delivered with the switch in the 100 V/60 W position. If you accidentally hook
the system up to a low-impedance amplifier, no damage will be done to the speaker, but it will
perform far below its real capabilities. If you accidentally connect the speaker to a 100 V
network in the 8
:
position, this will cause serious damage to the speaker.

6
5. PLACEMENT AND MOUNTING
Consider following general rules:
x Place the loudspeaker cabinet on solid and firm surfaces.
x No obstacles should stand between the enclosures and the audience.
x Although the speakers can be used outdoors, they should not be directly exposed to
sunlight or rain.
x Always adjust the output sound pressure levels to the reproduction requirements. Despite
their small size, they can produce significantly higher pressure levels than home speakers.
The AUDEO packaging contains everything you need to install the enclosures:
x Two articulated wall mounts (one per cabinet).
x Six screws and six 6 mm wall anchors (three per cabinet).
x One M5 Allen key.
x Two safety steel sling to protect against accidental detachment (one per cabinet).
x Two terminal block connectors (one per cabinet).
x An instruction manual.
x Two warranty forms (one per cabinet).
Wall mounting procedure:
1. Drill three 6 mm holes in the wall, coinciding with the position of the mount holes.
2. Insert three 6 mm rawl plugs in the holes.
3. Fasten the safety guide at the back of the mount (as shown in the diagram).
4. Put the mount in place, after first passing the sling and speaker cable through the square
hole of the mount. Insert and tighten the screws supplied, holding the mount firmly against
the wall.
5. Use the terminal block connector to connect the speaker cable to the connector on the
back part of the cabinet. Make sure to line up the right polarity on the terminals and ensure
the cable goes through the square hole on the mount guide.
6. Put the cabinet in its final position by sliding it vertically downwards so that the guide on
the back fits into the mount guide.
7. Fasten the safety cable to the back of the cabinet to prevent it from accidentally falling and
causing damage to objects and/or people.
8. Move the cabinet until it is in the correct position in terms as regards the vertical and
horizontal axes. Tighten the Allen screws on the mount to secure that position at both
axes.
9. Set the power switch to the desired position.
10. Conceal the excess length of the guide and cable (a few centimetres) by inserting it in the
opening in the mount.

7

8
MANUAL DE INSTRUCCIONES
1. NOTA IMPORTANTE 09
2. PRECAUCIONES 09
3. INTRODUCCIÓN 09
4.CONEXIONADO 10
5. UBICACIÓN Y MONTAJE 11
6. CARACTERÍSTICAS TÉCNICAS 23
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de
realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.

9
1. NOTA IMPORTANTE
Enhorabuena. Vd. posee el resultado de un cuidado diseño y de una esmerada fabricación.
Agradecemos su confianza por haber elegido nuestra caja acústica serie AUDEO.
Para conseguir su máxima operatividad y rendimiento es MUY IMPORTANTE, antes de su
conexión, leer detenidamente y tener muy presentes las consideraciones que en este manual se
especifican. Para garantizar un óptimo funcionamiento, recomendamos que su mantenimiento sea
llevado a cabo por nuestros Servicios Técnicos autorizados.
2. PRECAUCIONES
No existen partes ajustables por el usuario en el interior de estos equipos.
No utilice este aparato cerca del agua.
No exponga los equipos a salpicaduras.
Evite colocar recipientes que contengan líquidos sobre ellos.
Evite colocar los equipos cerca de fuentes de calor, focos o estufas.
Utilice únicamente los accesorios especificados por el fabricante y adecuados a cada cometido.
3. INTRODUCCIÓN
El recinto acústico AUDEO es fruto de un profundo análisis de las necesidades presentes
y futuras en lo que a reproducción de música y avisos concierne. Comercios, grandes superficies,
escuelas, salas de conferencia, hoteles, industrias, oficinas, museos, salones de actos, hospitales,
espacios lúdicos, etc. son algunas de las más evidentes y directas aplicaciones del recinto AUDEO.
Pero el equipo de diseño de Ecler ha querido ir más lejos y, consciente de la gran variedad de
espacios y situaciones en las que un recinto acústico puede encontrarse, ha convertido en realidad
los deseos de los cada vez más exigentes instaladores, arquitectos y decoradores:
x Integración. El cuidado aspecto externo de los recintos y de sus soportes, así como la
facilidad y rapidez que ofrecen para instalarlos y orientarlos, los convierten en ideales para un gran
número de aplicaciones y entornos arquitectónicos.
x Exclusividad. No hay otra caja igual. Se trata de un diseño único de Ecler, distinto,
personal y lo más importante: adaptable a muy diversas situaciones. Consiste en un sistema de dos
vías con un altavoz de agudos concéntrico con el de medios-graves.
x Flexibilidad. Las AUDEO equipan un conmutador en su cara posterior que permite
configurar la caja acústica de acuerdo con la función que deba desempeñar. Todos los recintos
pueden funcionar en baja o alta impedancia, y en este último caso con 4 distintas potencias. Simple,
rápido y versátil.
x Fiabilidad y calidad. Por encima de todo, AUDEO es una caja acústica con una
sorprendente calidad de reproducción sonora dadas sus dimensiones. A ello contribuye su
esmerado diseño y la cuidada selección de sus componentes.
x Aptitud para instalación en exteriores: calificación IP54.

10
4. CONEXIONADO
Las AUDEO108 admiten funcionamiento en alta o baja
impedancia. En este sentido dispone en su panel posterior de un
conmutador de 5 posiciones que permite seleccionar su modo
de trabajo. Las 4 primeras posiciones permiten que el sistema
trabaje en alta impedancia y la quinta en baja impedancia. (*)
Las 4 posiciones del selector de potencia para línea de
100 V permitirán configurar la potencia máxima con que trabajará cada unidad. Así, en zonas en las
que se desee un bajo nivel sonoro, se utilizarán las posiciones inferiores 7,5 o 15 W, mientras que
en zonas en las que se desee mayor nivel, las posiciones superiores 30 o 60 W.
Nota: en caso de utilizar el altavoz en instalaciones a 70V las potencias correspondientes
para la posición 100V se verán reducidas a la mitad de las indicadas en el conmutador. Para el caso
de instalaciones a 50V, a una cuarta parte.
La quinta posición corresponde al funcionamiento en baja impedancia (8:) y una potencia
máxima de 100 W. En el caso de adoptar esta configuración deberá tener presentes las limitaciones
del amplificador al conectar varios altavoces a su salida, en especial si la impedancia del conjunto
desciende por debajo de 4:. Asimismo, es importante que el cable de conexión que une las salidas
del amplificador y los altavoces sea de buena calidad y lo más corto posible; esto reviste
importancia especial cuando las distancias a cubrir son grandes y la impedancia de los altavoces es
baja.
(*) Nota: El sistema de distribución de altavoces sobre línea de 100V/70V surge históricamente de la
necesidad técnica de mezclar altavoces de distintas impedancias y/o potencias sobre una misma línea o
canal de amplificación, todo ello sin necesidad de preocuparse por la impedancia total del conjunto
resultante. Adicionalmente esta solución permite emplear, con mínimas pérdidas de potencia, largas
tiradas de cable y de una sección sensiblemente inferior a la empleada habitualmente en la instalación
en baja impedancia.
¡ATENCIÓN!:
Las AUDEO108 se sirven de origen con el conmutador en posición 100V/60W. Si conecta el
sistema accidentalmente a un amplificador en baja impedancia no producirá ningún daño al
altavoz pero éste rendirá muy por debajo de sus prestaciones. En el caso de conectar
accidentalmente el altavoz a una red de 100V en posición 8
:
lo dañará gravemente.

11
5. UBICACIÓN Y MONTAJE
Como reglas generales se observarán las siguientes:
x Instalar siempre la unidad en superficies sólidas y firmes.
x Para una buena reproducción sonora no debe existir ningún obstáculo entre los recintos y
la audiencia.
x Si bien las cajas acústicas son aptas para funcionar en exteriores, éstas no deben estar
directamente sometidas a los agentes climáticos: sol o lluvia.
x Adecue los niveles de presión sonora a las necesidades de reproducción. A pesar de su
reducido tamaño, AUDEO tiene un rendimiento muy superior al de los altavoces
domésticos.
En el embalaje de las AUDEO encontrará todo lo necesario para completar la instalación de las
dos unidades:
x Dos soportes articulados de montaje en pared (uno por caja).
x Seis tornillos y seis tacos de pared de 6mm (tres por caja).
x Una llave Allen M5.
x Dos latiguillos metálicos de seguridad contra eventuales desprendimientos (uno por caja).
x Dos regletas de tornillos (una por caja).
x Un Manual de instrucciones.
x Dos impresos de garantía (uno por caja).
Procedimiento de instalación en pared:
1. Realice tres taladros de 6 mm. en la pared, coincidiendo con la posición de los orificios del
soporte.
2. Inserte en ellos tres tacos de pared de 6 mm.
3. Sujete el latiguillo de seguridad en el posterior del soporte (según diagrama).
4. Coloque el soporte en su ubicación, pasando previamente el latiguillo y el cable del
altavoz por el orificio cuadrado del soporte. Inserte y enrosque los tornillos suministrados,
sujetando firmemente el soporte a la pared.
5. Conecte el cable de altavoz al conector de la parte trasera de la caja, empleando para ello
la regleta de tornillos suministrada. Preste atención a la correcta polaridad de los
terminales y a que el cable pase a través del orificio de forma cuadrada del soporte.
6. Sitúe la caja acústica en su posición final deslizándola verticalmente hacia abajo para que
la guía de su cara posterior encaje con la guía del soporte.
7. Sujete el cable de seguridad en la parte posterior de la caja acústica, con el objeto de que
ésta no caiga accidentalmente y ocasione daños materiales y/o personales.
8. Oriente la caja hasta obtener la posición deseada en los ejes vertical y horizontal. Apriete
los tornillos Allen del soporte para fijar dicha posición en ambos ejes.
9. Ajuste el selector de potencia a la posición deseada.
10. Oculte el sobrante del latiguillo y del cable (unos pocos centímetros) recogiéndolo en el
hueco del soporte.

12

13
NOTICE D’EMPLOI
1. NOTE IMPORTANTE 14
2. PRÉCAUTIONS 14
3.INTRODUCTION 14
4. CÂBLAGE 15
5. POSITIONNEMENT ET MONTAGE 16
6. CARACTÉRISTIQUES TECHNIQUES 23
Le contenu de ce manuel peut être amené à changer, du fait de tolérances de production. La société ECLER S.A. se
réserve le droit d'apporter des modifications ou des améliorations à la fabrication ou à la conception du produit,
susceptibles d'affecter les spécifications de ce dernier.

14
1. NOTE IMPORTANTE
Félicitations. Votre acquisition est le fruit d'une conception soignée et d'une fabrication
experte. Nous vous remercions de la confiance que vous nous témoignez par le choix de notre
enceinte acoustique de la gamme AUDEO.
Pour exploiter au mieux toutes les fonctionnalités et obtenir un rendement maximal, il est
TRÈS IMPORTANT de lire attentivement et de suivre les recommandations de ce manuel avant
toute connexion. Pour garantir un fonctionnement optimal, nous recommandons que toute
maintenance soit effectuée par nos services techniques agréés.
2. PRÉCAUTIONS
Aucune pièce n'est réglable par l'utilisateur à l'intérieur de cet équipement.
N'utilisez pas cet équipement avec de l'eau à proximité.
Ne l'exposez pas à des projections et évitez de placer dessus des récipients qui
contiennent des liquides.
Évitez de le placer près de sources de chaleur, foyers ou poêles.
N'utilisez que les accessoires préconisés par le fabricant et adaptés à chaque application.
3. INTRODUCTION
L’enceinte acoustique AUDEO est le fruit d’une profonde analyse des besoins présents et
futurs en matière de diffusion de musique d’ambiance et d’avertissements audio. Commerces,
grandes surfaces, écoles, salles de conférence, hôtels, industries, bureaux, musées, salles de
réunion, hôpitaux, espaces ludiques, etc., sont quelques-unes des applications les plus évidentes et
les plus directes de l’enceinte AUDEO. Mais l’équipe de design d’Ecler a voulu aller encore plus loin
et, consciente de la grande variété d’espaces et de situations où trouver une enceinte acoustique,
elle a transformé en réalité les souhaits d’installateurs, d’architectes et de décorateurs toujours plus
exigeants :
x Intégration. L’aspect externe soigné des enceintes et de leurs supports ainsi que leur
facilité et leur rapidité d’installation et d’orientation en font la solution idéale dans un grand nombre
d’applications et d’environnements architecturaux.
x Exclusivité. Cette enceinte ne ressemble à aucune autre. Il s’agit d’une conception unique
d’Ecler, différente, personnelle et, le plus important : adaptable à des situations très diverses. Elle se
compose d’un système à deux voies avec un haut-parleur d’aigus concentrique avec celui des
moyens-graves.
x Flexibilité. Les enceintes AUDEO sont dotées sur la face arrière d’un commutateur qui
permet de configurer l'enceinte acoustique suivant sa fonction. Toutes les enceintes peuvent
fonctionner à basse ou haute impédance, et, dans ce dernier cas, à 4 puissances différentes.
Simple, rapide et multifonction.
x Fiabilité et qualité. Par-dessus tout, AUDEO est une enceinte acoustique d’une qualité de
reproduction sonore surprenante pour sa taille. Y contribuent son design élégant et le soin apporté à
la sélection de ses composants.
x Enceinte adaptée aux installations en extérieur : indice de protection IP54.

15
4. CABLAGE
Les enceintes AUDEO108 peuvent fonctionner à haute
ou basse impédance. Pour cela, elles disposent sur leur
panneau arrière d’un commutateur à 5 positions qui permet de
sélectionner leur mode de fonctionnement. Les 4 premières
permettent au système de fonctionner à haute impédance et la
cinquième à basse impédance. (*)
Les 4 positions du sélecteur de puissance pour une ligne de 100 V permettent de
configurer la puissance de fonctionnement maximale de chaque unité. Ainsi, dans les endroits où un
faible niveau sonore est souhaité, on utilise les positions inférieures 7,5 à 15 W, tandis que, dans les
endroits où il est souhaité un niveau sonore supérieur, on utilise les positions supérieures 30 ou
60 W.
Remarque : si vous utilisez le haut-parleur dans des installations à 70V, les puissances
correspondant à la position de 100V sont réduites à la moitié de celles indiquées sur le
commutateur et, dans le cas d’installations à 50V, à un quart.
La cinquième position correspond à un fonctionnement à basse impédance (8 :) et à une
puissance maximale de 100 W. Si cette configuration est adoptée, il faut prendre en compte les
limites de l’amplificateur si l’on souhaite connecter différents haut-parleurs à sa sortie, en particulier
si l’impédance de l’ensemble descend en-dessous de 4:. De même, il est important que le câble de
connexion qui relie les sorties de l’amplificateur et les haut-parleurs soit de bonne qualité et le plus
court possible, surtout si les distances à couvrir sont grandes et l’impédance des haut-parleurs
faible.
(*) Remarque : Le système de distribution des haut-parleurs sur la ligne de 100V/70V vient
historiquement de la contrainte technique de combiner des haut-parleurs de différentes impédances
et/ou puissances sur une même ligne ou un même canal d’amplification, tout cela sans avoir besoin de
se préoccuper de l’impédance totale de l’ensemble. De plus, cette solution permet d’utiliser, avec une
perte de puissance minimale, des morceaux de câbles longs et d’une section sensiblement inférieure à
celle utilisée habituellement dans les installations à faible impédance.
ATTENTION :
Les AUDEO108 sont fournies d’origine avec le commutateur sur la position 100V/60W. Si vous
branchez accidentellement le système sur un amplificateur à faible impédance, cela
n’endommagera pas le haut-parleur, mais il fonctionnera très en-dessous de ses capacités. Si
vous branchez accidentellement le haut-parleur à un réseau de 100 V en position 8
:
, vous
risquez de l’endommager sérieusement.

16
5. POSITIONNEMENT ET MONTAGE
Respectez les règles générales suivantes:
x Installez toujours les enceintes sur des surfaces solides et stables.
x Pour une bonne reproduction sonore, il ne doit pas y avoir d'obstacle entre l'enceinte et le
public.
x Bien que les enceintes puissent fonctionner en extérieur, elles ne doivent pas être
directement soumises aux agents climatiques comme le soleil ou la pluie.
x Adaptez les niveaux de pression sonore aux besoins de diffusion. Malgré leur taille
réduite, les AUDEO ont un rendement bien supérieur à celui d'enceintes domestiques.
Dans l'emballage de l'AUDEO se trouve tout le nécessaire pour effectuer l'installation des
enceintes:
x Deux supports articulés de montage mural (un par enceinte).
x Six vis et six chevilles murales de 6 mm (trois par enceinte).
x Une clé Allen M5.
x Deux élingues de sécurité métalliques en cas de chute éventuelle (une par enceinte).
x Deux borniers vissables (un par enceinte).
x Un mode d’emploi.
x Deux copies de garantie (une par enceinte).
Procédure d’installation au mur :
1. Percez trois trous de 6 mm dans le mur correspondant à l’emplacement des orifices du
support.
2. Insérez-y trois chevilles murales de 6 mm.
3. Fixez l'élingue de sécurité à l’arrière du support (comme indiqué sur le diagramme).
4. Installez le support à son emplacement en faisant passer au préalable l'élingue et le câble
du haut-parleur dans l’orifice carré du support. Insérez et serrez les vis fournies et fixez
fermement le support au mur.
5. Branchez le câble du haut-parleur sur le connecteur de la partie arrière de l'enceinte à
l’aide du bornier vissable fourni. Veillez à la polarité correcte des extrémités et à ce que le
câble passe bien par l’orifice carré du support.
6. Placez l'enceinte en position finale en la faisant glisser verticalement jusqu’en bas, de telle
sorte que le rail de sa face arrière s’encastre dans celui du support.
7. Fixez l'élingue de sécurité à la partie arrière de l'enceinte acoustique, afin d’éviter toute
chute accidentelle risquant d’entraîner d’éventuels dommages matériels et lésions
corporelles.
8. Orientez l'enceinte dans la position souhaitée sur les axes vertical et horizontal. Serrez les
vis Allen du support pour maintenir l'enceinte en position sur les deux axes.
9. Réglez le sélecteur de puissance sur la position souhaitée.
10. Cachez le restant de lélingue et du câble (quelques centimètres) dans le creux du support.

17

18
BEDIENUNGSANLEITUNG
1. WICHTIGE VORBEMERKUNG 19
2. SICHERHEITSMASSNAHMEN 19
3. EINFÜHRUNG 19
4. ANSCHLÜSSE 20
5. AUFSTELLUNGSORT UND MONTAGE 21
6. TECHNISCHE DATEN 23
Alle angegebenen Werte unterliegen gewissen Schwankungen infolge Produktionstoleranzen. ECLER S.A. behält sich
das Recht zu Änderungen oder Weiterentwicklungen in Produktion oder Design vor, die Abweichungen der
technischen Daten zur Folge haben können.

19
1. WICHTIGE VORBEMERKUNG
Herzlichen Glückwunsch! Sie besitzen hiermit ein hochwertiges Gerät als Ergebnis eines
hohen Entwicklungsaufwandes und sorgfältiger Fertigungsplanung. Wir danken Ihnen für das
Vertrauen, daß Sie sich für unsere AUDEO Lautsprecherboxen entschieden haben.
Um die maximale Leistung und eine zuverlässige Funktion zu erreichen, ist es sehr WICHTIG, vor
dem Anschluß der Boxen alle Ausführungen in dieser Bedienungsanleitung genau zu lesen.
Eventuelle Reparaturen sollten nur von unserer technischen Service Abteilung durchgeführt werden,
um einen optimalen Betrieb sicherzustellen.
2. SICHERHEITSMASSNAHMEN
Im Inneren des Gerätes befinden sich keine für den Benutzer gedachte
Bedienelemente.
Es darf kein Regen oder andere Flüssigkeiten in das Gerät gelangen. Stellen Sie
niemals Flüssigkeitbehälter auf die Gerätoberfläche.
Halten Sie das Gerät von Hitzequellen wie Heizgeräte oder Scheinwerfer fern.
Benutzen Sie ausschließlich das von ECLER empfohlene Montagezubehör und verwenden Sie das
Zubehör immer zum richtigen Zweck.
3. EINFÜHRUNG
Die Lautsprecherbox AUDEO ist das Ergebnis einer gründlichen Analyse der heutigen und
zukünftigen Anforderungen in Bezug auf die Wiedergabe von Musik und Signalen. Geschäfte,
Kaufhäuser, Schulen, Konferenzsäle, Hotels, Betriebe, Büros, Veranstaltungsräume,
Krankenhäuser, Freizeiträume usw. sind nur einige der offensichtlichsten und direkten
Anwendungsbereiche der Lautsprecherbox AUDEO. Doch das Entwicklerteam von Ecler wollte in
seiner Arbeit noch weiter gehen und hat unter Berücksichtigung der großen Vielfalt und
Verschiedenartigkeit der Räume und Bedingungen, unter denen eine Lautsprecherbox zum Einsatz
kommen kann, die Wünsche der immer anspruchsvolleren Installateure, Architekten und
Raumausstatter Wirklichkeit werden lassen:
x Integrierung. Die sorgfältige externe Ausarbeitung und das edle Aussehen der
Lautsprecherboxen und ihrer Aufnahmen sowie die einfache und schnelle Art ihres Einbaus und
ihrer Ausrichtung machen sie zur idealen Lösung bei einer Vielzahl von Anwendungen und baulichen
Umgebungen.
x Exklusivität. Es gibt keine andere Lautsprecherbox wie diese. Dabei handelt es sich um
ein einzigartiges Design von Ecler, einen ganz und gar andersartigen und individuellen Entwurf.
Doch vor allem kann die Lautsprecherbox an völlig unterschiedliche Bedingungen angepasst
werden. Sie besitzt ein Zwei-Kanal-System mit einem mit den Mittel- und Tieftönern konzentrischen
Hochtöner.
x Flexibilität. Die Baureihe AUDEO ist auf der Rückseite mit einem Schalter versehen, über
den die Lautsprecherbox je nach auszuführender Funktion eingestellt werden kann. Alle Boxen
können nieder- oder hochohmig betrieben werden, sowie im letzteren Fall mit 4 verschiedenen
Leistungen. Einfach, schnell und vielseitig.

20
x Zuverlässigkeit und Qualität. AUDEO ist jedoch vor allem eine Lautsprecherbox mit einer
für ihre Abmessungen ungewöhnlich guten Klangqualität. Dazu tragen ihr durchdachtes Design und
die sorgfältige Auswahl der verwendeten Bauteile bei.
x Geeignet für Außenanlagen: Schutzart IP 54.
4. ANSCHLÜSSE
AUDEO108 ermöglichen einen hoch- oder
niederohmigen Betrieb. Dazu verfügt die Lautsprecherbox auf
ihrer Rückseite über einen Wählschalter mit 5 Schaltstellungen,
mit dem die Betriebsart gewählt werden kann. Die 4 ersten
Schaltstellungen ermöglichen den hochohmigen Betrieb (100-V-
Leitung) der Anlage und die 5. Schaltstellung ist für den
niederohmigen Betrieb bestimmt. (*)
Die 4 Schaltstellungen des Leistungswählschalters für die 100-V-Leitung ermöglichen die
Einstellung der Höchstleistung, mit der jede Einheit arbeitet. So werden in Bereichen, in denen ein
niedriger Schallpegel gewünscht ist, die tieferen Schaltstellungen 7,5 oder 15 W verwendet, während
in Bereichen, in denen ein höherer Schallpegel vorgesehen ist, die oberen Schaltstellungen 30 oder
60 W gewählt werden.
Hinweis: Wenn der Lautsprecher in 70V-Installationen verwendet wird, halbieren sich die
auf dem Schalter für die Position 100V angegebenen Leistungswerte entsprechend. Für 50V-
Installationen betragen sie ein Viertel.
Die fünfte Schaltstellung entspricht dem niederohmigen Betrieb (8 :) und einer
Höchstleistung von 100 W. Sollte diese Einstellung vorgenommen werden, sind die Begrenzungen
des Verstärkers beim Anschluss von mehreren Lautsprechern am Ausgang zu berücksichtigen,
besonders wenn die Impedanz der gesamten Anlage unter 4 :sinkt. Ebenso ist darauf zu achten,
dass das Anschlusskabel, das die Ausgänge des Verstärkers und die Lautsprecher verbindet, von
guter Qualität und möglichst kurz ist. Dies ist besonders bei großen Entfernungen und einer
niedrigen Impedanz der Lautsprecher von Bedeutung.
(*) Hinweis: Das Verteilungssystem von Lautsprechern auf einer 100-V-70-V-Leitung entsteht
ursprünglich aus der technischen Notwendigkeit, Lautsprecher mit unterschiedlicher Impedanz bzw.
Leistung auf einer gleichen Leitung oder dem gleichen Verstärkerkanal zu mischen, all dies ohne sich um
die Gesamtimpedanz der Anlage kümmern zu müssen. Diese Lösung ermöglicht außerdem die
Verlegung von langen Kabelstrecken und von Kabeln mit einem deutlich geringeren Querschnitt als dem
bei niederohmigen Installationen verwendeten Kabelquerschnitt mit nur minimalen Leistungsverlusten.
ACHTUNG!
Die Lautsprecherboxen AUDEO108 werden am Ausgangspunkt mit dem Wählschalter
100 V / 60 W versorgt. Wenn die Anlage ungewollt an einen niederohmigen Verstärker
angeschlossen werden sollte, entsteht am Lautsprecher kein Schaden, jedoch arbeitet dieser
weit unter seiner Leistung. Im Falle eines ungewollten Anschlusses an ein 100-V-Netz in
Position 8
:
wird der Lautsprecher schwer beschädigt.
