Ecoflam BLU TS 1700.1 PR HT User manual

Technical data
Dati tecnici
Données techniques
Datos técnicos
Технические характеристики
Operating instructions
Istruzioni per l’uso
Notice d’emploi
Manual de uso
Руководство по эксплуатации
Electric diagrams
Schemi elettrico
Schémas électrique
Esquemas eléctrico
Электрические схемы
Spare parts list
Parti ricambi
Pièces de rechange
Piezas de recambio
Запчасти
GAS BURNERS
EN
IT
FR
ES
RU
BLU TS 1700.1 PR HT
BLU TS 2000.1 PR HT
BLU TS 2000.1 PR TC GN SGT HT 230-50 3143197
15-02-2016
www.ecoflamburners.com

Overview - Index of contents / Panoramica - Indice dei contenuti / Vue d'ensemble - Table des matières
Descripción - Sumario / Обзор - Содержание
Technical data
Dati tecnici
Données techniques
Datos técnicos
Технические характеристики
EN
IT
FR
ES
RU
3
Dimensions
Dimensioni
Dimensions
Dimensiones
Размеры
EN
IT
FR
ES
RU
4
Operating instructions for authorised specialists EN 5 - 14
Istruzione per l’uso per il personale qualificato IT 15 - 24
Notice d’emploi pour l’installateur spécialiste FR 25 - 34
Instrucciones de montaje para el instalador especialista ES 35 - 44
Инструкция по эксплутации Предназначено для
квалифицированных специалистов по установке RU 45 - 54
Electric diagrams
Schemi elettrico
Schémas électrique
Esquemas eléctrico
Электрические схемы
EN
IT
FR
ES
RU
55 - 58
Spare parts list
Parti di ricambio
Pièces de rechange
Piezas de recambio
Запчасти
EN
IT
FR
ES
RU
59 - 60
Conformity declaration
Dichiarazione di conformità
Déclaration de conformite
Declaración de conformidad
Сертификат соответствия
EN
IT
FR
ES
RU
61
RU
ES
FR
IT
EN
420010484201
www.ecoflam-burners.com
2

Technical data - Dati tecnici - Données techniques - Datos técnicos - Технические
характеристики BLU TS 1700.1 PR HT BLU TS 2000.1 PR HT
Burner output max/min kW - kcal/h
Potenza bruciatore max/min kW - kcal/h
Puissance du brûleur max/min kW - kcal/h
Potencia del quemador máx/mín kW - kcal/h
Мощность горелки макс./мин., кВт - ккал/час
1770 342 2150 414
1.526.000 295.000 1.853.450 356.900
Operation Funzionamento Fonctionnement Funcionamiento Moдифиkaция Progressive mechanical gas / Modulating with PID
Regulating ratio Rapporto di regolazione Rapport de régulation Relación de regulación Коэффициент
регулирования 1:4
Fuel Combustibile Fuel Combustible Топливо
Natural Gas (L.C.V. 8.570 kcal/Nm3), LPG (L.C.V. 22.260 kcal/Nm3)
(G20) Hu = 10,35 kWh/m3- (G25) Hu = 8,83 kWh/m3
(G31) Hu = 25,89 kWh/m3
Emission class Classe di emissione Classe d’émission Tipo de emisión Класс выделения
загрязняющих веществ Standard Class 2 - GAS EN676 (<120 mg/kWh)
Control box Apparecchiatura di
controllo Coffret de sécurité Cajetín de seguridad Блок управления и
безопасности SIEMENS LGB 22
Gas train Rampa gas Rampe gaz Rampa de gas Газовая рампа GAS TRAIN TABLE - DIFFERENT MODELS / CONFIGUATIONS
Gas connection Allacciamento gas Raccordement gaz Conexión de gas Подсоединение газа Rp 20 3/4” - Rp 25 1” - Rp 32 1”1/4 - Rp 40 1”1/2 - Rp 50 2”
Gas input pressure Pressione di ingresso
gas Pression d’entrée du gaz Presión de entrada
del gas Давление газа на входе SEE GAS TRAIN MATCHING TABLE
LPG input pressure Pressione di ingresso
LPG
Pression d’entrée du gaz propane Presión de entrada LPG Давление LPG на входе SEE GAS TRAIN MATCHING TABLE
Air regulation Air flap
Regolazione aria Serranda dell'aria
Réglage de l’air Volet d’air
Ajuste del aire Válvula de aire
Настройка подачи воздуха Воздушная заслонка 1
Flame monitor Rivelatore di fiamma Surveillance de flamme Vigilancia de llama Контроль пламени ionization Ignition transformer Trasformatore
d'accensione Allumeur Encendedor Устройство розжига cofi
Voltage Tensione Tension Tensión Напряжение 230-400 V / 50 Hz
Weight Peso Poids Peso Приблизительная масса
Protection level Classe di protezione Indice de protection Índice de protección Класс электрозащиты IP55 Sound pressure level dB(A)
Livello pressione sonora dB(A)
Niveau presion acoustique dB(A)
Nivel de presion acústico dB(A) Уровень шума, dB(A)
Ambient temp. for storage
Temperatura ambiente di stoccaggio
Température ambiante de stockage
Temperatura ambiente de almacenamiento температура хранения -20°…+70° C
Temperature for use
Temperatura d’utilizzazione Température d’utilisation Temperatura ambiente
de utilización Рабочая температура -10°…+60° C
Overview / Panoramica / Vue d'ensemble / Descripción / Обзор
RU
ES
FR
IT
EN
420010484201 www.ecoflam-burners.com 3

4www.ecoflam-burners.com 420010484201
EN
IT
FR
ES
RU
Overview - Dimensions / Panoramica - Dimensioni / Vue d'ensemble - Dimensions / Descripción - Dimensiones / Обзор - Размеры
X
Y
Z
Packaging
Model XY Z kg
BLU TS 1700.1 PR 920 1290 720
BLU TS 2000.1 PR 920 1290 720 94
Model A B C DD1 E F G I LMNO
BLU TS 1700.1 PR 922 444 478 345 545 710 250 375 270 270 M16 125 250 BLU TS 2000.1 PR 922 444 478 345 545 710 270 375 270 270 M16 125 250
15
157,5 157,5
15
51 75
2
51
345
782
∅
12
AIR FLANGE
Model a b c
BLU TS 1700.1 PR 330 340 Ø 18 BLU TS 2000.1 PR 330 340 Ø 18
I3040
b
R
30
L
30 30
a
c
C
B
A
N
O
G
D - D1E
F
L
I
M

5
www.ecoflam-burners.com
420010484201
EN
Contents - Index - General warnings
Important notes
BLU TS burners are designed
for the low-pollutant combustion of natural
gas and Liquefied Petroleum Gas.
The design and function of the burners
comply with standard EN676. Assembly
and commissioning must be carried out
only by authorised specialists and all
applicable guidelines and directives must
be observed.
Burner description
BLU TS are progressive, fully automatic,
duoblock type burners.
The special design of the burner head
provides low-polluting combustion with
high efficiency. In line with testing as
defined by EN676, the values comply
with emissions class 2 (NOx<120mg/kWh)
Emissions values may differ, depending on
combustion chamber dimensions,
combustion chamber load and the firing
system (three-pass boilers, boilers with
reverse firing).
They are suitable for use with all heat
generators complying with EN 303 or for
use with hot air generators complying with
DIN 4794, and DIN 30697 within their
respective performance range.
Use for any other application requires the
approval of Ecoflam.
The following standards should be
observed in order to ensure safe,
environmentally sound and
energy-efficient operation:
EN 676
Forced-draught gas burners
EN 226
Connection of fuel oil and forced-draught
gas burners to a heat generator.
EN 60335-1, -2-102
Specification for safety of household and
similar electrical appliances, particular
requirements for gas burning appliances.
Installation location
The burner must not be operated in rooms
containing aggressive vapours (e.g. spray,
perchloroethylene, hydrocarbon
tetrachloride, solvent, etc.) or tending to
heavy dust formation or high air humidity.
Adequate ventilation must be provided at
the place of installation of the furnace
system to ensure a reliable supply with
combustion air.
Variations may arise as a result of local
regulations.
We can accept no warranty liability
whatsoever for loss, damage or injury
caused by any of the following:
- Inappropriate use.
- Incorrect assembly or repair by the
customer or any third party, including the
fitting of non-original parts.
Provision of the system and the
operating instructions
The firing system manufacturer must
supply the operator of the system with
operating and maintenance instructions on
or before final delivery. These instructions
should be displayed in a prominent
location at the point of installation of the
heat generator, and should include the
address and telephone number of the
nearest customer service centre.
Notes for the operator
The system should be inspected by a
specialist at least once a year. It is
advisable to take out a maintenance
contract to guarantee regular servicing.
Ecoflam burners have been designed and built in compliance with all current regulations
and directives.
All burners comply to the safety and energy saving operation regulations within the standard
of their respective performance range. The quality is guaranteed by a quality and management
system certified in accordance with ISO 9001:2008.
Overview Technical data 3
Dimensions 4
Contents Index 5
General warnings 5
Burner description 6
Function General safety functions 7
Control and safety unit SIEMENS 8
Installation Burner assembly 9
Electrical connection 10
Checks before commissioning 10
Start up Adjusting burner output 11
Air pressure switch adjustment - setting gas pressostat 12
Service Maintenance 13
Troubleshooting 14
Overview Electrical diagrams 55-58
Spare parts list 59-60

6www.ecoflam-burners.com 420010484201
EN
Scope of delivery
The burner is delivered in a modular system of
packagings i.e. separate set/box:
BBCH: Burner Body with Combustion Head
with flange.
- 1 bag including :- multilanguage technical manual.
- spanner.
- screws, nuts and washer.
GT: separate Gas Train
KIT & ACS are managed and delivered separately
Contents - Burner description
KIT & ACS delivered separately
F6 Air pressure switch
T1 Ignition transformer
5 Housing
8 Blast tube
15 Burner flange
103B Servomotor
15
8
5
103B
F6
T1
BLU TS 2000.1 LN PAB TC HT
BLU TS Gas
RANGE NAME BY FUEL TYPE
BLU TS 2000.1 2150 kW
MODEL SIZE
-Standard Class 2 - GAS EN676 (≤120 mg/kWh)
LN Low NOx Class 3 - GAS EN676 (≤80 mg/kWh)
EMISSIONS
PAB 2 stages soft start
PR 2 stages progressive mechanical
PRE 2 stages modulating electronic
OPERATION TYPE
TC Short head
TL Long head
HEAD TYPE
230-400 Volt, 50 Hz
60 230-400 Volt, 60 Hz
ELECTRICAL POWER SUPPLY
Normal
SSpecial
OOEM
TYPE
HT High temperature
CV Continuos ventilation
EQUIPMENT

7
www.ecoflam-burners.com
420010484201
EN
Function - General safety functions

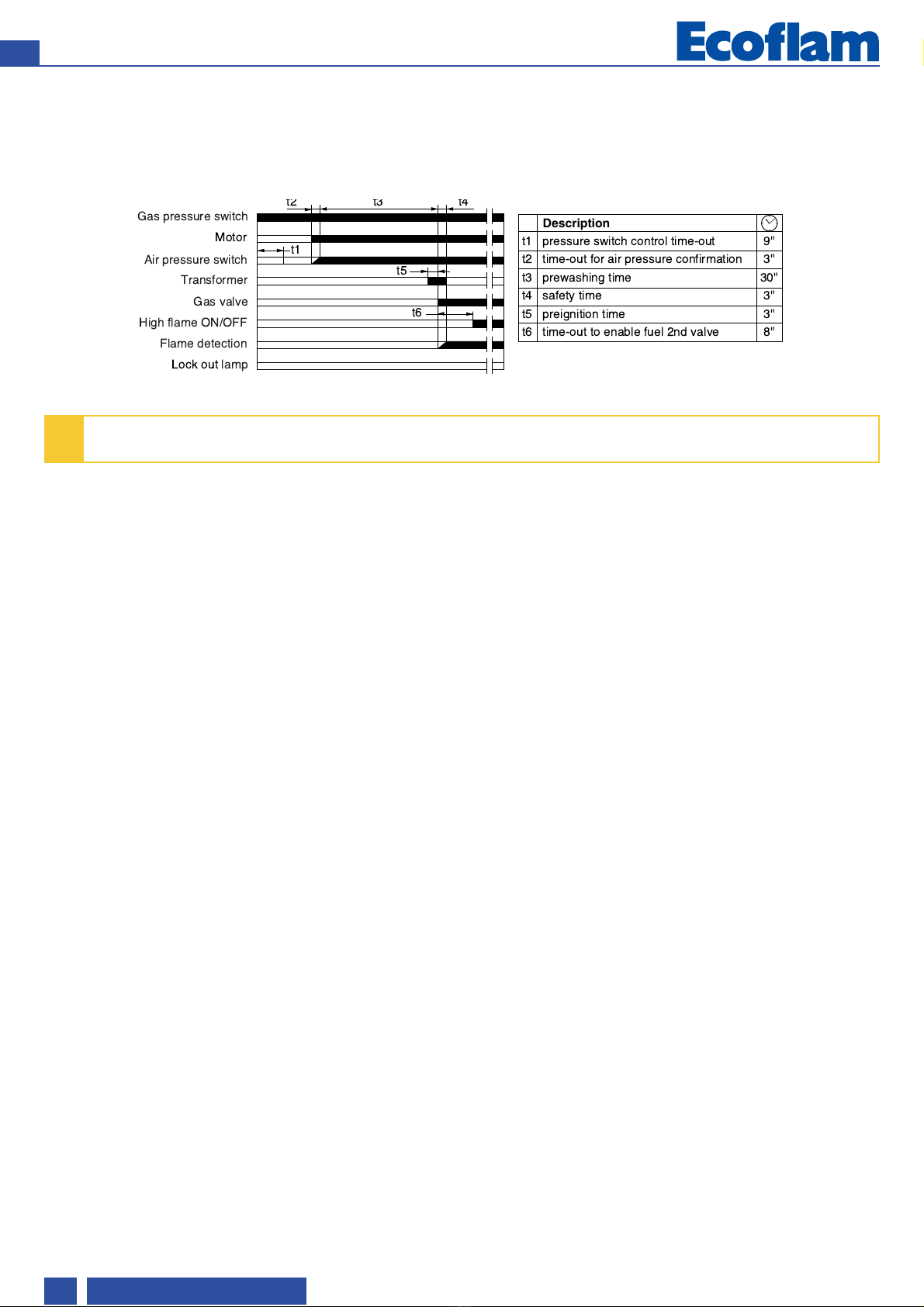

Description of functions
When the system is switched on for the
first time, after a power failure or safety
shutdown, after a lack of gas or after the
system has been out of operation for 24
hours, the pre-ventilation period of 30
seconds begins.
During pre-purge period:
- blower pressure is monitored
- the combustion chamber is monitored for
flame signals.
At the end of the pre-purge period:
- ignition is switched on.
- main and safety valve are opened.
- burner starts.
Monitoring
The flame is monitored by an ionization
probe. The probe is insulated and fitted to
the gas head and is routed
through the flame disc into the flame
zone. The probe must not have any
electrical contact with earthed parts.
The burner switches to lock-out if a short
circuit occurs between the probe and
the burner earth.
During burner operation, an ionised
zone is produced in the gas flame
through which a rectified current flows
from the probe to the burner head.
Safety functions
- If no flame is produced when the burner
is started (gas release), the burner will be
switched off at the end of the safety
period, and the gas valve will close.
- If the flame goes out during operation,
the gas supply is interrupted and the
control unit goes to block.
- If there is a lack of air during reventilation
or operation, the control unit goes to
block.
- If there is a lack of gas, the burner does
not begin operation or switches off.
In the event of controller shutdown
- Controller thermostat interrupts heat
request.
- Gas solenoid valves close.
- Flame goes out.
- Burner motor switches off.
- Burner is ready for operation.
1 108 143 106 Y12 104F4 119 pBrY13 F6
F4 Minimum gas pressure switch
F6 Air pressure switch
Y13 Main solenoid valve
Y12 Safety solenoid valve
1 Thermally-triggered safety shut-off valve (installation resident)
104 Gas pressure regulator
106 Filter
108 Gas ball valve (installation resident)
119pBr Measuring point for gas outlet pressure
143 Antivibration coupling (installation resident).

8www.ecoflam-burners.com 420010484201
EN
The Siemens control box starts the fan and begins the pre-purging of the combustion chamber. The air pressure switch controls the
correct operation. At the end of the pre-purging phase, the ignition transformer cuts-in followed by the opening of the gas valves. In case
of missed ignition or accidental shutdown, the ionisation probe cuts-in and set the burner in lockout mode within the safety time.
!Always disconnect the power supply before installing or removing the control unit Do not attempt to open or carry out repairs on
the control unit.

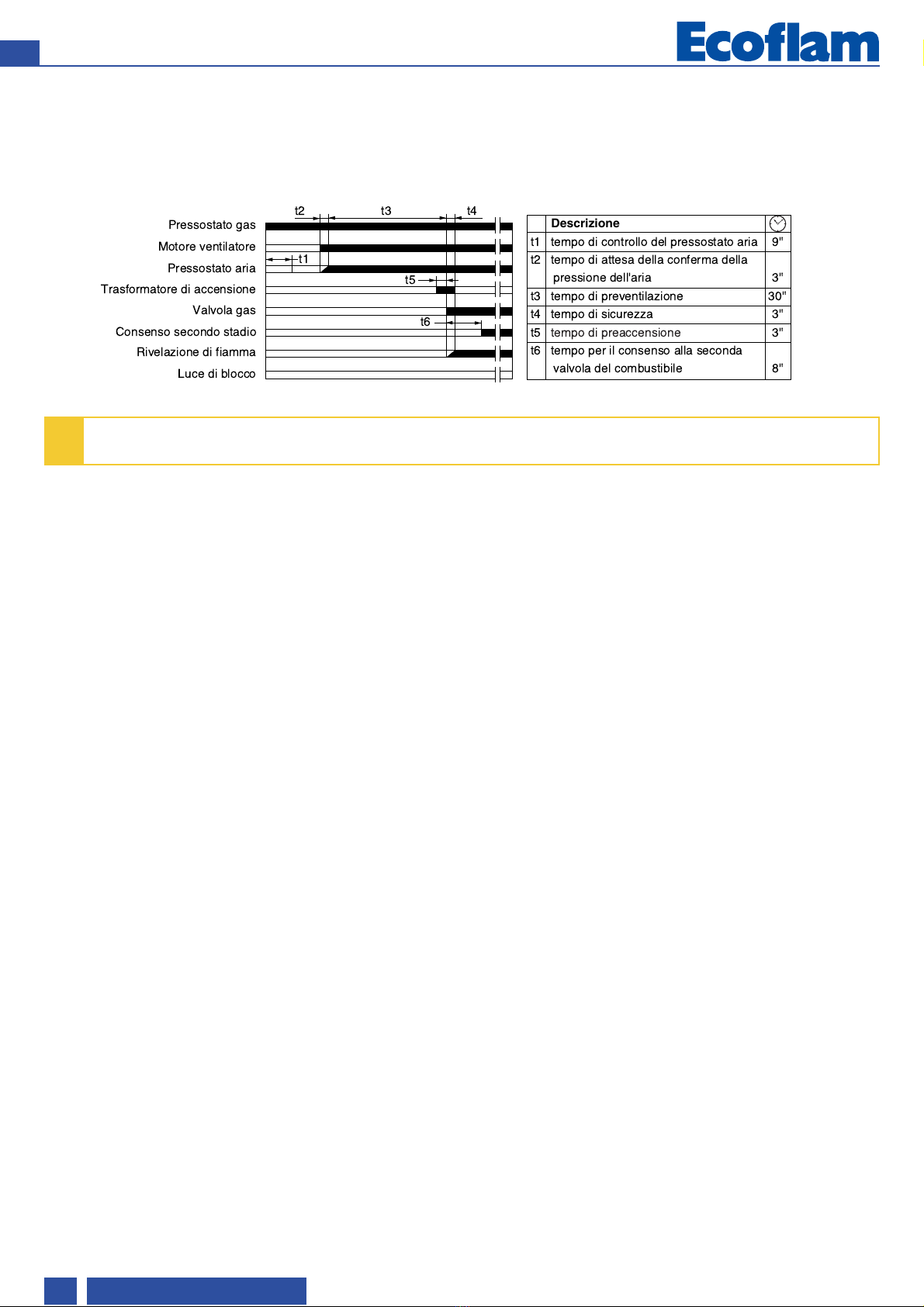

Function - Siemens LGB22 control and safety unit
!  "
# 
$ 
%&  '()'##

* " +&

$ " +&

 



Description
 " +&  ; 56
 ;   "  6
 "+&  86
 <  6
 "  6
 ;      96

9
www.ecoflam-burners.com
420010484201
EN
Installation - Burner assembly
Burner blast tube insertion depth and
brickwork
Unless otherwise specified by the boiler
manufacturer, heat generators without a
cooled front wall require brickwork or
insulation 5 as shown in the illustration.
The brickwork must not protrude beyond
the leading edge of the blast tube, and
should have a minimum conical angle of
60°. Gap 6 must be filled with an elastic,
non-combustible insulation material. For
boilers with reverse firing, the minimum
burner tube insertion depth A as specified
in the boiler manufacturer’s instructions
must be observed.
On boilers the blast tube insertion depth
should be observed as per the boiler
manufacturer's instructions.
Reverse flame boiler :
A = 50-100 mm.
Three pass boilers :
A1 = 50-100 mm.
Exhaust system
To avoid unfavourable noise emissions,
right-angled connectors should not be
used on the flue gas side of the boiler.
Burner assembly
The burner is fixed to the boiler.
Installation:
• fix the flange 3to the boiler with
the screws 4
Removal:
• loosen the screws and remove the
burner.
General regulations applying to the
gas connection
• The gas train must only be connected
to the gas mains by a recognised
specialist.
• The cross-section of the gas line should
be of a size designed to guarantee that the
gas flow pressure does not drop below the
specified level.
• A manual shut-off valve (not supplied)
must be fitted upstream of the gas train.
Ø r
Gas lines
When installing the gas lines and gas train,
the general EN676 directives and
guidelines must be observed.
Additional accessories and kits shall be
installed by the installer in accordance to
the local safety regulations and codes of
practise.
LEGENDA
Pf: Back pressure of furnace
Pb: Pressure of burner (combustion head
+ complete gas train)
Pin: Minimum inlet pressure
4
3
A
A1

10 www.ecoflam-burners.com 420010484201
EN
Installation - Electrical connection - Checks before commissioning
Electrical connection
The electrical installation and connection
work must only be carried out by an
authorised electrical specialist.
All applicable rules and regulations must
be observed.
The electrical installation should include a
type A circuit breaker.
The applicable guidelines and
directives must be observed, as well as
the electrical circuit diagram supplied
with the burner!
• Check to ensure that the power supply
voltage is as specified in the electric
diagram and in data plate.
• Burner fuse: 5 A.
Electrical connection (plug-in)
It must be possible to disconnect the
burner from the mains using an
omnipolar shutdown device complying
with the standards in force. The burner
and heat generator (boiler) are connected
to the terminal block of the cabinet (fig.1).
Connecting the gas train
Connect the gas train to the plugs on the
burner (fig.2).
The burners are produced with
connections suitable for power supply
400 V three-phase.
The burners with electric motors of an
output lower or equal to 7,5 kW can be
Checks before commissioning
The following must be checked before
initial commissioning:
• That the burner is assembled in
accordance with the instructions given
here.
• That the burner is pre-set in accordance
with the values in the adjustment table.
• Setting the combustion components.
• The heat generator must be ready for
operation, and the operating regulations
for the heat generator must be observed.
• All electrical connections must be correct.
• The heat generator and heating system
must be filled with water and the
circulating pumps must be in operation.
• The thermostats, pressure regulator, low
water detectors and any other safety or
limiting devices that might be fitted must
be connected and operational.
• The exhaust gas duct must be
unobstructed and the secondary air
system, if available, must be operational.
• An adequate supply of fresh air must be
guaranteed.
• The heat request must be available.
• Sufficient gas pressure must be
available.
• The fuel supply lines must be assembled
correctly, checked for leaks and bled.
• A standard-compliant measuring point
must be available, the exhaust gas duct up
to the measuring point must be free of
leaks to prevent anomalies in the
measurement results.
Position of electrodes
Setting the ionisation probe and
ignition electrode: see diagram
Always check the position of the
electrodes after service or substitution
or assembly of LPG kit as wrong position
might cause ignition problem.
HLB HLF
TP
STAB
43 7SR 5T 1 6
P
T
STS
P
T
STC
8
50 Hz 400V
R
PE
T
S
N 2 12
Q
N
T1S1R1 10 119 13
1
adapted to 220-230 V (please follow the
instructions on the backside); motors with
higher output can only work 380-400 V
three-phase.
In case of request of burners different from
the above mentioned standard, it is
recommended to make specific mention in
the order.
Instructions: how to adapt electric
motors of an output lower or equal to
7,5 kW to 220-230 V power supply
It is possible to change the voltage of the
burner by operating as follows:
1. change the connection inside the
electric box of the motor, from star to delta
(see picture 3);
2. change the setting of the thermal relay,
referring to the absorption values indicated
in the motor nameplate. If necessary,
replace the thermal relay with another one
of suitable scale.
This operation is not possible on motors
above 7.5 kW.
For more information, please contact the
Ecoflam staff.
230V
400V
3
3
+1
0
==
5
41 1
+
0
41+
0
61
Ignition electrode
Ionization probe
Ionization current measurement
With the burner switched off, connect a DC
microammeter. When the burner is running,
and is properly adjusted, the value read must
be steady and never be smaller than 3 µA.
3
M
MV
WV U
SIEMENS
1
LGB21-LGB22 min. 3μA

11
www.ecoflam-burners.com
420010484201
EN
Start up - Adjusting burner output
B
!Risk of air blast!
Continuously check CO, CO2and soot emissions when adjusting the output of the burner. Optimise combustion values in the
event of CO formation. CO must not exceed 50 ppm.
NB: burner regulation must always be
carried out using the combustion analy-
sis tool.
Gas throttle adjusting: operate on steel
spring adjusting the screw 3.
Air damper adjustment: leva (A)
Gas pressure adjustment: see gas train
documents.
The burner is supplied with the head and
the air damper in an intermediate position.
- Light the burner and keep it in low flame
using the switch on the control panel
- Check the combustion and adjust it
changing the gas flow rate using the
Allen key
- Through the switch, increase the power
step by step stopping at each step in
order to check and adjust the gas flow
rate
- If the maximum firing rate is got before
getting the full opened position of the air
damper and the throttle, adjust the head
by moving it towards the minimum flame
position and reduce the gas pressure at
the gas train outlet, at the same time in-
crease the opening of the air damper
and of the throttle
- If the maximum firing rate is not got
when the servomotor is at full opened
position, increase the air damper ope-
ning and if not enough, moving the head
towards the maximum flame position;
further, increase the gas pressure on the
gas train
Now the burner is set at its maximum firing
rate. Air damper and throttle are at their
full opened position. Still checking the
combustion parameters, decrease the bur-
ner output acting on the switch and stop in
the intermediate positions for checking the
combustion. The minimum firing rate can
be set by means of the relevant cam on
the servomotor.
Firing head setting (C).
The firing head position adjustment is made
in order to obtain the best combustion effi-
ciency. When used with minimum outputs
the firing head is adjusted in rear position.
N.B. observe the minimum required
flue gas temperature specified by the
boiler manufacturer and the requirements
demanded of flue gas ducts for avoiding
condensation.
Adjustment of gas solenoid valve
Refer to the gas train manual for the gas
setting of the gas train selected.
With high output, the firing head is adjusted
in forward position. Adjustment:
• loosen screw Vthrough a suitable Allen
key.
• by a screwdriver act on the hex. head
screw Uuntil is reached the desired posi-
tion.
• tighten screw V.
Servomotor SQN 30 251A2700
Remove cover to gain access to the adju-
sting cams.The cams are to be adjusted
through the suitable key provided for. De-
scription:
I - Limit switch for air damper
“High Flame” position adjustment
(Max. power).
II - Limit switch for the air damper
position at burner’s shut down.
III- Limit switch for air damper
“Low Flame” position adjustment
(Min. power).
V- Limit switch not used.
(5): MANUAL RELEASE SWITCH
SELECTOR
0
AUTO
0 = operating elements locked
in an intermediate position
= operation on maximum capacity
= operation on minimum capacity
AUTO = automatic operation
C
–
+
B
A
+
--
3
V
U
2
1
A
5

12 www.ecoflam-burners.com 420010484201
EN
Start up - Air pressure switch adjustment - Setting gas pressostat
Operating check
Flame monitoring must be checked for
safety as part of initial commissioning and
also after servicing or if the system has
been out of operation for any significant
period of time.
- Start attempt with gas ball valve closed:
the automatic combustion control unit must
switch to gas shortage or malfunction after
the end of the safety period.
Air pressure switch calibration
The air pressure switch is provided for
monitoring the pressure of the
combustion air fan. Unscrew screws A and
B and remove cover C. After the air and
gas setting you have to calibrate the air
switch with the burner working on the low
flame by slowly turning the relative knob
clockwise until the burner locks out. Read
the value and then decrease it by 15%.
WARNING: the air pressure switch shall
prevent the air pressure to go below 85%
from the adjustment value in order to
prevent the CO in the fumes to exceed 1%
(10000 ppm).
Min gas pressure switch
The gas pressure switch has the function
to check that the gas pressure before the
gas valve does have the minimum
pressure to make the burner running
correctly.
Unscrew off and remove cover M.
- Set knob N to a value equal to 60% of
gas nominal feed pressure (i.e. for natural
gas nom. pressure = 20 mbar, set knob to
a value of 12 mbar; for LPG nom. pressure
of G30/G31- 30/37 mbar, set knob to a
value of 18 mbar). Screw up cover M.
0,4
0,6
0,9
3,0
1,5
2,1
1,8
2,4
2,7
1,2
A
B
CD
2,5
5
10
15
50
25
35
30
40
45
20
I
L
MN

13
www.ecoflam-burners.com
420010484201
EN
Service - Maintenance
Burner and boiler servicing must only
be carried out by qualified personell.
The system operator is advised to take
out a service contract to guarantee
regular servicing.
Attention
• Disconnect the electrical supply before
carrying out any maintenance or
cleaning work.
• The blast tube and firing head may be
hot.
Checking the exhaust gas temperature
• Check the flue gas temperature at
regular intervals.
• Clean the boiler if the flue gas
temperature is more than 30°C above
the value measured at the time of
commissioning.
• To simplify the check, use a flue gas
temperature indicator.
Maintenance on the burner
• Check gas supply components (tubes,
lines) and their connections for leaks
or signs of wear, replace if necessary.
• Check electrical connections and
connection cables for damage,
replace if necessary.
• Check gas filter, clean or replace as
necessary.
• Clean fan wheel and housing and
check for damage.
• Check and clean the mixing unit.
• Check ignition electrodes block,
readjust or replace as necessary.
• Start burner, check flue gas data,
correct burner settings if necessary.
• Check the setting for air pressure
switch and gas pressostat.
• Check the gas train settings.
• Carry out an operating check.

14 www.ecoflam-burners.com 420010484201
EN
Fault diagnosis and repair
In the event of a malfunction, first check
that the prerequisites for correct
operation are fullfilled:
1. Is the system connected to the
power supply?
2. Is there any gas pressure?
3. Is the gas shut-off valve open?
4. Are all control and safety devices,
such as the boiler thermostat, low
water level detector, limit switch,
etc. adjusted correctly?
If the malfunction persists, use the
following table.
It is not permitted to repair any
components relevant to safety. These
components must be replaced by parts
with the same order number.
Only use original spare parts.
NB: after each operation:
• under normal operating conditions
(doors closed, hood fitted, etc.), check
combustion and check the individual
lines for leaks.
• Record the results in the relevant
documents.
Service - Troubleshooting
Maintenance
Annual check
The burner (combustion head, electrodes,
etc.) must be checked regularly by an au-
thorized technician, once or twice a year,
depending on how much it is used. Before
proceeding withe the maintenance check-
up on the burner, it is advisable to check
the general condition of the burner and
take the following steps:
Disconnect the burner (remove the plug).
- Close the gas shut-off cock.
- Remove the cover from the burner,
clean the fan and air intake.
- Clean the combustion head and check
the position of the electrodes.
- Re-install the parts.
- Check the seal on the gas connetors.
- Check the state of the flue.
- Start the burner.
- Check the combustion parameters
Before taking any action check:
- That there is power in the circit and
the burner is connected;
- That the gas pressure is right and
the gas shut-off cock is open;
- That the control systems are pro- perly
connected. If all these conditions have
been satisfied, start the burner by pres-
sing the reset button.
- Check the burner cycle.
If the burner fails to start:
check the switch, the thermostats, the
motor and the gas pressure.
If the burner proceeds with preventila-
tion but cuts out at the end of the cycle:
- Check the air pressure and the fan.
- Check the air pressure switch.
If the burner proceeds with preventila-
tion but does not light:
- Check the installation and position of the
electrodes.
- Check the ignition cable.
- Check the ignition transformer.
- Check the safety device.
If the burner lights but cuts out after the
safety interval:
- Check that the phase and neutral wires
are connected correctly.
- Check the gas solenoid valve.
- Check the position and connection of the
detector electrode.
- Check the detector electrode. Check the
safety device.
If the burner lights but cuts out after
operating for a few minutes:
- Check the pressure regulator and gas fil-
ter.
- Check the gas pressure with a pressure
gauge.
- Check the detector value (at least 3 µA).

15
www.ecoflam-burners.com
420010484201
IT
Contenuti generali - Indice - Avvertenze generali
Avvertenze importanti
I bruciatori BLU TS sono progettati per la
combustione di gas naturale e di gas
propano, con basse emissioni inquinanti. I
bruciatori sono conformi alla norma EN
676, dal punto di vista della progettazione
e del funzionamento. Montaggio, messa in
funzione e manutenzione devono essere
eseguiti esclusivamente da personale
tecnico autorizzato, nel rispetto delle
direttive e delle prescrizioni in vigore.
Descrizione del bruciatore
I bruciatori BLU TS sono progressivi, a
funzionamento completamente automatico
in esecuzione duoblocco.
La costruzione speciale della testa di
combustione permette di ottenere una
combustione con un debole tasso di ossidi
di azoto e un coefficiente di rendimento
elevato. I valori delle emissioni
corrispondono alla classe 2, come definita
da EN676 (NOx<120mg/kWh).
A seconda della geometria del focolare,
della carica e del sistema di combustione
(caldaia a tre percorsi, caldaia a
combustione inversa), si possono
riscontrare valori di emissione diversi.
Sono adatti per l'allestimento di tutti i
generatori di calore conformi alla norma
EN 303 o degli aerotermi secondo DIN
4794 o DIN 30697 nell'ambito del rispettivo
range di potenza. Per ogni altro utilizzo e
necessaria l'autorizzazione della Ecoflam.
Al fine di garantire un funzionamento
sicuro, non inquinante ed a basso
consumo energetico, è necessario
rispettare le seguenti norme:
EN 676
Bruciatore di gas ad aria soffiata.
EN 226
Allacciamento di bruciatori di gasolio a
nebulizzazione e bruciatori di gas ad
aria soffiata su generatori di calore
EN 60335-1, -2-102
Sicurezza degli apparecchi elettrici per uso
domestico, norme particolari per gli
apparecchi con combustione a gas.
Luogo di installazione
Il bruciatore non dev'essere messo in
funzione in locali in cui siano presenti
vapori aggressivi (ad es. lacca per capelli,
percloroetilene, tetracloruro di carbonio),
notevole accumulo di polvere o forte
umidità dell'aria (ad es. lavanderie).
Una adeguata ventilazione deve essere
fornita nel locale dell’installazione in modo
da garantire le condizioni per una buona
combustione.
Si possono riscontrare scostamenti
dovuti ad eventuali normative locali.
Si esclude qualsivoglia responsabilità
per eventuali danni derivanti dalle
seguenti cause:
- utilizzo non conforme.
- montaggio difettoso e/o riparazione a
cura dell'acquirente o terzi, ivi inclusa
l'applicazione di elementi di origine
estranea.
Consegna e istruzioni per l'uso
Il costruttore dell'impianto di combustione
è tenuto a consegnare al gestore
dell'impianto, al più tardi all'atto della
consegna dello stesso, le istruzioni per
l'uso e la manutenzione. Queste istruzioni
devono essere appese nel locale di
installazione del generatore termico in
modo ben visibile. Devono essere indicati
l'indirizzo ed il numero telefonico del punto
di assistenza più vicino.
Avvertenza per il gestore
L'impianto dev'essere controllato almeno
una volta l'anno da un tecnico specia-
lizzato. Al fine di garantire un'esecuzione
regolare, si suggerisce di stipulare un
contratto per la manutenzione
dell'impianto.
I bruciatori Ecoflam sono stati progettati e costruiti nel rispetto delle normative e direttive correnti.
Tutti i bruciatori rispondono alle normative sulla sicurezza e sul risparmio energetico nel limite del
campo di lavoro dichiarato.
La qualità del prodotto è garantita dal sistema di certificazione in base alla norma ISO 9001:2008.
Panoramica Dati tecnici 3
Dimensioni d’ingombro 4
Contenuti generali Indice 15
Avvertenze generali 15
Descrizione del bruciatore 16
Funzione Funzioni generali di sicurezza 17
Programmatore di comando e sicurezza SIEMENS 18
Installazione Montaggio del bruciatore 19
Connessione elettrica 20
Controlli da eseguire prima della messa in funzione 20
Messa in funzione Regolazione del bruciatore 21
Regolazione dei pressostati aria e gas 22
Assistenza Manutenzione 23
Possibili inconvenienti 24
Panoramica Schemi elettrici 55-58
Parti di ricambio 59-60

16 www.ecoflam-burners.com 420010484201
IT
Imballaggio
Il bruciatore è consegnato con un sistema modulare di
imballo (scatole separate):
BBCH: Brucitore completo con testa di combustione e
flangia.
- 1 sacchetto : - manuale tecnico in multilingue.
- chiave esagonale.
- viti, dadi e rosette.
GT: Rampa Gas separata
KIT & ACS ordinabili e consegnati separatamente
Contenuti generali - Descrizione del bruciatore
KIT & ACS ordinabili e
consegnati separatamente
F6 Pressostato aria
T1 Trasformatore d'accensione
5 Corpo bruciatore
8 Boccaglio
15 Flangia bruciatore
103B Servomotore aria
15
8
5
103B
F6
T1
F6
BLU TS 2000.1 LN PAB TC HT
BLU TS Gas
NOME
BLU TS 2000.1 2150 kW
MODELLO
-Standard Classe 2 - GAS EN676 (≤120 mg/kWh)
LN Low NOx Classe 3 - GAS EN676 (≤80 mg/kWh)
EMISSIONI
PAB 2 stadi
PR 2 stadi progressivo meccanico
PRE 2 stadi progressivo elettronico
TIPO DI FUNZIONAMENTO
TC Testa corta
TL Testa lunga
LUNGHEZZA TESTA
230-400 Volt, 50 Hz
60 230-400 Volt, 60 Hz
TENSIONE DI ALIMENTAZIONE
Normale
SSpeciale
OOEM
TIPO
HT Alta temperatura
CV Ventilazione continua
EQUIPAGGIAMENTO

17
www.ecoflam-burners.com
420010484201
IT
Funzione - Funzioni generali di sicurezza
Descrizione del funzionamento
Alla prima messa sotto tensione, dopo
un'interruzione di corrente e una fase di
messa in sicurezza, dopo un'interruzione
di gas o dopo un arresto di 24 ore,
comincia un tempo di preventilazione di
30 sec.
Durante il tempo di preventilazione:
- la pressione dell'aria viene monitorata.
- controllo della presenza di eventuali
segnali di fiamma anomali.
Al termine del tempo di preventilazione
- l'accensione è inserita.
- l'elettrovalvola principale e di sicurezza è
aperta.
- il bruciatore si avvia.
Sorveglianza
La fiamma viene monitorata da una sonda
di ionizzazione. La sonda è montata in
modo isolato sulla testa del gas ed è
diretta attraverso il disco fiamma nella
zona della fiamma. La sonda non deve
avere alcun contatto elettrico con
componenti messi a terra. Se compare un
cortocircuito tra la sonda e la massa del
bruciatore, il bruciatore entra in stato di
anomalia. Durante il funzionamento, nella
fiamma del gas si crea una zona
ionizzata, attraverso la quale circola una
corrente raddrizzata dalla sonda verso il
boccaglio.
Funzioni di sicurezza
- Se all'avvio del bruciatore (rilascio del
gas) non si forma la fiamma, il bruciatore
viene arrestato al termine di un intervallo
di sicurezza di max. 3 secondi, la valvola
del gas si chiude.
- In caso di anomalia della fiamma
durante il funzionamento, l'alimentazione
del gas si interrompe nella frazione di un
secondo. Viene avviata una nuova messa
in funzione. Se il bruciatore si avvia, il
ciclo di funzionamento prosegue. In caso
contrario si instaura una fase di messa in
sicurezza.
- In caso di mancanza d'aria durante la
preventilazione o il funzionamento, si
instaura una fase di messa in sicurezza.
- In caso di mancanza di gas, il bruciatore
non si mette in funzione e/o si arresta.
Arresto di regolazione
- Il termostato di regolazione interrompe la
richiesta di riscaldamento.
- Le valvole gas si chiudono.
- La fiamma si spegne.
- Il motore del ventilatore si ferma
- Il bruciatore è pronto per il
sucessivo funzionamento.
1 108 143 106 Y12 104F4 119 pBrY13 F6
F4 Pressostato gas minima
F6 Pressostato aria
Y13 Elettrovalvola gas
Y12 Elettrovalvola gas di sicurezza
1Valvola di sicurezza ad azionamento termico (deve essere
montata dall'installatore).
104 Regolatore di pressione gas
106 Filtro
108 Valvola di arresto del gas (deve essere montata dall'installatore).
119pBr Punto di misurazione della pressione del gas all'uscita della valvola.
143 Giunto antivibrante (deve essere montata dall'installatore).

18 www.ecoflam-burners.com 420010484201
IT
L’apparecchiatura Siemens avvia il ventilatore e inizia la fase di prelavaggio della camera di combustione. Il corretto funzionamento é
controllato tramite il pressostato aria. Al termine della preventilazione, viene inserito il trasformatore di accensione e successivamente
le valvole gas. In caso di mancata accensione o spegnimento accidentale la sonda di ionizzazione interviene mandando in blocco l’ap-
parecchiatura entro il tempo di sicurezza.
!Prima del montaggio o dello smontaggio del programmatore di comando l'apparecchio dev'essere a tensione nulla.
Il programmatore di comando non dev'essere aperto nè riparato.
Funzione - Programmatore di comando e sicurezza Siemens LGB22

 



  
  
 
  
  
 
 
 
Descrizione
 "    "  56
 "     
" 7 6
 "  " 86
 "   6
 "  " 6
 " "    
   96

19
www.ecoflam-burners.com
420010484201
IT
Installazione - Montaggio del bruciatore
Profondità di montaggio del boccaglio
del bruciatore e rivestimento refrattario
Per i generatori senza parete anteriore
raffreddata e in assenza di indicazioni
contrarie da parte del costruttore della
caldaia, è necessario eseguire un
rivestimento in mattoni o l'isolamento
secondo la figura (5) a lato.
Il rivestimento in mattoni non deve
sporgere oltre il bordo anteriore del
boccaglio e deve terminare con una
conicità massima di 60°. Lo spazio d'aria
(6) dev'essere riempito con un materiale
isolante elastico, non infiammabile.
Per le caldaie deve essere rispettata la
profondità di penetrazione del boccaglio,
in conformità con le indicazioni fornite dal
costruttore della caldaia stessa.
Caldaie ad inversione di fiamma :
A = 50-100 mm.
Caldaie a tre giri di fumo :
A1 = 50-100 mm.
Condotto dei fumi
Al fine di evitare rumorosità indesiderate si
raccomanda di evitare l'utilizzo di raccordi
ad angolo retto al momento del
collegamento della caldaia al camino.
Montaggio del bruciatore
bruciatore viene fissato alla caldaia.
Montaggio :
• Fissare la flangia di attacco 3alla
caldaia con le viti 4.
Smontaggio :
• Allentare le viti e rimuovere il bruciatore.
Prescrizioni di ordine generale per
l'allacciamento del gas
• Il collegamento della rampa gas alla
rete del gas deve essere effettuato
esclusivamente da un tecnico esperto
autorizzato.
• La sezione della tubazione del gas deve
essere preparata in modo tale che la
pressione di alimentazione del gas non
possa scendere al di sotto del valore
prescritto.
• Una valvola manuale di arresto (non
fornita) deve essere montata a monte della
rampa gas.
Ø r
Linea alimentazione gas
Nell’istallazione della linea di
alimentazione e della rampa gas bisogna
osservare le prescrizioni della EN676.
Ulteriori accessori dovranno essere
montati dall’istallatore per soddisfare
eventuali normative locali.
LEGENDA
Pf: Contropressione al focolare
Pb: Pressione gas bruciatore (testa di
combustione + rampa gas)
Pin: Pressione minima di alimentazione
4
3
A
A1

20 www.ecoflam-burners.com 420010484201
IT
Installazione - Connessione elettrica
- Controlli da eseguire prima della messa in funzione
Allacciamento elettrico
L'impianto elettrico e i lavori di
allacciamento devono essere eseguiti
esclusivamente da personale specializzato
autorizzato. A tal proposito devono essere
rispettate le normative e le direttive vigenti.
L’impianto d’alimentazione dovrà essere
dotato di un interruttore differenziale di tipo
A.
Rispettare obbligatoriamente le
prescrizioni e le direttive in vigore, oltre
allo schema elettrico fornito con il
bruciatore!
• Verificare che la tensione di rete
corrisponda alla tensione d'esercizio
indicata nello schema elettrico e targa dati.
Fusibile sulla caldaia: 5 A
Allacciamento elettrico (plug-in)
Il bruciatore deve poter essere scollegato
dalla rete mediante uno dei corrispondenti
dispositivi di interruzione onnipolari
conformi alle norme vigenti. Bruciatori e
generatori termici (caldaie) vengono
collegati tra di loro mediante una
connessione alla morsettiera del pannello
(fig.1).
Collegamento della rampa gas
Eseguire il collegamento della rampa gas-
con le prese situate sul bruciatore
(fig.2).
Controlli da eseguire prima della messa
in funzione
Prima della messa in funzione devono
essere controllati i seguenti punti.
• Montaggio del bruciatore secondo le
presenti istruzioni.
• Preimpostazione del bruciatore secondo
le indicazioni riportate nella tabella di
regolazione.
• Controllo degli organi di combustione
• Il generatore termico dev'essere
pronto per l'uso, le prescrizioni di
montaggio del generatore termico devono
essere rispettate.
• Tutti gli allacciamenti elettrici devono
essere eseguiti correttamente.
• Il generatore termico ed il sistema di
riscaldamento sono pieni d'acqua, le
pompe di circolazione sono in funzione.
• Termostati, regolatore di pressione,
dispositivo di sicurezza in caso di carenza
d'acqua ed altri dispositivi limitatori
eventualmente installati sono
correttamente collegati e funzionanti.
• Le vie di scarico dei fumi devono essere
sgombre, il dispositivo per l'aria
secondaria, se presente, dev'essere in
funzione.
• Dev'essere garantito un sufficiente
apporto di aria pura.
• Dev'essere presente una richiesta di
riscaldamento.
• Deve essere disponibile una pressione
del gas sufficiente.
• I condotti per il combustibile devono
essere installati a regola d'arte, devono
essere sottoposti ad un controllo per
garantirne l'ermeticità ed essere disaerati.
• Il punto di misurazione previsto dalla
norma per il controllo dei fumi di scarico
dev'essere presente, il percorso dei fumi
sino al punto di misurazione dev'essere a
tenuta stagna in modo che i risultati delle
misurazioni non possano essere falsati.
Posizione elettrodi
Verificare sempre la posizione degli elet-
trodi dopo la loro sostituzione o il montag-
gio del KIT LPG. Una posizione errata può
comportare problemi di accensione o rive-
lazione.
I bruciatori sono prodotti con i
collegamenti adatti all’alimentazione
400 V trifase.
I bruciatori con motori elettrici di potenza
inferiore o uguale a 7,5 kW possono
essere adattati per alimentazione a 220-
230 V (seguire le istruzioni sul retro); per i
motori con potenze superiori è possibile
solo l’alimentazione a 380-400 V trifase.
In caso di richiesta di bruciatori diversi
dallo standard sopra indicato si
raccomanda di farne specifica menzione
nell’ordine.
Istruzioni: come adattare motori
elettrici di potenza uguale o inferiore a
7,5 kW per alimentazione 220-230 V
E’ possibile modificare il voltaggio del
bruciatore operando come segue:
1. modificare il collegamento all’interno
della scatola di alimentazione del motore
elettrico: da stella a triangolo
(vedi figura 3);
2. modificare la taratura del relè termico,
riferendosi ai valori di assorbimento
riportati nella targa dati del motore
elettrico. Se necessario, sostituire il relè
termico con altro di scala idonea.
Questa operazione non è possibile su
motori superiori ai 7,5 kW. Per ulteriori
informazioni, vi preghiamo di contattare il
personale Ecoflam.
230V
400V
3
3
+1
0
==
5
41 1
+
0
41+
0
61
Elettrodo di accensione
Elettrodo di rilevazione
Misurazione della corrente di
ionizzazione
A bruciatore spento inserire un microam-
perometro in corrente continua. Con il bru-
ciatore in funzione, e regolato
correttamente, il valore letto dovrà essere
stabile e mai inferiore a 3 µA .
SIEMENS
1
LGB21-LGB22 min. 3μA
HLB HLF
TP
STAB
43 7SR 5T 1 6
P
T
STS
P
T
STC
8
50 Hz 400V
R
PE
T
S
N 2 12
Q
N
T1S1R1 10 119 13
1
3
M
MV
WV U
