Über diese Anleitung
Gültigkeit
Diese Anleitung gilt für die Fällkeile Titan 80 Pro, Funkt Titan 80 und
Titan 50.
Die Anleitung richtet sich an alle Anwender der gelisteten Fällkeile. Zu
diesen gehören ausgebildete und geschulte Fachkräfte der
Forstwirtschaft.
Die Anleitung enthält wichtige Informationen, um die Fällkeile sicher in
Betrieb zu nehmen und zu verwenden, sowie über Risiken und Gefahren
im Umgang mit diesem Gerät zu unterweisen. Bevor die Fällkeile
verwendet werden dürfen, ist die vorliegende Betriebsanleitung
sorgfältig zu lesen und zu verstehen.
GEFAHR
Lesen und befolgen der Anweisung dieser Bedienungsanleitung
Diese Bedienungsanleitung beinhaltet wichtige Informationen
um Sachschäden, Verletzungen und Tod zu verhindern.
Darstellung der Warnhinweise
SIGNALWORT
Art und Quelle der Gefahr!
Folgen
•Gefahrenabwehr
•Das Signalwort gibt die Schwere der Gefahr an.
•Der Absatz „Art und Quelle der Gefahr“ benennt die Art oder Quelle
der Gefahr.
•Der Absatz „Folgen“ beschreibt mögliche Folgen bei
Nichtbeachtung des Warnhinweises.
•Der Absatz „Gefahrenabwehr“ gibt an, wie man die Gefahr
umgehen kann. Diese Maßnahmen zur Gefahrenabwehr müssen
Sie unbedingt einhalten!

5
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
Die Signalwörter haben folgende Bedeutung:
Warnwort
Bedeutung
GEFAHR!
Kennzeichnet eine Gefahr, die mit Sicherheit zum
Tod oder schwerer Verletzung führen wird, wenn
Sie die Gefahr nicht vermeiden.
WARNUNG!
Kennzeichnet eine Gefahr, die zum Tod oder
schwerer Verletzung führen kann, wenn Sie die
Gefahr nicht vermeiden.
VORSICHT!
Kennzeichnet eine Gefahr, die zu leichten bis
mittelschwere Verletzungen führen kann, wenn Sie
die Gefahr nicht vermeiden.
ACHTUNG!
Kennzeichnet mögliche Sachschäden. Die Umwelt,
Sachwerte oder die Anlage selbst können Schaden
nehmen, wenn Sie die Gefahr nicht vermeiden.
Symbole in dieser Anleitung und auf dem Gerät
Symbol
Bedeutung
Wenn diese Information nicht beachtet wird, kann dies
zu Verschlechterungen im Betriebsablauf führen.
>
Handlungsanweisung: Beschreibt Tätigkeiten, die
ausgeführt werden müssen.
Die Betriebsanleitung enthält wichtige
Informationen zum sicheren Betrieb. Vor der
Inbetriebnahme die Betriebsanleitung und die
Sicherheitshinweise lesen und unbedingt einhalten!
Arbeitshandschuhe tragen!
Sicherheitsschuhe tragen!
Tragen einer Kopfschutzkombination mit Gehör- und
Gesichtsschutz bei Verwendung eines
Schlagschraubers
i

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
6
Gewährleistung
Auf das Gerät wird die gesetzliche Gewährleistungsfrist gegeben.
Auftretende Mängel, die nachweisbar auf Material- oder Montagefehler
zurückzuführen sind, müssen unverzüglich dem Verkäufer angezeigt
werden. Der Nachweis über den Erwerb des Gerätes muss bei
Inanspruchnahme der Gewährleistung durch Vorlage von Rechnung
oder Kassenbon erbracht werden. Falls die Mängel durch natürlichen
Verschleiß, Temperatur-, Witterungseinflüsse sowie durch Defekt
infolge mangelhaften Anschlusses, Aufstellung, Bedienung, Schmierung
oder Gewalt entstanden sind, ist die Gewährleistung der betroffenen
Teile ausgeschlossen. Weiterhin wird für Schäden durch ungeeignete
missbräuchliche Verwendung der Maschine z. B. unsachgemäße
Änderungen oder eigenverantwortliche Instandsetzungsarbeiten des
Eigentümers oder von Dritten, aber auch bei vorsätzlicher
Maschinenüberlastung keinerlei Gewährleistung übernommen.
Garantie
Der Gewährleistungszeitraum bei gewerblichem bzw. beruflichem
Einsatz oder Gebrauch beträgt 12 Monate ab Auslieferungsdatum. Die
gesetzliche Gewährleistung bleibt davon unberührt.
Garantieleistungsansprüche sind durch den Käufer stets mittels des
Original-Kaufbeleges nachzuweisen. Dieser ist dem Garantieantrag in
Kopie beizufügen. Käuferadresse und Seriennummer müssen eindeutig
erkennbar sein. Auftretende Mängel innerhalb der Garantiezeit durch
Material- oder Herstellungsfehler werden, sofern sie trotz sachgemäßer
Bedienung und Pflege der Maschine entstanden sind, durch
Ausbesserung beseitigt.
Der Hersteller übernimmt keine Gewährleistung oder Garantie für:
•Teile, die einem natürlichen Verschleiß unterliegen
•Nichtbeachtung der Bedienungsanleitung und mangelnder oder
falscher Pflege z.B. zu wenig Schmierung
•Für Folgen unsachgemäßen Wartungs- und
Instandhaltungsmaßnahmen
•Schäden aus unsachgemäßer Handhabung und falscher
Bedienung
Verschleißteile wie Federstahlplatten, Spindel und Antriebsmutter sind
vom Garantieanspruch ausgeschlossen.
Die Heftungen zwischen den doppellagigen Federstahlplatten dienen
der Erstmontage und können sich im Betrieb lösen. Dies hat keinerlei
Einfluss auf die Funktion und ist nicht Teil der
Gewährleistung/Garantie.

7
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
Sicherheitshinweise
Die mechanischen Fällkeile wurden gemäß den allgemein anerkannten
Regeln der Technik hergestellt. Trotzdem besteht die Gefahr von
Personen- und Sachschäden, wenn Sie die folgenden grundsätzlichen
Sicherheitshinweise und die Warnhinweisen vor
Handlungsanweisungen in dieser Anleitung nicht beachten.
> Lesen Sie diese Anleitung gründlich und vollständig, bevor Sie Ihren
Fällkeil in Betrieb nehmen.
> Bewahren Sie die Anleitung so auf, dass sie in einem leserlichen
Zustand ist.
> Stellen Sie sicher, dass die Anleitung jederzeit für alle Benutzer
zugänglich ist, und geben Sie diese ggf. an Dritte weiter
Bestimmungsgemäße Verwendung
Der Titan 80 Pro und Titan 50 werden in der Holz- und Starkholzernte
eingesetzt und sind eine Alternative zu Keilarbeit mit einem Schlagkeil.
Der Titan 80 Pro kann mit einer Ratsche oder mit einem Schlagschrauber
bis 1300Nm verwendet werden. Der Titan 50 kann mit einer Ratsche
oder einem Schlagschrauber bis 750Nm verwendet werden.
Gegenüber dem klassischen Keilen mit einem Schlagkeil weist der Titan
80 Pro die folgenden Vorteile auf:
•Zurückschrauben und Nachsetzen des Keils bei einer zu
geringen Hubhöhe möglich
•Kraftsparende und ergonomisch günstige Arbeit durch hohe
Hubkräfte und Übersetzungen
•Erhöhte Sicherheit bei Fällungen in Hanglage
•Gefahr von herabfallendem Totholz wird durch
erschütterungsarmes Keilen verringert
Der Funk Titan 80 zeichnet sich darüber hinaus durch seine
Fernbedienbarkeit aus. So kann der Anwender den Gefahrenbereich vor
dem Fallen des Baumes verlassen und sich in die sichere Rückweiche
begeben.
Einsatzgrenzen
Bei starken Seiten- und Rückhängern besteht die Gefahr, dass die
Bruchleiste abreißt bevor der Kipppunkt überschritten wird, daher dürfen
die Fällkeile in diesen Fällen nicht verwendet werden. Auch
vorgeschädigte Bäume z.B. durch Pilzbefall und Fäule, sowie stehendes

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
8
Totholz sollte nicht mit den Fällkeilen gefällt werden. Nur gesunde und
normal geformte Bäume dürfen mit diesen Fällkeilen gefällt werden.
WARNUNG
Die Fällkeile ersetzt keinen Seilzug und keine Seilwinde.
Die bestimmungsgemäße Verwendung schließt auch ein, dass Sie diese
Anleitung und insbesondere das Kapitel „Sicherheitshinweise“
vollständig gelesen und verstanden haben.
Nicht bestimmungsgemäße Verwendung
Jegliche nicht bestimmungsgemäße Verwendung ist unzulässig. Als
nicht bestimmungsgemäße Verwendung gilt, wenn Sie:
•Sicherheitseinrichtungen entfernen oder verändern,
•Die Fällkeile anders verwenden, als es im Kapitel
„Bestimmungsgemäße Verwendung“ beschrieben ist,
•Verwenden Sie den Titan 80 Pro nur mit Schlagschraubern oder
Ratschen, mit einer maximalen Länge von 450mm, die eine 1/2 Zoll
Aufnahme besitzen. Adaptieren auf andere Größen bzw.
Hebellängen ist nicht erlaubt.
•Verwenden Sie den Titan 50 nur mit Schlagschraubern oder Ratschen,
mit einer maximalen Länge von 380mm, die eine 3/8 Zoll Aufnahme
besitzen. Adaptieren auf andere Größen bzw. Hebellängen ist nicht
erlaubt.
•andere Reinigungs-, Wartungs- und Reparaturmaßnahmen
durchführen, als die, die in den Kapiteln Reinigung und Wartung
aufgeführt sind.
•Verwenden Sie keine anderen Akkus für den Funk Titan 80 als Original
Milwaukee 18V.
Bei nicht bestimmungsgemäßer Verwendung des Geräts erlöschen alle
Garantieansprüche.
Der Hersteller haftet nicht für Schäden am Gerät und für
Personenschäden, die durch nicht bestimmungsgemäße Verwendung
entstehen.

9
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
Qualifikation des Personals
Die Fällkeile dürfen nur von Personen verwendet werden,
•die sich anhand dieser Anleitung mit dem Gerät und den damit
verbundenen Gefahren vertraut gemacht haben.
•die eine entsprechende Ausbildung zum Forstwirt und
grundlegende Kenntnisse in Fälltechnik und
Holzernteverfahren besitzen.
Personen, die die Fällkeile verwenden, dürfen weder unter dem Einfluss
von Alkohol, sonstigen Drogen oder Medikamenten, die die
Reaktionsfähigkeit beeinflussen, stehen noch müde, krank oder gereizt
sein.
Personen unter 18 Jahren dürfen weder das Gerät verwenden noch den
Fällvorgang durchführen. Zulässig ist es jedoch, Personen über 16
Jahren derartige Tätigkeiten gemäß Jugendarbeitsschutzgesetz
(JArbSchG) zu übertragen, soweit dies zur Erreichung eines
Ausbildungszieles erforderlich und der Schutz durch die Aufsicht eines
Fachkundigen gewährleistet ist.
Allgemeine Sicherheitshinweise
> Halten Sie die Anweisungen in dieser Anleitung unbedingt ein, um
Gefahren auszuschließen und Schäden zu vermeiden.
> Halten Sie die einschlägigen Unfallverhütungsvorschriften sowie die
sonstigen allgemein anerkannten sicherheitstechnischen und
arbeitsmedizinischen Regeln ein.
> Benutzen Sie das Gerät nur in einwandfreiem Zustand
> Betreiben Sie das Gerät ausschließlich mit den vom Hersteller
angebrachten bzw. vorgesehenen Schutzeinrichtungen.
> Die Gebrauchsanweisungen aller verwendeten
Ausrüstungsgegenstände müssen zwingend befolgt werden.
> Schutz- und Sicherheitseinrichtungen dürfen nicht unwirksam
gemacht werden und müssen gegebenenfalls gereinigt werden.
Sicherheitshinweise zum Arbeitsplatz
> Sperren Sie die Wege im Fällbereich mit eindeutigen Warnschildern
und Absperrband ab.
> Beachten Sie, dass sich weder Personen noch Gegenstände im
Fällbereich befinden.
> Zwischen den zu fällenden Bäumen muss der Sicherheitsabstand im
Radius von mindestens 2 Baumlängen eingehalten werden.

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
10
> Ihr Arbeitsplatz sollte frei von Holzresten, Hindernissen und
Stolperstellen sein.
> Der Arbeitsbereich sollte ein ebener und trittfester Bereich mit
ausreichender Bewegungsfreiheit sein.
> Damit ein hindernisfreies Rückweichen gewährleistet ist, säubern Sie
den Rückweichraum von Ästen und anderen Hindernissen, in einem
Winkel von ca. 45° hinter dem zu fällenden Baum.
> Sorgen Sie dafür, dass das benötigte Werkzeug schnell zu
handhaben ist, aber Sie dabei nicht behindert.
> Am Arbeitsplatz sollte eine entsprechende Erste-Hilfe-Ausrüstung
zur Verfügung stehen.
> Die Arbeiten führen Sie nur bei Tageslicht sowie bei guten
Witterungsverhältnissen durch.
> Der Fällvorgang darf nicht beim starken Wind oder Gewitter
durchgeführt werden.
> Stehen Sie bei Verwendung des Titan 80 Pro und Titan 50 seitlich
versetzt zum Stamm, um Gefährdungen durch einen aufplatzenden
Stamm zu minimieren.
Verhalten im Notfall
Wenn z. B. durch Fehlfunktionen oder gefährliche Situationen
unmittelbare Verletzungsgefahr für Personen besteht oder das Gerät
beschädigt werden kann:
> Setzen Sie den Fällkeil sofort außer Betrieb
> Betätigen Sie nicht die Ratsche, den Schlagschrauber oder die
Fernbedienung und belassen Sie das Gerät im Fällschnitt.
> Entfernen Sie sich sofort aus dem Gefahrenbereich.
> Lassen Sie die Fehlfunktionen durch einen autorisierten Fachhändler
beseitigen.
Sicherheitseinrichtungen
Die Fällkeile dürfen nur mit den für den Verwendungszweck
vorgesehenen Schutz- und Sicherheitseinrichtungen (z. B. Deckel)
verwendet werden. Schutz- und Sicherheitseinrichtungen dürfen nicht
unwirksam gemacht werden und müssen gegebenenfalls gereinigt
werden.

11
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
Persönliche Schutzausrüstung
> Tragen Sie beim Bedienen stets folgende persönliche
Schutzausrüstung:
•Kopfschutz
•Arbeitssicherheitschuhe
•Gehörschutz bei Verwendung eines Schlagschraubers
Lieferung
Lieferumfang
Titan 80 pro und Titan 50:
Fällkeil, Bedienungsanleitung, Ratsche (nur bei Art. 300001 und 30006
inkl.).
Funk Titan 80:
Funkfällkeil, Bedienungsanleitung, Fernbedienung, Tasche, Akku 5 Ah
(nur bei Art. 300004 inkl.). Nicht enthalten sind Batterien (3 Stück AAA)
für die Fernbedienung.
Transportschäden
Sichtbare Transportschäden erkennen Sie an Verpackungsschäden
oder an zerkratzten und deformierten Teilen.
> Vermerken Sie den Schaden unbedingt auf dem Frachtbrief:
sowohl auf der Kopie, die Sie erhalten als auch auf dem Frachtbrief,
den Sie unterschreiben müssen.
> Lassen Sie den Überbringer (Fahrer) unbedingt gegenzeichnen.
Sollte der Anlieferer sich weigern den Transportschaden zu bestätigen,
ist es besser, wenn Sie die Annahme gänzlich verweigern und uns
sofort informieren. Ein Anspruch im Nachhinein, ohne direkten
Vermerk auf dem Frachtbrief, wird weder vom Spediteur noch von dem
Transportversicherer anerkannt.
Wenn Sie einen verdeckten Transportschaden vermuten:
> Melden Sie verdeckte Transportschaden spätestens nach zwei
Tagen, das heißt, dass Sie in diesem Zeitraum Ihre angelieferte
Ware überprüft haben müssen. Meldungen danach werden in der
Regel nicht akzeptiert.
> Vermerken Sie auf den Frachtpapieren in jedem Fall: „Die
Warenannahme erfolgt unter Vorbehalt eines verdeckten
Transportschadens“.
Versicherungen der Spediteure reagieren oftmals sehr misstrauisch
und verweigern Ersatzleistungen. Versuchen Sie deshalb, die Schäden
eindeutig nachzuweisen (eventuell Foto).

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
12
Aufbau und Funktion
1
Federstahlplatten mit Zahnreihen
6
Schmiernippel
2
Handgriff
7
Funkantrieb
3
Gekapselte Welle mit Antriebsmutter
8
Fernbedienung
4
Hubkeil aus Spezialkunststoff
9
Akku
5
Ratsche (optional)



  
   
 



  
 
1
2
5
3
4
6
1
2
4
3
6
1
6
4
2
9
8
7
3
Titan 80 Pro
Titan 50
Funk Titan 80

13
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
Funktion
Die Fällkeile dürfen ausschließlich in der Holzernte einsetzen dürfen. Der
Die Fällkeile werden in die vorbereitete symmetrischen keilförmigen
Ausformung, welche in einer entsprechenden Höhe in den Baumstamm
geschnitten wurde hineingeschoben. Auf den Federstahlplatten befindet
sich eine Markierung, bis zu der die Fällkeile in den Baumstamm
eingesetzt werden müssen. Andernfalls muss die symmetrischen
keilförmige Ausformung für den Fällkeil vergrößert werden, bis dieser bis
zu den Markierungen eingeschoben werden kann. Die Zahnreihen auf
den Federstahlplatten greifen in die senkrecht stehenden Holzfasern.
Zwischen den Federstahlplatten befindet sich der Hubkeil aus
Spezialkunststoff. Mit Hilfe einer Ratsche, einem Schlagschrauber
(Titan 80 Pro 1300Nm; Titan 50 750Nm) oder dem Funkantrieb wird die
Spindel angetrieben und der Hubkeil spreizt den Fällschnitt. Nach dem
Fällvorgang kann der Hubkeil wieder in Ausgangsposition
zurückgefahren werden. Bei starken Bäumen mit einem großen BHD
können zwei Fällkeile nebeneinander eingesetzt werden, um die
Hubkraft zu steigern und die Arbeitssicherheit sicherzustellen.
Inbetriebnahme und Bedienung
Für eine sichere Verwendung des Fällkeils ist ausschließlich mit der
Sicherheitsfälltechnik anzuwenden. Diese wird im folgenden
beschrieben.
Vorbereitungen am Baum
Baum beurteilen
Bevor Sie mit der Fällung beginnen, müssen Sie den zu fällenden Baum
sorgfältig beurteilen. Beachten Sie dabei folgende Faktoren, die den
Fällvorgang beeinflussen:
> Neigung und Höhe des Baums
> Natürlicher Überhang
> Zustand und Form der Äste (trockene oder lose Äste)
> Windrichtung und Windstärke
> Hindernisse in der Umgebung (Häuser, Wege, Stromleitungen)
> Fällen Sie den Baum möglichst in seine natürliche Fallrichtung
> Tragfähigkeit des Holzes im Bereich des eingesetzten Fällkeils
(Fäulnis)

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
14
Wurzelanläufe beschneiden
Beschneiden Sie starke Wurzelanläufe, um einen effizienten Fällvorgang
zu gewährleisten und legen Sie den Rückweicheplatz fest.
Fallkerb schneiden
Wenn die Fallrichtung des zu fällenden Baums festgelegt ist, müssen Sie
den Fallkerb schneiden. Der Fallkerb wird in Fallrichtung des Baums
angelegt. Um den Fallkerb zu schneiden, gehen Sie wie folgt vor:
> Legen Sie Fallkerbsohle (3) und Fallkerbdach (2) an.
VORSICHT
Sollte der zu fällende Baum im Bereich der späteren
Bruchleiste eine destabilisierende Fäulnis aufweisen,
Wurzelanläufe an den Angelpunkten des Fallkerbs/der
Bruchleise, unbedingt belassen.
> Beischneiden der Wurzelanläufe in diesem Fall dann nur
am Ansetzbereich des Fällkeils und wenn nötig „in
Fällrichtung“
> Legen Sie den oberen und unteren Schnitt des Fallkerbs
so an, dass diese exakt aufeinandertreffen.

15
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
Die Tiefe des Fallkerbs muss 1/5-1/3 des Stammdurchmessers und der
Öffnungswinkel des Fallkerbs muss 45°-60° betragen.
Bruchleiste markieren
Die Bruchleiste ist der nicht durchgesägte Teil zwischen dem Fällkerb
und dem Fällschnitt. Die Bruchleiste bildet ein Scharnier, das den zu
fällenden Baum während des Fällvorgangs hält und verhindert, dass der
Baum unkontrolliert fällt. Die Bruchleiste sorgt dafür, dass der Baum
sicher in die vorgesehene Richtung fällt.
VORSICHT
Verletzungsgefahr durch vorzeitig abreißenden Baum!
Es ist darauf zu achten, dass die oberen und unteren Schnitte des
Fallkerbs exakt aufeinandertreffen. Sie dürfen auch nicht zu tief
angelegt sein, da die Bruchleiste dann vorzeitig abreißen kann
und es dadurch zu schweren Verletzungen führen kann.
Legen Sie den oberen und unteren Schnitt des Fallkerbs so an,
dass diese exakt aufeinandertreffen.
i

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
16

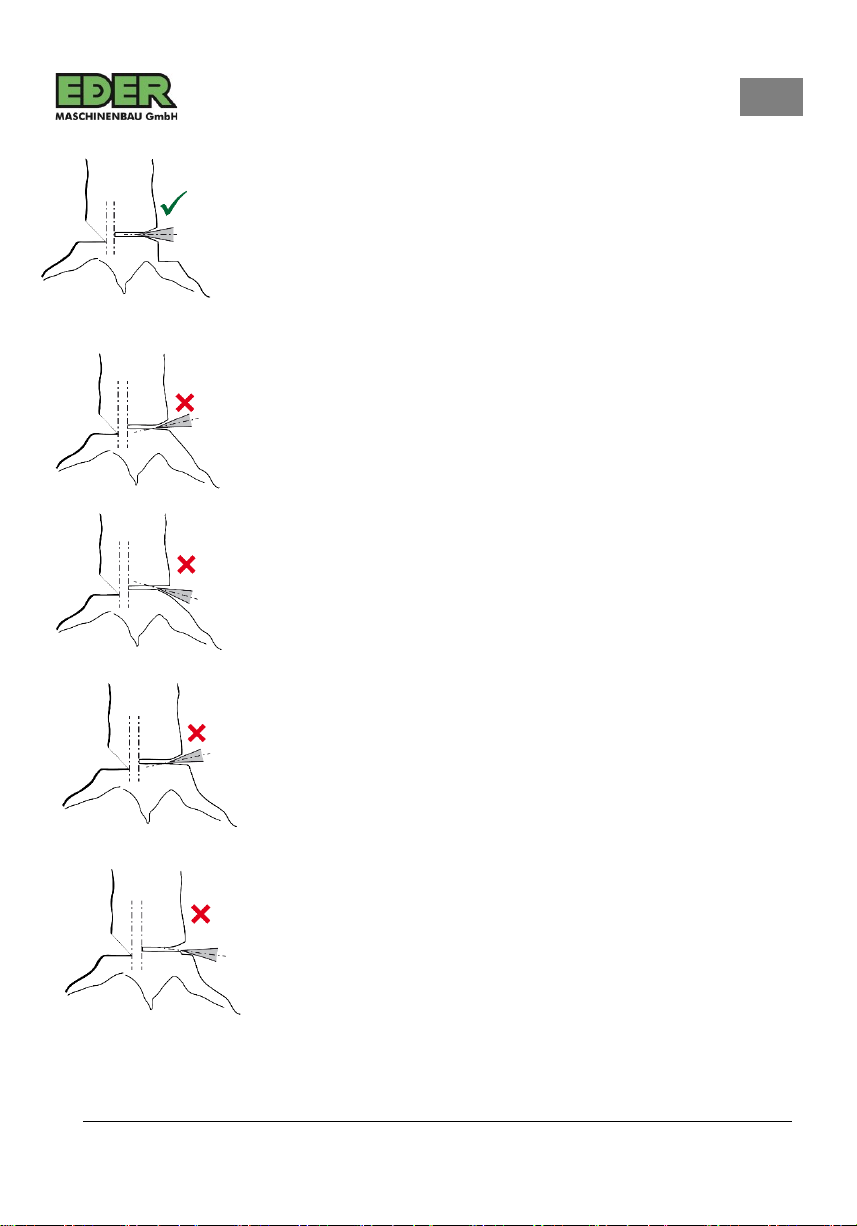

Die Höhe des Schnitts und die Eindringtiefe der Sägeschiene müssen so
gewählt werden, dass die Bruchleiste 1/10 des Stammdurchmessers
beträgt.
> Markieren Sie die Bruchleiste z.B. mit einem Kreidestrich
Ausführung des Fällschnittes
Der Fällschnitt wird als Stechschnitt ausgeführt. Nach dem Einstechen
mit der Motorsäge wird die Bruchleiste anhand der Markierungen
ausgeformt und anschließend wird der Fällschnitt nach hinten bis zum
Stützband geführt. Das Stützband bleibt in einer Stärke zwischen 10%
und 20% des Stammdurchmessers stehen. Anschließend wird auf der
anderen Baumseite die Bruchleiste fertig geschnitten. Achten Sie bei
der Schnittführung darauf, dass keine Schnittstufen entstehen, gegen
welche der Vorschubkeil anlaufen kann.
i

17
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
WARNUNG
Verletzungsgefahr durch fallenden Baum!
> Beachten Sie die richtigen Abmessungen der Bruchleiste
und des Stützbandes.
Sicherheitskeil einsetzen
Um den Fällschnitt offen zu halten und den Stamm zu sichern, müssen
Sie einen Sicherheitskeil einsetzen.
Verwenden Sie Sicherheitskeile aus Aluminium oder Kunststoff.
WARNUNG
Herausdrücken des Keiles aus dem Fällschnitt
Der Fällschnitt muss sauber ausgeformt werden und es dürfen
keine Schnittstufen vorhanden sein, gegen welche der
Vorschubkeil anlaufen kann. Ebenfalls muss sichergestellt
werden, dass der Vorschubkeil nicht mit der Bruchleiste
kollidieren kann.
> Beachten Sie eine glatte Ausformung des Fällschnittes
> Beachten Sie, dass genügend Strecke für den
Vorschubkeil vorhanden ist.
i
Bruchleiste
Stützband

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
18
Einsetzen der Fällkeile
Wenn der Fällschnitt angelegt und der zu fällende Baum mit
Sicherheitskeilen gesichert ist, wird der
Fällkeil eine symmetrische, keilförmige Öffnung, den sogenannten
Schnabelschnitt, eingesetzt.
> Erweitern Sie den Schnabelschnitt so, dass das Gerät
mindestens bis zu der Markierung auf den Federstahlplatten
eingesetzt werden kann.
> Fahren Sie den Hubkeil aus, bis das Gerät fest im Holz sitzt.
Sollte das Holz gefroren sein, muss der Fällkeil ggf. tiefer eingesetzt
werden bis er sicheren Halt hat.
ACHTUNG
Beschädigung des Fällkeils durch falsche Bedienung!
Wenn Sie den Fällkeil nicht horizontal und annähernd in einem 90°
Winkel zur Bruchleiste einsetzen, kann das Gerät beschädigt
werden.
> Überprüfen Sie, dass der Fällkeil mit dem Fällschnitt
fluchtet und der Hubkeil hindernisfrei den Fällschnitt
spreizen kann.
> Überprüfen Sie, dass der Fällkeil nicht an die Bruchleiste
stoßen kann.
> Schlagen Sie nicht mit dem Hammer auf den Fällkeil.
Schmierung und Reinigung des Fällkeils
Die maximale Hubkraft und Standzeit kann nur durch ausreichend
Schmierung und einen sauberen Lauf erreicht werden. Ein
trockenes Ausfahren unter Last kann zu Schäden führen.
> Schmieren und Reinigen Sie den Fällkeil vor jedem
Fällvorgang.
i

19
Titan 80 Pro, Funk Titan 80, Titan 50
270900_00 | 03.2022
DE
Richtig!
So setzen Sie den Fällkeil richtig ein:
•Wurzelanläufe begradigen
•„Schnabelschnitt“ symmetrisch ausgeführt
•Fällkeil mindestens bis zur Markierung einsetzen.
•Keil fluchtend in den Fällschnitt eingesetzt (90°) zur Bruchleiste
•Keil greift sicher im Holz
Falsch!
•„Schnabelschnitt“ unsymmetrisch ausgeführt (nach oben oder
unten).
•Keil fluchtet nicht im Fällschnitt.
Folge: Hubkeil und Spindel bekommen eine Querbelastung.
Beschädigung von Spindel, Antriebsmutter und Hubkeil.
Falsch!
•Wurzelanläufe nicht begradigt
•Keil bekommt Druck von unten über den Wurzelanlauf. Der Keil
wird dadurch immer schräger in den Fällschnitt gedrückt.
Folge: Beschädigung von Spindel, Antriebsmutter und Hubkeil.
Falsch!
•Sägekante durch Motorsägenkette im Schnabelschnitt (oben oder
unten möglich).
•Keil wird durch unzureichende Ausformung über die Schnittkante
gedrückt.
•Schrägbelastung des Hubkeils.
Folge: Beschädigung von Spindel, Antriebsmutter und Hubkeil.

270900_00 | 03.2022
Titan 80 Pro, Funk Titan 80, Titan 50
20
WARNUNG
Splittergefahr!
Wenn die Motorsäge mit dem Sicherheitskeil oder dem Fällkeil in
Berührung kommt, können Teile absplittern und schwere
Verletzungen verursachen.
> Tragen Sie beim Fällvorgang immer die vorgegebene
Schutzausrüstung.
> Achten Sie darauf, dass das Halteband nicht in dem
gleichen Schnitt getrennt wird, in welchem der Fällkeil
eingeschoben wurde.
Verletzungsgefahr durchfallenden Baum!
> Beachten Sie auf die richtige Abmessung der
Bruchleiste.
> Beachten Sie benachbarte Bäume
> Schneiden Sie nicht die Bruchleiste durch, da der Baum
dann in die Richtung des Fällschnitts fallen kann und
schwere Verletzungen verursacht.
Bei Fällungen am Hang sichern Sie den Fällkeil z.B. mit einem Seil vor
einem Absturz. Der Funk Titan 80 verfügt über eine Öse für Karabiner.
