EIBENSTOCK EPF 1503 User manual

EIBENSTOCK
Elektrowerkzeuge
Bedienungsanleitung ….………...….. 1 - 10
Operating Instructions……...............11 - 18
EPF 1503
D
GB

1
Bedienungsanleitung
Wichtige Hinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen
Arbeiten Sie konzentriert und lassen Sie
Sorgfalt walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners
treffen.
Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske,
Schutzhandschuhe und feste Arbeitskleidung tragen!
Gehörschutz tragen
Schutzbrille tragen
Schutzhandschuhe tragen
Staubschutzmaske tragen

2
Gerätekennwerte
Sanierungsfräse EPF 1503
Nennspannung: 230 V ~ 110 V ~
Leistungsaufnahme: 1500 W 1500 W
Nennstrom: 6,8 A 13,5 A
Bestellnummer 06516 06517
Frequenz: 40 - 60 Hz
Lastdrehzahl: 4000 min-1
Max. Fräskopfdurchmesser: 140 mm
Werkzeugaufnahme: M14 Außengewinde
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 4,5 kg
Funkentstörung nach: EN 55014 und EN 61000
Lieferumfang
Sanierungsfräse mit Fräskopf, Innensechskantschlüssel und Bedienungs-
anleitung im Koffer.
Bestimmungsgemäßer Gebrauch
Die Sanierungsfräse EPF 1503 ist für den professionellen Einsatz
bestimmt.
Mit dem montierten Fräskopf ist sie zum Abschlagen von losem Putz und
Entfernen von Kleberresten und Altanstrichen (z.B. Graffiti) in Verbindung
mit einem Industriestaubsauger vorgesehen.
Die Bearbeitung von Betonflächen ist unzulässig.

3
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung und die
Sicherheitshinweise vollständig lesen und die darin
enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin,
Verdünnung).
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie
Schäden nur von einem Fachmann beseitigen. Stecker nur bei
ausgeschalteter Maschine in die Steckdose stecken.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Sanierungsfräse unbeaufsichtigt bleibt, bei
Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei
der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Prüfen Sie vor Innbetriebnahme des Gerätes den korrekten Sitz des
Fräsers und der einzelnen Sterne.
Kontrollieren Sie den Fräskopf vor jeder Anwendung; keine
ausgebrochenen oder schwergängigen Fräser verwenden.
Sorgen Sie dafür, dass das Werkzeug vor Gebrauch korrekt montiert
wurde und lassen Sie es im Leerlauf 30 Sekunden in einer sicheren
Lage laufen. Schalten Sie das Gerät sofort aus, wenn beträchtliche
Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

4
Elektrowerkzeuge müssen in regelmäßigen Abständen einer
Sichtprüfung durch den Fachmann unterzogen werden.
Schalten Sie nach einer Unterbrechung Ihrer Arbeit die Sanierfräse nur
dann ein, nachdem Sie sich davon überzeugt haben, dass sich der
Fräskopf und die Sterne frei drehen lassen.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Halten Sie die Hangriffe trocken, sauber und frei von Öl und Fett.
Gefahrenhinweise!
Vorsicht! Der Fräser läuft nach, nachdem die Maschine
abgeschaltet wurde.
Tragen Sie beim Arbeiten mit der Maschine einen Gehörschutz,
Staubschutz und eine Schutzbrille.
Halten Sie das Gerät immer mit beiden Händen fest.
Beachten Sie das Reaktionsmoment der Maschine.
Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch
herumfliegende Partikel gefährdet werden.
Kanten, Ecken und extreme Übergänge sind mit besonderer
Vorsicht zu bearbeiten um eine Beschädigung des Drehkreuzes
und der Frässterne zu verhindern.
Die Bearbeitung von Flächen mit offen liegender Stahlarmierung
ist unzulässig.
Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!
Elektrischer Anschluss
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und –10 % sind zulässig.
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,
dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

5
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Dauerschaltung (nur für Arbeiten mit Bodenführungssystem)
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
Achtung!
Bei jedem maschinell bedingten Stillstand oder einer
Stromunterbrechung ist der Feststellknopf sofort durch Drücken des
Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes Wideranlaufen
der Maschine zu verhindern (Verletzungsgefahr).

6

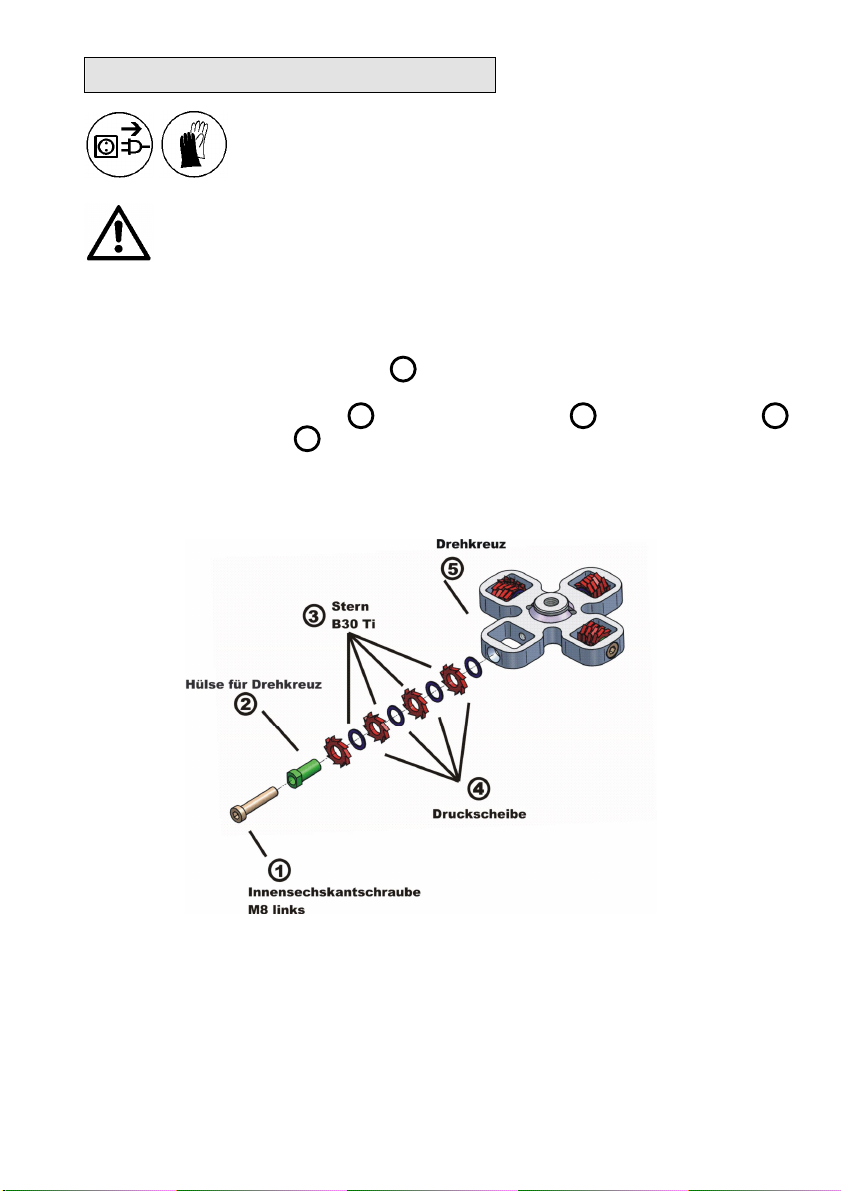

Werkzeugwechsel
Achtung!
Vor allen Arbeiten am Gerät Netzstecker ziehen!
Die Wendeschneidplatten können heiß sein.
Schutzhandschuhe tragen!
Wechseln Sie nur die Frässterne!
Im Falle einer Beschädigung des Drehkreuzes darf dieses
nur von einer Vertragswerkstatt ausgetauscht werden.
Lösen Sie die drei Flügelmuttern aus der Höhenverstellung
(s. nächsten Abschnitt). Nehmen Sie den Bürstenkranz und die
Höhenverstellung ab.
Lösen Sie die Schraube M 8 mit dem beiliegenden Innensechs-
Kantschlüssel SW 6. Achtung! Die Schrauben haben LINKSGEWINDE!
Halten Sie dabei die Hülse für das Drehkreuz mit den Sternen
und die Druckscheiben fest. Erneuern Sie die Frässterne. Montieren Sie
die einzelnen Teile nach der abgebildeten Skizze.
Achtung! Es dürfen nur Innensechskantschrauben mit aufgebrachter
Schraubensicherung verwendet werden.
Durch den beim Schleifen entstehenden Staub könnte es zum Verklemmen
der Sterne kommen.
Die Folge ist eine verminderte Abtragleistung bzw. erhöhter Verschleiß.
Sorgen Sie dafür, dass die Sterne frei beweglich bleiben und lösen Sie
diese beim Verklemmen mit geeignetem Werkzeug, z.B. einer Zange.
Vorsicht! Die Sterne können heiß sein.
1
4
5
3
2

7

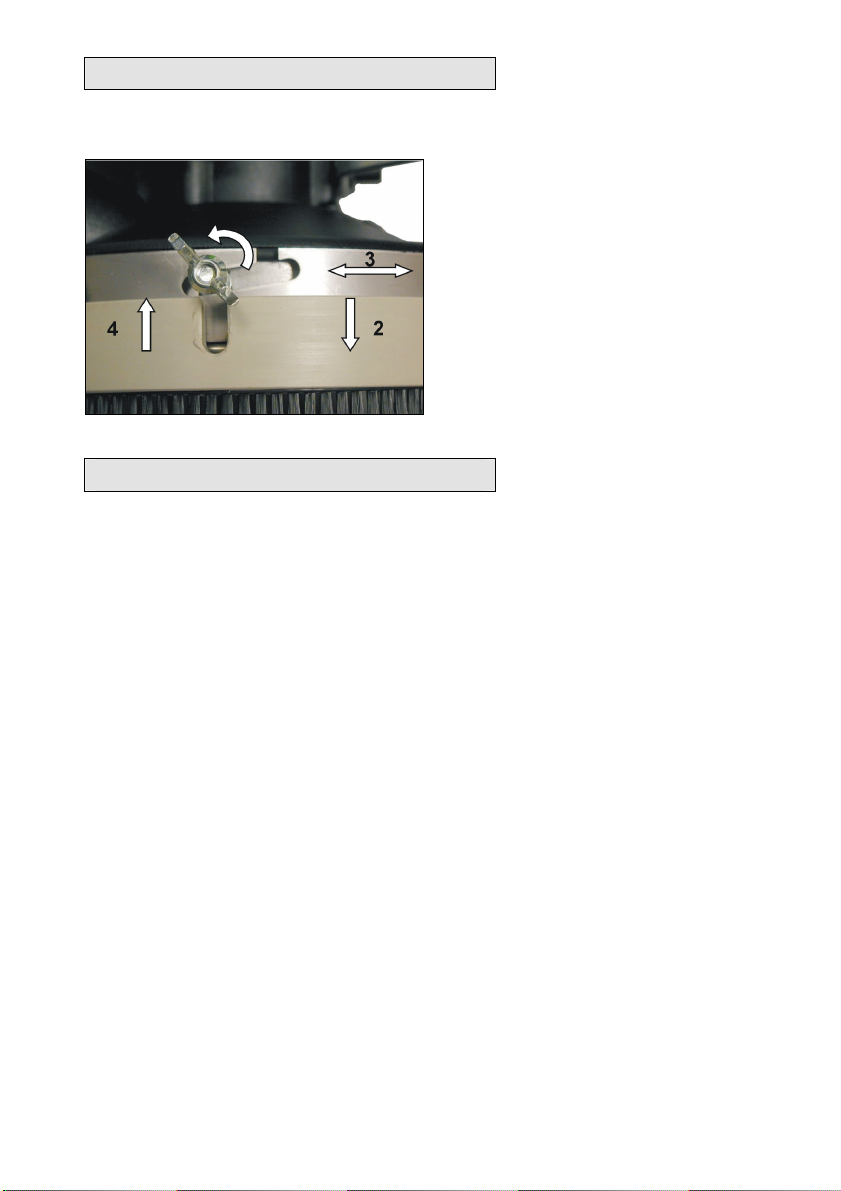

Höhenverstellung
Die EPF 1503 verfügt über eine höhenverstellbare Schutzhaube.
1. Lösen Sie dazu die drei
Flügelschrauben.
2. Ziehen Sie den Bürstenkranz
soweit nach unten bis sich der
Tiefenanschlag verdrehen lässt.
3. Stellen Sie die gewünschte
Frästiefe ein.
4. Schieben Sie den Bürstenkranz
wieder nach oben.
5. Ziehen Sie die Flügelschrauben
wieder fest an.
Überlastungsschutz
Die EPF 1503 ist zum Schutz von Bediener, Motor und Werkzeug mit
einem elektronischen und thermischen Überlastungsschutz ausgerüstet.
Elektronisch: Bei einer Überlastung infolge zu großem Anpressdruck
reagiert die Elektronik mit Absenkung der Drehzahl und
anschließendem Abschalten der Maschine. Nach
Entlastung bzw. Verringerung des Druckes kann normal
weitergearbeitet werden. Nach dem Abschalten der
Maschine ist der Geräteschalter aus- und wieder ein zu
schalten.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die
Maschine schaltet in diesem Falle selbständig ab und kann
erst nach entsprechender Abkühlung (ca. 2 min) wieder in
Betrieb genommen werden. Die Abkühlzeit ist abhängig
von der Erwärmung der Motorwicklung und der
Umgebungstemperatur.

8
Absaugung
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Verwenden
Sie deshalb eine Staubabsaugung und tragen Sie eine Staubschutzmaske.
Passend zur EPF 1503 ist unser Industriestaubsauger DSS 1225 erhältlich,
der über den Schlauchanschluss Ø 35 mm direkt an die Schutzhaube
angeschlossen werden kann.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten
unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine
autorisierte Werkstatt ausführen zu lassen.

9
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recycelfähigen Materialien hergestellt.
Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet.
Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die
angebotenen Sammeleinrichtungen ermöglicht.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro-
und Elektronik- Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 50 144.

10
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN 50 144, EN 55 014, EN 61 000, IEC 60 745
gemäß der Bestimmungen 2006/95/EG, 89/336/EWG, 98/37/EG
Elektrowerkzeuge GmbH Eibenstock
Lothar Lässig
13.07.2007

11
Operating Instructions
Important Instructions
Important instructions and warning notices are allegorated on the machine
by means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
work-place clean and avoid dangerous
situations.
In order to protect the user, take precautions.
During work you should wear goggles, ear protectors, dust mask, protective
gloves and sturdy work clothes.
wear ear protectors
wear goggles
wear protective gloves
wear a dust mask

12
Technical Characteristics
Scouring Machine EPF 1503
Rated Voltage: 230 V ~ 110 V ~
Power Input: 1500 W 1500 W
Rated Current: 6.8 A 13.5 A
Order Number: 06516 06517
Frequency: 40 - 60 Hz
Load Speed: 4000 rpm
Max. Milling Head Diameter: 140 mm
Collet: M14, male thread
Protection Class: II
Degree of Protection: IP 20
Net Weight: approx. 4.5 kg
Interference Suppression: EN 55014 and EN 61000
Supply
Scouring Machine with milling head, Allen key and operating instructions in
a metal case.
Application for Indented Purpose
The Scouring Machine EPF 1503 is indented for professional use.
With its milling head, the tool is intended to be used to remove loose
plaster, glue and old paints (e.g. graffiti) in combination with an industrial
vacuum cleaner.
It is not allowed to work on concrete surfaces.

13
Safety Instructions
Safe work with the machine is only possible if you read
this operating instruction and the safety instructions
completely and follow the instructions contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the first
use, the user should absolve a practical training.
If the mains cable gets damaged or cut during the use, do not
touch it, but instantly pull the plug out of the socket. Never use
the tool with damaged mains cable.
The tool must neither be wet nor used in humid environment.
Do not use the tool near explosive materials (petrol, dilution).
Do not work with materials containing asbestos.
Prior to every use, check the tool and its cable and plug. Have
damages only repaired by specialists. Insert the plug into the socket
only when the tool switch is off.
Plug and switch the machine off if it is not under supervision, in case of
putting up and stripping down the machine, in case of voltage drop or
when fixing or mounting an accessory.
Switch the machine off if it stops for whatever reason. You avoid that it
starts suddenly and not under supervision.
Before starting your work, check the proper seat of the cutting bit and
the individual stars.
Check the milling head before every use. Do not use damaged or
sluggishly running milling stars.
Make sure that the tool was mounted properly, and let it run idly in a
safe position for 30 seconds. Stop the tool immediately if you found
considerable vibrations or other defects.
Don’t use the machine if a part of the housing is damaged or in case of
damages on the switch, the cable or plug.
Electrical tools have to be inspected visually by a specialist in regular
intervals.
After interruption of your work, restart the tool only after having made
sure that the milling head and the stars are moving freely.
Do not touch rotating parts.
Persons under 16 years are not supposed to use the tool.
Keep the handles dry, clean and free of oil and grease.

14
Caution marks!
Attention! The milling head still runs for a little while after the
machine was switched off.
When working with the machine, wear ear protectors, dust mask
and goggles.
Always hold the machine with both hands.
Consider the tool’s reaction torque.
Make sure that persons in the work space are not endangered by
Particles flying around.
In order to avoid the star holder and the milling stars get damaged,
work very carefully on edges, corners or extreme transition.
Do not work on surfaces with steel reinforcements which lie open.
For further safety instructions please refer to the enclosure!
Electrical Connection
First, check the correspondence between voltage and frequency against the
data mentioned on the identification plate. Voltage differences from + 6 %
to –10 % are allowed.
The tool includes a start-up speed limiter to prevent fast expulsion fuses
from unindented responding.
Switching on and off
Short-time operation
ON: Press the ON/OFF switch.
OFF: Release the ON/OFF switch.
Long-time operation (only for workings with Floor Guiding System)
ON: Keeping the ON/OFF switch pressed, push in the arrestor button.
OFF: Press and release the ON/OFF switch again.
Attention!
If the machine stops for any reason or due to power failure,
immediately release the arrestor button by pressing the ON/OFF
switch, to avoid sudden starts in unattended condition (physical
hazard).

15
Retooling
Attention!
Pull out the mains plug before retooling.
The cutting stars may be hot.
Wear protective gloves!
Change only the milling stars.
In case of damage, the capstan may be replaced only in an
authorized service centre.
Remove the three wing screws from the height adjustment (refer to
following section). Remove the brush rim and the height adjustment.
Open the Allen screw M8 using the supplied size 6 Allen key. Attention!
The screws have a left-hand thread.
Holding the bush for the capstan with the stars and the thrust
washers . Put the new stars on. Fix the component parts referring to the
drawing.
Attention! Use only Allen screws with locking fastener.
Dust occurrence during milling may lead to sticking of the stars.
This will result in reduced milling performance and increased wearing.
Make sure that the stars are moving freely and, if sticked, unbind them
using a suitable tool (e.g. pliers).
Attention! The milling stars might be hot.
1
4
3
5
2

16
Height Adjustment
The EPF 1503 includes a height adjustable protective hood.
1. Open the three wing nuts.
2. Pull the brush rim down till
the depth gauge can be turned.
3. Adjust the required milling
depth.
4. Push the brush rim up again.
5. Retighten the wing nuts.
Overload Protection
In order to protect the user, the motor and the tool, the EPF 1503 is
equipped with an electronic and thermal overload protection.
Electronic: In case of overload caused by a grinding pressure which is
too high, the electronics react by decreasing the speed of
the machine. You can continue working when the grinding
pressure has been reduced.
Thermal: By means of a thermal sensor, in case of continuous
overload, the motor is protected against destruction. In
fact, the machine switches off automatically and only can
be switched on again after a certain cooling period (about 2
minutes). Press the on/off switch. The cooling period
depends on the heating of motor winding and ambient
temperature.
Dust Exhaust
Dust which occurs during your work is hazardous to health. That is why it is
advisable to use a deduster and to wear a dust mask. For the EPF 1503 we
supply the industrial vacuum cleaner DSS 1225, which can be connected
directly to the protective hood’s 35 mm hose connector.

17
Care and Maintenance
Before the beginning of the maintenance or repair works you
have to disconnect the plug from the mains.
Repairs may be executed only by appropriately qualified and experienced
personnel. After every repair the machine has to be inspected by an
electric specialist. Due to its design, the machine needs a minimum of care
and maintenance. However, the following points have to be observed:
Always keep the power tool and the ventilation slots clean.
During work, please pay attention that no particles get inside the
machine.
In case of failure, a repair has to be carried out by an authorised
service workshop.
Environmental Protection
Raw Material Recycling instead of Waste Disposal
In order to avoid damages on transportation, the tool has to be delivered in
solid packaging. Packaging as well as unit and accessories are made of
recyclable materials and can be disposed accordingly.
The tool’s plastics components are marked according to their material,
which makes it possible to remove environmental friendly and differentiated
because of available collection facilities.
Only for EU countries
Do not dispose of electric tools together with household waste
material!
In observance of European Directive 2002/96/EC on waste
electrical and electronic equipment and itsimplementation in
accordance with national law, electric tools that have reached
the end of their life must be collected separately and returned
to an environmentally compatible recycling facility.

18
Noise Emission
The indication of noise emission is measured according DIN 45 635, part
21. The level of acoustic pressure on work site could exceed 85 dB (A); in
this case protection means must be used.
Wear ear protectors!
The typical hand-arm vibration is below 2.5 m/s².
Measured values determined according to EN 50 144.
Warranty
According to the general supply conditions for business dealings, suppliers
have to provide to companies a warranty period of 12 months for redhibitory
defects. (To be documented by invoice or delivery note.)
Damage due to natural wear, overstressing or improper handling are
excluded from this warranty.
Damages due to material defects or production faults shall be eliminated
free of charge by either repair or replacement.
Complaints will be accepted only if the tool was returned in non-dismantled
condition to the manufacturer or an authorized Eibenstock service centre.
Declaration of Conformity
On sole responsibility we declare that this product is in conformity with the
following standards and standard documents:
EN 50 144, EN 55 014, EN 61 000, IEC 60 745
According to the regulations 2006/95/EC, 89/336/EEC, 98/37/EC
Elektrowerkzeuge GmbH Eibenstock
Lothar Lässig
13.07.2007

19
Ihr Fachhändler
Your distributor
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D–08309 Eibenstock
