EIBENSTOCK EDS 181 User manual

Originalbetriebsanleitung ..……...…........2 - 14
Original Instructions...…….....................15 - 26
Notice originale ………….……...……….27 - 39
Oorspronkelijke gebruiksaanwijzing…...40 - 51
EDS 181
NL
F
D
GB

2
DEUTSCH
Wichtige Hinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Staubschutzmaske,
Schutzhandschuhe und feste Arbeitskleidung tragen!
Gehörschutz tragen
Schutzbrille tragen
Staubschutzmaske benutzen
Schutzhandschuhe tragen
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Reiß- bzw. Schneidgefahr

3
Technische Daten
Diamant-Nass-Trockensäge EDS 181
Nennspannung: 230 V ~
Leistungsaufnahme: 2300 W
Bestellnummer: 0660P
Frequenz: 50 - 60 Hz
Leerlaufdrehzahl: 7500 min
-1
Nenndrehzahl: 4300 min
-1
Maximaler Scheibendurchmesser: 200 mm
Werkzeugaufnahme: Ø 22,2 mm
Schnitttiefe max. : 63 mm
(mit Diamanttrennscheibe Ø200mm
und ohne Führungsschiene)
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 7,7 kg
Funkentstörung nach: EN 55014 und EN 61000
Lieferbares Zubehör :
Bestellnummer:
Diamanttrennscheibe 180mm 37443
Diamanttrennscheibe 200mm 37444
Führungsschiene 750mm 37461
Führungsschiene 1500mm 37462
Verbindungsleiste für Führungsschiene 37463
2er Set Saughalter für Führungsschiene 37464
Nass-/Trockensauger DSS 25 A 09915
Nass-/Trockensauger DSS 35 M iP 09919
Lieferumfang
EDS 181 mit Diamanttrennscheibe Ø 180mm , Montagewerkzeug und
Bedienungsanleitung im Maschinenkoffer.
Bestimmungsgemäßer Gebrauch
Die Diamant-Nass-Trockensäge ist für den professionellen Einsatz
bestimmt. Sie darf nur kompl. montiert nach Montageanleitung betrieben
werden. Die EDS 181 dient unter Verwendung der entsprechenden
Diamanttrennscheibe zum Schneiden von Naturstein wie z. B. Granit,
Marmor, Betonwaren wie z.B. Terrassenplatten, Rasenkanten und Terrazzo
sowie zur Fugensanierung. Beim Nassschnitt muss die Diamanttrennscheibe
über die vorhandene Wasserzuführung mit Wasser gekühlt werden.
Beim Trockenschnitt ist eine Staubabsaugung zwingend erforderlich.
Verwenden Sie nur vom Hersteller empfohlene Diamanttrennscheiben.

4
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten.
Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie
Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Arbeiten Sie nicht in der Nähe von leicht entflammbaren oder explosiven
Stoffen.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Manipulationen am Gerät sind nicht erlaubt.
Gerät nie ohne montierte Schutzhaube betreiben.
Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie
Schäden nur von einem Fachmann beseitigen. Stecker nur bei
ausgeschalteter Maschine in die Steckdose stecken.
Betreiben Sie das Gerät im Freien über einen Fehlerstrom-
Schutzschalter mit max. 30 mA.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei
Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei
der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen
bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten
Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl
gleich oder größer als die Drehzahl der Maschine ist.
Verwenden Sie nur Diamant-Trennscheiben für das Elektrowerkzeug.

5
Diamant – Trennscheiben dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. Schleifen Sie z.B. nie mit der
Seitenfläche einer Trennscheibe.
Trennscheiben müssen sorgsam nach Anweisung des Herstellers
aufbewahrt und gehandhabt werden.
Trennscheiben, Flansche oder anderes Zubehör müssen genau auf die
Schleifspindel Ihres Elektrowerkzeuges passen.
Kontrollieren Sie das Zubehör vor seiner Verwendung; keine
abgebrochenen, gesprungenen oder anderweitig beschädigten
Erzeugnisse verwenden.
Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht
und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30
Sekunden in einer sicheren Lage laufen. Sofort ausschalten, wenn
beträchtliche Schwingungen auftreten oder wenn andere Mängel
festgestellt werden.
Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den
Absaugschlauch immer nach hinten vom Gerät weg.
Stellen Sie sicher, dass die Diamantscheibe vor dem Einschalten nicht
mit dem Werkstück in Berührung kommt.
Warten Sie, bis die Diamantscheibe die volle Drehzahl erreicht, bevor
Sie mit dem Schneiden beginnen.
Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine
abgeschaltet wurde.
Nach Beendigung des Schneidvorgangs die Diamantscheibe erst zum
Stillstand kommen lassen, bevor Sie die Maschine ablegen.
Bremsen Sie das Werkzeug nicht durch seitlichen Druck auf die
Diamantscheibe ab.
Tragen Sie das Gerät niemals am Kabel.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und
Staubschutz, eine Schutzbrille sowie Schutzhandschuhe.
Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch
herumfliegende Partikel gefährdet werden.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung
durch den Fachmann unterzogen werden.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

6
Elektrischer Anschluss
Die EDS 181 ist in Schutzklasse II ausgeführt. Zum Schutz des Bedieners
darf die Maschine im Nassschnitt nur über eine
Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb
standardmäßig mit einem im Kabel integrierten PRCD – Schutzschalter
geliefert.
!
Achtung!
Der PRCD– Schutzschalter darf nicht im Wasser liegen.
PRCD– Schutzschalter nicht zum Ein- und Ausschalten
der Maschine verwenden.
Vor Arbeitsbeginn die ordnungsgemäße Funktion durch
Drücken der TEST– Taste überprüfen.
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und
-frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein
zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur
Überhitzung von Maschine und Kabel führen
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass
flinke Sicherungsautomaten unbeabsichtigt auslösen.

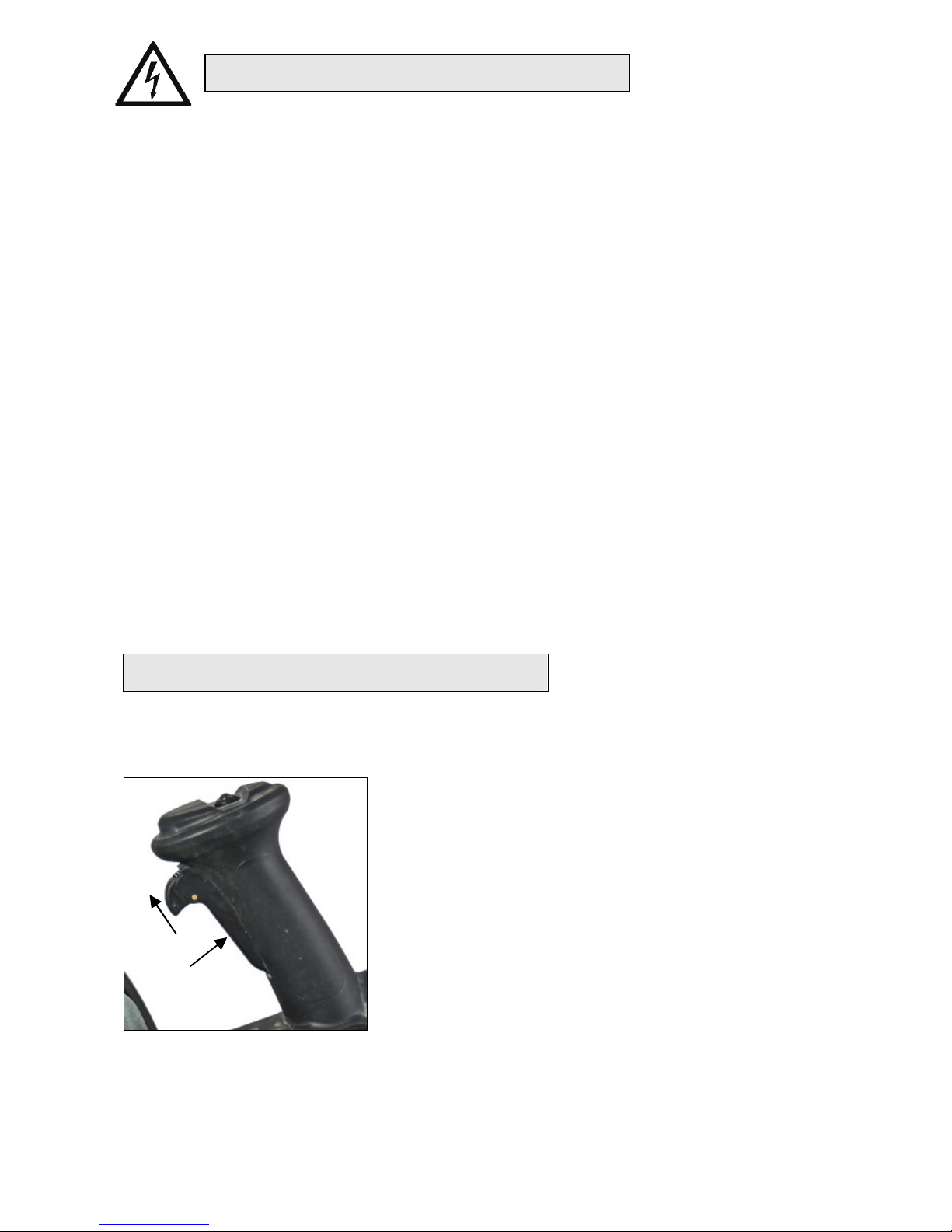

Ein-/ Ausschalten
Die Diamantsäge EDS 181 ist mit einem Schalter mit Einschaltsperre
gegen unbeabsichtigtes Einschalten ausgestattet.
Einschalten: Ein-Aus-
Schalter nach vorn
schieben (1) und
anschließend drücken (2)
Ausschalten: Ein-Aus-Schalter loslassen
1
2

7
Arbeitshinweise
Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum
Stillstand kommt.
Um möglichst staubarm zu arbeiten, empfehlen wir die Säge im
Trockenschnitt auf die maximale Schnitttiefe einzustellen. Somit wird
eine optimale Absaugung gewährleistet.
Bei Schnitten mit reduzierter Schnitttiefe empfehlen wir den
Nassschnitt.
Stellen Sie die Schnitttiefe ein, siehe Abschnitt „Schnitttiefe einstellen“.
Halten Sie das Werkzeug mit der rechten Hand am Schaltergriff und mit der
linken Hand am Frontgriff fest. Setzen Sie den Gleitschuh auf das zu
schneidende Werkstück, ohne dass die Diamantscheibe mit ihm in
Berührung kommt. Schalten Sie dann das Werkzeug ein und warten Sie, bis
die Diamantscheibe die volle Drehzahl erreicht hat. Schieben Sie nun das
Werkzeug flach und gleichmäßig über die Oberfläche des Werkstücks vor,
bis der Schnitt vollendet ist. Um saubere Schnitte zu erzielen, halten Sie
eine gerade Schnittlinie und eine gleichmäßige Vorschubgeschwindigkeit
ein.
Kurvenschnitte sind nicht möglich, da die Diamant – Trennscheibe sonst
im Werkstück verkantet.
Merklich nachlassender Arbeitsfortschritt und ein umlaufender Funkenkranz
sind Anzeichen für stumpf gewordene Diamanttrennscheiben. Sie können
diese durch kurze Schnitte in abrasivem Material z. B. Kalksandstein oder
den Eibenstock-Diamantschärfstein wieder schärfen.
Schnitttiefe einstellen
Lösen Sie den Hebel an der Tiefenführung, und
verstellen Sie den Gleitschuh nach oben oder
unten.
Arretieren Sie den Gleitschuh an der
gewünschten Schnitttiefe durch Schließen des
Hebels.
Zum Erreichen der maximalen Schnitttiefe von
63 mm (mit Diamanttrennscheibe Ø 200mm –
Sonderzubehör) muss der Schnitttiefen-
begrenzer entfernt werden (siehe Abschnitt
Eintauchfunktion).

8
Gehrungsschnitte
Parallelanschlag
Für absolut exakte Schnitte, insbesondere bei größeren Schnittlängen, sind
Führungsschienen (750mm und 1500mm) als Zubehör erhältlich.
Eintauchfunktion
Bringen Sie den Gleitschuh in die gewünschte Position (gewünschte max.
Schnitttiefe) und arretieren Sie den Schnitttiefenbegrenzer unmittelbar
unterhalb des Hebels der Schnitttiefeneinstellung.
Der Hebel muss beim Eintauchen geöffnet sein.
Setzten Sie die Maschine auf das Werkstück.
Schalten Sie die Maschine ein, ohne dass die Diamanttrennscheibe das
Werkstück berührt und tauchen Sie in das Werkstück ein.
Der Parallelanschlag ermöglicht die
Ausführung genauer Schnitte.
Schieben Sie den Parallelanschlag einfach
satt anliegend gegen die Werkstückkante,
und sichern Sie ihn mit der
Feststellschraube an der Vorderseite des
Gleitschuhs.
Lösen Sie die beiden Hebel an den
Winkelskalen am Gleitschuh.
Neigen Sie das Werkzeug auf den
gewünschten Winkel (0 - 45°), und schließen
Sie dann beide Hebel wieder.
Zum Erstellen von Ausschnitten oder auch
zur Fugensanierung können Sie mit der
Diamantsäge ins Material eintauchen.
Dafür stellen Sie die gewünschte Schnitttiefe
mithilfe des Schnitttiefenbegrenzers (siehe
Pfeil) ein.
Diesen montieren Sie für diese Anwendung
an der Tiefeneinstellung (siehe Abb.).

9
Tauchen Sie nach dem Schnitt aus dem Material aus bevor Sie die
Maschine abschalten.
Arbeiten Sie hier besonders umsichtig!
Achtung!
Die Eintauchfunktion ist nur beim Einsatz einer Diamanttrennscheibe
mit 180mm Durchmesser möglich.
Die genaue Schnitttiefe ist abhängig von der Abnutzung der
Diamantsegmente. Gegebenenfalls muss die erforderliche Schnitttiefe
nach Einstellung anhand der Skala durch manuelles Messen
kontrolliert und entsprechend korrigiert werden.
Trockenschnitt
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim
Schneiden ist deshalb ein Staubsauger zu verwenden und eine
Staubschutzmaske zu tragen.
Der passende Nass-Trocken-Sauger DSS 25 A / DSS 35 M iP ist als
Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an
der Absaughaube angesteckt.
Zur sicheren Befestigung des Saugschlauches
kann dieser mit Hilfe der Schlauchfixierung
gegen Herausrutschen gesichert werden.
Die dazu notwendige Bohrung im Saugschlauch
muss wie folgt erstellt werden:
Stecken Sie den Saugschlauch in die
Absaugöffnung der Haube.
Markieren Sie mit einem Stift die Einstecktiefe.
Bohren Sie 13 mm von dieser Markierung (Strich)
entfernt ein Loch Ø 6 mm in den Schlauchstutzen

10
Nassschnitt
Wenn die Diamanttrennscheibe nicht ausreichend mit Wasser gekühlt ist,
können sich die Diamantsegmente erwärmen, was diese beschädigt und
schwächt. Deshalb sollten Sie sich immer vergewissern, dass die
Wasserzuführung nicht verstopft ist.
Zur Versorgung der Maschine mit Wasser gehen Sie bitte wie folgt vor:
Schließen Sie die Maschine über das GARDENA -Stecknippel an die
Wasserversorgung oder ein Wasserdruckgefäß an.
Betreiben Sie die Maschine nur mit sauberem Wasser und
ausreichender Wasserzufuhr.
Achtung! Der maximale Wasserdruck sollte 3 bar nicht überschreiten!
Vergewissern Sie sich, dass die Segmente genug gekühlt sind. Ist das
Bohrwasser klar, sind die Segmente genug gekühlt.
Entleeren Sie das Wassersystem bei Frostgefahr.
Werkzeugwechsel
Vorsicht!
Die Diamant – Trennscheiben, Distanzscheiben und Flanschmutter
können durch den Einsatz heiß werden. Sie können sich die Hände
verbrennen oder sich an den Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer
Arbeitsschutzhandschuhe.
Achtung!
Vor allen Arbeiten am Gerät Netzstecker ziehen!

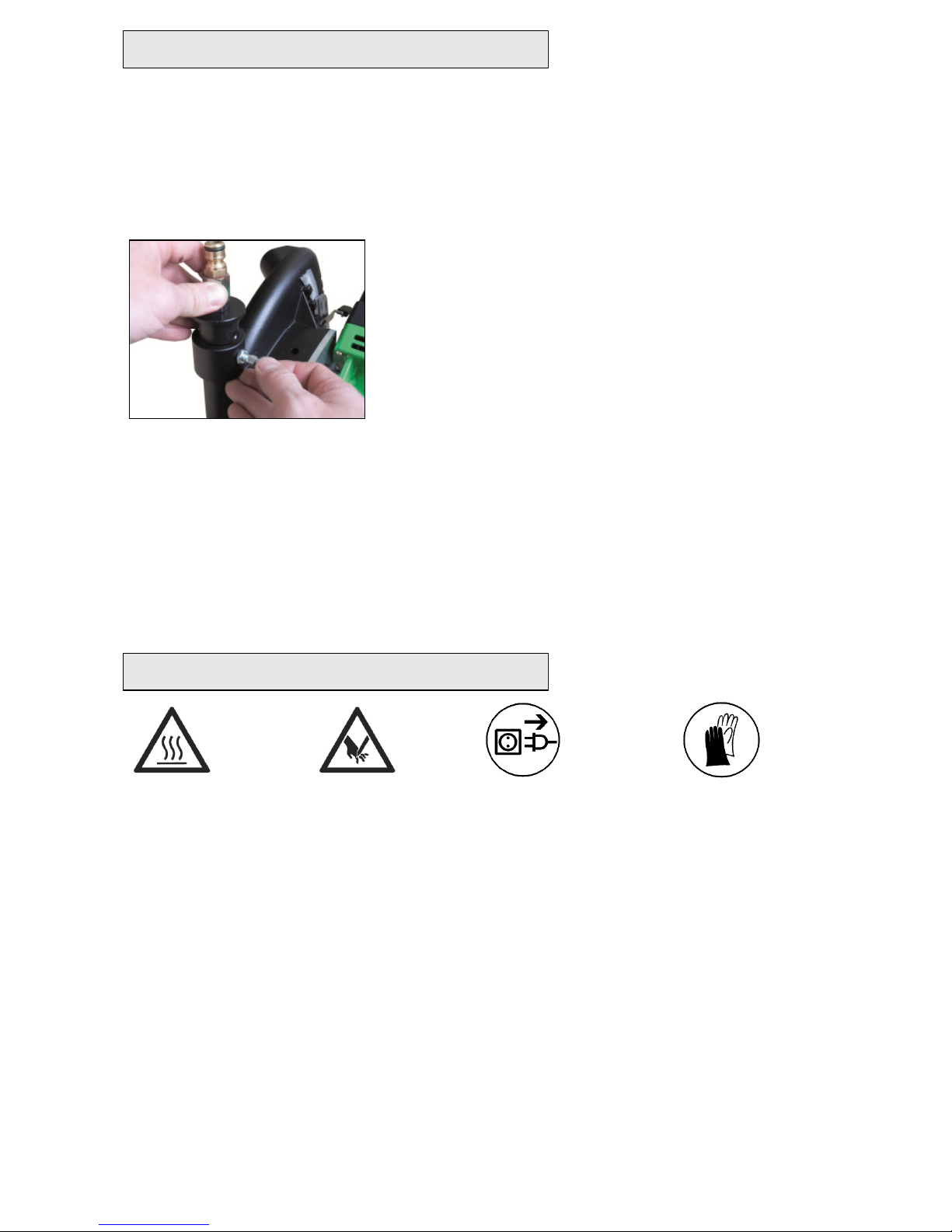

Der Wasseranschluss wird am Stutzen der
Schutzhaube befestigt.
Dazu ziehen Sie beim Einstecken des
Anschlusses am Ring der Fixierung und drehen
den Wasseranschluss bis die Fixierung in der
entsprechenden Bohrung einrastet.

11
Setzen Sie die neue Diamanttrennscheibe auf die Arbeitsspindel.
Achten Sie bei der Montage der Diamanttrennscheibe darauf, dass die
Drehrichtungspfeile auf der Diamanttrennscheibe und die Drehrichtung
des Elektrowerkzeuges (siehe Drehrichtungspfeil auf der Schutzhaube)
übereinstimmen.
Drücken Sie die Spindelarretiertaste, schrauben Sie die Spannschraube auf
und ziehen Sie diese mit dem Stirnlochschlüssel fest
Stellen Sie durch leichtes Verdrehen der Arbeitsspindel sicher, das die
Spindelarretierung gelöst ist bevor Sie das Gerät einschalten.
Lassen Sie die Maschine in sicherer Position kurz laufen. Bei
unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.
Überlastungsschutz
Die Nass-Trocken-Diamantsäge ist zum Schutz von Bediener, Motor und
Werkzeug mit einem elektronischen und thermischen Überlastungsschutz
ausgerüstet.
Elektronisch: Zur Warnung des Bedieners vor Überlastung des Gerätes
durch zu hohem Anpressdruck ist am Schaltergriff eine
Leuchtdiode eingebaut. Im Leerlauf und bei normaler
Belastung erfolgt keine Anzeige. Bei einer Überlastung
leuchtet die Diode rot. In diesem Falle ist die Maschine zu
entlasten. Bei längerer Nichtbeachtung der roten Anzeige
erfolgt über die Elektronik eine selbständige Abschaltung
der Maschine. Nach Entlastung und Aus- und
Wiedereinschalten des Geräteschalters kann normal
weitergearbeitet werden.
Drücken Sie die Spindelarretiertaste um
die Arbeitsspindel festzustellen
Betätigen Sie die Spindelarretierung nur
bei stillstehender Arbeitsspindel.
Das Elektrowerkzeug kann sonst
beschädigt werden.
Öffnen Sie mit dem Stirnlochschlüssel die
Spannschraube und nehmen Sie die
Diamant-Trennscheibe von der
Arbeitsspindel.
Reinigen Sie die Arbeitsspindel und alle
zu montierenden Teile.

12
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die
Maschine schaltet in diesem Falle selbständig ab und kann
erst nach entsprechender Abkühlung (ca. 2 min) wieder in
Betrieb genommen werden. Ein-Aus-Schalter betätigen! Die
Abkühlzeit ist abhängig von der Erwärmung der
Motorwicklung und der Umgebungstemperatur.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten
unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und
Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine
autorisierte Werkstatt ausführen zu lassen.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden.
Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien
hergestellt und entsprechend zu entsorgen.
Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik- Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.

13
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Der in diesen Anweisungen angegebene Schwingungspegel ist
entsprechend einem in EN 60745 genormten Messverfahren gemessen
worden und kann für den Vergleich von Elektrowerkzeugen miteinander
verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der Schwingungspegel
abweichen. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar
läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.

14
Benutzen Sie möglichst eine Staubabsaugung.
Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden
Sie den Industriestaubsauger DSS 25/35 für Holz und/oder Mineralstaub
gemeinsam mit diesem Elektrowerkzeug.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“
beschriebene Produkt mit folgenden Normen oder normativen Dokumenten
übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
05.05.2014

15
English
Important Safety Instructions
Important instructions and warning notices are allegorized on the machine by
means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
work-place clean and avoid dangerous
situations.
In order to protect the user, take precautions.
During work you should wear ear protectors, goggles, dust mask, protective
gloves and sturdy work clothes!
Use ear protection
Wear safety goggles
Wear a dust mask
Wear protective gloves
Warning of general danger
Warning of dangerous voltage
Warning of hot surface
Danger of being ripped or cut

16
Technical Data
Wet-Dry Diamond Saw EDS 181
Rated voltage
:
230 V ~
110 V
~
Power input
:
2300 W
Rated current
20 A
Order Number:
066
0P
0660Q
Frequency: 50 - 60 Hz
No-load speed: 7500 rpm
Rated speed: 4300 rpm
Max. disc diameter: 200 mm
Spindle connection: Ø 22.2 mm
Cutting depth max.: 63 mm
(with cutting disc Ø200mm
and without guide rails)
Protection class: II
Degree of protection: IP 20
Net weight: ca. 7.7 kg
Interference suppression: EN 55014 und EN 61000
Available accessories:
Ordernumber:
Diamond cutting
18
0
mm
37463
Diamond cutting
200 mm
3744
4
Guide rail 750 mm
37461
Guide rail 1500 mm
37462
Connecting strip for guide rail
37463
S
et
of 2
suction holder for guide rail
37464
Industrial Vacuum Cleaner DSS 25 A
0991
5
Industrial Vacuum Cleaner DSS
3
5 M
iP
0991
9
Content of Delivery
EDS 181 with diamond cutting disc Ø 180mm, tool kit and operating
instructions in a metal case.
Application for Indented Purpose
The Wet-Dry Diamond Saw is intended for professional use and may only be
operated after being fully installed in accordance with the installation
instructions. With the appropriate diamond cutting disc, the EDS 181 can be
used to cut natural stone such as granite, marble, concrete items such as
flagstones, lawn borders and terrazzo as well as for joint renovation. During
wet cutting, the diamond cutting disc must be cooled with water from the
available water supply. During dry cutting, vacuum removal of the dust is
absolutely essential.
Only diamond cutting discs recommended by the manufacturer should
be used.

17
Safety Instructions
Safe work with the machine is only possible if you read
this operating instruction completely and follow the
instructions contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the first
use, the user should absolve a practical training
Work concentrated and carefully. Keep your work place clean
and avoid dangerous situations.
In order to protect the user, take precautions.
If the mains cable gets damaged or cut during the use, do not
touch it, but instantly pull the plug out of the socket. Never use
the tool with damaged mains cable.
The tool must neither be wet nor used in humid environment.
Do not use the tool in an environment with danger of explosion.
Do not drill into asbestos-containing materials.
Modifications of the tool are prohibited.
Never use the machine without dust guard.
Always check the tool, cable and plug before use and plug before use.
Have damages only repaired by specialists.
Insert the plug into the socket only when the tool switch is off.
When you work outside, the machine has to be used with a fault-current
circuit breaker with max. 30 mA.
The machine should only work under supervision of somebody.
Plug and switch the machine off if it is not under supervision, in case of
putting up and stripping down the machine, in case of voltage drop or
when fixing or mounting an accessory.
Switch the machine off if it stops for whatever reason. You avoid that it
starts suddenly and not under supervision.
Don’t use the machine if a part of the housing is damaged or in case of
damages on the switch, the cable or plug.
Pay attention that the speed indicated on the cutting disc meets or
is higher than the max. speed indicated on the machine.
Use only diamond cutting wheels for your power tool.
Wheels must be used only for recommended applications. For example :
do not grind with the side of cutting wheel.
Cutting wheels have to be stored and used carefully according to the
instructions of the producer.

18
Cutting discs flanges and other accessories must properly fit on the
spindle of the power tool. Do not use any reducing pieces or adapters.
Check the accessories before use. Do not use any products which are
broken, cracked or damaged in another way.
Before use, make sure that the tool is correctly fixed and fastened.
Let it run idle for about 30 seconds in a safe position. If considerable
vibrations occur or if other defects are recognised, switch off
immediately.
Always lead the mains and extension cable as well as the extraction
hose to the back away from the machine.
Make sure the wheel is not contacting the workpiece before the switch is
turned on.
Wait until the wheel attains full speed before cutting.
Attention! The tool still runs for a little while after the machine was
switched off.
Before setting the tool down after completing a cut, be sure that the
wheel has come to a complete stop.
Do not stop the wheel by lateral pressure on the disc.
Never carry the machine at its cable.
Do not touch rotating parts.
Persons under 16 years of age are not allowed to use the tool.
During use, the operator and other persons standing nearly have to wear
suitable ear protectors, a dust mask, protection goggles as well as
protective gloves.
Make sure that persons in the work space are not endangered by
particles flying around.
Keep the handles dry, clean and free of oil and grease.
Power tools have to be inspected by a specialist in regular intervals.
For further safety instructions, please refer to the enclosure!
The EDS 181 is made in protection class II. For protection purposes the
machine can only be run with a GFCI. The machine is standard equipped
with a PRCD protective switch integrated in the cord.
!
Attention!
The PRCD protective switch must not lay in water.
PRCD protective switches must not be used to switch
the tool on and off.
Before starting your work, check the proper function
by pressing the TEST button.
Electrical Connection

19
First, check the correspondence between voltage and frequency against the
data mentioned on the identification plate.
Voltage differences of + 6 % to – 10 % are allowed.
Switching on and off
The EDS 181 is equipped with a lock-off button against unintentional
switch-on.
Instructions for Use
Do not strain the machine so heavily that it comes to a standstill.
In order to work with as little dust as possible, we recommend setting
the saw to the max. cutting depth for dry cutting. This assures
optimum suction.
We recommend wet cutting for cuts with reduced cutting depth.
Adjust the cutting depth; see “Adjust cutting depth” section.
Hold the tool firmly with the right hand on the switch handle and the left hand
on the front handle. Place the sliding block on the workpiece to be cut
without allowing the diamond disc to come into contact with it. Then activate
the tool and wait until the diamond disc has reached full speed. Now slide
the tool in a flat and even manner across the surface of the workpiece until
the cut is completed.
To achieve a clean cut, maintain a straight cutting line and a steady speed of
advance. Curved cuts are not possible, as the diamond cutting disc will be
angled into the workpiece.
Noticeable decreasing work progress and circular sparking are indications of
a blunt diamond cutting disc. Briefly cutting into abrasive material (e. g. lime-
sand brick or the EIBENSTOCK-diamond-sharpening-stone) can re-sharpen
the disc again.

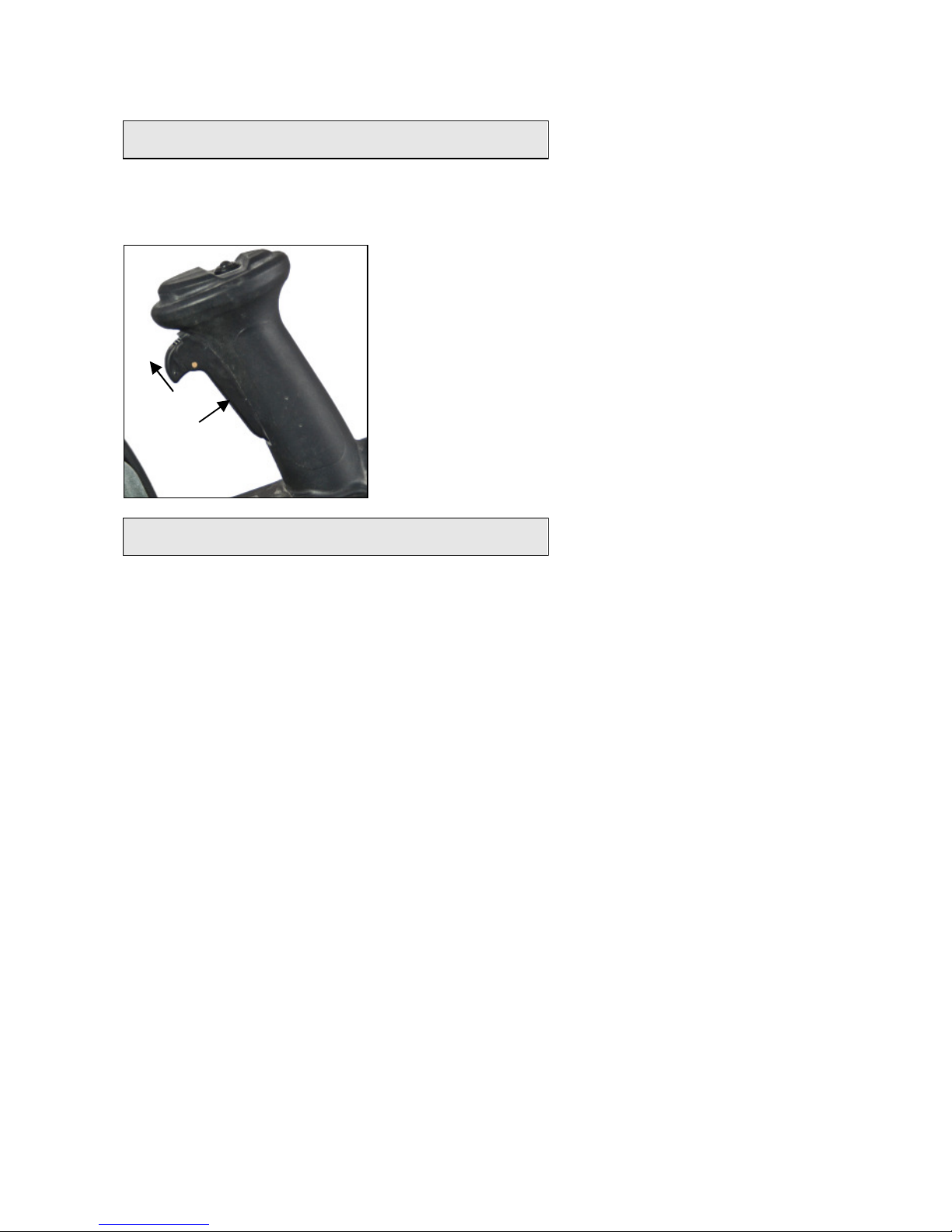

Switching-on: push the on/off switch
forward (1) and then
down (2)
Switching-off: release the on/off switch
1
2

20
Pre-selection of the Cutting Depth
Mitre cuts
Parallel stop
For absolutely precise cuts, especially at larger cutting lengths, guide rails
(750mm and 1500mm) are available as an accessory.
Dipping function
Release the lever on the depth control and move
the sliding block up or down.
Stop the sliding block at the desired cutting depth
by tightening the lever.
To achieve the maximum cutting depth of 63mm
(with cutting disc Ø 200 mm – special accessorie)
the cutting depth limiter must be removed (see
Section dipping function).
Release both levers on the respective angle
scales on the front and rear of the sliding block.
Incline the tool to the desired angle (0 - 45°)
and tighten the levers.
The parallel stop enables precise cuts to be
made.
Simply push the parallel stop firmly against the
edge of the workpiece and secure it with the
clamping screw on the front of the sliding block.
To create cut-out sections or for joint renovation,
you can dip into the material with the diamond
saw.
To do this, adjust the desired cutting depth using
the cutting depth limiter (see arrow).
This is fitted to the depth control (see image).
