EINHELL BT-MX 1300 E User manual

Bedienungsanleitung
Farb- und Mörtelrührer
tOperating Instructions
Paint and Mortar Mixer
pMode d’emploi
Mélangeur de couleur et de mortier
CIstruzioni per l’uso
Agitatore per pittura e malta
lL Betjeningsvejledning
Farve-/mørtelomrører
AHasználati utasítás
Festék- és habarcskeverő
Bf Upute za uporabu
Miješalica za boju i žbuku
4Uputstva za upotrebu
Mešalica za boju i mort
jNávod k obsluze
Míchadlo na barvu a maltu
WNávod na obsluhu
Miešač na farbu a maltu

Art.-Nr.: 42.584.52 I.-Nr.: 01017 BT-MX 1300 E
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 1

2
kUm eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden
tChange the gear only when the drill is at a standstill. If you fail to observe this point, the
gearing may be damaged.
pAfin dʼévider dʼendommager lʼengrenage, les vitesses doivent être uniquement
commutées à lʼarrêt.
CPer evitare danni al meccanismo, la commutazione di marcia può venire cambiata solo
ad utensile fermo.
lL For at undgå at drevet beskadiges, må gearskift kun foretages, når maskinen står stille.
AA hajtómű megsérülésének az elkerüléséért, a sebességátkapcsolót csak nyugalmi
állapotban szabad átkapcsolni.
Bf Da biste izbjegli oštećenje pogona, promjenu brzine vrtnje treba obavljati samo kad uređaj
ne radi.
4Da biste sprečili oštećenja prenosnika, smer obrtanja sme da se prebacuje samo kada je
uređaj u stanju mirovanja.
jAby se zabránilo poškození převodovky, smí být přepínání směru otáčení prováděno
pouze ve vypnutém stavu.
WAby sa zabránilo poškodeniu prevodovky, smú sa prepínať otáčkové stupne iba vtedy, keď
je prístroj v stave pokoja.
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 2

3
1
2
a
321
4
5
b6a 6b
6
5
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 3

4
3 4
2
4
2
1
1
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 4

5
D
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.

Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 5

 Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Zusätzliche Sicherheitshinweise
Das Gerät nicht in einer Umgebung mit
explosionsgefährlicher Atmosphäre betreiben.
Keine Lösungsmittel oder lösungsmittelhaltigen
Stoffe mit einem Flammpunkt unter 21°C
mischen.
Legen Sie keine Kabel um irgendwelche Körper-
teile.
Nur ein für den Arbeitsbereich zugelassenes
Verlängerungskabel verwenden.
Das Gerät nur im Mischgefäß an-/ auslaufen
lassen. Für festen und sicheren Stand des
Mischgefäßes sorgen.
Bei laufenden Mischarbeiten nicht mit den
Händen, oder Gegenständen in das Mischgefäß
greifen.
Bei der Arbeit mit der Rührmaschine ist das
Tragen von Arbeitshandschuhen und einer
Schutzbrille empfohlen.
Das Tragen von enganliegender Kleidung ist Vor-
schrift
Rechnen Sie mit Reaktionsdrehmoment

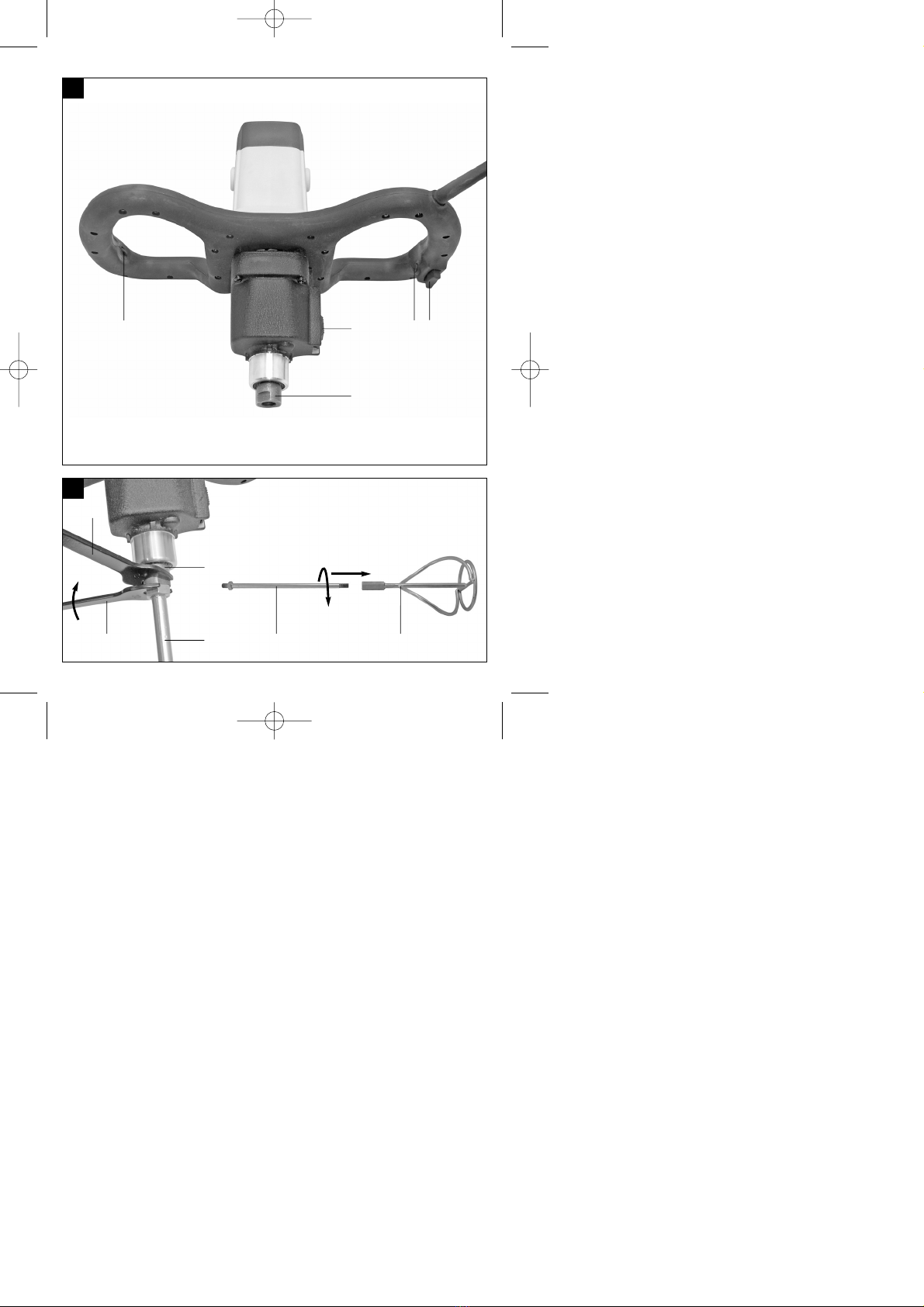

2. Gerätebeschreibung (Bild 1/2)
1. Ein-/Ausschalter
2. Festellknopf
3. Drehzahl-Regler
4. Umschalter 1. Gang-2.Gang
5. Rühreraufnahme
6. Rührer
3. Bestimmungsgemäße Verwendung
Die Maschine ist zum Anmischen von flüssigen und
pulverförmigen Baustoffen wie Farben, Mörtel,
Kleber, Putze und ähnlichen Substanzen bestimmt.
Je nach Materialkonsistenz und Mischmenge, ist der
passende Rührer mit entsprechender Mischwirkung
einzusetzen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 1300 W
Leerlauf-Drehzahl: 180-460/300-700 min-1
Rühreraufnahme: M14
Schutzklasse: II / 쓑
Gewicht: 4,7 kg
6
D
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 6

7
D
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 85,5 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 96,5 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Anrühren von Farbe und Mörtel
Schwingungsemissionswert ah= 2,82 m/s2
Unsicherheit K = 1,5 m/s2
Achtung!
Der Schwingungswert wird sich aufgrund des Ein-
satzbereiches des Elektrowerkzeuges ändern und
kann in Ausnahmefällen über dem angegebenen
Wert liegen.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Montage Rührer (Abb. 2):
Rührerteil (6a) mit dem Rührerteil (6b) fest
verschrauben. Anschließend schrauben Sie den
Rührer (6) in die Rühreraufnahme (5) ein. Verwenden
Sie dazu zwei Gabelschlüssel. Mit einem
Gabelschlüssel (a) die Rüheraufnahme (5) festhalten
und mit dem zweiten Gabelschlüssel (b) den Rührer
(6) festziehen. Um den Rührer zu entfernen, gehen
Sie in umgekehrter Reihenfolge vor.
6. Bedienung
6.1 Ein/Ausschalter (Bild 3/Pos. 1)
Montieren Sie zuerst einen geeigneten Rührer
am Gerät (siehe 5.)
Verbinden Sie den Netzstecker mit einer
geeigneten Steckdose.
Einschalten:
Ein-/Ausschalter (1) drücken.
Dauerbetrieb:
Ein-/Ausschalter (1) mit Feststellknopf (2) sichern.
Ausschalten:
Ein-/Ausschalter (1) kurz eindrücken.
6.2 Drehzahl einstellen (Bild 1/Pos. 3)
Mit dem Drehzahl-Regler (3) können Sie die Drehzahl
vorwählen.
6.3 Umschaltung Gang 1 - Gang 2 (Abb. 4/Pos. 4)
Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermeiden,
darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 7

8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
D
8
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 8

GB
9
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.

Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!

Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.

Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 9

10
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
Additional safety instructions
The equipment must never be used in
surroundings where an explosive atmosphere
exists. Never mix in solvents or substances
containing solvent that have flashpoints below
21°C.
Do not let the cable touch any parts of your body.
Only use the extension cable approved for use in
the working area.
The unit must only be started and stopped when
it is inside a mixing vessel. Ensure that the mixing
vessel is placed on a solid, secure base.
Never reach into the mixing vessel with your
hands or any other object during the mixing
process.
We recommend that you always wear industrial
safety gloves and safety googles when working
with the mixer.
Wearing close-fitting clothes is mandatory.
Always allow for reaction torque
2. Layout (Fig. 1/2)
1. On/Off switch
2. Locking knob
3. Speed control
4. 1st gear / 2nd gear switch
5. Mixer holder
6. Mixer
3. Proper use
The machine has been designed to mix liquid and
powderery building materials such as paint, mortar,
adhesive, plaster and similar substances. The
relevant mixing action (which depends on the
consistancy of the materials and the quantity that has
to be mixed) must be set up for the appropriate
mixing tool.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 1300 W
Idling speed: 180-460/300-700 min-1
Mixing tool mount: M14
Protection class: II / 쓑
Weight: 4.7 kg
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 10

GB
11
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 85,5 dB(A)
KpA uncertainty 3 dB
LWA sound power level 96,5 dB(A)
KWA uncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Mixing of paint and mortar
Vibration emission value ah= 2.82 m/s2
K uncertainty = 1.5 m/s2
Important!
The vibration value changes according to the area of
application of the electric tool and may exceed the
specified value in exceptional circumstances.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Always pull the power plug before making
adjustments to the equipment.
Mixer assembly (Fig. 2):
First scew mixer part (6a) together with mixer part
(6b). Screw the mixer (6) into the mixer holder (5)
afterwards. Use the two spanners to do this. Use one
of the spanners (a) to hold the mixer holder (5) in
place and then use the second spanner (b) to tighten
up the mixer (6). Proceed in the reverse sequence to
undo the mixer.
is secure (pull the mains plug).
6. Operation
6.1 ON/OFF switch (Fig. 3/Item 1)
First fit a suitable mixing tool to the equipment
(see 5.)
Connect the mains plug to a suitable socket.
To switch on:
Press the ON/OFF switch (1)
Continuous operation:
Secure the ON/OFF switch (1) with the locking
button (2).
To switch off:
Press the ON/OFF switch (1) briefly.
6.2 Adjusting the speed (Fig. 1/Item 3)
Use the speed control (3) to pre-select the speed.
6.6 Changing over from 1st gear to 2nd gear
(Fig. 4 / Item 4)
You can work at a higher or lower speed depending
on the position of the selector switch. To avoid
damaging the gear unit you should only change over
gears when the tool has stopped.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 11

12
GB
8. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts of
the equipment. Ensure that no water can seep
into the device.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 12

13
F
« Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures »
Portez une protection de lʼouïe.
Lʼexposition au bruit peut entraîner une perte de lʼouïe.

Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante !

Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
lʼappareil peuvent entraîner une perte de la vue.

Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 13

14
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité:
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
Consignes de sécurité supplémentaires
● Ne pas exploiter l'appareil dans des atmosphères
explosives. Ne pas mélanger de solvants ou de
matières contenant du solvant avec un point
d'inflammation en dessous de 21°C.
● Ne pas mettre de câbles autour de quelque partie
du corps que ce soit.
● Utilisez uniquement un câble de rallonge
homologué pour la zone de travail.
● Il faut laisser démarrer et s'arrêter l'appareil dans
le récipient de mélange. Assurer un
positionnement bien équilibré et sûr du récipient
de mélange.
● Ne pas mettre les mains ou des objets dans le
récipient de mélange pendant les travaux.
● Il est conseillé de porter des gants et des lunettes
de protection pendant le travail avec le
mélangeur.
● Le port de vêtements serrés est obligatoire
● Toujours s'attendre à avoir un couple de réaction
2. Description de lʼappareil (figure 1/2)
1. Interrupteur Arrêt/Marche
2. Bouton de réglage
3. Régulateur de vitesse
4. Commutateur vitesse 1 vitesse 2
5. Filetage
6. Mélangeur
3. Utilisation conforme à lʼaffectation
La machine est conçue pour mélanger des matériaux
de construction liquides et poudreux tels que les
couleurs, mortiers, colles et autres substances
semblables. En fonction de la consistance du
matériau et de la quantité à mélanger, il faut employer
le mélangeur approprié ayant un effet de mélange
correspondant.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension du réseau : 230 V~50 Hz
Puissance absorbée : 1300 W
Vitesse de marche à vide : 180-460/300-700 tr/min
Logement du mélangeur : M14
Catégorie de protection : II / 쓑
Poids : 4,7 kg
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 14

15
F
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 85,5 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 96,5 dB(A)
Imprécision KWA 3 dB
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Délayer des peintures et mortiers
Valeur dʼémission des vibrations ah= 2,82 m/s2
Imprécision K = 1,5 m/s2
Attention !
La valeur de vibration est différente en fonction du
domaine dʼutilisation de lʼoutil électrique et peut,
dans des cas exceptionnels, être supérieure à la
valeur indiquée.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fiche de contact avant
de paramétrer lʼappareil.
Montage mélangeur (fig. 2):
Visser solidement la pièce (6a) du mélangeur avec la
pièce (6b) de ce dernier. Vissez ensuite le mélangeur
(6) dans le filetage (5). Utilisez à cette fin une clé à
fourche. Maintenir le filetage (5) avec une clé à
fourche (a) et serrer le mélangeur (6) avec la
deuxième clé à fourche (b). Afin d'enlever le
mélangeur, procédez dans l'ordre inverse.
6. Commande
6.1 Interrupteur Marche / Arrêt (pos. 1)
Montez tout d’abord un mélangeur adéquat à
l’appareil (voir 5.)
Connectez la fiche de contact à une prise
appropriée.
Mise en circuit :
appuyer sur lʼinterrupteur Marche / Arrêt (1).
Fonctionnement continu :
Bloquer lʼinterrupteur Marche / Arrêt (1) avec le
bouton de fixation (2).
Mise hors circuit :
appuyez brièvement sur lʼinterrupteur Marche / Arrêt
(1).
6.2 Régler la vitesse (fig. 1/pos. 3)
Avec le régulateur de vitesse de rotation (3), vous
pouvez présélectionner la vitesse de rotation.
6.3 Commutation de vitesse 1 à vitesse 2
(fig. 4/pos. 4)
Selon la position du commutateur, vous pouvez
travailler à une vitesse élevée ou réduite. Pour éviter
une détérioration de lʼengrenage, il est conseillé de
commuter la vitesse uniquement pendant lʼarrêt de
lʼappareil.
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 15

F
16
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez lʼappareil avec
un chiffon propre ou soufflez dessus avec de lʼair
comprimé à basse pression.
Nous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
Nettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de lʼappareil. Veillez à ce quʼaucune
eau nʼentre à lʼintérieur de lʼappareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info
9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 16

I
17
“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per lʼuso”
Portate cuffie antirumore.
Lʼeffetto del rumore può causare la perdita dellʼudito.

Mettete una maschera antipolvere.
Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non
lavorate materiale contenente amianto!

Indossate gli occhiali protettivi.
Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dallʼapparecchio
possono causare la perdita della vista.

Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 17

18
I
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
lʼapparecchio ad altre persone consegnate loro
queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nellʼopuscolo allegato.
AVVERTIMENTO!
Leggete tutte le avvertenze di sicurezza e le
istruzioni.
Dimenticanze nel rispetto delle avvertenze di
sicurezza e delle istruzioni possono causare scosse
elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni per
eventuali necessità future.
Ulteriori avvertenze di sicurezza
● Non usare l’utensile in zone con atmosfera a
rischio di esplosioni. Non mescolare solventi o
sostanze contenenti solventi con un punto di
infiammabilità inferiore a 21 °C.
● Non avvolgere nessun cavo attorno a qualsiasi
parte del corpo.
● Usare solo un cavo di prolunga consentito per la
zona di lavoro.
● Avviare e aspettare l’arresto/fermata dell’utensile
sempre tenendolo nel recipiente di miscelatura.
Accertatevi che il recipiente di mescolatura sia in
posizione stabile e sicura.
● Non mettere le mani o degli oggetti nel recipiente
mentre la mescolatura è in corso.
● Durante il lavoro con l’agitatore si consiglia
indossare dei guanti e degli occhiali protettivi.
● Indossare assolutamente indumenti aderenti
● Tenere conto del momento torcente di reazione
2. Descrizione dellʼapparecchio
(Fig. 1/2)
1. Interruttore ON/OFF
2. Pulsante di bloccaggio
3. Regolatore del numero di giri
4. Commutatore 1a e 2a marcia
5. Alloggiamento frusta agitatore
6. Frusta agitatore
3. Utilizzo proprio
L’elettroutensile è destinato a mescolare materiali da
costruzione liquidi o in polvere quali vernici, malte,
colle, intonaci e sostanze simili. A secondo della
consistenza del materiale e della quantità da
mescolare si deve utilizzare l’agitatore adatto con il
rispettivo effetto di mescolatura.
Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
4. Caratteristiche tecniche
Tensione di rete: 230 V~ 50 Hz
Potenza assorbita: 1300 W
Numero di giri al minimo: 180-460/300-700 min-1
Attacco dell’utensile: M14
Grado di protezione: II / 쓑
Peso: 4,7 kg
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 18

19
I
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati
secondo la norma EN 60745.
Livello di pressione acustica LpA 85,5 dB (A)
Incertezza KpA 3 dB
Livello di potenza acustica LWA 96,5 dB (A)
Incertezza KWA 3 dB
Portate cuffie antirumore.
Lʼeffetto del rumore può causare la perdita dellʼudito.
Valori complessivi delle vibrazioni (somma vettoriale
delle tre direzioni) rilevati secondo la norma EN
60745.
Mescolare pittura e malta
Valore emissione vibrazioni ah= 2,82 m/s2
Incertezza K = 1,5 m/s2
Attenzione!
Il valore di vibrazione cambierà a causa del settore di
impiego dellʼelettroutensile e in casi eccezionali può
essere superiore ai valori riportati.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di
identificazione corrispondano a quelli di rete.
Staccate sempre la spina di alimentazione prima di
ogni impostazione allʼutensile.
Montaggio agitatore (Fig. 2):
Avvitare forte la parte agitatore (6a) con la parte
agitatore (6b). Infine avvitare l’agitatore (6)
nell’apposito alloggiamento (5). Utilizzare a ciò due
chiavi a forca. Con una chiave a forca (a) tenere
fermo l’alloggiamento (5) e con la seconda chiave (b)
serrare l’agitatore (6). Per smontare l’agitatore,
procedere nella sequenza inversa.
6. Uso
6.1 Interruttore ON/OFF (Fig. 3/Pos. 1)
Per prima cosa montate sull’apparecchio un
utensile agitatore adatto (vedi 5.)
Inserite la spina in una presa di corrente
appropriata.
Accensione
Premete lʼinterruttore ON/OFF (1).
Esercizio continuo
Fissate lʼinterruttore ON/OFF (1) con il pulsante di
bloccaggio (2).
Spegnimento
Premete brevemente lʼinterruttore ON/OFF (1).
6.2 Regolare il numero di giri (Fig. 1/Pos. 3)
Con il regolatore del numero di giri (3) potete
preselezionare la velocità.
6.3 Commutazione foratura - foratura battente
(Fig. 4/Pos. 4)
Per eseguire una foratura portate la ghiera anteriore
sul simbolo „trapano“. Per eseguire una foratura a
percussione portate la ghiera anteriore sul simbolo
„martello“ e la ghiera per la regolazione della coppia
di serraggio sul simbolo „trapano“.
7. Sostituzione del cavo di
alimentazione
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o da
una persona al pari qualificata al fine di evitare
pericoli.
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Prima di qualsiasi lavoro di pulizia staccate la spina
dalla presa di corrente.
8.1 Pulizia
Tenete il più possibile i dispositivi di protezione, le
fessure di aerazione e la carcassa del motore
liberi da polvere e sporco. Strofinate
lʼapparecchio con un panno pulito o soffiatelo con
lʼaria compressa a pressione bassa.
Consigliamo di pulire lʼapparecchio subito dopo
averlo usato.
Pulite lʼapparecchio regolarmente con un panno
asciutto ed un poʼ di sapone. Non usate
detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dellʼapparecchio. Fate attenzione che non possa
penetrare dellʼacqua nellʼinterno dellʼapparecchio.
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 19

8.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricista.
Attenzione! Le spazzole al carbone devono essere
sostituite solo da un elettricista.
8.3 Manutenzione
Allʼinterno dellʼapparecchio non si trovano altre parti
sottoposte ad una manutenzione qualsiasi.
8.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dellʼapparecchio
numero dellʼarticolo dellʼapparecchio
numero dʼident. dellʼapparecchio
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
Lʼapparecchio si trova in una confezione per evitare i
danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere
utilizzato di nuovo o riciclato.
Lʼapparecchio e i suoi accessori sono fatti di
materiali diversi, per es. metallo e plastica.
Consegnate i pezzi difettosi allo smaltimento di rifiuti
speciali. Per informazioni rivolgetevi ad un negozio
specializzato o allʼamministrazione comunale!
20
I
Anleitung BT-MX_1300E_SPK1:_ 10.03.2008 8:55 Uhr Seite 20
