EINHELL ClassicPower CP 100 Manual

CP100
Art.-Nr.: 46.100.23

Directions for Use
Soldering Gun
Istruzioni per l’uso
Saldatore a pistola
Käyttöohje
Juotospistooli

2
GB





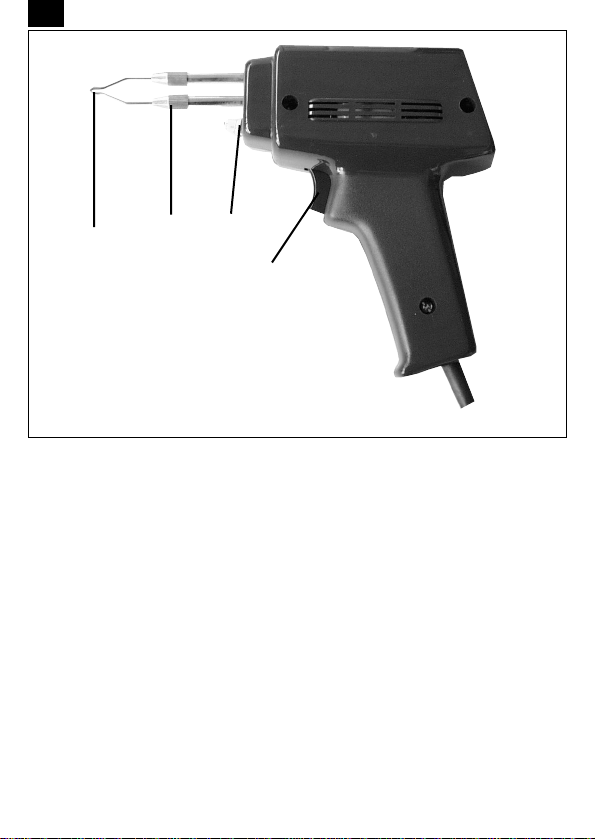

Layout:
1 ON/OFF switch
2 Work light
3 Union nuts for fastening the soldering tip
4 Soldering tip

3
GENERAL SAFETY INFORMATION
Caution! When using electric tools it is
imperative to take the following basic safety
precautions in order to reduce the risk of
electric shock, injury and fire. Read and take
note of these instructions before you use
this tool.
1. Keep your work area tidy
– An untidy work area invites accidents.
2. Check the working conditions
– Do not expose electric tools to rain.
Never use electric tools in damp or wet
locations. Make sure there is good
lighting. Do not use electric tools near
flammable liquids or gases.
3. Guard against electric shock
–Avoid body contact with earthed
components such as pipes, radiators,
cookers, refrigerators.
4. Keep children away!
– Do not allow other persons to touch the
tool or cable. Keep all persons out of your
work area.
5. Store tools in a safe place
– When tools are not in use they should
be stored in a dry, locked room out of
children’s reach.
6. Do not overload your tools
– Tools work better and safer when used
within their quoted capacity range.
7. Use the right tool
– Never use tools or attachments with
insufficient power for the job in hand.
Never use tools on jobs for which they
were not intended.
8. Wear suitable work clothes
– Do not wear loose clothing or jewelry as
they may get caught in moving parts.
Rubber gloves and non-slip shoes are
recommended when working outdoors.
Wear a hair net if you have long hair.
9. Wear safety goggles
– and use a dust mask when working on
dusty jobs.
10. Do not misuse the cable
– Do not carry the tool by its cable or pull
on the cable to remove the plug from the
socket-outlet. Protect the cable from heat,
oil and sharp edges.
11. Secure your workpiece
– Use clamps or a wise to hold the work
piece securely. This is safer than using
your hand and will enable you to operate
the machine with both hands.
12. Don’t overreach
– Avoid abnormal working postures. Make
sure you stand squarely and keep your
balance at all times.
13. Look after your tools
– Keep your tools sharp and clean for
better and safer performance. Follow the
instructions for maintenance work and for
changing any attachments. Check the plug
and cable regularly and, if damaged, have
them replaced by an authorized specialist.
Keep handles dry and free from oil and
grease.
14. Always pull out the power plug
– when the tool is not being used, before
carrying out any maintenance work and
when changing attachments.
15. Remove adjusting keys and wrenches
– Make sure that all keys and adjusting
wrenches are removed from the tool
before switching it on.
16. Avoid unintentional starting
–Never carry a tool with your finger on
the switch if it is connected to the power
supply. Make sure that the switch is in
OFF position when inserting the power
plug.
17. When using an extension cable outdo
ors.
– check that it is approved for outdoor
duty and is marked accordingly.
18. Be alert at all times
– Watch what you are doing. Use common
sense. Do not operate the tool if your mind
is not on your work.
19. Check the tool for damage
– Each time before re-using the tool,
carefully check that the guards or any
slightly damaged parts are working as
intended, and that no parts are damaged.
Make sure that all parts are fitted correctly and
that all other operating conditions are
properly fulfilled. Unless otherwise stated in
the operating instructions, damaged
guards and parts have to be repaired or
replaced by an authorized service center.
It is absolutely essential to have damaged
switches repaired by an authorized service
GB

4
center. Never use any tool if its switch
cannot be turned off and on.
20. Important!
– For your own safety, use only accessories
and attachments which are listed in
the operating instructions or recommended
or listed by the tool manufacturer.The
use of any accessory or attachment other
than those recommended in the operating
instructions or catalogue may involve a
risk of injury.
21. Have repairs carried out only by a
qualified electrician
–This electric tool complies with the
pertinent safety regulations. Repairs are
to becarried out only by a qualified
electricianor the user may suffer an accident.
22. Noise
– The noise level of this electric tool is
measured in accordance with EN 50144-1.
Noise at the workplace may exceed 85
dB(A). In this case, the operator must
wear ear-muffs or similar.
Keep these safety instructions in a safe
place.
Items supplied
Soldering gun
2 soldering tips
1 plastic tip
Solder wire
Plastic case
Use
The soldering gun is designed for light-duty
soldering jobs, soldered electric connections,
model-making and poker-work.
Additional safety information
Hold the heated soldering gun only by its
handle. Risk of burns!
Put down the heated soldering gun only on
non-combustible and heat-resistant surfaces.
Risk of fire!
The soldering tip coupling has to be secure.
Check before beginning your work.
Keep the power cable away from the solde-
ring tip at all times.
The ON/OFF button must not be secured/fixed in the ON position.
In view of the high working temperatures
involved, you should use a suitable fixture to
secure the workpiece in position.
The soldering tip becomes hot during use
and may cause burn marks, scorch marks
and - in the worst case - burn wounds and
fires if used without proper care.
Never dip the soldering tip into water, and
never hold the soldering tip under flowing
water.
Wear safety goggles during soldering work.
Tin and flux spatter may cause eye injuries.
Some flux materials give off unpleasant
vapors when heated. Make sure the work
area is well ventilated.
Operating instructions
Every heating phase of a maximum 12
seconds must be followed by an OFF inter-
val of at least 48 seconds. In other words,
the soldering gun may only be used in inter-
mittent mode.
Make sure that the parts to be soldered are
clean. Clean them in advance with steel wool
or fine sanding paper.
Make sure that the soldering tip is tinned; if not
then use the supplied solder wire. Never use
a file to clean the soldering tip.
Wipe the soldering tip on a silicon sponge
and then tin it.
Heat the joint and not the solder. Touch with
the soldering tip the parts you want to solder
so that both parts are uniformly heated. Add
a little tin solder to the joint.
Withdraw the soldering gun carefully and
quickly without moving the parts you are sol-
dering.
Do not use too much solder. Use only as
much solder as necessary.
Take care not to overheat electric and elec-
tronic components.
If you want to join wires together by solde-
ring, you should first tin their ends. Twist the
strands together, heat them and add a little
tin solder.
The plastic tip can be used to repair objects
made of thermoplastic material (children’s
toys).
The standard soldering tip can be used for
poker-work (burning motifs on wood and lea-
ther).
GB

5
Technical data
Mains voltage 230 V ~ 50 Hz
Power rating 100 W
Heating phase 12 seconds
OFF phase 48 seconds
Light 0.25 A / 0.55 W
Totally insulated 
Weight 0.625 kg
The specification „S3 1 min. 20%“ on the
rating plate means that you may activate the
soldering gun for 12 seconds, after which it
has to remain OFF for 48 seconds. If you fail
to observe this point, the soldering tip will
overheat and the soldering gun will be dama-
ged.
