Elektro-Automatik PS 8000 E 3U Series User manual

PS 8000 E 3U
Laboratory Power Supply Series
实验室电源系列产品
操 作 指 南
Operating Guide

3
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
一般信息
© Elektro-Automatik
严禁再版、复印或部分错误地使用该说明书，否则将承担
该行为导致的法律后果。
有生命危险!
危险电压
本产品输出电压可能上升至危险级别(>60VDC)！
产品上所有带电元件必须有外遮盖。输出端的所有操作必须在
产品与主电源（电源开关关闭）断开时才能执行，且可只有受
训过电流危险知识的专业人员执行此类操作。负载与本产品间
的任何连接必须有防碰擦装置。连到功率输出端的应用设备必
须配置好，并且有保险丝熔断保护，这样可防止使用过程中由
于过载或误操作损坏产品或更严重事情发生。
注意!
产品或输出关闭后，直流输出端在一定时间内仍存在危险电
压!
请谨记
•
请仅在铭板标示电压下操作本产品。
•
请勿将任何机械零件，特别是金属件，插入通风孔内。
•
请不要在本产品周围使用任何液体物质，以免进入产品内。
•
请勿将高于电源供应器额定电压的电压源连接到产品上。
•
从后板插槽安装接口卡时，请遵循一般防静电规则。
•
只能在产品完全关闭(电源开关为关闭状态)后插入和取出
接口卡。
•
产品老化以及超负荷使用都可能导致如按钮、旋钮类的产品
控制件操作不稳定。
•
请勿将电压源反接到直流输出端！产品可能会被损坏。
•请勿将那些可能会产生高于产品额定电压的电压源连到直
流输出端！

4
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
目录
页码
1. 简介 ....................................................................................................... 5
2. 技术规格 ................................................................................................... 5
2.1 控制面板和显示器 ....................................................................................... 5
2.2 各型号技术规格 ......................................................................................... 6
3. 产品描述 .................................................................................................. 10

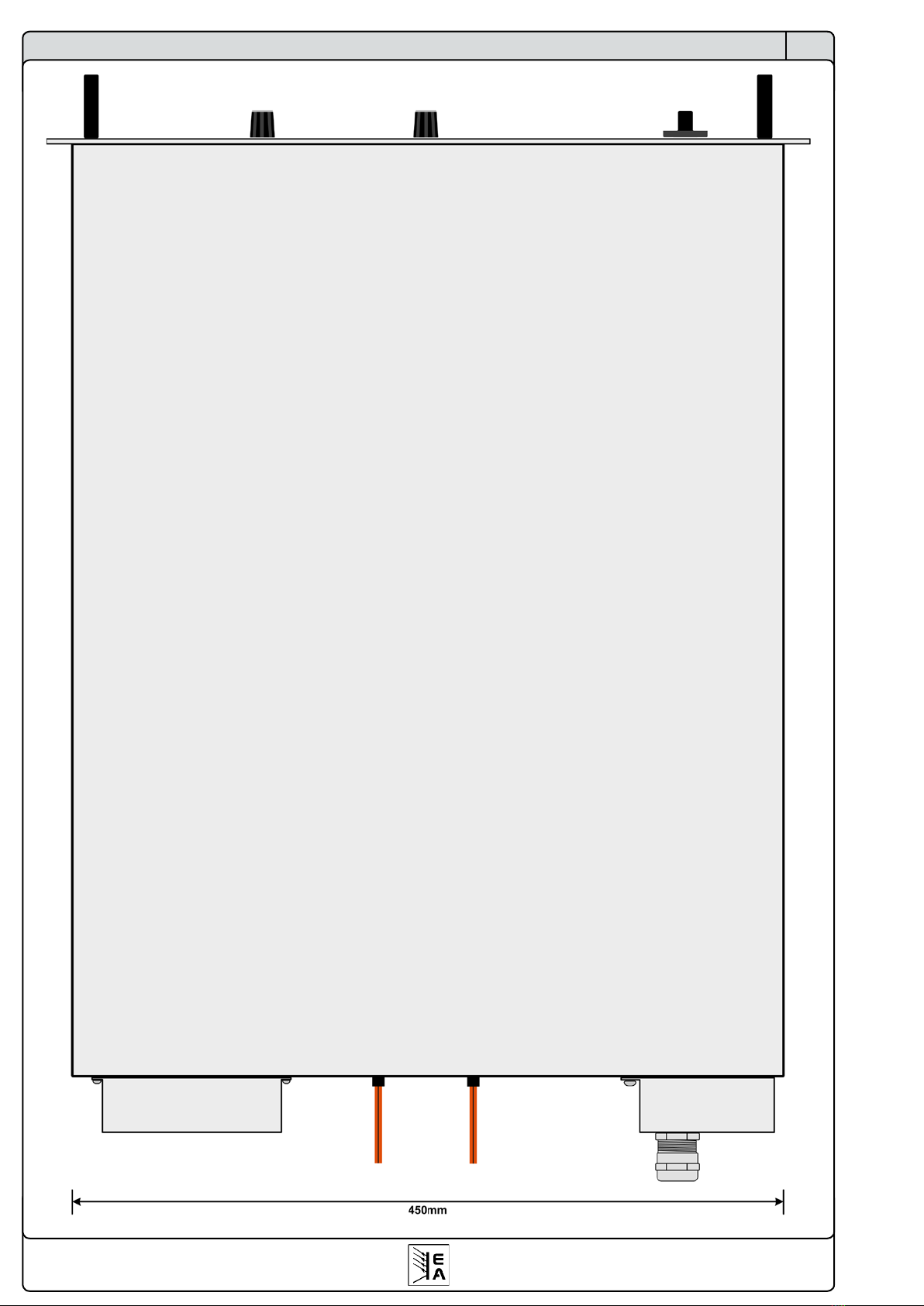

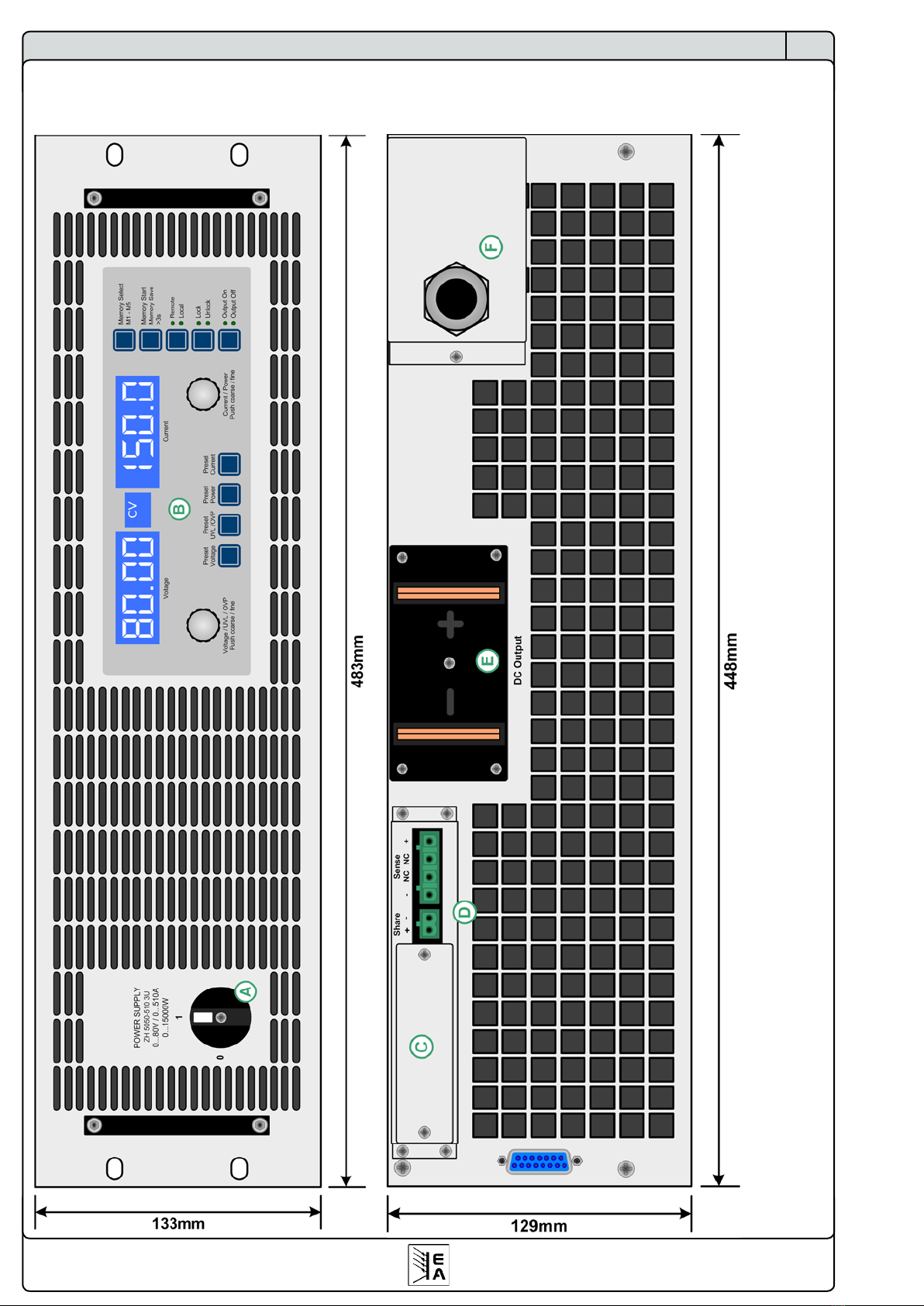

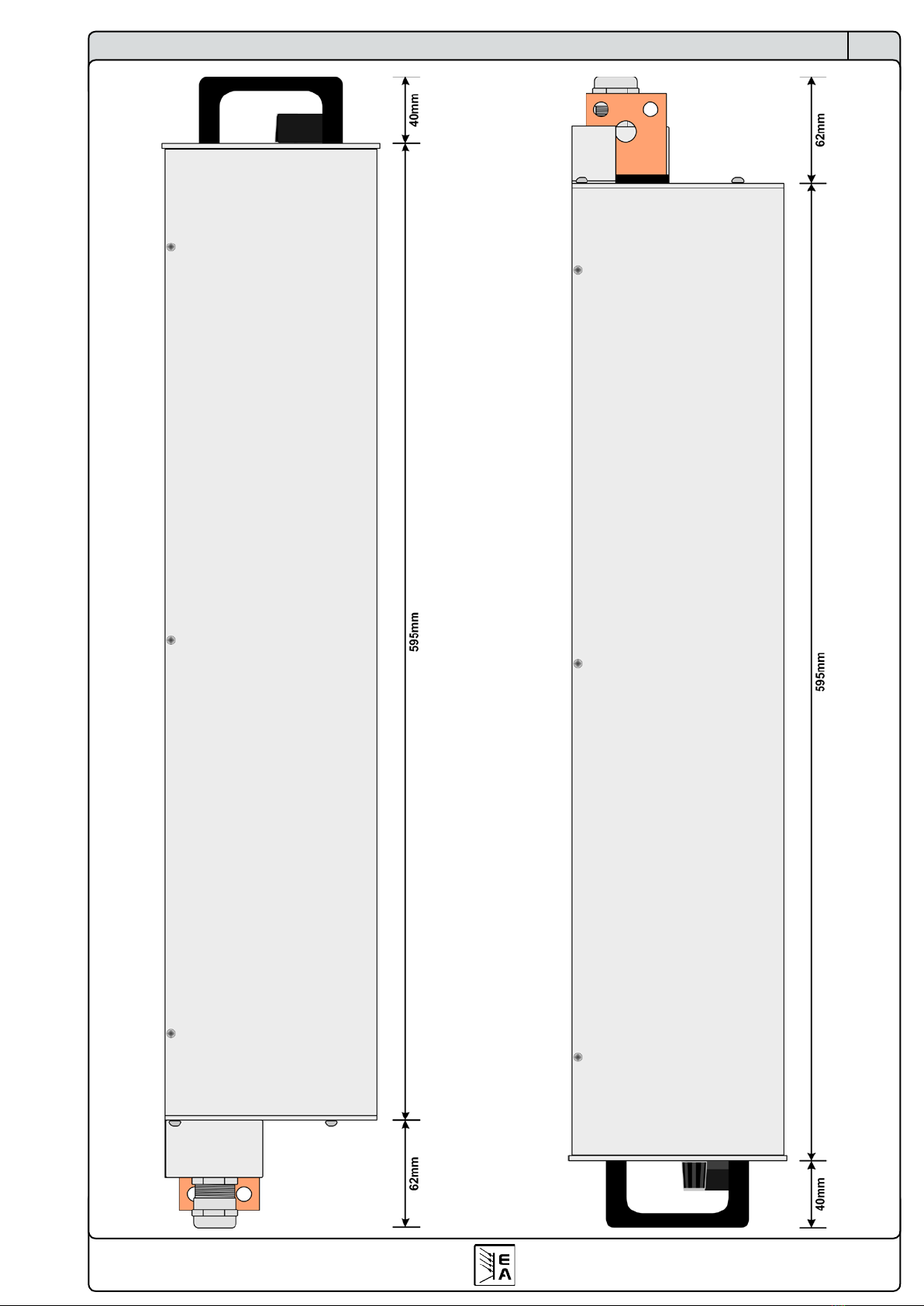

3.1 各面视图 .............................................................................................. 10
3.2 供应清单 .............................................................................................. 13
4. 一般信息 .................................................................................................. 13
4.1 序言/安全警告 ......................................................................................... 13
4.2 制冷 .................................................................................................. 13
4.3 维修/服务 ............................................................................................. 13
4.4 冗余操作 .............................................................................................. 13
5. 安装 ...................................................................................................... 13
5.1 目检 .................................................................................................. 13
5.2 输入端连接（单机） .................................................................................... 13

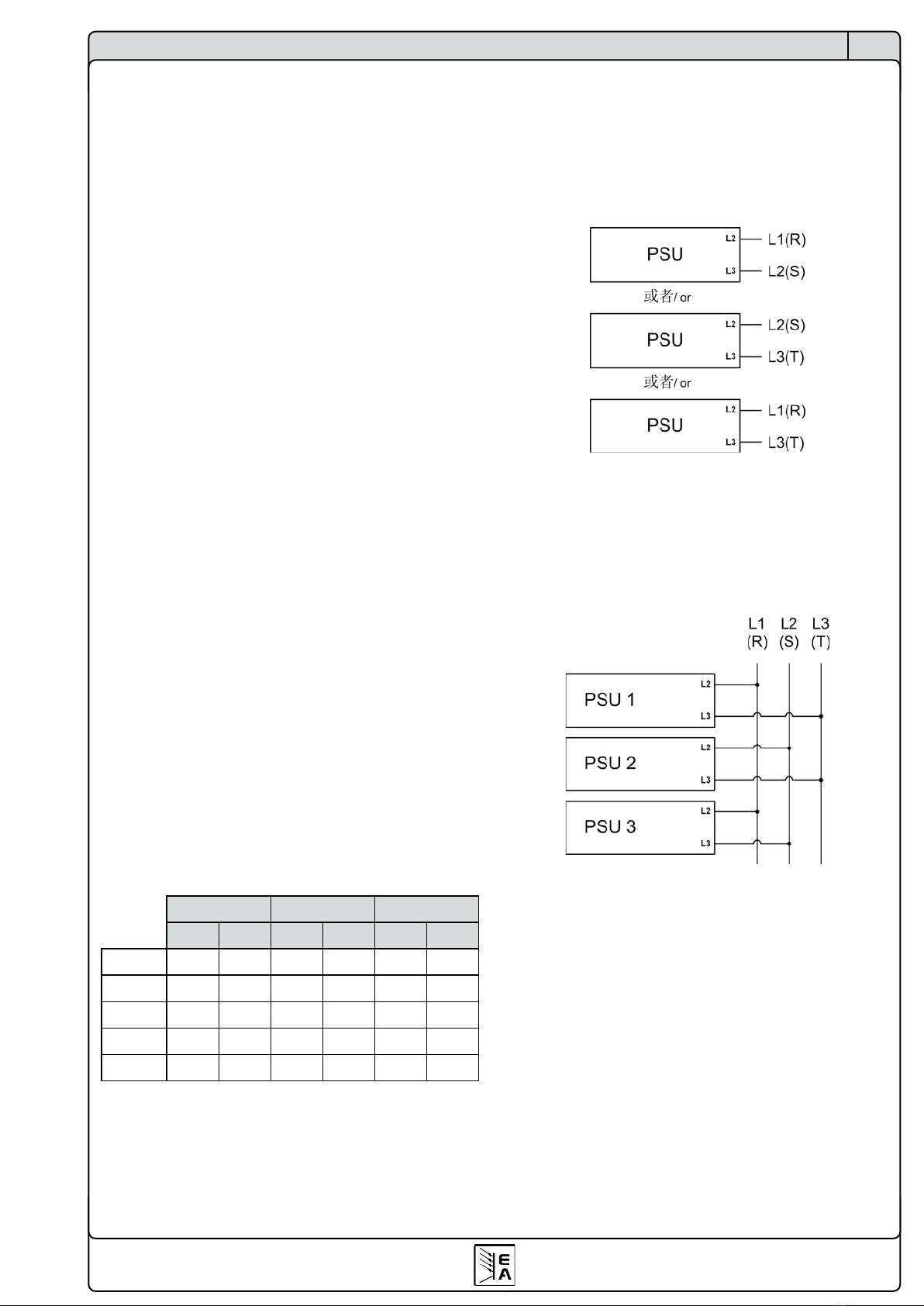

5.3 输入端连接（多台机） .................................................................................. 13
5.4 输入保险丝 ............................................................................................ 14
5.5 直流输出端 ............................................................................................ 14
5.5.1 输出端类型 ........................................................................................ 14
5.6 输出端接地 ............................................................................................ 15
5.7 “Sense”（远程感测）端 ............................................................................... 15
5.8 “Share”（共享）端 ................................................................................... 15
5.9 接口卡插槽 ............................................................................................ 15
6. 操作 ...................................................................................................... 16
6.1 显示 .................................................................................................. 16

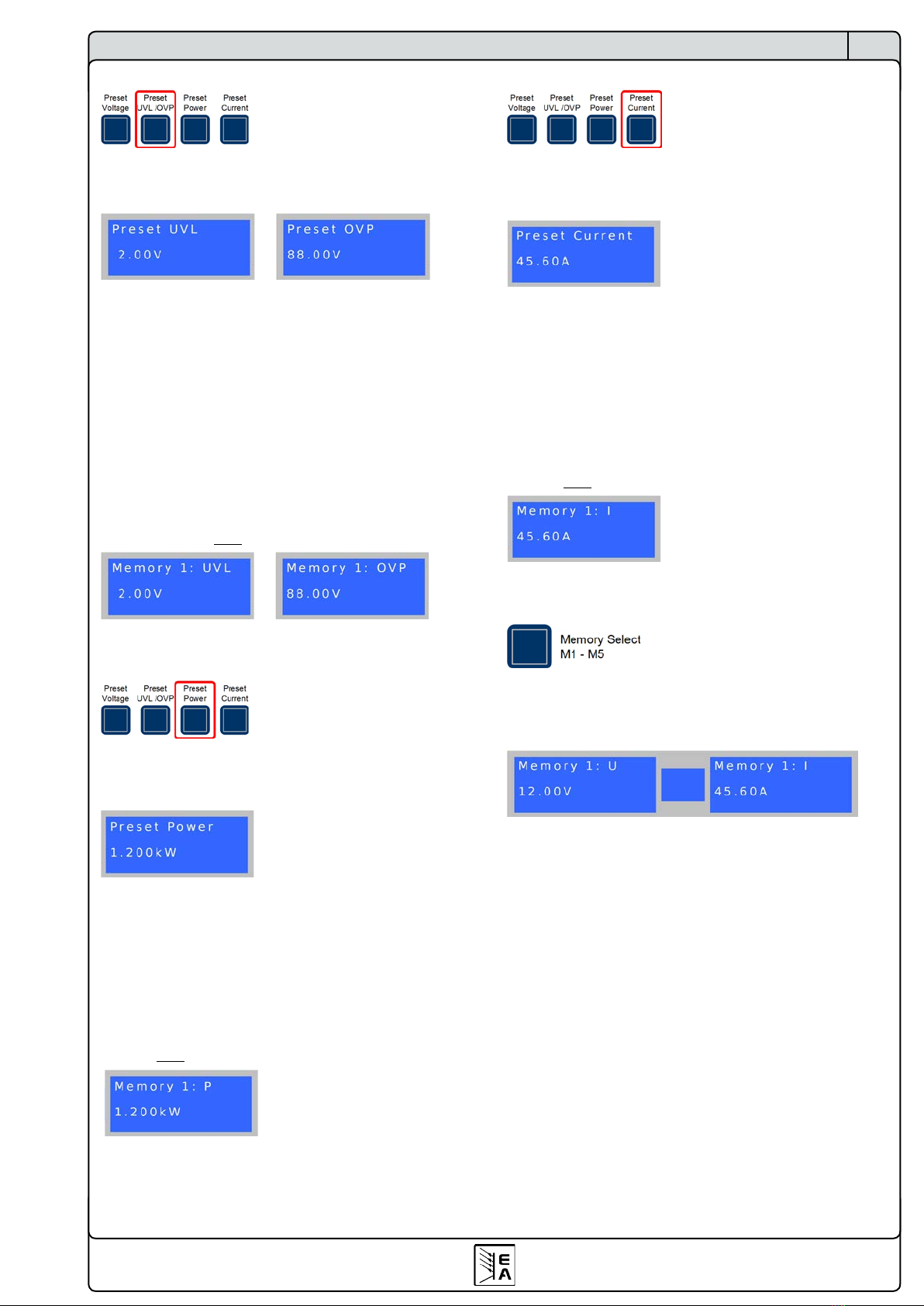

6.2 控制面板各按钮 ........................................................................................ 16
6.2.1 Preset Voltage按钮 ................................................................................ 16
6.2.2 Preset UVL / OVP按钮 .............................................................................. 17
6.2.3 Preset Power按钮 .................................................................................. 17
6.2.4 Preset Current按钮 ................................................................................ 17
6.2.5 Memory Select M1-M5按钮 ........................................................................... 17

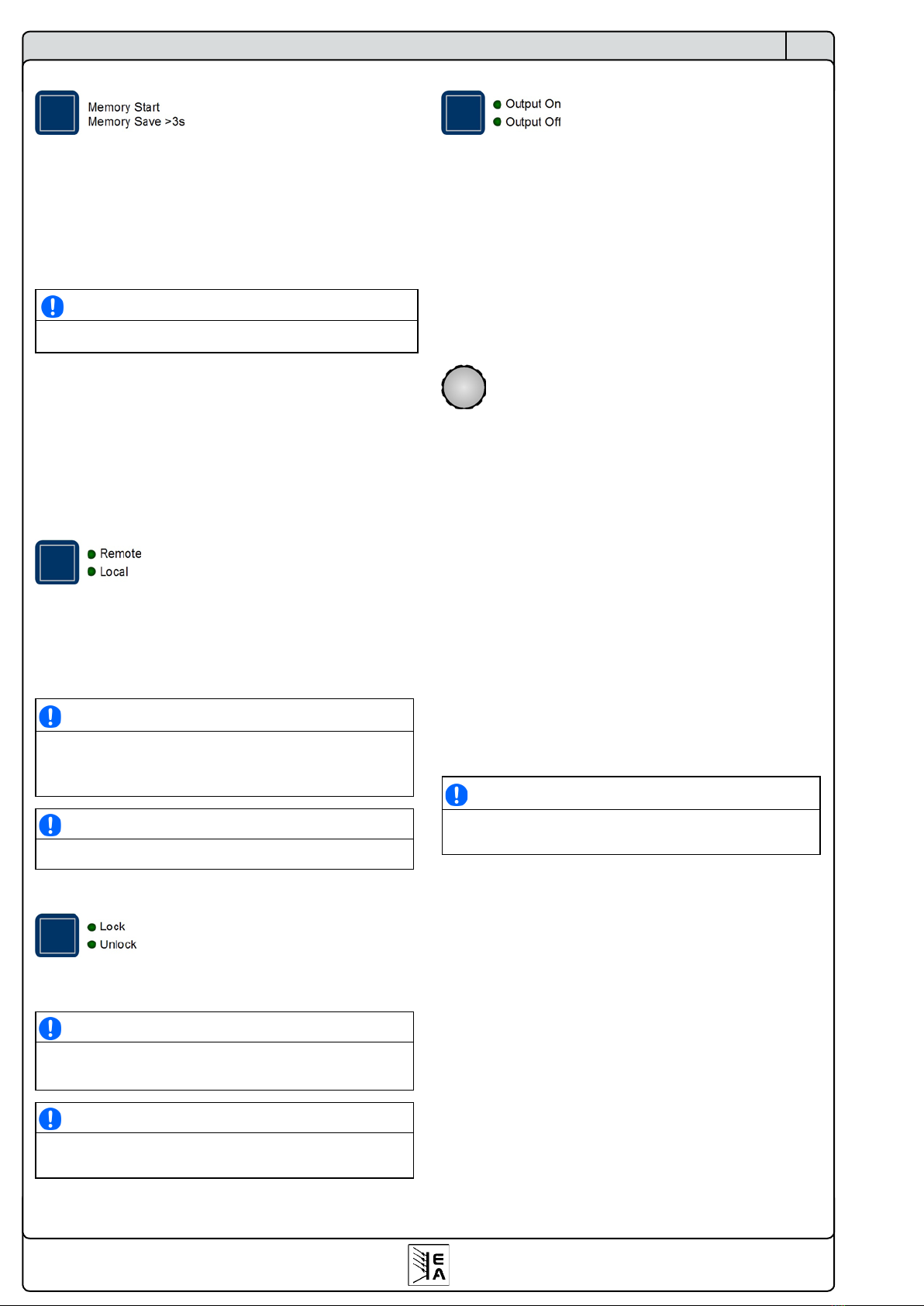

6.2.6 Memory Start / Memory Save >3s按钮 ................................................................ 18
6.2.7 Local按钮 ......................................................................................... 18
6.2.8 Lock / Unlock按钮 ................................................................................ 18
6.2.9 Output On / Output Off按钮 ........................................................................ 18
6.3 其它控制键 ............................................................................................ 18
6.3.1 Rotary knob按钮 ................................................................................... 18
6.4 调节设定值 ............................................................................................ 18
7. 产品特性 .................................................................................................. 19
7.1 用电源开关打开 ........................................................................................ 19
7.2 用电源开关关闭 ........................................................................................ 19
7.3 转至远程控制模式 ...................................................................................... 19
7.4 过压报警 .............................................................................................. 19
7.5 过温报警 .............................................................................................. 19
7.6 调整电压、电流和功率 .................................................................................. 20

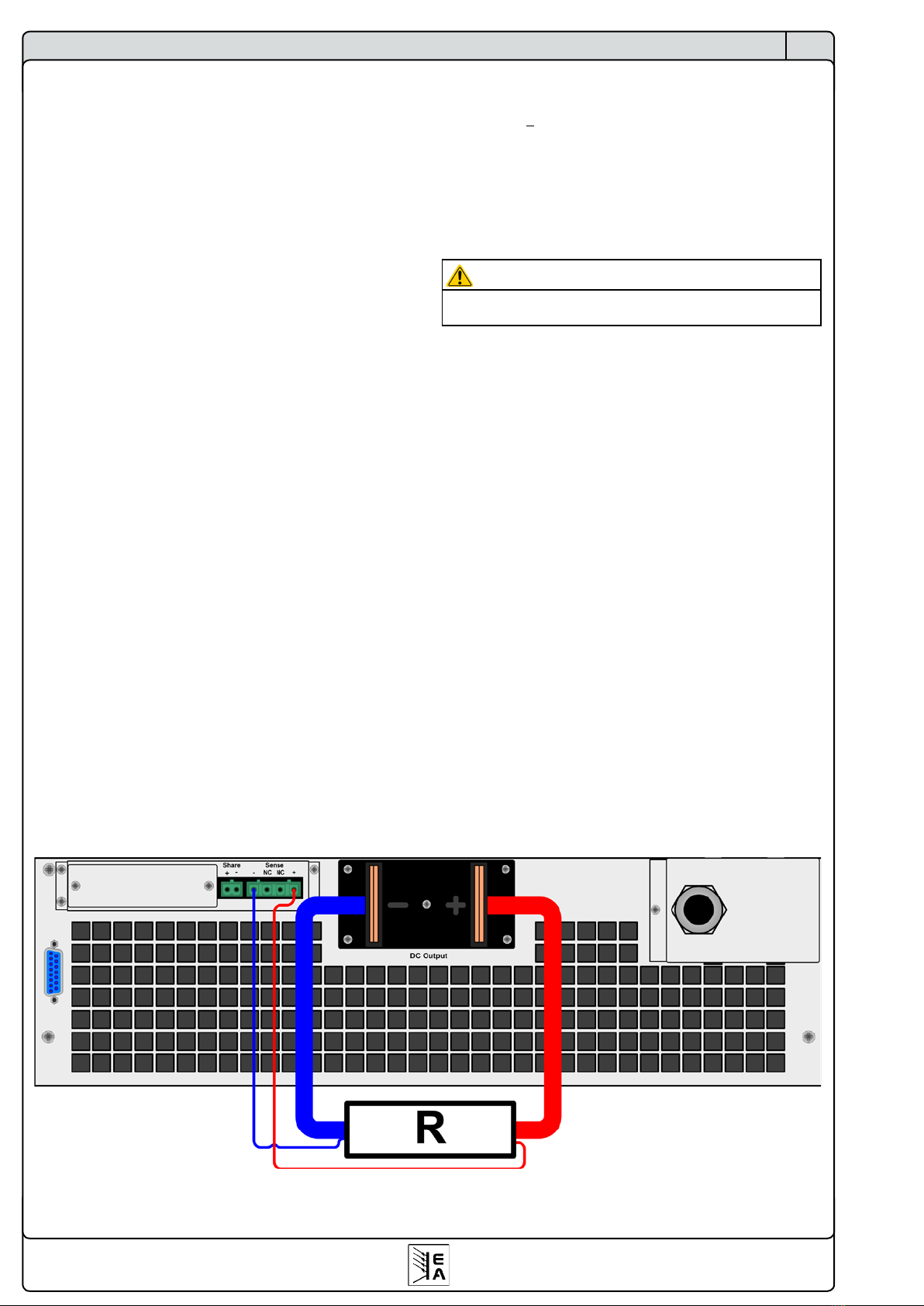

7.7 远程感测的操作 ........................................................................................ 20
7.8 市电欠压或过压 ........................................................................................ 20
7.9 与不同类型负载的连接 .................................................................................. 20
8. 产品设置 .................................................................................................. 21
9. 数字接口卡 ................................................................................................ 22
10. 模拟接口 .................................................................................................. 22
10.1 一般信息 .............................................................................................. 22
10.2 引脚图 ................................................................................................ 23
10.3 模拟接口各引脚分布 .................................................................................... 24
11. 更多应用 .................................................................................................. 25
11.1 共享总线模式下的并联 .................................................................................. 25
11.2 串联 .................................................................................................. 25
12. 其它 ...................................................................................................... 25
12.1 附件和选项功能 ........................................................................................ 25
12.2 固件更新 .............................................................................................. 25

5
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
关于产品
1. 简介
PS 8000 E 3U系列为高效电源供应器，装于19“拉拔式外壳内，
是测试系统和工业控制设备的理想选择。
除具备电源供应器的标准功能外，用户还可定义和恢复5组不
同的预设值。
您可选择各种数字接口卡，这些接口卡通过电脑可执行更宽范
围的控制和监控功能。根据接口卡类别，产品可支持的数量以
及可操作功能会有所不同。
本系列所有型号都配有并联和共享总线操作用连接端子。
通过接口卡可方便地将产品融入现有系统，且完全不需配置卡
或仅做少数几个设定。
电源通过模拟接口可连接其它电源供应器，并藉由该接口来控
制他们。或通过外部控制系统，如编程器，来控制和监控。
本产品由微处理器控制，使得产品能准确、快速地测量和显示
出各实际值。
主功能一览：
•设置0...100%范围的设定电压，电流和功率
• 0...110% UNom可调过压极限
•可选拔插式数字接口卡 (CAN，USB，RS232，IEEE/
GPIB，Ethernet/LAN，Probus)
•内置、电隔离外控用模拟接口，0...5V或0...10V（可选）对
应0...100%数值
•功率级别有3.3kW，5kW，6.6kW，10kW 或15kW；装于机
柜内还可扩展至150kW
•温控风扇
•状态指示灯 (OT，OVP，CC，CV，CP)
• 5组可选内存集
•并联连接（Share-Bus 共享总线操作）
•带数据库且兼容CAN系统的Vector软件（从6.01固件版本始）
• Vector™兼容的CAN系统
•免费的Windows软件
• LabView™ VIs
2. 技术规格
2.1 控制面板和显示器
类型
显示： 202 x 32点阵显示
分为三个区域
旋钮：
2 个旋钮， 9+2 个按钮
显示器格式
额定值决定最大可调范围。
实际电压和电流同时显示，过压极限设定值，电压、电流和功
率限定值则分开显示。
电压的显示
分辨率： 4位数
格式： 0.00V...99.99V
0.0V...99.9V
0V...9999V
电流的显示
分辨率： 4位数
格式： 0.00A...99.99A
0.0A...999.9A
功率的显示
分辨率： 4位数
格式： 0.000kW...9.999kW
0.00kW...99.99kW

6
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
关于产品
2.2 各型号技术规格
PS 8040-170 E 3U PS 8080-170 E 3U PS 8200-70 E 3U PS 8500-30 E 3U PS 8040-340 E 3U
电源输入
输入电压 340…460V AC 340…460V AC 340…460V AC 340…460V AC 340…460V AC
可选输入电压范围 - - - - -
要求相数 2Ph, PE 2Ph, PE 2Ph, PE 2Ph, PE 3Ph, PE
输入频率 45…65Hz 45…65Hz 45…65Hz 45…65Hz 45…65Hz
输入保险丝 2x T16A 2x T16A 2x T16A 2x T16A 4x T16A
输入电流 最大11A 最大16A 最大16A 最大16A 最大19A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
40V 80V 200V 500V 40V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 100mVpp
< 10mVrms
< 100mVpp
< 10mVrms
< 200mVpp
< 25mVrms
< 250mVpp
< 70mVrms
< 150mVpp
< 10mVrms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 10mV 10mV 100mV 100mV 10mV
远程感测补偿 最大2.5V 最大2.5V 最大6V 最大10V 最大2.5V
过压保护门限 (可调)0…44V 0…88V 0…220V 0….550V 0…44V
输出 - 电流
额定电流I
Nom
170A 170A 70A 30A 340A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 528mApp
< 106mArms
< 300mApp
< 40mArms
< 44mApp
< 11mArms
< 14mApp
< 8mArms
< 600mApp
< 80mArms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 100mA 100mA 10mA 10mA 100mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
3300W 5000W 5000W 5000W 6600W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度*≤2% ≤2% ≤2% ≤2% ≤2%
显示器分辨率 0.001kW 0.001kW 0.001kW 0.001kW 0.001kW
调节分辨率 93% 93% 95.20% 95.50% 93%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80% < 80%
尺寸(WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 19.8kg 19.8kg 19.8kg 19.8kg 25.5kg
冗餘无 无 无 无 有
输出正极对外壳的隔离电压 500V DC 500V DC 500V DC 1000V DC 500V DC
输出负极对外壳的隔离电压
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
主-从操作
并联操作
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230176 09230160 09230170 09230165 09230177
300V DC
53kOhm
0…5V 或0…10V，可选
≤0.2%
有，经模拟接口
允许（但有限制）
允许，经共享总线实现电流均衡分布
无
<2000m
2
1
2
2500V DC
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 A
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

7
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
关于产品
PS 8040-510 E 3U PS 8080-340 E 3U PS 8160-170 E 3U PS 8200-140 E 3U PS 8400-70 E 3U
电源输入
输入电压 340…460V AC 340…460V AC 340…460V AC 340…460V AC 340…460V AC
可选输入电压范围 - - - - -
要求相数 3Ph, PE 3Ph, PE 3Ph, PE 3Ph, PE 3Ph, PE
输入频率 45…65Hz 45…65Hz 45…65Hz 45…65Hz 45…65Hz
输入保险丝 6x T16A 4x T16A 4x T16A 4x T16A 4x T16A
输入电流 最大19A 最大28A 最大28A 最大28A 最大28A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
40V 80V 160V 200V 400V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 150mVpp
< 10mVrms
< 150mVpp
< 10mVrms
< 300mVpp
< 30mVrms
< 200mVpp
< 25mVrms
< 300mVpp
< 40mVrms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 10mV 10mV 100mV 100mV 100mV
远程感测补偿 最大2.5V 最大2.5V 最大5V 最大6V 最大12V
过压保护门限 (可调)0…44V 0….88V 0….176V 0…220V 0…440V
输出 - 电流
额定电流I
Nom
510A 340A 170A 140A 70A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 900mApp
< 120mArms
< 600mApp
< 80mArms
< 300mApp
< 60mArms
< 89mApp
< 22mArms
< 33mApp
< 9mArms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 100mA 100mA 10mA 100mA 10mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
10000W 10000W 10000W 10000W 10000W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度*≤2% ≤2% ≤2% ≤2% ≤2%
显示器分辨率 0.01kW 0.01kW 0.01kW 0.01kW 0.01kW
调节分辨率 93% 93% 93% 95.20% 95.20%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80% < 80%
尺寸(WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 33kg 25.5kg 25.5kg 25.5kg 25.5kg
冗餘有 有 无 有 无
输出正极对外壳的隔离电压 500V DC 500V DC 500V DC 500V DC 900V DC
输出负极对外壳的隔离电压
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
主-从操作
并联操作
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230178 09230161 09230163 09230171 09230173
300V DC
53kOhm
0…5V 或0…10V，可选
≤0.2%
有，经模拟接口
允许（但有限制）
允许，经共享总线实现电流均衡分布
无
2
<2000m
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 A
1
2
2500V DC
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

8
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
关于产品
PS 8500-60 E 3U PS 81000-30 E 3U PS 8080-250 E 3U PS 8080-510 E 3U PS 8200-210 E 3U
电源输入
输入电压 340…460V AC 340…460V AC 340…460V AC 340…460V AC 340…460V AC
可选输入电压范围 - - 588…796V AC+MP 588…796V AC+MP 588…796V AC+MP
要求相数 3Ph, PE 3Ph, PE 3Ph, PE 3Ph, PE 3Ph, PE
输入频率 45…65Hz 45…65Hz 45…65Hz 45…65Hz 45…65Hz
输入保险丝 4x T16A 4x T16A 6x T16A 6x T16A 6x T16A
输入电流 最大28A 最大28A 最大28A 最大28A 最大28A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
500V 1000V 80V 80V 200V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 300mVpp
< 70mVrms
< 800mVpp
< 200mVrms
< 150mVpp
< 10mVrms
< 150mVpp
< 10mVrms
< 250mVpp
< 25mVrms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 100mV 1V 10mV 10mV 100mV
远程感测补偿 最大10V 最大20V 最大2.5V 最大2.5V 最大6V
过压保护门限 (可调)0…550V 0…1100V 0…88V 0…88V 0…220V
输出 - 电流
额定电流I
Nom
60A 30A 250A 510A 210A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 33mApp
< 16mArms
< 22mApp
< 11mArms
< 900mApp
< 120mArms
< 900mApp
< 120mArms
< 167mApp
< 33mArms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 10mA 10mA 100mA 100mA 100mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
10000W 10000W 15000W 15000W 15000W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度*≤2% ≤2% ≤2% ≤2% ≤2%
显示器分辨率 0.01kW 0.01kW 0.01kW 0.01kW 0.01kW
调节分辨率 95.50% 95.50% 93% 93% 95.20%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80% < 80%
尺寸(WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 25.5kg 25.5kg 33kg 33kg 33kg
冗餘无 无 有 有 有
输出正极对外壳的隔离电压 1000V DC 1500V DC 500V DC 500V DC 500V DC
输出负极对外壳的隔离电压
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
主-从操作
并联操作
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230166 09230168 09230179 09230162 09230172
300V DC
53kOhm
0…5V 或0…10V，可选
≤0.2%
有，经模拟接口
允许（但有限制）
允许，经共享总线实现电流均衡分布
无
2
1
<2000m
2
2500V DC
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 A
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

9
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
关于产品
PS 8240-170 E 3U PS 8500-90 E 3U PS 8600-70 E 3U PS 81500-30 E 3U
电源输入
输入电压 340…460V AC 340…460V AC 340…460V AC 340…460V AC
可选输入电压范围 588…796V AC+MP 588…796V AC+MP 588…796V AC+MP 588…796V AC+MP
要求相数 3Ph, PE 3Ph, PE 3Ph, PE 3Ph, PE
输入频率 45…65Hz 45…65Hz 45…65Hz 45…65Hz
输入保险丝 6x T16A 6x T16A 6x T16A 6x T16A
输入电流 最大28A 最大28A 最大28A 最大28A
功率因数值 > 0.99 > 0.99 > 0.99 > 0.99
输出 - 电压
额定电压U
Nom
240V 500V 600V 1500V
可调范围 0V…U
Nom
0V…U
Nom
0V…U
Nom
0V…U
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.02% < 0.02% < 0.02% < 0.02%
带载0…100%时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05%
带载100%时电压从R10至90%的上升时间 最大30ms 最大30ms 最大30ms 最大30ms
纹波 @ BWL 20MHz < 500mVpp
< 20mVrms
< 300mVpp
< 70mVrms
< 400mVpp
< 80mVrms
< 1000mVpp
< 350mVrms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 100mV 100mV 100mV 1V
远程感测补偿 最大7.5V 最大10V 最大18V 最大30V
过压保护门限 (可调)0…264V 0…550V 0…660V 0…1650V
输出 - 电流
额定电流I
Nom
170A 90A 70A 30A
可调范围 0…I
Nom
0…I
Nom
0…I
Nom
0…I
Nom
市电波动范围在±10% ∆U
IN
时的稳定度 < 0.05% < 0.05% < 0.05% < 0.05%
带载0…100% ∆U
OUT
时的稳定度 < 0.15% < 0.15% < 0.15% < 0.15%
纹波 @ BWL 20MHz < 333mApp
< 27mArms
< 50mApp
< 23mArms
< 30mApp
< 12mArms
< 19mApp
< 13mArms
精确度*≤0.2% ≤0.2% ≤0.2% ≤0.2%
显示器分辨率 100mA 10mA 10mA 10mA
负载从10…90%瞬态恢复时间 < 2ms < 2ms < 2ms < 2ms
输出 - 功率
额定功率P
Nom
15000W 15000W 15000W 15000W
电压<150V U
in
时的额定功率 0...P
Nom
0...P
Nom
0...P
Nom
0...P
Nom
精确度*≤2% ≤2% ≤2% ≤2%
显示器分辨率 0.01kW 0.01kW 0.01kW 0.01kW
调节分辨率 93% 95.50% 95.20% 95.50%
其它
环境温度 0….50°C 0….50°C 0….50°C 0….50°C
储存温度 -20….70°C -20….70°C -20….70°C -20….70°C
相对湿度 < 80% < 80% < 80% < 80%
尺寸(WxHxD)** 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm 19" 3U 595mm
重量 33kg 33kg 33kg 33kg
冗餘无 有 无 无
输出正极对外壳的隔离电压 500V DC 1000V DC 1000V DC 2000V DC
输出负极对外壳的隔离电压
绝缘耐压输入对输出
制冷
标准
过压等级
保护等级
污染程度
工作高度
串联操作
主-从操作
并联操作
主-从操作
模拟编程
输入范围
精确度*
输入阻抗
产品编号 09230164 09230167 09230174 09230169
300V DC
风扇制冷，前板为入风口，后板为排风口
EN 60950, EN 61326, EN 55022 等级 A
0…5V 或0…10V，可选
≤0.2%
2500V DC
<2000m
无
2
2
1
53kOhm
允许，经共享总线实现电流均衡分布
允许（但有限制）
有，经模拟接口
*与额定值有关，该精确度决定设定值与实际值间允许最大误差。
举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV,故得出实际值可
能在4.84V和5.16V之间。

10
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
关于产品
3. 产品描述
3.1 各面视图
A - 电源开关 D - 共享总线和远程感测端 B - 控制面板 E - 直流输出端（上图显示的输出端为80V型号的输出端类型） C - 接口卡插槽 F - 交流输入端
图2
图1

11
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
关于产品
图3 图4

12
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
关于产品
图5

13
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
关于产品
3.2 供应清单
1 x 电源供应器
1 x 印刷版使用说明书
1 x 共享总线插头（已插上）
1 x 远程感测用插头（已插上）
4. 一般信息
4.1 序言/安全警告
本说明书和本设备专给对本电源有基本了解的人士使用。不应
给无基本电器知识的人士操作，因本说明书未作此方面解释。
操作不当和未遵守安全说明的操作可能导致仪器损坏或丧失保
修的权利！
4.2 制冷
前板进风孔和后板排风孔必须保持干净，以保证良好的冷却效
果。注意产品(后方)要与周围摆放的任何物体保持至少10cm
距离，以保证空气通畅。
4.3 维修/服务
打开该产品或用工具从内部取出零件时可能有高压触电的危
险。必须将该产品与主电源断开后方可进行，否则用户自行承
担风险。
只有受过电流危险知识训练的人员方可进行相关维护或修理。
打开产品通常只为更换保险丝。
4.4 冗余操作
本系列部分型号还具有冗余操作功能。意思是，产品上含有两
至三个功率段，只要有一个功率段维持工作，其他功率段因过
热而被关闭，本电源仍将供电到输出端。详情可参考„2.2各 型
号技术规格“，查看具有该功能的产品型号。
5. 安装
5.1 目检
收到产品拆包装后，请检查是否有外观受损痕迹。如有，请不
要操作该产品，应立即联系您的供应商。
5.2 输入端连接（单机）
本系列产品的交流输入端必须连接两相（3.3kw/5kW型号）或
三相，（6.6kW/10kW/15kW型号）的产品则要求连接带接地
（PE）的三相供电电压。
该连接必须使用合适直径的连接线来完成。见下表举例，都针
对单机连接的连接线：
L1 L2 L3
ø Imax ø Imax ø Imax
3.3kW - - 2,5mm² 11A 2,5mm² 11A
5kW - - 2,5mm² 16A 2,5mm² 16A
6.6kW 2,5mm² 19A 2,5mm² 11A 2,5mm² 11A
10kW 4mm² 28A 4mm² 16A 4mm² 16A
15kW 4mm² 28A 4mm² 28A 4mm² 28A
我们建议如下：
对于3.3kW/5kW/6.6kW型号： 至少为2,5mm²
对于10kW/15kW型号： 至少为4mm²
针对每相线以及地(PE)。
3.3kW或5kW单机使用的两相线可任意选择。意思是，不一定
非为L2(R)与L3(S):
5.3 输入端连接（多台机）
若有多台同功率级别或不同功率的产品连接到同一三相电压
上，则需考虑相位间电流的分配，以达到平衡。如果连接一台
或2台仅需两相电的产品，将会引起不均衡的电流分布，3台是
最理想的。
下图以3.3kW/5kW型号产品的配置为例：

14
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
6.6kW/10kW型号的有所不同。在此情况下建议更改相位图。
即，不必将L1(R)相接到产品输入端子的L1输入极。下图显示了
一个电流几乎对称分布的范例，其中L1 = max. 44A, L2 = max.
56A 以及 L3 = max. 60A。
下图以6.6kW/10kW型号产品的配置为例：
5.4 输入保险丝
本系列产品最多配有6个F16A/500V，6,3x32mm的保险丝熔
断保护，都安装在产品内的主滤波板上，该线路板就在前板后
面。若需更换保险丝，须打开产品上盖。
5.5 直流输出端
功率输出端位于产品后方。
该输出端无保险熔断！为避免负载应用损坏，需一直注意负载
的额定值。
负载连线的直径由几个条件决定，如输出电流，线长和环境温
度。
关于产品
我们建议使用1,5m长的连线：
针对30A: 6mm² 针对70A: 16mm²
针对90A: 25mm² 针对140A: 50mm²
针对170A: 70mm² 针对210A: 95mm²
针对340A: 2x70mm² 针对510A: 2x120mm²
上面为每个直流输出端连线的最小直径（软性线）。
例如70mm²的单线，也可用2条35mm²的连线代替。
使用较长连线时，必须加大其直径，以免出现过大压降和发热
过多。
5.5.1 输出端类型
• 40V 或80V 型号：
铜条上带有3个9mm配M8螺丝的螺丝孔
建议：使用孔径为8mm的圆形接线片
• 160V/200V/240V 型号：
M8的螺柱固定于塑胶直流端子上
建议：使用孔径为8mm的圆形接线片
图6. 3.3kW/5kW产品输入端连接线图 图7. 6.6kW/10kW/15kW产品输入端连线图

15
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
• 400V 以上型号：
塑胶螺丝夹型端子
建议：使用孔径为6mm的圆形接线片
5.6 输出端接地
注意!
一般情况下可将单机与单机或者并联的多台产品的直流负(-)
输出端接地。额定电压为300V以下产品，只有其直流正（+)
输出端方可接地。
注意!
将直流输出极接地时，要注意查看负载端（如：电子负载）的
一极是否也与接地了！因这可能会导致短路
注意!
串联时注意输出各极的电位转移！此时仅允许最低电压极接
地。
5.7 “Sense”（远程感测）端
为了补偿负载线上的压降，电源可“感测”负载上的电压，而
不是输出端的电压。它将调整输出电压，以便能提供所需电压
给负载。最大调整值可见章节„2.2 各型号技术规格“下的“
远程感测补偿”。
远程感测的连接点在产品后板“感测”端子上。也可见章节
3.1。
注意!
感测(+)极必须且仅能与负载应用设备的(+)极相连，而(–)极与
(–)极相连！否则两个设备都可能受损。
面板其它信息请见章节„7.7 远程感测的操作“。
关于产品
5.8 “Share”（共享）端
假如想使用共享总线操作，只要将相关产品的“Share”（共
享）端连在一起即可，无需其它操作。
关于共享总线操作详情，请参考章节„11.1 共享总线模式下的
并联“：
5.9 接口卡插槽
本系列产品可配一接口卡。接口卡插槽位于产品后面。关于接
口卡的详细信息请参考接口卡说明书中章节„9. 数字接口卡“
，以及接口卡快速安装指南。

16
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
关于产品
图8. 控制面板
6. 操作
6.1 显示
图8描述了点阵显示器和控制面板总图。正常操作期间，显示区
显示实际电压（右边）和电流值（左边），以及产品状态（中
间）。在预设模式下，左显示区显示电压设定值（预设电压）
，过压保护阀值（预设OVP）欠压极限设定值（预设UVL)。
右显示区显示电流设定值（预设电流）或功率设定值（预设功
率）。在产品设置模式下显示可调参数和设定。
中间区域显示的状态如下：
CV - 恒压调整（仅当输出为“on”时）
OT - 过温错误
OVP - 过压错误
CC - 恒流调整（仅当输出为“on”时）
CP - 恒功率调整（仅当输出为“on”时）
Fine - 两旋钮启用时作精调
PF - 电源故障（输入电压故障，自6.0固件版本后方显示）
图解：
(1)-左显示区域：实际电压或V,UVL,OVP的设定值。
(2)-状态区域：显示状态，如CC,CV等。
(3)-右显示区域：实际电流或I,P的设定值。
(4)-控制按钮：设定产品条件等。
(5)-右旋钮：调节I和P设定值，以及在产品设定模式下的各项
设定。
(6)-预设按钮：转为显示设定值。
(7)-左旋钮：调节V、UVL和OVP设定值，以及产品设定模式
下的各项参数。
6.2 控制面板各按钮
6.2.1 Preset Voltage按钮
正常操作模式下，该按钮可将实际输出电压值的显示转为预设
输出电压值的显示（预设模式）。
左显示区域将显示如下：
预设模式下，左旋钮(Voltage / UVL / OVP)以与正常操作方式下
一样的方法，调节电压设定值。调节值会立即传输到输出端！
提示
设定值的调节由欠压阀值 UVL 限制。见章节 6.2.2 。
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
由模拟或数字接口控制的远程控制模式下，可用预设模式检测
远程输入的电压设定值。
用LOCK键可锁定该按钮。见章节6.2.8详述。
内存选择模式下，用该按钮可转为显示所选内存集的电压设定
值，但是不会传输到输出端。左显示区域将显示如下：

17
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
操作产品
6.2.2 Preset UVL / OVP按钮
在正常操作模式下，该按钮可将欠压极限（按一下）或过压保
护阀值（按两下）实际值的显示转为其设定值的显示（预设模
式）。左边显示区将显示如下：
与.
欠压极限(UVL)仅仅是输出电压的调节极限。意思是，如果UVL
设为0以外的任何值，则只能将电压设定值下调，最低至UVL
值。同样，UVL值只能往上调，最高至电压设定值。
左旋钮(Voltage / UVL / OVP)用来调节0...USet.范围内的UVL值。
按两下按钮，转为显示过压保护阀值预设值(OVP)。这个数值
始终在0...110% UNom范围内。
按三下按钮立即退出预设模式，或者，如果没按预设按钮或有
任一设定值被更改，则5s后自动退出。
由数字接口控制的远程控制模式下，可用预设模式检测远程输
入的OVP设定值。
用LOCK键可锁定该按钮。见章节6.2.8详述。
内存集选择模式下，利用该按钮可转为显示所选内存集的UVL
值或OVP值，但是不会立即生效。左显示区域将显示如下：
与.
6.2.3 Preset Power按钮
在正常操作模式下，该按钮可将实际电流值的显示转为输出功
率预设值显示（即：预设模式）。
右显示区域将显示如下：
在预设模式下，右旋钮(Current / Power)用来调节0...100% PNom
范围内的功率设定值。调节值会立即传输到输出端！
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
用LOCK键可锁定该按钮。见章节6.2.8详述。
经模拟或数字接口卡控制的远程控制下，预设模式可用来检查
远程指定的功率设定值。
内存选择模式下，用该按钮可转为显示所选内存集的功率设定
值，但是不会传输到输出端。右显示区域将显示如下：
6.2.4 Preset Current按钮
正常操作模式下，该按钮可将实际输出电流值的显示转为预设
输出电流值（即：预设模式）。
右显示区域将显示如下：
预设模式下，右旋钮(Current / Power)可在正常操作模式下一
样，调节0...100% INom范围内的电流设定值。调节值会立即传
输到输出端！
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
由模拟或数字接口控制的远程控制模式下，可用预设模式检测
远程输入的电流设定值。
用LOCK键可锁定该按钮。见章节6.2.8详述。
内存选择模式下，用该按钮可转为显示所选内存集的电流设定
值，但是不会传输到输出端。右显示区域将显示如下：
6.2.5 Memory Select M1-M5按钮
该按钮在5个内存集间循环，每个内存集都有U、I、P、以及
UVL和OVP的设定值。在这儿可编辑、存储或提交所选内存
集。该按钮只有在输出为off时才工作。内存模式和所选内存
集号显示如下：
用该按钮用户可执行下列操作：
a) 调节数值
输出关闭，短按按钮，显示器变为第一个内存集，如上所示。
现在可调节所选内存集的U-电压(左)和I-电流(右)设定值。推动
相应预设按钮可访问其它可调值。
再按按钮，会循环显示至内存集5，然后退出内存模式。
调节后数值一直保留，只要产品为关闭状态，但是不会提交给
输出设定值，也不保存！保存它们请见章节6.2.6。
用LOCK键可锁定该按钮。见章节6.2.8详述。

18
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
操作产品
6.2.6 Memory Start / Memory Save >3s按钮
该按钮用来将之前选好的内存集值提交给输出，或保存内存集。
该按钮只有当输出为off时才工作。
用该按钮用户可执行下列操作：
b) 仅提交
输出关闭，选择内存集(1-5)，短按按钮 --> 内存集值提交为输
出设定值，然后退出内存模式。要使用新值，先用Output On
按钮或远程控制打开输出。
提示
提交设定值不会保存它们！
c) 仅存储
输出关闭，选择一个或多个内存集，按需要调节数值，按住该
按钮超过3s --> 所有内存集被存储于内置存储卡，但不会被提
交给输出。输出仍为关闭状态，保存内存集后退出内存模式。
也可利用数字接口（除GPIB外）通过远程控制和相应指令来定
义内存集，并被即时存储。
用LOCK键可锁定该按钮，见章节6.2.8详述。
6.2.7 Local按钮
本按钮激活/终止LOCAL模式。在LOCAL模式下不可进入远程
控制模式。LOCAL模式由“Local”灯指示出来。只要LOCAL
模式未被激活，“Remote”灯就显示产品通过模拟或数字接
口处于远程控制模式。
用LOCK键可锁定该按钮，见章节6.2.8详述。
提示
激活LOCAL模式将会即刻从远程控制模式退出（模拟或数字
控制），并锁定产品，不再允许继续远程控制产品，直到再
次退出LOCAL模式。
提示
LOCAL 模式只是暂时的，关闭产品后不会保存。
6.2.8 Lock / Unlock按钮
本按钮激活/终止控制面板锁定。LOCK模式下锁定所有的按钮，
除LOCK按钮外。锁定控制面板可防止无意使用按钮和编码器。
提示
激活 LOCK 模式将会即刻从预设或远程控制模式退出。显示器
将恢复实际值的正常显示。
提示
自 6.02 版固件版本的产品，当产品关闭时 LOCK 模式会被保
存，重启后则恢复。
6.2.9 Output On / Output Off按钮
只要产品未处于遥控模式，可用此按钮手动打开或关闭电源输。
输出状态通过按钮上面的“Output On”或“Output Off”LED
灯指示出来。输出打开时，在显示器中间状态区域显示当前工
作中的调整模式CC、CV或CP。
用LOCK键可锁定该按钮。见章节6.2.8详述。
输出的打开可通过模拟接口的13脚(REM-SB)来阻止。见章节
„10. 模拟接口“。
此按钮还可用来确认错误消息。详情请见7.4和7.5章节。
6.3 其它控制键
6.3.1 Rotary knob按钮
这两个旋钮有推动按钮功能。推动任何一个或两个会有下列作
用：
a) 细调模式 (Fine)
短按任何一按钮可起用或停用细调模式。如果激活“Fine”，
所有设定值、阀值和极限值都按最小的幅度调节，不管当前为
何种模式（预设，内存等）。在状态显示区域以“Fine”文字
显示出来。也可参考下面章节„6.4 调节设定值“。
b) 产品设置
当输出为off时，同时按住两个按钮，时间>3s，可将产品换到
产品设置。按相同方式可退出。
6.4 调节设定值
1. 手工操作
在手工操作下，两旋钮可按预定幅度（见下表）在0%至100%
的额定电压和电流设定值间连续调节。若想设置OVP和UVL，需
按一下或两下Preset UVL/OVP按钮。若想设置功率设定值，需
按Preset Power按钮。
提示
OVP 值低于电压设定值，只要一打开输出，实际电压达到
OVP 阀值，就会出现 OV 报警！

19
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
操作产品
可通过细调或粗调手工完成设定值的设置，默认为粗调。需
Fine-细调时按任一一个旋钮来激活，幅度为1。
coarse-粗调则按额定值的下列步宽来进行（也可参考技术规
格）：
电压 电流
额定值 粗调 细调 额定值 粗调 细调
40V 0.25V 0.01V 30A 0.2A 0.01A
80V 0.5V 0.01V 60A 0.5A 0.01A
160V 1V 0.1V 70A 0.5A 0.01A
200V 2V 0.1V 90A 1A 0.01A
240V 2V 0.1V 120A 1A 0.1A
400V 2V 0.1V 140A 1A 0.1A
500V 5V 0.1V 210/250A 2A 0.1A
600V 5V 0.1V 340A 2A 0.1A
1000V 10V 1V 510A 5A 0.1A
1500V 10V 1V
功率
额定值 粗调 细调
3.3/5kW 50W 1W
6.6/10kW 100W 10W
15kW 100W 10W
Note
可调设定值的分辨率在某些型号上要高于输出电压分辨率。故
有可能发生执行2或3个步宽后才能改变输出电压。
2. 通过模拟接口远程控制
请参考章节„10. 模拟接口“。
3. 通过数字接口卡远程控制
请参考章节„„9. 数字接口卡““。
7. 产品特性
7.1 用电源开关打开
电源开关位于产品前面。打开产品后，显示器将显示这些信息：
生产商名称，地址与生产商标识，产品类型与固件版本。在设置
模式下（见„8.产品设置“）出现“AutoPwrOn”（自动打开）
选项，它决定产品打开时的输出状态。默认状态下为“on”，
意思是可恢复产品最后关闭时U、I、P的设定值，OVP和UVL
值，以及输出条件。如果该选项为“off”，U和I的设定值设为
0，P的设定值为100%，输出在每一次开启后打开。
7.2 用电源开关关闭
用电源开关关闭产品如电源断电一样。它会保存最后设定值和
输出条件。短时间过后，功率输出和风扇关闭，几秒钟后，产
品完全关闭。
7.3 转至远程控制模式
a) 通过可选模拟接口 ：如果产品未被LOCAL模式限制，或早已
启动数字接口的远程模式，“Remote”引脚可将产品转为远程
控制。通过VSEL、CSEL和PSEL，以及REM-SB引脚的设定值
可被使用。且传输给这些引脚的输出状态和设定值会即刻被设
置。从远程控制返回后，输出关闭。
b)
通过可选数字接口 ：如果产品未被LOCAL模式限制，或早已
通过模拟接口启动了远程控制模式，利用相关指令（这儿为：
对象）可将产品转为远程控制，并保留输出状态和设定值，直
至被更改。退出远程控制会自动关闭输出。
7.4 过压报警
过压报警可以因内部缺陷（输出电压上升且不可控）或外部
电压过高而引起。过压保护(OVP)将关闭输出，并在显示器上
以“OV”文字和模拟接口上的“OVP”引脚指示此报警。e.
如果清除过压原因，输出会再次打开，但需先确认此报警信息。
在手工操作模式下，以按下Output On/Off按钮为确认方式，在
模拟遥控模式下是“REM-SB”引脚，而在数字遥控模式下为相
关指令。会出现“OV”状态文本和OVP信号。只要报警仍然存
在，则不打开输出。
OV报警会被记录到内部警报缓冲区内。通过数字接口可读取该
缓冲区内信息，除使用SCPI语言外。读取缓冲区信息也表示确
认报警信息。
提示
OV报警状态优先于OT报警状态，当两个错误同时出现时会
覆盖“OT”状态文字，但不确认该报警信息。
7.5 过温报警
一旦因内部过热而出现过温(OT)报警，则关断输出，显示器中
间区域会出现 “OT”状态文字。同„Output On“灯会闪烁，指
示出产品一旦冷却后即自动重启。如果不需要，可手动关闭输
出。LED灯停止闪烁，输出就不会自动启动。
OT报警要被确认。如果输出在冷却后还是关闭的，可用Output
On/Off按钮，或通过„REM-SB“ 引脚，亦或相关指令再次打开
输出。如果输出为打开状态，可按一下Output On/Off按钮，
或给“REM-SB”引脚一由高至底的触发，或使用相关指令先
确认该报警信息，然后关闭输出。
OT错误状态比OV错误状态级别更低。如果当OT错误出现的同
时也出现OV错误，“OT”状态文本会被“OVP”覆盖。
提示
OT报警状态对于OV报警而言，优先级别较低一些。当两个
报警同时出现时，“OV”会覆盖“OT”状态文字，但不确
认该报警信息。

20
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
日期： 06-05-2014 PS 8000 E 3U
系列产品说明书
操作产品
7.6 调整电压、电流和功率
电源的输出电压和负载的阻值决定输出电流。只要输出电流低
于设定电流极限值，产品以恒压(CV)模式操作，且以“CV”
状态文字指示出来。
如果输出电流受限于电流设定值或额定电流，产品会转为恒流
模式(CC)，并以“CC”状态文字指示出来。
所有型号都具有0...PNom的可调限功率特性。如果产品实际电
流和电压超过可调功率极限，即激活该功能，并覆盖恒压或恒
流调整模式。功率极限最初影响输出电压。因为电压、电流和
功率极限相互影响，有可能出现像下面这样的不同状况：isen:
例1：产品进入恒压模式，然后限制了功率，因此，输出电压减
少。较低的输出电压导致输出电流减小。如果负载阻值减小，
输出电流会再次上升，输出电压进一步下降。
例2：产品进入恒流模式，输出电压有负载阻值决定。于是限制
了功率，根据P = U * I公式，输出电压和电流减少。一旦电流
设定值减少，输出电流和电压也会减少。产品的两个值，实际
功率将低到之前设定的功率极限以下，产品由恒功率调整(CP)
转为恒流调整(CC)。
CC、CV和CP这三个条件也可显示于可选模拟接口卡的适当引
脚上，或者经可选数字接口卡当状态位元读出来。
7.7 远程感测的操作
远程感测操作用来补偿电源和负载间导线的压降。因为这受限
于一定水平，建议按照输出电流选择适当直径的导线，以将压
降减到最小。
感测输入端位于产品后板，即Sense端子上。按正确极性将导
线连到负载上。电源会自动检测外部感应端，并通过负载的实
际电压而非输出电压，来补偿输出电压，从而按照电源与负载
间的压降值提升输出电压。
最大补偿值：见技术参数表，不同型号有不同。
也可参考图9。
7.8 市电欠压或过压
本产品需用到相线电压为400V的三相供电的两相或三相，其电
压误差最大为+15%。从而形成340V...460V的输入电压范围。
在该范围内，产品操作无功率限制。340V AC以下的输入电压
被视为欠压，将保存最后操作状态，并关闭输出。如电压超过
460V AC，结果一样。
自固件版本 6.01：AC输入端的过压或欠压跟输入端其它错误一
样，都会以“power fail-电源故障”报警指示于产品上。经模
拟接口的引脚6 „OT/PF“或内部报警缓冲区以„PF“显示。该报警
可通过可选数字接口卡读取。
注意!
应避免输入端长期欠压或过压！
7.9 与不同类型负载的连接
不同类型的负载，如阻性负载（台灯，电阻），电子负载或感性
负载（马达）,性能不同，它们会与电源相互作用。例如，马达
会产生一反电压，导致电源因过压保护而关断输出。
电子负载有电压、电流和功率调整线路，它们与电源的相互作
用，可能会提高输出纹波或其它多余的副作用。电阻负载几乎
100%中性。故建议在安排应用时要考虑负载的特性。
图 9. 感测端连线图

21
CN
PS 8000 E 3U
系列产品说明书 日期： 06-05-2014
操作产品
8. 产品设置
产品设置目的在于调节某些操作参数。当输出关闭后方可访问。
长按旋钮上的两个按钮（见章节6.3）超过2s即可。退出设置并
存储设定的操作方式与之相同。通常有三个基本设置，见下面。
其它设定仅在配上数字接口卡时才出现。
基本设置：
参数：AutoPwrOn Default: on
可设置值：on, off
解释：“on”--> 在产品被关闭或停电前，最后输出状态和设
定值被保存下来。这可保证产品在恢复电源后可继续按最后的
设定自动运作。
“off”--> 每次产品打开后，输出也被打开，U, UVL和I的设
定值被设为0%，P为100%，而OVP为110%。
参数：AI range 默认值： 0-10
可设置值： 0-5, 0-10
解释：通过模拟接口选择使用的电压范围。
参数：Contrast 默认值： 70
可设置值： 50...100
解释：调整LCD显示器的对比度。
下列设置适用于所有接口卡：
参数：Device node 默认值： 1
可设置值： 1...30
解释：选择产品位址（产品节点，来自CAN专业术语）。当将
产品应用于总线系统(CAN或GPIB)时，每台产品必须有一独特
的地址！
利用CAN接口卡-IF-C1才可进行下列设置：
参数：Baud 默认值： 100k
设置值：10k,25k,50k,100k,125k,250k,500k,1M
解释：选择CAN传输波特率。
参数：Base ID 默认值： 0x000
设置值： 0x000...0x7FC (0...2044)
解释：通过三个IDs（Vector兼容，DBC文件）来定义CAN ID系
统的基本ID(BAID)。根据调整后的基本ID，这三个IDs预留给一
台产品。因此只有在第四步时才能调节这些参数。推动任何一旋
钮可将显示器从十进制值转为十六进制值显示。
只有当ID Sys = Vector 被选定后方出现这个参数，见下面
参数ID Sys。
参数：Broad ID 默认值： 0x7FF
设置值： 0x000...0x7FF (0...2047)
解释：通过三个IDs（Vector兼容，DBC文件）来调节CAN ID
系统的广播ID (BCID)。这个ID是产品用来给同一总线上的多
台产品广播信息的第四个ID。仅以十六进制值显示。目的在于
所有产品的这个ID调节成相同值，从而可通过设定值或产品状
态同时控制这些产品。
只有当ID Sys = Vector 被选定后方出现这个参数，见下面
参数ID Sys。
参数：RID 默认值： 0
可设置值： 0...31
解释：选择重定位识别段(RID)。可参考CAN专业术语或IF-C1
CAN接口卡的说明书，查阅更多信息。
参数：Bus term 默认值： yes
可设置值： yes, no
解释：启用/停用CAN接口卡的总线终止电阻。仅在产品位于总
线终端时需要。
参数：ID Sys 默认值： Vector
可设置值： Vector, normal
解释：选择CAN ID系统(IDSY)。用„Normal“设定，针对旧
CAN ID系统，每台产品使用两个CAN IDs。这两个ID由„De-
vice node“（如上）与„RID“（如上）创建而成。也可参考
接口卡的使用说明书，CAN ID计算方法的描述。
其它ID系统就选择„Vector“，每台产品使用三个CAN ID，
因此才能使用所谓的DBC文档，将产品应用到公司的Vector软
件中。选择这个ID系统时，与设定相关的两个ID（如上）被激
活，用户可调节用来定义三个ID的基本ID，以及一个广播ID（
如有使用）。
利用RS232接口卡-IF-R1才可进行下列设置：
参数：
Baud 默认值： 57600
可设置值： 9600, 19200, 38400, 57600
解释：选择以波特率为单位的串行传输速率。利用RS232不可
配置其它参数，但可这样定义：
奇偶性
= 奇数
停止位 = 1
数据位 = 8
必须在电脑上设置相同的配置。
利用Probus接口卡-IF-PB1才可进行下列设置：
参数：
Profibus 默认值： 1
可设置值： 1-125
解释：定义产品的Probus地址。该地址与产品节点分开使用，
以在现场总线系统上进入产品内部。
