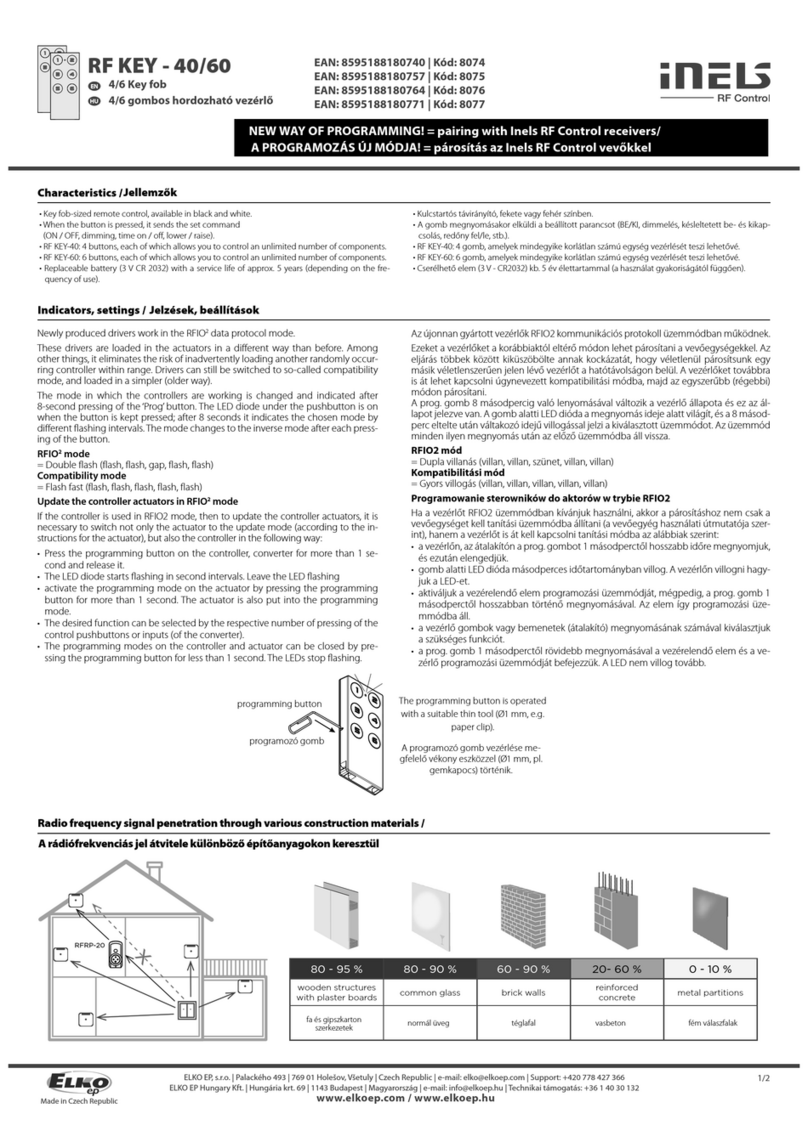

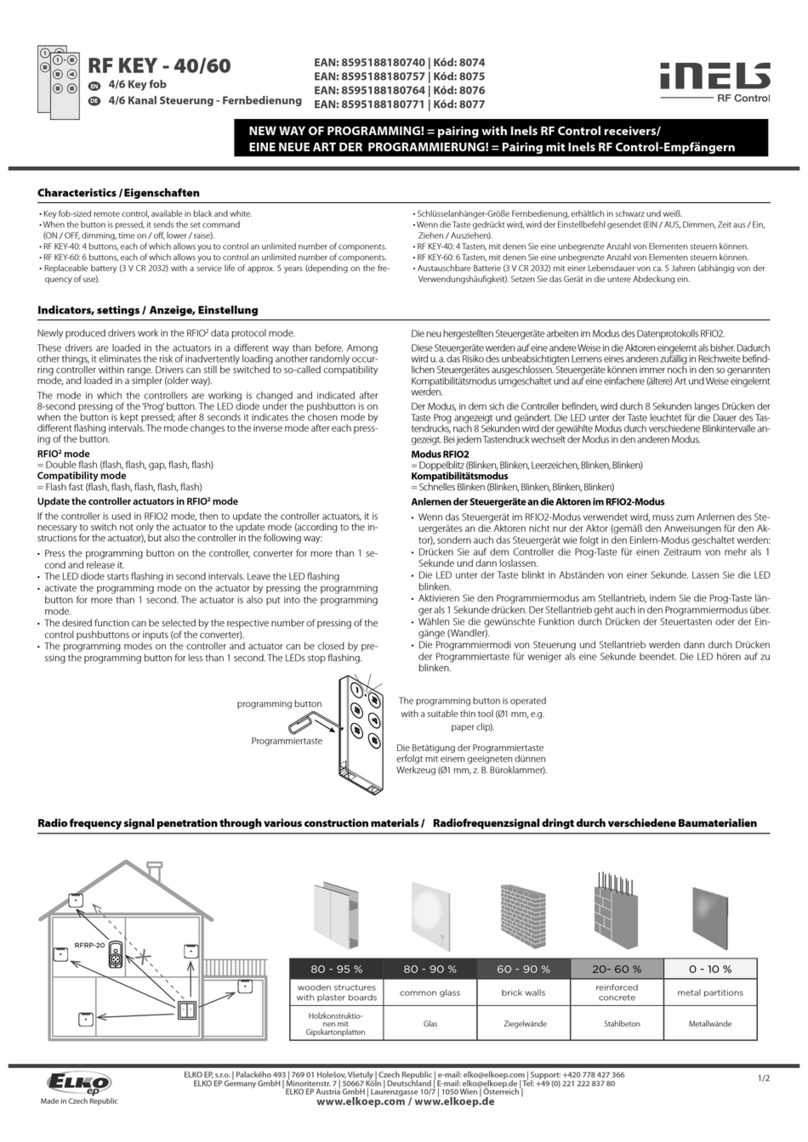

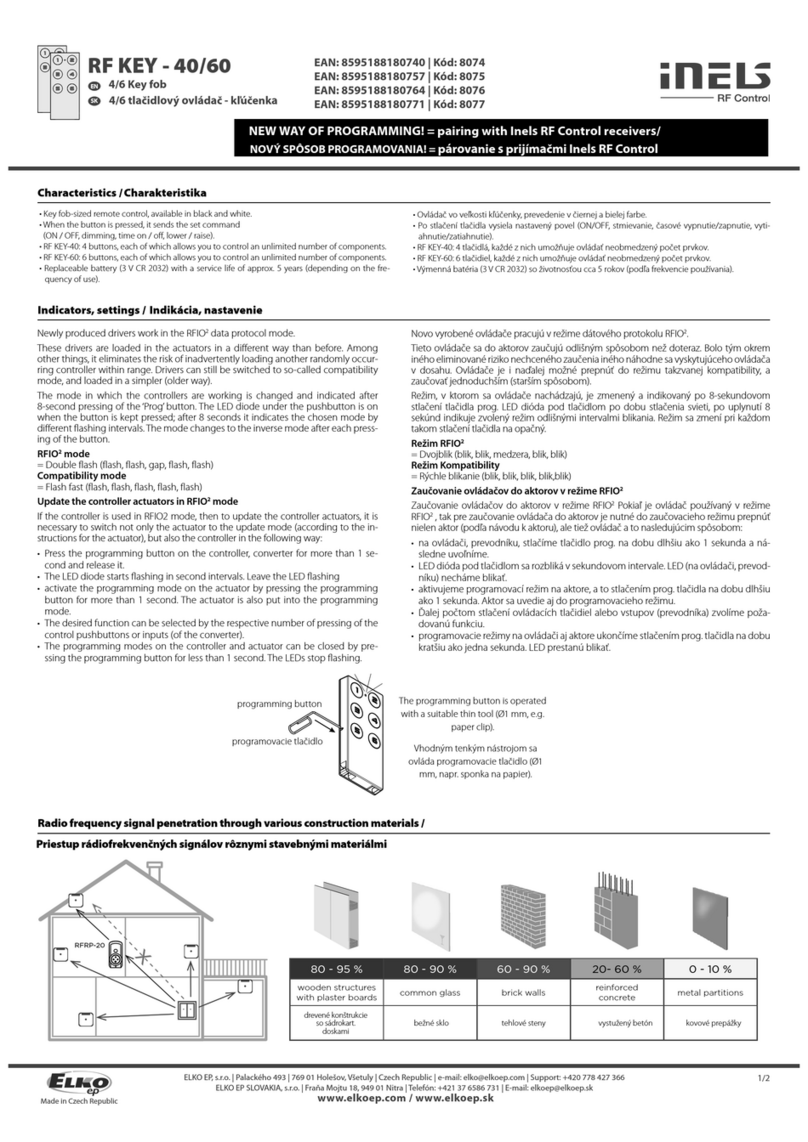

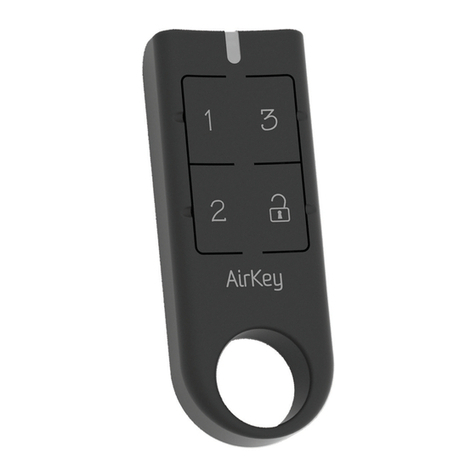

Elko iNELS RF KEY-40 Instruction manual

02-9/2021 Rev.0
RF KEY - 40/60
4/6 button controller - keychain
EN
Made in Czech Republic
RF controlers can control:
• switches
RFSA-11B, RFSA-61B, RFSA-62B, RFSA-61M, RFSA-66M, RFSAI-61B, RFSAI-62B, RFSC-11, RFSC-61,
RFUS-11, RFUS-61, RFJA-12B
• dimmers
RFDA-73/RGB, RFDA-11B, RFDA-71B, RFDEL-71B, RFDEL-71M, RFDSC-11, RFDSC-71, RFDAC-71B
• lighting
RF-RGB-LED-550, RF-White-LED-675
Characteristics /
Control options /
Indicators, settings /
1/2
Radio frequency signal penetration through various construction materials /
80 - 95 % 80 - 90 % 60 - 90 % 20- 60 % 0 - 10 %
wooden structures
with plaster boards common glass brick walls reinforced concrete metal partitions
x
RFRP-20
After inserting the battery, the red LED lights up continuously for 3 seconds and then for 5
seconds, the selected controller function is indicated by flashing LED.
• double flash - standard RFIO2operating mode
• rapid flashing - mode of compatibility with older actuators
If you do not want to change the function of the controller, you must not press any buttons
during this time
To switch between RFIO2mode and compatibility mode:
If you need to change the operating mode of the controller, after inserting the battery, when
the LED is constantly lit. press buttons 1 and 3 simultaneously and hold until the LED starts to
signal the changed mode (double flash or rapid flash).
Then the buttons must be released. The selected function mode is stored in memory and after
replacing the battery, the controller continues to operate in the same mode.
If the controller is used in RFIO2mode, then it is necessary to instruct the controller and link to
the actuators switch to learn mode not only the actuator (according to the instructions for the
actuator), but also the controller in the following way: Remove the battery from the remote
control, press one of the buttons several times to discharge the device, and insert the battery
again. When the LED lights up, press button 1 and keep it pressed until the controller starts
signaling the learning mode with short flashing LEDs. Then release the button and the button
now works in RFIO2learning mode. To end the learning mode, remove the battery, press some
of the buttons several times. and then replace the battery. Now we press any button and the
controller will start again in RFIO2operating mode.
The RF controllers can control all switching and dimming components of the RF Control system,
which are marked with the RFIO and RFIO2communication protocols.

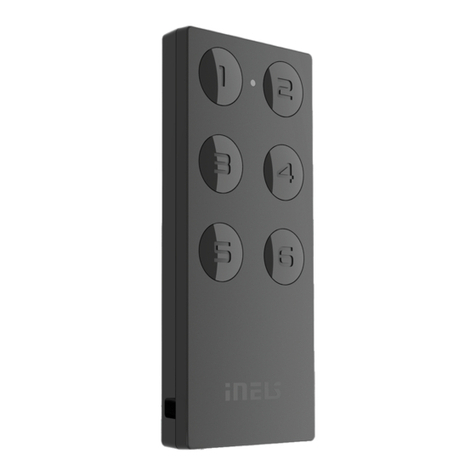

• Key fob-sized remote control, available in black and white.
• When the button is pressed, it sends the set command
(ON / OFF, dimming, time on / off, lower / raise).
• RF KEY-40: 4 buttons, each of which allows you to control an unlimited number of components.
• RF KEY-60: 6 buttons, each of which allows you to control an unlimited number of components.
• Replaceable battery (3 V CR 2032) with a service life of approx. 5 years (depending on the fre-
quency of use).
4/6 gombos hordozható vezérlő
HU
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Az RF távirányítóval vezérelhető:
• kapcsolók
RFSA-11B, RFSA-61B, RFSA-62B, RFSA-61M, RFSA-66M, RFSAI-61B, RFSAI-62B, RFSC-11, RFSC-61,
RFUS-11, RFUS-61, RFJA-12B
• dimmerek
RFDA-73/RGB, RFDA-11B, RFDA-71B, RFDEL-71B, RFDEL-71M, RFDSC-11, RFDSC-71, RFDAC-71B
• fényforrások
RF-RGB-LED-550, RF-White-LED-675
téglafal
fa és gipszkarton
szerkezetek vasbeton fém válaszfalak
normál üveg
Jellemzők
Vezérlési lehetőségek
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
Jelzések, beállítások
Az elemek behelyezése után a piros LED 3 másodpercig folyamatosan világít, majd 5
másodpercig a LED villogása jelzi a vezérlő kiválasztott funkcióját.
• dupla villogás - normál RFIO2üzemmód
• gyors villogás - kompatibilis mód a régebbi aktorokkal
Ha nem akarjuk megváltoztatni a vezérlő funkcióját, akkor ezen idő alatt nem szabad egyetlen
gombot sem megérinteni.
Váltás az RFIO2és a kompatibilis módok között: Ha módosítanunk kell a vezérlő üzemmódját,
akkor az elem behelyezése után, - amikor a LED folyamatosan világít - tartsa egyszerre nyomva
(érintve) az 1 és 3 gombokat, és tartsa lenyomva, amíg a LED el nem kezdi villogással jelezni a
megváltozott üzemmódot (dupla vagy gyors villogás).
Ezután engedje el a gombokat. A kiválasztott üzemmód a memóriában tárolódik, és az elem
cseréje után a vezérlő továbbra is ugyanabban az üzemmódban működik.
Ha a vezérlőt RFIO2módban használják, akkor a vezérlő és a vevőegység párosításához nemcsak
a vevőegységet kell tanítási módba állítani (a vevőegység útmutatója szerint), hanem a vezérlőt
is az alábbiak szerint: Vegye ki az elemet a távirányítóból, nyomja meg többször az egyik
gombot az eszköz áramköreinek kisütéséhez, majd helyezze be újra az elemet. Amikor a LED
kigyullad, nyomja meg az 1 gombot és tartsa lenyomva, amíg a vezérlő a LED rövid villogásával
nem jelzi a tanulási módot. Ezután engedje fel a gombot, - a vezérlő ekkor RFIO2tanulási
módban működik. A tanulási mód befejezéséhez vegye ki az elemeket, nyomja meg többször
az egyik gombot, majd helyezze vissza az elemeket. Ekkor ne nyomjon meg egyetlen gombot
sem, és a vezérlő újra elindul RFIO2üzemmódban.
• Kulcstartós távirányító, fekete vagy fehér színben.
• A gomb megnyomásakor elküldi a beállított parancsot (BE/KI, dimmelés, késleltetett be- és kikap-
csolás, redőny fel/le, stb.).
• RF KEY-40: 4 gomb, amelyek mindegyike korlátlan számú egység vezérlését teszi lehetővé.
• RF KEY-60: 6 gomb, amelyek mindegyike korlátlan számú egység vezérlését teszi lehetővé.
• Cserélhető elem (3 V - CR2032) kb. 5 év élettartammal (a használat gyakoriságától függően).
Az RF távirányítóval az RF Control rendszer összes RFIO vagy RFIO2 protokollal kommunikáló
kapcsoló- és dimmer-egysége vezérelhető.

1
02-9/2021 Rev.0
RF KEY - 40/60
4/6 button controller - keychain
EN
Made in Czech Republic
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations.Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
Technical parameters /
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
2/2
RF KEY-40 RF KEY-60
Slide the CR2032 battery into
the battery holder. Observe
the polarity.
3
+
CR2032
+
Insertion and replacement of a battery /
Button 1
Button 3
Supply voltage:
Battery life:
Transmission indication:
Number of buttons:
Communication Protocal:
Frequence:
Signal transmission method:
Range:
Other data
Operating temperature:
Operating position:
Colour design:
Protection:
Pollution degree:
Dimensions:
Weight:
Related standards:
When handling a device unboxed it is important to avoid contact with liquids.
Never place the device on the conductive pads or objects, avoid unnecessary
contact with the components of the device.
Safe handling /
2
+
CR2032
+
Use a coin to open the key
fob and remove the front
cover. Carefully tap the de-
vice out of the bottom cover.
Insert the device into the
bottom cover. Attach the
front of the cover and click.
ELKO EP declares that the RF KEY type of radio equipment complies with Directive 2014/53 / EU.
The full EU Declaration of Conformity is available at:
www.elkoep.com/4-channel-controller---keychain-white
ELKO EP, s.r.o., Palackého 493, 769 01 Holešov, Všetuly, Czech Republic
Tel.: [phone], e-mail: [email protected], www.elkoep.com
4/6 gombos hordozható vezérlő
HU
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
A tájékoztató útmutatást ad az ezközök üzembehelyezéséről és beállítási lehetőségeiről. A felszerelést és az
üzembehelyezést csak olyan személy végezheti, aki rendelkezik a megfelelő ismeretekkel és tisztában van az esz-
közök működésével, funkcióival, valamint az útmutató adataival. Ha az eszköz bármilyen okból megsérült, elde-
formálódott, hiányos, vagy hibásan működik, ne szerelje fel és ne használja azt, juttassa vissza a vásárlás helyére.
Az eszköz élettartamának lejártakor gondoskodjon annak környezetvédelmi szempontból megfelelő elhelyezésé-
ről. Csak feszültségmentes állapotban szereljen és a vezetékeket stabilan kösse be. Feszültség alatt lévő részeket
érinteni életveszélyes. A vezérlőjel átvitele rádiófrekvencián történik (RF), ezért szükséges az eszközök megfelelő
elhelyezését biztosítani az épületben történő felszereléskor. Az RF átvitel minősége, a jel erőssége függ az RF esz-
közök környezetében felhasznált anyagoktól és az eszközök elhelyezési módjától. Ne használja erős rádiófrekven-
ciás zavarforrások közelében. Csak beltéri alkalmazások esetében használhatók, nem alkalmazhatók kültéren, vagy
magas páratartalmú környezetben. Kerülje a fém kapcsolószekrénybe, vagy fémajtós kapcsolószekrénybe történő
felszerelését, mert a fém felületek gátolják a rádióhullámok terjedését. Az RF rendszer használata nem ajánlott olyan
területeken, ahol a rádiófrekvenciás átvitel gátolt, vagy ahol interferenciák léphetnek fel.
Figyelem
Technikai paraméterek
Figyelem:
Az iNELS RF Control rendszer telepítésénél ügyeljen az egyes egységek között kötelezően betartandó
minimum 1 cm távolságra.
Az egyes parancsok között legalább 1mp időköznek kell lennie.
Egy érmével nyissa fel a
kulcstartót, és távolítsa el az
előlapot. Óvatosan üsse ki az
eszközt az alsó fedélből.
Csúszatassa be a CR2032 tí-
pusú elemet az elemtartóba.
Ügyeljen a helyes polaritásra!
Helyezze az eszközt az alsó
fedélbe. Illessze rá a fedél ele-
jét, és rögzítse bekattintással.
Az elem behelyezése és cseréje
Tápfeszültség:
Elem élettartama:
Átvitel jelzése:
Nyomógombok száma:
Kommunikáció protokoll:
Frekvencia:
Jelátvitel módja:
Hatótávolság :
További adatok
Működési hőmérséklet:
Működési helyzet:
Szín dizájnok:
Védettség:
Szennyezettségi fok:
Méretek:
Tömeg:
Vonatkozó szabványok:
3Vbattery / elem CR 2032
about 5 years depending on the frequency of use / kb. 5 év, a használat gyakoriságától függően
red / piros LED
4 6
RFIO2
866–922 MHz
one-way addressed message / egyirányú címzett üzenet
in the open up to 200 m / akár 200 m (nyílt terepen)
-10 ... +50 °C
any / tetszőleges
white, black / fehér, fekete
IP20
2
71 x 31 x 8 mm
17 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000 Coll. (Directive 1999/EC ) /
EN 60669, EN 300 220, EN 301 489 irányelv RTTE, NVč.426/2000Sb (irányelv 1999/ES)
Ha a dobozból kivett panellal dolgozik, akkor ügyeljen arra, hogy semmiképpen ne érintkezzen
folyadékkal. Soha ne tegye elektromosan vezető alátétekre, tárgyakra és ne érintse meg felesle-
gesen a panel elektromos alkatrészeit.
Az eszköz biztonságos kezelése
1. nyomógomb
3.nyomógomb
Az ELKO EP, s.r.o. kijelenti, hogy az RF Key típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-
megfelelőségi nyilatkozat teljes szövege elérhető a következő weboldalon:
www.elkoep.hu/hordozhato-rf-key
ELKO EP Hungary Kft., Hungária krt. 69, 1143 Budapest, Magyarország
Tel: [phone], e-mail: [email protected], www.elkoep.hu
