Elpress V250 Manual

BRUKSANVISNING GB
DE
DIRECTIONS FOR USE
GEBRAUCHSANWEISUNG
SE
Elpress AB ·P.O. Box 186 ·SE-872 24 KRAMFORS, Sweden
Tel: [phone], support [phone] ·Fax: [phone]
E-mail: [email protected] ·www.elpress.se
V250
KÄYTTÖOHJEET FI

2
Cu
ANVÄNDNING AV V250 Presshuvudet skall användas tillsammans med Elpress fotpump P4000 eller batteri- och nätdriven pump PS700.
USE OF V250 The crimp head shall be used together with Elpress footpump P4000 or battery/mains powered pump PS700.
GEBRAUCH DES V250 Der Presskopf V250 wird mit der Fußpumpe P4000 oder der Batterie-/Netzbetriebenen PS700 verwendet.
V250 KÄYTTÖ Puristuspäätä tulee käyttää yhdessä Elpress jalkapumpun P4000- tai akku- ja verkkokäyttöisen pumpun PS700 kanssa.
SÄKERHET
PERSONAL SAFETY
SICHERHEIT
FINSKA
V2508
Bxx, Bxx DIN, BCxx, BxxNP, BxFE
V2506

3
Al Rundpressning / Preforming / Rundpressung / Pyöröpuristus
Al Dornpressning / Indent crimping / Dornpressung / Tuurnapuristus
V2521
V2540
RxxMR
RxxDR
V2521
PxxM
PxxD
P2552M
P2552D
P2552D
P2552M
P2552D
P2552M

CuBackhållare / Die holder / Backenhalter / Leukapidikkeitä V2506, V2508
l DIN
mm2KRF/KSF KRT/KST KRD/KSD 46235
10 B8 1 B7 B8 1 B6DIN 1
16 B9 1 B8,5 B8 1 B8DIN 1
25 B11 1 B10 B9 1 B10DIN 1
35 B13 1 B12 B11 1 B12DIN 1
50 B14,5 1 B14 B12 1 B14DIN 1
70 B17 1 B16 B14 1 B16DIN 1
95 B20 1 B18 B16 1 B18DIN 1
120 B22 1 B19 B19 1 B20DIN 1
150 B25 1 B22 B22 1 B22DIN 1
185 B27 1 B24 B25 1 B25DIN 2
240 B30 1 B26 B27 1 B28DIN 2
300 B2532* 1 B30 B30 1 B32DIN 3
400 B2538* 2 B2532* B2532* 1
500 B2542* 2 B2540* B2540* 2
630 B2553* 3 B2545* B2545* 3
800 B2553* 3 B2553* B2553* 3
* Används utan backhållare / Used without die holder / Ohne Backenhalter verwendet / Käytetään ilman leukapidikkeitä.
** Backläge märkt C4A används för 6 till 16 mm2 / Die nest must be marked C4A to connect 6 mm2main to 6 mm2branch / Die Gesenklage mit Markierung C4A (Abzweig) ist
für zwei mal 6 mm2geeignet / Leukapari tulee olla merkattu C4A:lla, haaroittaessa 6 mm2- 6 mm2läpimenevään johtimeen.
C-hylsor / C-sleeves /
C-Hülsen / C-hylsyillä
A B Backar
10-6 10-6 BC4** 1
16-10 16-6 BC5 1
25-16 25-16 BC6 1
50-16 50-16 BC8-9 1
70-50 70-25 BC11 1
95-70 95-25 BC13 1
120-95 120-25 BC15 1
150-120 150-35 B25C16* 1
185-150 185-35 B25C18* 2
300-240 300-35 B25C21* 2
A = Genomgående ledare / Main conductor /
Durchgang / Läpimenevä johdin
B = Avgrenande ledare / Branch / Abzweig / Haaroitus
Dornpressning / Indent crimping / Dornpressung / Tuurnapuristus
Fåtrådig Solid Matris Dorn Matrishållare
Stranded Solid Matrix Punch Matrix holder
Mehrdrähtig Massiv Matrize Dorn Matrizenhalter
Harvasäikeinen Kiinteä Matriisi Tuurna Matriisipidikettä
16 16 (+25) P13M P13D V2521
25 35 P13M P13D V2521
35 50 P20M P20D V2521
50 70 P20M P20D V2521
70 95 P20M P20D V2521
95 120 P25M P25D V2521
120 150 P25M P25D V2521
150 185 P25M P25D V2531
185 240 P32M P32D V2531
240 P32M P32D V2531
300 300 P36M P36/40/44D V2531
400 P40M P36/40/44D V2531
500* P44M P36/40/44D V2531
500** P2552M P2552D
630 P2552M P2552D
* Används med kabelskor och skarvhylsor av typ AK/AS/AKK/AKS 500B.
Used with terminals and connectors type AK/AS/AKK/AKS 500B.
Wird mit AK/AS/AKK/AKS 500 Bverwendet.
Käytetään yhdessä AK/AS/AKK/AKS 500B liittimien kanssa.
** Används med kabelskor och skarvhylsor av typ AK/AS/AKK/AKS 500A.
Used with terminals and connectors type AK/AS/AKK/AKS 500 A.
Wird mit AK/AS/AKK/AKS 500 Averwendet.
Käytetään yhdessä AK/AS/AKK/AKS 500A liittimien kanssa.
Rundpressning / Preforming / Rundpressung / Pyöröpuristus
Dornhållare / Punch holder / Dornhalter / Tuurnanpidike V2540
Fåtrådig Solid Matris Dorn
Stranded Solid Matrix Punch
Mehrdrähtig Massiv Matrize Dorn
Harvasäikeinen Kiinteä Matriisi Tuurna
16 16 (+25) R6MR R6DR
25 35 R7MR R7DR
35 50 R8MR R8DR
50 70 R9MR R9DR
70 95 R12MR R12DR
95 120 R13MR R13DR
120 150 R15MR R15DR
150 185 R16MR R16DR
185 240 R18MR R18DR
240 R20MR R20DR
300 300 R21MR R21DR
400 R26MR R26DR
500 R28MR R28DR
8052-042000
AlMgSi (Super B)
Backar Pressantal
Dies No. of crimps
Backen Pressanzahl
mm2Leukapari Puristusten lkm
31-62 B16NP 2 x 5
99 B20NP 2 x 5
157 B26NP 2 x 8
241 B32NP 2 x 8
FeAl, ACSR
Backar (stål) Backar (Al) Pressantal
Dies (steel) Dies (Al) No. of crimps
Backen (Stahl) Backen (Al) Pressanzahl
mm2Leukapari (teräs) Leukapari (Al) Puristusten lkm
62 B6FE B16NP 2 x 5
99 B8FE B20NP 2 x 5
ALUS
Backar Pressantal
Dies No. of crimps
Backen Pressanzahl
mm2Leukapari Puristusten lkm
50 B16NP 2 x 5
95 B20NP 2 x 8

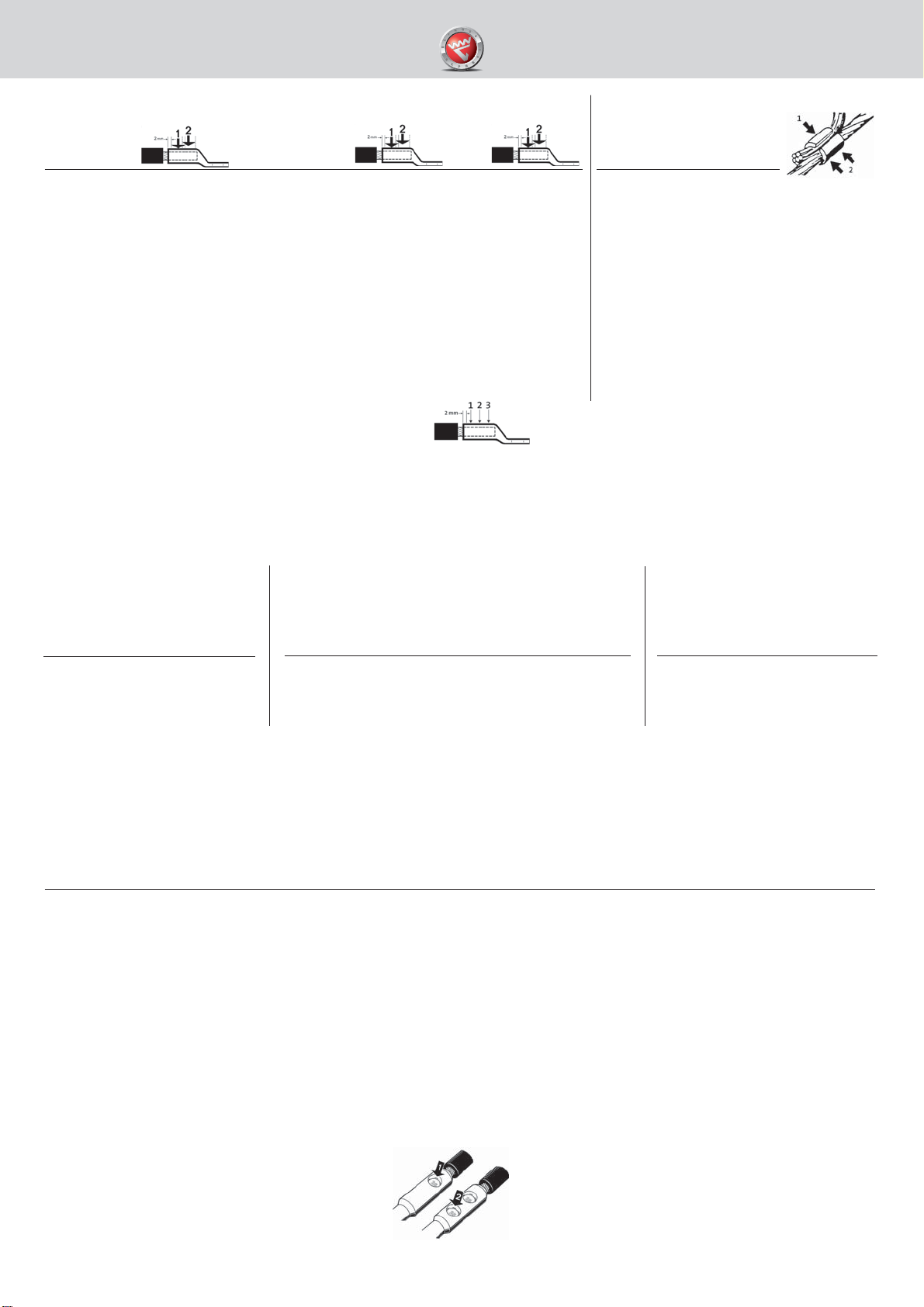

Luftlina / Overhead lines / Freileiter / Ilmajohdon
Al
Två pressningar erfordras.
Two crimps are necessary.
Zwei Pressungen sind erforderlich.
Puristusjärjestys.
3 pressningar / 3 crimps
3 Pressungen / Puristusjärjestys
