emerio FN-114204.8 User manual

FN-114204.8
ZF1601BS
Stand fan (EN)
Golvfläkt (SE)
Lattiatuuletin (FI)
Põrandaventilaator (ET)
Stacionārais ventilators (LV)
Pastatomas ventiliatorius (LT)

- 1 -
Content –Innehåll –Pitoisuus –Sisukord –Saturs –Turinys
Instruction manual –English .....................................................................- 2 -
Bruksanvisning –Swedish..........................................................................- 7 -
Käyttöopas –Finnish ...............................................................................- 12 -
Kasutusjuhend –Estonian .......................................................................- 17 -
Instrukciju rokasgrāmata – Latvian..........................................................- 22 -
Instrukcijų vadovas – Lithuanian ............................................................. - 27 -

- 2 -
Instruction manual –English
SAFETY INSTRUCTIONS
Before use make sure to read all of the below instructions in
order to avoid injury or damage, and to get the best results
from the appliance. Make sure to keep this manual in a safe
place. If you give or transfer this appliance to someone else
make sure to also include this manual.
In case of damage caused by user failing to follow the
instructions in this manual the warranty will be void. The
manufacturer/importer accepts no liability for damages
caused by failure to follow the manual, a negligent use or use
not in accordance with the requirements of this manual.
1. This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the
hazards involved.
2. Children shall not play with the appliance.
3. Cleaning and user maintenance shall not be made by
children without supervision.
4. If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
5. Before inserting the plug into the mains socket, please
check that the voltage and frequency comply with the
specifications on the rating label.
6. Disconnect the mains plug from the socket when the
appliance is not in use and before cleaning.
7. Ensure that the mains cable is not hung over sharp edges
and keep it away from hot objects and open flames.
8. Do not immerse the appliance or the mains plug in water
or other liquids. There is danger to life due to electric shock!
9. To remove the plug from the plug socket, pull the plug. Do
not pull the power cord.

- 3 -
10. Do not touch the appliance if it falls into water. Remove the
plug from its socket, turn off the appliance and send it to
an authorized service center for repair.
11. Do not plug or unplug the appliance from the electrical
outlet with a wet hand.
12. Never attempt to open the housing of the appliance, or to
repair the appliance yourself. This could cause electric
shock.
13. Never leave the appliance unattended during use.
14. This appliance is not designed for commercial use.
15. Do not use the appliance for other than intended use.
16. Do not wind the cord around the appliance and do not
bend it.
17. Keep the appliance away from damp, and protect from
splashes.
18. Use the appliance on a flat, dry and heat resistance surface.
19. Do not store or operate the appliance in the open air.
20. Keep the appliance in a dry place for storage, inaccessible
to children (in its packaging).
21. Never put fingers or any other objects through the fan
guards when the fan is running.
22. Never operate the product without the fan guards in place,
as serious personal injury may result.
23. The appliance must be assembled completely before use.
24. Watch out for long hair! It can be caught in the fan owing
to the air turbulence.
25. Do not point the air flow at people for a long time.
26. Ensure that the fan is switched off from the supply mains
before removing the guard.

- 4 -
FN-114204.8 (ZF1601BS) EN

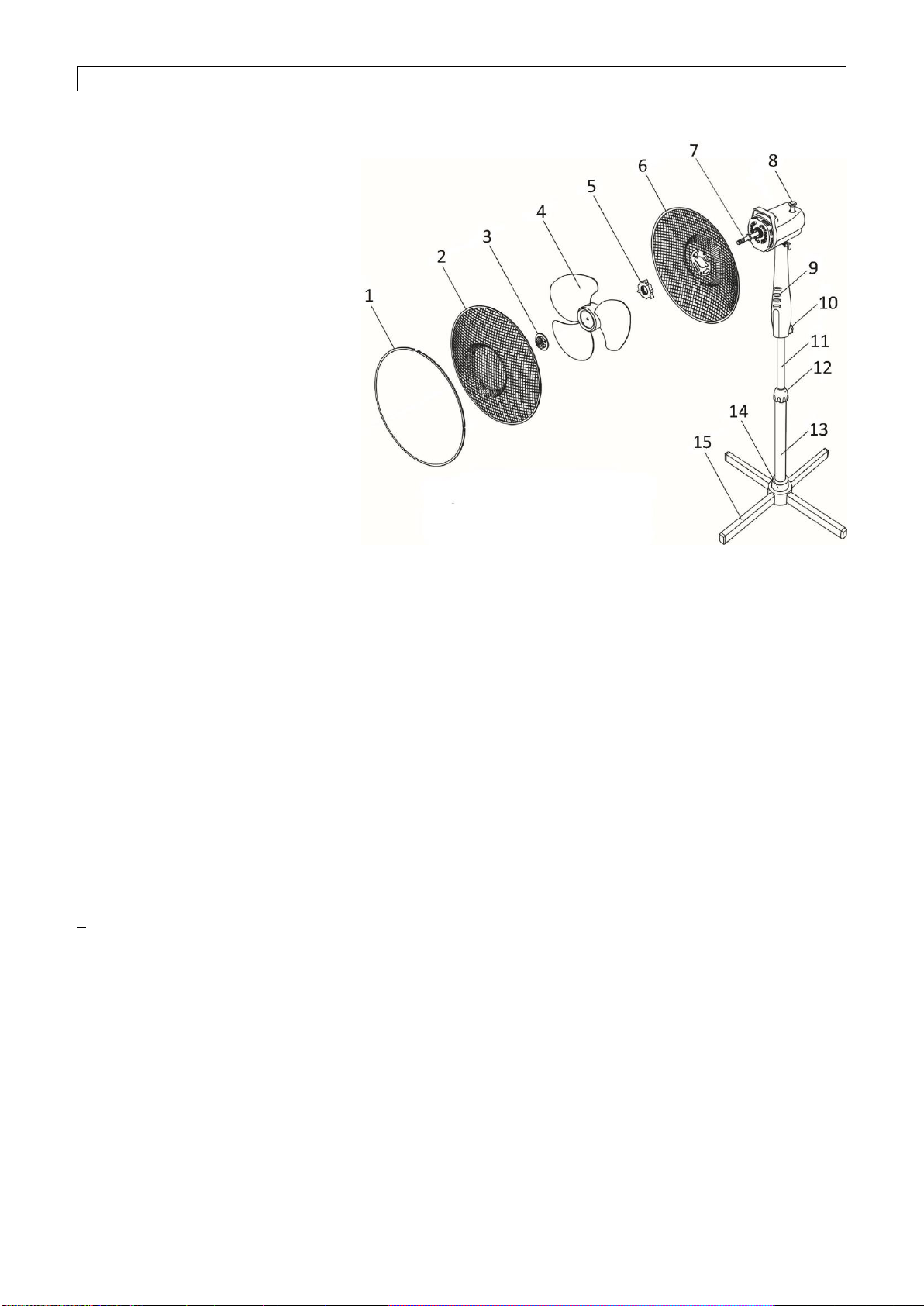

PARTS DESCRIPTION
1. Clamping ring
2. Front guard
3. Blade fastening screw
4. Fan blade
5. Guard fastening screw
6. Rear guard
7. Motor shaft
8. Oscillation button
9. Speed switch
10. Fastening screw
11. Height adjustment pipe
12. Fasten set
13. Standing shaft
14. Cover piece
15. Standing base
ASSEMBLING INSTRUCTIONS
** Please assemble correctly by the following orders when using.
1. Assemble the stand
Connect the two parts of the base together into a cross.
Unscrew the four screws from the base.
Attach the standing shaft onto the base and fix firmly with the four screws.
Rotate the fasten set out of the standing shaft. Put the cover piece on the base through the standing shaft.
Rotate back the fasten set.
2. The whole assembly
Pull the height adjustment pipe out and tighten the fasten set.
Link the fan main body and the height adjustment pipe together by the fastening screw and then fix them.
3. Rear grille assembly
Unscrew the blade fastening screw and the guard fastening screw from the motor shaft.
Fix the rear guard onto the two pillars of the motor front shell.
Screw the guard fastening screw tightly in clockwise direction.
4. The assembly of fan blade
Insert fan blade onto shaft ensuring blade fits properly onto clip on shaft.
Tighten blade screw onto shaft. Note: Blade screw should be tightened in anti-clockwise.
5. Front grille assembly
Put the front guard against the rear guard and fix with the clamping ring. Make sure the clamping ring is set
properly at the rim of the fan guards.
Tighten the screw on the clamping ring.

- 5 -
OPERATING INSTRUCTIONS
1. Plug the power cord into a suitable socket.
2. Oscillation: To make the fan head oscillate, push down the oscillation knob. To stop the fan head from
oscillating, pull up the oscillation knob.
3. The fan is switched on by using the push buttons on the control panel, i.e. 0: Off, 1 = Low Speed, 2 = Medium
speed, 3 = High speed.
CAUTION: Press only one of the speed control button at a time. Permanent damage to the switch housing may
result if two or more of the buttons are pressed simultaneously.
CLEANING
1. Before servicing the fan and after each occasion of use, switch off the appliance and unplug the mains cable
from the socket.
2. Never immerse the appliance in water (danger of short-circuit). To clean the appliance, only wipe it down
with a damp cloth and dry it carefully. Always take out the mains plug first.
3. Take care that excessive dust does not build up in the air-intake and air-outlet grille, and clean it occasionally
using a dry brush or vacuum cleaner.
TECHNICAL DATA
Operating voltage: 220-240V ~ 50/60Hz
Power consumption: 45W
GUARANTEE AND CUSTOMER SERVICE
Before delivery our devices are subjected to rigorous quality control. If, despite all care, damage has occurred
during production or transportation, please return the device to your dealer. In addition to statutory legal rights,
the purchaser has an option to claim under the terms of the following guarantee:
For the purchased device we provide 2 years guarantee, commencing from the day of sale. If you have a defective
product, you can directly go back to the point of purchase.
Defects which arise due to improper handling of the device and malfunctions due to interventions and repairs
by third parties or the fitting of non-original parts are not covered by this guarantee. Always keep your receipt,
without the receipt you can’t claim any form of warranty. Damage caused by not following the instruction manual,
will lead to a void of warranty, if this results in consequential damages then we will not be liable. Neither can we
hold responsible for material damage or personal injury caused by improper use if the instruction manual is not
properly executed. Damage to accessories does not mean free replacement of the whole appliance. In such case
please contact our service department. Broken glass or breakage of plastic parts is always subject to a charge.
Defects to consumables or parts subjected to wearing, as well as cleaning, maintenance or the replacement of
said parts are not covered by the warranty and are to be paid.
ENVIRONMENT FRIENDLY DISPOSAL
Recycling –European Directive 2012/19/EU
This marking indicates that this product should not be disposed with other household wastes. To
prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle
it responsibly to promote the sustainable reuse of material resources. To return your used device,
please use the return and collection systems or contact the retailer where the product was purchased. They can
take this product for environmental safe recycling.

- 6 -
ERP information (EN)
Supplier: Emerio International AB
Smedjegatan 6
131 54 Nacka
Sweden
Declare that the product detailed below:
Information requirements
Information to identify the FN-114204.8 (ZF1601BS) to which the information relates to
[Stand fan]
Description
Symbol
Value
Unit
Maximum fan flow rate
F
60,98
m3/min
Fan power input
P
43,9
W
Service value
SV
1,388
(m3/min)/W
Standby power consumption
PSB
0,00
W
Fan sound power level
LWA
56,0
dB(A)
Maximum air velocity
c
3,25
meters/sec
Measurement standard for service
value
IEC 60879:1986+(corr.1992),
EN 60704-1:2010 & EN 60704-2-7:2007
EN 50564:2011
Contact details for obtaining more
information
Emerio International AB
Smedjegatan 6
131 54 Nacka
Sweden
Satisfies the requirement of the Council Directives:
COMMISSION REGULATION (EU) No 206/2012 of 6 March 2012 and Amending COMMISSION
REGULATION (EU) 2016/2282 implementing Directive 2009/125/EC of the European Parliament and of
the Council with regard to ecodesign requirements for air conditioners and comfort fans
Regarding information for consumers on how to install, use and maintain the product, WEEE
information, please check the instruction manual provided with packaging.

- 7 -
Bruksanvisning –Swedish
SÄKERHETSANVISNINGAR
Före användning och för att erhålla bästa resultat från
apparaten, var noga med att läsa igenom alla instruktioner
nedan för att undvika skada på person eller egendom. Se till
att förvara denna bruksanvisning på en säker plats. Om du ger
bort eller överlåter denna apparat till någon, se till att även
inkludera denna bruksanvisning.
Vid skador som orsakats av att användaren inte följer
instruktionerna i denna bruksanvisning ogiltighetsförklaras
garantin. Tillverkaren/importören tar inget ansvar för skador
som orsakats av underlåtenhet att följa bruksanvisningen, vid
en vårdslös användning eller användning som inte är i enlighet
med kraven i denna bruksanvisning.
1. Denna apparat kan användas av barn från 8 år och uppåt,
samt av personer med nedsatt fysisk, sensorisk eller mental
förmåga eller av personer som saknar erfarenhet och
kunskap under förutsättning att de övervakas eller mottagit
instruktioner för säker användning av apparaten och förstår
riskerna.
2. Barn får inte leka med apparaten.
3. Rengöring och underhåll får inte utföras av barn utan tillsyn.
4. Om strömkabeln är skadad måste den bytas ut av
tillverkaren, dess servicerepresentant eller liknande
kvalificerad person för att undvika fara.
5. Innan du ansluter strömkontakten till eluttaget, kontrollera
att spänningen och frekvensen överensstämmer med
specifikationerna på märkplåten.
6. Dra ut strömkontakten från eluttaget när apparaten inte
används och före rengöring.
7. Säkerställ att strömkabeln inte hänger över någon skarp
kant och håll den borta från varma föremål och öppen eld.
8. Sänk inte ner apparaten eller strömkontakten i vatten eller
någon annan vätska. Det är livsfarligt på grund av elektriska
stötar!

- 8 -
9. För att dra ut strömkontakten från eluttaget, dra ut den via
strömkontakten. Dra inte i strömkabeln.
10. Vidrör inte apparaten om den faller ner i vatten. Dra ut
strömkontakten från eluttaget, stäng av apparaten och
lämna in den på ett auktoriserat servicecenter för
reparation.
11. Du får inte koppla in eller dra ut apparaten från eluttaget
med blöta händer.
12. Försök aldrig att öppna apparatens hölje eller reparera den
själv. Det kan orsaka elektriska stötar.
13. Lämna aldrig apparaten obevakad vid användning.
14. Denna apparat är inte utvecklad för kommersiell
användning.
15. Använd inte apparaten för något annat ändamål än den är
avsedd för.
16. Linda inte kabeln runt apparaten och undvik att böja den.
17. Håll apparaten borta från fukt och skydda den från
vattenstänk.
18. Använd apparaten på en jämn, torr och värmebeständig yta.
19. Undvik att förvara eller använda apparaten i det fria.
20. Håll apparaten på en torr plats vid förvaring där barn inte
kommer åt den (i förpackningen).
21. För aldrig in dina fingrar eller något annat föremål genom
fläktskydden när fläkten är igång.
22. Använd aldrig produkten utan fläktskydden på plats
eftersom det kan resultera i allvarliga personskador.
23. Apparaten måste monteras fullständigt före användning.
24. Se upp med långt hår! Det kan fastna i fläkten på grund av
luftturbulensen.
25. Rikta inte luftflödet mot någon under en lång tidpunkt.
26. Säkerställ att fläkten är urkopplad från eluttaget innan
skyddet avlägsnas.

- 9 -
FN-114204.8 (ZF1601BS) SE
DELAR
1. Klämring
2. Främre skydd
3. Fästskruv till fläktbladet
4. Blad
5. Fästskruv till skyddet
6. Bakre skydd
7. Motoraxel
8. Rotationsknapp
9. Hastighetsbrytare
10. Fästskruv
11. Höjdjusteringsrör
12. Fästset
13. Stativskaft
14. Skyddsstycke
15. Stativbas
MONTERINGSANVISNINGAR
** Vid användning ska fläkten monteras korrekt i följande ordning.
1. Montera stativet
Montera ihop stativbasens två delar till ett kors.
Skruva upp de fyra skruvarna på stativbasen.
Montera stativskaftet till stativbasen och fäst ordentligt med de fyra skruvarna.
Vrid upp fästsetet ur stativskaftet. Placera skyddsstycket på stativbasen genom stativskaftet.
Vrid fast fästsetet.
2. Hela enheten
Dra ut höjdjusteringsröret och dra åt fästsetet.
Sätt ihop fläktens huvudenhet med höjdjusteringsröret med hjälp av fästskruven och fäst dem.
3. Bakre gallerenheten
Skruva upp fästskruven för fläktbladet och fästskruven för skyddet från motoraxeln.
Fäst det bakre skyddet på de två stängerna på motorns främre hölje.
Dra åt skyddets fästskruv hårt medurs.
4. Montering av fläktbladet
Sätt fläktbladet på skaftet och se till att bladet passar korrekt i skaftets spår.
Dra åt bladskruven på skaftet. Obs: Bladskruven dras åt genom att skruva moturs.
5. Montering av främre galler
Placera det främre skyddet mot det bakre skyddet och fixera dem med klämringen. Se till att klämringen är
korrekt placerad mot kanten på fläktskydden.
Dra åt skruven på klämringen.

- 10 -
ANVÄNDNINGSINSTRUKTIONER
1. Sätt i strömsladden i ett passande uttag.
2. Oscillering: Tryck ned oscilleringsknappen för att få fläkten att vrida sig från sida till sida. Dra upp vredet för
att avbryta oscillerandet.
3. Fläkten sätts på med hjälp av knapparna på manöverpanelen, d.v.s. 0: Av, 1 = Låg hastighet, 2 =
Mediumhastighet, 3 = Hög hastighet.
FÖ RSIKTIGHET: Tryck endast på en knapp i taget. Permanent skada kan uppstå på växelkåpan om två eller fler
knappar trycks in samtidigt.
RENGÖ RING
1. Stäng av fläkten och dra ur sladden innan du servar fläkten och efter varje användning.
2. Sänk aldrig ned fläkten i vatten (risk för kortslutning). Torka den enbart med en fuktig trasa och torka torrt
ordentligt när du rengör. Dra alltid ur sladden först.
3. Kontrollera så att inte för mycket damm byggs upp på in- och utblåsgallren; rengör de då och då med en
torr borste eller en dammsugare.
TEKNISKA DATA
Elstandard: 220-240V ~ 50/60Hz
Strömförbrukning: 45W
GARANTI OCH KUNDTJÄNST
Innan leverans genomgår våra apparater en sträng kvalitetskontroll. Om det trots detta skulle uppstånågon skada
på produktionen eller vid transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället. Förutom de i lag
fastställda garantianspråken har köparen möjlighet att göra gällande följande anspråk på garanti:
För den köpta apparaten ges 2 års garanti, med början på inköpsdagen.
Brister som uppstår genom felaktig hantering av apparaten och fel som uppstår genom ingrepp och reparationer
av tredje man eller montering av främmande delar, omfattas ej av vår garanti. Behåll alltid ditt kvitto då det är
din garanti vid eventuell reklamation. Skador som uppstår p.g.a. att instruktionsmanualen inte följs
ogiltigförklarar garantin och om detta leder till påföljande skador så kan inte vi hållas ansvariga. Vi kan inte hållas
ansvariga för materiella skador eller personskador som orsakas av felaktig användning eller om inte
säkerhetsföreskrifterna följs. Skador på tillbehören innebär inte per automatik ersättning av hela apparaten. I
sådana fall ska du kontakta vår kundservice. Trasigt glas och trasiga plastdelar innebär alltid en kostnad. Defekter
på förbrukningsartiklar eller slitdelar och även skador orsakade av rengöring, underhåll eller byte av tidigare
nämnda delar täcks inte av garantin och ska således betalas av ägaren.
MILJÖ VÄ NLIG KASSERING
Återvinning –EU-direktiv 2012/19/EU
Denna markering indikerar att produkten inte får kastas tillsammans med övrigt hushållsavfall. För
att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad
avfallshantering, återvinns de på ett ansvarsfullt sätt som främjar en hållbar återanvändning av
materiella resurser. För att återlämna den använda enheten, använd retur- och insamlingssystem eller kontakta
återförsäljaren där produkten var köpt. De kan ta denna produkt för miljösäker återvinning.

- 11 -
ERP-information (SE)
Leverantör: Emerio International AB
Smedjegatan 6
131 54 Nacka
Sweden
Deklarerar att produkten som beskrivs nedan:
Informationskrav
Information för att identifiera FN-114204.8 (ZF1601BS) som informationen är relaterad till
[Golvfläkt]
Beskrivning
Symbol
Värde
Enhet
Fläktens maximala flödleshastighet
F
60,98
m3/min
Fläkt ineffekt
P
43,9
W
Servicevärde
SV
1,388
(m3/min)/W
Strömförbrukning i standbyläge
PSB
0,00
W
Fläktens ljudeffektnivå
LWA
56,0
dB (A)
Maximal lufthastighet
c
3,25
meter/sek
Mätstandard för servicevärde
IEC 60879:1986+(corr.1992),
EN 60704-1:2010 & EN 60704-2-7:2007
EN 50564:2011
Kontaktinformation för att erhålla
ytterligare information
Emerio International AB
Smedjegatan 6
131 54 Nacka
Sweden
Uppfyller kraven i EU-rådets direktiv:
KOMMISSIONENS FÖ RORDNING (EU) nr. 206/2012 från 6 mars 2012 och ändring av KOMMISSIONENS
FÖ RORDNING (EU) 2016/2282 för genomförande av Europaparlamentets och rådets direktiv
2009/125/EG gällande krav på ekodesign för luftkonditioneringsapparater och komfortfläktar
För information till kunden för hur man installerar, använder och underhåller produkten, WEEE-
information, vänligen kontrollera bruksanvisningen som är inkluderad i förpackningen.

- 12 -
Käyttöopas –Finnish
TURVALLISUUSOHJEET
Varmista ennen käyttöä, että olet lukenut kaikki alla olevat
ohjeet henkilövahinkojen ja vaurioiden välttämiseksi ja
parhaiden tulosten saamiseksi laitteesta. Säilytä tämä
käyttöopas turvallisessa paikassa. Jos annat tai siirrät laitteen
jollekin muulle, anna tämä käyttöopas laitteen mukana.
Takuu ei korvaa vahinkoja, jotka aiheutuvat näiden
käyttöohjeiden noudattamatta jättämisestä.
Valmistaja/maahantuoja ei vastaa vaurioista, jotka aiheutuvat
käyttöohjeiden noudattamatta jättämisestä,
huolimattomasta käytöstä tai tämä käyttöoppaan
vaatimusten vastaisesta käytöstä.
1. Laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt,
joiden fyysinen, aistinvarainen tai henkinen toimintakyky
on rajoittunut tai joilla ei ole tarvittavaa kokemusta ja tietoa
laitteen käytöstä, jos heitä valvotaan tai opastetaan laitteen
turvalliseen käyttöön, ja he ymmärtävät käyttöön liittyvät
vaarat.
2. Lapset eivät saa leikkiä laitteella.
3. Lapset eivät saa tehdä puhdistus- tai
kunnossapitotoimenpiteitä ilman valvontaa.
4. Jos virtajohto on vaurioitunut, se täytyy viedä
vaihdettavaksi valmistajalle, sen valtuuttamaan
huoltoliikkeeseen tai vastaavalle ammattitaitoiselle
henkilölle vaarojen välttämiseksi.
5. Varmista ennen laitteen pistokkeen liittämistä pistorasiaan,
että jännite ja taajuus vastaavat arvokilven tietoja.
6. Irrota pistoke pistorasiasta, jos laitetta ei käytetä sekä
ennen puhdistamista.
7. Varmista, ettei virtajohto roiku terävien reunojen yli ja pidä
se etäällä kuumista pinnoista ja avotulesta.
8. Älä upota laitetta tai pistoketta veteen tai mihinkään
nesteeseen. Sähköisku aiheuttaa hengenvaaran!

- 13 -
9. Irrota pistoke pistorasiasta pistokkeesta vetämällä. Älä vedä
virtajohdosta.
10. Älä koske laitteeseen, jos se putoaa veteen. Irrota pistoke
pistorasiasta, kytke laite pois päältä ja lähetä korjattavaksi
valtuutettuun huoltoliikkeeseen.
11. Älä kytke pistoketta pistorasiaan tai irrota sitä pistorasiasta
märin käsin.
12. Älä koskaan yritä avata laitteen koteloa tai korjata laitetta
itse. Tämä saattaa aiheuttaa sähköiskun.
13. Älä koskaan jätä laitetta ilman valvontaa käytön aikana.
14. Tätä laitetta ei ole suunniteltu ammattikäyttöön.
15. Älä käytä laitetta mihinkään muuhun kuin mihin se on
tarkoitettu.
16. Älä kierrä johtoa laitteen ympärille, äläkä taivuttele sitä.
17. Pidä laite etäällä kosteudesta ja suojaa roiskeilta.
18. Käytä laitetta tasaisella, kuivalla ja lämpöä kestävällä
alustalle.
19. Älä säilytä tai käytä laitetta ulkona.
20. Säilytä laite kuivassa paikassa poissa lasten ulottuvilta
(omassa pakkauksessaan).
21. Älä työnnä sormia tai mitään esineitä tuulettimen
suojuksen läpi tuulettimen ollessa käynnissä.
22. Älä käytä tuotetta ilman paikoillaan olevia tuulettimen
suojuksia, seurauksena saattaa olla vakava henkilövahinko.
23. Laite täytyy koota täydellisesti ennen käyttöä.
24. Varo pitkiä hiuksia! Ne voivat tarttua tuulettimeen
ilmapyörteiden takia.
25. Älä kohdista ilmavirtaa ihmisiin pitkäaikaisesti.
26. Varmista, että tuuletin on irrotettu pistorasiasta ennen kuin
irrotat suojuksen.

- 14 -
FN-114204.8 (ZF1601BS) FI
OSIEN KUVAUS
1. Kiinnitysrengas
2. Etusuojus
3. Siiven kiinnitysruuvi
4. Lavat
5. Suojuksen kiinnitysruuvi
6. Takasuojus
7. Moottorin akseli
8. Kääntymispainike
9. Nopeuskytkin
10. Kiinnitysruuvi
11. Korkeudensäätöputki
12. Kiinnitysosa
13. Pystyvarsi
14. Peitekappale
15. Alusta
KOKOAMISOHJEET
**Kokoa laite seuraavien ohjeiden mukaisesti.
1. Kokoa alusta
Yhdistä jalustan kaksi osaa ristin muotoon.
Irrota neljä ruuvia jalustasta.
Yhdistä pystyvarsi jalustaan ja kiinnitä se tukevasti neljällä ruuvilla.
Kierrä kiinnitysosa irti pystyvarresta. Aseta peitekappale jalustaan pystyvartta pitkin.
Kierrä kiinnitysosa takaisin.
2. Koko laite
Vedä korkeudensäätöputki ulos ja kiristä Kiinnitysosa.
Kytke tuulettimen runko ja korkeudensäätöputki yhteen ruuvilla.
3. Takaritilä
Irrota siiven kiinnitysruuvi ja suojuksen kiinnitysruuvi moottorin akselista.
Kiinnitä takasuojus moottorin etukuoren kahteen pilariin.
Ruuvaa suojuksen kiinnitysruuvi kireälle myötäpäivään.
4. Lapojen asentaminen
Aseta lavat akselille ja varmista, että lavat istuvat kunnolla akselin urissa.
Kiristä lapojen ruuvi akseliin. Huom. Lapojen ruuvi kiristetään vastapäivään.
5. Etusäleikkö
Aseta etusuojus takasuojusta vasten ja kiinnitä yhteen kiinnitysrenkaalla. Varmista, että kiinnitysrengas on
asetettu oikein tuulettimen suojusten vanteeseen.
Kiristä kiinnitysrenkaan ruuvi.

- 15 -
KÄYTTÖ OHJEET
1. Kiinnitä virtajohto sopivaan pistorasiaan.
2. Kääntyminen: Tuuletin kääntyy, kun painetaan heilahdusnupista. Voit pysäyttää tuulettimen kääntymisen
vetämällä heilahdusnupista.
3. Tuuletin kytketään päälle ohjauspaneelin painikkeilla, joissa 0: Pois, 1 = Matala nopeus, 2 = Keskinopeus, 3
= Suuri nopeus.
VAROITUS: Paina ainoastaan yhtä nopeuspainiketta kerrallaan. Jos kahta tai useampaa painiketta painetaan
kerrallaan, kytkinten kotelo saattaa vioittua.
PUHDISTAMINEN
1. Ennen kuin huollat tuuletinta ja kunkin käytön jälkeen, sammuta laite ja vedä virtajohto irti pistorasiasta.
2. Älä koskaan upota laitetta veteen (oikosulun vaara). Voit puhdistaa laitteen pyyhkimällä sitä kostealla
liinalla ja kuivaamalla sen huolella. Irrota aina ensin sähköpistoke.
3. Älä päästä ilmanotto- ja puhallusritilöihin kerääntymään liikaa pölyä, vaan puhdista se ajoittain kuivalla
harjalla tai pölynimurilla.
TEKNISIÄ TIEDOT
Käyttöjännite: 220-240V ~ 50/60Hz
Virrankulutus: 45W
TAKUU JA ASIAKASPALVELU
Laitteet tarkastetaan huolellisesti, ennen kuin ne toimitetaan jälleenmyyntiin. Jos laite on kaikesta huolimatta
vioittunut tuotannon tai kuljetuksen aikana, palauta se jälleenmyyjälle. Laissa säädettyjen oikeuksien lisäksi
ostajalla on oikeus seuraaviin takuukorvauksiin:
Laitteella on 2 vuoden takuu ostopäivästä lukien. Viallisen tuotteen voi palauttaa suoraan ostopaikkaan.
Takuu ei kata vikoja, jotka aiheutuvat laitteen virheellisestä käsittelystä, ulkopuolisten suorittamista muutoksista
tai korjauksista tai muiden kuin alkuperäisosien asentamisesta laitteeseen.
Säilytä aina ostokuitti, sillä ilman kuittia et voi vaatia takuukorvauksia. Takuu ei kata vikoja ja niistä aiheutuneita
esine- tai henkilövahinkoja, jos ne ovat seurausta käyttöohjeiden noudattamatta jättämisestä. Myöskään
valmistaja ei ole tällöin vastuussa. Lisävarusteiden vioittuminen ei oikeuta koko laitteen vaihtamiseen. Kyseisissä
tapauksissa kannattaa ottaa yhteyttä valmistajan asiakaspalveluun. Rikkoontuneiden lasi- tai muoviosien korjaus
tai vaihto ei kuulu takuuseen. Kuluvien osien vikojen korjaus, puhdistus, huolto ja vaihto eivät kuulu takuuseen.
YMPÄRISTÖ YSTÄVÄ LLINEN HÄVITTÄ MINEN
Kierrätys –eurooppalainen direktiivi 2012/19/EY
Tämä merkintä ilmaisee, että tätä tuotetta ei saa hävittää kotitalousjätteiden mukana. Jotta jätteiden
virheellisestä hävittämisestä ei aiheutuisi vaaraa ympäristölle tai terveydelle, kierrätä tuote
vastuullisesti. Siten edistät myös uusiutumattomien luonnonvarojen kestävää uudelleenkäyttöä.
Kierrätä tuote toimittamalla se sähkö- ja elektroniikkaromua vastaanottavaan kierrätyspisteeseen tai liikkeeseen,
josta ostit sen. Siten varmistat, että se kierrätetään turvallisesti.

- 16 -
ERP-tiedot (FI)
Tavarantoimittaja: Emerio International AB
Smedjegatan 6
131 54 Nacka
Sweden
Ilmoittaa, että alla kuvattu tuote:
Tietovaatimukset
Tiedot sen FN-114204.8 (ZF1601BS) yksilöimiseksi, joita tiedot koskevat:
[Lattiatuuletin]
Kuvaus
Symboli
Arvo
Yksikkö
Tuulettimen enimmäisilmavirta
F
60,98
m3/min
Tuulettimen ottoteho
P
43,9
W
Käyttöarvo
SV
1,388
(m3/min)/W
Tehonkulutus valmiustilassa
PSB
0,00
W
Tuulettimen äänitehotaso
LWA
56,0
dB (A)
Suurin ilman nopeus
c
3,25
m/s
Käyttöarvon mittausstandardi
IEC 60879:1986+(corr.1992),
EN 60704-1:2010 & EN 60704-2-7:2007
EN 50564:2011
Yhteyshenkilöt, joilta saa lisätietoja
Emerio International AB
Smedjegatan 6
131 54 Nacka
Sweden
Täyttää neuvoston direktiivien vaatimukset:
KOMISSION ASETUS (EU) N:o 206/2012, annettu 6 päivänä maaliskuuta 2012 ja KOMISSION ASETUS
(EU) N:o 2016/2282 sen muuttamisesta ja Euroopan parlamentin ja neuvoston direktiivin 2009/125/EY
täytäntöön panemisesta huoneilmastointilaitteiden ja huonetuuletinten ekologista suunnittelua
koskevien vaatimusten osalta
Kuluttajia koskevat tiedot tuotteen asentamisesta, käytöstä ja kunnossapidosta sekä sähkö- ja
elektroniikkalaiteromua koskevat tiedot löytyvät pakkauksen mukana toimitettavasta käyttöoppaasta.

- 17 -
Kasutusjuhend –Estonian
OHUTUSJUHISED
Vigastuste ja seadme kahjustamise vältimiseks ning parimate
tulemuste saavutamiseks lugege enne seadme kasutamist
kindlasti läbi kõik järgnevad juhised. Säilitage seda
kasutusjuhendit ohutus kohas. Kui annate selle seadme edasi
kellelegi teisele, siis andke kindlasti kaasa ka see
kasutusjuhend.
Käesolevas kasutusjuhendis esitatud juhiste eiramise
tagajärjel tekkinud kahjustused muudavad garantii kehtetuks.
Tootja/maaletooja ei vastuta kahjustuste eest, mis on
tekkinud kasutusjuhendi eiramise, toote hooletu kasutamise
või käesolevas kasutusjuhendis esitatud nõuetele
mittevastavuse tagajärjel.
1. Konditsioneeri tohib kasutada alates 8. eluaastast; need,
kellel on piiratud füüsilised, sensoorsed või vaimsed
võimed ja kellel puuduvad kasutuskogemused ning
väljaõpe, tohivad seda kasutada siis, kui nad on kasutamise
ajal ohutuse eest vastutava isiku järelvalve või juhendamise
all ja saavad aru konditsioneeri kasutamisega seotud
ohtudest.
2. Lapsed ei tohi selle seadmega mängida.
3. Lastel ei ole lubatud konditsioneeri ilma järelvalveta
puhastada.
4. Kui toitejuhe on vigastatud, siis tuleb see lasta asendada
tootja, tema hooldusettevõtte või mõne pädeva töötaja
poolt, et ohtu vältida.
5. Enne pistiku ühendamist elektrisüsteemi pistikupesasse
veenduge, et elektrivõrgu pinge ja sageduse näitajad
vastavad andmesildil esitatud näitajatele.
6. Kui seadet ei kasutata ning enne seadme puhastamist
eemaldage pistik elektrisüsteemi pistikupesast.
7. Veenduge, et toitejuhe ei ripu üle teravate servade ning
hoidke see eemal kuumadest esemetest ja lahtisest tulest.

- 18 -
8. Ärge pange seadet või toitepistikut vette või teistesse
vedelikesse. Eluohtlik - elektrilöögi oht!
9. Pistiku eemaldamiseks pistikupesast tõmmake pistikust.
Ärge tõmmake toitejuhet.
10. Ärge puudutage seadet, kui see on vette kukkunud.
Eemaldage pistik pistikupesast, lülitage seade välja ja
saatke see volitatud teenindusse remonti.
11. Ärge ühendage ega eemaldage pistikut elektrisüsteemist
niiske käega.
12. Ärge püüdke avada seadme korpust või ise seadet
remontida. See võib põhjustada elektrilöögi.
13. Ärge kunagi jätke seadet kasutamise ajal järelevalveta.
14. See seade ei ole mõeldud äriliseks kasutamiseks.
15. Kasutage seadet ainult sihtotstarbeliselt.
16. Ärge kerige juhet seadme ümber ja ärge painutage seda.
17. Hoidke seadet eemale niiskuse ja pritsmete eest.
18. Kasutage seadet tasasel, kuival ja kuumuskindlal pinnal.
19. Ärge hoidke ega kasutage seadet vabas õhus.
20. Hoidke seadet kuivas ja lastele kättesaamatus kohas
(pakendis).
21. Ärge pange oma sõrmi ega muid esemeid läbi võre (läbi
ventilaatori kaitsekatte) siis, kui ventilaator töötab.
22. Ärge kunagi kasutage seadet ventilaatori katteid
paigaldamata, sest selle tagajärjel võivad tekkida tõsised
vigastused.
23. Enne kasutamist koostage seade täielikult.
24. Olge ettevaatlik oma pikkade juustega! Ventilaator võib
need õhukeerisega sisse tõmmata.
25. Ärge suunake õhuvoogu inimestele pika aja jooksul.
26. Enne kaitse eemaldamist veenduge, et ventilaator on välja
lülitatud.

- 19 -
FN-114204.8 (ZF1601BS) ET
KOMPONENTIDE KIRJELDUS
1. Kinnitusrõngas
2. Eesmine võre
3. Tiiviku kinnitusmutter
4. Tiivik
5. Võre kinnitusmutter
6. Tagumine võre
7. Mootorivõll
8. Pöörlemise nupp
9. Kiiruse lüliti
10. Kinnitusmutter
11. Kõrguse reguleertoru
12. Kinnitusmuhv
13. Tugitoru
14. Katteosa
15. Tugialus
KOOSTAMISE JUHISED
** Kasutamiseks pange palun seade kokku korrektselt, alltoodud järjekorras.
1. Tugialuse kokkupanek
Ü hendage aluse kaks osa ristikujuliseks.
Keerake neli aluses olevat kruvi lahti.
Kinnitage tugitoru alusele ja fikseerige kindlalt nelja kruvi abil.
Keerake kinnitusmuhv tugitorust välja. Lükake katteosa tugitoru mööda alusele.
Keerake kinnitusmuhv tagasi.
2. Ü ldine kokkupanek
Tõmmake kõrguse reguleertoru välja ja keerake kinnitusmuhv kinni.
Ü hendage ventilaatori põhikorpus ja kõrguse reguleertoru omavahel kinnitusmutri abil ning seejärel
fikseerige need.
3. Tagumise võre kokkupanek
Keerake tiiviku kinnitusmutter ja võre kinnitusmutter mootorivõlli küljest lahti.
Kinnitage tagumine võre mootori eesmise korpuse kahele püsttoele.
Keerake võre kinnitusmutter kinni päripäeva.
4. Ventilaatori tiiviku kokkupanek
Pange ventilaatori tiivik võllile ja jälgige, et tiivik korrektselt võlli klambrile sobitub.
Keerake tiiviku mutter võllile kinni. Märkus! Tiiviku mutter tuleb vastupäeva kinni keerata.
5. Eesmise võre kokkupanek
Pange eesmine võre ja tagumine võre üksteise vastu ja kinnitage need kinnitusrõnga abil. Veenduge, et
kinnitusrõngas paigutub korralikult tiiviku võrede äärtele.
Keerake kinnitusrõnga mutter kinni.
