Brief Operating Instructions
RIA16
Field indicator
These Instructions are Brief Operating Instructions; they do not
replace the Operating Instructions included in the scope of
supply.
Detailed information can be found in the Operating
Instructions and the additional documentation.
Available for all device versions via:
• Internet: www.endress.com/deviceviewer
• Smart phone/tablet: Endress+Hauser Operations App
KA00279R/09/A2/04.17
71355978

RIA16
2 Endress+Hauser
Order code:
Ext. ord. cd.:
Ser. no.:
www.endress.com/deviceviewer Endress+Hauser
Operations App
XXXXXXXXXXXX
XXXXX-XXXXXX
XXX.XXXX.XX
Serial number
1.
3.
2.
A0023555

RIA16
Endress+Hauser 3
RIA16
Field indicator
Kurzanleitung ......................................................................... 4
Brief Operating Instructions .......................................................... 20

Inhaltsverzeichnis RIA16
4 Endress+Hauser
Inhaltsverzeichnis
1 Hinweise zum Dokument ......................................................... 4
1.1 Darstellungskonventionen ................................................................ 4
1.2 Eingetragene Marken ................................................................... 6
2 Sicherheitshinweise .............................................................. 6
2.1 Anforderungen an das Personal ............................................................6
2.2 Bestimmungsgemäße Verwendung ......................................................... 6
2.3 Arbeitssicherheit ...................................................................... 7
2.4 Betriebssicherheit ...................................................................... 7
2.5 Produktsicherheit ...................................................................... 7
3 Identifizierung .................................................................... 7
3.1 Typenschild .......................................................................... 7
3.2 Lieferumfang ......................................................................... 8
3.3 Zertifikate und Zulassungen .............................................................. 8
4 Montage .......................................................................... 9
4.1 Warenannahme, Transport, Lagerung ....................................................... 9
4.2 Montagebedingungen ................................................................... 9
4.3 Montageanleitung .................................................................... 10
4.4 Montagekontrolle ..................................................................... 11
5 Verdrahtung ..................................................................... 12
5.1 Verdrahtung auf einen Blick ............................................................. 13
5.2 Elektrischer Anschluss ................................................................. 14
5.3 Schutzart ........................................................................... 14
5.4 Anschlusskontrolle .................................................................... 14
6 Bedienung des Feldanzeigers .................................................... 14
6.1 Anzeige und Bedienelemente ............................................................ 14
6.2 Parametrierung über Bedientasten ........................................................ 15
6.3 Bedienmatrix ........................................................................ 17
6.4 Konfiguration über Schnittstelle & PC-Konfigurationssoftware FieldCare Device Setup ................... 18
6.5 Gerätekonfiguration ................................................................... 19
1 Hinweise zum Dokument
1.1 Darstellungskonventionen
1.1.1 Warnhinweissymbole
Symbol Bedeutung
GEFAHR
GEFAHR!
Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht
vermieden wird, zu Tod oder schwerer Körperverletzung führen wird.
WARNUNG
WARNUNG!
Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht
vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.

RIA16 Hinweise zum Dokument
Endress+Hauser 5

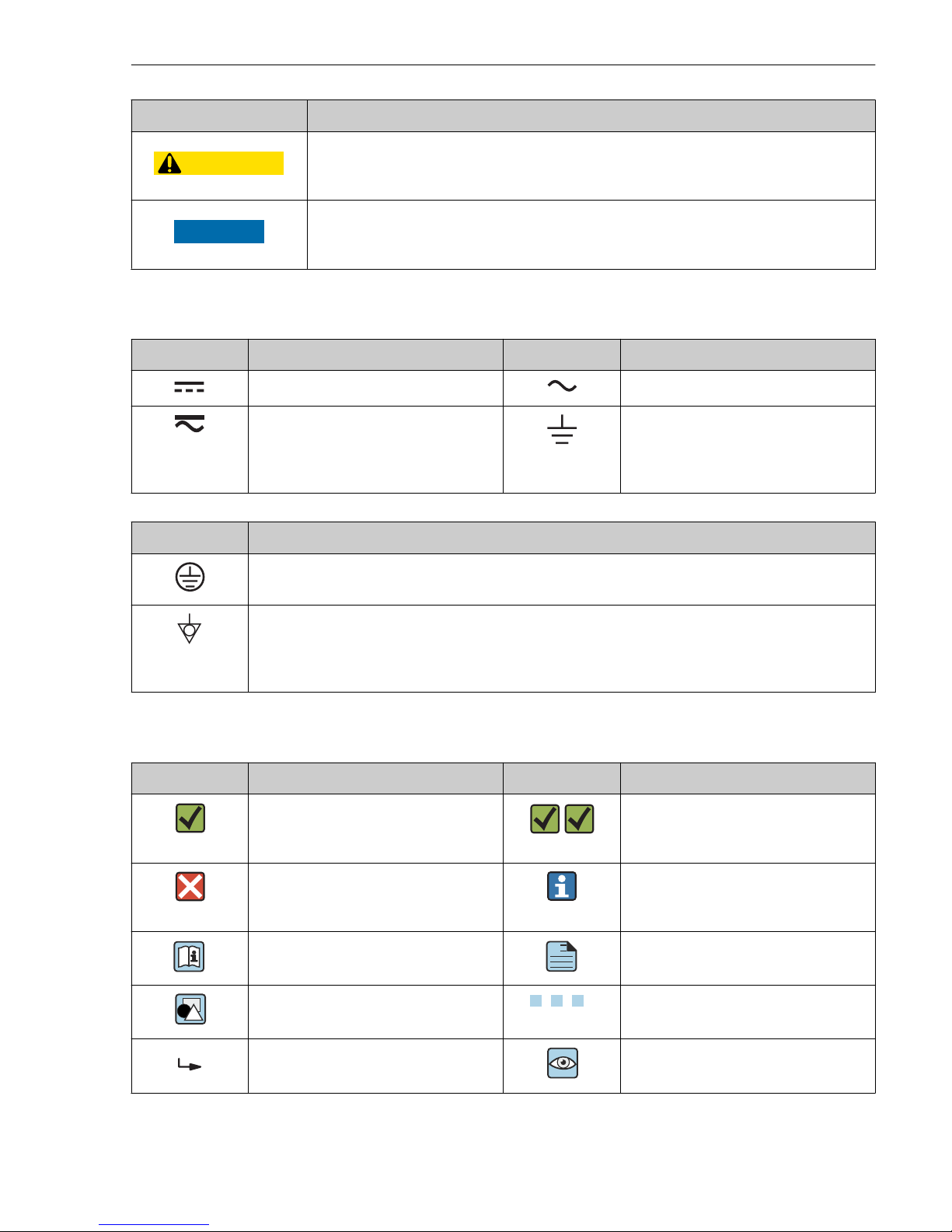

Symbol Bedeutung
VORSICHT
VORSICHT!
Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht
vermieden wird, zu leichter oder mittelschwerer Körperverletzung führen kann.
HINWEIS
HINWEIS!
Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden
Sachverhalten, die keine Körperverletzung nach sich ziehen.
1.1.2 Elektrische Symbole
Symbol Bedeutung Symbol Bedeutung
Gleichstrom Wechselstrom
Gleich- und Wechselstrom Erdanschluss
Eine geerdete Klemme, die vom
Gesichtspunkt des Benutzers über ein
Erdungssystem geerdet ist.
Symbol Bedeutung
Schutzleiteranschluss
Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.
Äquipotenzialanschluss
Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: Dies kann z.B. eine
Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler bzw.
Firmenpraxis.
1.1.3 Symbole für Informationstypen
Symbol Bedeutung Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen,
die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen,
die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen,
die verboten sind.
Tipp
Kennzeichnet zusätzliche
Informationen.
Verweis auf Dokumentation
A
Verweis auf Seite
Verweis auf Abbildung
1.
,
2.
,
3.
… Handlungsschritte
Ergebnis eines Handlungsschritts Sichtkontrolle

Sicherheitshinweise RIA16
6 Endress+Hauser
1.1.4 Werkzeugsymbole
Symbol Bedeutung
A0011220
Schlitzschraubendreher
A0011221
Innensechskantschlüssel
A0011222
Gabelschlüssel
A0013442
Torx Schraubendreher
1.2 Eingetragene Marken
HART®
Eingetragene Marke der HART Communication Foundation, Austin, USA
Applicator®, FieldCare®, Field XpertTM, HistoROM®
Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe
2 Sicherheitshinweise
2.1 Anforderungen an das Personal
Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen:
‣Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit
entspricht
‣Vom Anlagenbetreiber autorisiert
‣Mit den nationalen Vorschriften vertraut
‣Vor Arbeitsbeginn: Anweisungen in Anleitung und Zusatzdokumentation sowie Zertifikate
(je nach Anwendung) lesen und verstehen
‣Anweisungen und Rahmenbedingungen befolgen
2.2 Bestimmungsgemäße Verwendung
• Das Gerät ist ein konfigurierbarer Feldanzeiger mit einem Sensoreingang.
• Das Gerät ist zur Montage im Feld bestimmt.
• Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der
Hersteller nicht.
• Ein gefahrloser Betrieb ist nur sichergestellt, wenn die Betriebsanleitung beachtet wird.
• Gerät nur in dem dafür vorgesehenen Temperaturbereich betreiben.

RIA16 Identifizierung
Endress+Hauser 7
2.3 Arbeitssicherheit
Bei Arbeiten am und mit dem Gerät:
‣Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen.
2.4 Betriebssicherheit
Verletzungsgefahr!
‣Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
‣Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich.
Umgebungsanforderungen
Wenn ein Messumformergehäuse aus Kunststoff bestimmten Dampf-Luft-Gemischen
permanent ausgesetzt ist, kann das Gehäuse beschädigt werden.
‣Bei Unklarheiten Ihre Endress+Hauser Vertriebszentrale kontaktieren.
‣Beim Einsatz im zulassungsrelevanten Bereich: Angaben auf dem Typenschild beachten.
2.5 Produktsicherheit
Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher
gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen.
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem
ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung
aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen
Sachverhalt.
3 Identifizierung
3.1 Typenschild
Das richtige Gerät?
Vergleichen Sie bitte den Bestellcode auf dem Typenschild am Gerät mit dem auf dem
Lieferschein.

Identifizierung RIA16
8 Endress+Hauser
A0011268
 1 Typenschild des Feldanzeigers (beispielhaft)
1 Bezeichnung, Bestellcode, Seriennummer und Ident-Nummer des Gerätes
2 Schutzart
3 Spannungsversorgung und Ausgangssignal
4 Umgebungstemperatur
5 Zulassungen
6 Herstellername und -adresse
3.2 Lieferumfang
Der Lieferumfang des Feldanzeigers besteht aus:
• Feldanzeiger
• Schirmklemmen (nur für Aluminiumgehäuse)
• Kurzanleitung in Papierform
• ATEX - Sicherheitshinweise für den Einsatz eines im explosionsgefährdeten Bereich
zulässigen Gerätes, optional
• Zubehör (z. B. Rohrmontagehalter), siehe Kapitel ’Zubehör’ in der Betriebsanleitung
→ BA00280R.
3.3 Zertifikate und Zulassungen
3.3.1 CE-Zeichen
Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit
erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die
erfolgreiche Prüfung des Produkts durch die Anbringung des CE-Zeichens.
3.3.2 EAC-Zeichen
Das Produkt erfüllt die gesetzlichen Anforderungen der anwendbaren EEU-Richtlinien. Der
Hersteller bestätigt die erfolgreiche Prüfung des Produkts mit der Anbringung des EAC-
Zeichens.
3.3.3 UL-Zulassung
UL recognized component (siehe www.ul.com/database, Suche nach Keyword "E225237")

RIA16 Montage
Endress+Hauser 9
4 Montage
4.1 Warenannahme, Transport, Lagerung
Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen
hierzu siehe Kapitel "Technische Daten" in der Betriebsanleitung.
4.1.1 Warenannahme
Bei der Warenannahme folgende Punkte kontrollieren:
• Sind Verpackung oder Inhalt beschädigt?
• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit ihren
Bestellangaben. Siehe auch Kapitel "Lieferumfang" →  8.
4.1.2 Transport und Lagerung
Folgende Punkte beachten:
• Für Lagerung und Transport ist das Gerät stoßsicher zu verpacken. Dafür bietet die
Originalverpackung optimalen Schutz.
• Die zulässige Lagerungstemperatur –40…+80 °C (–40…+176 °F); die Lagerung in den
Grenztemperaturbereichen ist zeitlich begrenzt möglich (maximal 48 Stunden).
4.2 Montagebedingungen
Der Anzeiger ist für den Einsatz im Feld konzipiert.
Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt.
Arbeitstemperaturbereich:
• –40…+80 °C (–40…+176 °F)
• –20…+80 °C (–4…+176 °F) bei Verwendung des Open Collector Ausgangs
Bei einem Betrieb des Anzeigers im oberen Temperaturgrenzbereich verringert sich die
Lebensdauer des Displays.
Bei Temperaturen < –20 °C (–4 °F) kann die Anzeige träge reagieren.
Bei Temperaturen < –30 °C (–22 °F) ist die Ablesbarkeit der Anzeige nicht mehr
gewährleistet.

Montage RIA16
10 Endress+Hauser
4.2.1 Abmessungen
133 (5.24)
199 (7.83)
96 (3.78)
158 (6.22)
1
115 (4.53)
163 (6.42)
A
A
A-A
A0011162
 2 Abmessungen des Feldanzeigers; Angaben in mm (in)
1 Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben ⌀ 5 mm
(0,2 in)
4.2.2 Montageort
Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc.,
siehe Kapitel "Technische Daten" in der Betriebsanleitung → BA00280R.
4.3 Montageanleitung
Der Feldanzeiger kann entweder direkt an der Wand befestigt oder mittels optionalem
Montagekit an Rohr (→  10) oder Wand montiert werden.
4.3.1 Direkte Wandmontage
Vorgehen zur direkten Wandmontage des Anzeigers
1. 4 Löcher bohren (siehe Abmessungen, →  2,  10)
2. Gerät an der Wand mit 4 Schrauben 5 mm (0,2 in) anbringen.
4.3.2 Rohrmontage
Der Montagehalter ist geeignet für Rohre mit einem Durchmesser von 25…125 mm (1…5 in).
Das Montageset besteht aus Montageplatte (Pos. 1), 2 Metallbändern (Pos. 2) und 4
Schrauben (Pos. 3), →  3,  11.
Vorgehen zur Rohrmontage des Anzeigers

RIA16 Montage
Endress+Hauser 11
1
2
1. 2.
A0011269

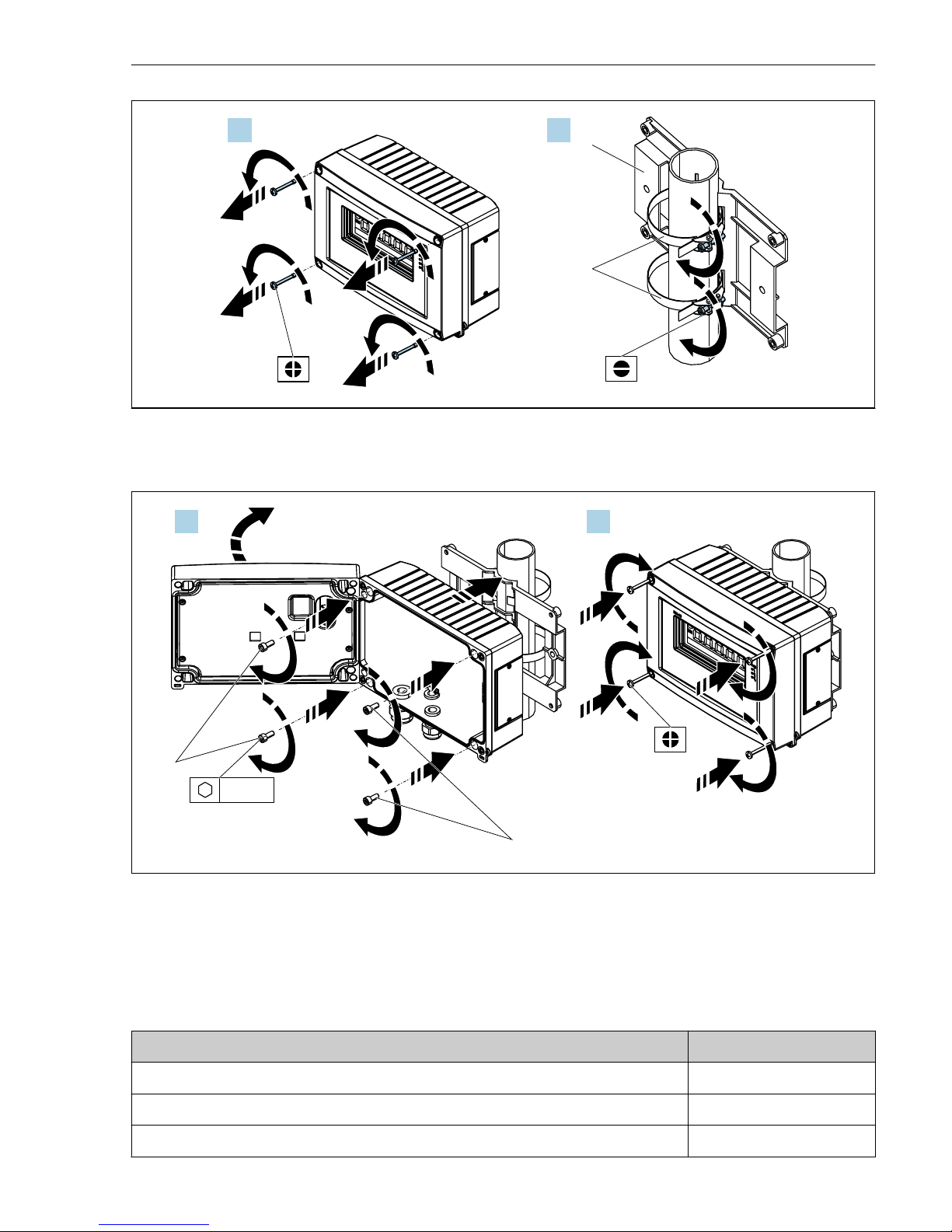

 3 Montage vorbereiten
3mm
3. 4.
3
3
A0011270
 4 Anzeiger auf der Montageplatte anbringen
4.4 Montagekontrolle
Nach der Montage folgende Kontrollen durchführen:
Gerätezustand und -spezifikationen Hinweise
Ist das Messgerät beschädigt? Sichtkontrolle
Ist die Dichtung unbeschädigt? Sichtkontrolle
Ist das Gerät fest an die Wand oder auf die Montageplatte geschraubt? -

Verdrahtung RIA16
12 Endress+Hauser
Gerätezustand und -spezifikationen Hinweise
Ist der Gehäusedeckel fest montiert? -
Entspricht das Gerät den Messstellenspezifikationen, wie Umgebungstemperatur,
Messbereich, usw.?
Siehe Kapitel "Technische
Daten".
5 Verdrahtung
Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung
beachten. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung.

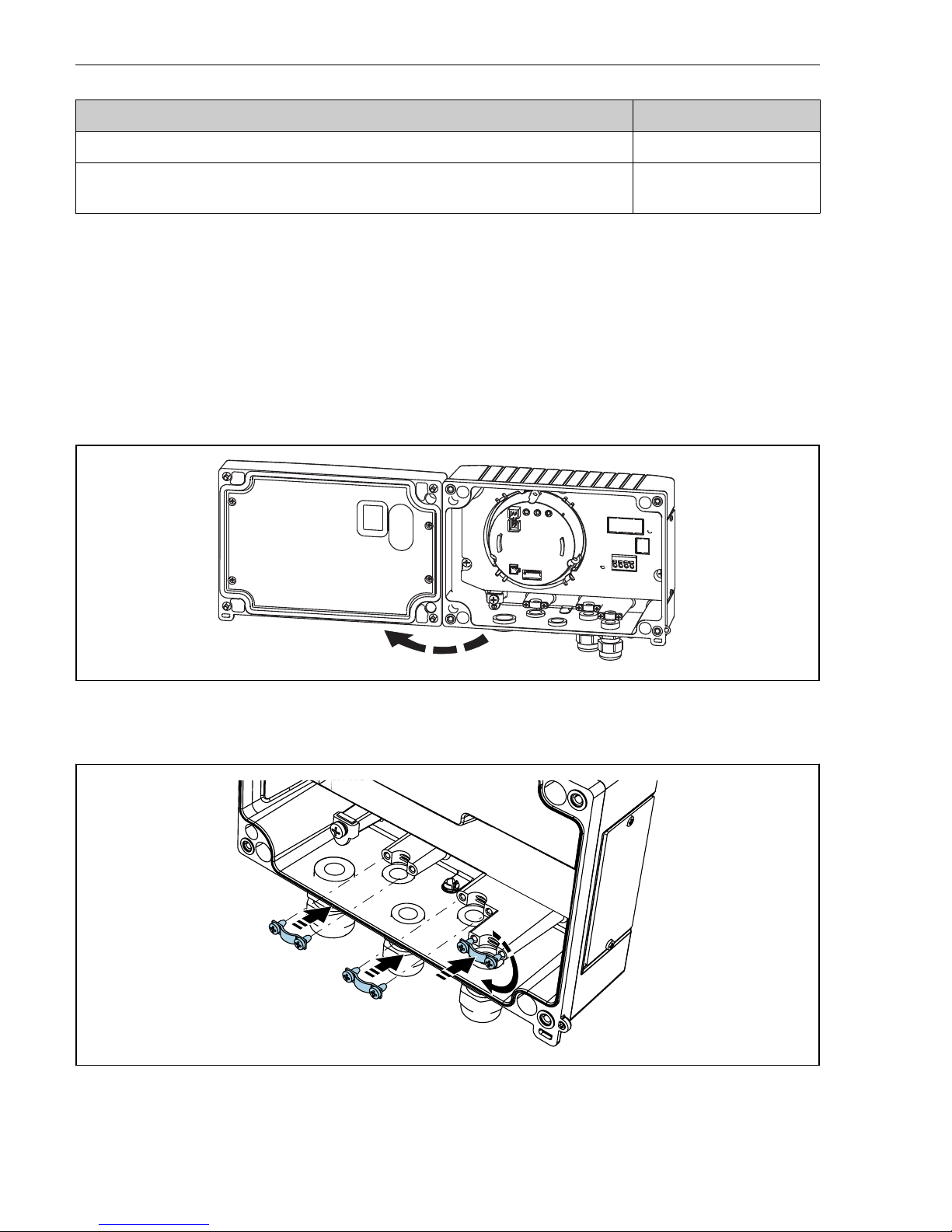

Zunächst das Gehäuse des Feldanzeigers öffnen.
A0011271
 5 Gehäuse des Feldanzeigers öffnen
A0014935
 6 Einbau Schirmklemmen (nur für Aluminiumgehäuse)

RIA16 Verdrahtung
Endress+Hauser 13
5.1 Verdrahtung auf einen Blick
5.1.1 Klemmenbelegung
+
+
I
Y
-
-
+
I
Y
-
3
2
+
-
OC
+-1a1b
+-
23
+-1a 1b
+
+
I
Y
-
-
+-1a 1b
Messumformer-
speisung
Klemme 2 und 3
Open Collector
aktiv
passiv
Messumformer-
speisung
A0011165-DE
 7 Klemmenbelegung des Feldanzeigers
Klemme Klemmenbelegung Ein- und Ausgang
+ Messsignal (+) 4…20 mA Signaleingang
- Messsignal (-) 4…20 mA Signaleingang
1 Anschlussklemme für weitere Instrumentierung Stützklemme
2 Digitaler Grenzwertschalter (Kollektor) Schaltausgang
3 Digitaler Grenzwertschalter (Emitter) Schaltausgang

Bedienung des Feldanzeigers RIA16
14 Endress+Hauser
5.2 Elektrischer Anschluss
Sowohl die Klemmenbelegung, als auch die Anschlusswerte des Feldanzeigers entsprechen
denen der Ex-Ausführung. Das Gerät ist nur zum Betrieb in einem 4…20 mA Messstromkreis
vorgesehen. Entlang der Stromkreise (innerhalb und außerhalb des explosionsgefährdeten
Bereichs) muss Potenzialausgleich bestehen.
5.3 Schutzart
Die Geräte erfüllen alle Anforderungen gemäß IP67. Um nach erfolgter Montage oder nach
einem Service-Fall diese zu gewährleisten, müssen folgende Punkte zwingend beachtet
werden:
• Die Gehäusedichtung muss sauber und unbeschädigt in die Dichtungsnut eingelegt sein.
Gegebenenfalls ist die Dichtung zu reinigen, zu trockenen oder zu ersetzen.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (z.B. M20 x 1,5, Kabeldurchmesser 8…12 mm (0,3…0,47 in)). Montieren Sie das
Messgerät möglichst so, dass die Kabeleinführungen nach unten gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
• Der Gehäusedeckel und die Kabeleinführung müssen fest angezogen sein.
5.4 Anschlusskontrolle
Nach der elektrischen Installation folgende Kontrollen durchführen:
Gerätezustand und -spezifikationen Hinweis
Sind Gerät oder Kabel beschädigt? Sichtkontrolle
Elektrischer Anschluss Hinweis
Ist die Kabeltypenführung einwandfrei getrennt - Ohne Schleifen und Überkreuzungen -
Sind die Kabel zugentlastet montiert? -
Ist die Klemmenbelegung richtig? Anschlussschema vom Klemmenblock vergleichen. →  13
Sind alle Schrauben der Anschlussklemmen fest? Sichtkontrolle
Ist die Kabelverschraubung dicht? Sichtkontrolle
Ist der Gehäusedeckel fest angezogen? Sichtkontrolle
6 Bedienung des Feldanzeigers
6.1 Anzeige und Bedienelemente
Anzeigedarstellung

RIA16 Bedienung des Feldanzeigers
Endress+Hauser 15
1
2
6
5
4
3
1a
1b
A0011163
 8 LC-Anzeige des Feldanzeigers
1 Bargraphanzeige 3 14-Segment Anzeige für Einheiten und
Meldungen
1a Marke für Messbereichsunterschreitung 4 Symbol ’Programmierung gesperrt’
1b Marke für Messbereichsüberschreitung 5 Einheit ’%’
2 Messwertanzeige
Ziffernhöhe 26 mm (1,02 in)
6 Warnsymbol ’Störung’
6.2 Parametrierung über Bedientasten
Die Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen.
A0011261
 9 Bedientasten des Feldanzeigers ("-", "+", "E")
Die Bedientasten sind bei geöffnetem Gehäusedeckel zugänglich.
Während der Parametrierung muss das Display mit der Elektronikeinheit verbunden
bleiben.
6.2.1 Navigation
Die Bedienfelder sind in 2 Ebenen eingeteilt.
Menü: In der Ebene Menü können unterschiedliche Menüpunkte gewählt werden. Die
einzelnen Menüpunkte dienen als Zusammenfassung von zusammengehörigen
Bedienfunktionen.

Bedienung des Feldanzeigers RIA16
16 Endress+Hauser
Bedienfunktion: Eine Bedienfunktion ist als Zusammenfassung von Bedienparametern
anzusehen. In den Bedienfunktionen erfolgt die eigentliche Bedienung bzw. Parametrierung
des Gerätes.
Bedientasten:
Eingabetaste ’E’: Einstieg in das Programmiermenü, wenn die E Taste länger als 3 Sekunden
gedrückt wird.
• Anwählen von Bedienfunktionen.
• Übernehmen von Werten.
• Wenn die E Taste länger als 3 Sekunden gedrückt wird erfolgt ein direkter Sprung zur Home
Position. Vorher erfolgt eine Abfrage, ob die bis dahin eingegebenen Daten gespeichert
werden sollen.
• Abspeichern von eingegebenen Daten.
Auswahltasten ’+/-’:
• Auswählen der Menüs.
• Einstellen von Parametern und Zahlenwerten.
• Nach Auswahl der Bedienfunktion wird durch Drücken der Tasten + oder - der Wert
eingegeben oder die Einstellung verändert.
Bei langanhaltendem Drücken der Tasten erfolgt eine Zahlenänderung mit zunehmender
Geschwindigkeit.
Bei den Bedienpositionen "Programmname" und "Programmversion" wird beim Drücken
der Tasten + oder - die Anzeige horizontal gescrollt, da diese Positionen (7stellig) nicht
vollständig in der 14-Segment-Anzeige dargestellt werden kann.
6.2.2 Programmieren in der Bedienmatrix
E
E
E
+
_
+
_
+
_
E
E
> 3 s
_
+
E
> 3 s
E E E
7.
6.
5.
1.
2.
3.
4.
Menü
Bedienfunktion
A0011262-DE
 10 Programmierung des Feldanzeigers

RIA16 Bedienung des Feldanzeigers
Endress+Hauser 17
1. Einstieg in die Bedienmatrix
2. Menü mit "+" oder "-" Taste auswählen
3. Bedienfunktion auswählen
4. Parameter im Editiermodus eingeben (Daten mit "+" oder "-" eingeben/auswählen und
mit "E" übernehmen)
5. Direkt zur Home-Position springen. Vorher erfolgt eine Abfrage, ob die bis dahin
eingegebenen Daten gespeichert werden sollen.
6. Menü mit "+/-" verlassen. Es erfolgt eine Abfrage, ob die eingegebenen Daten
gespeichert werden sollen.
7. Abfrage ob Daten gespeichert werden sollen bestätigen. Ja/Nein mit "+" oder "-" Taste
auswählen und mit "E" bestätigen.
6.3 Bedienmatrix
Menü Bedienfunktion Bedienfunktion Bedienfunktion
Parameter Default /
Auswahl
Parameter Default /
Auswahl
Parameter Default /
Auswahl
Analogeingang
INPUT
Kennlinie
CURV
Signaldämpfung
DAMP
Dezimalpunkt Messwert
DI DP
Linear LINAR 0…99 s 0 99,999 3 DEC
Quadratisch SQRT 999,99 2 DEC
9 999,9 1 DEC
99 999 0 DEC
Skalierung Messwert 4 mA
DI LO
Skalierung Messwert 20 mA
DI HI
Messwert Offset
OFFST
–9 999…
99 999
0,0 –9 999…
99 999
100,0 –9 999…
99 999
0,0
Anzeige
DISPL
Dimension
DIM
Dimension 1)
DTEXT
keine
%
beliebig
NO
%
TEXT
XXXXX
Limit
LIMIT
Betriebsart
MODE
Schaltschwelle
SETP
aus OFF –9 999…
99 999
0,0
Min.Sicherh.
mit Alarm
MIN
Max.Sicherh.
mit Alarm
MAX
Alarm ALARM

Bedienung des Feldanzeigers RIA16
18 Endress+Hauser
Menü Bedienfunktion Bedienfunktion Bedienfunktion
Parameter Default /
Auswahl
Parameter Default /
Auswahl
Parameter Default /
Auswahl
Hysterese
HYST
Ansprechverzögerung
DELY
–9 999…
99 999
0,0 0…99 s 0,0
Betriebsparameter
PARAM
Benutzercode
CODE
Programmname
PNAME
Firmware-Version
FWVER
0…9 999 0
NAMUR
NAMUR
NAMUR 3,6 2)
N_360
NAMUR 3,80 2)
N_380
Standard dEF 0 bis NAMUR
20,5
3,60 NAMUR 3,6
bis NAMUR
20,5
3,80
Eingabe Edit
NAMUR 20,5 2)
N2050
NAMUR 21,0 2)
N2100
Test
TEST
NAMUR 3,80
bis NAMUR
21,0
20,5 20,5 bis
25 mA
21,0 aus OFF
Open Collect. OUT
Display DISP
Service
SERV
Servicecode
SCODE
Parameter rücksetzen 3)
PRSET
---- ja YES
nein NO
1) Nur, wenn DIM = TEXT
2) Nur, wenn NAMUR = Edit
3) nur für Service-Mitarbeiter durchführbar
6.4 Konfiguration über Schnittstelle & PC-Konfigurationssoftware
FieldCare Device Setup
LWARNUNG
Verlust des Explosionsschutzes bei geöffnetem Gehäuse
‣Die Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen.
Während der Parametrierung mit FieldCare kann das Gerät undefinierte Zustände annehmen!
Dies kann das undefinierte Schalten von Ausgängen und Relais zur Folge haben.
Für die Konfiguration des Gerätes über die Software FieldCare Device Setup verbinden Sie das
Gerät mit Ihrem PC. Hierzu benötigen Sie einen speziellen Schnittstellenadapter, die
Commubox FXA291.
Der vierpolige Stecker des Schnittstellenkabels ist in die entsprechende Buchse im Gerät
einzustecken, der USB-Stecker ist am PC in einen freien USB-Steckplatz einzustecken.

RIA16 Bedienung des Feldanzeigers
Endress+Hauser 19
6.4.1 Verbindungsaufbau
Beim Anschluss des Gerätes wird der Geräte-DTM nicht automatisch in FieldCare geladen,
d.h. das Gerät muss manuell hinzugefügt werden.
Beim RIA14/16 ist keine Online-Parametrierung möglich.
• Fügen Sie zunächst einem leeren Projekt den Kommunikations-DTM "PCP (Readwin)
TXU10 / FXA291" hinzu.
• In den Einstellungen des Comm DTM die Baudrate auf 2400 Baud und den verwendeten
COM-Port einstellen.
• In das Projekt über die Funktion "Gerät hinzufügen..." den Geräte DTM "RIA14/16 / Vx.xx.xx"
einfügen.
• Die weitere Parametrierung des Gerätes führen Sie dann anhand dieser Geräte-
Betriebsanleitung durch. Das gesamte Setup-Menü, also alle in dieser Betriebsanleitung
aufgeführten Parameter finden Sie ebenfalls in FieldCare Device Setup vor.
USB
PC Konfigurationssoftware
Konfigurations-Kit USB-Box
A0011272-DE
 11 Konfiguration des Feldanzeigers über Schnittstellenadapter
Grundsätzlich ist ein Überschreiben von Parametern durch die PC Software FieldCare und
den entsprechenden Geräte DTM auch bei aktivem Zugriffsschutz möglich. Soll der
Zugriffsschutz anhand eines Codes auch auf die Software ausgeweitet werden, ist diese
Funktionalität im erweiterten Gerätesetup zu aktivieren.
6.5 Gerätekonfiguration
Detaillierte Informationen zur Gerätekonfiguration finden Sie in der Betriebsanleitung.

Table of contents RIA16
20 Endress+Hauser
Table of contents
1 Document information .......................................................... 20
1.1 Document conventions ................................................................. 20
1.2 Registered trademarks ................................................................. 22
2 Safety instructions ............................................................... 22
2.1 Requirements for the personnel ........................................................... 22
2.2 Designated use ....................................................................... 22
2.3 Workplace safety ..................................................................... 23
2.4 Operational safety .....................................................................23
2.5 Product safety ........................................................................ 23
3 Identification .................................................................... 23
3.1 Nameplate .......................................................................... 23
3.2 Scope of delivery ...................................................................... 24
3.3 Certificates and approvals ............................................................... 24
4 Installation ...................................................................... 25
4.1 Incoming acceptance, transport, storage .................................................... 25
4.2 Installation conditions .................................................................. 25
4.3 Mounting instructions .................................................................. 26
4.4 Post-installation check ................................................................. 27
5 Wiring ........................................................................... 28
5.1 Quick wiring guide .................................................................... 29
5.2 Electrical connection ................................................................... 30
5.3 Degree of protection ................................................................... 30
5.4 Post-connection check ..................................................................30
6 Operating the field indicator ..................................................... 30
6.1 Display and operating elements ........................................................... 30
6.2 Configuration via operating keys .......................................................... 31
6.3 Operating matrix ..................................................................... 33
6.4 Configuration via interface & FieldCare Device Setup PC configuration software ....................... 34
1 Document information
1.1 Document conventions
1.1.1 Safety symbols
Symbol Meaning
DANGER
DANGER!
This symbol alerts you to a dangerous situation. Failure to avoid this situation will result in
serious or fatal injury.
WARNING
WARNING!
This symbol alerts you to a dangerous situation. Failure to avoid this situation can result in
serious or fatal injury.
