Operating Instructions
Nivotester FTC325 3-Wire
DE- Füllstandgrenzschalter mit 3-Draht-Technik
EN- Level Limit Switch with 3-wire technic
FR - Détecteur de niveau en technique 3 fils
ES - Detector de nivel con electrónicas a 3 hilos
IT - Interruttore di livello tecnica a 3 fili
NL- Niveauschakelaar met 3-draads techniek
KA00222F/00/A6/13.18
71410248
FTC 325 3-Wire

2Endress+Hauser
de - Inhalt
Sicherheitshinweise 4
Identifikation 6
Zweipunktsteuerung 7
Messeinrichtung 8
Einbau 9
Anschluss 13
Lichtsignale 16
Einstellungen 17
Ansatzkompensation 22
Abgleich 28
Technische Daten 34
Fehlersuche 35
Ergänzende Dokumentation 41
Handlungsschritte
LED leuchtet nicht
LED leuchtet
LED blinkt
Verweis auf Seite
en - Contents
Notes on Safety 4
Identification 6
Two-point control 7
Measuring system 8
Mounting 9
Connection 13
Light signals 16
Setting-up 17
Build-up compensation 23
Calibration 28
Technical Data 34
Trouble-shooting 36
Supplementary Documentation 41
Series of steps
LED
off
LED lights up
LED flashes
Reference to page
fr - Sommaire
Conseils de sécurité 4
Dénomination 6
Régulation entre deux
points 7
Ensemble de mesure 8
Montage 9
Raccordement 13
Signaux lumineux 16
Réglages 17
Compensation de colmatage 24
Détalonnage 28
Etalonnage 30
Caractéristiques techniques 34
Recherche de défauts 37
Documentation complémentaire 41
Etapes de manipulation
LED
éteint
LED allumé
LED clignote
Renvoi à la page
A
1. 2. 3.
A
1. 2. 3.
A
1. 2. 3.

Endress+Hauser 3
es - Indice
Notas sobre seguridad 5
Identificación 6
Control entre dos puntos 7
Sistema de medida 8
Montaje 9
Conexiones 13
Señales luminosas 16
Ajuste 17
Compensación de adherencias
25
Calibración 28
Datos técnicos 38
Identificación de fallos 52
Documentación adicional 41
Acciones individuales
LED
apagado
LED iluminado
LED parpadea
Referencia a páginas
it - Indice
Note sulla sicurezza 5
Identificazione 6
Per il controllo su due
punti 7
Sistema di misura 8
Montaggio 9
Collegamenti 13
Segnali luminosi 16
Messa in marcia 17
Compensazione dei depositi 26
Calibrazione 28
Dati tecnici 34
Individuazione e eliminazione
delle anomalie 39
Documentazione
supplementare 41
Fasi della lavorazione
LED spento
LED acceso
LED lampeggiante
Riferimento alla pagina
nl - Inhoud
Veiligheidsinstructies 5
Identificatie 6
2-puntsregeling 7
Meetopstelling 8
Foutieve 9
Aansluiting 13
Lichtsignalen 16
Instellingen 17
Aangroeicompensatie 27
Afregeling 28
Technische gegevens 34
Fout zoeken 40
Aanvullende documentatie 41
Actiestappen
LED uit
LED aan
LED knippert
Verwijzing naar pagina
A
1. 2. 3.
A
1. 2. 3.
A
1. 2. 3.

4Endress+Hauser
de - Sicherheitshinweise
Der Nivotester FTC325 3-WIRE
darf nur als Messumformer-
Speisegerät für Grenzschalter
von Endress+Hauser mit 3-
Draht-Technik verwendet
werden.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät
darf nur von
qualifiziertem und
autorisiertem Fachpersonal
unter strenger Beachtung dieser
Betriebsanleitung,
der einschlägigen Normen,
der gesetzlichen Vorschriften
und der Zertifikate (je nach
Anwendung) eingebaut,
angeschlossen, in Betrieb
genommen und gewartet
werden.
– Nur isoliertes Werkzeug
verwenden!
– Nur Originalteile verwenden!
en - Notes on Safety
The Nivotester FTC325 3-WIRE
may only be used as a measuring
transmitter power supply for
Endress+Hauser limit switches
with 3-wire technic.
If used incorrectly it is possible
thatapplication-relateddangers
may arise.
The level limit device may be
installed, connected,
commissioned, operated and
maintained
by qualified and
authorised personnel only
,
under strict observance of
these operating instructions,
any relevant standards,
legal requirements, and,
where appropriate, the
certificate.
– Use only insulated tools!
– Use only original parts!
fr- Conseils de sécurité
Le Nivotester FTC325 3-WIRE
doit exclusivement être utilisé
comme alimentation de
transmetteur pour détecteurs de
niveau Endress+Hauser en
technique 3 fils.
Il peut être source de danger en
cas d’utilisation non conforme
aux prescriptions.
L’appareil ne doit être installé,
raccordé, mis en service et
maintenu
que par un personnel
qualifié et autorisé
, qui tiendra
compte des indications
contenues
dans la présente mise en service,
des normes en vigueur
et des certificats disponibles
(selon l’application).
– Utilisez uniquement des outils
isolés!
– Utilisez uniquement des
pièces d'origine!

Endress+Hauser 5
es - Notas sobre seguridad
El Nivotester FTC325 3-WIRE
debe utilizarse únicamente
como fuente de alimentación de
detectores de nivel
Endress+Hauser con señales de
3 hilos.
Su empleo inapropiado puede
resultar peligroso.
El equipo deberá ser montado,
conectado, instalado y
mantenido única y
exclusivamente por personal
cualificado y autorizado
, bajo
rigurosa observación de las
presentes instrucciones de
servicio,
de las normativas y
legislaciones vigentes,
así como de los certificados
(dependiendo de la aplicación).
– Utilice solamente
herramientas aisladas!
– Use sólo las piezas originales!
it - Note sulla sicurezza
Il Nivotester FTC325 3-WIRE
può
essere utilizzato solo in
collegamento con inserti
elettronici
Endress+Hauser in
tecnica
trifilare.
Un’installazione non corretta
può determinare pericolo.
Lo strumento FTC325 3-WIRE
deve essere montato, connesso,
messo in funzione ed operato
solamente da personale
qualificato ed autorizzato
,
sotto la stretta osservazione
delle presenti norme di
istallazione e manutenzione e
delle ulteriori norme,
regolamenti, disposizioni legali
e, dove richiesto,
dei certificati appropriati.
– Utilizzare solo strumenti
isolati!
– Utilizzare solo parti originali!
nl - Veiligheidsinstructies
De Nivotester FTC325 3-WIRE
mag alleen als meetversterker/
voeding voor niveauschakelaars
met 3-draads techniek, van
Endress+Hauser worden
gebruikt.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument alleen door
gekwalificeerd en
geautoriseerd personeel laten
inbouwen
, aansluiten, in bedrijf
nemen en onderhouden.
Neem de instructies in deze
Inbedrijfstellingsvoorschriften
de desbetreffende normen,
de wettelijke voorschriften en
eventuele certificaten in acht.
– Gebruik uitsluitend geïsoleerd
gereedschap!
– Gebruik alleen originele
onderdelen!

6Endress+Hauser
de - Identifikation
Folgende Möglichkeiten stehen
zur Identifizierung des
Messgeräts zur Verfügung:
– Typenschildangaben
– Bestellcode (Order code) mit
Aufschlüsselung der
Gerätemerkmale auf dem
Lieferschein
en - Identification
The following options are
available for identification of the
measuring device:
– Nameplate specifications
– Order code with breakdown of
the device features on the
delivery note
fr - Dénomination
Les options suivantes sont
disponibles pour l'identification
de l'appareil:
– Indications de la plaque
signalétique
– Référence de commande
(Order code) avec
énumération des
caractéristiques de l'appareil
sur le bordereau de livraison
es - Identificatión
Las opciones siguientes están
disponibles para la
identificación del dispositivo de
medición:
– Especificaciones de la placa de
identificación
– Código de pedido con desglose
de las características del
dispositivo en el albarán de
entrega
it - Identifikazione
Per l'identificazione del
misuratore sono disponibili le
seguenti opzioni:
– dati della targhetta
– codice d'ordine con lista delle
caratteristiche del dispositivo
sul documento di trasporto
nl - Identificatie
De volgende mogelijkheden
bestaan om het meetinstrument
te identificeren:
– specificaties op de typeplaat
– codice d'ordine con lista delle
caratteristiche del dispositivo
sul documento di trasporto

Endress+Hauser 7

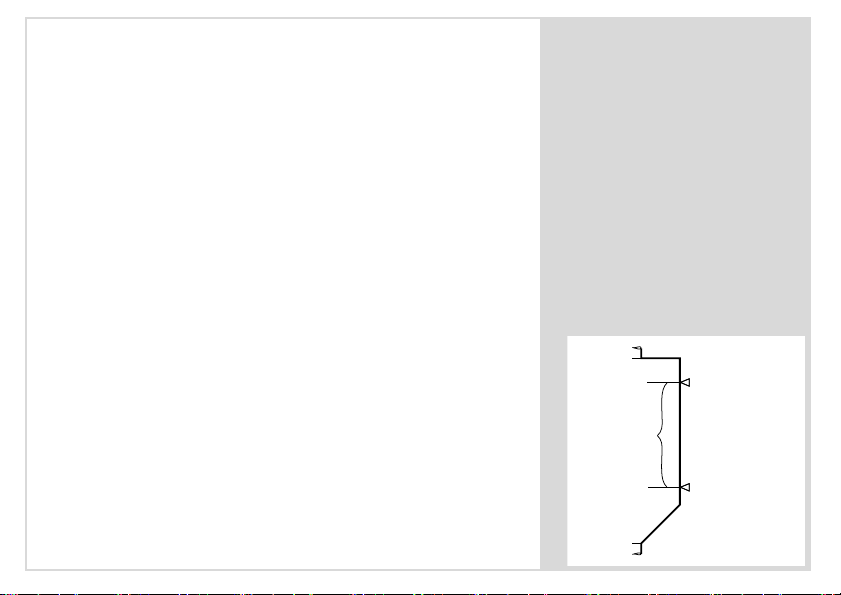

de - Der Nivotester kann auch zur Steuerung, z. B. einer Pumpe eingesetzt
werden, wobei der Ein- und Ausschaltpunkt durch den Schaltzustand der
eingebauten Sensoren (MAX und MIN) gesteuert wird.
en - The Nivotester can also be used to control a pump, for example. In
such instances, the switch-on and switch-off points are controlled by the
switching state of the installed sensors (MAX and MIN).
fr - Le Nivotester peut également être utilisé pour la commande, p. ex.
d'une pompe, le point d'enclenchement et de coupure étant piloté par l'état
de commutation des capteurs intégrés (MAX et MIN).
es - El Nivovester también se puede utilizar para controlar, por ejemplo,
una bomba. En este caso, los puntos de activación y desactivación se
controlan mediante el estado de conmutación de los sensores instalados
(MAX y MIN).
it - Il Nivotester può anche essere utilizzato per controllare ad esempio
una pompa. In tali casi, i punti di attivazione e disattivazione sono
controllati dallo stato di attivazione dei sensori installati (MAX e MIN).
nl - De Nivotester kan ook voor regeling, bijv. van een pomp worden
gebruikt, waarbij het in- en uitschakelpunt door de schakeltoestand van
de ingebouwde sensoren (MAX en MIN) wordt aangestuurd.
de -  s = Zweipunktsteuerung
(Pumpensteuerung)
en -  s = Two-point control
(Pump control)
fr -  s = Régulation entre deux
points
(Commande de pompe)
es -  s = Control entre dos puntos
(Control de bomba)
it -  s = Per il controllo su due
punti
(Controllo delle pompe)
nl -  s = 2-puntsregeling
(Pompsturing)
MAX
MIN
Δs

8Endress+Hauser
de - Messeinrichtung
Anwendungsbeispiel
en - Measuring system
Application example
fr - Ensemble de mesure
Exemple d’application
es - Sistema de medida
Ejemplo de aplicación
it - Sistema di misura
Esempio di applicazione
nl - Meetopstelling
Toepassingsvoorbeeld
MAX
MIN
U
Δs CH1
Koaxialkabel
Coaxial cable
Câble coaxial
Cable coaxial
Cavo coassiale
Coaxkabel
EC61
1 2 3 4 5 6
A
B
AB

Endress+Hauser 9
EN 60715 TH35-7.5 / EN 60715 TH35-15
Hutschiene / Mounting rail / Rail profilé /
Raíl de montaje / Rotaia / Montage-rail
min. IP65
IP20 (IEC/EN 60529)
IK06 (IEC/EN 62262)
112 (4.41)
22.5 0.89()
95 (3.74)
108 (4.25)
.
de - Einbau
Vor Beschädigung und
Witterung geschützt
en - Installation
Protected against damage and
weather
fr - Montage
Protéger contre les chocs et
les intempéries
es - Montaje
Protegido contra daños e
intemperie
it - Montaggio
Proteggere contro urti e
intemperie
nl - Inbouw
Tegen beschadigingen en
weersinvloeden beschermen
mm (in)

10 Endress+Hauser

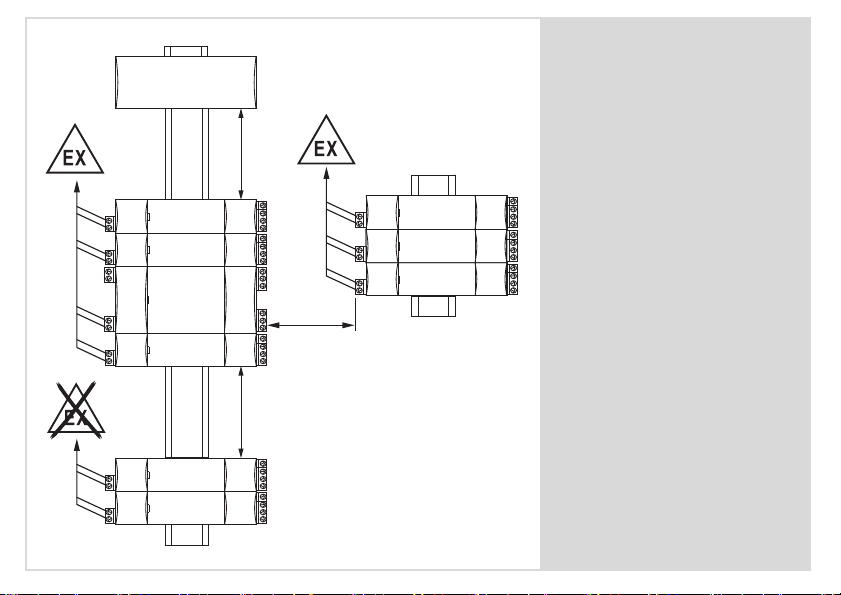

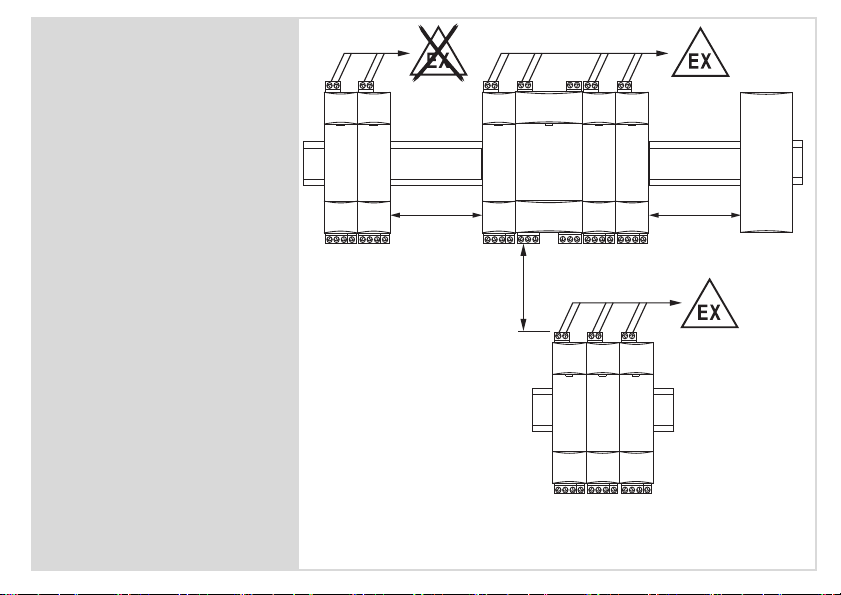

de - Mindestabstände
en - Minimum separation
fr - Intervalle min. entre deux
appareils
es - Distancia mínima
it - Distanze minime
nl - Minimale afstandd
mm (in)
50 (2)
£
50 (2)
£
50 (2)
£

Endress+Hauser 11
de - Mindestabstände
en - Minimum separation
fr - Intervalle min. entre deux
appareils
es - Distancia mínima
it - Distanze minime
nl - Minimale afstandd
mm (in)
50 (2)
£
50 (2)
£
50 (2)
£

12 Endress+Hauser
de - A : Montage auf Hutschiene
B : Demontage
1. Klemmenblöcke entfernen
2. Gerät abnehmen
en - A : Rail mounting
B : Dismantling
1. Remove the terminal blocks
2. Remove the unit
fr - A : Montage sur rail profilé
B : Démontage
1. Déconnecter les borniers
2. Oter l’appareil
es - A : Montaje en raíl
B : Desmontaje
1. Quitar los bornes de conexión
2. Quitar el instrumento
it - A : Montaggio su rotaia
B : Smontaggio
1. Togliere il blocchetto morsetti
2. Togliere lo strumento
nl - A : Railmontage
B : Uitbouw
1. Klemmenblok verwijderen
2. Instrument verwijderen
A
EN 60715 TH35-7.5 /
EN 60715 TH35-15
B
FT 325C
0 V
L1
L+
N
L–
U
1.
2.

Endress+Hauser 13
L1 U~ 85…253 V (AC), 50/60 Hz
L+
L1
N
L–
N
U 20… 60 V (DC)
U~ 20… 30 V (AC), 50/60 Hz
Typenschild beachten!
Note name plate!
Tenir compte de la plaque signalétique !
Ver identificación!
Targhetta note!
Typeplaatje bekijken!
max. 1.5 mm²
(max. AWG 16)
16
115 2
de - Anschluss
Anordnung der Klemmen
Energieversorgung
en - Connection
Terminal arrangement
Power supply
fr - Raccordement
Agencement des bornes
Alimentation en énergie
es - Conexiones
Asignación de terminales
Suministro de energía eléctrica
it - Collegamenti
Ordinamento dei terminali
Alimentazione di energia
nl - Aansuliting
Klemmen positie
Voeding

14 Endress+Hauser
de - Anschluss der Messaufnehmer
en - Sensor connection
fr - Raccordement des capteurs
es - Conexión de sensor
it - Connessione sensore
nl - Aansluiting van de sens
FTI55, FTI56
FT 51,I FTI52
FTI77
FTC325 3-WIRE
1
12
Solicap M
Liquicap M
Solicap S
Nivotester
+
–
11
2
+
–
FEI53
13
3
S
S
Hinweis / Note / Remarque / Note / Nota / Opmerking
35...
A

Endress+Hauser 15
4
Grenzsignal
Limit signal
Signal de seuil
Señal de límite
Soglia d’intervento
Niveausignaal
Störung
Fault
Défaut
Fallo
Guasto
Storing
U~
I~
P~
max. 250 V (AC)
max. 2 A (AC)
max. 500 VA / cos j³
max. 40 V (DC)
max. 2 A (DC)
max. 80 W
I–
...
U–
...
P–
...
56
CH1
17 15 16
0.7

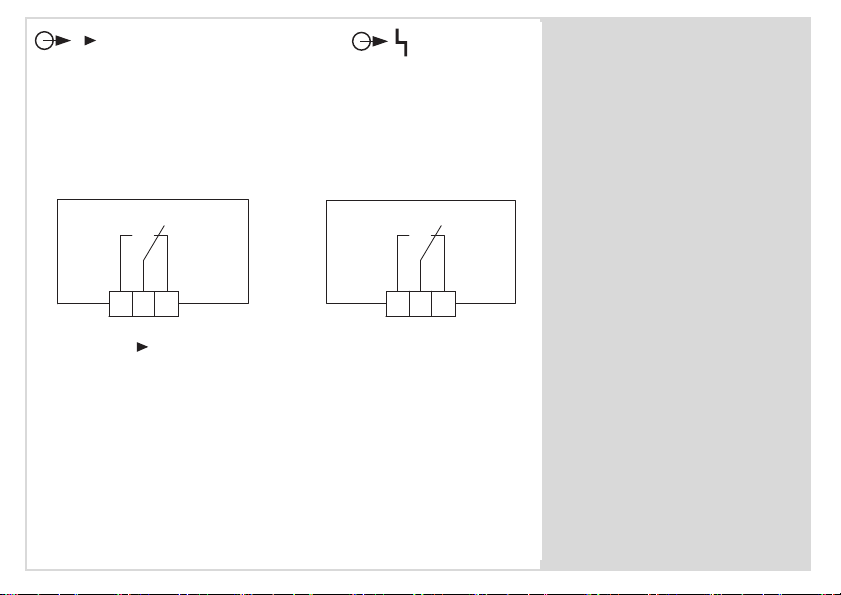

de - Anschluss der Ausgänge
en - Output connection
fr - Raccordement des sorties
es - Conexión de la salida
it - Connessione d’uscita
nl - Aansluiting van de
uitgangengen

16 Endress+Hauser
de - Lichtsignale
grün (gn): Betrieb
gelb (ye): Schaltzustand
rot (rd): Störung
en - Light signals
green (gn): Working
yellow (ye): Switch stautus
)
red (rd): Fault
fr - Signaux lumineux
verte (gn): Fonctionnement
jaune (ye): Etat de commutation
rouge (rd): Défaut
es - Señales luminosas
verde (gn): En servicio
amarillo (ye): Estado de
conmutatciòn /rojo (rd): Fallo
it - Segnali luminosi
verde (gn): Funzionamento
giallo (ye): Stado di
commutazione
rosso (rd): Guasto
nl - Lichtsignalen
groen (gn): In bedrijf
geel (ye): Schakeltoestand
rood (rd): Fout
2...3
FTC 325 3-Wire
325 3-Wire
gn
ye
rd
ye
A

Endress+Hauser 17
1.
2.
FTC 325 3-Wire
12 3 4 5 6 7 8
O
N
11
–
456
15 16
L1 N
L+ L-
12
12
+
13
s
t s
s
s
s
cal_
12345678
12s
24s
6s
3s
2
1
MAX
MIN
Offset
T
Off
17

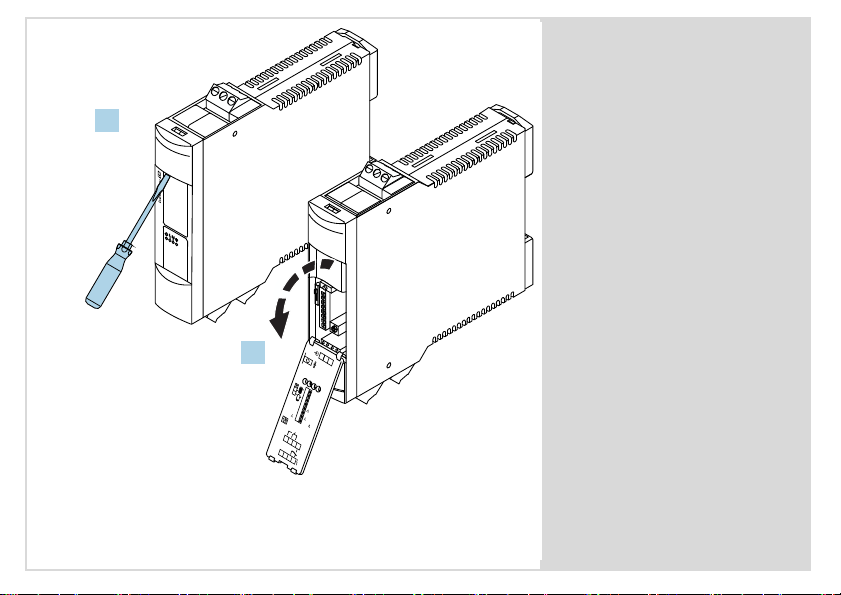

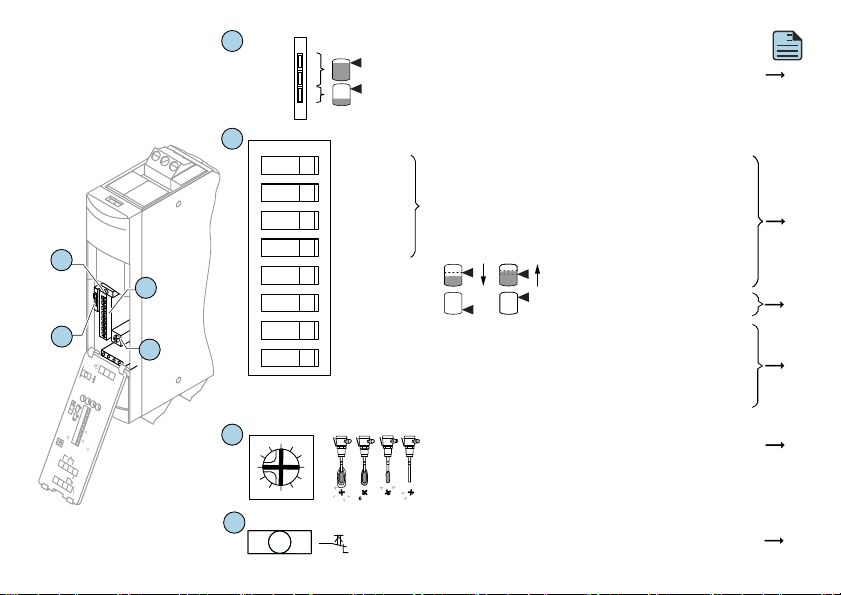

de - Einstellungen
Frontplatte öffnen
en - Setting-up
Opening the front panel
fr - Réglages
Ouvrir la plaque frontale
es - Ajuste
Abrir el panel frontal
it - Messa in marcia
Aprendo il pannello frontale
nl - Instellingen
Frontplaat openen

18 Endress+Hauser
max. 45 s=
0/ 3 s
0/ 6 s t(switching delay time)
uncovered probe
Fail-safe mode
0/12 s
0/24 s
t
MIN/MAX /
/
Calibration key (red)
0
1
2
3
4
5
7
9
A
B
C
D
E
F
0
0
1
2
3
4
5
6
7
8
9
B
C
D
F
3
0
1
2
3
4
5
7
8
9
A
B
C
D
E
F
0
2
4
5
6
8
9
B
C
D
E
F
8
1
2
3
6
4
7
5
8
A
19
20
21
28
22
28
Switch point shifor build-up
compensation
(Before calibration the switch position
must be on lelimit stop)
Delay when uncovering or
covering the probe
Calibration mode
covered probe
D
D
3362
12 3 4 5678
O
N
11
–
456
1516
L1N
L+L-
12
12
+
13
s
t s
s
s
s
cal_
12345678
12s
24s
6s
3s
2
1
MAXMIN
Offset
T
Off
17
D
s
cal_
D
s
(OFF/ON)
(OFF/ON)
Two-point controller mode
Calibration switch point
(upper/lower), operation as
two-point controller
A
B
C
A
C
D
D
B

Endress+Hauser 19
A
B
Hinweis / Note / Remarque / Note / Nota / Opmerking
35...
A
A
1
1
2
de - Abgleichmodus bei:
1. Sonde bedeckt (oben oder
mitte)
2. Sonde frei (unten)
en - Probe condition at calibration:
1. Covered (top or middle)
2. Uncovered (bottom)
fr - Etat de la sonde lors de
l'étalonnage :
1. recouverte (en haut ou milieu)
2. libre (en bas)
es - Estado de la sonda durante la
calibración:
1. cubierta (arriba o medio)
2. descubierta (abajo)
it - Condizioni di calibrazione:
1. sonda coperta (in alto o
centro)
2. sonda scoperta (in basso)
nl - Sensorstatus bij afregeling:
1. Bedekt (boven of midden)
2. Vrij (onder)

20 Endress+Hauser

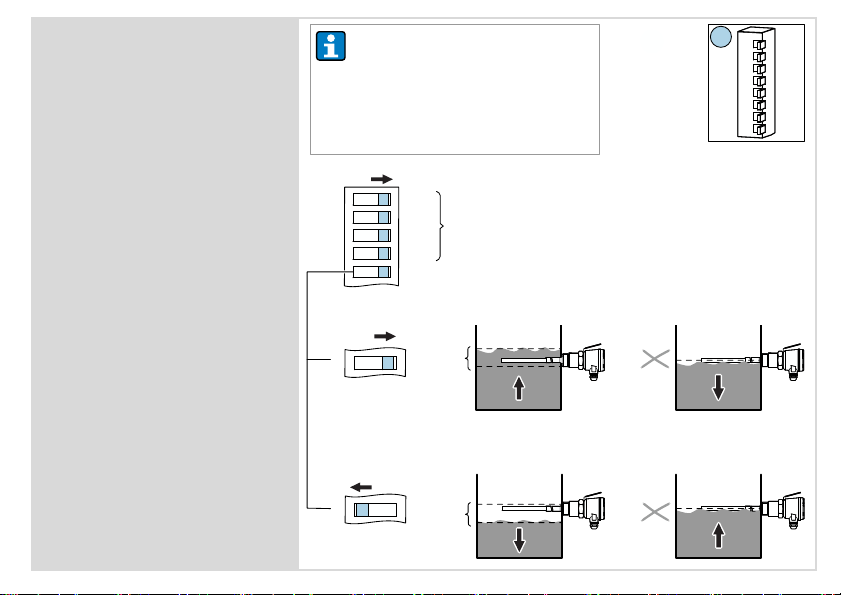

de - DIL-Schalter:
Schaltverzögerung
beim Bedecken (ON)
beim Freiwerden (OFF)
en - DIL switch:
Switching delay
when covering (ON)
when uncovering (OFF)
fr - Commutateur DIL :
Temporisation
au recouvrement (ON)
au découvrement (OFF)
es - Interruptor DIL:
Temporización
si está cubierta (ON)
si está descubierta (OFF)
it - Commutatori DIL:
per la temporizzazione
quando coperto (ON)
quando scorperto (OFF)
nl - DIP-schakelaar:
Tijdvertraging
bij bedekken (ON)
bij vrijkomen (OFF)
ON
1
2= 45 s = t
3
4
5
5
OFF
ON
3s
6s
12s
24s
D
t =
D
t =
D
t =
D
t =
D
5
1 2 3 4 5 6 7 8
O
N
B
Zuerst den Abgleich durchführen!
Procéder d'abord à l'étalonnage!
Efectuar primero la compensación!
Innanzi tutto portare a livello!
Eerst de inregeling uitvoeren!
Perform calibration first!
