Enduro EM505 User manual

11 12 13
32
23 25
27
9
3
3
3
3
4
4
4
4
2
2
2
2
+
+
+
+
1
1
1
1
-
-
-
-
29
28
10
21
20
19
26
24
15
17
18
14
4
5
1
2
7
Verpakkingsinhoud/Paketinhalt
Package Contents/Contenu du colis
B
A
30 31
22
33
3
6
8
16 34
35 36

2.8mm to 3.5mm
155mm (Min)
85mm (Min)
160mm (Min)
30mm to 40mm
1800mm to 2500mm (Max)
+
Fig.1
Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
Fig.2
270mm
242mm 270mm
190mm
Fig.3

Fig.5.1
Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
Fig.4
AA
AA
+25mm
-55mm
0~40 mm
20 mm
Fig.5.4
A
Normal position
Fig.5.2
A
-30mm
Fi
Fig.5.3
A
A
Fig.6

10mm
i
A
Fig.11.1 Fg
B
Fi
Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
Fig.7 Fig.8
A
C
D
B
Fig.9
A
Fig.10
Fig.11.2

Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
Fig.16
1
ON DIP
1 2 3
1 2 3
1 2
3 4
ON DIP
1 2 3
1 2 3
ON DIP
1 2 3
1 2 3
ON DIP
1 2 3
1 2 3

Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
Fig.16
ON DIP
1 2 3
1 2 3
ON DIP
1 2 3
1 2 3
5 6
7 8
ON DIP
1 2 3
1 2 3
ON DIP
1 2 3
1 2 3

Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
Fig.17
Fig.18

ENDURO®EM505 1
Ref: EM505-UM-TKI-0317-Rev.B.
INHOUDSOPGAVE
Verpakkingsinhoud Pagina 1
Introductie Pagina2
Toepassingsgebied Pagina 2
Specificaties Pagina 2
Installatie – veiligheidsvoorschriften Pagina 2
Installatie – mechanische onderdelen Pagina 3
Installatie – elektronische onderdelen Pagina 4
Installatie – dubbelasser Pagina 6
Gebruik – veiligheidsvoorschriften Pagina 7
Gebruik – motoreenheden Pagina 8
Gebruik – afstandsbediening Pagina 9
Gebruik – besturingskast Pagina 11
Gebruik – beginnen Pagina 12
Gebruik – aankoppelen en loskoppelen Pagina 13
Onderhoud Pagina 13
Probleem oplossen Pagina 13
VERPAKKINGSINHOUD
Ref Aantal Omschrijving
1 1 Motoreenheid (A)
2 1 Motoreenheid (B)
3 2 Motoreenheid stang
4 1 Hoofd verbindingsstang
5 1 Besturingskast
6 1 Afstandsbediening
7 1 Noodsleutel
8 1 Gebruikers Handboek
9 2 Aluminium montageplaten (set)
10 2 U-beugel
11 1 Flexibele beschermbuis
12 1 Plus (+) accukabel 1,8m inclusief zekeringhouder & 80A zekering
13 1 Min (-) accukabel 1,6m
14 4 Bout – M10x60
15 8 Bout – M10x50
16 12 Bout – M10x15
17 12 Borgmoer M10
18 24 Ring 10mmØ
19 2 Kabeloog 6mmØ
20 4 Kabeloog 8mmØ
21 4 Vorkstekker groot
22 4 Vorkstekker klein
23 10 P-clip voor kabel beschermbuis 19,2mm
24 10 Kabel P-clip 10,4mm
25 3 Kabel nummer markering (1,2,3,4)
26 3 Kabel polariteit markering (+,-)
27 10 Kabelbinder 2x70
28 1 Accu hoofdschakelaar, behuizing & sleutel
29 2 Afstandblok t.b.v. rollen 20x20mm
30 2 Rubber isolatie dop voor accu hoofdschakelaar
31 1 Afstandsbediening wandhouder
32 20 Schroef – M4x15
33 2 Schroef – M5x40
34 1 Dubbelasser communicatiekabel
35 1 USB -> mini USB laadkabel
36 1 Kartonnen mal (2 delig)

ENDURO®EM505 2
Ref: EM505-UM-TKI-0317-Rev.B.
INTRODUCTIE
Van Harte gefeliciteerd met de keuze voor het ENDURO®EM505 rangeersysteem. Dit product is gefabriceerd
volgens zeer hoge kwaliteitsnormen en heeft aansluitend diverse kwaliteitscontroles ondergaan.
Door het gebruik van de afstandsbediening kunt u eenvoudig uw caravan in elke gewenste richting
manoeuvreren binnen de geldende richtlijnen. Het ENDURO®EM505 rangeersysteem is voorzien van softstart en
softstop elektronica waardoor u nog nauwkeuriger schokvrij kunt manoeuvreren en aan- en afkoppelen.
Het rangeersysteem bestaat uit twee 12 Volt motoreenheden met aandrijfrollen, een 12 Volt besturingskast en
een afstandsbediening. Om het rangeersysteem te laten functioneren moeten de twee aandrijfrollen met de
banden van uw caravan in contact zijn. Het ENDURO®EM505 rangeersysteem is voorzien van een automatisch
aankoppeling systeem. Door het drukken van twee knoppen op de afstandsbediening worden beide
motoreenheden inclusief de aandrijfrollen eenvoudig op de band gedrukt. Zodra dit gebeurd is, is het
rangeersysteem klaar voor gebruik. Met de afstandsbediening kunt u de caravan in elke gewenste richting
manoeuvreren. U kunt de caravan zelfs op zijn plaats draaien, zonder voor of achteruit te bewegen (Deze
functie werkt alleen in de “enkelasser” stand).
Door middel van het geïntegreerde waterpasdisplay kunt u op de afstandsbediening zien of de caravan
waterpas staat.
Voordat u begint met installeren of gebruiken van het rangeersysteem, allereerst deze
gebruiksaanwijzing aandachtig doorlezen. Let op alle veiligheidsvoorschriften. De eigenaar
van de caravan is verantwoordelijk voor het juiste gebruik van het rangeersysteem. Bewaar
deze gebruiksaanwijzing in uw caravan.
TOEPASSINGSGEBIED
Het ENDURO®EM505 rangeersysteem is geschikt voor enkelasser en dubbelasser caravans.
Voor chassis met een L-vormig en U-vorming profiel.
Voor chassis met een dikte van 2,8mm t/m 3,5mm.
Afhankelijk van het gewicht van de caravan zal het rangeersysteem obstakels hoger dan 2cm hoogte zonder
assistentie niet kunnen bedwingen (gebruik een level blok of oprij plaat).
De standaard installatie-uitrusting bevat alleen onderdelen voor de installatie van het rangeersysteem voor de
binnen afbeelding 1 aangegeven maten en specificaties.
SPECIFICATIES
Type EN
DURO®EM505
Gebruikersspanning 12 Volt DC
Gemiddeld stroomverbruik 40 Ampère
Maximum stroomverbruik 140 Ampère
Zendfrequentie afstandsbediening 868MHz
Interne accu afstandsbediening 3,7V – 1600mAh
Snelheid Ca.15cmperSeconde
Gewicht (2 motoren set) Ca. 35kg (excl. accu)
Toegelaten totaalgewicht enkelasser (2 motoren) 2000kg (1750kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (2 motoren) 2000kg (1750kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (4 motoren) 3000kg (2350kg bij 18% helling)
Minimum breedte (caravan/aanhanger) 1800mm
Maximale breedte (caravan/aanhanger) 2500mm
Maximale bandenbreedte 205mm
Stroombron (accu) LiFePO4accu: 12V, 20Ah (aanbevolen ENDURO®LI1220)
Loodzuur accu: 12V, 80Ah (min.)
INSTALLATIE – VEILIGHEIDSVOORSCHRIFTEN
Lees deze gebruiksaanwijzing aandachtig door voor u begint met installeren of gebruiken
van het rangeersysteem. Bij het niet naleven van deze voorschriften kunnen er ongelukken
gebeuren en kan uw eigendom beschadigen.
Deze symbolen betekenen belangrijke aandachtspunten. Deze betekenen LET OP!
WAARSCHUWING! VEILIGHEID BOVEN ALLES! BELANGRIJKE INFORMATIE!

ENDURO®EM505 3
Ref: EM505-UM-TKI-0317-Rev.B.
Voor dat u begint met installeren van het rangeersysteem:
Controleer zorgvuldig of uw caravan of aanhanger genoeg laadvermogen beschikbaar heeft voor het extra
gewicht van het rangeersysteem (zie typeplaatje caravan). Het rangeersysteem zelf weegt Ca. 35kg en een
conventionele loodzuur accu weegt al snel 20-25kg (de door ons aanbevolen ENDURO®LI1220 LiFePO4accu
weegt overigens maar 4,3kg).
Controleer zorgvuldig de minimale inbouwmaten van het rangeersysteem aan de hand van afbeeldingen 1 en 2.
Gebruik alleen adapters en toebehoren die zijn bijgeleverd of door de fabrikant worden geadviseerd.
Zorg ervoor dat de accu en het elektriciteitsnet beiden van de caravan zijn losgekoppeld.
Controleer of de banden niet versleten zijn en zorg ervoor dat alle banden dezelfde maat hebben (montage aan
nieuwe of bijna nieuwe banden is de beste optie).
Zorg ervoor dat de bandendruk juist is en voldoet aan de specificaties van de fabrikant.
Zorg ervoor dat het chassis in goede conditie is, zonder enige schade, vrij van roest en vuil enz.
Stop onmiddellijk met werken als u twijfelt over de montage of voorgeschreven procedures. Raadplaag in twijfel
altijd één van onze technische mensen. (zie contactgegevens op de laatste pagina van de gebruiksaanwijzing).
Bepaal de plaats van de hoofdschakelaar zodanig dat deze op elk moment te bereiken is tijdens het gebruik van
het rangeersysteem.
Verwijder of verander geen delen van het chassis, as, schokbrekers of remmechanisme van de caravan. Het
boren van gaten in het chassis is daarom ook niet toegestaan.
Installeer het rangeersysteem niet indien u onder de invloed bent van medicijnen, alcohol of drugs die uw
reactievermogen beïnvloeden.
INSTALLATIE – MECHANISCHE ONDERDELEN
ALLEEN VOOR PROFESSIONELE INSTALLATIE! Deze instructies zijn voor algemene
begeleiding. De procedures van de installatie kunnen afhankelijk van caravantype variëren.
Werken onder een voertuig zonder voldoende ondersteuning is uiterst gevaarlijk!
Voor een compleet overzicht van het compleet geassembleerde rangeersysteem, verwijzen wij u
naar afbeelding 3.
Plaats de caravan op een harde, vlakke ondergrond. Het gebruik van een hefbrug of een assemblagekuil is
ideaal voor toegankelijkheid en beter voor de persoonlijke veiligheid.
Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Controleer de inhoud aan de hand van
het overzicht voorin de gebruiksaanwijzing. Schrijf vervolgens het 10-cijfer serienummer van het
rangeersysteem op de product garantiekaart. Het serienummer staat op het typeplaatje dat op de zijkant één
van de motoreenheden is bevestigd.
Maak het gebied rond het chassis goed schoon zodat alle componenten goed gemonteerd kunnen worden.
Maak de caravan klaar voor de installatie. Controleer voor de installatie dat de belangrijke onderdelen, zoals
afvoerkanalen, reserveband enz. geen obstakel zijn voor een goed functioneren van het rangeersysteem.
Controleer of beide aandrijfrollen in de aanvangspositie staan, aangezien het rangeersysteem anders niet goed
zal functioneren. (wanneer de rollen in de aanvangspositie staan, staat de indicator aan het begin van het gele
gedeelte).
Assembleer beide motoreenheid stangen (3) en de hoofd verbindingsstang (4) (Afb. 4). De bouten (Afb. 4A)
voor het bevestigen van de hoofd verbindingsstang hoeven in dit stadium niet meer dan handvast zijn.
Let op: In principe dient het rangeersysteem aan de voorkant van de as gemonteerd te worden. Indien dit
echter niet mogelijk is in verband met obstakels of een te hoge kogeldruk dan is het ook mogelijk de motoren
achter de as te monteren. Daarvoor dient u het gehele systeem 180° te draaien.
Voor de montage van de aluminium montageplaten is het belangrijk dat eerst de twee montageplaten (9) losjes
op het chassis bevestigd worden (Afb. 7). Gebruik hiervoor bouten M10x60, moeren M10 en ringen M10 (14,17
& 18) en bevestig deze “handvast” in de schuin geplaatste gaten van de montageplaten. Zodanig dat de
montageplaten nog net over het chassis verschoven kunnen worden.

ENDURO®EM505 4
Ref: EM505-UM-TKI-0317-Rev.B.
Het ENDURO®EM505 rangeersysteem is voorzien van een hoogte instelling voor de motoreenheden; +25mm en
-55 ten opzichte van de standaard inbouwmaat (zie Afb. 5.1A t/m 5.4A). De motoreenheid stang heeft een
montageplaat welke op twee manieren gemonteerd kan worden. Met de montageplaat omhoog (Afb. 5.1 en 5.2)
en omlaag (Afb. 5.3 en 5.4). Hierdoor bent u nog flexibeler bij de inbouw.
Omdat motoreenheid A en B in een later stadium aan de montageplaten bevestigd worden, is er een kartonnen
mal (36) meegeleverd om de geassembleerde stangen op de juiste positie te plaatsen, en om de juiste
gatencombinatie te bepalen voor het monteren van de motoreenheid A en B.
Bevestig vervolgens de geassembleerde motoreenheid stangen en de hoofd verbindingsstang met behulp van
de twee U-beugels (10), bouten M10x50, moeren M10 en ringen M10 (15,17 & 18) aan de aluminium
montageplaten (Afb. 7). Bevestig de moeren in dit stadium “handvast”.
Zorg ervoor dat de aluminium aandrijfrollen van motoreenheid A en B ongeveer op dezelfde hoogte zijn als de
as van het caravanwiel (0mm~40mm, zie Afb. 6). Zorg er tevens voor dat tussen de motorbehuizing en de
caravanvloer nog minimaal 10mm ruimte vrij is om de motoren vrij te laten bewegen.
Bevestig nu motoreenheid A en B aan de montageplaten (Afb. 5.1 t/m 5.4) met de bijgeleverde bouten M10x15
en ringen M10 (16 & 18). De bouten zijn voorzien van loctite (metaallijm) om een stevige vergrendeling te
garanderen (eenmalig gebruik). Zorg ervoor dat de bouten in één keer goed vast gedraaid worden
(aandraaimoment 30Nm).
Motoreenheid A en B dienen met 6 bouten per montageplaat bevestigd te worden. Het is niet
toegestaan om dit te reduceren! Ook mag niet afgeweken worden van de 4 hoogte-
instellingen (Afb. 5.1 t/m 5.4).
Let op dat de minimale bodemvrijheid tussen het laagste punt van het rangeersysteem en
de grond minimaal 110mm is.
Schuif het complete rangeersysteem over het chassis totdat de aandrijfrollen 20mm verwijderd zijn vanaf het
loopvlak van beide banden (zie Afb. 6). Twee 20mm afstandsblokken (29) zijn bijgeleverd.
Het is van essentieel belang dat beide aandrijfrollen precies dezelfde afstand vanaf de band
hebben. De gehele assemblage moet parallel zijn met de as van de caravan.
Positioneer de motoreenheden zodanig dat de aluminium rollen maximaal contact hebben
met het loopvlak van de band. Verder dient er voldoende afstand te zijn (>10mm) tussen de
behuizing van het rangeersysteem en de schokbrekers (indien gemonteerd) en tussen de
behuizing en de (caravan)band (>10mm, zie Afb. 8).
Zorg ervoor dat de hoofd verbindingsstang in het midden uitgelijnd is. Het midden van de staaf is duidelijk
gemarkeerd.
Draai nu de bouten (Afb. 4A) van de hoofd verbindingsstang goed vast (aandraaimoment 10Nm) en borg deze
met de contramoeren.
Maak nu alle bouten en moeren van de montageplaten (Afb. 7) vast. Allereerst de 2 schuin geplaatste bouten
M10x60 (aandraaimoment 20Nm) en daarna andere 4 bouten (aandraaimoment 40Nm).
Controleer daarna weer de afstand tussen de aandrijfrollen en het loopvlak van de banden (20mm), de positie
van de aluminium rollen ten opzichte van het loopvlak van de banden en de afstand tussen de aandrijving
behuizing en de banden (Afb. 8) & schokbrekers (>10mm). Hierbij dient het gewicht van de caravan op de
wielen te rusten. Indien nodig de moeren van de montagesets losdraaien en de afstand opnieuw instellen.
Controleer opnieuw of alle bouten en moeren volgens het gestelde aandraaimoment zijn
vastgemaakt!
De mechanische onderdelen zijn nu geïnstalleerd.
INSTALLATIE – ELEKTRONISCHE ONDERDELEN
Zorg ervoor dat de 12 Volt voeding alsook alle 230 Volt stroomvoorzieningen zijn
losgekoppeld van de caravan.
Indien er al een accu in de caravan gemonteerd zit dient u beide accuklemmen los te halen alvorens u begint
met de installatie van het elektronische gedeelte.
Bepaal een geschikte plaats voor de besturingskast (5), zoals een opslagplaats bijvoorbeeld onder een bank of
een bed. Zorg ervoor dat deze plaats in de buurt is van de accu maar ook weer niet te dichtbij (40cm tot 60cm)
en de ruimte droog is. De besturingskast kan verticaal aan een zijwand of horizontaal (op de bodem)
gemonteerd worden. Zorg er bij verticale montage voor, dat de aansluitingen naar beneden gericht zijn om

ENDURO®EM505 5
Ref: EM505-UM-TKI-0317-Rev.B.
eventuele kortsluiting door een vallend voorwerp te voorkomen.
Bevestig de besturingskast op een veilige manier op de juiste positie met twee schroeven M5x40 (33). Note:
als de verstrekte schroeven niet van een geschikte lengte of type voor de gewenste plaats/het materiaal zijn,
wordt u aanbevolen deze zelf te verzorgen.
Boor een gat met een diameter van 25mm door de bodem van de caravan, ongeveer 150mm voor de
besturingskast aansluitingen.
Let u er uiterst nauwkeurig op dat u chassisdelen, gaspijpen en elektriciteitsdraden niet
raakt!
Sluit de bedrading van de motoren volgens het bedradingschema aan (Afb. 12) (rood = +, zwart = -). Om een
verwisseling van kabels te voorkomen zijn alle kabels van motoreenheid B voorzien van een groene bies.
Het aansluitdiagram (Afb. 12 & tabel A (zie onder)) geeft het bedradingschema aan wanneer de motoreenheden
voor de wielen/as zijn gemonteerd in de richting van de dissel. Wanneer de motoreenheden achter de as
gemonteerd worden, dient de bedrading volgens tabel B (zie onder) aangesloten te worden.
Tabel A
MONTAGE VOOR DE WIELEN/AS
(6,5mm2kabels)
Motoreenheid A: plus (+) kabel op aansluiting 4
Motoreenheid A: min (-) kabel op aansluiting 3
Motoreenheid B: plus (+) kabel op aansluiting 2
Motoreenheid B: min (-) kabel op aansluiting 1
Automatisch aankoppeling systeem (1,5mm2kabels):
Motoreenheid A: plus (+) kabel op aansluiting d
Motoreenheid A: min (-) kabel op aansluiting c
Motoreenheid B: plus (+) kabel op aansluiting b
Motoreenheid B: min (-) kabel op aansluiting a
Tabel B
MONTAGE ACHTER DE WIELEN/AS
(6,5mm2kabels)
Motoreenheid A: plus (+) kabel op aansluiting 1
Motoreenheid A: min (-) kabel op aansluiting 2
Motoreenheid B: plus (+) kabel op aansluiting 3
Motoreenheid B: min (-) kabel op aansluiting 4
Automatisch aankoppeling systeem (1,5mm2kabels):
Motoreenheid A: plus (+) kabel op aansluiting b
Motoreenheid A: min (-) kabel op aansluiting a
Motoreenheid B: plus (+) kabel op aansluiting d
Motoreenheid B: min (-) kabel op aansluiting c
Markeer de bedrading van de motor voor beide motoreenheden met de kabel markeringen (25). De kabels voor
de linker en rechter motor moeten de zelfde lengte hebben. Vermijd dat de kabels opgerold worden.
Denk eraan om een kleine hoeveelheid bekabeling dicht bij de motoren te reserveren om ervoor te zorgen dat
de kabels niet strak komen te staan wanneer de motoreenheden worden verschoven.
Leid alle kabels langs de onderkant van de caravanvloer in de meegeleverde flexibele beschermbuis (11) alsook
door het geboorde gat. Dit zal de bedrading beschermen tegen scherpe randen en vuil.
Bevestig de flexibele beschermbuis aan de onderzijde van de caravan bodem door middel van de P-klemmen
(23) en schroeven (32).
Zodra alle kabels door het geboorde gat naast de besturingskast zijn, knip de kabels op maat, ervoor zorgend
dat ze allemaal zelfde lengte hebben. Verwijder ong. 5mm van de isolatie aan de uiteinden. Bevestig de grote
vorkstekkers (21) aan de motorkabels en de kleine vorkstekkers (22) aan de automatisch-aankoppeling-
systeem-kabels door een krimptang te gebruiken. Een veilige en goede kwaliteitsverbinding op elke kabel is
essentieel.
Schuif de vorkstekers over de aansluitingen van de besturingskast en draai de schroefjes goed vast (zie
bedradingschema Afb. 12). Een veilige en goede kwaliteitsverbinding op elke kabel is wederom essentieel.
Zoek een geschikte plaats voor de accu hoofdschakelaar (28) welke gemonteerd zit in de behuizing met
scharnierdeksel. Belangrijk: Deze schakelaar dient aan de buitenzijde van de caravan gemonteerd te
worden op een dusdanige plaats dat in elk (nood)geval deze direct van buiten uitgeschakeld kan
worden. De hoofdschakelaar dient in de nabijheid van de accu geplaatst te worden om de accukabels zo kort
mogelijk te houden.
Maak gebruik van de kartonnen mal om de positie van de gaten te markeren en boor de gaten. Monteer de
schakelaar en de behuizing met de meegeleverde bouten, ringen en moeren en monteer hem uiteindelijk op de
caravan met de roestvrij stalen schroeven (32).
Leid de plus (+) accukabel (inclusief zekering) van de accu naar de hoofdschakelaar en daarna door naar de
besturingskast.
De aansluitingen van de hoofdschakelaar dient u af te schermen met de bijgeleverde rubberen isolatie doppen
(30).
Leid de min (-) accukabel direct door naar de besturingskast.

ENDURO®EM505 6
Ref: EM505-UM-TKI-0317-Rev.B.
Zorg ervoor dat de accukabels niet over de besturingskast lopen!
Het wordt hier weer aanbevolen om de flexibele beschermbuis te gebruiken om beschadiging en vuil te
voorkomen. Bevestig deze met de P-klemmen (23) en de roestvrij stalen schroeven (32).
Maak de accukabels op juiste lengte en verwijder ongeveer 5mm van de isolatie aan de uiteinden. Bevestig de
kabelogen door een krimptang te gebruiken. Twee soorten kabelogen (19 & 20) worden verstrekt voor gebruik.
Een veilige en goede kwaliteitsverbinding op elke kabel is essentieel.
Sluit u de accukabels (12 & 13) aan op de besturingskast: Schuif de vorkstekers over de plus (+) en min (-)
aansluiting van de besturingskast en draai de schroefjes goed vast.
Verbind tenslotte de accukabels met de accuklemmen van de accu (rood = +, zwart = -).
Opgelet! Zorg ervoor dat u de plus (+) en min (-) bedrading niet verwisselt. Onjuiste
aansluiting kan de besturingskast onherstelbaar beschadigen.
Zorg voor een waterdichte afdichting rond het 25mm gat van de kabeldoorvoer door de bodem van de caravan
(met bijvoorbeeld flexibele kit).
Nu de besturingskast gemonteerd en aangesloten is, kan de waterpas XYZ richting gedefinieerd worden en het
waterpas eenmalig gekalibreerd worden.
Bepaal aan de hand van de tabel onder afbeelding 16 de stand van de drie waterpas schakelaartjes (Afb. 14F).
Zet de schakelaartjes allereerst in de juiste stand (Afb. 16.1 t/m 16.8). Zet vervolgens de caravan volledig
waterpas aan de hand van een losse waterpas. Het beste resultaat wordt verkregen door het waterpas (hoe
langer hoe beter) op de caravanvloer te leggen en te meten ter hoogte van de as (midden caravan). Zodra de
caravan volledig waterpas staat moet het waterpas van het rangeersysteem gekalibreerd worden.
xControleer of de installatie van het elektronische gedeelte in overeenstemming is met de installatie
instructies. Zorg ervoor dat de aandrijfrollen niet op de band staan en dat de caravanaccu en
afstandsbediening accu in goede conditie zijn en zijn opgeladen.
xZet de hoofdschakelaar van het rangeersysteem aan.
xZet de afstandsbediening aan door de schuifschakelaar (Afb. 13A) omhoog te schuiven. De groene LED
(Afb. 13H) en de rode LED (Afb. 13Q) op de afstandsbediening zullen nu continue oplichten.
xDruk vervolgens tegelijk de vier knoppen 13E (rechts vooruit), 13F (links achteruit), 13D (links vooruit) en
13G (rechts achteruit) van de afstandsbediening in en houd deze ingedrukt (ongeveer 4 seconden). De
rode LED (Afb. 14D) op de besturingskast zal oplichten.
xNa 4 seconden kunnen de knoppen losgelaten worden en is het waterpas gekalibreerd. De groene LED van
het waterpasdisplay zal nu continue oplichten.
Zoek tenslotte een geschikte plaats voor de afstandsbediening wandhouder (31) en bevestig deze met de
bijgeleverde schroefjes (buiten bereik van kinderen en onbevoegden). Eventueel in de buurt van een
stopcontact om de afstandsbediening gemakkelijk op de laden.
De elektrische installatie van het rangeersysteem is nu gereed.
INSTALLATIE – DUBBELASSER
Deze gebruiksaanwijzing beschrijft de algemene installatie en het gebruik van het rangeersysteem voor een
enkelasser caravan. Indien u het rangeersysteem gaat gebruiken voor een dubbelasser caravan, let dan op het
volgende:
Toegelaten totaalgewicht dubbelasser (2 motoren) 2000kg (1750kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (4 motoren) 3000kg (2350kg bij 18% helling)
2 motoren:
De installatie procedure voor een 2 motoren rangeersysteem bij een dubbelasser caravan is hetzelfde als bij
een enkelasser caravan. De besturingskast moet echter nog wel voorbereid worden voor dubbelasser gebruik:
Zet allereerst de hoofdschakelaar van het rangeersysteem uit en schuif dan de enkelasser/dubbelasser-functie
schakelaar (Afb. 14S/T) van de besturingskast in de dubbelasser positie (Afb. 14T), zodat het rangeersysteem
gebruikt kan worden voor een dubbelasser caravan. Bij het maken van bochten zullen bij een dubbelasser
caravan alle wielen blijven rijden, echter met een verschillende snelheid.
4 motoren:
De installatie procedure voor een 4 motoren rangeersysteem bij een dubbelasser caravan is vergelijkbaar als bij
een enkelasser caravan echter dan met twee rangeersystemen. De procedures INSTALLATIE –
MECHANISCHE ONDERDELEN en INSTALLATIE – ELECTRONISCHE ONDERDELEN zullen dus voor beide
systemen compleet doorlopen moeten worden.
Opmerking: Bij het installeren van het vier motoren rangeersysteem is het noodzakelijk om een hogere
capaciteit accu te gebruiken om beide rangeersystemen (met inbegrip van twee besturingskasten en twee

ENDURO®EM505 7
Ref: EM505-UM-TKI-0317-Rev.B.
hoofdschakelaars) van stroom te voorzien. Gebruik geen twee aparte accu’s als stroombron voor een 4 motoren
rangeersysteem.
Sluit vervolgens de dubbelasser communicatiekabel (34) aan op de dubbelasser communicatiekabel aansluiting
(Afb. 14G) van beide besturingskasten. Hierdoor kunnen beide besturingskasten met elkaar communiceren.
Nu moeten beide besturingskasten voorbereid worden voor dubbelasser gebruik:
Zet allereerst de hoofdschakelaar van het rangeersysteem uit en schuif vervolgens de enkelasser/dubbelasser-
functie schakelaar (Afb. 14S/T) van de besturingskast in de dubbelasser positie (Afb. 14T), zodat het
rangeersysteem gebruikt kan worden voor een dubbelasser caravan. Bij het maken van bochten zullen bij
dubbelasser caravans alle wielen blijven rijden, echter met een verschillende snelheid.
Nu beide besturingskasten op de dubbelasser stand staan, en met elkaar verbonden zijn, kan met de
afstandsbediening van de hoofd (master) besturingskast beide rangeersystemen bediend worden. De tweede
besturingskast (slave) volgt de commando’s van de hoofd besturingskast. Ook het waterpasdisplay zal
aangestuurd worden op basis van de hoofd besturingskast.
De afstandsbediening en de besturingskast zijn in de fabriek al met elkaar gesynchroniseerd. Indien echter de
afstandsbediening of de besturingskast is vervangen dan moeten deze opnieuw met elkaar gesynchroniseerd
worden zoals hieronder beschreven:
xControleer of de installatie van het elektronische gedeelte in overeenstemming is met de installatie
instructies. Zorg ervoor dat de aandrijfrollen niet op de band staan en dat de caravanaccu en
afstandsbediening accu in goede conditie zijn en zijn opgeladen.
xZet de hoofdschakelaar van beide rangeersystemen aan.
xZet de afstandsbediening aan door de schuifschakelaar (Afb. 13A) omhoog te schuiven. De groene LED op
de afstandsbediening (Afb. 13H) zal nu langzaam knipperen.
xDruk op de reset knop (Afb. 14A) van de hoofd (master) besturingskast. Alle drie de LED’s op de
besturingskast (Afb. 14B, 14C & 14D) zullen langzaam knipperen.
xDruk vervolgens tegelijk de “recht vooruit” (Afb. 13B) en “recht achteruit” (Afb. 13C) knoppen van de
afstandsbediening in en houd deze ingedrukt (ongeveer 3 seconden) totdat de buzzer een korte piep geeft
en de synchronisatie bevestigt.
xNa de geslaagde synchronisatie zullen de groene LED op de besturingskast (Afb. 14B) en op de
afstandsbediening (Afb. 13H) continue oplichten.
xSchakel afstandsbediening uit en dan weer aan zodat beide besturingskasten geactiveerd worden.
De installatie van het rangeersysteem voor dubbelasser gebruik is nu gereed. Voor meer details over de
werking, het gebruik, de LED's en de functies van de toetsen, volg de standaard hoofdstukken in deze
gebruiksaanwijzing.
GEBRUIK – VEILIGHEIDSVOORSCHRIFTEN
Voordat u het rangeersysteem in de praktijk gaat gebruiken is het verstandig om het rangeersysteem eerst uit
te proberen op bijvoorbeeld een open veld (zonder obstakels). Hierdoor wordt u meer bekend met het
rangeersysteem en het gebruik ervan.
Controleer het rangeersysteem voor gebruik op beschadigingen.
Bij het rijden of verplaatsen van de caravan dient u zich te allen tijde ervan bewust te zijn dat de
grond speling door montage van het rangeersysteem gereduceerd is.
Zorg ervoor dat kinderen en dieren niet in de nabije omgeving van uw caravan zijn tijdens het gebruik
van het rangeersysteem!
Zorg ervoor dat er geen haren, vingers of kleding tussen de aandrijfrollen en de band terecht kunnen
komen!
In geval van een defect of vreemde manoeuvre, trek aan de handrem van de caravan en schakel de
hoofdschakelaar uit.
Om een goede signaalsterkte te hebben, dient u tijdens het gebruik van het rangeersysteem ervoor te
zorgen dat er nooit meer dan 5 meter afstand is tussen uw afstandsbediening en de besturingskast.
Draadloze afstandsbedieningen zijn altijd afhankelijk van radiosignalen. Deze signalen kunnen
eventueel door externe invloeden verstoord worden. In geval van een radiostoring zal het
rangeersysteem tijdelijk stoppen totdat het signaal weer vrij is van storingen (communicatie status
zichtbaar op afstandsbediening).
Wees ervan bewust dat het rangeersysteem het totaalgewicht van uw caravan of aanhanger vergroot.
Houd hiermee rekening bij het beladen van de caravan.

ENDURO®EM505 8
Ref: EM505-UM-TKI-0317-Rev.B.
Gebruik het rangeersysteem niet boven het toegelaten totaalgewicht van 2000kg (caravan inclusief
belading) bij 2 motoren gebruik en 3000kg (caravan inclusief belading) bij 4 motoren (dubbelasser)
gebruik.
Zorg ervoor dat de aandrijfrollen altijd zijn losgekoppeld van uw banden indien u het rangeersysteem
niet gebruikt. Dit is beter voor uw banden en het rangeersysteem zelf.
Zorg ervoor dat de aandrijfrollen altijd zijn losgekoppeld van de banden voordat u de caravan gaat
verplaatsen met een voertuig of met de hand. Niet opvolgen kan uw banden en/of het systeem
beschadigen.
Zorg ervoor dat na ieder gebruik de hoofdschakelaar (28) is uitgeschakeld, de sleutel is verwijderd en
op een veilige plaats is opgeborgen (buiten bereik van kinderen en onbevoegden). Bij het niet
uitschakelen van de hoofdschakelaar zal de accu langzaam leeg lopen aangezien er altijd een bepaalde
stand-by stroom is.
Zorg ervoor dat na ieder gebruik de afstandsbediening is uitgeschakeld en op een veilige plaats in de
wandhouder is opgeborgen (buiten bereik van kinderen en onbevoegden). Bij het niet uitschakelen van
de hoofdschakelaar zal de interne accu langzaam leeg lopen aangezien er altijd een bepaalde stand-by
stroom is.
Gebruik het rangeersysteem niet als (hand)rem.
Gebruik altijd de handrem nadat de caravan op zijn plaats gezet is en voordat u de aandrijfrollen los
gaat koppelen van de banden.
Gebruik het rangeersysteem en de verbindingsstangen niet als (krik)steun bij het opkrikken van de
caravan.
Afhankelijk van het gewicht van de caravan kan het rangeersysteem niet alle obstakels zonder enig
hulpmiddel bedwingen (zoals stoepranden). Gebruik in dit soort gevallen een oprijplaat of een levelblok.
Zorg ervoor dat alle banden van de caravan dezelfde maat hebben. Indien de banden versleten zijn en
er nieuwe banden gemonteerd zijn kan het zijn dat de afstand tussen de aandrijfrollen en de banden
opnieuw ingesteld moeten worden (zie “Installatie – mechanische onderdelen”).
Gevoelige apparatuur zoals camera’s, DVD spelers enz. dienen niet opgeslagen te worden in de
omgeving van de besturingskast of de voedingskabels. Door elektromagnetische velden zouden ze
kunnen beschadigen.
Voer geen modificaties uit aan het rangeersysteem (mechanisch of elektronisch) Dit kan erg gevaarlijk
zijn. Garantie claims worden niet geaccepteerd en wij kunnen de juiste werking van het
rangeersysteem niet meer garanderen indien modificaties zijn uitgevoerd. Wij zijn niet aansprakelijk
voor welke schade dan ook veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.
GEBRUIK – MOTOREENHEDEN

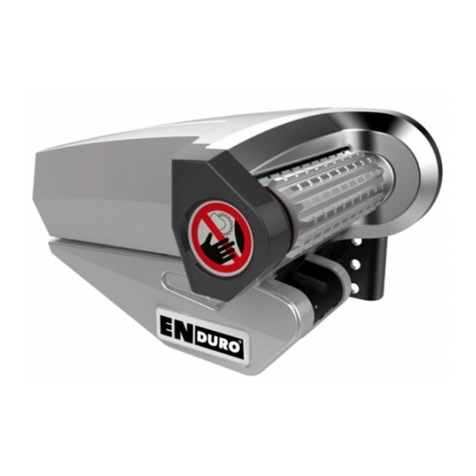

Het rangeersysteem heeft 2 motoreenheden (1 & 2). Over het algemeen zijn deze aan de voorzijde van de as
van caravan gemonteerd. Beide motoreenheden zijn identiek maar kunnen niet worden uitgewisseld.
Afb. 9
A. Aluminium aandrijfrol
B. Aandrijving behuizing
C. Kunststof motorbehuizing
D. Basisunit
Tractie-indicatie label:
Het geel-groen-rood tractie-indicatie label (Afb. 10A), aan de zijkant van elke motoreenheid, geeft met elke
kleur aan op welke wijze er tractie kan worden verwacht.
xIndicator bevindt zich in het gele gebied - De aandrijfrollen raken of drukken de band niet voldoende in
(dus weinig grip).
xIndicator bevindt zich in het groene gebied - De aandrijfrollen zijn goed in contact met de band (marge van
15mm).
xIndicator bevindt zich in het rode gebied - De aandrijfrollen zijn in contact met de band maar in een
extreme positie. Het kan betekenen dat de band van de caravan ontoereikende luchtdruk heeft of het
rangeersysteem uit positie is geschoven en een bezoek aan een werkplaats wordt vereist om de
assemblage opnieuw af te stellen.

ENDURO®EM505 9
Ref: EM505-UM-TKI-0317-Rev.B.
Loskoppelen van aandrijfrollen in geval van nood:
In het geval dat de caravanaccu te ver ontladen is om de aandrijfrollen nog automatisch van de banden te
halen, of bij een defect, dan kunt u dit alsnog handmatig doen.
Open het klepje aan de achterkant van de motorbehuizing (Afb. 11.1A). Plaats de noodsleutel (7) op de
aansluitkoppeling in de motoreenheid en draai totdat de motoreenheid inclusief de aandrijfrol weer in de
beginpositie staat (Afb. 11.2B). Draai de noodsleutel met de klok mee om de motor van de band te halen!
Herhaal dit bij de motoreenheid aan de andere kant.
Sluit na gebruik weer het klepje aan de achterkant van de motorbehuizing.
Zodra de accu weer opgeladen, of het probleem verholpen is, zullen de aandrijfrollen weer automatisch werken.
Mocht het systeem zelfs met een volledig opgeladen accu niet meer automatisch werken, dan contact opnemen
met uw dealer om dit probleem op te lossen. Het is niet toegestaan deze noodbediening te gebruiken om de
aandrijfrollen op de band te zetten.
GEBRUIK – AFSTANDSBEDIENING
De afstandsbediening (6) wordt geactiveerd door het omhoog schuiven van de hoofdschakelaar (Afb. 13A).
Zodra de afstandsbediening geactiveerd is en een goede verbinding heeft met de besturingskast, zullen de
power LED (Afb. 13Q) en de communicatie LED (Afb. 13H) oplichten en kan de afstandsbediening gebruikt
worden om de caravan te manoeuvreren.
Afb. 13
A. Hoofdschakelaar afstandsbediening: schuifschakelaar
B. Caravan recht vooruit: beide wielen roteren in voorwaartse richting
C. Caravan recht achteruit: beide wielen roteren in omgekeerde richting
D. Caravan links vooruit: het rechter wiel roteert in voorwaartse richting
E. Caravan rechts vooruit: het linker wiel roteert in voorwaartse richting
F. Caravan links achteruit: het rechter wiel roteert in omgekeerde richting
G. Caravan rechts achteruit: het linkerwiel roteert in omgekeerde richting
H. Communicatie LED (groen): geeft de status weer van de verbinding tussen afstandsbediening en de
besturingskast.
I. Tweehandige bediening voor het automatisch aankoppelen van de aandrijfrollen op de band
J. Tweehandige bediening voor het automatisch loskoppelen van de aandrijfrollen op de band
K. Aankoppeling systeem LED (blauw): geeft status weer van het automatisch aankoppeling systeem
L. Overbelasting LED (rood): overbelasting beveiliging van het rangeersysteem is geactiveerd
M. Afstandsbediening accu LED (blauw): de interne accu van de afstandsbediening is bijna leeg en dient
opgeladen te worden
N. Caravanaccu LED (blauw): de spanning van de caravanaccu is te hoog of te laag
O. Waterpasdisplay: geeft aan of de caravan waterpas staat d.m.v. LED’s
P. Opladen LED (rood/groen): geeft de status weer van het opladen van de interne accu van de
afstandsbediening
Q. Power LED (rood)
R. Mini USB aansluiting voor het opladen van de interne accu
U kunt tijdens het recht vooruit of recht achteruit rijden van de caravan (knop B of C ingedrukt houden) ook
bijsturen door het additioneel indrukken van de knop D of E (indien vooruit) of de knop F of G (indien achteruit).
Bovendien kunnen de knoppen E (rechts vooruit) en F (links achteruit) of de knoppen D (links vooruit) en G
(rechts achteruit) gelijktijdig worden ingedrukt om het mogelijk te maken de caravan om zijn eigen as te laten
draaien zonder vooruit of achteruit te manoeuvreren (Deze functie werkt alleen in de “enkelasser” stand).
Bij het binnen 2 seconden omschakelen van “vooruit rijden” naar “achteruit rijden” (en andersom) zal er een
vertraging van 1 seconde optreden om elektronica en motoren te beschermen.
De schuifschakelaar op de afstandsbediening (Afb. 13A) dient tevens als
noodstopschakelaar.
Het automatisch aankoppeling systeem:
Voor het activeren van het automatisch aankoppeling systeem van de aandrijfrollen op de band dient u de twee
knoppen voor het aankoppelen (Afb. 13I) of het loskoppelen (Afb. 13J) gedurende minimaal 3 seconden
ingedrukt te houden. De blauwe LED (Afb. 13K) zal gedurende deze drie seconden knipperen en elke seconde
hoort u een piep. Hierdoor wordt u gewaarschuwd dat het systeem wordt geactiveerd!
Aankoppelen: Na deze 3 seconden zullen de aandrijfrollen naar de band gedrukt worden en zal de blauwe LED
continue oplichten. U kunt de twee knoppen nu loslaten. Indien de aandrijfrollen krachtig genoeg op de band
gedrukt zitten hoort u een korte piep, zal de blauwe LED uitgaan en is het systeem klaar voor gebruik.

ENDURO®EM505 10
Ref: EM505-UM-TKI-0317-Rev.B.
Loskoppelen: Na deze 3 seconden zullen de aandrijfrollen van de band gehaald worden en zal de blauwe LED
continue oplichten. U kunt de twee knoppen nu loslaten. Indien de aandrijfrollen volledig losgekoppeld zijn
hoort u een korte piep, zal de blauwe LED uitgaan en is het systeem klaar voor transport.
De waterpasdisplay:
De ENDURO®EM505 is voorzien van een waterpasdisplay op de afstandsbediening (Afb. 13O, 17 & 18). Tijdens
het rangeren kunt u al zien of uw caravan waterpas staat.
Het display geeft met de oranje en rode LED’s aan welke kant het laagst is. Dit wordt zichtbaar gemaakt in de
lengterichting (voor/achter) en in de breedterichting (links/rechts). Met behulp van het neuswiel kan het
“lengterichting” niveau aangepast worden, en met behulp van bijvoorbeeld een oprijblok, keg of leveller onder
het wiel kan het “breedterichting” niveau aangepast worden. Indien de caravan waterpas staat (bij benadering),
zal alleen de middelste LED groen oplichten.
De afstandsbediening schakelt automatisch uit:
xNa ongeveer 3 minuten niet gebruiken: Na ongeveer 2 minuten volg er een buzzersignaal (5x knipperen)
met een herhaling na 3 minuten en daarna gaat het systeem in de stand-by modes.
xNa ongeveer 6 minuten bij het continue ingedrukt zijn van één van de knoppen: Na ongeveer 5 minuten
volg er een buzzersignaal (5x knipperen) met een herhaling na 6 minuten en daarna gaat het systeem in
de stand-by modes.
De power LED (Afb. 13Q) en de communicatie LED (Afb. 13H) zullen uitgaan maar de afstandsbediening blijft in
de stand-by modes en er zal een bepaalde stand-by stroom blijven welke ervoor zorgt dat de interne accu
langzaam leegloopt. Zorg er dus altijd voor dat de afstandsbediening via de hoofdschakelaar na gebruik
uitgeschakeld wordt.
U kunt de afstandsbediening altijd weer reactiveren door de hoofdschakelaar gedurende 1 seconde even uit en
aan te zetten.
Foutmeldingen via de afstandsbediening:
De ENDURO®EM505 geeft alle foutmeldingen door via de afstandsbediening.
xCommunicatie LED (Afb. 13H) uit, geen buzzer: Afstandsbediening staat uit en het rangeersysteem is niet
geactiveerd of de afstandsbediening staat in de stand-by modes.
xCommunicatie LED (Afb. 13H) continue aan, geen buzzer: Afstandsbediening staat aan en het systeem is
klaar voor gebruik.
xCommunicatie LED (Afb. 13H) knippert continue, geen buzzer: Afstandsbediening staat aan maar er is
geen communicatie tussen de afstandsbediening en de besturingskast. Dit kan komen doordat de afstand
te groot is, of dat de hoofdschakelaar van het rangeersysteem niet aan staat of doordat er een stoorsignaal
is waardoor een goede communicatie niet mogelijk is. Zodra het probleem verholpen is, zal de groene LED
weer continue aangaan en is het systeem klaar voor gebruik.
xCaravanaccu LED (Afb. 13N) knippert in combinatie met de buzzer (2x knipperen, pauze, 2x knipperen,
pauze enz.): De spanning van de caravanaccu is te laag (<10V). Caravanaccu dient opgeladen te worden.
xCaravanaccu LED (Afb. 13N) knippert in combinatie met de buzzer (4x knipperen, pauze, 4x knipperen,
pauze enz.): De spanning van de caravanaccu is te hoog (overladen). Probeer caravanaccu voor een
gedeelte te ontladen door een verbruiker (bijvoorbeeld lampje of waterpompje) aan te sluiten.
xOverbelasting LED (Afb. 13L) knippert in combinatie met de buzzer (6x knipperen, pauze, 6x knipperen,
pauze enz.): De overbelasting beveiliging (stroombeveiliging) van het rangeersysteem is geactiveerd.
Wacht ongeveer 60 seconden en probeer het opnieuw.
xAfstandsbediening accu LED (Afb. 13M) knippert continue, geen buzzer: accu van de afstandsbediening is
leeg en dient opgeladen te worden.
Accu van de afstandsbediening opladen:
Indien de interne accu van de afstandsbediening leeg is (Afstandsbediening accu LED (Afb. 13M) knippert
continue) dan dient deze opgeladen te worden.
xSluit het USB kabeltje aan op de mini USB ingang van de afstandsbediening (Afb. 13R).
xSluit de andere kant van het kabeltje aan op een USB oplader (niet meegeleverd, minimale output 1A).
xTijdens het opladen van de accu, zal de opladen LED (Afb. 13P) rood oplichten.
xIndien de interne accu opgeladen is zal de opladen LED (Afb. 13P) groen oplichten.
xHaal het USB kabeltje los van de afstandsbediening en USB oplader.
xDe afstandsbediening is weer klaar voor gebruik.
Zorg er altijd voor dat de interne accu van de afstandsbediening goed opgeladen is zodat deze altijd klaar is
voor gebruik!
