ENERMAX LIQFUSION ELC-LF240-RGB User manual

All-IN-ONE LIQUID CPU COOLER

Limited Warranty
Specificaon
Part list
Intel Installaon
RGB Control Box
Refilling Coolant
1
2
3
4
17
21
Index

Please read this limited warranty carefully. Warranty is subject to void under following
criteria:
1. The serial number label or warranty seal is defaced, modified, or removed.
2. Taking apart of the product and/or modificaon of any component or cable without
ENERMAX’s wrien authorizaon.
3. Ignoring connector’s faulty-inseron-prevenon design by aaching a connector to a
device under incorrect orientaon.
4. Damage caused by natural phenomena or uncontrollable forces, such as lightning,
flooding, fire, earthquake, or misuse, abuse, negligence, accident, wear and tear,
mishandling, misapplicaon.
5. ENERMAX is only liable for limited warranty service of ENERMAX product. ENERMAX is not
liable for other damage or loss of me, interest, commercial opportunity due to using
defect product of ENERMAX.
This ENERMAX Technology Corporaon product is warranted to be free from defects in
material and workmanship for a period of two (2) years from the date of purchase. ENERMAX
Technology Corporaon agrees to repair or replace the product, at its own opon and at no
charge, if, during the warranty period, it is returned to nearest ENERMAX Technology Corpora-
on subsidiary/agent with all shipping charges prepaid and if inspecon reveals that the
product is defecve. Please present the proof of purchase for requesng RMA. Charges for
removing or installing the product are excluded under the terms of this warranty agreement.
This warranty shall not apply to any product, which has been subject to connecon to a faulty
power source, alteraon, negligence, or accident, or to any product, which has been installed
other than in accordance with these instrucons. In no event shall ENERMAX Technology
Corporaon, or its subsidiaries, or agents be liable for damages for a breach of warranty in an
amount exceeding the purchase price of this product.
If you are uncertain whether or not your ENERMAX liquid cooler is defecve, please contact
your dealer/reseller for support!
Web Site: hp://www.enermax.com
E-mail: enerma[email protected].tw
ENERMAX Technology Corporaon, 15F-2, No. 888, Jing-Guo Road, Taoyuan City (330),
Taiwan (R.O.C.), Tel. [phone], Fax. [phone]
©2018 ENERMAX Technology Corporaon. All rights reserved. Specificaons are subject to
change without prior noce. Actual product and accessories may differ from illustraons.
Omissions and prinng errors excepted. Content of delivery might differ in different countries
or areas. Some trademarks may be claimed as the property of others. Reproducon in any
manner without the wrien permission of ENERMAX is strictly forbidden.
- 1 -
Limited Warranty

Model ELC-LF240-RGB
Intel® LGA 775/1150/1151/1155/1156/1366/2011/2011-3/2066
AMD® AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+
Fan
Air Flow
Stac Pressure
Noise Level
Connector
Material
Bearing
MTBF
Motor Speed
Rated Voltage
Rated Current
Dimension
Material
Material
Length
Thermal Grease
Pump
Copper base with Aluminum Radiator
Ceramic bearing
50,000 hrs
5000 rpm ± 10%
12V
0.18A
270 x 120 x 27 mm
Aluminum
Rubber
400 mm
0.99kgs
120 x 120 x 25 mm
500 - 2000 RPM (±10%)
12V
0.3A
23.81 ~ 102.17 CFM
40.45 ~ 173.59 m3/h
0.673 ~ 6.28 mm-H2O
14 ~ 28 dBA
4 Pin PWM + 4 Pin RGB
Dow Corning® TC-5121C
Radiator
Tube
Weight (W/O fan)
Compability
Dimension
Speed
Rated Voltage
Rated Current
- 2 -
Specificaon

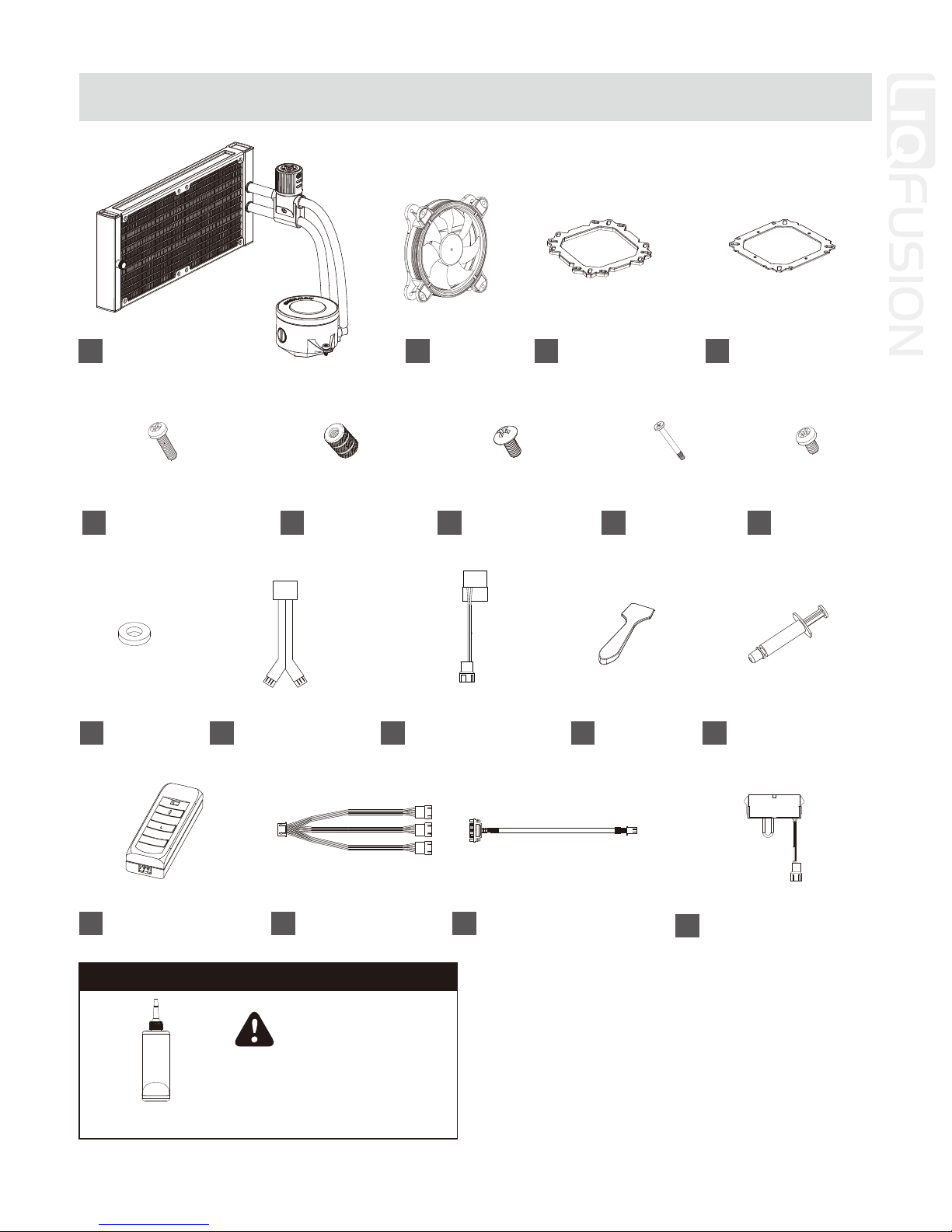

A Cooler x 1 B Fan x 2 C Back Plate x 1
E Posion Screw x 4 F Stand-off x 4 H Fan Screw x 8
G Case Screw x 8
K PWM Y cable x 1
R 24P Power Adaptor x 1
N Thermal Grease x 1
Q RGB Controller Power
cable (SATA) x 1
O RGB Control Box x 1 P RGB Sync cable x 1
J Washer x 4 L Molex Adaptor x 1 M Scraper x 1
I Set Screw x 4
D Posion Plate x 1
Maintenance Kit
Please refill the coolant, when
the flow indicator is not rotang.
(please see page 21 for more
informaon)
Coolant 100ml x 1
(1g thermal grease x 1)
- 3 -
Part List

Installation
- 4 -
All-IN-ONE LIQUID CPU COOLER

ABH
EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR
Aach the fan and the radiator to the chassis
Schrauben Sie den Lüer und den Radiator am Gehäuse fest.
Fixez le venlateur et le radiateur sur le châssis
Fissare la ventola e il radiatore al case
Fijar el venlador y el radiador a la caja
Zamontuj wentylator i radiator na obudowie komputerowej.
安裝風扇及散熱排於機殼
将风扇以及散热排安装在机箱上
ファンをラジエーターに設置してケースに取り付けて下さい。
팬과 방열기를 PC 케이스에 부착하십시오.
Pasang kipas dan radiator ke casing
- 5 -
InstallaonStep 1

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR
LGA775
LGA115X
LGA1366
All AM2/AM3/
FM1/FM2 bracket
E
C
AM4

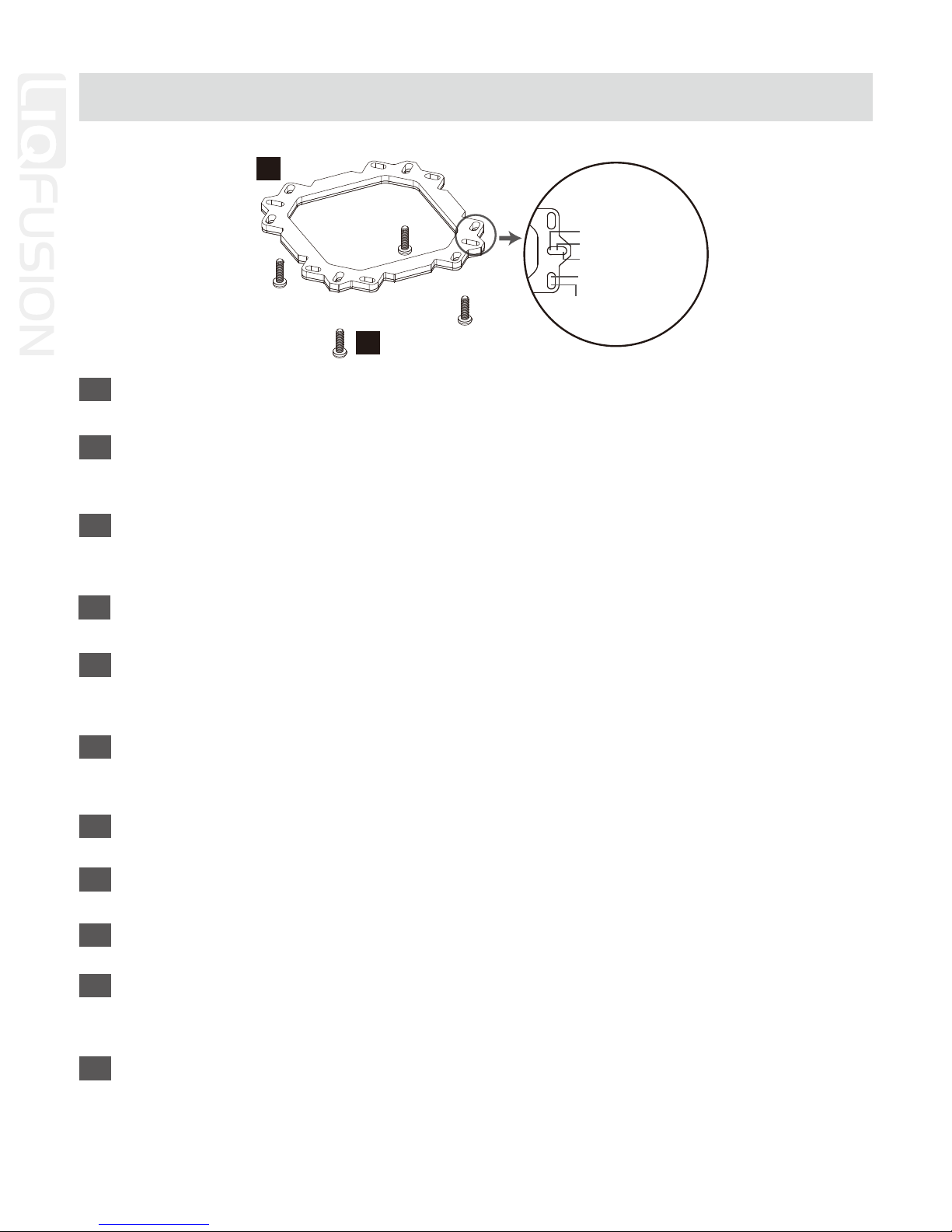

Insert the posion screws into the proper holes on the back plate. Then use the washers to fix
the posion screws. (If your CPU plaorm is Intel LGA 2011/2011-3/2066, please skip to step 2-B)
Stecken Sie die Posionsschrauben in die entsprechenden Löcher auf der Backplate passend zu
Ihrenm CPU-Sockel. (Wenn Ihr CPU-Sockel Intel LGA 2011/2011-3/2066 ist, fahren Sie bie mit
Schri 2-B fort).
Installez les vis de posion dans les trous appropriés sur la plaque arrière. Ensuite, ulisez les
rondelles pour fixer les vis de posion. (Si votre socket du processeur est Intel LGA 2011/2011-3/
2066, passez à l'étape 2-B)
Inserire le vi di posizione nei fori appropria sul back plate per il socket della vostra CPU (se la
vostra piaaforma CPU è Intel LGA 2011/2011-3/2066 si prega di andare direamente allo step 2-B).
Colocar los tornillos de posición en los agujeros adecuados para el zócalo de su CPU en el back
plate ( si la plataforma de su CPU es Intel LGA 2011/2011-3/2066 se ruega ir directamente a
la fase 2-B).
Wsuń śruby pozycjonujące do odpowiednich otworów w tylnej płytce dla odpowiedniego
gniazda CPU. (W przypadku plaormy CPU Intel LGA 2011/2011-3/2066 przejdź od razu do
czynności 2-B)
在背板上依系統 CPU 腳位所標示的孔位插入定位螺絲並套上墊圈固定 (如您的主機板是Intel LGA
2011/2011-3/2066，請直接跳至步驟 2-B)。
在背板上根据系统 CPU 脚位所标示的孔位插入定位螺丝并套上垫圈固定 (如您的主机板是Intel
LGA 2011/2011-3/2066，请直接跳至步骤 2-B)。
CPUソケットに合った Back Plateの取付穴をご確認いただき、Posion Screwを差し込みます。
(CPUソケットがIntel LGA 2011/2011-3/2066の場合は、ステップ2-Bへお進み下さい)
백플레이트의 적절한 구멍에 포지션 나사를 위치시키십시오. 와셔를 이용하여 포지션
나사를 고정하십시오. (CPU 플랫폼 Intel LGA 2011/2011-3/2066 사용자라면, step 2-B로
가십시오)
Masukkan sekrup posisi ke lubang yang tepat pada back plate. Kemudian gunakan washers/
cincin penutup untuk memperbaiki sekrup posisi.(Jika plaorm CPU anda adalah Intel LGA
2011/2011-3/2066, lompatlah ke langkah 2-B)
- 6 -
InstallaonStep 2-A-1

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR

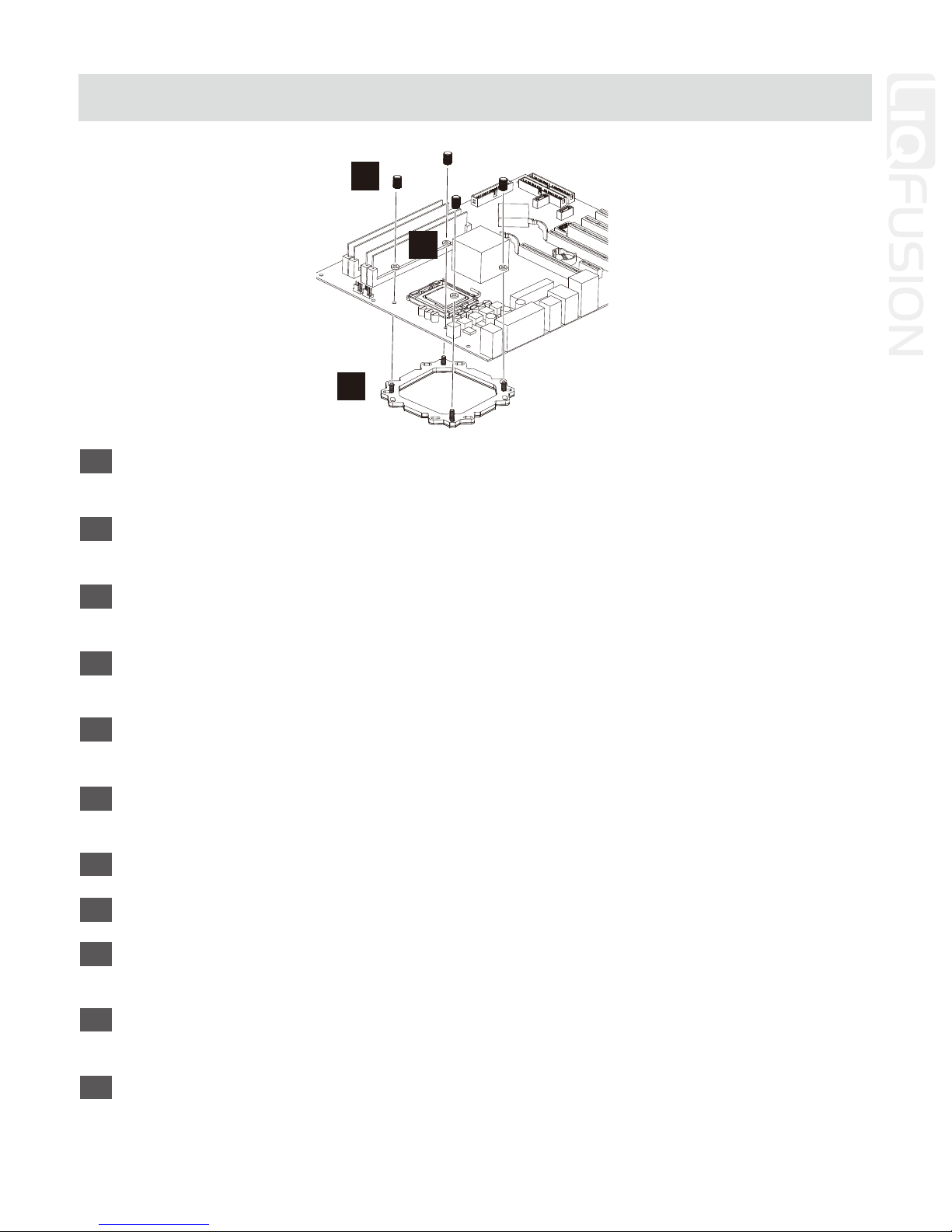

Install the back plate on the back of motherboard, place the washer into the posion screw
and fix them with stand-off.
Installieren Sie die Backplate auf der Rückseite des Mainboards, legen Sie die Unterlegscheibe
auf die Posionsschraube und fixieren Sie sie mit dem Abstandshalter.
Installez la plaque arrière (C) sous la carte-mère, placez les rondelles (J) dans les vis (E) de
posion puis fixez-les avec les écrous (F) boulons.
Installare il back plate nella parte posteriore della scheda madre, posizionare le rondelle sulle
vi di posizione e fissarle con i distanziali.
Instalar el back plate en la parte posterior de la placa base, colocar las arandelas en los tornillos
de posición y fijarlos con los separadores.
Przyłóż płytkę tylną do odwrotnej strony płyty głównej, nałóż podkładkę na śrubę pozycjonującą
i dokręć je do tulejki dystansowej.
將背版置入主機板背面，將墊片套入定位螺絲，並鎖上螺柱以固定背板。
将背板置入主板背面，将垫片套入定位螺丝，并锁上螺柱以固定背板。
BackPlateをマザーボードの裏側にセットし、表側に出たPositionScrewにWasherとStandoffを
挿し込んでください。
백플레이트를 (C) 마더보드 후면에 설치 한후, 와셔를 (J) 나사 (E) 위치에 놓은 후지지대를
(F) 이용해 고정하십시오.
Pasang back plate pada belakang motherboard, letakkan washer ke sekrup posisi dan kencangkan
dengan stand off.
F
J
C
- 7 -
InstallaonStep 2-A-2

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR

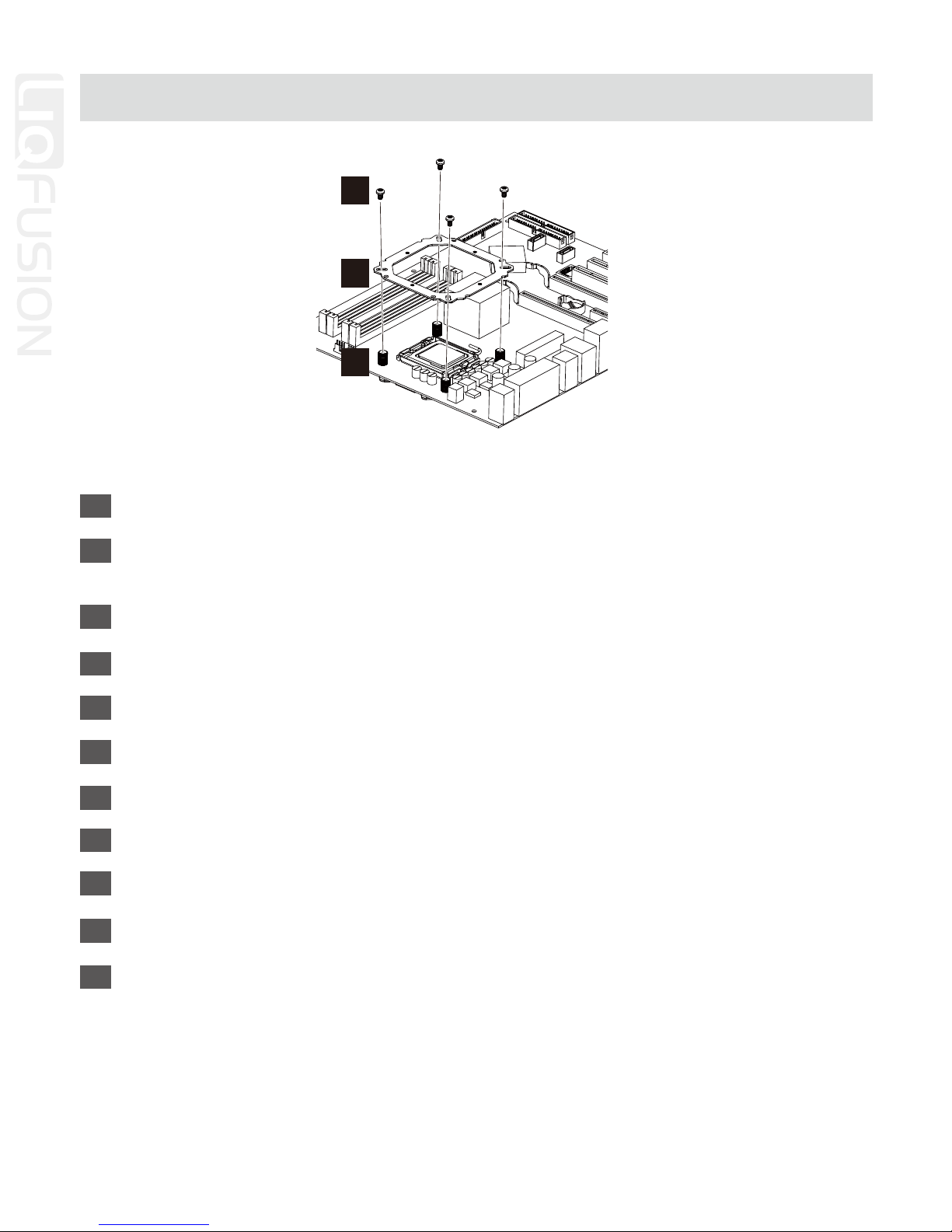

Place posion plate on stand-off and use set screw to fix.
Legen Sie die Posionsplae auf die Abstandshalter und verwenden Sie die Feststellschrauben
zum Fixieren.
Placez la plaque (D) de posion sur les écrous (F) boulons et ulisez les vis (I) pour les fixer.
Collocare la piastra di posizione sui distanziali e ulizzare le vi per fissare.
Colocar la placa de posición en los separadores y usar los tornillos para fijar.
Umieść płytkę pozycjonującą na tulejce dystansowej i przykręć śrubą mocującą.
請於螺柱上放置固定板後，用固定螺絲鎖上。
请在螺柱上放置固定板后，用固定螺丝锁上。
PositionPlateをStandoffの上にセットし、SetScrewで固定してください。
지지대 (D) 위에 포지션 플레이트를 (F) 위치 시킨 후세트 나사로 (I) 고정하십시오.
Letakkan pelat posisi pada stand off dan gunakan sekrup set untuk memperbaiki.
F
D
I
- 8 -
InstallaonStep2-A-3

LGA 2011 /
2011-3 / 2066
EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR
Place posion plate on stand-off and use posion screw to fix.
(Socket LGA 2011/2011-3/2066 does not require the back plate).
Legen Sie die Posionsplae auf die Abstandshalter und verwenden Sie die Posionsschrauben
zum Fixieren. (Socket LGA 2011/2011-3/206 benögt keine Backplate).
Placez (D) la plaque de posion sur (F) les écrous boulons et ulisez les (E) vis de posion pour
les fixer, (Socket LGA 2011/2011-3/2066 ne nécessite pas la plaque arrière).
Collocare la piastra di posizione sui distanziali e ulizzare le vi per fissare.
(il Socket LGA 2011/2011-3/2066 non necessita del back plate).
Colocar la placa de posición en los separadores y usar los tornillos para fijar.
(el Socket LGA 2011/2011-3/2066 no necesita del back plate)
Umieść płytkę pozycjonującą na tulejce dystansowej i przykręć śrubą pozycjonującą.
(Gniazdo LGA 2011/2011-3/2066 nie wymaga płytki tylnej).
請於螺柱上置放固定板後，用定位螺絲鎖上。(LGA 2011/2011-3/2066主機板不需使用背板)
请在螺柱上置放固定板后，用定位螺丝锁上。(LGA 2011/2011-3/2066主板不需使用背板)
Posion PlateをStand offの上にセットし、Posion Screwで固定してください。
(LGA 2011/2011-3/2066ソケットの場合、バックプレートは必要ありません)
지지대 위에 포지션 플레이트를 (D) 위치 시킨 (F) 후세트 나사로 (E)고정하십시오.
(LGA 2011/2011-3/2066 소켓이라면, 백플레이트 설치는 해당사항 아닙니다)
Letakkan pelat posisi pada stand off dan gunakan sekrup posisi untuk memperbaiki.
(Socket LGA 2011/2011-3/2066 dak memerlukan back plate)
E
D
F
- 9 -
InstallaonStep2-B

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR

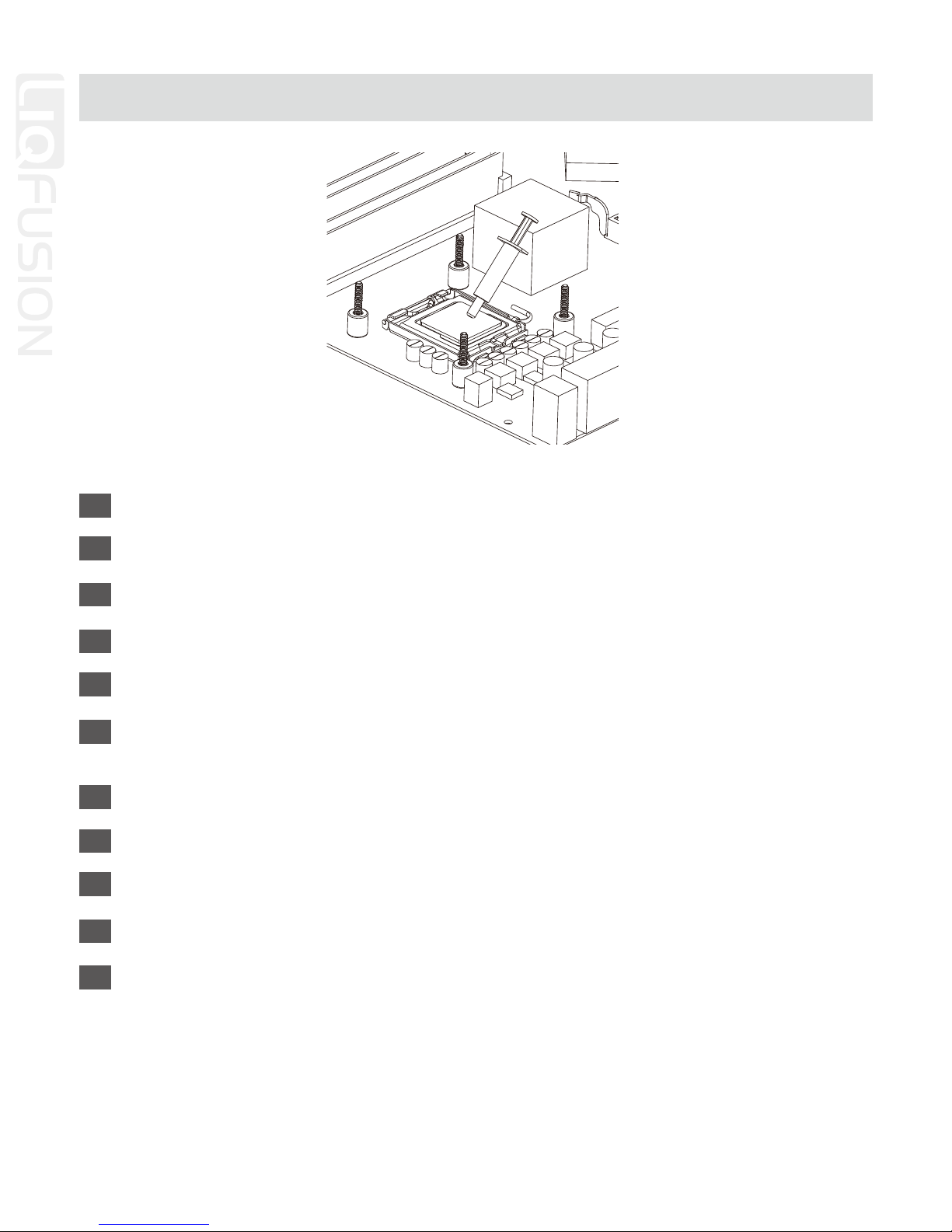

Apply the thermal grease evenly on the CPU surface
Verteilen Sie gleichmäßig eine dünne Schicht Wärmeleitpaste auf der CPU-Oberfläche.
Appliquez une couche uniforme de pâte thermique sur la surface du CPU
Applicare in modo uniforme la pasta termica sulla superficie della CPU
Aplicar de forma uniforme la pasta térmica en la superficie de la CPU
Nałóź równomiernie cienką warstwę pasty termoprzewodzącej na metalową osłonę
na procesorze.
將散熱膏均勻的塗抹於CPU表面。
请在CPU表面均与涂抹散热硅脂。
サーマルグリスをCPUの表面に均一になるよう薄く塗って下さい。
CPU 표면에 구리스를 평평히 펴 바르십시오.
Oleskan secara merata thermal pasta ke permukaan CPU
- 10 -
InstallaonStep 3

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR

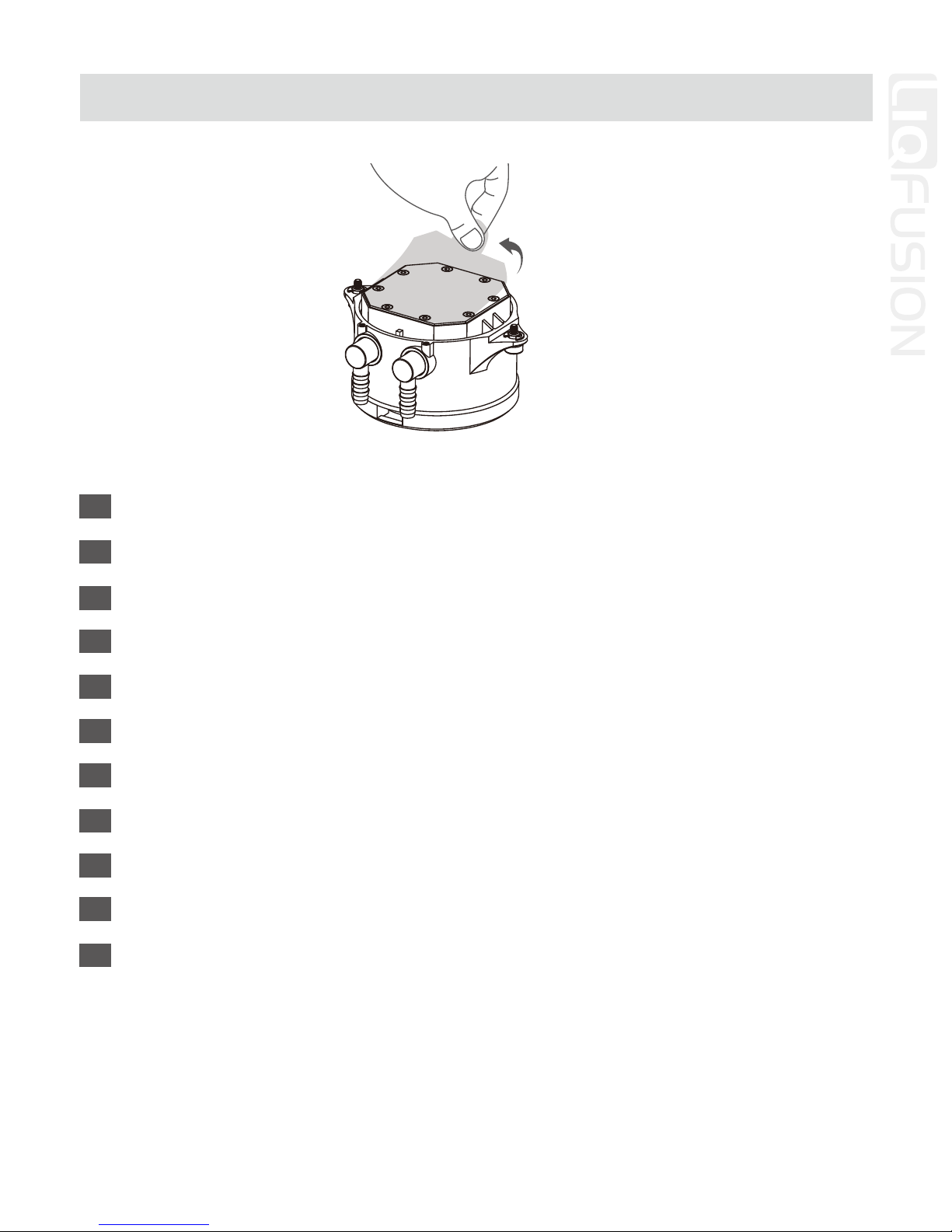

Remove the protect film from the cold-plate.
Enernen Sie die Schutzfolie von der Kühlplae der Pumpe.
Rerez le film protecteur de la plaque-froide.
Rimuovere la pellicola di protezione dalla piastra di raffreddamento.
Quite la película de protección del bloque de refrigeración.
Zdjąć folię ochronną z bloku wodnego.
取下水冷頭保護貼膜。
使用时请将水冷头保护贴膜取下。
コールドプレートの保護フィルムを外して下さい。
콜드 플레이트의 보호 필름을 제거하십시오.
Lepaskan pita pelindung dari plat pendingin.
- 11 -
InstallaonStep 4

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR

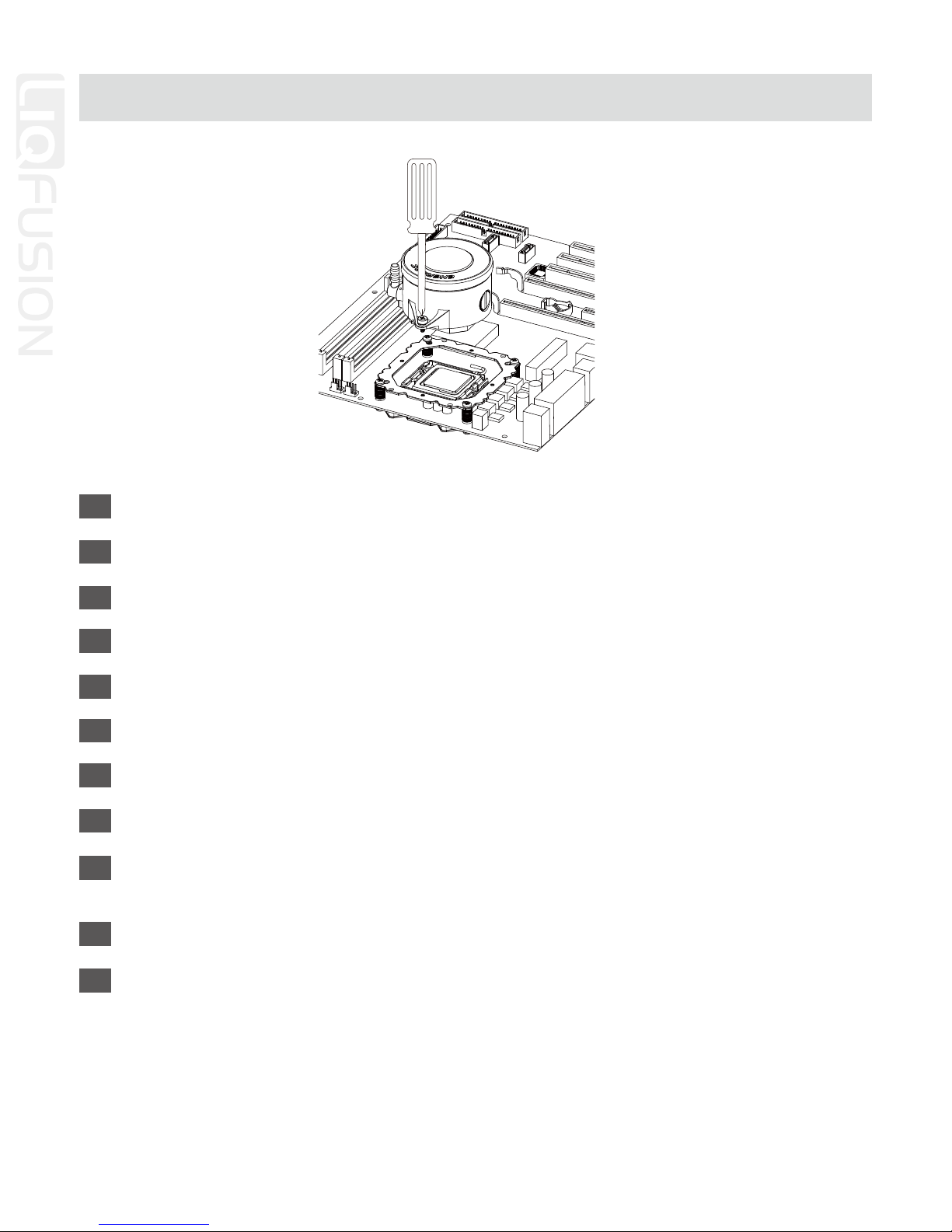

Place the waterblock on the CPU and ghten the two screws.
Setzen Sie den Wasserblock auf die CPU und ziehen Sie die beiden Schrauben fest.
Placez la waterblock sur le CPU et serrez les 2 vis.
Posizionare il waterblock sulla CPU e avvitare le due vi.
Posicionar el bloque de refrigeración en la CPU y fijar los dos tornillos.
Ustaw blok wodny na CPU i dokręć dwoma śrubami.
請將水冷頭放置CPU上並鎖上兩邊的螺絲固定。
请将水冷头放置CPU上并锁上两边的螺丝固定。
水冷ヘッドの固定ネジをPosion Plateのネジ穴の向きに合わせ、水冷ヘッドをCPUの上に設置し、
2本の固定ネジを均等に締め付けて固定します。
CPU 위에 워터블럭 놓고 나사 2개를 단단히 고정하십시오.
Tempatkan pompa pada CPU dan kencangkan kedua baut.
- 12 -
InstallaonStep 5

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR

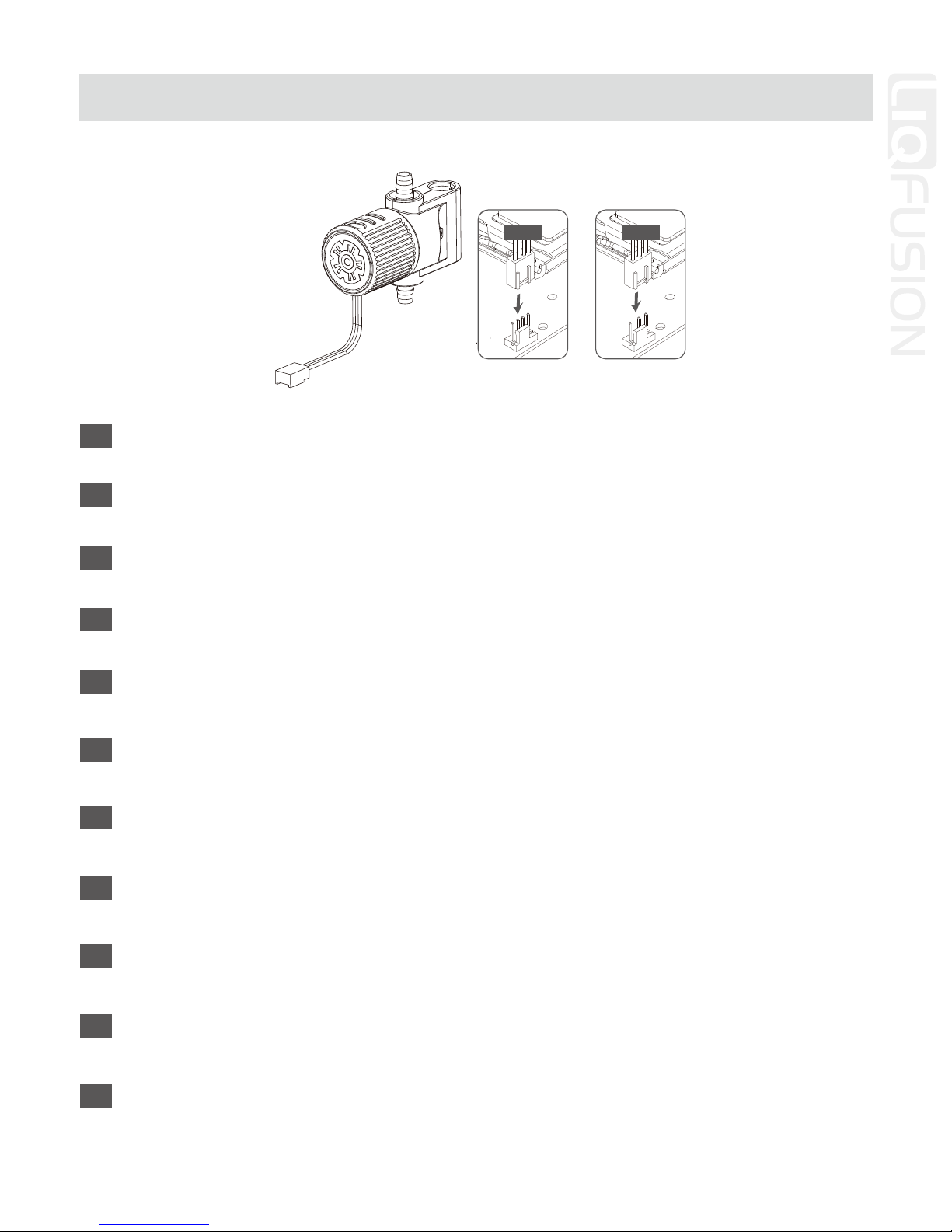

Connect the pump power connector to the motherboard.
Noce: If you recognize that your mainboard's CPU fan or PWM sockets do not provide enough voltage to power the pump, please
use the included 4-pin Molex adaptor and connect the pump directly to your PSU.
Schließen Sie den Stromstecker der Pumpe am Mainboard an.
Hinweis: Wenn Sie bemerken, dass die CPU-Fan- und PWM-Sockel Ihres Mainboards für den Betrieb der Pumpe eine zu geringe
Spannung erreichen, schließen Sie diese bie über den mitgelieferten 4-Pin-Molex-Adapter direkt an das Netzteil an.
Branchez le connecteur d'alimentaon de la pompe à la carte-mère.
Remarque: Si vous constatez que le connecteur du venlateur CPU ou le PWM de la carte mère ne fournissent pas suffisamment de
courant à la pompe, nous vous recommandons d'uliser le câble adaptateur 4 broches Molex inclus que vous connecterez à l'alimentaon.
Collegare il conneore di alimentazione della pompa alla scheda madre.
Avviso: se notate che il socket PWM o il socket per la ventola della CPU non forniscono un tensione sufficiente per alimentare la
pompa, si prega di ulizzare l’adaatore Molex a 4 pin in dotazione e collegare la pompa direamente alla PSU.
Conecte el cable de la bomba a la placa madre.
Aviso: Si se nota que el enchufe PWM o el enchufe para el venlador de la CPU no proporcionan suficiente voltaje para alimentar la
bomba, se ruega ulizar el adaptador Molex de 4 pallas incluido y conectar la bomba directamente a la fuente de alimentación.
Podłącz wtyczkę do zasilania pompy do plyty głównej.
Uwaga: Jeśli gniazda płyty głównej „CPU Fan” oraz PWM nie zapewniają wystarczającego napięcia do zasilania pompy, proszę
podłączyć pompę bezpośrednio do zasilacza za pomocą 4-pinowego adaptera Molex.
連接水泵電源於主板
注意：為確保水泵維持長時間全速運轉，若您主機板上的CPU風扇或PWM插座未能提供足夠電壓驅動水泵時，建議您使用
內附4pin轉接線連接至電源供應器，以達到產品最佳效能。
请将水泵电源与主板相应供电口连接
警告：为确保水泵能长时间全速运转，若您主板上的CPU风扇或者PWM接口不能提供足够电压带动水泵，建议使用内附4pin
转接线连接至电源，以达到产品最佳效能。
水冷ポンプのコネクターをマザーボードに接続して下さい。
注意：ご使用のマザーボードのCPUファンコネクターまたはPWMファンコネクターがポンプに十分な電圧を供給しない場合は、
付属の4-pin Molex変換アダプターをご使用いただき、電源ユニットに直接ポンプを接続してください。
펌프 전원 커넥터를 마더보드에 연결하십시오.
주의사항 : 메인보드 CPU Fan 또는 PWM 소켓에 연결 했을 시충분한 전압을 펌프로 제공을 하지 못하면,별도로 제공한 4핀
Molex 케이블을 이용하여 파워서플라이에 직접연결 하십시요.
Hubungkan konektor daya pompa ke motherboard.
Catatan: jika anda menyadari socket power cpu fan atau pwm motherboard anda, dak bisa memberikan daya yang cukup untuk
pompa watercooling, silahkan menggunakan 4pin molex adaptor dan sambungkan langsung ke power PSU.
Pump
4 pin
Pump
3 pin
or
- 13 -
InstallaonStep 6

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR

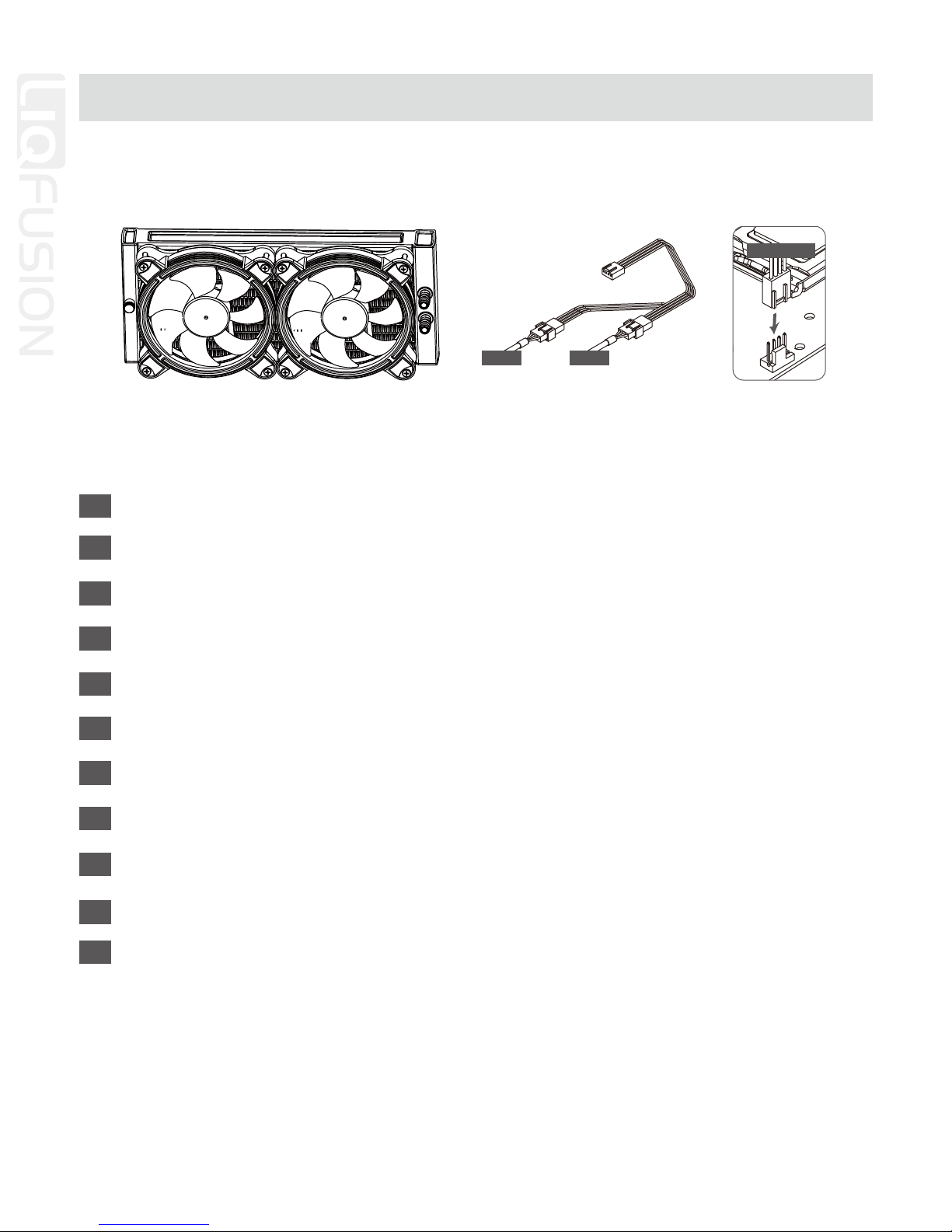

Connect the fan connector to the motherboard
Schließen Sie den 4-Pin-PWM-Stecker des Lüers am Mainboard an.
Branchez le connecteur du venlateur à la carte-mère
Collegare il conneore della ventola alla scheda madre
Conecte el conector del venlador a la placa madre
Podłącz wtyczkę 4-pin PWM wentylatora do płyty głównej.
連接風扇電源於主板
请将风扇电源与主板上的相应供电口连接
ファンコネクターをマザーボードに接続して下さい。
팬 커넥터를 마더보드에 연결하십시오.
Hubungkan konektor kipas ke motherboard
PWM Y cable
4 pin
1st fan 2st fan
- 14 -
InstallaonStep 7

EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR
Connect the RGB fan and waterblock power connectors to RGB control box. Connect the SATA
power cable to PC power supply SATA connector.
Verbinden Sie die RGB-Lüer- und Wasserblock-Stromanschlüsse mit der RGB-Steuerbox.
Connectez les connecteurs d'alimentaon du venlateur RGB et du Waterblock au boîer
contrôleur RGB, Connectez le câble d'alimentaon SATA au connecteur SATA du bloc
d'alimentaon PC.
Collegare i conneori di alimentazione del waterblock e delle ventole RGB alla centralina.
Conecte los conectores de alimentación del bloque de refrigeración y de los venladores RGB
a la unidad de control.
Podłącz złącza zasilające wentylatora RGB i bloku wodnego do sterownika RGB.
請將風扇及水冷頭上的RGB連接器連接在RGB同步線；再連接於控制器上。連接控制器電源於
電源供應器SATA端。
请将风扇及水冷头上的RGB连接器与RGB同步线连接；并连接于控制器上。再将控制器电源连接
到电源供应器SATA端。
ファンRGB＆水冷ヘッドRGBケーブルをRGBコントロールボックスに接続してください。
RGB컨트롤 박스와 RGB팬&워터블럭 파워 커넥터와 연결하십시오.
Hubungkan kipas RGB dan konektor power water blok ke kotak kontrol RGB.
Synchronizaon T.B. RGB Fan and WaterBlock
* If the motherboard NOT support the addressable RGB (+5V/D/G).
Connect to RGB control box Fan & WaterBlock
- 15 -
InstallaonStep 8

+5V
+5V
D G
Addressable RGB Header
EN
DE
FR
IT
ES
PL
TW
CN
ID
JP
KR
If the motherboard DOES support the addressable RGB: connect the RGB Sync cable to the
motherboard.
Wenn das Mainboard adressierbare RGB-Header unterstützt: Verbinden Sie das
RGB-Sync-Kabel mit dem Mainboard.
Si la carte mère prend en charge le connecteur RGB: connectez le câble de synchronisaon
RGB à la carte mère.
Se la scheda madre è fornita di conneori RGB compabili, collegare il cavo RGB Sync alla
scheda madre.
Si su placa base está equipada con conectores RGB compables, conecte el cable RGB Sync
a la placa base.
Jeśli płyta główna OBSŁUGUJE adresowalne nagłówki RGB: podłącz kabel synchronizacyjny
RGB do płyty głównej.
若您的主機板有支援 addressable RGB功能：將RGB同步線連接到主機板的 RGB 4Pin接口。
若您的主机板有支援 addressable RGB功能：将RGB同步线连接到主机板的 RGB 4Pin接口。
マザーボードがアドレッサブル型RGBに対応している場合、RGBSYNC用ケーブルをマザーボー
ドに接続してください。
마더보드가 RGB지원하는 경우: RGB 동조 케이블을 마더보드에 연결하십시오.
Jika motherboard dak mendukung header RGB yang dapat dialamatkan : sambungkan
kabel RGB Sync ke motherboard.
* Please ensure it is properly the
connector to the motherboard.
- 16 -
InstallaonStep 9

RGB Control Box
- 17 -
For non-addressable RGB motherboard

EN
DE
FR
IT
ES
PL
TW
CN
JP
KR

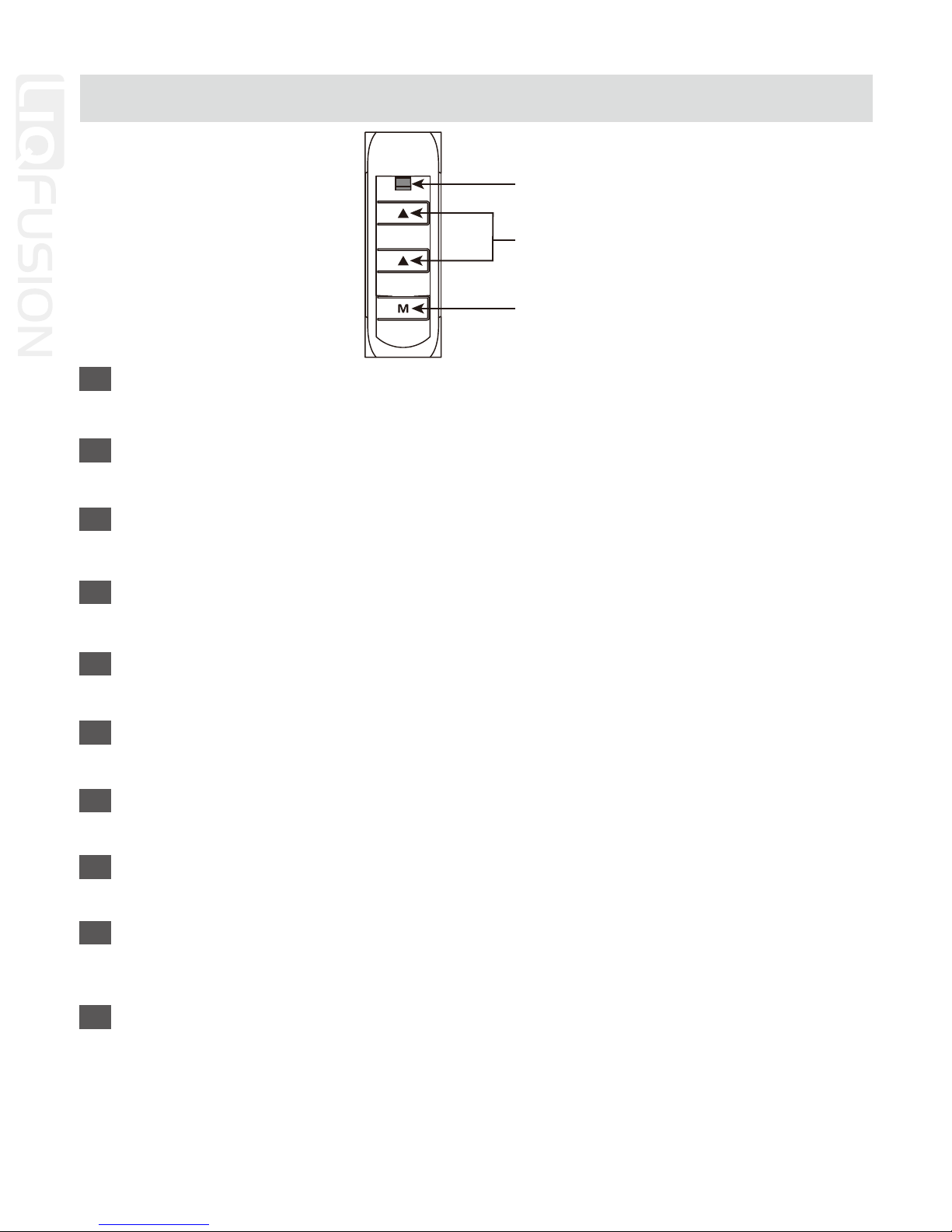

1. Press “M” to switch between Light and Speed mode.
2. In Light mode press ▲ or ▼ switch the light effects (total 14 light modes).
3. Press ▼ 3 seconds will turns to default Rainbow Circular mode.
1. Drücken Sie "M", um zwischen dem Licht- und Geschwindigkeitsmodus zu wechseln.
2. Drücken Sie ▲ oder ▼ im Lichtmodus, um den Lichteffekt zu wechseln (insgesamt 14 Lichtmodi).
3. Drücken von ▼ für 3 Sekunden schaltet in den Standard Rainbow Circular Modus.
1. Appuyez sur "M" pour basculer entre les modes Lumière et Vitesse.
2. En mode Lumière appuyez sur ▲ ou ▼pour changer les effets de lumière (14 modes d’effet de lumière).
3. Appuyez sur ▼ 3 secondes, cela entraînera le mode Arc-en-ciel circulaire par défaut.
1. Premere “M” per passare dalla modalità effe di luce a quella velocità.
2. In modalità effe di luce premere ▲ o ▼ per cambiare gli effe di luce (14 effe luminosi in totale).
3. Tenere premuto ▼ per 3 secondi per tornare alla modalità di default Circular Rainbow.
1. Pulsar “M” para pasar del modo efectos de luces al modo velocidad.
2. En modo efectos de luces pulsar ▲ o ▼ para cambiar los efectos de luz (14 efectos luminosos en total).
3. Mantener pulsado ▼ durante 3 segundos para volver al modo predeterminado Circular Rainbow.
1. Naciśnij przycisk „M”, aby przełączyć między trybem podświetlenia i prędkości.
2. W trybie podświetlenia naciskaj przyciski ▲lub ▼ , aby przełączać efekty świetlne (razem 14 trybów).
3. Przytrzymaj ▼ przez 3 sekundy, aby uaktywnić domyślny tryb obrotowej tęczy.
1. M鍵可切換燈型模式及速度模式。
2. 在燈型模式下，按▲▼鍵可選擇其他燈型 (共14種燈型可供選擇)。
3. 任何模式下長按三秒▼鍵，會回復預設的彩虹旋轉燈型。
1. M键可切换灯型模式及速度模式。
2. 在灯型模式下，按▲▼键可选择其它灯型 (共14种灯型可供选择)。
3. 任何模式下长按三秒▼键，会回复预设的彩虹旋转灯型。
1. LEDとエフェクトの速度を切り替えるには「M」スイッチを押してください。
2. ライティングモード(緑LED点灯)では「▲」または「▼」スイッチでエフェクト切り替え可能です。(合計14のエフェクト
 モード搭載)
3.「▼」スイッチを3秒間長押しするとデフォルトのレインボーサキュラーモードに戻ります。
1. “M”버튼을 눌러 색상/스피드 모드 변경*1
2. 색상 모드 상태에서 ▲혹은 ▼버튼을 눌러 색상 변경 (총14가지 색상)
3. ▼3초간 눌러 기본 Rainbow Circular 모드로 변환
1. Tekan “M” untuk beralih antara Mode Cahaya dan Mode Kecepatan.
2. Pada Mode Cahaya tekan ▲atau ▼untuk mengatur efek cahaya (total 14 mode cahaya).
3. Tekan ▼ 3 dek akan merubah menjadi mode default rainbow circular.
Lighng Mode (GREEN)
Mode opon
Mode / Speed switch
- 18 -
Lighng Mode (GREEN)
