Entrematic Ditec LUXO Series User manual

Ditec LUXO
www.ditecentrematic.com
IP2128

2
IP2128 - 2015-05-06
Italiano 3
English 19
Franais 35
Deutsch 51
Español 67
Português 83

Ditec LUXO
Automazione per cancelli
a battente
(istruzioni originali)
www.ditecentrematic.com
IP2128IT
Manuale Tecnico

4
IP2128IT - 2015-05-06
Indice
Legenda
Argomento Pagina
1. Avvertenze generali per la sicurezza 5
2. Dichiarazione di Incorporazione delle quasi-macchine 6
2.1 Direttiva macchine 6
2.2 Indicazioni di utilizzo 6
3. Dati tecnici 7
4. Installazione tipo 8
5. Dimensioni e riferimenti 9
6. Installazione 10
6.1 Controlli preliminari 10
6.2 Fissaggio staffe 11
6.3 Installazione motoriduttore 12
6.4 Pistone reversibile e irreversibile 13
7. Collegamenti elettrici 14
8. Piano di manutenzione ordinaria 14
Istruzioni d’uso 15

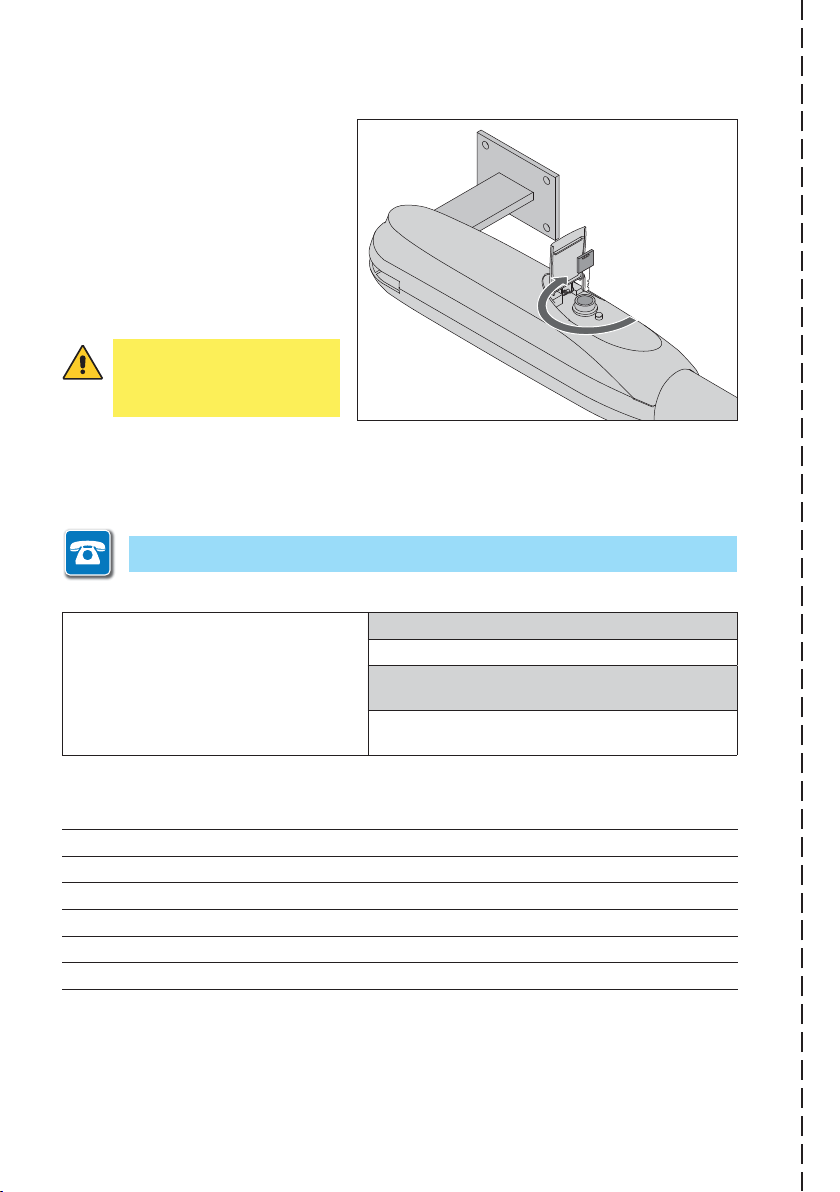

Istruzioni di sblocco manuale 16
i
Questo simbolo indica istruzioni o note relative alla sicurezza a cui prestare partico-
lare attenzione.
Questo simbolo indica informazioni utili al corretto funzionamento del prodotto.

5
IP2128IT - 2015-05-06
1. Avvertenze generali per la sicurezza
Il presente manuale di installazione è rivolto esclusivamente a personale qualificato.
L’installazione, i collegamenti elettrici e le regolazioni devono essere effettuati nell’os-
servanza della Buona Tecnica e in ottemperanza alle norme vigenti.
Leggere attentamente le istruzioni prima di iniziare l’installazione del prodotto.
Una errata installazione può essere fonte di pericolo.
I materiali dell’imballaggio (plastica, polistirolo, ecc.) non vanno dispersi nell’ambiente e
non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
Prima di iniziare l’installazione verificare l’integrità del prodotto.
Non installare il prodotto in ambiente e atmosfera esplosivi: presenza di gas o fumi infiammabili
costituiscono un grave pericolo per la sicurezza.
Prima di installare la motorizzazione, apportare tutte le modifiche strutturali relative alla
realizzazione dei franchi di sicurezza ed alla protezione o segregazione di tutte le zone di
schiacciamento, cesoiamento, convogliamento e di pericolo in genere.
Verificare che la struttura esistente abbia i necessari requisiti di robustezza e stabilità. Il co-
struttore della motorizzazione non è responsabile dell’inosservanza della Buona Tecnica nella
costruzione degli infissi da motorizzare, nonché delle deformazioni che dovessero intervenire
nell’utilizzo.
I dispositivi di sicurezza (fotocellule, coste sensibili, stop di emergenza, ecc.) devono essere
installati tenendo in considerazione: le normative e le direttive in vigore, i criteri della Buona
Tecnica, l’ambiente di installazione, la logica di funzionamento del sistema e le forze sviluppate
dal cancello motorizzato.
I dispositivi di sicurezza devono proteggere eventuali zone di schiacciamento, cesoiamento,
convogliamento e di pericolo in genere, della porta motorizzata.
Applicare le segnalazioni previste dalle norme vigenti per individuare le zone pericolose.
Ogni installazione deve avere visibile l’indicazione dei dati identificativi del cancello mo-
torizzato.
Quando richiesto, collegare il cancello motorizzato ad un efficace impianto di messa a terra
eseguito come indicato dalle vigenti norme di sicurezza.
Durante gli interventi di installazione, manutenzione e riparazione, togliere l’alimentazione
prima di aprire il coperchio per accedere alle parti elettriche.
La rimozione del carter di protezione dell’automazione deve essere eseguita esclusivamente
da personale qualificato.
La manipolazione delle parti elettroniche deve essere effettuata munendosi di bracciali
conduttivi antistatici collegati a terra.
Il costruttore della motorizzazione declina ogni responsabilità qualora vengano installati com-
ponenti incompatibili ai fini della sicurezza e del buon funzionamento.
Per l’eventuale riparazione o sostituzione dei prodotti dovranno essere utilizzati esclusivamente
ricambi originali.
L’installatore deve fornire tutte le informazioni relative al funzionamento automatico, manuale
e di emergenza del cancello motorizzato, e consegnare all’utilizzatore dell’impianto le istru-
zioni d’uso.

6
IP2128IT - 2015-05-06
2. Dichiarazione di incorporazione delle quasi
macchine
2.1 Direttiva macchine
(Direttiva 2006/42/CE, Allegato II-B)
Il fabbricante Entrematic Group AB con sede in Lodjursgatan 10, SE-261 44 Landskrona, Swe-Lodjursgatan 10, SE-261 44 Landskrona, Swe-
den, dichiara che l’automazione per cancelli battente tipo Ditec LUXO:
- è costruito per essere installato in una porta o cancello manuale per costituire una macchina ai
sensi della Direttiva 2006/42/CE. Il costruttore della porta o cancello motorizzati deve dichiara-
re la conformità ai sensi della Direttiva 2006/42/CE (allegato II-A), prima della messa in servizio
della macchina;
- è conforme ai requisiti essenziali di sicurezza applicabili indicati nella nell’allegato I, capitolo 1
della Direttiva 2006/42/CE;
- è conforme alla Direttiva bassa tensione 2006/95/CE;
- è conforme alla Direttiva compatibilità elettromagnetica 2004/108/CE;
- la documentazione tecnica è conforme all’allegato VII-B della Direttiva 2006/42/CE;
- la documentazione tecnica viene gestita da Marco Pietro Zini con sede in Via Mons. Banfi, 3 -
21042 Caronno Pertusella (VA) - ITALY;
- copia della documentazione tecnica verrà fornita alle autorità nazionali competenti, in seguito
ad una richiesta adeguatamente motivata.
Landskrona,06-05-2013 Marco Pietro Zini
(Presidente)
Ai sensi della Direttiva macchine (2006/42/CE) l’installatore che motorizza una porta o un cancello
ha gli stessi obblighi del costruttore di una macchina e come tale deve:
- predisporre il fascicolo tecnico che dovrà contenere i documenti indicati nell’Allegato V della
Direttiva macchine;
(Il fascicolo tecnico deve essere conservato e tenuto a disposizione delle autorità nazionali
competenti per almeno dieci anni a decorrere dalla data di costruzione della porta o cancello
motorizzati);
- redigere la dichiarazione CE di conformità secondo l’Allegato II-A della Direttiva macchine e
consegnarla al cliente;
- apporre la marcatura CE sulla porta o cancello motorizzati ai sensi del punto 1.7.3 dell’Allegato
I della Direttiva macchine.
M
a
r
c
o P
iet
r
o
Zin
Zin
Zin
in
Zin
n
Zin
n
n
n
n
n
n
Zin
n
n
Zin
n
in
Zin
Zin
n
n
n
n
in
in
n
n
n
Zin
n
Zin
Zi
i
i
i
Zi
i
i
i
i
Zi
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
i
i
i
i
i
i
i
i
i
i
i
i
i
i
i
i
i
(
Pre
Pre
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
sid
sid
sid
sid
d
d
sid
sid
i
i
i
i
si
sid
sid
sid
sid
i
si
sid
sid
sid
s
s
s
si
s
si
sid
d
d
si
d
s
s
d
d
sid
s
sid
d
d
d
s
s
si
s
s
s
s
s
d
id
d
s
sid
s
s
sid
s
s
s
d
d
d
s
s
sid
s
s
s
d
d
s
s
s
s
s
d
sid
s
s
s
s
s
s
d
d
d
d
s
s
s
si
d
d
d
s
s
s
s
d
d
d
d
s
s
s
d
d
d
d
si
s
s
s
d
d
d
d
s
s
s
d
d
d
d
d
s
s
s
d
d
s
s
d
d
d
d
s
s
d
d
d
s
s
d
d
d
s
s
s
s
i
d
d
d
s
s
i
d
d
s
s
s
s
i
i
d
en
ent
ent
n
n
n
ent
ent
ent
n
en
ent
n
en
n
n
en
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
n
nt
n
n
n
n
en
e
e
e)
e
)
)
e)
e
e
)
e)
e
e
)
e)
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
e
2.2 Indicazioni di utilizzo
Classe di servizio: 4 (minimo 10÷5 anni di utilizzo con 100÷200 cicli al giorno).
Utilizzo: INTENSO (per ingressi condominiali, industriali, commerciali, parcheggi con uso carraio
o pedonale intenso).
- Le prestazioni di utilizzo si riferiscono al peso raccomandato (circa 2/3 del peso massimo con-
sentito). L’utilizzo con il peso massimo consentito potrebbe ridurre le prestazioni sopra indicate.
- La classe di servizio, i tempi di utilizzo e il numero di cicli consecutivi hanno valore indicativo.
Sono rilevati statisticamente in condizioni medie di utilizzo e non possono essere certi per ogni
singolo caso.
- Ogni ingresso automatico presenta elementi variabili quali: attriti, bilanciature e condizioni
ambientali che possono modificare in maniera sostanziale sia la durata che la qualità di funzio-
namento dell’ingresso automatico o di parte dei suoi componenti (fra i quali gli automatismi). E’
compito dell’installatore adottare coefficienti di sicurezza adeguati ad ogni particolare installa-
zione.

7
IP2128IT - 2015-05-06

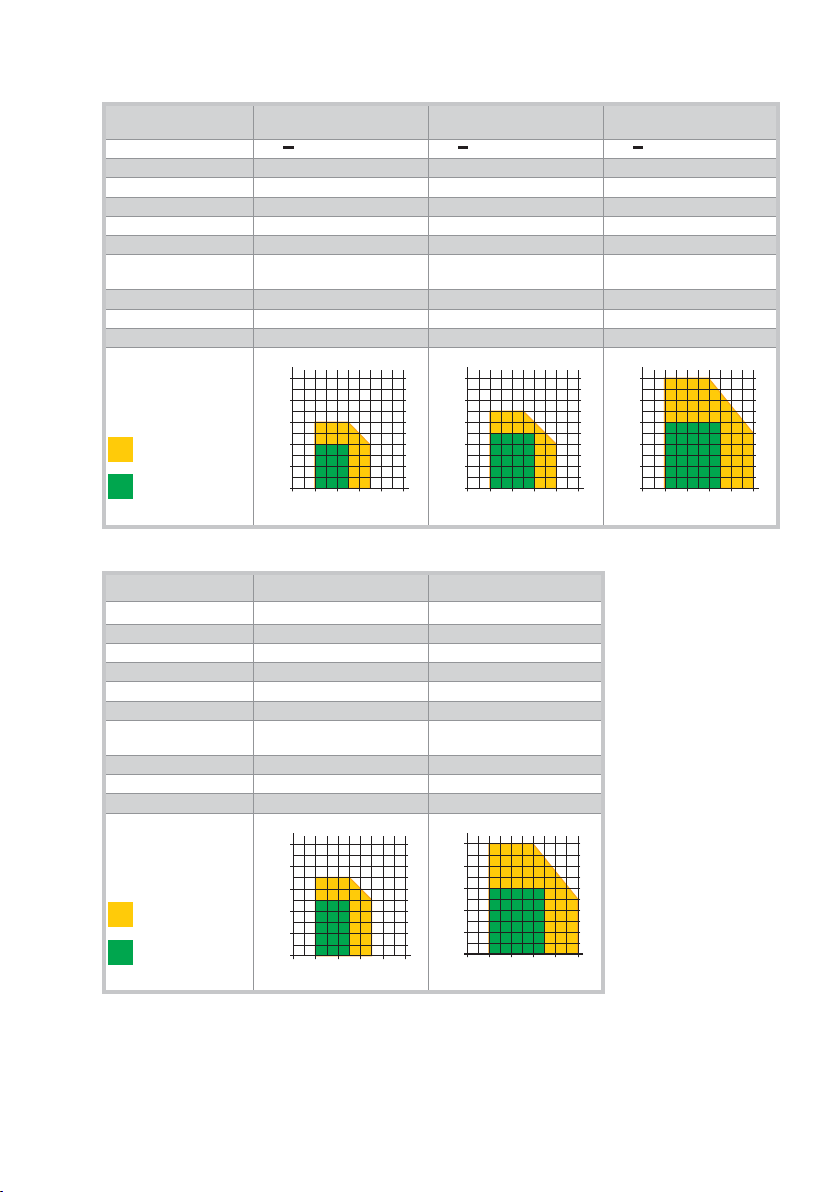

3. Dati tecnici
LUXO3BH LUXO4BH LUXO5BH
LUXO5VBH
Alimentazione 24 V 24 V 24 V
Assorbimento 4 A 4 A 12 A
Spinta 2000 N 2000 N 3000 N
Corsa massima 350 mm 500 mm 500 mm
Tempo di apertura 20÷50 s / 90° 30÷60 s / 90° 20÷45 s / 90°
Classe di servizio 4 - INTENSO 4 - INTENSO 4 - INTENSO
Intermittenza S2 = 20 min
S3 = 50% S2 = 20 min S3 = 50% S2 = 20 min S3 = 50%
Temperatura min -20° C max +55° C min -20° C max +55° C min -20° C max +55° C
Grado di protezione IP24D IP24D IP24D
Quadro elettronico E2HLX - VIVAH E2HLX - VIVAH VIVAH
Indicazioni di utilizzo
m = lunghezza anta
kg = peso anta
Dimensioni limite
Dimensioni
raccomandate
500 kg
400 kg
300 kg
200 kg
100 kg
m1 2
3 4 5
500 kg
400 kg
300 kg
200 kg
100 kg
m1 2
3 4 5
500 kg
400 kg
300 kg
200 kg
100 kg
m1 2
3 4 5
LUXO3B LUXO5B
Alimentazione 230 V~ 50 Hz 230 V~ 50 Hz
Assorbimento 1.1 A 1.1 A
Spinta 3000 N 3000 N
Corsa massima 350 mm 500 mm
Tempo di apertura 22 s / 90° 32 s / 90°
Classe di servizio 4 - INTENSO 4 - INTENSO
Intermittenza S2 = 20 min
S3 = 50% S2 = 20 min S3 = 50%
Temperatura min -20° C max +55° C min -20° C max +55° C
Grado di protezione IP24D IP24D
Quadro elettronico E2 - LOGICM E2 - LOGICM
Indicazioni di utilizzo
m = lunghezza anta
kg = peso anta
Dimensioni limite
Dimensioni
raccomandate
500 kg
400 kg
300 kg
200 kg
100 kg
m1 2 3 4 5
500 kg
400 kg
300 kg
200 kg
100 kg
m1 2
3
4
5

8
IP2128IT - 2015-05-06

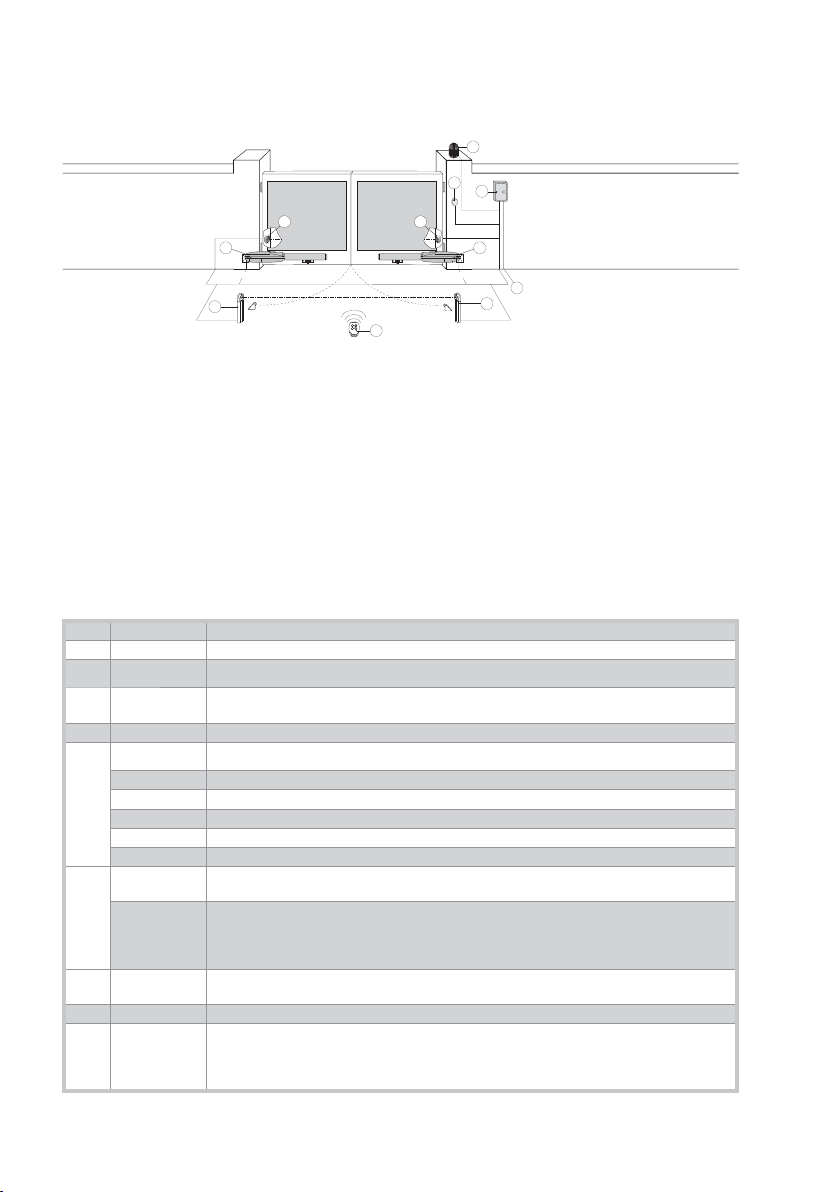

4. Installazione tipo
Rif. Codice Descrizione
1GOL4 Trasmettitore
2LAMPH Lampeggiante
3XEL5
GOL4M Selettore a chiave Tastiera radio
4LAB9 Rilevatore a spira magnetica per controllo passaggio
5
LUXO3B Attuatore reversibile e irreversibile in corrente alternata per anta fino a 3,5 m
LUXO3BH Attuatore irreversibile in corrente continua per anta fino a 3,5 m
LUXO4BH Attuatore irreversibile in corrente continua per anta fino a 4 m
LUXO5B Attuatore reversibile e irreversibile in corrente alternata per anta fino a 5 m
LUXO5BH Attuatore irreversibile in corrente continua per anta fino a 5 m
LUXO5VBH Attuatore irreversibile in corrente continua per anta fino a 5 m con finecorsa
6
LUXO3B
LUXO5B Cavo 4x1,5 mm²
LUXO3BH
LUXO4BH
LUXO5BH
LUXO5VBH
Cavo 2x1,5 mm²
7XEL2
LAB4 Fotocellule Fotocellule IP55
8Quadro elettronico
ACollegare l’alimentazione ad un interruttore onnipolare di tipo omologato con distanza
d’apertura dei contatti di almeno 3 mm (non fornito).
Il collegamento alla rete deve avvenire su canala indipendente e separata dai collega-
menti ai dispositivi di comando e sicurezza.
TX - 4x0.5 mm²
TX - 4x0.5 mm²
RX - 4x0.5 mm²
RX - 4x0.5 mm²
4x0.5 mm²
4x1.5 mm² (*)
3x1.5 mm²
1
7 7
3
2
5
4
6 6
2x1.5 mm²
4x1.5 mm² (*)
7 7

9
IP2128IT - 2015-05-06
5. Dimensioni e riferimenti motoriduttore
Rif. Codice Descrizione
9Coperchio
10 Sportello serratura
11 Serratura di sblocco
12 Copertura vite di traino
13 Vite di traino
14 Staffa di coda
15 Staffa di testa
16 LUXOFCH Kit finecorsa (di serie solo su LUXO5VBH)
FVite per fissaggio coperchio
GVite per fissaggio copertura di traino
S
R
S= 890 [LUXO3B-3BH]
1040 [LUXO4BH-5B-5BH-5VBH]
R= max 350 [LUXO3B-3BH]
max 500 [LUXO4BH-5B-5BH-5VBH]
120
100
66
LUXO3B-5B
LUXO3BH
LUXO4BH
LUXO5BH LUXO5VBH
68
66
78
9
10 F
G
12
11
13
16

10
IP2128IT - 2015-05-06

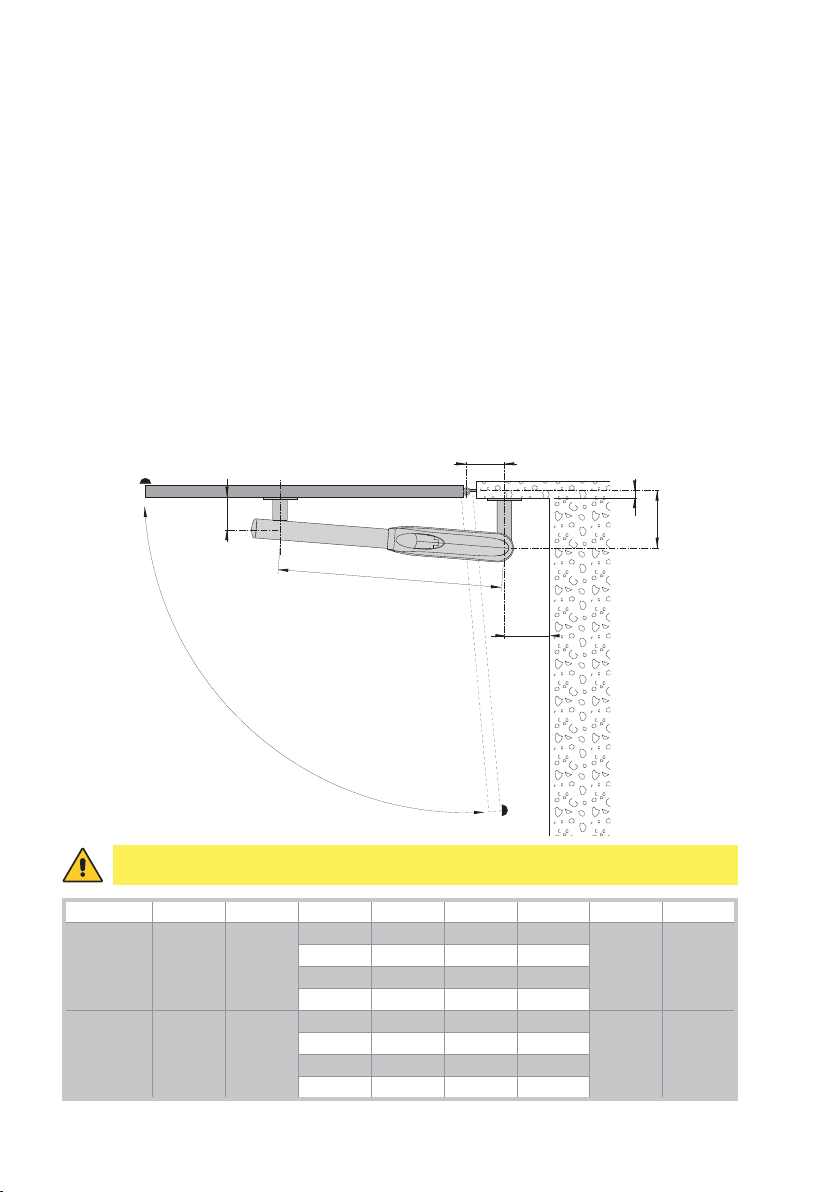

6.1 Controlli preliminari
6. Installazione
La garanzia di funzionamento e le prestazioni dichiarate si ottengono solo con accessori e dispositivi
di sicurezza ENTREMATIC.
Tutte le misure riportate sono espresse in mm, salvo diversa indicazione.
Controllare che la struttura del cancello sia robusta e che i cardini siano lubrificati. Prevedere una
battuta d’arresto in apertura e in chiusura.
Verificare, posizionando la piastra di coda [14] sul pilastro, le misure di installazione e fissarla.
Le misure di installazione indicate nella tabella consentono di scegliere i valori di [A] e [B] in base
all’angolo di apertura desiderato e in riferimento agli spazi e agli ingombri presenti in sito.
NOTA: Per avere un movimento regolare del cancello le misure [A] e [B] devono essere uguali.
Aumentando la misura [A] si riduce la velocità di accostamento in apertura.
Riducendo la misura [B] si aumentano i gradi di apertura del cancello.
Le misure [A] e [B] devono comunque essere compatibili con la corsa utile del pistone; quindi se
si aumenta la misura [A] è necessario diminuire la misura [B] e viceversa.
A
D
E
L
min 60
B
C
[*] Utilizzare misure comprese tra il minimo e il massimo
A* B* A B C D E L
LUXO3B
LUXO3BH
min 105
max 160
min 130
max 170
130 170 100 90°
90 760
105 140 70 90°
130 130 60 95°
160 130 50 110°
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH
min 130
max 200
min 170
max 290
170 170 100 90°
120 910
200 200 130 95°
200 170 100 120°
130 290 220 90°

11
IP2128IT - 2015-05-06
- Dopo aver fissato la piastra di coda [14] seguendo le misure indicate a pagina 10, procedere
con il fissaggio della staffa di testa [15] sul cancello.
Nota: accorciare la staffa di coda [14] seguendo le indicazioni di pagina 10.
- Con cancello completamente chiuso posizionare la staffa di testa [15] in prossimità dell’attacco
del pistone, rispettando le misure [E] e [L]. Verificare che le staffe di testa [15] e di coda [14]
siano correttamente livellate come indicato sulle seguenti figure, e fissare la staffa di testa
[15] al cancello.
6.2 Fissaggio staffe
L
14
15
80 60
115
90
Ø9
6
80 60
115
90
Ø9
6
180
15 165
5010
Ø14
B - C
14
E
15
135
20
50
10 31 (*42)
115
Ø18 (*22)
* LUXO5VBH
L
14
15
32
90
38
112
90
70
Ø18
50
152
72
82 (B - C)
112 (B - C)
100
142 (B - C)
70
Ø9
Ø14
Ø9
LUXO3BH
LUXO3B-LUXO4BH-LUXO5B-LUXO5BH-LUXO5VBH

12
IP2128IT - 2015-05-06
6.3 Installazione motoriduttore
- Aprire lo sportello serratura [10] svitare la vite [F] e togliere il coperchio [9]. Svitare la vite [G]
e sfilare la copertura vite di traino [12] come da figura a pagina 7. Sbloccare il pistone (vedi
ISTRUZIONI D’USO).
- Fissare il pistone alle staffe di coda [14] e di testa [15], avvitando a fondo il dado autobloccante
e lubrificare i punti di rotazione.
NOTA: prestare particolare attenzione al corretto assemblaggio della rondella sulle staffe di
testa e di coda.
14
- Inserire e fissare la copertura della vite di traino [12] sulla vite di traino [13] con la vite [G]
in dotazione.
NOTA: controllare che la vite di traino [13] si infili correttamente sulla testa della copertura
[12] (particolare in figura).
- Muovendo manualmente il cancello verificare che tutta la corsa avvenga senza interferenze.
12
15
13
13
13
14
LUXO3BH LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH
LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH
LUXO3BH

13
IP2128IT - 2015-05-06
Per rendere reversibile il pistone inserire il perno [M].
NOTA: l’operazione deve essere eseguita con pistone in movimento.
Rimuovendo il perno [M] il pistone diventa irreversibile, e lo sblocco avviene solo con la chiave
(vedi ISTRUZIONI D’USO).
M
M
6.4 Pistone reversibile e irreversibile (solo LUXO3B e
LUXO5B)

14
IP2128IT - 2015-05-06
7. Collegamenti elettrici
Prima di collegare l’alimentazione elettrica accertarsi che i dati di targa siano rispondenti a quelli
della rete di distribuzione elettrica.
Prevedere sulla rete di alimentazione un interruttore/sezionatore onnipolare con distanza d’a-
pertura dei contatti uguale o superiore a 3 mm.
Verificare che a monte dell’impianto elettrico vi siano un interruttore differenziale e una prote-
zione di sovracorrente adeguati.
I motoriduttori LUXO3B e LUXO5B possono essere collegati ai quadri elettronici E2 e LOGICM.
I motoriduttori LUXO3BH e LUXO4BH possono essere collegati ai quadri elettronici E2HLX e VIVAH.
I motoriduttori LUXO5BH e LUXO5VBH possono essere collegati al quadro elettronico VIVAH.
I collegamenti elettrici e l’avviamento dei motoriduttori LUXO sono illustrati in figura e nei manuali
di installazione dei quadri elettronici E2, LOGICM, E2HLX e VIVAH.
Per aumentare la protezione del cavo motore è possibile utilizzare una canala flessibile Ø16 e il
relativo raccordo Ø20 (non fornito).
Riavvitare la vite [F].
Effettuare le seguenti operazioni e verifiche ogni 6 mesi, in base all’intensità di utilizzo dell’au-
tomazione.
Togliere alimentazione 230 V~ e batterie (se presenti):
- Pulire e lubrificare, con grasso neutro, i perni di rotazione, i cardini del cancello e la vite di traino.
- Verificare la tenuta dei punti di fissaggio.
- Controllare il buono stato dei collegamenti elettrici.
Ridare alimentazione 230 V~, e batterie (se presenti):
- Verificare le regolazioni di forza.
- Controllare il corretto funzionamento di tutte le funzioni di comando e sicurezza (fotocellule).
- Controllare il corretto funzionamento del sistema di sblocco.
- Verificare il funzionamento delle batterie (in continuità) se presente il quadro elettronico E2HOB.
Togliendo alimentazione ed effettuando alcune manovre in successione. Al termine ricollegare
l’alimentazione 230 V~.
NOTA: Per le parti di ricambio fare riferimento al listino ricambi.
8 . Piano di manutenzione ordinaria
i

15
IP2128IT - 2015-05-06
Le presenti avvertenze sono parte integrante ed essenziale del prodotto e devono essere
consegnate all’utilizzatore.
Leggerle attentamente in quanto forniscono importanti indicazioni riguardanti la sicurezza
di installazione, uso e manutenzione.
È necessario conservare queste istruzioni e trasmetterle ad eventuali subentranti nell’uso
dell’impianto.
Questo prodotto dovrà essere destinato solo all’uso per il quale è stato espressamente concepito.
Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere
considerato responsabile per eventuali danni causati da usi impropri, erronei ed irragionevoli.
Questo prodotto non è destinato a essere usato da persone (bambini compresi) le cui capacità
fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a
meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona respon-
sabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio.
Evitare di operare in prossimità delle cerniere o organi meccanici in movimento.
Non entrare nel raggio di azione della porta motorizzata mentre è in movimento.
Non opporsi al moto della porta motorizzata poiché può causare situazioni di pericolo.
Non permettere ai bambini di giocare o sostare nel raggio di azione della porta motorizzata.
Tenere fuori dalla portata dei bambini i radiocomandi e/o qualsiasi altro dispositivo di comando,
per evitare che la porta motorizzata possa essere azionata involontariamente.
In caso di guasto o di cattivo funzionamento del prodotto, disinserire l’interruttore di alimenta-
zione, astenendosi da qualsiasi tentativo di riparazione o di intervento diretto e rivolgersi solo
a personale qualificato.
Il mancato rispetto di quanto sopra può creare situazioni di pericolo.
Qualsiasi intervento di pulizia, manutenzione o riparazione, deve essere effettuato da personale
qualificato.
Per garantire l’efficienza dell’impianto ed il suo corretto funzionamento è indispensabile atte-
nersi alle indicazioni del costruttore facendo effettuare da personale qualificato la manutenzione
periodica della porta motorizzata.
In particolare si raccomanda la verifica periodica del corretto funzionamento di tutti i dispositivi
di sicurezza.
Gli interventi di installazione, manutenzione e riparazione devono essere documentati e tenuti
a disposizione dell’utilizzatore.
Per un corretto smaltimento delle apparecchiature elettriche ed elettroniche, delle pile
e degli accumulatori, l’utilizzatore deve consegnare il prodotto presso gli appositi “centri
di raccolta differenziata” predisposti dalle amministrazioni comunali..
Istruzioni d’uso
Avvertenze generali
DA STACCARE E CONSEGNARE ALL’UTILIZZATORE

16
IP2128IT - 2015-05-06
Per qualsiasi problema e/o informazione contattare il servizio assistenza.
Timbro installatore Operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato
DA STACCARE E CONSEGNARE ALL’UTILIZZATORE
Istruzioni di sblocco manuale
In caso di guasto o in mancanza di
tensione, inserire e ruotare la chiave in
senso orario e, se presente, sbloccare
l’eventuale elettroserratura. Aprire ma-
nualmente il cancello.
Per ribloccare le ante girare la chiave in
senso antiorario.
ATTENZIONE: eseguire le ope-
razioni di blocco e sblocco ante
a motore fermo.
Entrematic Group AB
Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

17
IP2128IT - 2015-05-06
Tutti i diritti relativi a questo materiale sono di proprietà esclusiva di Entrematic Group AB.
Sebbene i contenuti di questa pubblicazione siano stati redatti con la massima cura, Entrematic Group
AB non può assumersi alcuna responsabilità per danni causati da eventuali errori o omissioni in questa
pubblicazione. Ci riserviamo il diritto di apportare eventuali modifiche senza preavviso.
Copie, scansioni, ritocchi o modifiche sono espressamente vietate senza un preventivo consenso scritto di
Entrematic Group AB.

IP2128IT - 2014-04-01
Entrematic Group AB
Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Ditec LUXO
Swing gates automation
(Original instruction)
www.ditecentrematic.com
IP2128EN
Technical manual

20
IP2128EN - 2015-05-06
Index
Caption
Subject Page
1. General safety precautions 21
2. Declaration of incorporation of partly completed machinery 22
2.1 Machinery Directive 22
2.2 Operating instructions 22
3. Technical specifications 23
4. Standard installation 24
5. Dimensions and references 25
6. Installation 26
6.1 Preliminary checks 26
6.2 Bracket fastening 27
6.3 Geared motor installation 28
6.4 Reversible and irreversible piston 29
7. Electrical connections 30
8. Ordinary maintenance program 30
User instructions 31
Manual release instruction 32
i
This symbol indicates instructions or notes regarding safety, to which special atten-
tion must be paid.
This symbol indicates useful information for the correct functioning of the product.
