Eono PL2465 User manual

PL2465 INSTALLATION INSTRUCTION
(PL-C3)
13"~43"
Max:200x200mm/8x8"
Min:50x50mm/2x2"
Für die Installationsanweisungen auf Deutsch, siehe Seite 12~13.
Pour l'instruction en Français, veuillez vous reporter à la page 14~15.
Para las instrucciones de la instalación en Español, favor vea la página 16~17.
Per le Istruzioni in Italiano, vedi pagina 18~19.
x3 x1
TV
1 2
If you have any questions, please contact our customer service.

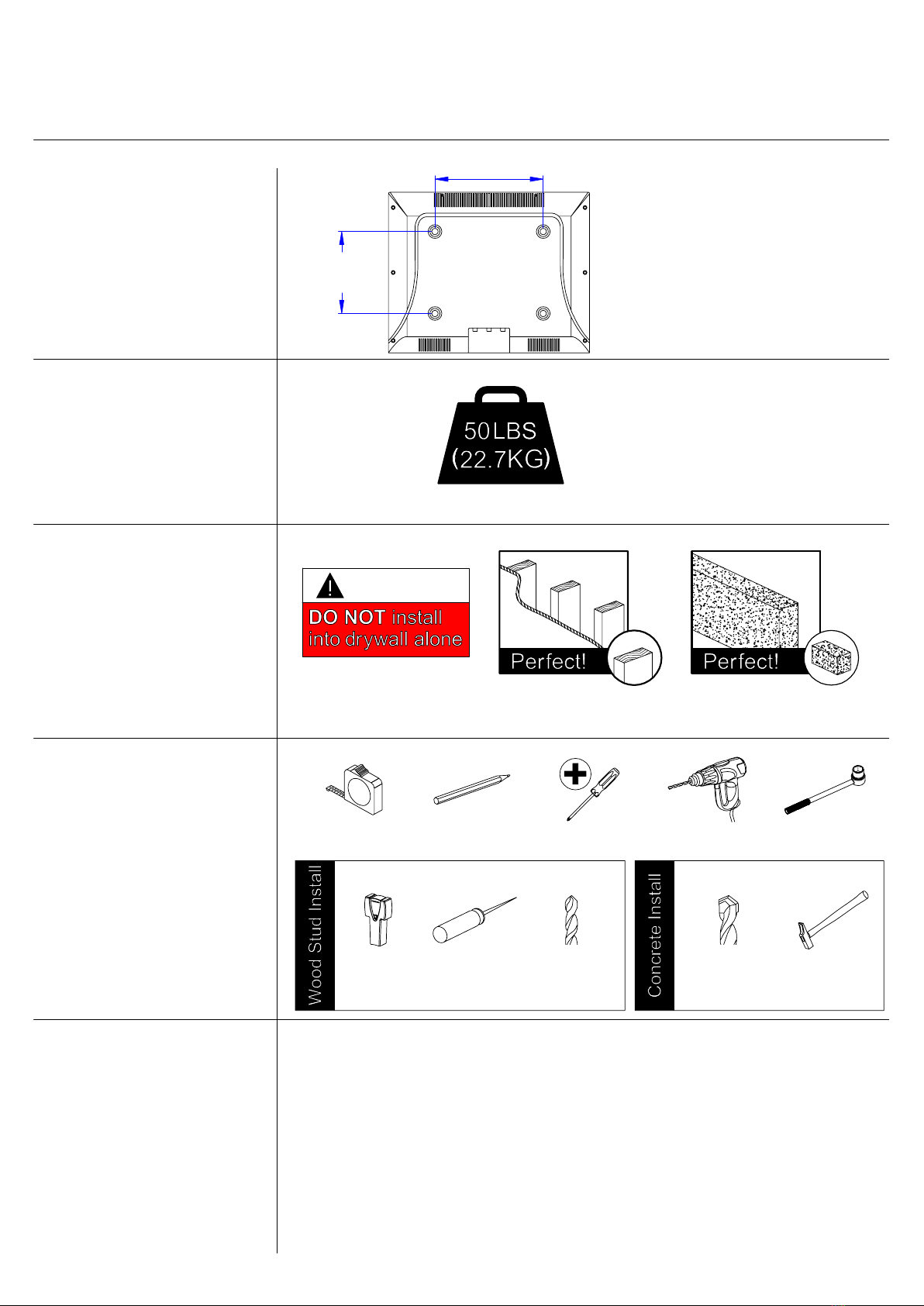

Before getting started, let’s make sure this mount is perfect for you!
2
Does your TV
(including accessories)
weigh less than
50 LBS (22.7 KG)?
4
Installation Tools
(Not Included)
Yes --- Perfect!
No --- This mount is NOT compatible.
MAX:200mm/8"
MAX:
200mm/8"
Yes --- Perfect!
No --- This mount is NOT compatible.
CAUTION:
Drywall with
wood studs?
Band Tape
2M2M
5
Safety Caution
Solid concrete
wall?
Pencil Screwdriver Electrodrill Socket Wrench
3/8"(10mm)
Stud Finder Awl 1/8"(3mm)
Wood Drill Bit
5/16"(8mm)
Masonry Drill Bit Hammer
1
3
What is your wall
made of?
1
Is your TV VESA
equal to/greater than
50x50mm/2x2"
and equal to/less than
200x200mm/8x8"?
Please read this instruction carefully before installation.
If you do not understand these instructions or have doubts about the safety of the
installation, assembly or use of this product, please contact customer service.
● This product is designed for use in wood stud and solid concrete wall.
- DO NOT install into drywall alone.
● The wall must be capable of supporting five times the weight of the TV and mount
combined.
● Do not apply this product to any purpose not indicated by Eono.
● Incorrect installation may result in product damage or body injury. Eono shall
bear no responsibility for any damage or injury resulted from incorrect installation,
incorrect assembly or misuse.

Parts and Hardware
2
x4
M6x8mm
1-1 Disassemble Wall Plate Unit into Two Pieces
Extended Arm Screws
M4x12mm
M6x12mm
M4x30mm
M6x35mm
M6x17mm
M4/M5 M6
10mm 2.5mm
Washers
Spacers
TV Screws
x4
x4
x4
x4
x4 x4
x4 x8
x4
Wall Plate
Unit
x1
Extended Arm
x4
TV plate
Wall plate
M5x12mm
M5x30mm
x4 x4
M8x25mm
x4
Allen Key
x1
Loosen the bolt on the
back of TV plate by 2
turns. Do Not Have It
ENTIRELY LOOSE
WARNING:
This product contains small items that could be a choking hazard if
swallowed. Before starting assembly, verify all parts are included and undamaged. For parts
shortage or damage, please contact customer service.
NOTE: Not all hardware included will be used.

3
①
50mm x 50mm
②
75mm x 75mm
③
100mm x 100mm
④
100mm x 200mm
⑤
150mm x 150mm
⑥
200mm x 200mm
⑦
200mm x 100mm

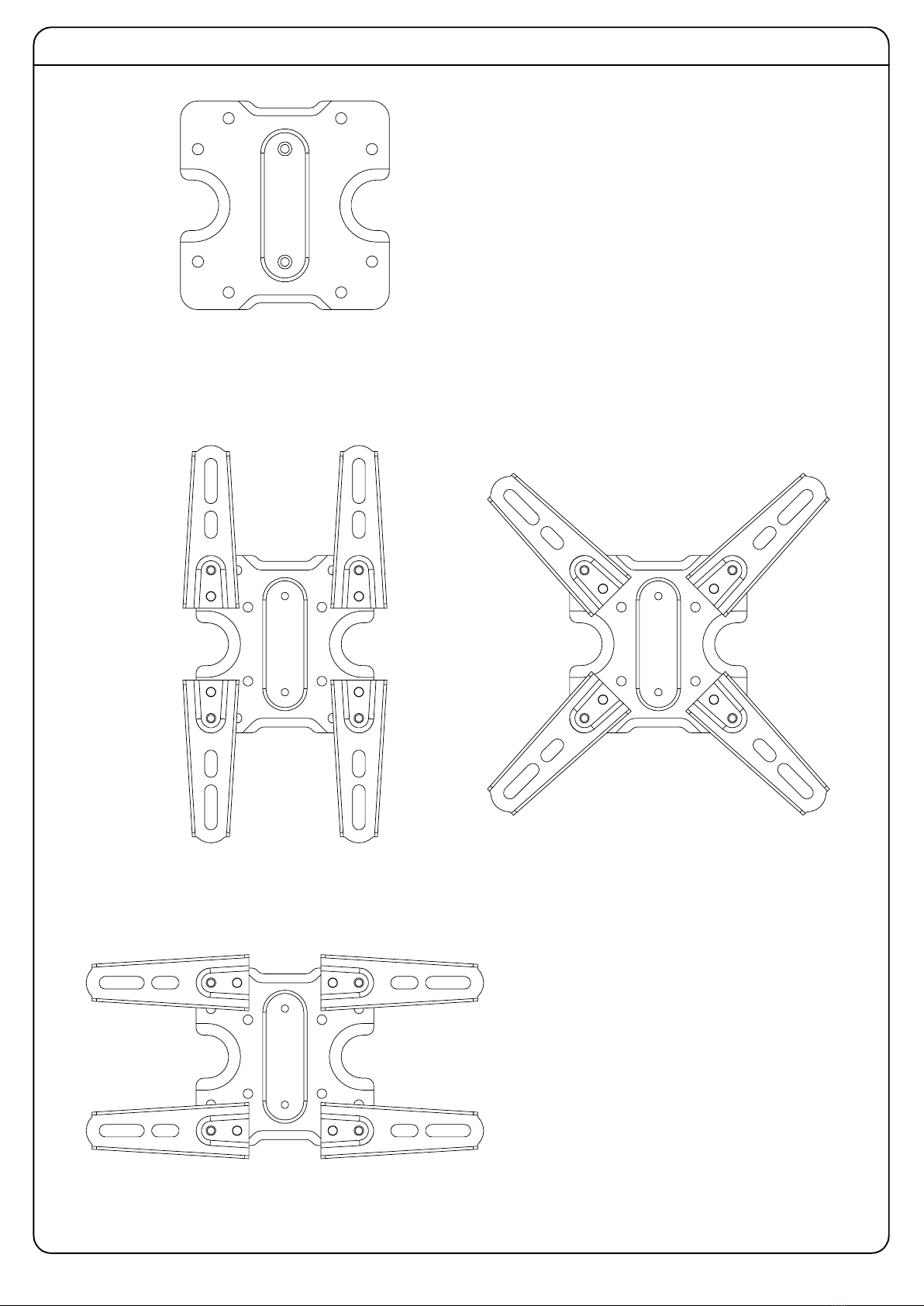

1-2 Choose Configuration
① ①
①①
② ②
②②
③③
③ ③
④④
④④
⑤ ⑤
⑤
⑤
⑥⑥
⑥⑥
⑦ ⑦
⑦⑦
⑤
150mm x 150mm
⑥
200mm x 200mm
④
100mm x 200mm
⑦
200mm x 100mm
①
50mm x 50mm
②
75mm x 75mm
③
100mm x 100mm

4
M8
M6
M4
1-4 Select TV Screws
P
P
O
OO
TV back
Bracket Washer
Bracket
Long Screw
Spacer
No, go to PAGE 5 for detailed combination.
Yes, go to PAGE 5 for detailed combination.
TV back
1-5 Need Spacer?
Short Screw
Washer
1-3 Extended arms assembly example (for reference)

Tips: If you need to combine M6(g) or M8(d) screw with 2.5mm spacer(j), you have to
remove the inner circle.
Screw and washer
Spacer(s), screw and washer
1-6 Attach TV Plate to TV Back
5
No!

For wood stud installation, follow STEP 2A
For concrete installation, follow STEP 2B on PAGE 8
<16mm
(5/8")
Min. Wood Stud Size:
nominal 2"(51mm)
actual 1 1/2"(38mm)
Min. Wood Stud Size:
nominal 4"(102mm)
actual 3 1/2"(89mm)
Parts and Hardware

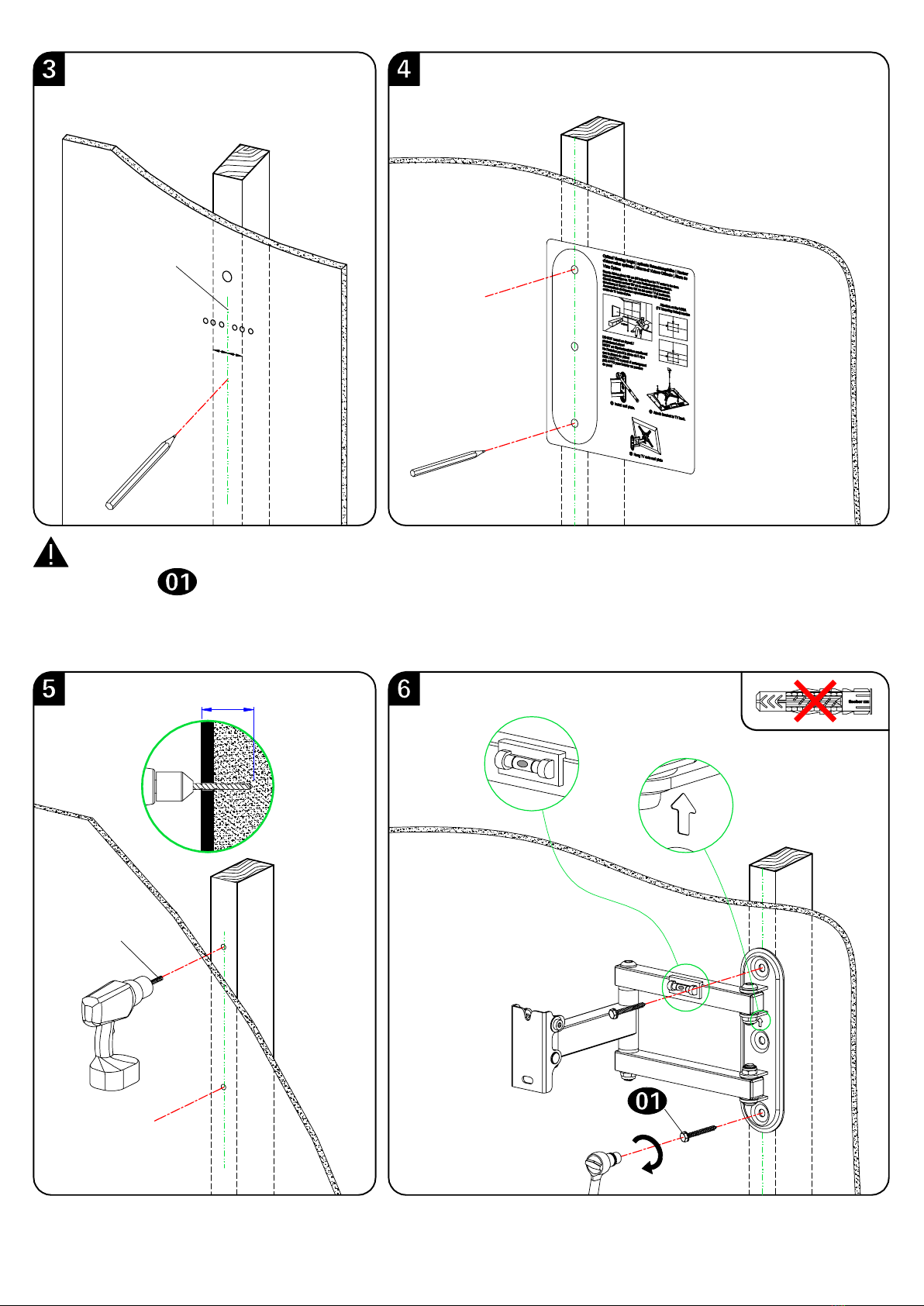

Wood Stud Installation
6
Wall Plate
Lag Bolt M6x60mm
x3
Mounting Template Concrete Wall Anchor 3pcs
CAUTION:
Do not use in drywall or wood
Fischer UX8x50 R

1/8"
(3mm)
Go to Step 3 on PAGE 9.
7
O
Centre line
2.5"(65mm) Level
Wall plate
CAUTION:
To avoid potential personal injury or property damage:
All 2 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to
the next step.
To prevent the TV falling down, the direction of the arrow should be upward as shown.
Mounting Template
UP

Solid Concrete Wall Installation
8
2.5"
(65mm)
5/16"
(8mm)
Concrete Wall
Anchor Wall plate
Level
DANGER
Min.
8"(203mm)
CAUTION:
To avoid potential personal injury or property damage:
All 3 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to
the next step.
To prevent the TV falling down, the direction of the arrow should be upward as shown.
Mounting Template
UP

9
50 LBS (22.7 KG)

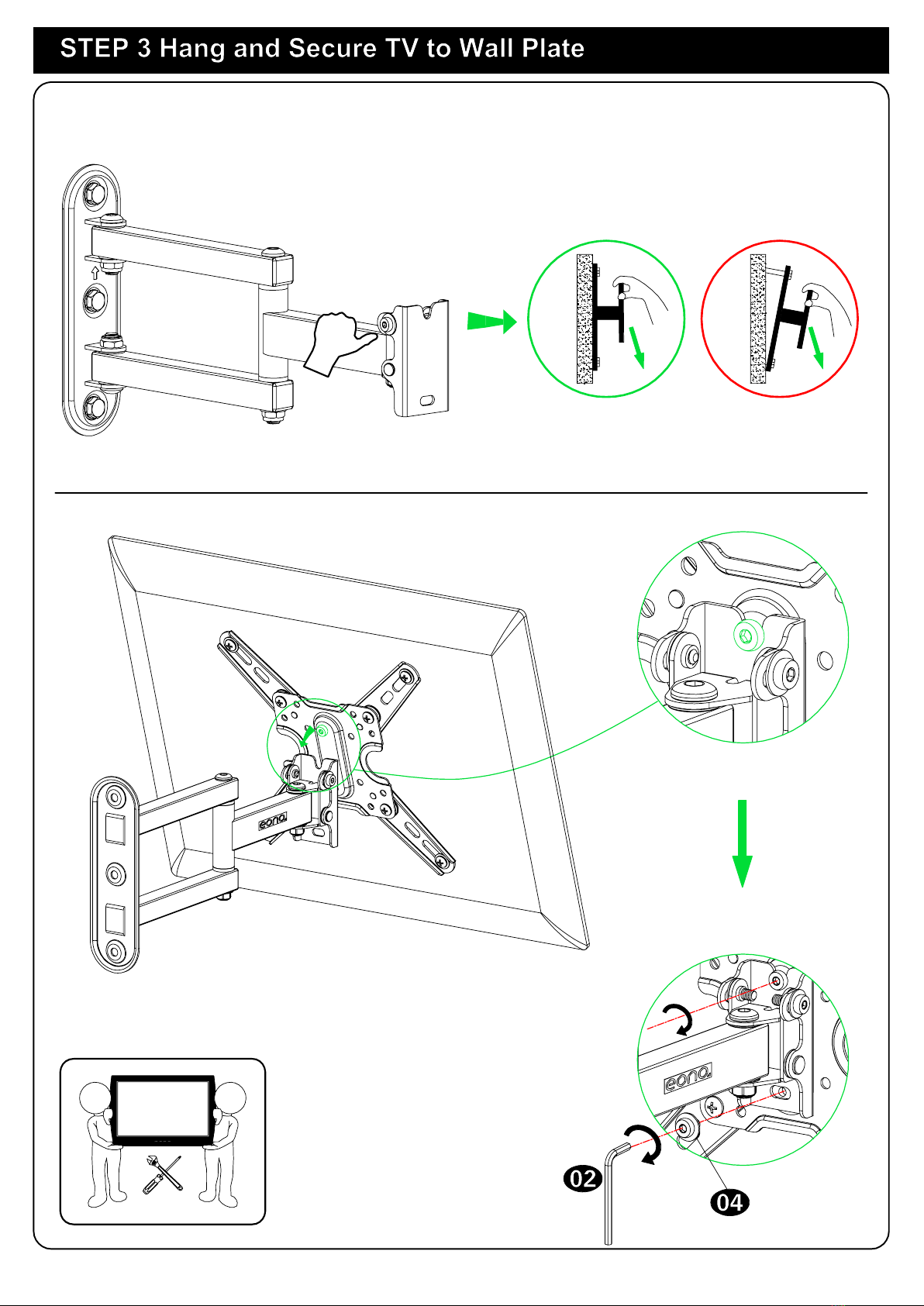

Before hanging TV, please conduct "wall plate installation integrity test" first.
PO
TV
1 2

10
4-1 TV leveling adjustment (±3°):
Loosen the leveling bolts on the rear of TV plate by maximum 2
turns, adjust to level, and retighten to secure.
4-2 Tilting angle adjustment (+5°/-10°)
：
Pull TV to your desired angle then fasten 2 tilting bolts with
Allen key .
Loosen
Tighten
-10°
+5°
Tilting bolts Tilting bolts

11
+5°
-10°
200mm
200mm
+90°/-90°
55mm
71mm
349mm
190mm
231mm
231mm

Vor der Installation bestätigen Sie bitte zuerst, ob diese Halterung für Ihr Fernsehapparat geeignet ist!
2
Wiegt Ihr
Fernsehapparat (inkl.
Zubehör) weniger als
22.7 KG (50 LBS)?
4
Werkzeuge für
Installation
(Nicht enthalten)
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
MAX:200mm/8"
MAX:
200mm/8"
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
Vorsicht:
Gipskartonwand
mit Holzbalken?
Bandmaß
2M2M
5
Sicherheitshinweise
Bleistift Kreuzschlitzschraubendreher Elektrobohrer Steckschlüssel
(10mm, 3/8”)
Balkensucher Ahle 3mm (1/8”)
Bohreinsatz für Holz
8mm (5/16”)
Bohreinsatz für Stein Hammer
3
Woraus besteht
Ihre Wand?
NICHT an einer reinen
Gipskartonwand
anbringen.
Perfekt! Perfekt!
Massivbetonwand?
Montage von Holzbalkenwand Montage von Betonwand
12
1
Ist der Abstand der
Montagelöcher von Ihrem
Fernsehapparat zwischen
50x50mm/2x2" und
200x200mm/8x8"?
Bitte lesen Sie die Anweisungen sorgfältig vor der Installation durch.
Falls Sie diese Anweisungen nicht verstehen oder Zweifel bezüglich der Sicherheit der
Installation, des Zusammenbaus oder der Verwendung des Produkts haben, bitte kontaktieren
den Kundenservice.
● Dieses Produkt ist für die Installation an Wänden mit Holzträgern und Massivbetonwand -
NICHT an einer reinen Gipskartonwand montieren.
● Die Wand muss das Fünffache des Gesamtgewichts des Fernsehapparats und der Halterung
tragen können.
● Verwenden Sie dieses Produkt nicht für einen anderen Zweck als speziell von Eono
angegeben.
● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen
an Ihrem Gerät führen. Eono haftet nicht für Schäden oder Verletzungen, die durch
unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung
verursacht wurden.

Installationsanweisungen
Schritt 2 Befestigen Sie die Wandplatte an der Wand
Mitgelieferte Teile und Befestigungsmaterialien
Schritt 2A Die Montage von Holzbalkenwand
Siehe Seite 6
Vorsicht:
Verwenden Sie keinen Dübel, wenn Sie eine Wandplatte an einer Holzbalkenwand installieren!
Vorsicht:
Alle zwei Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes
Verrutschen der Wandplatte zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist,
bevor Sie mit dem nächsten Schritt anfangen. Fahren Sie bitte nach diesem Schritt mit 3. Schritt auf der Seite 9 fort.
Damit der Fernseher nicht herunterfällt, sollte die Pfeilrichtung wie gezeigt nach oben zeigen.
Schritt 2B Die Montage von Massivbetonwand
Siehe Seite 8
Vorsicht:
Alle drei Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes
Verrutschen der Wandplatte zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist,
bevor Sie mit dem nächsten Schritt anfangen. Damit der Fernseher nicht herunterfällt, sollte die Pfeilrichtung wie
gezeigt nach oben zeigen.
Schritt 3 Hängen und befestigen Sie den Fernseher an der Wandplatte
Siehe Seite 9
Bevor Sie den Fernseher an die Wandplatte hängen, führen Sie bitte eine Sicherheitsprüfung für die Montage
der Wandplatte aus.
Vorsicht:
Nachdem der Fernseher sicher an der Wandplatte aufgehängt wurde, ziehen Sie mit Inbusschlüssel
die Sicherheitsschrauben an, um sicherzustellen, dass keine Lockerheit auftritt.
* Aus Sicherheitsgründen wird dieser Schritt am besten von zwei Personen gemeinsam ausgeführt.
Schritt 4 Funktionseinstellung
Siehe Seite 10
Produktabmessung
Siehe Seite 11
13
Schritt 1 Befestigen Sie die TV-Platte am Fernseher
Siehe Seite 2
Mitgelieferte Teile und Befestigungsmaterialien
1-1 Demontieren Sie die Wandplatte in zwei Teilen
1-2 Wählen Sie die Konfiguration aus
1-3 Montagebeispiel (als Referenz)
1-4 Wählen Sie Schrauben für den Fernseher aus
1-5 Abstandhalter?
Wenn nein, siehe Seite 5, Kombination .
Wenn ja, siehe Seite 5, Kombination .
1-6 Befestigen Sie die TV-Platte an der Rückseite des Fernsehers
Tipps:
Bei der Verwendung von M6(g) / M8(d) Schrauben, wenn dabei ein Abstandhalter (j) von 2,5mm
gleichzeitig gebraucht wird, entfernen Sie dabei bitte den eingebauten Ring.
Warnung:
Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen können.
Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile vollständig und
unbeschädigt sind. Falls Teile fehlen oder beschädig sind, wenden Sie sich bitte an den Kundendienst.
Hinweis:
Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
4-1 TV Nivellierungseinstellung (±3°):
Lösen Sie um maximal 2 Umdrehungen die Nivellierschrauben auf der Rückseite der TV-Platte, stellen auf Niveau
ein. Ziehen Sie dann die Schrauben fest, um sie zu sichern.
4-2 Neigungswinkel Einstellung (+5°/-10°):
Ziehen Sie den Fernseher in den gewünschten Winkel und befestigen Sie dann mit Inbusschlüssel die
Nivellierschrauben fest.

Avant l'installation, veuillez assurer que ce support est adapté à votre téléviseur ou pas !
2
Est-ce que votre
téléviseur et des autres
accessoires pèsent
totalement moins de
22.7 KG (50 LBS)?
4
Outils d'installation
(Pas inclus)
Oui - Parfait !
Non - Ce support ne vous convient pas !
MAX:200mm/8"
MAX:
200mm/8"
Oui - Parfait !
Non - Ce support ne vous convient pas !
Attention:
Cloison sèche avec
montant en bois ?
Mètres à ruban
2M2M
5
Consignes de
sécurité
Crayon Tournevis Cruciforme Perforateur Clé à cliquet
(10mm, 3/8” )
Détecteur de
montant en bois Alêne 3mm (1/8”) Foret à bois
8mm (5/16”)
Foret de maçonnerie Marteau
3
De quels genres
matériaux le mur est fait ?
Ne l'installez PAS à la
place où il n'y a que la
plaque de plâtre.
Parfait ! Parfait !
Mur en béton plein ?
Installation du montant en bois Installation du mur en béton
14
1
Est-ce que la distance
entre des trous de montage
de votre téléviseur
est plus de ou égale à
50x50mm/2x2"
et moins de ou égale à
200x200mm/8x8"?
Avant l'installation, veuillez attentivement lire ce mode d'emploi.
Si vous ne pouvez pas comprendre ces instructions, ou si vous avez des questions sur la
sécurité de l'installation, de l'assemblage et de l'utilisation, veuillez contacter le service client.
● Ce produit s'applique au montant en bois, au mur en béton plein - Ne l'installez pas à la
place où il n'y a que la plaque de plâtre.
● La force portante du mur doit atteindre au moins cinq fois du poids total de votre téléviseur
et du support.
● N'utilisez pas ce produit pour des autres objectifs non désignés par Eono.
● L'installation incorrecte causera le dommage matériel ou la blessure corporelle. Eono
n'assumera aucune responsabilité pour le dommage et la blessure causés par l'installation
incorrecte ou l'utilisation inadéquate.

Instruction d'installation
Étape 2 Installer la plaque murale au mur
Pièces et accessoires
Étape 2A Installation du montant en bois
Voir à la page 6
Attention :
Quand vous installez la plaque murale au mur avec le poteau de bois, n'utilisez pas les chevilles!
Attention :
Tous les deux boulons tire-fond doivent être fermement serrés pour éviter le mouvement non
souhaité de la plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape
suivante. Après avoir fini cette étape, allez directement à la page 9 et continuez l'étape 3. Pour éviter que le téléviseur
ne tombe, la direction de la flèche doit être orientée vers le haut, comme indiqué.
Étape 2B Installation du mur en béton plein
Voir à la page 8
Attention :
Tous les trois boulons tire-fond doivent être fermement serrés pour éviter le mouvement non
souhaité de la plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape
suivante. Pour éviter que le téléviseur ne tombe, la direction de la flèche doit être orientée vers le haut, comme
indiqué.
Étape 3 Suspendre et fixer votre téléviseur sur la plaque murale
Voir à la page 9
Avant de suspendre votre téléviseur sur la plaque murale, veuillez tester la fiabilité de l'installation de la
plaque murale.
Après avoir suspendu votre téléviseur sur la plaque murale, veuillez bien serrer les vis de sécurité au clé
Allen cruciforme pour assurer qu'elles sont fixes.
* Compte tenu de la sécurité, deux personnes sont nécessaires pour l'installation.
Étape 4 Ajustement de fonction
Voir à la page 10
4-1 Réglage du niveau TV (± 3°):
Desserrez les boulons de mise à niveau à l'arrière de la plaque TV jusqu'à 2 tours, ajustez au niveau et resserrez
pour fixer.
4-2 Réglage de l'angle d'inclinaison (+ 5 ° / -10 °):
Tirez le téléviseur à l'angle souhaité, puis fixez les boulons d'inclinaison avec une clé Allen .
Dimensions de produit
Voir à la page 11
15
Étape 1 Installer la plaque TV sur votre téléviseur
Voir à la page 2
Pièces et accessoires
1-1 Désassembler la plaque murale en deux parties
1-2 Choisir la configuration
1-3 Exemple de montage (pour référence)
1-4 Choisir des vis de téléviseur
1-5 Entretoises sont nécessaires?
Non, voir à la page 5, combinaison .
Oui, voir à la page 5, combinaison .
1-6 Installer la plaque TV à l'arrière de votre téléviseur
Remarque :
Quand vous choisissez la vis M6(e) / M8(c) et l'entretoise (j) de 2,5mm est nécessaire, veuillez
enlever la cercle interne.
AVERTISSEMENT :
Ce produit contient des petites pièces, en cas d'ingestion, des risques de suffocation
y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pièces sont complets et non
défectueux. S'il y a des pièces manquantes ou endommagées, veuillez contacter le service client.
ATTENTION :
Les pièces fournies ne seront pas toutes utilisées durant l'installation.

Antes de comenzar a instalar este soporte mural para tv , favor confirme si es el adecuado para su televisor!
2
El peso de su televisor
y los demás accesorios
en total es menor a
22.7 KG (50 LBS)?
4
Herramientas
necesarias para su
instalación
(No incluido)
Si - Es el adecuado!
No - Este soporte no es el adecuado!
MAX:200mm/8"
MAX:
200mm/8"
Si - Es el adecuado!
No - Este soporte no es el adecuado!
Atención:
Instalar en paredes
con pilares de
madera?
Cinta Métrica
2M2M
5
Advertencias de
seguridad
Lápiz Destornillador de Cruz Taladro Eléctrico Juego de llaves
(10mm, 3/8” )
Detector de
Madera Punzón 3mm (1/8”)
Broca para Madera
8mm (5/16”)
Broca de Impacto Martillo
3
La pared de que
material esta construida?
En paredes de yeso o
derivados no se debe
instalar.
Perfecto ! Perfecto !
Instalar en paredes de
hormigón sólido ?
Instalación en pared con pilares de madera Instalación en pared de hormigón
16
1
Los orificios posteriores
de su televisor tienen una
distancia mayor o igual a
50x50mm/2x2"
y menor o igual a
200x200mm/8x8"?
Antes de la instalación favor de leer en detalle el manual de instrucciones.
Si no comprende el manual de instrucciones, la instalación segura del producto, o si en el
montaje y/o la utilización tiene alguna duda, favor de contactarse con nuestro servicio al
cliente.
● Este producto es apto para paredes con pilares de madera, y muro de hormigón sólido -
No instalar en paredes de solo yeso.
● La capacidad de soporte de la pared debe ser cinco veces más que el peso total del
televisor y el soporte.
● Favor NO utilizar el producto de Eono para otros usos no asignados.
● La instalación incorrecta puede producir daños al producto o lesiones al usuario.
Cualquier pérdida o daño debido por la mala instalación o uso indebido, Eono no asume
ninguna responsabilidad.

Instrucciones paso a paso de su instalación
Paso 2 Instalar la placa mural
Accesorios y piezas
Paso 2A Instalación en pared con pilares de madera
Ver página 6
Atención
: Al momento de instalar el panel en la pared con pilares de madera, favor no usar los tacos/tarugos
para la pared de hormigón!
Atención:
Los dos tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa
mural en la pared se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar
con los siguientes pasos de la instalación. Luego de terminar este paso favor continuar con el paso 3 en la página 9.
Para evitar que el televisor se caerse, la dirección de la flecha debe ser hacia arriba como se muestra.
Paso 2B Instalación en pared de hormigón sólido
Ver página 8
Atención:
Los tres tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa
mural en la pared se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar
con los siguientes pasos de su instalación. Para evitar que el televisor se caerse, la dirección de la flecha debe ser
hacia arriba como se muestra.
Paso 3 Colgar y sujetar del televisor a la placa mural
Ver página 9
Antes de colgar el televisor en la placa mural, favor realizar una prueba de confiabilidad a la instalación.
Atención:
Después de colgar el televisor en el soporte mural, favor use el llave allen para apretar los
tornillos de seguridad, asegurando que no haya ningún afloje.
* Por razones de seguridad, para concluir este paso es mejor hacerlo en compañía de otra persona.
Paso 4 Funciones de regulación
Ver página 10
4-1 Regulación de nivel (+/-3°):
Use una llave allen y afloje (máximo 2 vueltas) el tornillo de nivelación que están detrás de la placa del
televisor, regule el nivel, y luego vuelva a apretar el tornillo.
4-2 Regulación del ángulo de inclinación (+5°/-10°):
Use una llave allen y afloje los 2 tornillos de inclinación, ajuste su televisor al ángulo deseado, y luego vuelva a
apretar los tornillos.
Dimensiones del producto
Ver página 11
17
Paso 1 Instalar la placa de TV al televisor
Ver página 2
Accesorios y piezas
1-1 La placa mural se divide en dos partes
1-2 Elige la configuración
1-3 Ejemplo de montaje (Para referencia)
1-4 Elegir los tornillos para el televisor
1-5 Necesito espaciadores?
No necesito, favor ver la combinación en la página 5.
Necesito, favor ver la combinación en la página 5.
1-6 Instalar la placa de tv al televisor
Tips:
Si necesita espaciadores de 2,5mm (j) combinados con tornillos de M6(e) / M8(c), favor retirar
la argolla/anillo.
Advertencia:
Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de
asfixia. Antes de comenzar la instalación, favor compruebe que todos los accesorios y piezas de repuesto estén
completas y sin daño alguno. Si faltan o están dañadas, favor de contactarse con nuestro servicio al cliente.
Atención:
No todas las piezas se utilizarán.

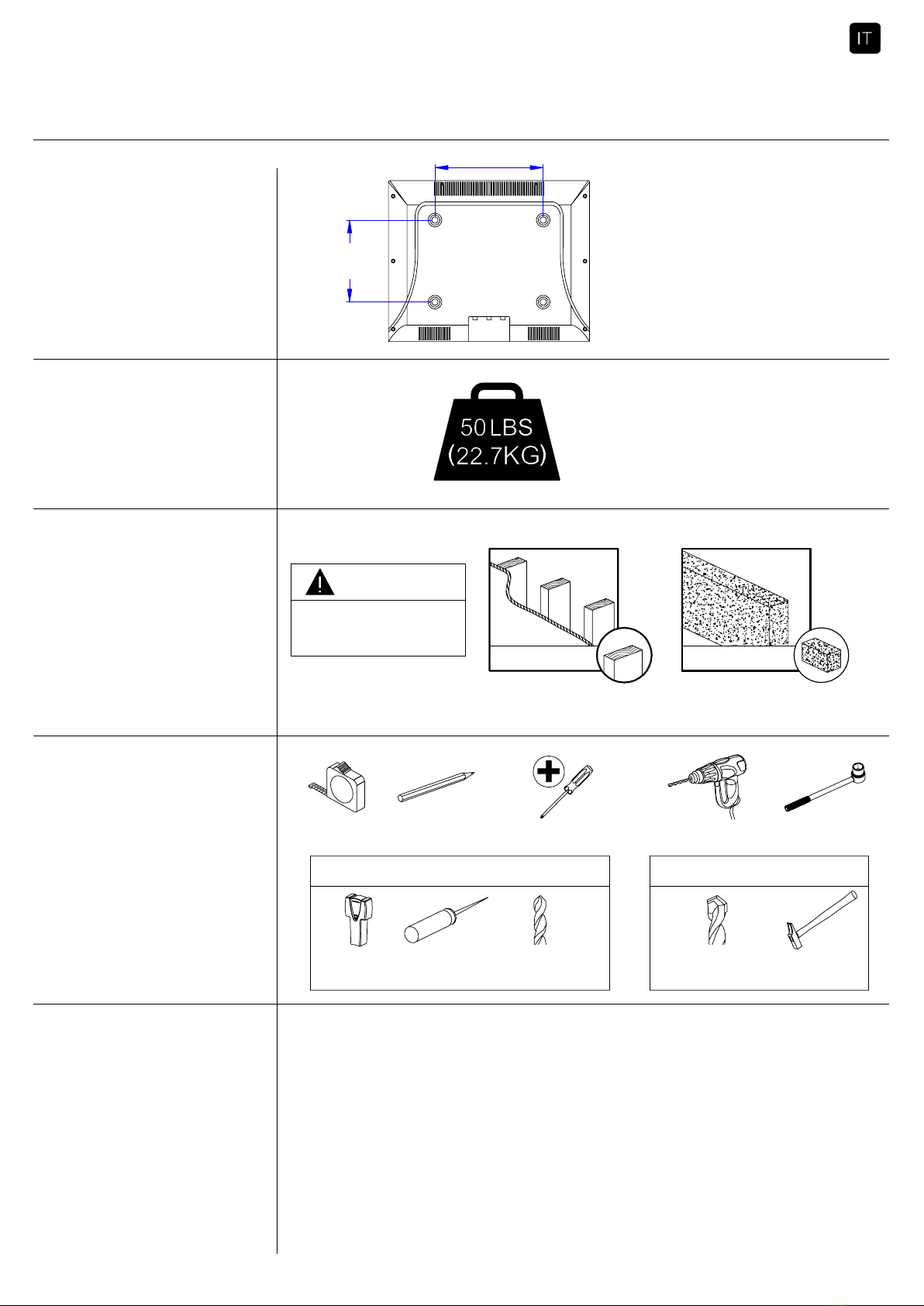

Prima di iniziare l'installazione, per prima cosa conferma se questo Supporto è ideale per la vostra TV!
2
Il tuo televisore
(inclusi accessori) pesa
totalmente inferiore a
22.7 KG (50 LBS)?
4
Utensili per
installazione
(Non incluso)
Sì - Ideale!
No - Questo supporto non va!
MAX:200mm/8"
MAX:
200mm/8"
Sì - Ideale!
No - Questo supporto non va!
Cautela:
Muro secco con i
pilastri in legno?
Metro a nastro
2M2M
5
Cautele per
sicurezza
Matita Cacciavite a croce Trapano elettrico Chiave a tubo
10mm (3/8”)
Rivelatore di
pilastro in legno Punteruolo
3mm (1/8”)
Punta da
trapano per legno
8mm (5/16”)
Punta da trapano
a percussione
Martello
3
Di che materiale è
fatto il muro?
Non installarlo in un
posto solo in cartongesso.
Ideale! Ideale!
Muro in calcestruzzo
solido ?
Installazione di pilastri in legno Installazione sui muri di calcestruzzo
18
1
La distanza dei fori di
installazione TV sono
superiore/uguale a
50x50mm/2x2"
e inferiore /uguale a
200x200mm/8x8"?
Leggi attentamente le istruzioni prima di installazione.
Se non puoi comprendere queste istruzioni o se vi sono dubbi sull'installazione sicura,
sull'assemblaggio e sull'utilizzo di questo prodotto, si prega di contattare il servizio clienti.
● Questo prodotto è progettato per pilastri in legno e muri in calcestruzzo solido - NON
installarlo in soli cartongessi.
● Il muro deve essere capace di portare almeno cinque volte il peso totale del televisore e del
supporto.
● Non applicare questo prodotto ad altri scopi non indicati da Eono.
● L'installazione errata potrebbe causare danni al prodotto o lesioni personali. Eono non si
assume alcuna responsabilità per danni o lesioni causate da installazione impropria o uso
improprio.

Istruzioni di installazione
Passo 2 Installa la piastra a muro sul muro
Accessori e parti
Passo 2A Installazione sul muro con i pilastri in legno
Vedi pagina 6
Cautela:
Quando si installa la piastra a muro sul muro con pilastri in legno, non utilizzare i tasselli per il muro
in calcestruzzo!
Cautela:
Le duo viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare
movimenti indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissate sul muro prima di eseguire
il prossimo passo. Dopo finire questo passo, va direttamente alla pagina 9 per il passo 3. Per evitare che la TV cada,
la direzione della freccia dovrebbe essere verso l'alto come mostrato.
Passo 2B Installazione sul muro in calcestruzzo
Vedi pagina 8
Cautela:
Le tre viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare
movimenti indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissata sul muro prima di eseguire
il prossimo passo. Per evitare che la TV cada, la direzione della freccia dovrebbe essere verso l'alto come mostrato.
Passo 3 Appendi e fissa la TV alla piastra a muro
Vedi pagina 9
Prima di appendere la TV alla piastra a muro, esegui un test di affidabilità dell'installazione della piastra a
muro.
Cautela:
Dopo appendere la TV alla piastra a muro, avvita bene le viti di sicurezza con un brugola
assicurando che non si allenti.
* Per la sicurezza, è meglio eseguire questo passo da due persone.
Passo 4 Regolazioni di funzione
Vedi pagina 10
4-1 Regolazione livellamento TV (±3°):
Allentare i bulloni di livellamento sul retro della piastra TV di massimo 2 giri, regolare a livello e serrare
nuovamente per fissare.
4-2 Regolazione dell'angolo di inclinazione (+5°/-10°):
Tirare la TV all'angolazione desiderata, quindi fissare bulloni di inclinazione con una chiave a brugola .
Dimensioni del prodotto
Vedi pagina 11
Passo 1 Installa la piastra TV alla TV
Vedi pagina 2
Accessori e parti
1-1 Dividila piastra a muro in due parti
1-2 Scegli Configurazione
1-3 Esempio di montaggio (per riferimento)
1-4 Seleziona viti TV
1-5 Si ha bisogno di pilastri con guarnizione?
No, vedi la combinazione nella pagina 5
.
Sì, vedi la combinazione nella pagina 5.
1-6 Installa la piastra TV al retro della TV
Suggerimento:
se è necessario combinare il pilastro con guarnizione 2,5mm (j) con la vite M6(e) / M8(c),
rimuovi l'anello interno.
19
Avvertenza:
Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se
ingoiati. Prima di iniziare l'installazione, controlla se tutti gli accessori e parti siano inclusi e non danneggiati. In
caso di perdita o danni, si prega di contattare il servizio clienti.
Nota:
Non verranno utilizzati tutte le parti incluse.
