PL2268-LK INSTALLATION INSTRUCTION
Für die Installationsanweisungen auf Deutsch, siehe Seite 10~11.
Pour l'instruction en Français, veuillez vous reporter à la page 12~13.
Para las instrucciones de la instalación en Español, favor vea la página 14~15.
Per le Istruzioni in Italiano, vedi pagina 16~17.
If you have any questions, please contact our customer service.
(PL-B2)
37"~70" Max:600x400mm/24x16"
Min:200x100mm/8x4"
TV
1 2
x1

Before getting started, let’s make sure this mount is perfect for you!
1 Is your TV VESA
equal to/greater than
200x100mm/8x4" and
equal to/less than
600x400mm/24x16"?
2 Does your TV
(including accessories)
weigh less than
132 LBS (60 KG)?
4 Installation Tools
(Not Included)
Yes --- Perfect!
No --- This mount is NOT compatible.
MAX:600mm/24"
MAX:
400mm/16"
Yes --- Perfect!
No --- This mount is NOT compatible.
CAUTION:
Drywall with
wood studs?
Band Tape
2M 2M
5 Safety Caution
Please read this instruction carefully before installation.
If you do not understand these instructions or have doubts about the safety of the
installation, assembly or use of this product, please contact customer service.
● This product is designed for use in wood stud, solid concrete, and concrete block walls
- DO NOT install into drywall alone.
● The wall must be capable of supporting five times the weight of the TV and mount
combined.
● Do not apply this product to any purpose not indicated by Eono.
● Incorrect installation may result in product damage or body injury. Eono shall
bear no responsibility for any damage or injury resulted from incorrect installation,
incorrect assembly or misuse.
Pencil ScrewdriverElectrodrill Socket Wrench
1/2"(13mm)
Stud Finder Awl 7/32"(5.5mm)
Wood Drill Bit
3/8"(10mm)
Masonry Drill Bit Hammer
1
3 What is your wall
made of?
Solid concrete or
concrete block?

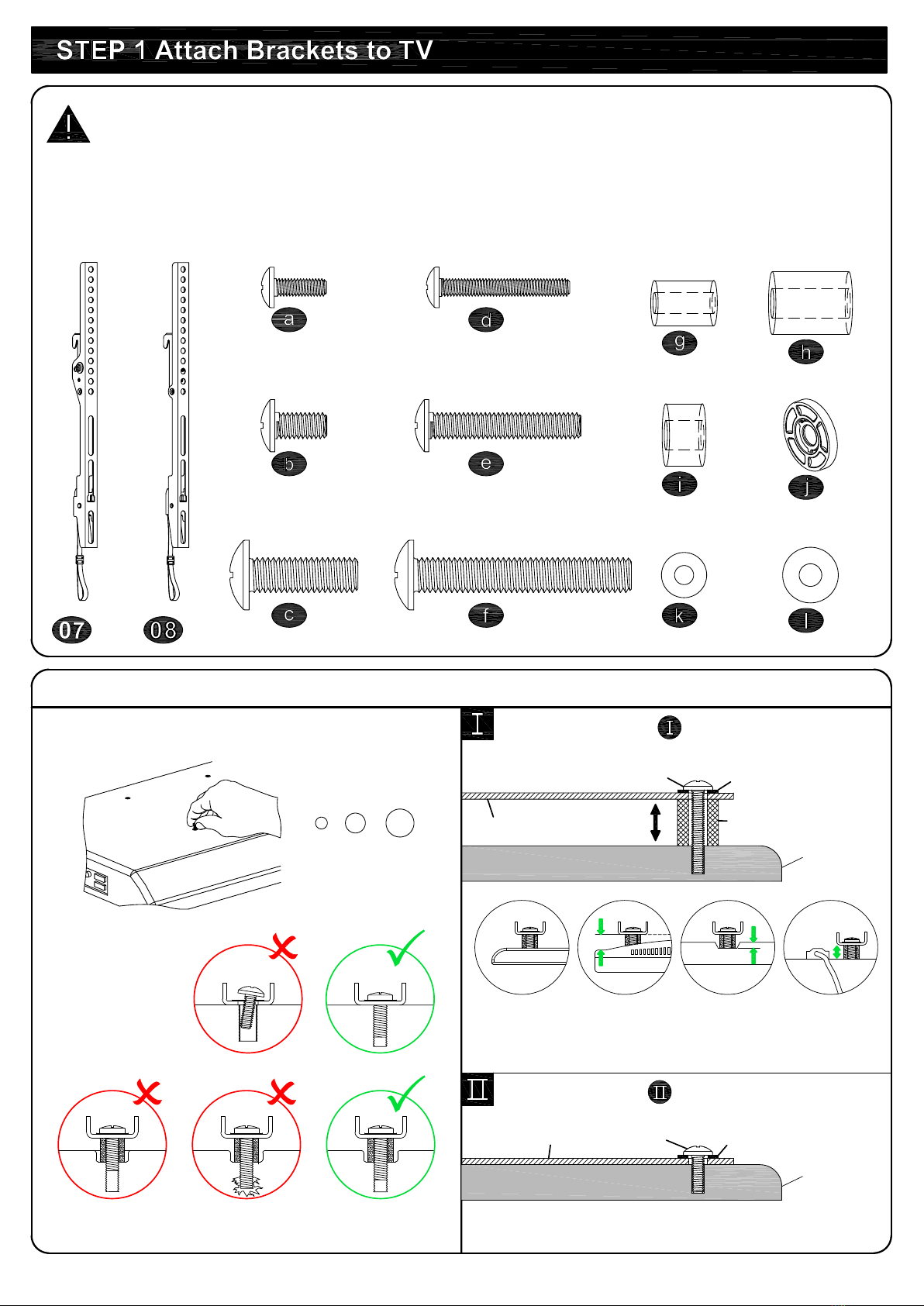

Parts and Hardware
WARNING:This product contains small items that could be a choking hazard if
swallowed. Before starting assembly, verify all parts are included and undamaged. For parts
shortage or damage, please contact customer service.
NOTE: Not all hardware included will be used.
TV Brackets
x1
M8
M6
M4
1-1 Select TV Screws
TV back
Bracket
Long Screw
Spacer
Yes, go to PAGE 3 for detailed combination.
2
1-2 Need Spacer?
Washer
x1
Highly recommended to add spacers for more
spacing between wall mount and wall.
M4x12mm
M6x12mm
M8x25mm
M4x30mm
M6x35mm
M8x45mm
M6x17mm M8x22mm
M4M6
10mm 2.5mm
Washers
Spacers
TV Screws
x4 x4
x4 x4
x4 x4
x4
x4 x4
x4 x8
x4
Bracket Washer
No, go to PAGE 3 for detailed combination.
TV back
Short Screw

3
Tips: If you need to combine M6(e) or M8(c/f) screw with 2.5mm spacer(j), you have to
remove the inner circle.

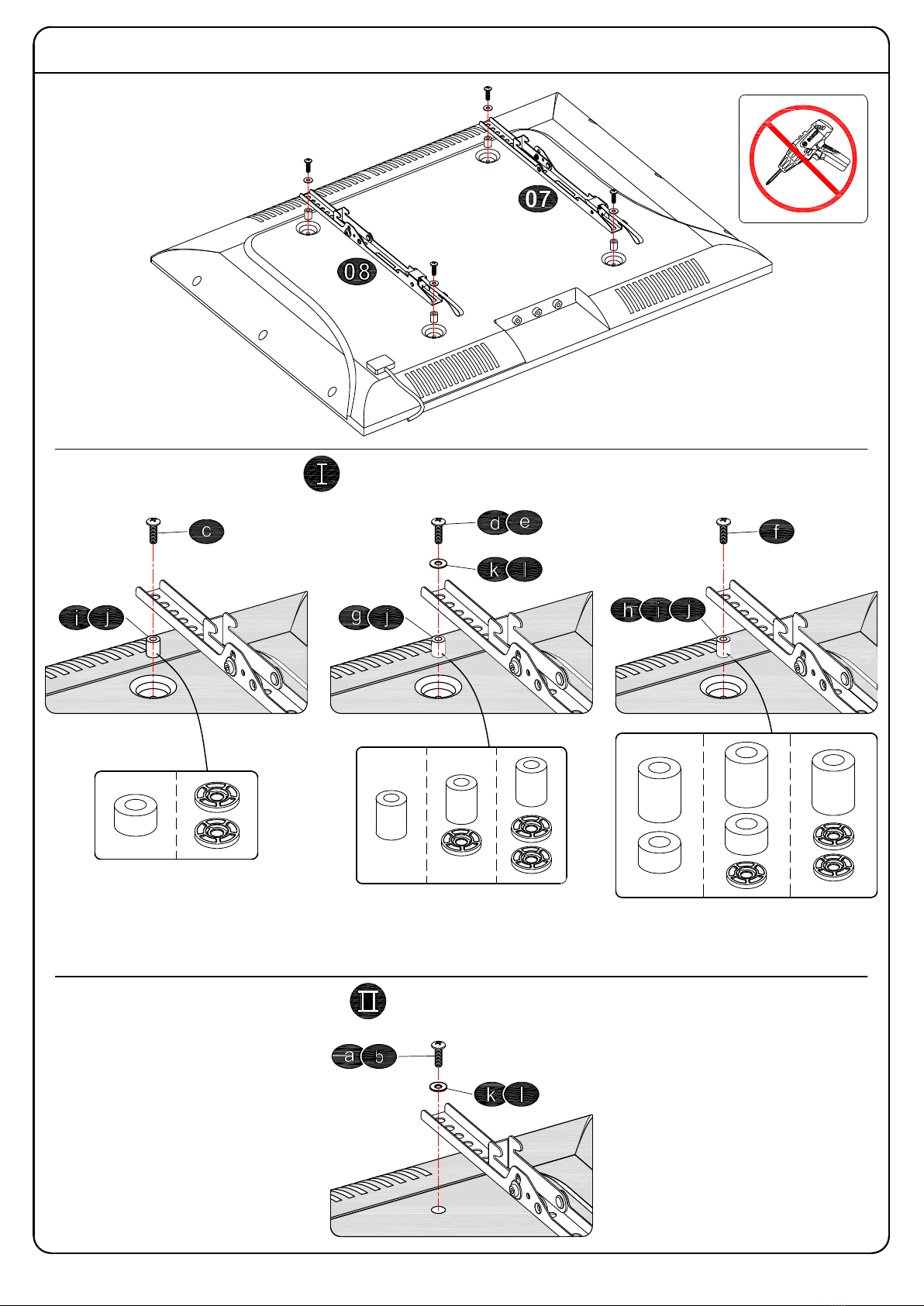

1-3 Attach the TV Brackets
Spacer(s), screw and washer
No!
Screw and washer

For wood stud installation, follow STEP 2A
For concrete installation, follow STEP 2B on PAGE 6
<16mm
(5/8") 24"(609.6mm)
/16"(406mm)
Min. Wood Stud Size:
nominal 2"(51mm)
actual 1 1/2"(38mm)
Min. Wood Stud Size:
nominal 4"(102mm)
actual 3 1/2"(89mm)
Wood Stud Installations
4

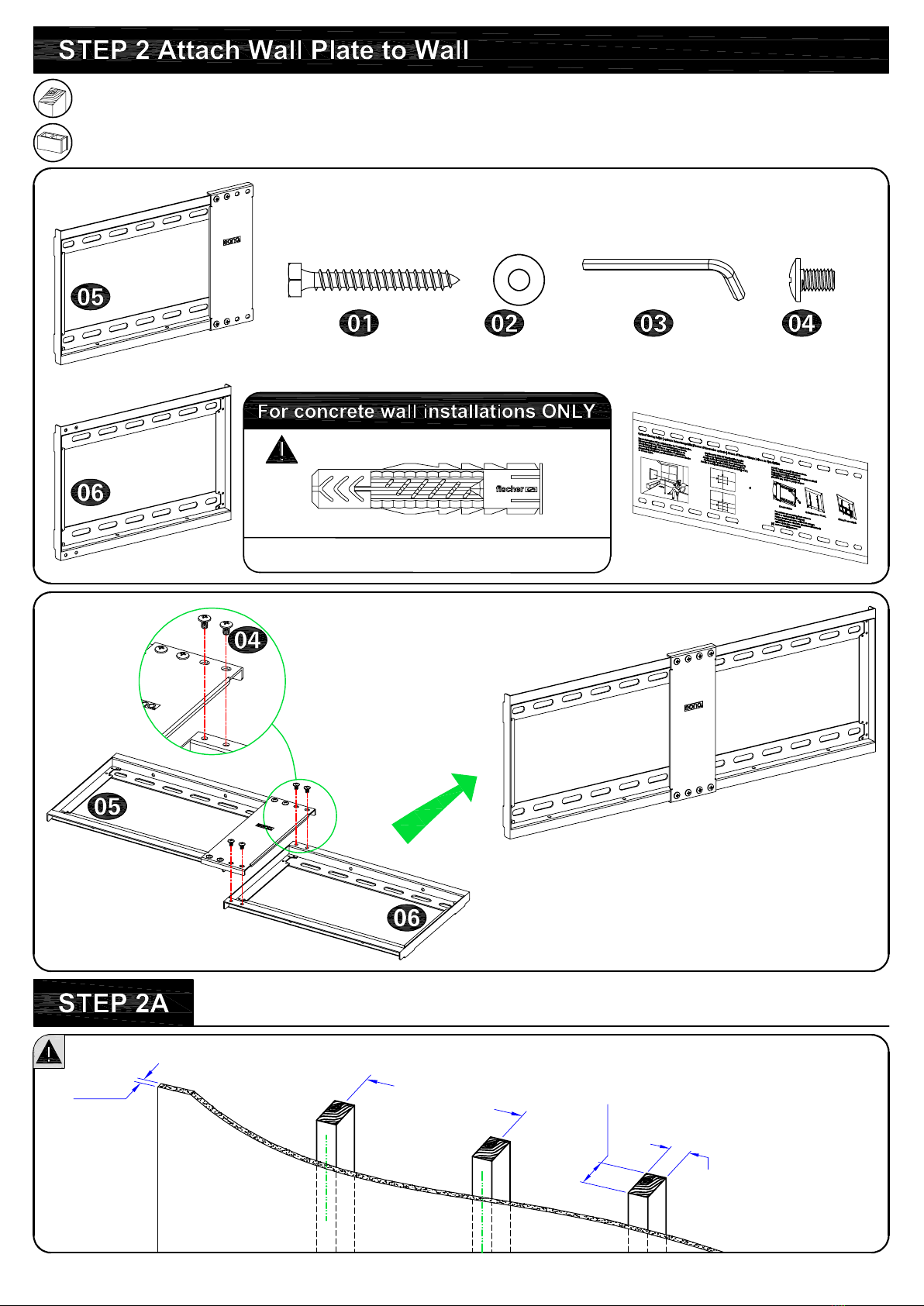

Parts and Hardware
Assemble Wall Plate
Wall plate(Left)
x1
Wall plate(Right)
x1
Wall plate unit
Lag Bolt M8x70mm M8 Washer
x6 x6 x4
M5x8mm Bolt
Allen Key
x1
Concrete Wall Anchor 6pcs
CAUTION:Do not use in drywall or wood
Fischer UX10x60 R
Mounting Template

O
Centre line
16"(406mm)
7/32"
(5.5mm)
2.5"(64mm)
Go to Step 3 on PAGE 7.
5
Centre line
Again, find another wood stud
CAUTION: To avoid potential personal injury or property damage:
All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on
to the next step.
Mounting
Template
Level

Solid Concrete or Concrete Block Installations
6
CAUTION: To avoid potential personal injury or property damage:
All 6 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on
to the next step.
Concrete Wall
Anchor
DANGER
IMPORTANT: Never drill into
the mortar between blocks.
8"(203mm)
16"(406mm)
8"(203mm)
Min.
8"(203mm)
2.5"
(64mm)
3/8"
(10mm)
3/8"
(10mm)
Mounting
Template
Level

7
132 LBS (60 KG)

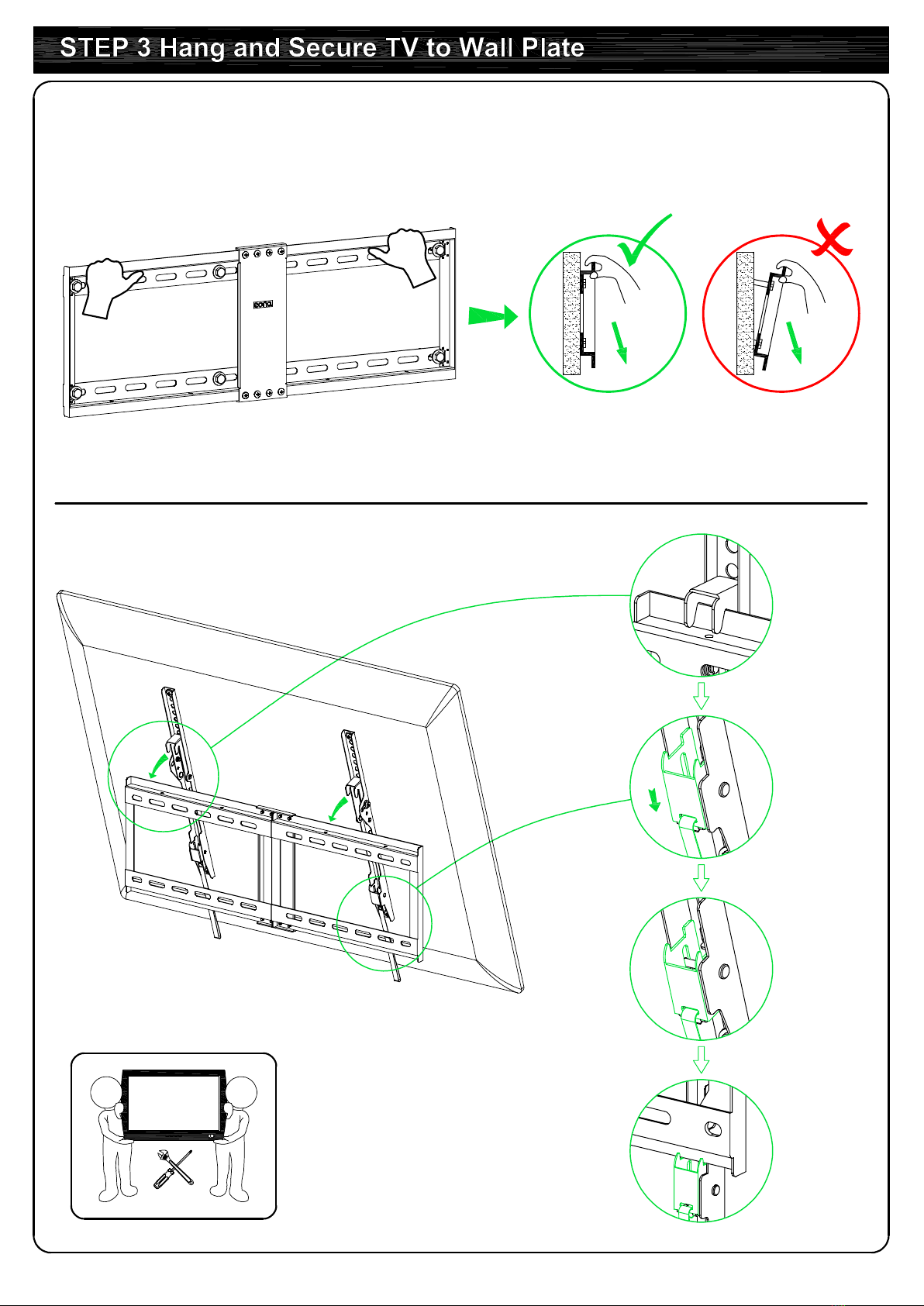

Before hanging TV, please conduct "wall plate installation integrity test" first.
TV
1 2
Pull down
Lock

8

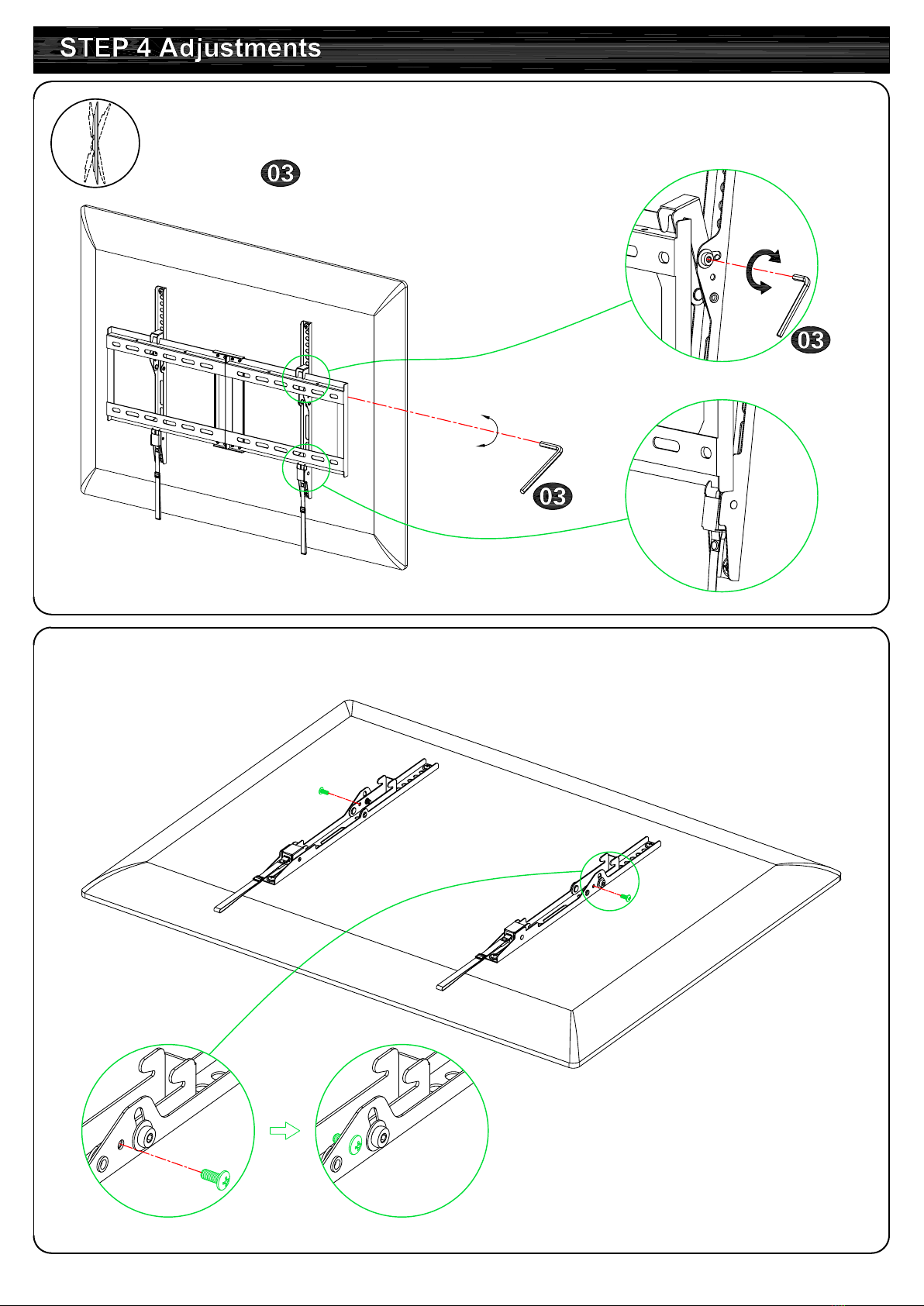

Tilting angle adjustment (0°/-8°)：
Pull TV to your desired angle then fasten 2 tilting bolts with
Allen key .
Option: To keep TV in vertical position, please use two pins to insert the holes on two
brackets respectively (as shown in below image).
0°
-8°
Tighten
Loosen

9

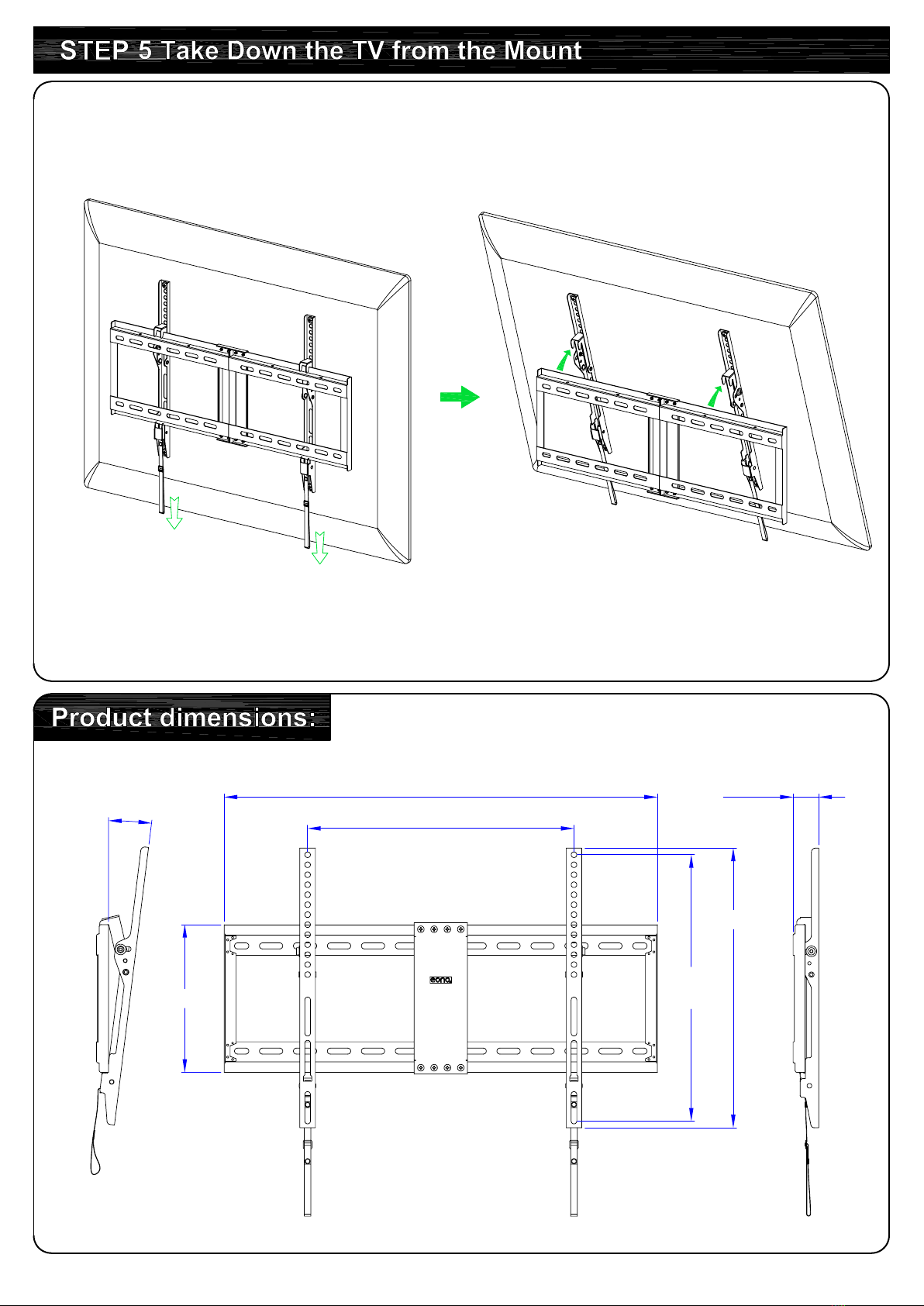

Pull down straps
MAX:600mm
651mm
222mm
MAX:
400mm
420mm
0°~ -8°
38mm

10

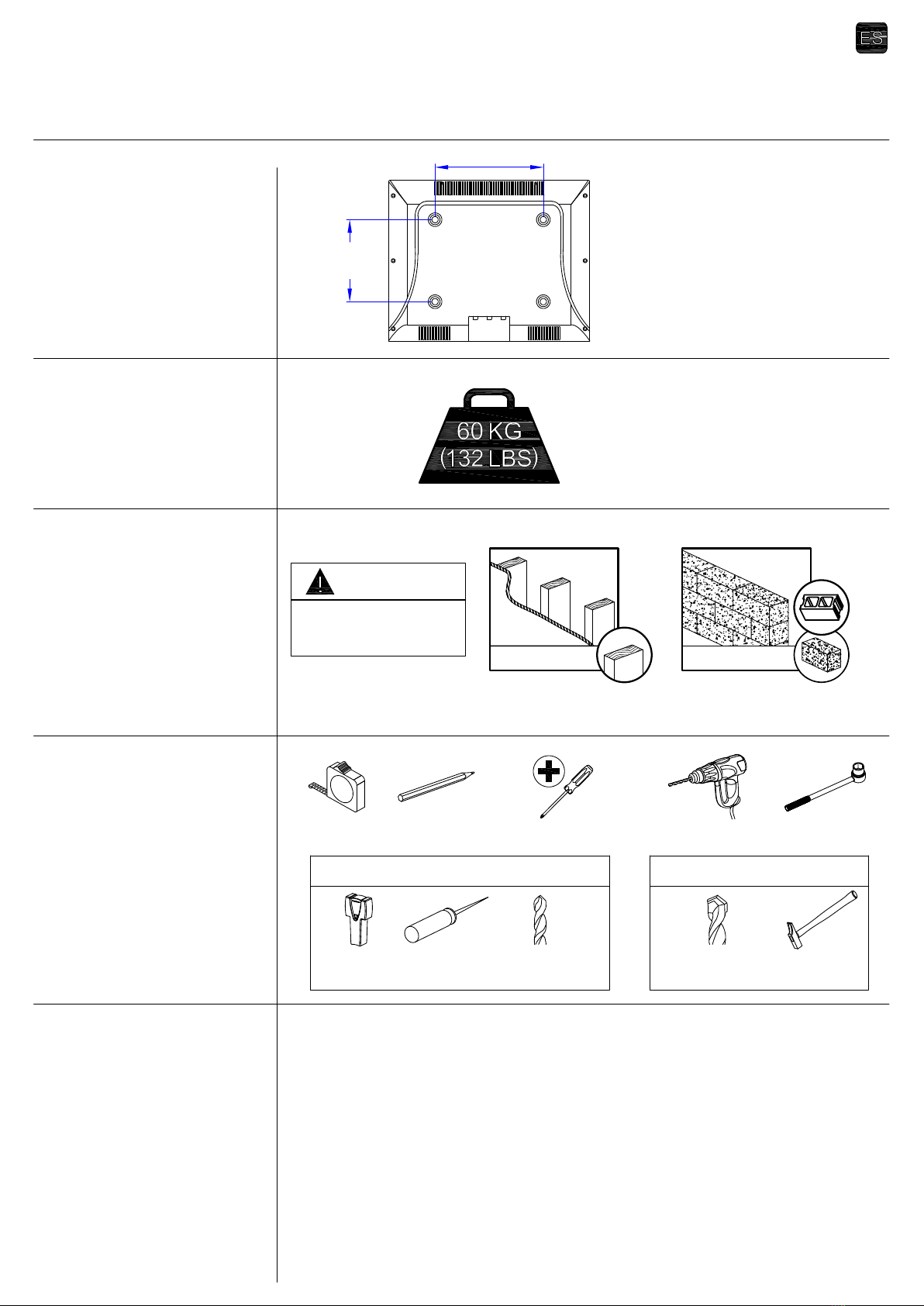

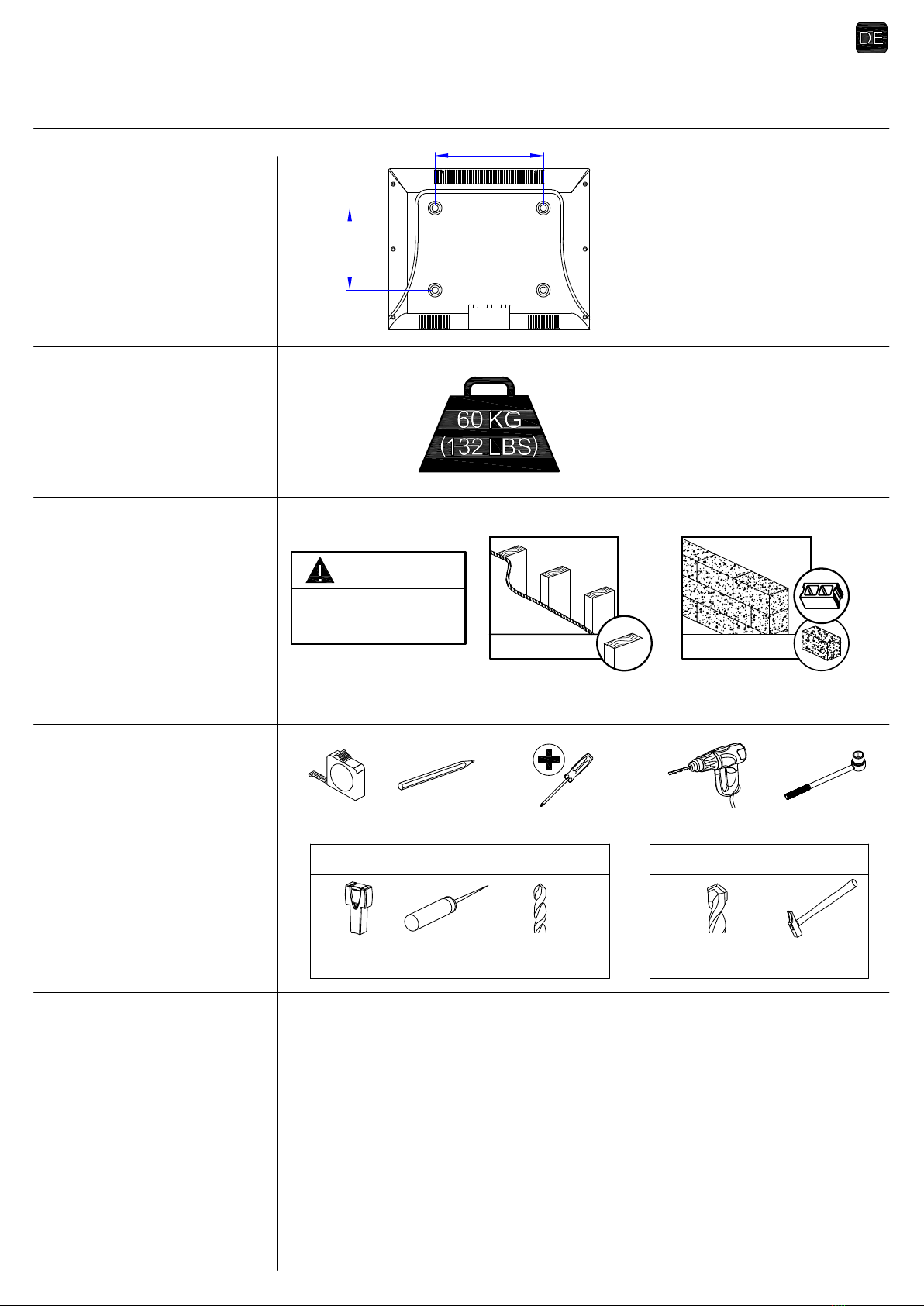

Vor der Installation bestätigen Sie bitte zuerst, ob diese Halterung für Ihr Fernsehapparat geeignet ist!
1 Ist der Abstand der
Montagelöcher von Ihrem
Fernsehapparat zwischen
200x100mm/8x4" und
600x400mm/24x16"?
2 Wiegt Ihr
Fernsehapparat (inkl.
Zubehör) weniger als
60 KG (132 LBS)?
4 Werkzeuge für
Installation
(Nicht enthalten)
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
MAX:600mm/24"
MAX:
400mm/16"
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
Vorsicht:
Gipskartonwand
mit Holzbalken?
Bandmaß
2M2M
5 Sicherheitshinweise
Bitte lesen Sie die Anweisungen sorgfältig vor der Installation durch.
Falls Sie diese Anweisungen nicht verstehen oder Zweifel bezüglich der Sicherheit der
Installation, des Zusammenbaus oder der Verwendung des Produkts haben,bitte kontaktiere
den Kundenservice.
● Dieses Produkt ist für die Installation an Wänden mit Holzträgern, Massivbeton- und
Betonblockwänden bestimmt - NICHT an einer reinen Gipskartonwand montieren.
● Die Wand muss das Fünffache des Gesamtgewichts des Fernsehapparats und der Halterung
tragen können.
● Verwenden Sie dieses Produkt nicht für einen anderen Zweck als speziell von Eono
angegeben.
● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen
an Ihrem Gerät führen. Eono haftet nicht für Schäden oder Verletzungen, die durch
unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung
verursacht wurden.
Bleistift Kreuzschlitzschraubendreher Elektrobohrer Steckschlüssel
(13mm, 1/2”)
Balkensucher Ahle 5.5mm (7/32”)
Bohreinsatz für Holz
10mm (3/8”)
Bohreinsatz für Stein Hammer
3 Woraus besteht
Ihre Wand?
NICHT an einer reinen
Gipskartonwand
anbringen.
Perfekt!
Montage von Holzbalkenwand Montage von Betonwand
Perfekt!
Massivbetonwand
oder Betonblockwand?

Installationsanweisungen
Warnung: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen
können. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile
vollständig und unbeschädigt sind. Falls Teile fehlen oder beschädig sind, wenden Sie sich bitte an den
Kundendienst .
Hinweis: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
Schritt 1 Befestigen Sie die Schienen am Fernseher Siehe Seite 2
Mitgelieferte Teile und Befestigungsmaterialien
1-1 Wählen Sie Schrauben für den Fernseher aus
1-2 Abstandhalter?
Schritt 2 Befestigen Sie die Wandplatte an der Wand
Mitgelieferte Teile und Befestigungsmaterialien
Wandplatte zusammenbauen
Schritt 2A Die Montage von Holzbalkenwand Siehe Seite 4
Vorsicht: Verwenden Sie keinen Dübel, wenn Sie eine Wandplatte an einer Holzbalkenwand installieren!
Vorsicht: Alle 4 Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes
Verrutschen der Wandplatte zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist,
bevor Sie mit dem nächsten Schritt anfangen. Fahren Sie bitte nach diesem Schritt mit 3. Schritt auf der Seite 7 fort.
Schritt 2B Die Montage von Massivbetonwand oder Betonblockwand Siehe Seite 6
Wichtige Info.: Achten Sie beim Bohren von Betonsteinwand darauf, NICHT in die Lücken zwischen den
Blöcken zu bohren!
Vorsicht: Alle 6 Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes
Verrutschen der Wandplatte zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist,
bevor Sie mit dem nächsten Schritt anfangen.
Schritt 3 Hängen und befestigen Sie den Fernseher an der Wandplatte Siehe Seite 7
Bevor Sie den Fernseher an die Wandplatte hängen, führen Sie bitte eine Sicherheitsprüfung für die
Montage der Wandplatte aus.
*Aus Sicherheitsgründen wird dieser Schritt am besten von zwei Personen gemeinsam ausgeführt.
Wenn ja, siehe Seite 3, Kombination .
Wenn nein, siehe Seite 3, Kombination .
1-3 Befestigen Sie die Fernseher-Schienen
Tipps: Wenn Sie die Schraube M6 (e) oder M8 (c / f ) mit dem 2.5mm Abstandhalter (j) kombinieren müssen,
müssen Sie den inneren Ring entfernen.
11
Tipps: Es wird dringend empfohlen, Abstandshalter
hinzuzufügen, um den Abstand zwischen der
Wandhalterung und der Wand zu vergrößern.
Schritt 4 Funktionseinstellung Siehe Seite 8
Neigungseinstellung (0°/-8°)
Verwenden Sie einen Inbusschlüssel und lösen Sie die beiden Kippschrauben gegen den Uhrzeigersinn, stellen
Sie das Fernsehgerät auf den gewünschten Winkel ein und ziehen Sie die Schrauben mit einem Schraubenschlüssel
im Uhrzeigersinn fest.
Schritt 5 Nehmen Sie den Fernseher von der Wandhalterung ab Siehe Seite 9
Produktabmessung Siehe Seite 9
Oder:
Um das Fernsehgerät in der Senkrechten zu halten, stecken Sie einen Stift in das Loch an der TV-Schiene.

Avant l'installation, veuillez assurer que ce support est adapté à votre téléviseur ou pas !
1 Est-ce que la distance
entre des trous de
montage de votre
téléviseur est plus de ou
égale à 200x100mm/8x4"
et moins de ou égale à
600x400mm/24x16"?
2 Est-ce que votre
téléviseur et des autres
accessoires pèsent
totalement moins de
60 KG (132 LBS)?
4 Outils d'installation
(Pas inclus)
Oui - Parfait !
Non - Ce support ne vous convient pas !
MAX:600mm/24"
MAX:
400mm/16"
Oui - Parfait !
Non - Ce support ne vous convient pas !
Attention:
Cloison sèche avec
montant en bois ?
Mètres à ruban
2M2M
5 Consignes de
sécurité
Avant l'installation, veuillez attentivement lire ce mode d'emploi.
Si vous ne pouvez pas comprendre ces instructions, ou si vous avez des questions sur la
sécurité de l'installation, de l'assemblage et de l'utilisation, veuillez contacter le service
client.
● Ce produit s'applique au montant en bois, au mur en béton plein et au mur en bloc de béton
creux - Ne l'installez pas à la place où il n'y a que la plaque de plâtre.
● La force portante du mur doit atteindre au moins cinq fois du poids total de votre téléviseur
et du support.
● N'utilisez pas ce produit pour des autres objectifs non désignés par Eono.
● L'installation incorrecte causera le dommage matériel ou la blessure corporelle. Eono
n'assumera aucune responsabilité pour le dommage et la blessure causés par l'installation
incorrecte ou l'utilisation inadéquate.
Crayon Tournevis Cruciforme Perforateur Clé à cliquet
(13mm, 1/2” )
Détecteur de
montant en bois Alêne 5.5mm (7/32”) Foret à bois
10mm (3/8”)
Foret de maçonnerie Marteau
3 De quels genres
matériaux le mur est fait ?
Ne l'installez PAS à la
place où il n'y a que la
plaque de plâtre.
Parfait !
Installation du montant en bois Installation du mur en béton
12
Parfait !
Mur en béton plein ou
en bloc de béton creux ?

Instruction d'installation
AVERTISSEMENT : Ce produit contient des petites pièces, en cas d'ingestion, des risques de suffocation
y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pièces sont complets et non
défectueux. S'il y a des pièces manquantes ou endommagées, veuillez contacter le service client.
ATTENTION : Les pièces fournies ne seront pas toutes utilisées durant l'installation.
Étape 1 Installer des barres verticales sur votre téléviseur Voir à la page 2
Pièces et accessoires
1-1 Choisir des vis de téléviseur
1-2 Entretoises sont nécessaires ?
Étape 2 Installer la plaque murale au mur
Pièces et accessoires
Assemblez la plaque murale
Étape 2A Installation du montant en bois Voir à la page 4
Attention: Quand vous installez la plaque murale au mur avec le poteau de bois, n'utilisez pas les chevilles!
Attention: Tous les 4 boulons tire-fond doivent être fermement serrés pour éviter le mouvement non
souhaité de la plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape
suivante. Après avoir fini cette étape, allez directement à la page 7 et continuez l'étape 3.
Étape 2B Installation du mur en béton plein ou en bloc de béton creux Voir à la page 6
Important: Quand vous percez sur bloc de béton creux, veuillez ne pas percer aux jointures des briques.
Attention: Tous les 6 boulons tire-fond doivent être fermement serrés pour éviter le mouvement non
souhaité de la plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape
suivante.
Étape 3 Suspendre et fixer votre téléviseur sur la plaque murale Voir à la page 7
Avant de suspendre votre téléviseur sur la plaque murale, veuillez tester la fiabilité de l'installation de la
plaque murale.
* Compte tenu de la sécurité, deux personnes sont nécessaires pour l'installation.
Oui, voir à la page 3, combinaison .
Non, voir à la page 3, combinaison .
1-3 Assembler des barres verticales
Remarque : Quand vous choisissez la vis M6(e) / M8(c / f ) et l'entretoise (j) de 2,5mm est nécessaire, veuillez
enlever la cercle interne.
13
Conseils: Fortement recommandé d'ajouter des entretoises
pour augmenter la distance entre le support mural du
téléviseur et le mur.
Étape 4 Ajustement de fonction Voir à la page 8
L'ajustement de l'angle d'inclinaison (0°/-8°)
Desserrer à la clé hexagonale les deux vis d'inclinaison, ajuster votre téléviseur à l'angle souhaitée et puis serrer
les vis.
Étape 5 Démonter votre téléviseur de la plaque murale Voir à la page 9
Dimensions de produit Voir à la page 9
Option:
Pour maintenir le téléviseur en position verticale, insérez une épingle dans le trou de la barre verticale.

Antes de comenzar a instalar este soporte mural para tv , favor confirme si es el adecuado para su televisor!
1 Los orificios posteriores
de su televisor tienen una
distancia mayor o igual a
200x100mm/8x4"
y menor o igual a
600x400mm/24x16"?
2 El peso de su televisor
y los demás accesorios
en total es menor a
60 KG (132 LBS)?
4 Herramientas
necesarias para su
instalación
(No incluido)
Si - Es el adecuado!
No - Este soporte no es el adecuado!
MAX:600mm/24"
MAX:
400mm/16"
Si - Es el adecuado!
No - Este soporte no es el adecuado!
Atención:
Instalar en paredes
con pilares de madera?
Cinta Métrica
2M2M
5 Advertencias de
seguridad
Antes de la instalación favor de leer en detalle el manual de instrucciones.
Si no comprende el manual de instrucciones, la instalación segura del producto, o si en el
montaje y/o la utilización tiene alguna duda, favor de contactarse con nuestro servicio al
cliente.
● Este producto es apto para paredes con pilares de madera , de hormigón sólido y de ladrillos.
- No instalar en paredes de solo yeso.
● La capacidad de soporte de la pared debe ser cinco veces más que el peso total del televisor
y el soporte.
● Favor NO utilizar el producto de Eono para otros usos no asignados.
● La instalación incorrecta puede producir daños al producto o lesiones al usuario. Cualquier
pérdida o daño debido por la mala instalación o uso indebido, Eono no asume ninguna
responsabilidad.
Lápiz Destornillador de Cruz Taladro Eléctrico Juego de llaves
(13mm, 1/2” )
Detector de
Madera Punzón 5.5mm (7/32”)
Broca para Madera
10mm (3/8”)
Broca de Impacto Martillo
3 La pared de que
material esta construida?
En paredes de yeso o
derivados no se debe
instalar. Perfecto !
Instalación en pared con pilares de madera Instalación en pared de hormigón
14
Perfecto !
Instalar en paredes de
hormigón sólido o de
ladrillos huecos?

Instrucciones paso a paso de su instalación
Advertencia: Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de
asfixia. Antes de comenzar la instalación, favor compruebe que todos los accesorios y piezas de repuesto estén
completas y sin daño alguno. Si faltan o están dañadas, favor de contactarse con nuestro servicio al cliente.
Atención: No todas las piezas se utilizarán.
Paso 1 Instalar las varillas del soportes al televisor Ver página 2
Accesorios y piezas
1-1 Elegir los tornillos para el televisor
1-2 Necesito espaciadores?
Paso 2 Instalar la placa mural
Accesorios y piezas
Montaje de placa de pared
Paso 2A Instalación en pared con pilares de madera Ver página 4
Atención: Al momento de instalar el panel en la pared con pilares de madera, favor no usar los tacos/tarugos
para la pared de hormigón!
Atención: Los 4 tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa
mural en la pared se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar
con los siguientes pasos de la instalación. Luego de terminar este paso favor continuar con el paso 3 en la página 7.
Paso 2B Instalación en pared de hormigón sólido y de ladrillos huecos Ver página 6
Información importante: Al momento de perforar la pared de ladrillo, favor no perforar en el espacio que
hay entre cada ladrillo!
Atención: Los 6 tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa
mural en la pared se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar
con los siguientes pasos de su instalación.
Paso 3 Colgar y sujetar del televisor a la placa mural Ver página 7
Antes de colgar el televisor en la placa mural, favor realizar una prueba de confiabilidad a la instalación.
* Por razones de seguridad, para concluir este paso es mejor hacerlo en compañía de otra persona.
15
Necesito, favor ver la combinación en la página 3.
No necesito, favor ver la combinación en la página 3.
1-3 Instalar las varillas del soporte
Tips: Si necesita espaciadores de 2,5mm (j) combinados con tornillos de M6(e) / M8(c / f ), favor retirar la
argolla/anillo.
Tips: Muy recomendable agregar espaciadores
para aumentar la distancia entre el soporte de
pared del televisor y la pared.
Paso 4 Funciones de regulación Ver página 8
Regulación del ángulo de inclinación (0°/-8°)
Use una llave hexagonal y afloje los 2 tornillos de inclinación, ajuste su televisor al ángulo deseado, y luego
vuelva a apretar los tornillos.
Paso 5 Quitar el televisor del soporte mural Ver página 9
Dimensiones del producto Ver página 9
Opción:
Para mantener el televisor en posición vertical, inserte un pasador en el orificio de la varilla del televisor.

Prima di iniziare l'installazione, per prima cosa conferma se questo Supporto è ideale per la vostra TV!
1 La distanza dei fori di
installazione TV sono
superiore/uguale a
200x100mm/8x4" e
inferiore /uguale a
600x400mm/24x16"?
2 Il tuo televisore
(inclusi accessori) pesa
totalmente inferiore a
60 KG (132 LBS)?
4 Utensili per
installazione
(Non incluso)
Sì - Ideale!
No - Questo supporto non va!
MAX:600mm/24"
MAX:
400mm/16"
Sì - Ideale!
No - Questo supporto non va!
Cautela:
Muro secco con i
pilastri in legno?
Metro a nastro
2M2M
5 Cautele per
sicurezza
Leggi attentamente le istruzioni prima di installazione.
Se non puoi comprendere queste istruzioni o se vi sono dubbi sull'installazione sicura,
sull'assemblaggio e sull'utilizzo di questo prodotto, si prega di contattare il servizio clienti.
● Questo prodotto è progettato per pilastri in legno, muri in calcestruzzo solido e muri di
blocco in calcestruzzo - NON installarlo in soli cartongessi.
● Il muro deve essere capace di portare almeno cinque volte il peso totale del televisore e del
supporto.
● Non applicare questo prodotto ad altri scopi non indicati da Eono.
● L'installazione errata potrebbe causare danni al prodotto o lesioni personali. Eono non si
assume alcuna responsabilità per danni o lesioni causate da installazione impropria o uso
improprio.
Matita Cacciavite a croce Trapano elettrico Chiave a tubo
13mm (1/2”)
Rivelatore di
pilastro in legno Punteruolo
5.5mm (7/32”)
Punta da
trapano per legno
10mm (3/8”)
Punta da trapano
a percussione
Martello
3 Di che materiale è
fatto il muro?
Non installarlo in un
posto solo in cartongesso.
Ideale!
Installazione di pilastri in legno Installazione sui muri di calcestruzzo
16
Ideale!
Muro in calcestruzzo
solido o muro di blocco
in calcestruzzo?

Istruzioni di installazione
Avvertenza: Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se
ingoiati. Prima di iniziare l'installazione, controlla se tutti gli accessori e parti siano inclusi e non danneggiati. In
caso di perdita o danni, si prega di contattare il servizio clienti.
Nota: Non verranno utilizzati tutte le parti incluse.
Passo 1 Installa barre verticali al televisore Vedi pagina 2
Accessori e parti
1-1 Seleziona viti TV
1-2 Si ha bisogno di pilastri con guarnizione?
Passo 2 Installa la piastra a muro sul muro
Accessori e parti
Assemblare la piastra a muro
Passo 2A Installazione sul muro con i pilastri in legno Vedi pagina 4
Cautela: Quando si installa la piastra a muro sul muro con pilastri in legno, non utilizzare i tasselli per il
muro in calcestruzzo!
Cautela: Le 4 viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare movimenti
indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissate sul muro prima di eseguire il
prossimo passo. Dopo finire questo passo, va direttamente alla pagina 7 per il passo 3.
Passo 2B Installazione sul muro in calcestruzzo o sul muro di blocco in calcestruzzo Vedi pagina 6
Importante: Quando si perfora il muro di blocco in calcestruzzo, non perforare le fessure tra i mattoni!
Cautela: Le 6 viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare
movimenti indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissata sul muro prima di
eseguire il prossimo passo.
Passo 3 Appendi e fissa la TV alla piastra a muro Vedi pagina 7
Prima di appendere la TV alla piastra a muro, esegui un test di affidabilità dell'installazione della piastra a
muro.
* Per la sicurezza, è meglio eseguire questo passo da due persone.
Sì, vedi la combinazione nella pagina 3.
No, vedi la combinazione nella pagina 3.
1-3 Installazione di barre verticali
Suggerimento: se è necessario combinare il pilastro con guarnizione 2,5mm (j) con la vite M6(e) / M8(c / f),
rimuovi l'anello interno.
17
Suggerimenti: si consiglia vivamente di
aggiungere pilastri per aumentare la distanza
tra la il supporto a parete per TV e il muro.
Passo 4 Regolazioni di funzione Vedi pagina 8
Regolazione dell'angolo di inclinazione (0°/-8°)
Allenta due viti di inclinazione con la chiave a brugola interna , regola la TV all'angolo desiderato, quindi
avvita le viti con chiave a brugola interna.
Passo 5 Togli la TV dalla piastra a muro Vedi pagina 9
Dimensioni del prodotto Vedi pagina 9
Opzione:
Per mantenere il televisore in posizione verticale, inserire un perno nel foro sulla barra verticale.
