Espa NEPTUN FL User manual

NEPTUN FL
Manual de instrucciones
Instruction manual
Manuel d’instructions
Gebrauchsanweisung
Manuale d’istruzioni
Manual de instruções
P
I
D
F
GB
E
УЯ О ЭУАА
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 1

2
MANUAL DE INSTRUCCIONES
E
Advertencia para la seguridad
Los símbolos junto con las palabras “peligro” y “atención”
indican la posibilidad de peligro como consecuencia de no respetar las prescrip-
ciones correspondientes.
PELIGRO La no advertencia de esta prescripción com-
riesgo de porta un riesgo de electrocución.
electrocución
PELIGRO La no advertencia de esta prescripción
comporta un riesgo de daño a las personas
o cosas.
ATENCIÓN La no advertencia de esta prescripción com-
porta un riesgo de daños a la bomba o a la
instalación.
1. GENERALIDADES
Las instrucciones que facilitamos tienen por objeto informar sobre la correc-
ta instalación y óptimo rendimiento de nuestras bombas.
Estas bombas son ideales para bombear agua a partir de pozos abiertos de
Ø 100 mm (4”).
Son bombas centrífugas multicelulares verticales compuestas por diversas
turbinas en serie que obtienen el mismo caudal a diversas presiones,
según el número de turbinas dispuestas. El motor eléctrico se encuentra
encapsulado en la propia bomba y es refrigerado mediante el agua de
impulsión.
Están concebidas para trabajar con aguas limpias, con un máximo de
100 gr./m3de arena en suspensión y a una temperatura máxima de 35°C.
El adecuado seguimiento de las instrucciones de instalación y uso,
así como de los esquemas de conexión eléctricos garantiza el buen
funcionamiento de la bomba.
La omisión de las instrucciones de este manual pueden derivar en
sobrecargas en el motor, merma de las características técnicas,
reducción de la vida de la bomba y consecuencias de todo tipo, acer-
ca de las cuales declinamos cualquier responsabilidad.
La bomba no puede utilizarse en una piscina mientras haya personas
bañándose.El motor contiene aceite lubricante especial, certificado
para contacto con alimentos. En caso de derrame no afecta al color
ni al olor del agua y no es perjudicial para la salud.
2. INSTALACIÓN
2.1 - Fijación
La bomba no debe descansar sobre el fondo del pozo ni quedar muy cerca
de las paredes. Para evitarlo se suspenderá con un cable a través de las
asas que existen en la parte superior. Jamás se suspenderá por el cable
eléctrico ni por la tubería de impulsión.
Es imprescindible instalar sondas de nivel para evitar que la bomba trabaje
en seco.
Para no estropear los cables, se aconseja fijarlos a la tubería de impulsión
mediante abrazaderas.
La profundidad máxima de inmersión depende del modelo de bomba.Véase
figura 2.
2.2 - Montaje de las tuberías de impulsión
Las bombas se presentan para la instalación de tuberías de 1" gas. Se
recomienda utilizar tuberías de un diámetro mayor para reducir las pérdidas
de carga.
Las tuberías jamás descansaran su peso sobre la bomba.
Se aconseja instalar una válvula de retención para evitar el vaciado de la
tubería.
2.3 - Conexión eléctrica
La instalación eléctrica debe disponer de una eficaz puesta a tierra y
debe cumplir la normativa nacional vigente.
La instalación eléctrica deberá disponer de un sistema de separación
múltiple con abertura de contactos 3 mm. La protección del sistema
se basará en un interruptor diferencial (In = 30 mA).Los motores
monofásicos llevan protección térmica incorporada que desconecta la
alimentación en caso de sobrecarga.
En el caso de motores trifásicos el usuario debe proveer la protección
térmica según las normas de instalación vigentes.
Las bombas se sirven con cable. Para su prolongación utilizar exclu-
sivamente cable H07 RN-F y empalmes de resina. Poner especial
atención para que los colores del cable de la bomba coincidan con los
de la prolongación.
Para las bombas com motores monofásicos, debe conectar el con-
densador junto con el cuadro de protección, en el exterior del pozo.
Siga las instrucciones de la figura 1 para una correcta instalación
eléctrica.
2.4 - Controles previos a la puesta en marcha inicial
Compruebe que la tensión y frecuencia de la red corresponde a la
indicada en la placa de características.
Para las versiones monofásicas compruebe que la capacidad del con-
densador sea la indicada en la placa de características.
Asegúrese que la bomba esté sumergida en el agua.
LA BOMBA NO DEBE FUNCIONAR NUNCA EN SECO.
3. PUESTA EN MARCHA
Abra todas las válvulas de paso en las tuberías.
Conecte el interruptor de suministro y la bomba se pondrá en marcha. El
agua puede tardar unos segundos en recorrer toda la longitud de tubería.
El sentido de giro de la bomba debe ser antihorario, al revés que las agujas
del reloj (visto desde el pie bomba). Por lo que la inercia de la bomba en el
momento del arranque, debe ser contraria al sentido de giro de la bomba.
Para las versiones trifásicas, si el caudal es menor al esperado, la bomba
gira al revés. Invierta dos fases en el cuadro de conexiones.
Si el motor no funciona o no extrajera agua, procure descubrir la anomalía a
través de la relación de posibles averías más habituales y sus posibles solu-
ciones que facilitamos en páginas posteriores.
4. MANTENIMIENTO
Para el correcto mantenimiento de la bomba siga las siguientes instruc-
ciones:
Desconecte la bomba de la red eléctrica antes de efectuar cualquier
manipulación.
Si la bomba va a permanecer mucho tiempo sin ser utilizada se
recomienda sacarla del pozo, limpiarla y guardarla en un lugar seco y
ventilado.
En caso de avería, la sustitución del cable eléctrico o la manipulación
de la bomba solo puede ser efectuado por un servicio técnico autori-
zado.
Llegado el momento de desechar la bomba, esta no contiene
ningún material tóxico ni contaminante. Los componentes princi-
pales están debidamente identificados para poder proceder a un
desguace selectivo.
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 2

3
INSTRUCTION MANUAL
GB
Safety precautions
This symbol together with one of the following words
“Danger” or “Warning” indicates the risk level deriving from failure to observe the
prescribed safety precautions:
DANGER Warns that failure to observe the precautions
risk of involves a risk of electric shock.
electric shock
DANGER Warns that failure to observe the precautions
involves a risk of damage to persons and/or
things.
WARNING Warns that failure to observe the precau-
tions involves the risk of damaging the pump
and/or the plant.
1. GENERAL INFORMATION
Please observe the following instructions to achieve the best pump perform-
ance possible and a trouble free installation.
These pumps are used for pumping water starting from open wells of Ø 100
mm (4").
These are self-priming vertical multistage centrifugal pumps having more
than one impeller assembled in-line. The same flow passes through each
impeller but the pressure increases each time, i.e.more impellers, more pres-
sure. The electric motor is inside the pump and it's cooled by the discharge
water.
These pumps are designed to operate with clean water, with a maximum of
sand suspension of 100 gr./m3and with a maximum temperature of 35
degrees centigrade.
Correct pump operation is assured providing the instructions on elec-
trical connection, installation and use are strictly adhered to.
Failure to adhere to the instructions can result in premature failure of
the pump and voiding of the warranty.
The pump mustn't be used in a swimming-pool while people are
swimming.The motor contains special lubricant oil, certified for con-
tact with food. In case of pouring out, the smell and the colour of
water aren't damaged and it isn't harmful for health.
2. INSTALLATION
2.1 - Fixing
The pump mustn't rest on the bottom of the well neither near the walls. To
avoid it, the pump will be hanged with a cable through the handles, which are
in the top of the pump. The pump will never be hanged by the electric cable
neither by the discharge pipe.
Is essential to fit level probes to avoid the pump working dry.
To avoid breaking cables, it's advised to fix them to the discharge pipe with
the help of brackets.
The maximum immersion level depends on the pump model. See fig. 2.
2.2 - Discharge pipe assembly
Pumps are supplied for the 1" gas pipes installation. It is recomended to use
pipes with a greater diameter to reduce the loss of load.
Pipework must be supported and not rest on the pump.
It's advised to install a check valve to avoid the pipe emptying.
2.3 - Electrical connection
The electrical installation must be effectively earthed and must comply
with the national regulations currently in force.
The electrical installation must have a multi pole isolator with minimum
3mm contact openings protected by a 30 ma.residual current detec-
tor (earth leakage trip).
The single-phase motors have built-in thermal fuse which disconnects
the power supply in the event of overload.
On three phase motors the installation of a thermal protection system
is the responsibility of the end user.
The pumps are supplied with cable.If you wish to lengthen it, use only
H07 RN-F cable and resin cable joints. Take special care to ensure
that the colours of the pump cable coincide with those of the exten-
sion.
For the single-phase versions, connect the capacitor with the protec-
tion board, on the outside of the well.

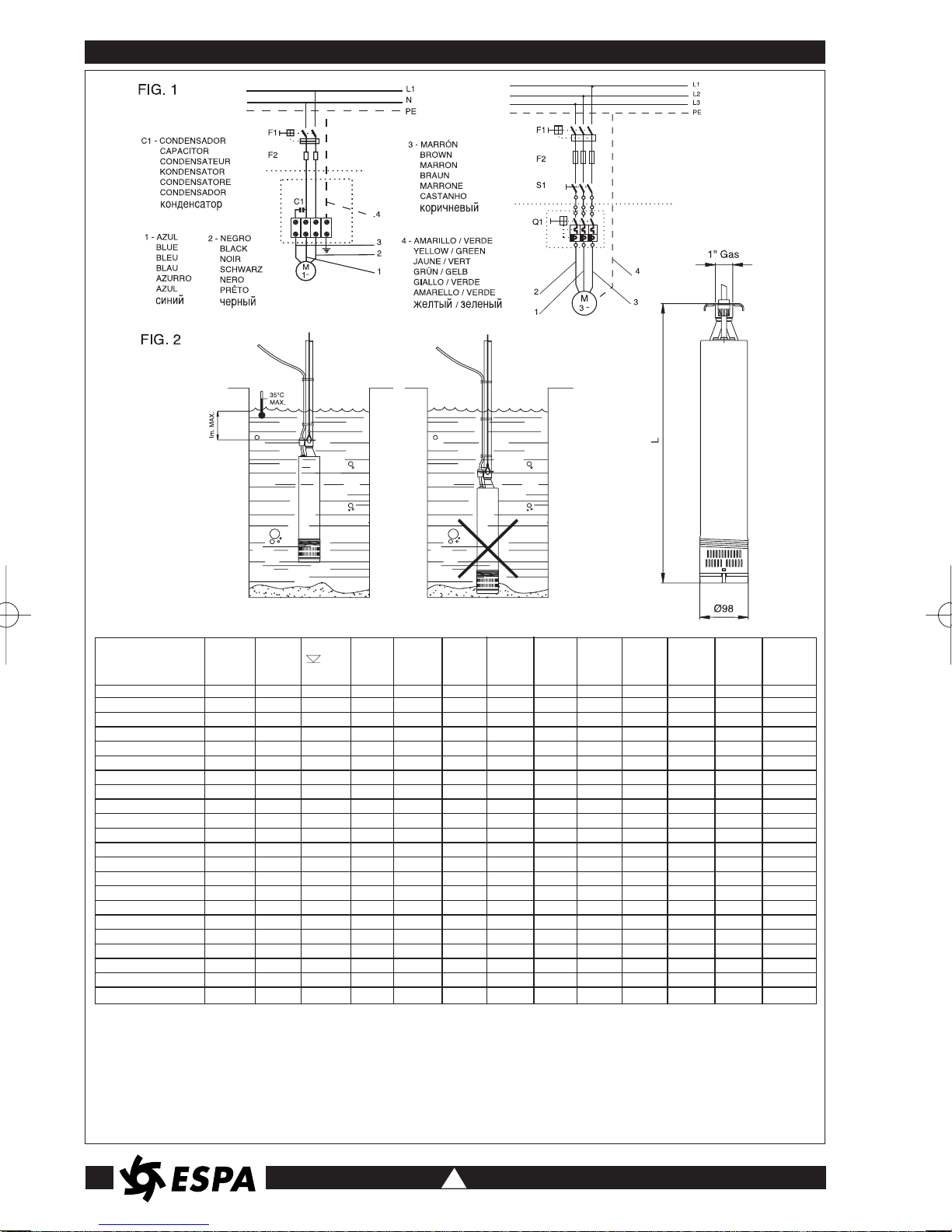

Follow instructions given on fig.1 for correct electrical connection.
2.4 - Pre-start checks
Ensure the voltage and frequency of the supply correspond to the
values indicated on the electrical data label.
For the single-phase versions check that the capacitor's capacity is as
stated on the specifications plate.
Ensure that the pump is submerged into the water.
THIS PUMP MUST NEVER BE DRY RUN.
3. STARTING
Ensure all valves in the pipework are open.
Connect power supply and the pump will start. Water could take some min-
utes to cross the length of the pipe.
The direction of rotation of the pump must be anticlockwise, that is, in the
opposite direction to the way clock hands move (viewed from the foot of the
pump). This means that the inertia of the pump at start-up must be contrary
to t he pump rotation direction.
For the three-phase versions, if the flow is less than expected the pump will
rotate in reverse. Invert two phases on the connection board.
If the pump fails to operate refer to the possible faults, causes and solutions
list for assistance.
4. MAINTENANCE
For the correct maintenance of the pump follow the following instructions :
Before carrying out any work on it, disconnect the pump from the
mains power supply.
Under normal conditions these pumps require no special or planned
maintenance.
If the pump will stay a long time without being used, it is recomend-
ed to take it off from the well, clean it and keep it in a dry and aired
place.
In the event of faults, the electric cable substitution or damage occu-
rring to the pump, repairs should only be carried out by an authorised
service agent.
When the pump is eventually disposed of, please note that it contains
no toxic or polluting material. All main components are material iden-
tified to allow selective disposal.
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 3

4
Avertissements pour la sécurité des personnes et des choses
Le symbole associè à l’un des mots : “Danger” et
“Avertissement” indique la possibilité de danger dérivant du non respect de la
prescription correspondante, suivant les spécifications suivantes :
DANGER Avertit que la non observation de la prescrip-
tension tion comporte un risque de choc électrique.
dangereuse
DANGER Avertit que la non observation de la prescrip-
tion comporte un risque de lésion ou dommage
aux personnes et/ou aux choses.
AVERTISSEMENT Avertit que la non observation de la prescrip-
tion comporte un risque de dommage à la
pompe et/ou à l’installation.
1. GÉNÉRALITÉS
Les instructions que nous donnons ont pour objet d'obtenir une installation
correcte et le meilleur rendement de nos pompes.
Ces pompes sont parfaitement adaptées au captage d'eau à partir de puits
ouverts de diamètre 100 mm.
Il s'agit de pompes centrifuges multicellulaires verticales, auto-amorçantes,
composées par diverses roues en série lesquelles obtiennent le même débit
à différentes pressions, selon le nombre de roues montées. Le moteur élec-
trique, encapsulé dans la pompe, est refroidi par le passage de l'eau au
refoulement.
Elles sont conçues pour travailler en eau claire à une température de 35ºC
maximum et peuvent supporter jusqu'à 100 g/m de sable.
Un respect sans faille des instructions d'installation et d'emploi ainsi
que du schéma de connexions électriques garantit le bon fonctionne-
ment de la pompe.
L'omission des instructions de ce manuel peut produire surcharges
au moteur, la diminution des caractéristiques techniques, la réduction
de la vie de la pompe et d'autres conséquences, dont nous déclinons
toute responsabilité.
La pompe ne peut être utilisée dans une piscine pendant que des
personnes se baignent. Le moteur contient de l'huile lubrifiante spé-
ciale de qualité alimentaire. En cas de fuite, elle n'affecte ni la cou-
leur ni l'odeur de l'eau et n'est en aucun cas dangereuse pour la
santé.
2. INSTALLATION
2.1 - Fixation

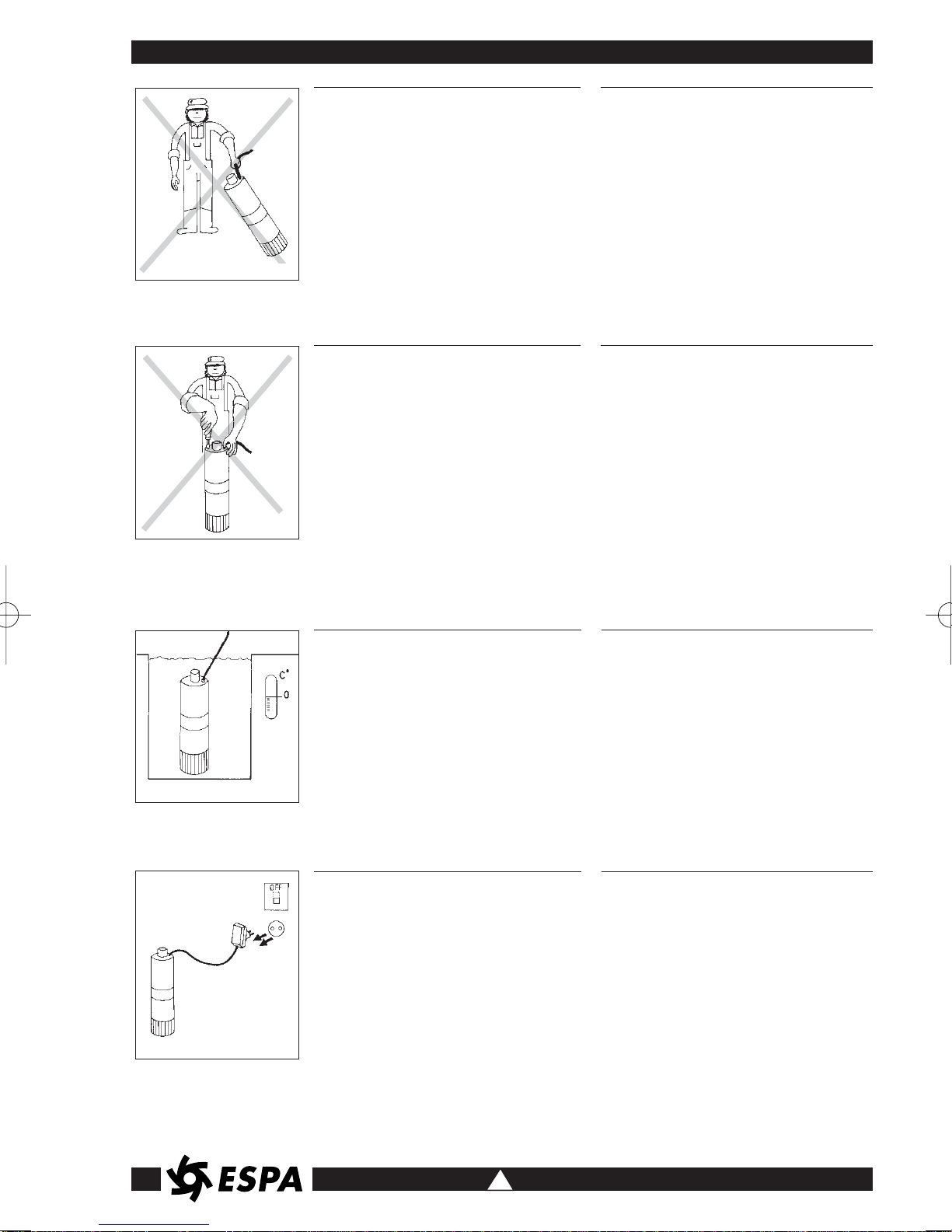

La pompe ne doit pas reposer directement au fond du puits ni être trop prés
des parois. La pompe doit être suspendue à l'aide d'un filin passant par les
anses de la partie supérieure. Ne jamais suspendre la pompe par le câble
électrique ou la tuyauterie de refoulement.
Il est indispensable d'installer des sondes de niveau pour éviter toute marche
à sec de la pompe.
Il est recommandé de fixer les câbles à la tuyauterie de refoulement à l'aide
de colliers afin de ne pas les endommager.
La profondeur maximum d'immersion diffère suivant les modèles.Voir figure 2.
2.2 - Pose des tuyaux de refoulement
Les pompes sont conçues pour recevoir une tuyauterie en 1" gas.
Cependant, il est recommandé d'utiliser des tuyaux d'un diamètre supérieur
afin de réduire les pertes de charge.
Les tuyaux ne doivent jamais reposer leur poids sur la pompe.
Il est également conseillé d'installer un clapet de retenue pour éviter que la
tuyauterie ne se vide.
2.3 - Branchement électrique
L'installation électrique doit disposer d'une mise à la terre efficace et
être conforme aux normes nationales en vigueur.
L'installation électrique devra être munie d'un système séparateur
multiple ave ouverture de contacts d'au moins 3mm. La protection du
système sera fondée sur un interrupteur différentiel (l fn = 30 ma).
Les moteurs monophasés sont munis d'une protection thermique
incorporée qui coupe l'alimentation en cas de surcharge.
Dans le cas des moteurs triphasés l'utilisateur doit la leur fournir en
se conformant aux normes d'installation en vigueur.
Les pompes sont livrées avec leur câble d'alimentation. L'adjonction de
câble ne peut être réalisée qu'à l'aide de câble type H07 RN - F et de
boîtes de jonction à résine. Il convient de respecter scrupuleusement
les couleurs des fils lors du raccordement du câble supplémentaire.
Pour les pompes avec moteurs monophasés, il est nécessaire de con-
necter le condensateur au coffret de protection, à l'extérieur du puits.
Les schémas de la Fig. 1 illustrent un branchement électrique bien fait.
2.4 - Contrôles préalables à la première mise en marche
Vérifiez si la tension et la fréquence au réseau correspondent bien à
celles indiquées sur la plaque des caractéristiques.
Pour les versions monophasées, il convient de vérifier que la capacité
du condensateur est identique à celle indiquée sur la plaque.
S'assurer que la pompe est immergée.
LA POMPE NE DOIT JAMAIS FONCTIONNER À SEC.
3. MISE EN MARCHE
Ouvrir toutes les vannes de passage existant dans les circuits d'aspiration et
de refoulement.
Brancher l'interrupteur d'alimentation électrique.Attendre quelques secondes
que l'eau remonte toute la tuyauterie.
La rotation de la pompe doit se faire dans le sens contraire des aiguilles d’une
montre (vu depuis le pied de la pompe). Ainsi l’inertie de la pompe au moment
du démarrage doit être contraire au sens de rotation de la pompe.
Pour les versiones triphasées, si le débit est inférieur au débit escompté, il
est probable que la pompe tourne à l'envers. Intervertir deux phases dans le
coffret de connexions.
Si le moteur ne démarre pas ou l'eau ne jaillisse pas au bout du tuyau, essayez
d'en détecter la raison dans le répertoire des pannes les plus courantes et leurs
éventuelles solutions, qui sont fournies dans les pages qui suivent.
4. ENTRETIEN
Les instructions suivantes permettent un entretien correct de la pompe :
Déconnecter la pompe du réseau électrique avant d'effectuer toute
manipulation.
En conditions normales, ces pomes n’ont pas besoin d’entretien.
Lors d'une période d'inactivité prolongée de la pompe, il est recom-
mandé de la retirer du puits, de la nettoyer et de la garder dans un
endroit sec et ventilé.
En cas de panne, le remplacement du câble électrique ou toute mani-
pulation de la pompe doit être effectuée par un service technique
autorisé.
Si arrive le moment de mettre au rebut la pompe, elle n'a pas aucun
matériel toxique ou contaminant. Les principaux composants sont,
comme il se doit, identifié pour pouvoir procéder avec une mise en
pièces sélective.
MANUEL D’INSTRUCTIONS
F
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 4

5
GEBRAUCHSANWEISUNG
D
Sicherheitshinweise
Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung,
Betrieb und Wartung zu beachten sind. Daher ist diese Anleitung unbedingt vor
der Montage und Inbetriebnahme vom Monteur sowie dem Betreiber zu lesen
und muß ständig am Einsatzort verfügbar sein.
Warnung vor gefährlicher Spannung
Allgemeine Gefahr für Personen
.
Gefahr für Gerät und Funktion
1. BESCHREIBUNG
Die nachfolgenden Hinweise sind zu beachten, um einen störungsfreien
Betrieb und eine lange Lebensdauer zu erhalten.
Die Pumpen sind geeignet für Brunnen mit einem Durchmesser ab 100 mm
(4 Zoll).
Acuaria sind mehrstufige Unterwassermotorpumpen mit integrierten Motoren,
die durch den Förderstrom gekühlt werden. Der Förderstrom je Typenreihe ist
gleich. Die Förderhöhe richtet sich nach der Anzahl der Laufräder.
Die Pumpen sind ausgelegt zum Fördern von klarem Wasser mit einem max.
Sandgehalt von 100 g/m und einer Temperatur von max. 35ºC.
Der einwandfreier Betrieb kann nur gewährleistet werden, wenn die
nachfolgenden Vorschriften genau beachtet werden.
Nichtbeachten kann zu Störungen und verkürzter Lebensdauer führen.
Der Betreiber trägt die Verantwortung.
Die Pumpe darf in Schwimmbecken nicht benutzt werden, wenn sich
Personen im Wasser befinden.
2. AUFSTELLUNG
Die Pumpe darf nicht mit dem Boden des Brunnens in Berührung kommen.
Wenn möglich, ist sie von Wänden entfernt zu betreiben. Sie sollte mit einem
Seil am Tragbügel befestigt, hängend montiert werden.
Um das Trockenlaufen der Pumpe zu verhindern, mub der Wasserstand im
Brunnen überwacht werden.
Die Pumpe sollte nicht am Druckschlauch hängend montiert werden. Auf
keinen Fall darf am Kabel gezogen werden.
In der Ausführung mit Schwimmerschalter kann das Niveau für Einschalten
und Ausschalten durch
Verlängern, oder Verkürzen des Schwimmerschalter-Kabels eingestellt wer-
den. Der Schalter muß sich frei bewegen können.
Bei der Ausführung ohne Schwimmerschalter muß sichergestellt sein, daß
die Pumpe nie trocken laufen kann.
Um Beschädigungen des Anschlußkabels vorzubeugen, wird empfohlen, es
mit mehreren Kabelbindern
An der Druckleitung zu befestigen.
Die max. zulässigen Eintauchtiefen sind in Tabelle 2 aufgeführt.
2.2 - Druckleitung
Die Pumpe hat eine Druckstutzen mit R 1 - Innengewinde. Die Druckleitung
kann in der gleichen, oder zur Vermeidung von Rohrreibungsverlusten in
einer größeren Nennweite ausgeführt werden.
Spannungen von Rohrleitungen sind von der Pumpe fernzuhalten.
Es wird empfohlen, einen Rückflußverhinderer direkt hinter der Pumpe
einzubauen.
2.3 - Elektrischer Anschluss
Der elektrische Anschluss darf nur von einer Elektrofachkraft vorge-
nommen werden. Die einschlägigen VDE-Vorschriften sind zu beach-
ten. Für den Personenschutz muß eine Fehlerstromschutzeinrichtung
mit einer Auslösung von 30 mA vorhanden sein.
Bei der 1-ph-Wechselstrom-Ausführung ist ein Überlastungsschutz
eingebaut.
Bei der Drehstrom-Ausführung muß der Motorschutz vom Betreiber
vorgesehen werden.
Falls das Anschlusskabel verlängert werden soll, darf nur ein Kabel
Typ H07RNF und eine Vergussmuffe verwendet werden. Diese Arbeit
darf nur von einer Elektrofachkraft vorgenommen werden.
Bei der 1-Phasen-Wechselstrom-Ausführung müssen Kondensator
und Schutzeinrichtung ausserhalb des Brunnens montiert werden.
Das Schaltschema ist in Abbildung 1 aufgeführt.
2.4 - Kontrollen vor der ersten Inbetriebnahme
Sich vergewissern, daß Spannung und Frequenz des Typenschilds
mit dem Netz übereinstimmen.
Die Größe des Kondensators muß der Angabe des Typenschilds
entsprechen.
Überprüfen, ob die Pumpe eingetaucht und frei von Lufteinschlüssen
ist. Die Pumpe darf niemals trocken laufen
3. INBETRIEBNAHME
Alle Absperrorgane öffnen.
Nach dem ersten Einschalten dauert es einige Zeit, bis Wasser die
Druckleitung passiert hat und austritt.
Vom Pumpenfuß aus gesehen, muss die Pumpe gegen den Uhrzeigersinn
drehen, so dass die Trägheit der Pumpe beim Anlauf also der Drehrichtung
der Pumpe entgegenläuft.
Falls bei der Drehstrom-Ausführung eine geringere Förderleistung, als zu
erwarten entsteht,
die Drehrichtung überprüfen und ev. durch Umklemmen der Anschlußleitung
korrigieren.
Bei Störungen den Fehler mit Hilfe der Tabelle Störungsbeseitigung suchen
und Ursache beseitigen.
4. WARTUNG
Die nachfolgenden Vorschriften sind unbedingt zu beachten:
Vor jedem Eingriff ist die Pumpe vom Netz zu trennen.
Die Pumpe benötigt keine regelmäßige Wartung.
Wenn die Pumpe längere Zeit nicht benutzt werden soll, wird emp-
fohlen, sie aus dem Wasser zu nehmen, zu reinigen und an einem
trockenem, belüfteten Ort zu lagern.
Bei Störungen, oder Veränderungen am elektrischen Anschluss soll-
ten unsere Servicepartner zu Rate gezogen werden. Bei eigenen
Eingriffen erlischt der Garantieanspruch.
Die Pumpe besteht aus recyclebaren Werkstoffen. Eine Trennung
nach Arten ist am Ende der Lebensdauer möglich.
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 5

6
MANUALE D’ISTRUZIONI
I
Avvertimenti per la sicurezza delle persone e delle cose
Questa simbologia assieme alle relative diciture:“Pericolo”
e “Avvertenza” indicano la potenzialità del rischio derivante dal mancato rispetto
della prescrizione alla quale sono stati abbinati, come sotto specificato :
PERICOLO Avverte che la mancata osservanza della
rischio di scosse prescrizione comporta un rischio di scosse
elettriche elettriche.
PERICOLO Avverte che la mancata osservanza della
prescrizione comporta un rischio di danno alle
persone e/o alle cose.
AVVERTENZA Avverte che la mancata osservanza della
prescrizione comporta un rischio di danno alla
pompa o al l’impianto.
1. GENERALITÀ
Le istruzioni che diamo hanno lo scopo di permettere la corretta installazione
e l'ottimo rendimento delle nostre elettropompe.
Queste pompe sono ideali per pompare acqua da pozzi aperti di Ø 100 mm
(4").
Si tratta di elettropompe centrifughe multicellulari verticali, autoaspirante,
composte da varie turbine in serie che forniscono lo stesso flusso a pressioni
diverse, in base al numero di turbine predisposte. Il motore elettrico è incap-
sulato nella pompa ed è raffreddato dall'acqua di mandata.
Sono progettate per lavorare con acque pulite, con una presenza di sabbia in
sospensione non superiore a 100 g/m e a una temperatura massima di
35°C.
Rispettare scrupolosamente le istruzioni d'installazione e d'uso, non-
ché gli schemi dei cablaggi elettrici, per garantire il buon funziona-
mento della pompa.
Dal mancato rispetto delle istruzioni di questo manuale possono deri-
vare sovraccarichi del motore, alterazioni delle caratteristiche tecni-
che, riduzione della vita utile della pompa e altri inconvenienti di ogni
tipo, per i quali decliniamo qualsiasi responsabilità.
La pompa non può essere utilizzata in una piscina se ci sono perso-
ne che stanno facendo il bagno.
Il motore contiene olio lubrificante speciale, omologato per venire in
contatto con gli alimenti. In caso di perdite non altera il colore né
l'odore dell'acqua e non è nocivo per la salute.
2. INSTALLAZIONE
2.1 - Fissaggio
La pompa non deve poggiare sul fondo del pozzo né essere molto vicina alle
pareti.Per evitarlo dovrà essere appesa a un cavo per i manici che si trovano
nella parte superiore. Non appenderla in nessun caso per mezzo del cavo
elettrico né della tubatura di mandata.
È indispensabile installare sonde di livello per evitare che la pompa lavori in
assenza d'acqua.
Per non danneggiare i cavi si consiglia di fissarli alla tubatura di mandata con
delle fascette.
La profondità massima di immersione dipende dal modello della pompa.
Vedere figura 2.
2.2 - Montaggio della tubatura d'impulsione
Le pompe sono predisposte per il montaggio di tubature da 1" gas. Si racco-
manda di montare tubi di diametro superiore per ridurre le perdite di carico.
Né la tubatura d'aspirazione, né quella d'impulsione devono riposare sulla
pompa.
Si consiglia di montare una valvola di ritegno per evitare lo svuotamento della
tubatura.
2.3 - Collegamento elettrico
L'impianto elettrico deve essere dotato di una messa a terra idonea e
adempiere alle normative nazionali in vigore.
L'installazione elettrica dovrà disporre di un sistema a separazione
multipla, con apertura dei contatti di almeno 3 mm. La protezione del
sistema si baserà su un interruttore differenziale (l fn = 30 ma).
I motori monofase sono dotati di salvamotore incorporato di tipo ter-
mico, che disconnette l'alimentazione in caso di sovraccarico.
In quelli trifasici, invece, è l'utente che debe provvedere alla stessa in
base alle norme d'installazione vigenti.
Le pompe sono fornite complete di cavo elettrico. Per eventuali prol-
unghe usare esclusivamente cavi H07 RN-F e attacchi di resina.
Attenzione: i colori del cavo della pompa devono coincidere con quel-
li della prolunga.
Nelle pompe con motore monofase, collegare il condensatore insieme
al quadro di protezione, all'esterno del pozzo.
Gli schemi della Fig. 1 agevolano un corretto collegamento elettrico.
2.4 - Controlli previ alla messa in marcia iniziale
Verificare che la tensione e la frequenza della rete corrispondano con
quelle indicate sulla piastrina delle caratteristiche.
Per i modelli monofase, verificare che la capacità del condensatore
sia la stessa indicata nella targhetta segnaletica.
Controllare che la pompa sia sommersa in acqua.
LA POMPA NON DEVE MAI FUNZIONARE A SECCO.
3. MESSA IN MARCIA
Aprire tutti i rubinetti d'intercettazione delle tubature.
Agire sull'interruttore di alimentazione e la pompa si metterà in moto.L'acqua
può impiegare alcuni secondi per percorrere l'intera lunghezza della tubatura.
Il senso di rotazione della pompa deve essere antiorario, cioè deve girare al
contrario delle lancette dell’orologio (visto dal piede pompa). Quindi, l’inerzia
della pompa nel momento dell’avviamento deve essere contraria al senso di
rotazione della pompa.
Nei modelli trifase, se la portata è minore di quella prevista, la pompa girerà
al contrario. Invertire due fasi nel quadro di connessione.
Se il motore non funzionasse o non estraesse acqua cercare di scoprire
l'anomalia attraverso l'elenco delle avarie più comuni e delle loro possibili
soluzioni, che forniamo in pagine posteriori.
4. MANUTENZIONE
Per il buon funzionamento della pompa, rispettare le seguenti istruzioni:
Staccare la pompa dalla rete elettrica prima di eseguire qualsiasi
intervento.
Le nostre pompe non hanno bisogno di nessuno manutenzione speci-
fica o programmata.
Se la pompa deve rimanere inutilizzata per un lungo periodo, si rac-
comanda di toglierla dal pozzo, di pulirla e di conservarla in un luogo
asciutto e ventilato.
In caso di guasto, la sostituzione del cavo elettrico o gli interventi sulla
pompa potranno essere realizzati solo da un servizio di assistenza
tecnica autorizzato.
Quando sarà il momento di mettere fuori servizio la pompa, si ricordi
che non contiene prodotti tossici né inquinanti. I componenti principali
sono debitamente contrassegnati per poter effettuare uno smantella-
mento differenziato.
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 6

7
MANUAL DE INSTRUÇÕES
P
Advertência para a segurança de pessoas e coisas
Esta simbologia junto das palavras “Perigo” e “Atenção”,
indicam a possibilidade de perigo em consequência do desrespeito pelas pres-
crições correspondentes.
PERIGO A inadvertência desta prescrição comporta
de perigo de electrocussão.
electrocussão
PERIGO A inadvertência desta prescrição comporta
riscos humanos e materiais.
ATENÇÃO A inadvertência desta prescrição comporta o
perigo de danos à bomba ou na instalação.
1. GENERALIDADES
As instruções que lhe facultamos têm por objectivo obter a correcta insta-
lação e óptimo rendimento das nossas electrobombas.
Estas bombas são ideais para bombear água a partir de poços abertos de
diâmetro superior a 100 mm (4").
São bombas centrífugas multicelulares verticais, autoferrantes, compostas
por diversos impulsores em série que obtèm o mesmo caudal a diversas
pressões, dependendo do número de impulsores instalados. O motor eléctri-
co encontra-se capsulado no interior da bomba sendo refrigerado pela
própria água bombeada.
São concebidas para trabalhar com águas limpas, com um máximo de
100 g/m de areia em suspensão, a uma temperatura máxima de 35ºC.
O adequado seguimiento das instruções de instalação e uso, assim
como dos esquemas de ligações eléctricas garantem um bom funcio-
namento da bomba.
O não cumprimento das instruções deste manual podem derivar em
sobrecargas no motor, alteração das características técnicas,
redução do tempo de vida útil da bomba e consequências de todo o
tipo, sobre as quais o fabricante declina toda e qualquer responsabi-
lidade.
A bomba não deve ser aplicada em piscinas enquanto estiver a ser
utilizada por banhistas.
O motor contém óleo lubrificante especial, certificado para contacto
com alimentos. Em caso de derrame não afecta a cor nem o odor da
água e não é perjudicial para a saúde.
2. INSTALAÇÂO
2.1 - Fixação
A bomba não deve ser instalada em repouso no fundo do poço, nem muito,
próxima das paredes. Para o efeito, a bomba deverá ser suspensa com um
cabo através das asas que existem na parte superior. A bomba nunca dev-
erá ser suspensa pelo cabo eléctrico ou pela canalização de impulsão.
É indispensável a instalação de sondas de nível para evitar que a bomba tra-
balhe em seco.
Para não trilhar ou danificar os cabos, aconselha-se a sua fixação á canal-
ização de impulsão (tubo de saída) mediante abraçadeiras.
A profundidade máxima de imersão depende do modelo de bomba.Ver figura 2.
2.2 - Montagem dos tubos de compressão
As bombas estão preparadas para a instalação de tubos de 1" gás.
Recomenda-se a utilização de canalizações de diâmetro superior para
reduzir as perdas de carga.
Nem a tubagem de aspiração nem a de compressão devem ficar apoiadas
na bomba.
Aconselha-se a instalação de uma válvula de retenção para evitar o retorno
de água na canalização.
2.3 - Ligação eléctrica
A instalação eléctrica debe dispor de uma eficaz ligação á terra
devendo ser aplicada a normativa em vigor para este tipo de insta-
lações.
A instalação eléctrica deverá dispor de um sistema de separação
múltipla com abertura de contactos de pelo menos 3 mm.A protecção
de sistema basear-se-à num interruptor diferencial (l fn = 30 ma).
Os motores monofásicos têm protecção térmica incorporada, que
interrompe a alimentação eléctrica em caso de sobrecarga.
No caso dos motores trifásicos a protecção deve ser prevista pelo
utilizador segundo as normas de instalação vigentes.
As bombas são fornecidas com cabo. Para o seu prolongamento
utilizar exclusivamente cabo H07 RN-F e emendas de resina ou man-
gas termorretrácteis.Ter especial atenção para que a cor dos condu-
tores do cabo da bomba coincidam com a cor dos condutores do
cabo da extensão.
Para as bombas com motores monofásicos deve ligar-se o conden-
sador ao quadro de protecção no exterior do poço.
Os esquemas da Fig. 1 facilitam a correcta ligação eléctrica.
2.4 - Controles prévios ao arranque inicial
Comprove que a tensão e frequência de rede correspondem às indi-
cadas na placa de características.
Para as versões monofásicas comprove que a capacidade do con-
densador é a indicada na placa de características.
Assegure-se que a bomba está submersa na água.
A BOMBA NUNCA DEVE FUNCIONAR EM SECO.
3. ARRANQUE
Abra todas as válvulas de passagem da instalação.
Ligando o interruptor de abastecimento, a bomba entra em funcionamento. A
água pode demorar uns segundos a percorrer todo o comprimento da
tubagem.
O sentido de giro da bomba deve ser anti-horário, ao contrário dos ponteiros
do relógio (visto desde o pé da bomba). Portanto, a inércia da bomba no
momento do arranque deve ser contrária ao sentido de giro da bomba.
Para as versões trifásicas, se o caudal for inferior ao esperado, a bomba está
a girar em sentido contrário. Inverter duas fases no quadro de alimentação.
Se o motor não arranca ou não sai água na ponta da tubagem procure
descobrir a anomalia através de relação de avarias mais habituais e suas
possíveis resoluções que facilitamos em páginas seguintes.
4. MANUTENÇÂO
Para uma correcta manutenção da bomba siga as seguintes instruções :
Desligue a bomba da rede eléctrica antes de efectuar qualquer
manuseamento.
Se a bomba vai permanecer muito tempo sem ser utilizada
recomenda-se retirá-la do poço, limpá-la e guardá-la num lugar
seco e ventilado.
Em caso de avaria, a substituição do cabo eléctrico ou o manu-
seamento da bomba só deverá ser efectuado por um técnico auto-
rizado.
No final do tempo de vida útil da bomba, esta não contém nenhum
material tóxico nem contaminante.Os principais componentes estão
devidamente identificados para se poder fazer uma deposição
selectiva.
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 7

8
Эти символы вместе со словами "Опасно" или "Осторожно"
показывают степень риска при несоблюдении мер предосторожности:
ОАО озможность поражения электротоком при
несоблюдении мер предосторожности
ОАО озможность поражения людей и/или повреждения
предметов.
А озможность повреждение насоса и / или оборудования
1. Основные сведения
ожалуйста, изучите инструкцию в целях лучшего использования насоса и
его безопасной эксплуатации.
Neptun - погружной моноблочный центробежный насос. спользуются для
перекачивания воды из открытых водоемов, колодцев и скважин с минимальным
диаметром 100 мм (4 "). абочие колеса насоса имеют свободный (плавающий)
ход, позволяющий уменьшить их износ при большем содержании песка.
Однофазное исполнение имеет встроенную тепловую защиту с автоматическим
перезапуском. отор обладает свойством внутреннего охлаждения.
Эти насосы предназначены для чистой воды, с содержанием твердых частиц до
100 гр./м3 во взвешенном состоянии, с максимальной температурой 350.
У: правильная работа насоса обеспечивается при
соблюдении инструкции по установке и эксплуатации.
ОАОЬ: несоблюдение инструкции может привести к повреждению
насоса. асос не должен находиться в водоеме, где могут плавать люди.
мазочные материалы в двигателе - не ядовиты.
2. Установка
репление
асос не должен устанавливаться на дно и касаться стен скважины. тобы
избежать этого, насос должен подвешиваться при помощи троса через
специальные кронштейны, которые находятся в верхней части.
асос запрещено подвешивать за электрокабель и трубопровод.
о избежании повреждения электрокабеля рекомендуется закрепить его на
трубопроводе хомутами.
аксимальная глубина погружения зависит от модели насоса. мотрите fig. 2.
3. Оборудование напорного трубопровода
рисоединительный диаметр напорного патрубка 1 " с внутренней резьбой.
рубопровод не должен опираться на насос.
екомендуется устанавливать обратный клапан для предотвращения
опорожнения трубопровода.

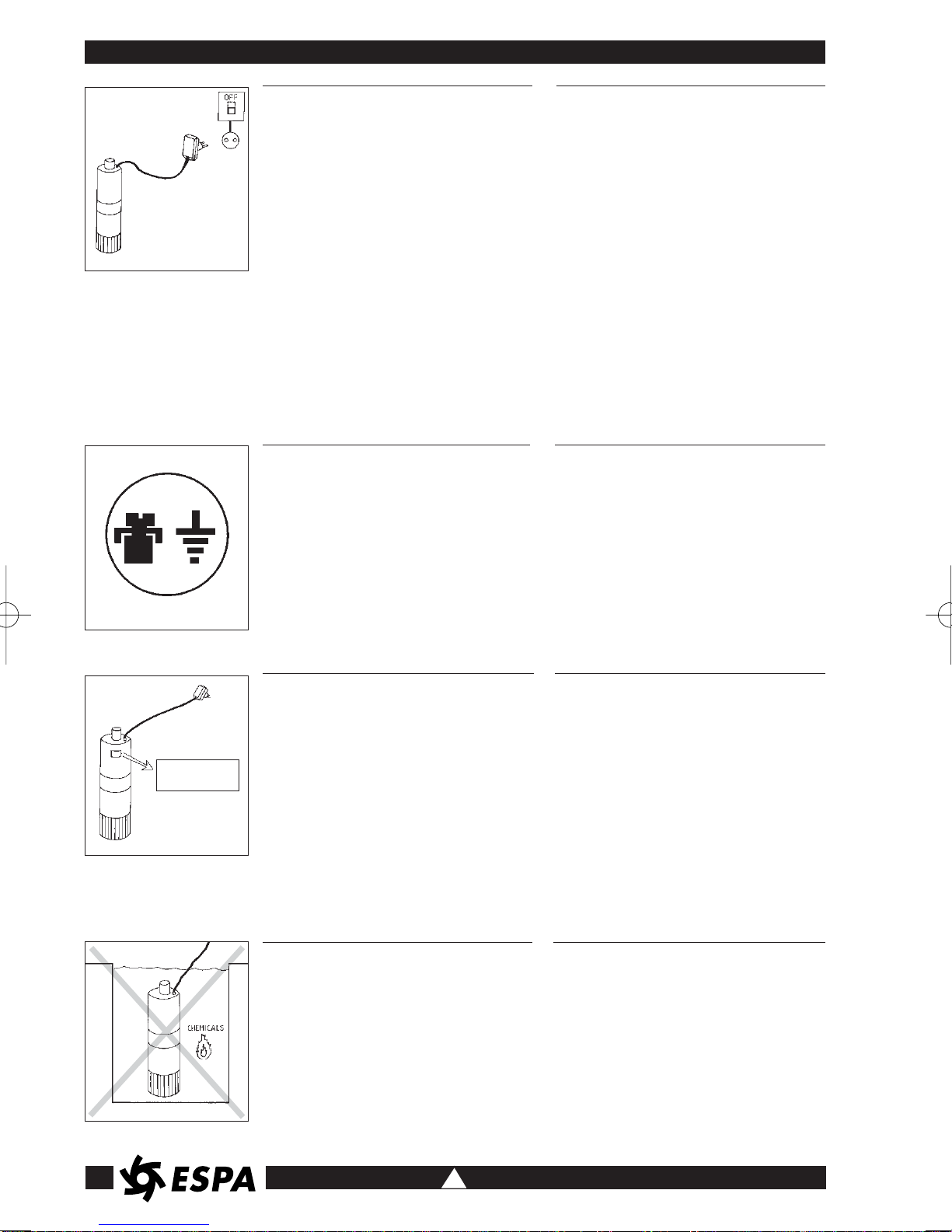

4. Электрическое соединение
ОАО: риск поражения электротоком.
Электрооборудование должно быть с эффективным заземлением и
соответствовать национальным правилам.
асос должен быть снабжен высокочувствительным дифференциальным
выключателем (Iv=30mA).
Однофазные двигатели имеют встроенную тепловую защиту от
перегрузок.
а трехфазных двигателях устанавливают тепловую защиту пользователи.
асосы снабжены электрокабелем. сли ы желаете удлинить его,
используйте только кабель H07 RN и кабельные соединения.
ледуйте инструкции, данные на fig 1. для правильного подключения к
электросети.

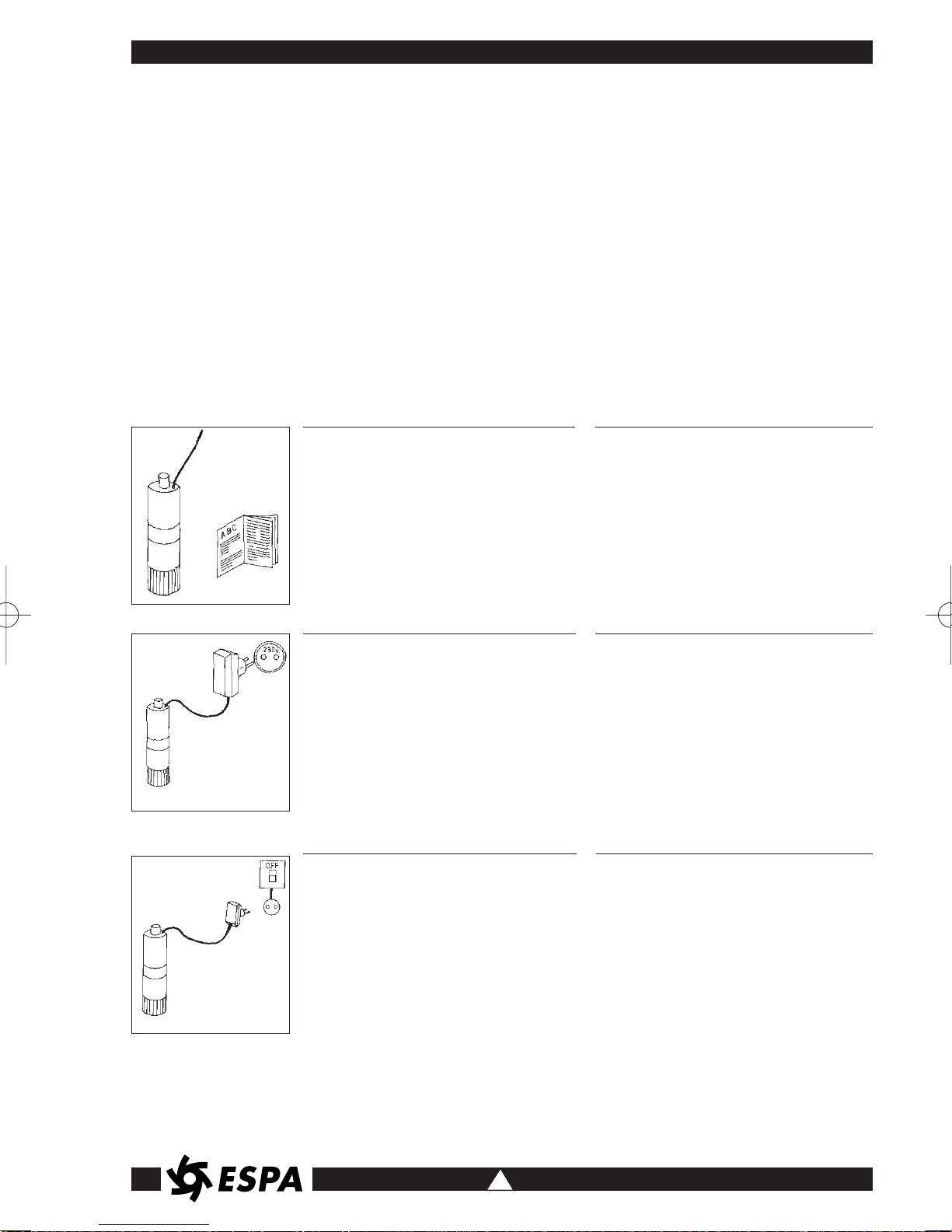

5. онтроль перед запуском
ОООО: Убедитесь, что частота и напряжение сети соответствуют
данным насоса.
Убедитесь, что насос полностью погружен.
АО ОА  О АОАЬ  О!
6. абота
Убедитесь, что все клапаны в трубопроводе открытые.
одключите электропитание. ри первом пуске вода появится в местах
потребления через некоторое время после включения насоса.
ля трехфазных моделей, если обнаружится, что поток меньше ожидаемого –
значит направление вращения электродвигателя неправильное.
роверьте, чтобы обеспечивалось вращение двигателя в соответствии с
обозначенным направлением. ри неправильном направлении вращения
трехфазных двигателей переставьте местами любые две фазы.
сли в работе насоса появились какие-то отклонения от нормы – обратитесь к
писку возможных неисправностей и способов их устранения.
7. ранение
сли насос не работает длительный период, рекомендуется, слить воду, очистить
и сохранять в сухом, хорошо проветриваемом помещении.
нимание:  случае повреждения насоса или кабеля ремонт обеспечивает
мастер по обслуживанию.
ехника безопасности
1) асос не
включается
2) асос работает, но
нет потока.
3) асос
останавливается
произвольно.
4) асос не дает
паспортной
производительнос
ти.
1234
Устранение
роверьте предохранитель и другие защитные приборы
роверьте высоту установки насоса
роверить величину сетевого напряжения и указанного на насосе
роверить геометрическую высоту и потери напора
ыключить тепловую защиту или ждать охлаждения насоса
оединить трубу с напорным патрубком насоса
Уменьшить проходное сечение клапана на напорном трубопроводе
Очистить фильтр
дать пока уровень воды не достигнет первоначального
оменять направление клапана
Обратитесь в сервисный центр
Обратитесь к электросхеме
аменить дефектный участок
роверить кабель
О озможных неисправностей и способы их устранения
X
X
X
X
XX
X
XX
X
XX
X
X
XX
X
X
еисправности
еисправность в электросети
Упал уровень воды
есоответствующее напряжение
Общая манометрическая высота больше паспортной
рабатывание тепловой защиты
ассоединение напорного трубопровода
Уменьшение уровня воды в колодце
абился фильтр на всасывании
Отключился поплавковый выключатель
еправильно установлен обратный клапан
зношенны рабочие колеса
еправильно соединен конденсатор
(однофазный вариант)
овреждение напорного патрубка
овреждение кабеля
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 8

9

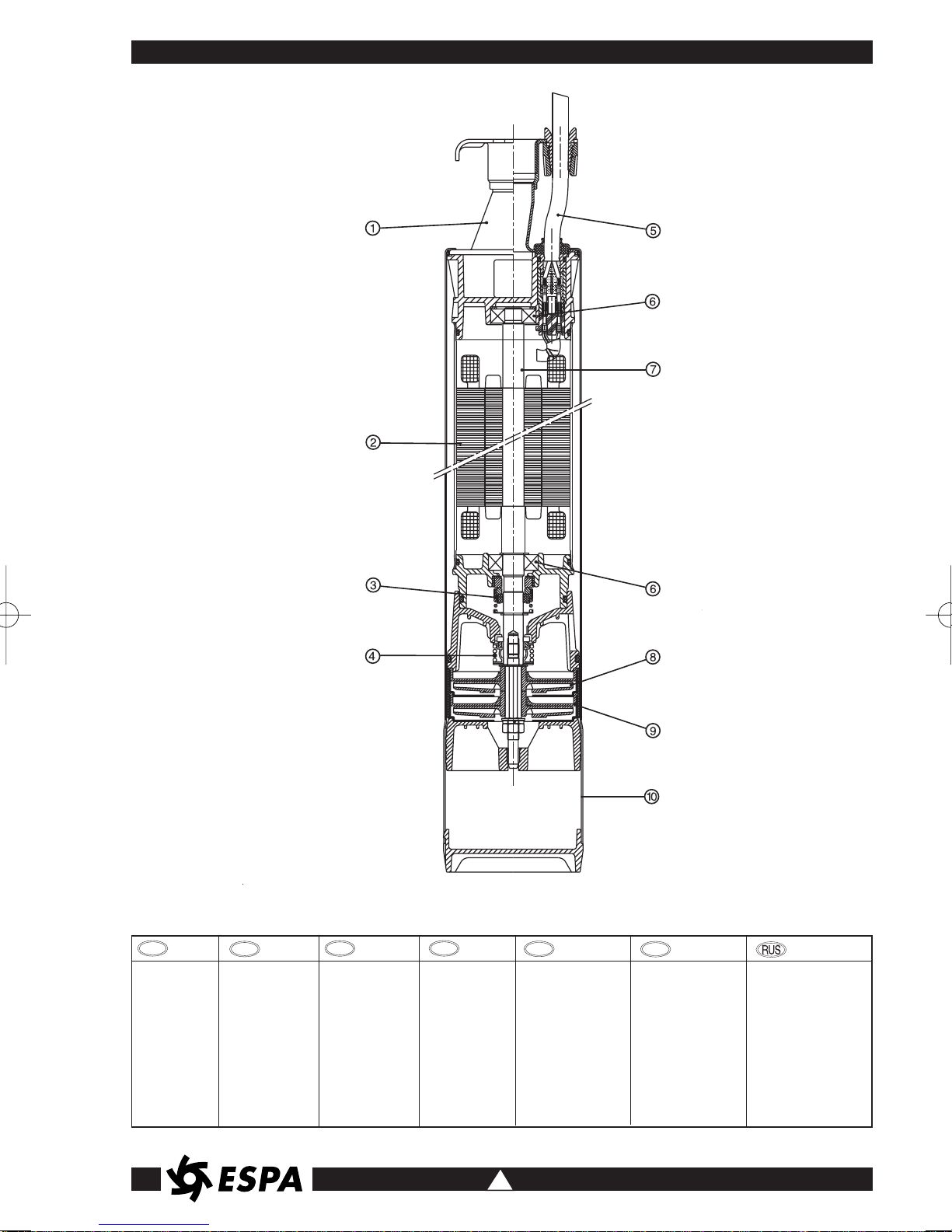

1. racor impulsión
2. estator
3-4. reten mecánico
5. cable
6. rodamiento
7. eje motor
8. rodete
9. difusor
10. cuerpo bomba
E
1. impeller connector
2. stator
3-4. mechanical seal
5. cable
6. anti-friction bearing
7. motor chaft
8. impeller connector
9. diffuser
10. pump cassing
GB
1. raccord refoulement
2. stator
3-4. garniture mecanica
5. câble
6. roulement
7. arbre de moteur
8. roue
9. diffuseur
10. corps de pompe
F
1. druckstutzen
2. stator
3-4. gleitringdichtung
5. kabel
6. wälzlager
7. motorwelle
8. laufrad
9. leitrad
10. pumpengehäuse
D
1. raccordo di mandata
2. estator
3-4. tenuta meccanica
5. cavo
6. cusinetto a rotolamento
7. albero del motore
8. girante
9. difusor
10. corpo della pompa
I
1. adaptador de impulsao
2. stator
3-4. fecho mecanico
5. cabo
6. rolamento
7. veio de motor
8. impulsor
9. difusor
10. corpo de pompa
P
1. патрубок привода
2. статор
3-4. механический стопор
5. кабель
6. подшипник
7. ведущая ось
8. колесо
9. диффузор
10. кожух насоса
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 9

10
V/Hz esp.: Ver placa datos bomba / See pump nameplate / Voir plaque signalétique / Siehe Pumpentypenschild / Vedere targhetta / Ver chapa de caracteristicas da bomba
Temperatura líquido / Liquid Temperature / Température du liquide / Umgebungstemperatur / Temperatura del liquido / Temperatura do liquido: 4°C a 35°C
/ц см. на насосе - емпература перекачиваемой жидкости от 4 до 35°
Temperatura de almacenamiento / Storage temperature / Température de stockage / Lagertemperatur / Temperatura ambiente / Temperatura ambiente: -10°C a + 50°C
емпература хранения от -10 до + 50°
Humedad relativa del aire / Relative Air Humidity / Humidité relative de l’air / Relative Luftfeuchtigkeit / Umidità relativa dell’aria / Humidade relativa do ar: 95% Max.
Относительная влажность воздуха 95% макс.
Motor classe: I
QH Im A1~ Cond. P1 dBa L
max. max. A 3∼Hz IP η±1 [mm] Kg.
[l/min] [m] máx. 230 V [mF] 400 V [Kw] [%]
NEPTUN FL60 35 75 40 75 3.6 16 1.6 0.8 50 68 33 <70 589 12.2
NEPTUN FL60 45 75 62 60 5 25 2 1.2 50 68 35 <70 686 13.8
NEPTUN FL60 65 75 92 45 6.5 25 3 1.5 50 68 36 <70 766 15
NEPTUN FL60 75 75 115 25 8.2 25 3.3 1.8 50 68 38 <70 818 16
NEPTUN FL60 100 75 150 20 9.5 50 3.5 2.2 50 68 38 <70 1.138 25
NEPTUN FL100 60 100 64 50 4.9 25 2 1.1 50 68 54 <70 750 14.5
NEPTUN FL100 90 100 94 35 7.8 25 3.7 1.7 50 68 54 <70 878 17
NEPTUN FL100 120 100 130 20 10.5 50 4.2 2.3 50 68 54 <70 1.228 26
NEPTUN FL120 50 150 45 65 5.6 25 2.2 1.2 50 68 48 <70 750 14
NEPTUN FL120 60 150 64 50 8.4 25 3.9 1.8 50 68 50 <70 860 16
NEPTUN FL120 70 150 85 35 11 50 4.6 2.4 50 68 51 <70 1.213 25.5
NEPTUN 13FL 05-4 80 48 70 4.6 16 1.5 0.95 60 68 43 <70 568 8.8
NEPTUN 13FL 07-6 80 70 60 5.6 25 2 1.2 60 68 44 <70 643 10.7
NEPTUN 13FL 10-8 80 92 45 7.6 25 2.8 1.6 60 68 46 <70 699 11.9
NEPTUN 13FL 15-10 80 112 30 8.7 25 3.1 1.9 60 68 48 <70 733 12.4
NEPTUN 13FL 20-12 80 145 20 8 50 3.9 2.4 60 68 50 <70 997 20
NEPTUN 20FL 10-7 120 64 50 6.1 25 2.1 1.3 60 68 54 <70 690 11.1
NEPTUN 20FL 15-11 120 99 35 9 25 3.3 2 60 68 54 <70 795 12.8
NEPTUN 20FL 20-14 120 130 20 12.2 50 4.2 2.6 60 68 54 <70 1.088 21
NEPTUN 30FL 10-5 170 47 65 6.8 25 2.3 1.5 60 68 48 <70 690 11.1
NEPTUN 30FL 15-7 170 66 50 9.5 25 3.3 2 60 68 50 <70 771 12.4
NEPTUN 30FL 20-9 170 88 35 12.5 50 4.6 2.6 60 68 51 <70 1.061 20.5
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 10

11
1) La bomba no se pone en
marcha.
2) La bomba funciona pero
no da caudal.
3) La bomba se para
automáticamente.
4) El caudal no corresponde
a la curva facilitada.
1234
Falta de corriente
Descenso del nivel de agua en el pozo
Error de voltaje
Altura manométrica total superior a la prevista
Intervención de la protección térmica
Tubería de impulsión desconectada
Caudal del pozo insuficiente
Fitro de entrada de agua obstruído
Paro por sondas de nivel
Válvula de retención montada al revés
Desgaste en la parte hidráulica
Condensador mal conectado (versión II)
Tubería de impulsión defectuosa
Cable de alimentación cortado
SOLUCIONES
Verificar fusibles y demás dispositivos de protección
Verifique que la bomba quede totalmente sumergida
Verifique que el voltaje corresponda al marcado en la placa de características
Verifique altura geométrica más pérdidas de carga
Rearme térmico o espere a que se enfríe
Conecte dicha tubería a la boca de salida de la bomba
Ponga la válvula de compuerta a la salida para reducir el caudal de la bomba
Limpie filtro de aspiración
Espere la recuperación del pozo
Invierta el sentido de la válvula
Contacte con un Servicio Técnico Oficial
Vea esquema de conexión
Reponga dicha tubería por otra de nueva
Revise el cable eléctrico
POSIBLES AVERÍAS, CAUSASY SOLUCIONES
E
X
X
X
X
XX
X
XX
X
XX
X
X
XX
X
X
CAUSAS
1) Pump does not start.
2) Pump runs but there is no
flow.
3) Pump stops
automatically.
4) Pump does not deliver
rated capacity.
1234
SOLUTIONS
1) La pompe ne se met pas
en marche.
2) La pompe fonctionne
mais elle ne fournit pas
de débit.
3) La pompe s’arrête
automatiquement.
4) Le débit ne correspond
pas à la courbe fournie.
1
SOLUTIONS
PANNES EVENTUELLES, CAUSES ET SOLUTIONS
F
CAUSES
Manque de courant
Abaissement du niveau de l’eau dans le puits
Erreur de voltage
Hauteur manométrique totale dépassant celle prévue
Intervention de la protection thermique
Tuyau de refoulement non raccordé
Débit du puits insuffisant
Filtre d’arrivée d’eau obturé
Arrêt par sondes de niveau
Valve de retenue installée à l’envers
Usure partie hydraulique
Condensateur mal connecté (version monophasée)
Tuyau de refoulement défectueux
Câble d’alimentation coupé
Verifiez les fusibles et autres dispositifs de protection
Vérifiez si la pompe est entièrement submergée
Vérifiez si le voltage correspond bien à celui indiqué sur la plaque des carac-
téristiques
Vérifiez la hauteur géométrique plus les pertes de charge
Effectuez le réarmement thermique ou attendez qu’elle refroidisse
Raccordez-le à la bouche de sortie de la pompea
Installez une vanne de passage en sortie pour réduire le débit de la pompe
Nettoyez le filtre d’aspiration
Attendez la récupération du puits
Inversez le sans de la valve
Mettez-vous en rapport avec le service technique agrée
Regardez le schéma de connexions
Remplacez-le par un autre neuf
Vérifiez le câble électrique
X
X
X
X
XX
X
XX
X
XX
X
X
XX
X
X
234
Lack of electric flow
Drop in water level
Wrong voltage
Total manometric head higher than expected
Improper thermal protection
Disconnected discharge pipe
Insufficient volume of water in the well
Pump inlet filtre obstructed
Stop by water level switch
Check valve wrongly installed
Wet end worn out
Capacitor wrongly connected (single-phase version)
Deteriorated discharge pipe
Electric cable cut
Verify fuses and other protection devises
Adjust suction height
Verify that voltage corresponds to that marked on technical label
Verify geometric head and loss of head
Switch thermal protection or wait until its cooled
Connect pipe to outlet of pump
Install gate valve to the pump outlet to reduce its flow
Clean suction filtre
Wait for water level to be back to adequate level
Invert sense of valve
Contact Official Technical Service
Refer to connection chart
Replace this pipe by a new one
Revise electric cord
X
X
X
X
XX
X
XX
X
XX
X
X
XX
X
X
POSSIBLE FAULTS, CAUSES AND SOLUTIONS
GB
POSSIBLE PROBLEM
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 11

12
1 Il motore non si mette in
moto.
2) La pompa funziona, ma
non dà portata.
3) La pompa si ferma
automaticamente.
4) La portata non
corrisponde alla curva
fornita.
1
SOLUZIONI
POSSIBILI AVARIE, MOTIVI E SOLUZIONI
I
MOTIVI
1) A bomba não arranca.
2) A bomba funciona mas
não dá caudal.
3) A bomba pára
automaticamente.
4) O caudal não
corresponde ao indicado
na curva.
1
SOLUÇÕES
POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES
P
CAUSAS
1) Pumpe läuft nicht an.
2) Pumpe läuft, aber ohne
Förderleistung.
3) Pumpe unterbricht
automatisch.
4) Fördermenge weicht von
der entsprechenden
Kurve ab.
1
ABHILFE
MÖGLICHE DEFEKTE, URSACHEN UND ABHILFE
D
URSACHEN
Kein Strom
Wasserstand im Brunnen fällt
Verkehrte Spannung
Gesamtförderhöhe liegt über dem ursprünglich vorgese-
henem Wert
Thermoschutzrelais hat angesprochen
Druckleitung ist unterbrochen
Unzureichender Wasserzufluss
Wasserfilter ist verstopft
Unterbrechung durch Niveaugeber
Rückschlagventil ist falsch montiert
Verschlissene Hydraulik
Nicht korrekt angeschlosssener Kondensator (version II)
Druckleitung ist defekt
Netzkabel ist unterbrochen
Sicherungen und sonstige Schutzeinrichtungen überprüfen
Pumpe unter Wasserspiegel bringen
Netzspannung mit der auf dem Typenschild angegebenen Spannung vergleichen
Geometrische Höhe plus Verluste überprüfen
Thermoschutzrelais zurückstellen oder ein erneutes Abkühlen abwarten
Druckleitung an den entsprechenden Rohrstutzen der Pumpe anschliessen
Schieberventil in den Ausgang einbauen und so das Pumpenvolumen verringern
Ansaugfilter reinigen
Abwarten bis genügend Wässer vorhanden ist
Ventil in umgekehrter Richtung einbauen
Technischen Kundendienst verständigen
Schaltbild zu Rate ziehen
Druckleitung erneuern
Netzkabel überprüfen
X
X
X
X
XX
X
XX
X
XX
X
X
XX
X
X
24
Mancanza di corrente
Diminuzione del livello d’acqua nel pozzo
Voltaggio erroneo
Altezza manometrica totale superiore a quella prevista
Intervento della protezione termica
Tubatura d’impulsione staccata
Portata del pozzo insufficiente
Filtro d’entrata dell’acqua ostruito
Arresto per la sonda di livello
Valvola di ritegno montata al contrario
Usura nella parte idraúlica
Condensatore mal collegato (versione II)
Tubatura d’impulsione difettosa
Cavo d’alimentazione tagliato
Controllare i fusibili e gli altri dispositivi di protezione
Controllare che la pompa rimanga completamente sommersa
Controllare que il voltaggio sia quello marcato sulla piastrina delle caratteristiche
Vérificare l’altezza geometrica e le perdite di carico
Riarmare il relè termico o aspettare che si raffreddi
Collegare detta tubatura alla bocca d’úscita della pompa
Mettere una valvola a saracinesca all’uscita per ridurre la portata della pompa
Pulire il filtro d’aspirazione
Aspettare il recupero del pozzo
Invertire il senso della valvola
Mettersi in contatto col servizio tecnico ufficiale
Vedere lo schema dei collegamenti
Sostituire detta tubatura con un’altra nuova
Controllare il cavo elettrico
X
X
X
X
XX
X
XX
X
XX
X
X
XX
X
X
Falta de corrente
Descida do nível de água no poço
Erro na tensão
Altura manométrica total superior à prevista
Actuação da protecção térmica
Tubagem de compressão desligada
Caudal do poço insuficiente
Filtro de entrada de água obstruido
Paragem por sondas de nível
Válvula de retenção montada ao contrário
Desgaste da parte hidraúlica
Condensador mal ligado (versão II)
Tubagem de compressão defeituosa
Cabo de alimentação cortado
Verificar fusíveis e demais dispositivos de protecção
Verificar se a bomba está totalmente submersa
Verificar se a tensao da rede corresonde à da placa de características
Verificar altura manométrica mais as perdas de carga
Rearmar o térmico, depois de estar frio
Apertar a tubagem ao orificio de saída da bomba
Colocar uma válvula de seccionamento à saída para reduzir o caudal da bomba
Limpar filtro de aspiração
Esperar a recuperação do poço
Inverter o sentido da válvula
Contactar com o Servicio Técnico Oficial
Ver esquema de ligação
Verificar se a tubagem está obstruida ou tem fugas
Verificar o cabo électrico
X
X
X
X
XX
X
XX
X
XX
X
X
XX
X
X
324
3
234
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 12

13
EBOMBA SUMERGIBLE
Indicaciones de seguridad y prevención de daños en la
bomba y personas.
GB SUBMERSIBLE PUMP
Safety instructions and damage prevention of pump and
property
DUNTERWASSERMOTOR PUMPEN
Anweisungen für die Sicherheit der Personen und zur
Verhütung von Schäden an der Pumpe und an Sachen.
FPOMPE SUBMERSIBLE
Indications de sécurité pour les personnes et prévention des
dommages à la pompe et aux choses.
IPOMPA SOMMERGIBILE
Indicazioni di sicurezza per le persone e prevenzione danni
alla pompa e alle cose.
PBOMBA SUBMERSIVEL
Indicações de segurança para as pessoas e de prevenção
de prejuízos à bomba e às coisas.
NL DOMPELPOMP
Voorschriften voor de veiligheid van personen en ter voor-
koming van schade aan de pomp zelf en aan andere voor-
werpen.
SDRÄNKBAR PUMP
Säkerhetsföreskrifter samt anvisningar för förebyggande av
sak-och personskador.
NUNDERVANNSPUMPE
sikkerhetsforskrifter og anvisninger for forebyggelse av
skade på personer og gjenstander.
DK DYKPUMPE
Sikkerhedsforskrifter samt anvisninger til forebyggelse af
ting- og personskader.
SF UPPOPUMPPU
Turvallisuusmääräykset sekä ohjeet esineisiin ja henkilöihin
kohdistuvien vahinkojen varalta.
GR ΥΠΟΒΡΥΧΙΑ ΑΝΤΛΙΑ
Ενδειξεις προσωπικη´ςασφαλειας και προληψη ζηµιω´ν
στην αντλια και στα αντικε`ιµενα
EAtención a los límites de empleo.
GB Caution! Observe limitations of use.
DBitte beachten Sie die Anwendungsbegrenzungen!
FAttention aux limites d’utilisation.
IAttenzione alle limitazioni d’impiego.
PAtenção às limitações de emprego.
NL Let goed op de begruiksbeperkingen die voor de
pompen gelden.
SSe upp för användningsbegränsningar.
NVær opperksom på bruksmessige begrensniger.
DK Vær opmæksom på anvendelsesbegrænsninger.
SF Noudata käyttörajoituksia.
GR Προσοχ´ηστους περιορισµο´υς χρ´ησεως.
ELa tensión de la placa tiene que ser la misma que la
de la red.
GB The standard voltage must be the same as the mains
voltage.
DDie angegebene Spannung muß mit der
Netzspannung übereinstimmen.
FLa tension indiquée sur la plaque doit être identique
à celle du secteur.
ILa tensione di targa deve essere uguale a quella di
rete.
PA tensão de placa de classificação deve ser igual à
da rede.
NL De op het typeplaatje vermelde spanning moet
oereenstemmen met de netspanning.
SSpånningen på mårkskylten måste överensstämma
med nälspänningen.
NSpenningen på merkeskiltet må stemme overens
med nettspenningen.
DK Spændingen på typeskillet skal stemme overens
med netspændingen.
SF Arvokilpeen merkityn jännitteen on oltava sama kuin
verkkojännitteen.
GR Ητ´ασητης πινακ´ιδας πρ´επει ϖα ε´ιναι ´ιδια µεεκε
´ινη του ηλεκτρικο´υδικτ´υου.
EConecte la electrobomba a la red mediante un
interruptor omnipolar (que interrumpa todos los hilos
de alimentación) con una distancia de apertura de
los contactos de al menos 3 mm.
GB Connect pump to the mains via a omnipolar switch
(that interrupts all the power supply wires) with at
least 3 mm opening between contacts.
DDie Motorpumpe wird mittels eines allpoligen
Schalters (der alle Speiseleiter unterbricht), mit
einem Öffnungsabstand zu den Kontakten von
mindestens 3 mm, an das Netz angeschlossen.
FConnecter l’électropompe au secteur par l’inter-
médiaire d’un interrupteur omnipolaire (qui
interrompt tous les fils d’alimentation) avec une
distance d’ouverture des contacts d’au moins
3mm.
ICollegate l’elettropompa alla rete tramite un
interruttore onnipolare (che interrompre tutti i fili di
alimentazione) con distanza di apertura dei contatti
di almeno 3 mm.
PLiguem a bomba eléctrica à rede através de um
interruptor omnipolar (que interrompe todos os fios
de alimentação) com distância de abertura dos
contactos de ao menos 3 mm.
NL Sluit de eketrische pomp met behulp van een
omnipolariteitsschakelaar (die alle voedingsdraden
onderbreekt) op het net aan waarbij de
openingsafstand van de contacten minimaal 3 mm
moet bedragen.
SAnslut elpumpen till elnätet med hjälp av allpolig
strömbrytare (en strömbrytare som avbryter samtliga
elledare) med kontaklavstånd på minst 3 mm.
NTilkople pumpen til lysnettet med en fullpolet
strømbryter (en strømbryter som bryter samtlige
ledere) med kontaktavstand på minst 3 mm.
DK Tilslut elpumpen til elnettet ved hjælp af alpolet
strømafbryder (en strømafbryder som afbryder
samtlige elledere) med kontaktafstand på mindst 3
mm.
SF Liitä pumppu sähköverkkoon kaikki vaiheet
katkaisevan kytkimen kautta. Kytkimen kärkien
kontaktietäisyys vähintään 3 mm.
GR Συνδ´εστε την ηλεκτροαντλ`ια οτο ηλεκτρικ´οδ`ικτυο
µ´εσω εν´οςπολυπολικο´υδιακ´οπτη (που διακ´ο πτει ´ο
λα τα ηλεκτρικα καλω´δια) µεαπ´οοταση ανο`ιγµατος
µεταξ´υτων επαϕω´ντουλαχιστον 3 mm.
1
2
3
1
2
3
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 13

14
EComo protección suplementaria de las sacudidas
eléctricas letales, instale un interruptor diferencial
de elevada sensibilidad (30 mA).
GB Install a high sensitivity differential switch as
supplementary protection to prevent mortal
electric shocks (30 mA).
DAls zusätzlicher Schutz gegen die tödlichen
Stromschläge ist ein hochsensibler
Differentialschalter (30 mA).
FComme protection supplémentaire contre les
décharges électriques mortelles, installer un
interrupteur différentiel à haute sensibilité (30 mA).
IQuale protezione supplementare dalla scosse
elettriche letali installate un interruttore
differenziale ad alta sensibilità (30 mA).
PComo protecção suplementar dos choques
eléctricos letais, instalem um interruptor diferencial
de elevada sensibilidade (30 mA).
NL Als extra veiligheid tegen elektrische schokken
adviseren wij u een bijzonder gevoelige
aardlekschakelaar (30 mA) aan te brengen.
SSåsom extra skydd mot elstötar bör en
differentialströmbrytare med hög
känslighet (30 mA) installeras.
NSom en ekstra beskyttelse mot elektriske støt, bør
det installeres en differensialstrømbryter med høy
følsomhet (30 mA).
DK Som ekstra beskyttelse mod stømstød bør en
differentialstrømafbryder med høj følsomhed
(30 mA) installeres.
SF Lisäsuojaksi sähköiskuja vastaan suositellaan
asennettavaksi sähkösyöttöön vikavirtakytkin,
jonka herkkyys on suuri (30 mA).
GR Σαν επιπρσ´οθειη προστασ`ια απ´οτι ς
θανατηϕ´ορες ηλεκτροπληξιες πρεπει να
εγκαταστηετε ενα διαϕορικο´διακοπτη υϕη´λη´ς
ευα ισθησιας (30 µΑ).
3a
3a
3b
3b
EEfectúe la toma a tierra de la bomba.
GB Connect pump earthing.
DPumpe ausreichend erden!
FEffectuer la mise à la terre de la pompe.
IEseguite la messa a terra della pompa.
PEfectuem a ligação à terra da bomba.
NL Zorg voor een deugkelijke aarding van de pomp.
SPumpen skall anslutas till jord.
NPumpen skal koples til en jordet strømforsyning.
DK Pumpen skall tilsluttes til jord.
SF Pumppu on maadoitettava.
GR Ηαντλ´ια πρ´επεπι να γειωθε´ι.
4
EUtilice la bomba en el campo de prestaciones
indicado en la placa.
GB Use pump observing standard performance limits.
DVerwenden Sie die Pumpe für die auf dem
Leistungsschild angeführten Anwendungen!
FUtiliser la pompe en respectant les limites de
performances indiquées sur la plaque.
IUtilizzate la pompa nel suo campo di prestazioni
riportato in targa.
PUtilizem a bomba no seu campo de actividade
referido na placa de classificação.
NL Gebruik de pomp alleen voor het op het
typeplaatje aangeduide gebruiksgebied.
SAnvänd pumpen endast i prestandaintervallet
enligt märkskylten.
NBruk pumpen bare innenfor ytelsesintervallet som
fremgår av merkeskiltet.
DK Anvend kun pumpen indenfor
præstationsintervallet i hendhold til typeskiltet.
SF Käytä pumppua vain arvokilven tiedoista
ilmenevissä olosuhteissa.
GR Χρησιµοποιε´ιτε την αντλ´ια εντ ´ος του πεδ´ιου
επιδ´οεων που αναγρα`ϕεται οτην πινακιδα.
4
H. max. 333 min. 111
Q. max. 333 min. 111
5
EAtención a los líquidos y ambientes peligrosos.
GB Beware of líquids and hazardous environments.
DPumpen vor Flüssigkeiten schützen und nicht in
gefährlichen Umgebungen aufstellen.
FAttention aux liquides et aux milieux dangereux.
IAttenzione ai liquidi ed ambienti pericolosi.
PAttenção aos líquidos e ambientes perigosos.
NL Pas op met vioeistoffen en gevaarlijke ruimten.
SSe upp för farliga vätskor och miljöer.
NSe opp for farlige væsker og miljøer.
DK Pas på farlige væsker og miljøer.
SF Älä pumppaa kemikaaleja äläkä käytä pumppua
vaarallisessa ympäristössä.älta vaarallisia nesteitä
ja ympäristöjä.
GR Προσοχ´ησε υγρ´ακαι σε επικινδυνο περιβ´αλλον.
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 14

15
ESacar la corriente de la electrobomba antes de
cualquier intervención de mantenimiento.
GB Cut out power supply before servicing pump.
DVor jedem Wartungseingriff an der Motorpumpe
ist der Strom auszuschalten.
FCouper l’alimentation électrique de l’électropompe
avant toute intervention d’entretien.
ITogliere la corrente all’elettropompa per qualsiasi
intervento di manutenzione.
PDesliguem a corrente da bomba eléctrica antes
de qualquer intervenção de manutenção.
NL Haal vóórdat u enig onderhoud aan de
elektropomp pleegt, eerst de stekker uit het
stopcontact.
SFrånkoppla elpumpen frän elnätet innan några
som helst underhållsarbeten.
DK Tag elpumpen fra elnettet før nogen form for
vedligeholdelsesarbejder.
NKople pumpen bort fra lysnettet før noen som
helst vedlikeholdsarbeider foretas.
SF Irrota pumppu sähköverkosta aina ennen
huoltotöiden aloittamista.
GR Αποσυνδε´στε την ηλεροαντι´ααπο το ηλεκτρικ ´ο
ρευ´µαπριν απ ´οαποιαδη´ποτε επε`µβαση
συντη´ρης
.
9
9
8
8
EAtención a la formación de hielo.
GB Caution! Avoid icing.
DSchützen Sie die Pumpe vor Eisbildung!
FAttention à la formation de glace.
IAttenzione alla formazione di ghiaccio.
PAtenção à formação de gelo.
NL Let op de vorming van ijs.
SSe upp för isbildning.
NSe opp for isdannelse.
DK Vær opmærksom på isdannelse.
SF Pumppu on suojattava jäätymiseltä.
GR Μροσοχη´στη δηµιουργ´ια πα´γου.
ELa bomba sólo puede ser desmontada por
personal autorizado.
GB The pump may only be disassembled by
authorised persons.
DDie pumpe darf nur von Elektrofachkräften
geöffnet werden.
FLa pompe ne doit être démontée que par un
service agréé.
ILa pompa può solamente esssere smontara da
personale autorizzato.
PA bomba só pode ser desmontada por pessoal
autorizado.
NL De pomp mag uitsluitend gedemonteerd worden
door daartoe bevoegde personen.
SPumpen får endast demonteras och monteras av
auktoriserad person.
NPumpen må bare demonteres av godksent
sørvice mann.
DK Pumpen må kun demonteres af autoriseret
personale.
SF Pumpun saa avata huoltoa varten vain siihen
koulutettu henkilö.
GR Ηαντλι´αµπορει´να αποσυναρµολογηθει´ΜΟΝΟ
απο´εξουνιοδοτηµε´νους τεχνι´τες.
7
7
6
ENo transportar la bomba por el cable eléctrico.
GB Do not transport the pump by its electric cord.
DAchtung, nicht am Kabel ziehen, nicht am Kabel
ablassen!
FNe jamais transporter la pompe par le câble
électrique.
INon sollevare mai la pompa mediante il cavo
elettrico.
PNão transportar a bomba pelo cabo eléctrico.
NL De pomp mag niet aan de stroomkabel gehesen
worden.
SPumpen får ej lyftas i elkablarna.
NPumpen må ikke løftes etter kabelen.
DK Pumpen må ikke transporteres ved lo/ft i det
elektriske kabel.
SF Älä siirrä tai nosta pumppua sen liitäntäkaapelista.
GR Να µην µετακινειται ηαντλια, κρατω´ντας την
απο´το ηλεκτρικο´της καλω´διο.
6
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 15

VAKUUTUS YHDENMUKAISUUDESTA
Yllämainitut tuotteet ovat yhdenmukaisia direktiivin EU/89/392
(koneturvallisuus), direktiivin EU/89/336 (elektromagneettinen
yhdenmukaisuus), Direktiivi 73/23/ETY (Pienjännitelaitteet) ja Direktiivi
2000/14/EY (Melupäästöt) (matalajännite) sekä eurooppalaisen standardin
EN 60.335 – 2 – 41 kanssa; EN-ISO 3744. (Meluarvot käyttöohjeissa).
Allekirjoitus / Virka-asema: Pere Tubert (Respons. Oficina Técnica)
NEPTUN FL
EPRODUCTOS:
GB PRODUCTS:
DPRODUKTE:
FPRODUITS:
IPRODOTTI:
PPRODUTOS:
NL PRODUKTEN:
SPRODUKTER:
NPRODUKTER:
DK PRODUKTER:
SF TUOTTEET:
GR ΠΡΟÏΟΝΤΑ:
BOMBAS ELÉCTRICAS, S.A.
C/ Mieres, s/n - 17820 BANYOLES
GIRONA - SPAIN
ΑΗΛΩΣΗ ΣΥΜΒΑΤΟΤΗΤΑΣ
Τα παραπα´νω προιο´ντα ει´ναι συ´µϕωνα µετην Οδηγι´a 89/392/EE
(Ασϕα´λειας Μηχανηµα´των) την Οδηγ ι´α89/336/ΕΕ, (Ηλεκτροµαγνητικη´ς
Συµβατο´τητας) την Οδηγ ι´α73/23/E.O.Κ. (Χαµηλη´Τα´ση) και Οδηγι´α
2000/14/Ε.Κ. (θο´ρυβοϖ) και µετον Ευρωπαικο´Κανονισµο´ΕΝ 60.335 −2 −
41; ΕΝ−ΙΣΟ 3744. (Οι τιµε´ϖθορυ´βου στο εγχειρι´διο οδηγιψ´ν).
Υπογραϕη/Θε´ση:Pere Tubert (Respons. Oficina Técnica)
DECLARACIÓN DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a: Directiva
89/392/CEE (Seguridad máquinas), Directiva 89/336/CEE (compatibilidad
electromagnética), Directiva 73/23/CEE (Baja Tensión), Directiva
2000/14/CE (emisión sonora) y a la Norma Europea EN 60.335 – 2 – 41;
EN-ISO 3744. (Valores emisión sonora en manual instrucciones).
Firma/Cargo: Pere Tubert (Respons. Oficina Técnica)
EVIDENCE OF CONFORMITY
The products listed above are in compliance with: Directive 89/392/CEE
(Machine Security), Directive 89/336/CEE (Electromagnetic compatibility),
Directive 73/23/EEC (Low Voltage) and Directive 2000/14/EC (noise
emission) and with the European Standard EN 60.335 – 2 – 41;
EN-ISO 3744. (Noise emission values in instruction manual).
Signature/Qualification: Pere Tubert (Respons. Oficina Técnica)
KONFORMITÄTSERKLÄRUNG
Die oben angeführten Produkte entsprechen den Sicherheitsbestimmungen der
Maschinenrichtlinie 89/392/EG, der Richtlinien der Elektromagnetischen Verträglich
89/336/EG, der Niederspannungs Richtlinie 73/23/EWG (Niederspannung) und
Richtlinie 2000/14/EG (Geräuschemission) und der europäischen Vorschrift
EN 60.335 – 2 – 41; EN-ISO 3744. (Geräuschemissionswerte in der
Bedienungsanleitung).
Unterschrift/Qualifizierung: Pere Tubert (Respons. Oficina Técnica)
DECLARATION DE CONFORMITÉ
Les produits mentionnés ci-dessus sont conformes aux: Directive Sécurité
Machines 89/392/CEE, Directive Compatibilité Electromagnétique
89/336/CEE, Directive 73/23/CEE (BasseTension) et Directive 2000/14/CE
(émission sonore) et à la Norme Européenne EN 60.335 – 2 – 41;
EN-ISO 3744. (Valeurs émission sonore dans manuel d’instructions).
Signature/Qualification: Pere Tubert (Respons. Oficina Técnica)
DICHIARAZIONE DI CONFORMITÀ
I prodotti su elencati sono conformi alle seguenti: Direttiva 89/392/CEE,
(sicurezza della macchina), Direttiva 89/336/CEE (Compatibilita
elettromagnetica), Direttiva 73/23/CEE (Bassa Tensione) e Direttiva
2000/14/CE (emissioni sonore) e alla Norma europea EN 60.335 – 2 –
41; EN-ISO 3744. (Valori dell'emissione sonora nel manuale di istruzioni).
Firma/Qualifica: Pere Tubert (Respons. Oficina Técnica)
DECLARAÇÃO DE CONFORMIDADE
Os produtos acima mencionados estão conforme a: Directiva 89/392/CEE
(Segurança de Máquinas), Directiva 89/336/CEE (Compatibilidade
Electromagnética), Directiva 73/23/CEE (Baixa Tensão) e Directiva
2000/14/CE (emissão sonora) e a Norma europeia EN 60.335 – 2 – 41;
EN-ISO 3744. (Valores de emissão sonora em manual de instruções).
Assinatura/Título: Pere Tubert (Respons. Oficina Técnica)
CONFORMITEITSVERKLARING
Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van de
Richtlijn Machines 89/392/EEG, Richtlijn Electromagnetische compatibiliteit
89/336/EEG, Richtlijn 73/23/EEG (Laagspanning) en Richtlijn 2000/14/EG
(geluidsemissie) en aan de Europese norm EN 60.335 – 2 – 41;
EN-ISO 3744. (Geluidsemissiewaarden in gebruiksaanwijzing).
Handtekening/Hoedanigheld: Pere Tubert (Respons. Oficina Técnica)
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Ovanstående produkter är i överenstämmelse med: Direktiv 89/392/CEE
(Maskinsäkerhet), Direktiv 89/336/CEE (Elektromagnetisk kompatibilitet),
Direktiv 73/23/EEG (Lågspänning) och Direktiv 2000/14/EG (ljudöverförning)
och med Europeisk Standard EN 60.335 – 2 – 41; EN-ISO 3744. (Värdena
för ljudöverförningarna finns i instruktionshandlingarna).
Namnteckning / Befattning: Pere Tubert (Respons. Oficina Técnica)
OVERENSSTEMMELSESERKLÆRING
De ovennævnte varer er i overensstemmelse med: Direktiv - 89/393/EU
(sikkerhed - maskiner), Direktiv - 89/336/EU (elektromagnetisk forenelighed),
Direktiv 73/23/EØF (Lavspænding) og Direktiv 2000/14/EF (lydudsendelse) i
overensstemmelse med den europæiske standard EN 60.335 – 2 – 41;
EN-ISO 3744. (Værdier for lydudsendelse i brugsanvisningen).
Signatur/Tilstand: Pere Tubert (Respons. Oficina Técnica)
OVERENSSTEMMELESESERKLÆRING
Ovenstående produkter oppfyller betingelsene i maskindirektiv
89/392/EU, elektromagnetiskdirektiv 89/336/EU, EU forskrift 73/23/EØF
(Lavspenning) og EU forskrift 2000/14/EF (støynivå), og Europeisk
Standard EN 60.335 – 2 – 41; EN-ISO 3744. (Støynivå verdier finnes i
bruksanvisningen).
Underskrift / Stilling: Pere Tubert (Respons. Oficina Técnica)
89/392/CEE 89/336/CEE
(73/23/CEE)
(EN 60.335-2-41)
Cód. 23000179 01-2004/02
23000179 Neptun FL (6).qxd 12/1/04 12:46 Página 16
