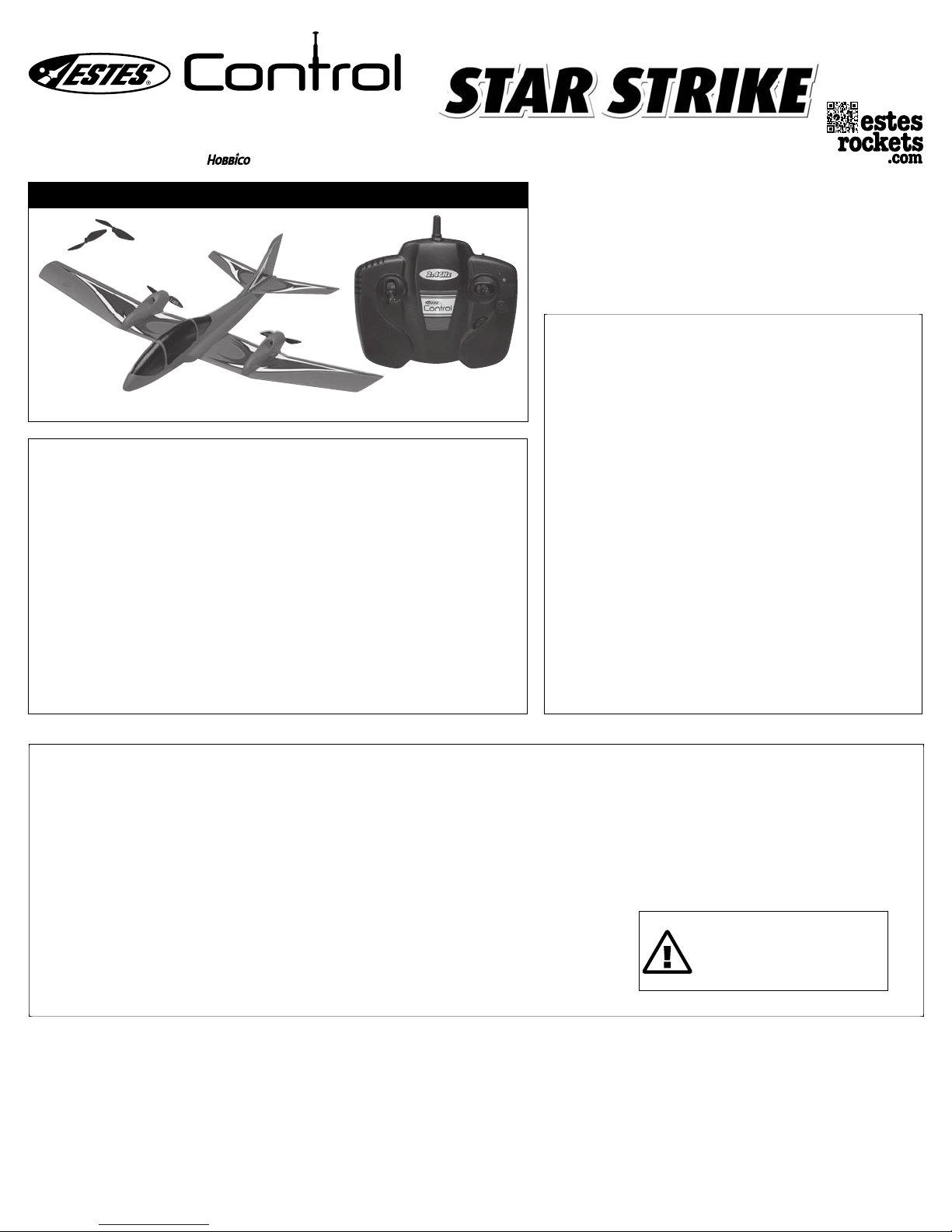

Estes STAR STRIKE User manual

1
Contents
Safety Precautions:
Warning: Do not modify or alter this unit. Changes or modifications to this unit not
expressly approved by the party responsible for compliance could void the user’s authority to
operate the equipment.
• Do not turn on aircraft unless controller has
been turned on first.
•
Keep hands, hair and loose clothing away
from spinning propellers.
• Turn off controller and aircraft when not
in use.
• Parental guidance is recommended while
flying.
• Do not submerge into water. This could
damage electronic assemblies.
• Replace batteries in controller with new
ones as soon as any function becomes
diminished.
• Follow operating instructions exactly.
• This is not intended for children under 8
years old.
• Do not fly the aircraft if any of the parts are
damaged. Repair any damaged or broken
parts before attempting to fly.
• Have spectators stand behind and away
from the aircraft.
Controller
Star Strike™
Spare propellers
Estes-Cox Corp.
1295 H Street, PO Box 227
Penrose, CO 81240-0227
A subsidiary of Hobbico, Inc.
KEEP FOR FUTURE REFERENCE
4552
INSTRUCTIONS
Battery Requirements for Controller:
Requires: 6 x 1.5V AA size batteries (not included)
Care and Maintenance:
•
Regularly examine all parts for damage. If any is found,
do not use again until the damage has been repaired.
Battery Cautions:
• Parental guidance is recommended when installing or
replacing batteries.
• For best performance, use new alkaline batteries in
controller.
• Do not power controller by mixing different types of
batteries, or old and new batteries.
• Use only batteries of the same or equivalent type as
those recommended.
The aircraft is equipped with a rechargeable 3.7V
Li-Ion battery. Please pay attention to the following
cautions for safe use:
• Do not dispose of battery into fire or heat.
• Do not use or leave battery near a heat source, such
as fire or a heater.
• Do not strike battery or throw it against a hard surface.
• Do not immerse battery into water. Keep battery cool
and dry.
• Do not directly solder battery or pierce it with a nail or
other sharp object.
• Do not transport or store battery together with metal
objects such as necklaces, hairpins, etc.
• Do not disassemble or alter battery.
• Recycle used batteries.
CAUTION: Changes or modifications to this product
not expressly approved by the party responsible for
compliance may void the user’s authority to operate
the equipment.
Do not touch the spinning propellers
or fly over another person’s head.
Adult supervision is required.
90 DAY LIMITED WARRANTY
PLEASE DO NOT RETURN YOUR PRODUCT TO THE STORE – Estes will repair or replace factory defects for 90 days from the date of purchase. This warranty
specifically does not cover crash damage, misuse or abuse. To make a warranty claim, please contact our product support team at 1-217-398-8970 or e-mail
us at [email protected]
If requested by Product Support, please send defective product to: Hobby Services, 3002 N Apollo Dr., Suite #1, Champaign, IL 61822
This warranty applies only if the product is operated in compliance with the instructions and warnings provided with each model. Estes assumes no liability except for
the exclusive remedy or repair of parts as specified above. Estes shall not be liable for consequential or incidental damages. Some states do not allow the exclusion of
consequential or incidental damages so the above exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights which
vary from state to state.
Made In Shanghai, China
™
FCC STATEMENT:
1. This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1)This device may not cause harmful interference, and
(2)This device must accept any interference received,
including interference that may cause undesired
operation.
2. Changes or modifications not expressly approved by
the party responsible for compliance could void the
user’s authority to operate the equipment.
Remark: This device is accordance with the digital
device grade B limitation and the 15th regulation
of FCC. This limitation requires reasonable anti-
interference protection around the residence. The
device can transmit radio wave during use and
can interrupt the mobile communication without
proper installment. Interruption will occur for
special device. If the device do interrupt the radio
or television, please turn the device off then turn
it on to adjust. Below are some resolution for
your reference:
*Move the receiving antenna
*Enlarge the distance between the device andreceiver
*Try to not connect the device and the receiver
on the same circuit
*Ask for professional help from experts

2
Controller with Built-in Charger
Power LED (red)
Charger LED (green)
Flight Direction Trim:
Adjusts the right and left
direction.
Direction Stick:
Tap (push and release) left
or right to steer.
Throttle Stick:
Push and hold up for full motor
power. Push halfway up for
cruising speed. Release to stop.
Remove screw and back cover. Insert 6 new “AA” alkaline batteries in the
correct polarity. Replace cover and screw. New batteries should be installed
after every fourth complete charge of the Star Strike.
Flying Yo
u
peed.
Release
to
stop.
Switch “ON” for flying
Switch “OFF” for charging
TAP
START
100 YARDS (91 m)
100 YARDS (91 m)
Find a large open area.
You don’t want to fly
near people, streets,
houses, trees or power
lines.
1.
5.
6.
CHOOSE A GOOD FLYING SITE:
END LEFT TURN
Tap direction control stick right.
LEFT TURN PATH
Tap direction control stick left.
STEERING AN AIRCRAFT COMING TOWARD YOU
1. Imagine you’re in the cockpit. Turn and point the
controller antenna in the direction the aicraft is flying.
OR
2. While the aircraft’s wing is banked, tap the
direction control stick in the direction of the low wing
until it levels.
Hold aircraft under
the wing.
Release the throttle
control stick to begin
descent. Tap the
direction control stick
left or right to steer into
the wind and keep the
wings level.
Tap the throttle control
stick to keep the aircraft
on a gentle path to
touchdown.
TAP
TAP
TAP
LANDING THE AIRCRAFT
1. Check wind speed and
direction.
2. Turn controller switch ‘ON’. The
red LED will illuminate.
3. Turn aircraft switch ‘ON’.
4. Check motor and turn controls.
5. Apply full power (throttle
control stick pushed up).
6. Toss aircraft straight and level
into the wind.
PUSH
5 mph [8km/h] or less
To stop turning, tap the direction control
stick in the low wing’s direction.

3
1. Turn aircraft and
controller off.
2. Open controller
charging door. Extend
charge cord. 3. Plug charge cord into
aircraft (DO NOT FORCE
OR PLUG BACKWARDS).
The green controller
LED glows.
4. Charge until green
LED turns off. Unplug
cord and store in
controller charge
compartment.
NOTE: While charging,
heat is released through
the controller vents. Never
cover the vents.
Vents
Charge the Aircraft
u
r Aircraft
Turn by tapping the stick
shown left — fast repeated
taps for tight turns, or slow
repeated taps for wide
turns.
End turns by tapping the stick
shown to the right, leveling the
wings to fly straight.
TAP
PUSH
TAP
PUSH
ALWAYS FLY OVER
SOFT GRASSY FIELDS!
DO NOT FLY IN PARKING LOTS OR STREETS.
2.
3.
4. END LEFT TURN
Tap direction control
stick right.
BEGIN LEFT TURN
Tap direction control
stick left.
Fly straight by
centering the
direction control
stick. Tap left or
right to keep the
wings level.
Let the aircraft fly on its
own for 3- 5 seconds to
gain speed and altitude
before making first turn.
Flying Time: Up to 10 minutes.
CENTER

4
© 2013 Estes-Cox Corp. A subsidiary of Hobbico, Inc.
PN067049 (6-13)
Troubleshooting
Binding Procedure
Easy Repairs
Service
Problem
Motors will not operate
Aircraft is flying too low
Aircraft will not turn
Cause
If crash damage occurs, your aircraft may easily be repaired using household
tape and glue. Clear packing tape works well for most repairs; however,
larger breaks may require glue and tape for best results. Use 5-minute epoxy
or household white glue and allow the glue to dry fully undisturbed.
To replace a broken propeller: Use small needle nose pliers to pry
off a broken propeller from the motor shaft. Press the replacement
propeller onto the motor shaft in the orientation shown in the photo.
There is a left and right propeller. If the propeller thrust is backwards
with throttle applied, swap it with the other replacement propeller.
If your aircraft requires repairs or replacement, DO NOT RETURN TO RETAILER. Contact:
Hobby Services
3002 N. Apollo Drive, Suite 1
Champaign, Il, 61822, U.S.A.
9am-5pm Central Mon.-Fri.
[phone]
[email protected]
If the controller can no longer communicate with the aircraft, it may need to be “bound” again following the procedure below:
1. Press and hold binding button on top right of controller
2. Turn on controller
3. Turn on aircraft
4. Release binding button
5. Confirm that the controller now controls the aircraft

5
Controlador
GUARDAR PARA
FUTURA REFERENCIA
INSTRUCCIONES
No tocar las hélices giratorias
o volarlo sobre la cabeza de
otra persona. Se requiere la
supervisión de un adulto.
GARANTÍA LIMITADA DURANTE 90 DÍAS
FAVOR DE NO DEVOLVER EL PRODUCTO A LA TIENDA – Estes reparará o remplazará los productos con defectos de fabrica durante un periodo de 90 días a partir de la fecha
de compra. Esta garantía específicamente no cubre el daño causado por estrellamientos, uso indebido o abuso. Para hacer un reclamo cubierto por la garantía, favor de
comunicarse con el equipo de apoyo de productos al 1-217-398-8970 o enviar un mensaje por correo electrónico a [e-mail].
Si el representante de apoyo de productos pide que el producto defectuoso sea devuelto, favor de enviarlo a: Hobby Services, 3002 N Apollo Dr., Suite #1, Champaign, IL 61822.
Esta garantía aplica únicamente si el producto se opera de acuerdo a las instrucciones y advertencias proporcionadas con cada modelo. Estes únicamente se responsabiliza
por el remedio exclusivo o la reparación de las piezas como se especifica anteriormente. Estes no será responsable por daños consecuenciales o incidentales. Algunos
estados no permiten excluir los daños consecuenciales o incidentales así que la exclusión anterior pudiera no aplicar en tu caso. Esta garantía te da derechos legales
específicos y puede que tengas otros derechos los cuales varían de estado a estado.
Contenido
Precauciones de seguridad:
Advertencia: no modificar ni alterar este aparato. Los cambios o las modificaciones que
se le hagan a este aparato que no cuenten con la aprobación expresa de la parte responsable
por el cumplimiento pueden cancelar la autorización con la que cuenta el usuario para operar
el equipo.
•No prendas el avión a menos que primero
prendas el controlador.
• Mantén las manos, el cabello y la ropa
suelta lejos del alcance de las hélices en
movimiento.
• Apaga el controlador y el avión cuando no
se esté usando.
• Se recomienda la supervisión de un adulto
para volarlo.
• No sumergirlo en agua. Esto podría dañar
el ensamblaje electrónico.
• Seguir las instrucciones con exactitud.
• No está diseñado para niños menores de 8
años de edad.
• No vueles el avión si alguna de las partes
está dañada. Repara las piezas dañadas o
rotas antes de intentar volarlo.
• Pídele a los espectadores que se paren
atrás y lejos del avión.
Star Strike™
Hélices de repuesto
Estes-Cox Corp.
1295 H Street, PO Box 227
Penrose, CO 81240-0227
Una filial de Hobbico, Inc
4552
Requisitos de la batería para el controlador:
Necesita: 6 baterías de tamaño AA de 1.5V (no incluidas)
Cuidado y mantenimiento:
• Inspeccionar con regularidad todas las piezas para ver
si se han dañado. Si alguna está dañada, no se debe
usar hasta que se repare.
Precauciones con la batería:
• Al instalar o cambiar las baterías, se recomienda que
un padre proporcione orientación.
• Para mejor desempeño, usar en el controlador baterías
nuevas de alcalino.
• No combinar varios tipos de baterías, o baterías viejas
y nuevas para proporcionar potencia al controlador.
• Usar únicamente baterías del mismo tipo o de un tipo
similar a los que se recomiendan.
El avión está equipado con una batería Li-Ion
de 3.7V. Por favor, pon atención a las siguientes
precauciones para usarlo con seguridad:
•
No desechar la batería en el fuego o en un lugar caliente.
• No usar o dejar la batería cerca de alguna fuente de
calor, como el fuego o un calentador.
• No golpear la batería o aventarla contra una
superficie dura.
• No meter la batería en agua. Mantener la batería
fresca y seca.
• No soldar la batería directamente o atravesarla con un
clavo u otro objeto filoso.
• No transportar o guardar la batería junto a objetos
metálicos tales como collares, horquillas, etc.
• No desensamblar o alterar la batería.
• Después de usarlo, apagar el interruptor de potencia
del equipo.
• Reciclar las baterías usadas.
PRECAUCIÓN: Los cambios o las modificaciones que
se le hagan a este producto que no cuenten con la
aprobación expresa de la parte responsable por el
cumplimiento pueden cancelar la autorización con la
que cuenta el usuario para operar el equipo.
Hecho en Shanghai, China
™
Industry Canada Notice:
This device complies with Industry Canada
licence-exempt RSS standard(s).
1.Operation is subject to the following two
conditions:
(1) this device may not cause interference,
and
(2) this device must accept any interference,
including interference that may cause
undesired operation of the device.
2.Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s
authority to operate the equipment.

6
Controlador Con Cargador Integrado
Luz LED de Potencia (roja)
Luz LED del Cargador (verde)
Ajuste de dirección de vuelo:
Ajusta la dirección de derecha
e izquierda.
Palanca para dar vuelta:
Pulsa (oprime y suelta)
a la izquierda o derecha
para dirigir.
Palanca de aceleración: Presiónala y sostenla
arriba para obtener toda la potencia del motor.
Presiónala hasta la mitad para mantener la
velocidad. Suéltala para detenerlo.
Quita el tornillo y la tapa de atrás. Pon 6 baterías nuevas “AA” de alcalino con
la polaridad correcta. Vuelve a poner la tapa y el tornillo. Se deben instalar
baterías nuevas en el Star Strike después de cargarlo por completo cada
cuatro veces.
Volar
e
ala
para
detenerlo.
Préndelo “ON” para volarlo
Apágalo “OFF” para cargarlo
PULSAR
EMPIEZO
91 metros (100 yardas)
91 metros (100 yardas)
Encuentra un lugar
grande y despejado. No
debes volar cerca de
personas, calles, casas,
árboles o cables de alta
tensión.
1.
5.
6.
ELIGE UN BUEN LUGAR PARA VOL
A
TERMINAR LA VUELTA A LA IZQUIERDA
Pulsa la palanca de control de vueltas a la derecha.
TRAYECTORIA DE VUELTAS A LA IZQUIERDA
Pulsa la palanca del control de vueltas a la
izquierda.
DIRIGIR UN AVIÓN QUE VIENE HACIA TI
1. Imagínate que te encuentras en la cabina del
piloto. Voltea y apunta la antena del controlador en la
dirección que el avión esté volando.
O
2. Mientras la ala del avión esté en ángulo de vuelta,
pulsa la palanca de control de vuelta en la dirección
del ala baja hasta que se nivele.
Sostén el avión por
debajo del ala.
Suelta la palanca de
control de aceleración para
empezar el descenso.
Pulsa la palanca de control
de aceleración de la
izquierda o derecha para
dirigirlo hacia el viento y
mantener las alas
niveladas.
Pulsa la palanca de control
de aceleración para
mantener el avión en vuelo
inactivo hasta que aterrice.
PULSAR
PULSAR
ATERRIZAJE DEL AVIÓN
1. Revisa la velocidad del viento y la dirección.
2. Prende el interruptor del controlador
‘ON’. La luz LED roja se iluminará.
3. Prende el interruptor del avión ‘ON’.
4. Revisa el motor y los controles
para dar vuelta.
5. Aplica toda la potencia (la palanca
del control del motor oprimida hacia
arriba).
6. Avienta el avión en línea recta y
nivelado en el aire.
OPRIMIR
8 km/h [5 mph] o menos
Para dejar de voltear, pulsa la palanca de
control de vueltas en dirección del ala baja.
PULSAR

7
LED
1. Apaga el avión y
controlador.
2. Abre la puerta
del cargador
del controlador.
Extiende el cable
para cargar
3. Enchufa el cable para
cargar en el avión (no
lo fuerces o enchufes al
revés). La luz LED verde
del controlador brillará.
4. Cárgalo hasta que
la luz LED verde se
apague. Desenchufa
el cable y guárdalo
en el compartimento
de carga del
controlador.
NOTA: Mientras se
carga, sale calor por las
rejillas de ventilación del
controlador. Nunca cubras
las rejillas de ventilación.
Rejillas de
ventilación
Cargar el Avión
e
l Avión
Para dar vuelta, pulsa la palanca
que se muestra a la izquierda
—pulsaciones repetidas y rápidas
para vueltas cerradas, o
pulsaciones repetidas y
lentas para vueltas
amplias.
Pulsa la palanca que se muestra
a la derecha para terminar de
dar vuelta, nivelando
las alas para volar
en línea recta.
TAP
PULSAR
¡SIEMPRE VUÉLALO EN CAMPOS
CON PASTO SUAVE!
NO LO VUELES EN LOS ESTACIONAMIENTOS O POR LAS CALLES.
2.
3.
4.
A
R:
TERMINAR LA VUELTA A LA IZQUIERDA
Pulsa la palanca de control de vueltas a la derecha.
EMPIEZA LA VUELTA A LA
IZQUIERDA
Pulsa la palanca de control
de vueltas a la izquierda.
Centra la palanca
de control de
vueltas para volar
en línea recta.
Pulsa a la izquierda
o derecha para
nivelar las alas.
Permite que el avión vuele
por su cuenta de 3 – 5
segundos para adquirir
velocidad y altitud antes de
dar vuelta por primera vez.
Tiempo de vuelo: hasta 10 minutos.
CENTRO
OPRIMIR
OPRIMIR

8
Solución de Problemas
Procedimiento de Enlace.
Reparaciones Fáciles
Servicio
Problema
Los motores no funcionan
El avión vuela muy bajo
El avión no da vuelta
Causa
Si ocurre daño a causa de un estrellamiento, el avión puede repararse con facilidad usando
cinta adhesiva y pegamento común. La cinta adhesiva transparente funciona bien para la
mayoría de reparaciones; sin embargo, roturas más grandes podrían necesitar pegamento y
cinta adhesiva para mejores resultados. Usa epoxi de 5-minutos o pegamento blanco común
y permite que el pegamento se seque por completo antes de moverlo.
Para cambiar una hélice rota: usa pinzas de punta pequeña de
aguja para sacar la hélice rota del eje del motor. Oprime la hélice de
remplazo en el eje del motor siguiendo la orientación que se muestra
en la foto.
Hay una hélice de izquierda y una de derecha. Si el avance de la
hélice está al revés con la velocidad aplicada intercámbiala con la
otra hélice de remplazo
Si el avión necesita reparaciones o ser remplazado, NO LO REGRESES A LA TIENDA. Comunícate con:
Hobby Services
3002 N. Apollo Drive, Suite 1
Champaign, Il, 61822, U.S.A.
De 9 am a 5 pm hora central de lunes a viernes.
[phone]
[email protected]
Si el controlador ya no se puede comunicar con el avión, puede que necesite “enlazarse” otra vez siguiendo el siguiente procedimiento:
1. Oprime y sostén el botón de enlace que se encuentra arriba a la derecha del controlador.
2. Prende el controlador
3. Prende el avión
4. Suelta el botón de enlace
5. Confirma que el controlador controle el avión
© 2013 Estes-Cox Corp. Una filial de Hobbico, Inc.
PN067049 (6-13)

Piles requises pour le contrôleur :
Nécessite : 6 piles AA de 1,5V (non incluses)
Soin et entretien :
• Examinez régulièrement toutes les pièces pour
détecter un endommagement éventuel. En cas
d’endommagement, ne pas utiliser tant que les
réparations ne sont pas faites.
Précautions concernant les piles :
• La supervision d’un parent est recommandée lors de
l’installation ou du remplacement des piles.
• Pour obtenir les meilleures performances, utilisez des
piles alcalines neuves dans le contrôleur.
• N’alimentez pas le contrôleur en mélangeant des piles
de types différents ou des piles neuves et usées.
• N’employez que des piles de type identique ou
équivalent à celles recommandées.
Cet appareil est équipé d’une pile Lilon rechargeable
de 3,7 V. Observer les consignes suivantes
d’utilisation sans danger :
• Ne jetez pas la pile au feu ou dans un appareil de
chauffage.
•
N’utilisez pas ou ne laissez pas la pile près d’une source
de chaleur, comme un feu ou un appareil de chauffage.
• Ne frappez pas la pile ou ne la jetez pas contre une
surface dure.
• Ne plongez pas la pile dans l’eau. Maintenez-la fraîche
et sèche.
• Ne soudez pas directement la pile ou ne la percez pas
avec un clou ou autre objet tranchant.
• Ne transportez pas ou ne rangez pas la pile avec des
objets métalliques tels que des colliers, épingles à
cheveux, etc.
• Ne désassemblez ou ne modifiez pas la pile.
• Mettez l’interrupteur de l’équipement à l’arrêt après
usage.
• Recyclez les piles usées.
ATTENTION :
Les changements ou modifications
apportés à ce produit non expressément approuvés par
la partie responsable de sa conformité pourraient annuler
la possibilité pour l’utilisateur d’utiliser le matériel.
9
Contrôleur
À CONSERVER POUR
RÉFÉRENCE ULTÉRIEURE
INSTRUCTIONS
Ne touchez pas les pales en
mouvement et ne volez pas au-
dessus de la tête de quelqu’un. La
supervision d’un adulte est requise.
GARANTIE LIMITÉE DE 90 JOURS
NE RETOURNEZ PAS VOTRE PRODUIT AU MAGASIN. Estes réparera ou remplacera les défectuosités d’usine pendant 90 jours à compter de la date d’achat. Cette garantie
ne couvre spécifiquement pas les dégâts par suite de chute, de mauvaise utilisation ou d’abus. Pour faire une réclamation sous garantie, veuillez contacter notre équipe
d’assistance aux produits à [email protected].
Si le service d’assistance aux produits le demande, veuillez envoyer le produit défectueux à : Hobby Services, 3002 N Apollo Dr., Suite #1, Champaign, IL 61822 – U.S.A.
Cette garantie ne s’applique que si le produit est utilisé conformément aux instructions et avertissements fournis avec chaque modèle. Estes n’assume aucune responsabilité
financière sauf pour le recours exclusif ou la réparation de pièces comme spécifié ci-dessus. Estes n’aura aucune responsabilité financière concernant les dommages
consécutifs ou accidentels. Certains états/provinces n’autorisent pas l’exclusion des dommages consécutifs ou accidentels de sorte que l’exclusion ci-dessus pourrait ne pas
vous concerner. Cette garantie vous donne des droits spécifiques et vous pourriez également avoir d’autres droits qui varient d’état en état/de province en province.
Contenido
Mesures de sécurité
Avertissement : Ne modifi
ez ou ne retouchez pas cet appareil. Les changements ou
modifications apportés à cet appareil sans l’approbation expresse de la partie responsable de
sa conformité pourraient annuler la possibilité par l’utilisateur d’exploiter le matériel.
• Ne pas mettre l’appareil en marche avant
d’avoir mis d’abord le contrôleur en marche.
• Maintenir les mains, cheveux et vêtements
lâches éloignés d’hélices en mouvement.
• Mettre le contrôleur et l’appareil à l’arrêt
lorsqu’ils ne sont pas utilisés.
• La supervision d’un parent est
recommandée durant le vol.
• Ne plongez pas l’appareil dans l’eau. Cela
pourrait endommager les assemblages
électroniques.
• Observez exactement le mode d’emploi.
• Cet appareil n’est pas destiné aux enfants
de moins de 8 ans.
• Ne pas faire voler l’appareil si des pièces
sont endommagées. Réparer les pièces
endommagées ou cassées avant de tenter
un vol.
• Faire les spectateurs se tenir en arrière et
loin de l’appareil.
Star Strike™
Hélices de rechange
Estes-Cox Corp.
1295 H Street, PO Box 227
Penrose, CO 81240-0227
Une filiale de Hobbico, Inc
4552
™
Fabriqué à Shanghai, Chine
Avis d’Industrie Canada:
Le présent appareil est conforme aux CNR
d'Industrie Canada applicables aux
appareils radio exempts de licence.
L'exploitation est autorisée aux deux
conditions suivantes:
(1) l'appareil ne doit pas produire de
brouillage, et
(2) l'utilisateur de l'appareil doit accepter
tout brouillage radioélectrique subi,
même si le brouillage est susceptible
d'en compromettre le fonctionnement.
Cet appareil numérique ne dépasse pas
les Rèlements sur l’interférence radio
par un appareil numérique de classe
B stipulées dans les Règlement sur
l’interférence redio d’industrie Canada.

10
Contrôleur avec Chargeur Incorporé
Voyant DÉL (à diode électroluminescente)
d’alimentation (rouge)
Voyant DÉL du chargeur (vert)
Équilibrage de direction du
vol : Ajuster la direction vers la
droite et la gauche.
Manche de direction : Donner
des petits coups (pousser et
relâcher) à gauche ou à droite
pour diriger.
Manche d’accélération :
Pousser et maintenir ainsi pour la pleine puissance
du moteur. Pousser à mi-chemin pour la vitesse de
croisière. Relâcher pour s’arrêter.
Enlever la vis et le couvercle arrière. Insérer 6 piles alcalines AA neuves
suivant la polarité correcte. Remettre le couvercle et la vis en place. Des piles
neuves doivent être installées après chaque quatrième recharge complète de
Star Strike
Vol de l’
A
Mettre l’interrupteur sur la position de marche pour voler
Mettre l’interrupteur sur la position d’arrêt pour recharger
DÉMARRAGE
91 MÈTRES
91 MÈTRES
Trouver une grande zone
dégagée. Ne pas faire vol
e
l'appareil près de
personnes, rues, maisons
arbres ou lignes électriqu
e
1.
5.
6.
CHOIX D'UN BON SITE DE VOL :
FIN DU VIRAGE À GAUCHE
Donner des petits coups à droite
sur le manche.
PASSAGE À GAUCHE
Donner des petits coups à gauche
sur le manche de contrôle.
DIRIGER UN APPAREIL VENANT VERS VOUS
1. Imaginer être dans le cockpit. Tourner et diriger
l'antenne de contrôle dans le sens du vol de l'appareil.
OU
2. Alors que l'aile de l'appareil est inclinée, donner
des petits coups sur le manche de contrôle de
direction en direction de l'aile basse jusqu'à ce qu'elle
soit de niveau.
Tenir l'appareil
sous l'aile.
Relâcher le manche de
contrôle de l'accélération
pour commencer la
descente. Donner des
petits coups sur le manche
de contrôle de la direction
vers la gauche ou la droite
pour mettre l'appareil face
au vent et maintenir les
ailes au même niveau.
Donner des petits coups
sur le manche de contrôle
de l'accélération pour
maintenir l'appareil en vol
ralenti jusqu'à ce qu'il se
pose.
ATTERRISSAGE DE L'APPAREIL
1. Vérifier la vitesse et la direction
du vent.
2. Mettre le contrôleur en marche. Le
voyant rouge va s'allumer.
3. Mettre l'appareil en marche.
4. Vérifier les contrôles du moteur et
de direction.
5. Donner la pleine puissance
(manche de contrôle du moteur
poussé à fond).
6. Lancer l'appareil en ligne droite et
de niveau face au vent.
8 km/h (5mph) ou moins
Pour arrêter un virage, donner des petits
coups sur le manche de contrôle de
direction en direction de l'aile basse.
DONNER DES
PETITS COUPS
DONNER DES PETITS COUPS
DONNER DES
PETITS COUPS
DONNER DES
PETITS COUPS

11
1. Mettre l’appareil et le
contrôleur à l’arrêt.
2. Ouvrir la porte de
charge du contrôleur.
Déployer le cordon
de charge. 3. Brancher le cordon de
charge sur l’appareil
(NE PAS FORCER
NI BRANCHER À
L’ENVERS). Le voyant
vert s’allume.
4. Charger jusqu’à
ce que le voyant
s’éteigne. Débrancher
le cordon et le ranger
dans le compartiment
de charge du
contrôleur.
REMARQUE : Pendant la
charge, de la chaleur se
dégage par les évents
du contrôleur. Ne jamais
couvrir ceux-ci.
Évents
Recharge de l’Appareil
A
ppareil
Virer en donnant des petits coups à
gauche sur le manche – des petits
coups répétés rapides provoquent
des virages serrés, ou des
petits coups répétés lents
provoquent des
virages larges.
Terminer les virages
en donnant des
petits coups à droite
sur le manche,
mettant les
ailes de niveau
pour voler droit.
DONNER DES
PETITS COUPS
DONNER DES
PETITS COUPS
TOUJOURS FAIRE VOLER AU-DESSUS DE
CHAMPS COUVERTS D'HERBE DOUCE !
NE PAS FAIRE VOLER AU-DESSUS D'AIRES
DE STATIONNEMENT OU DE RUES.
e
r
,
e
s.
2.
3.
4. FIN DU VIRAGE À GAUCHE
Donner des petits coups à droite sur le manche.
COMMENCER UN
VIRAGE À GAUCHE
Donner des petits coups
à gauche sur le manche
de contrôle de direction.
Voler en ligne
droite en centrant
le manche de
contrôle de
direction. Donner
des petits coups à
gauche ou à droite
pour maintenir les
ailes de niveau.
Laisser l'appareil voler de
lui-même pendant 3 à 5
secondes pour gagner de
la vitesse et de l'altitude
avant d'effectuer le
premier virage.
Durée du vol : jusqu'à 10 minutes.
CENTRE
POUSSER
POUSSER
POUSSER

12
Dépannage
Procédure de Raccordement
Réparations Simples
Service
Problème
Les moteurs ne fonctionnent pas
L'appareil vole trop bas
L'appareil ne tourne pas
Cause
Si une chute entraînant un endommagement se produit, il se peut que l’appareil soit
facilement réparable à l’aide de ruban adhésif ou de colle. Du ruban adhésif incolore
d’emballage convient très bien à la plupart des réparations; cependant, des dégâts plus
importants peuvent exiger de la colle et du ruban adhésif pour obtenir des résultats
meilleurs. Utiliser de la colle époxy ou de la colle blanche à usage domestique séchant en 5
minutes et laisser la colle sécher complètement sans rien toucher.
Pour remplacer une hélice cassée: utiliser une petite pince à becs fins
pour séparer l’hélice cassée de l’arbre du moteur. Engager l’hélice de
rechange sur l’arbre du moteur dans le sens indiqué sur la photo.
Il y a une hélice pour le côté gauche et une pour le côté droit. Si, alors
que l’accélération est appliquée, il s’avère que l’hélice est à l’envers,
la remplacer par l’autre hélice de rechange.
Si l’appareil nécessite une réparation ou un remplacement, NE PAS LE RETOURNER AU DÉTAILLANT. Contacter :
Hobby Services
3002 N. Apollo Drive, Suite 1
Champaign, Il, 61822, U.S.A.
De 9 h. à 17 h., fuseau central, du lundi au vendredi.
[phone]
[email protected]
Si le contrôleur ne peut plus communiquer avec l’appareil, il est possible qu’il soit nécessaire de le raccorder de
nouveau en exécutant la procédure suivante:
1. Appuyer sur le bouton de raccordement dans l’angle supérieur droit du contrôleur et le maintenir enfoncé
2. Mettre le contrôleur en marche
3. Mettre l’appareil en marche
4. Relâcher le bouton de raccordement
5. S’assurer que le contrôleur contrôle maintenant l’appareil
© 2013 Estes-Cox Corp. Une filiale de Hobbico, Inc.
PN067049 (6-13)
