ESX Signum SX-4120 User manual

SX-4120
SX-480
Bedienungsanleitung
Owner´s Manual

2
Seite
3
4
5
6
7
9
10
Inhaltsverzeichnis
Installationshinweise
Einbau des Verstärkers, Elektrischer Anschluss
4-Kanal Verstärker
Funktionen und Bedienelemente
Lautsprecher und Cinchanschluss
4-Kanal-Betrieb mit Front-/Hecksystem
2-Kanal-Betrieb TWIN SUB mit zwei Subwoofer
3-Kanal-Betrieb mit Stereo-/Frontsystem und Mono/Subwoofer
Fehlerbehebung
Technische Daten
Owner´s Manual in English starts on page 11!

3
Installationshinweise
Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte,
Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker an dem Montagort genügend
Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von
wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein
Bassgehäuse, denn dadurch können sich Bauteile im Verstärker los vibrieren und den Verstärker beschädigen. Die Zuleitungskabel sollten
bei dem Einbau so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.
Einbau des Verstärkers
Halten Sie den Verstärker an die gewünschte Einbaustelle.
Markieren Sie die Bohrlöcher mit einem geeigneten Stift.
Bohren Sie dann die Löcher und verschrauben Sie den
Verstärker mit den beiliegenden Schrauben.
Elektrischer Anschluss
Batterieanschluss (+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum
Anschluss ein ausreichend dimensioniertes Stromkabel (min. 16-25 qmm) und installieren Sie eine zusätzliche Kabelsicherung. Diese
sollte, um absolute Betriebssicherheit zu gewährleisten, möglichst nahe an der Batterie sein.
Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes (Autoradio) mit dem
Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker bei Einschalten des Autoradios automatisch ein.
Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie. Das Massekabel sollte möglichst kurz
sein und an einem blanken, metallischen Punkt am Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine
sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung
gewählt werden.
Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung. Der Wert ist für
Belastung bzw.Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Betrieb Ohm erhöht sich die Stromaufnahme um ca. 50%, das heißt die
Gerätesicherungen müssen eventuell gegen entsprechend höhere Werte ausgetauscht werden.
Strom / Masse / Remote-Anschluss
Masse
Remote
FUSE
POWER INPUT
+12V REM GND
FUSE
SPEAKER OUTPUT
- + - + - + - +
CH4 CH2 CH1CH3
BRIDGED BRIDGED
Masse
+12Volt

4

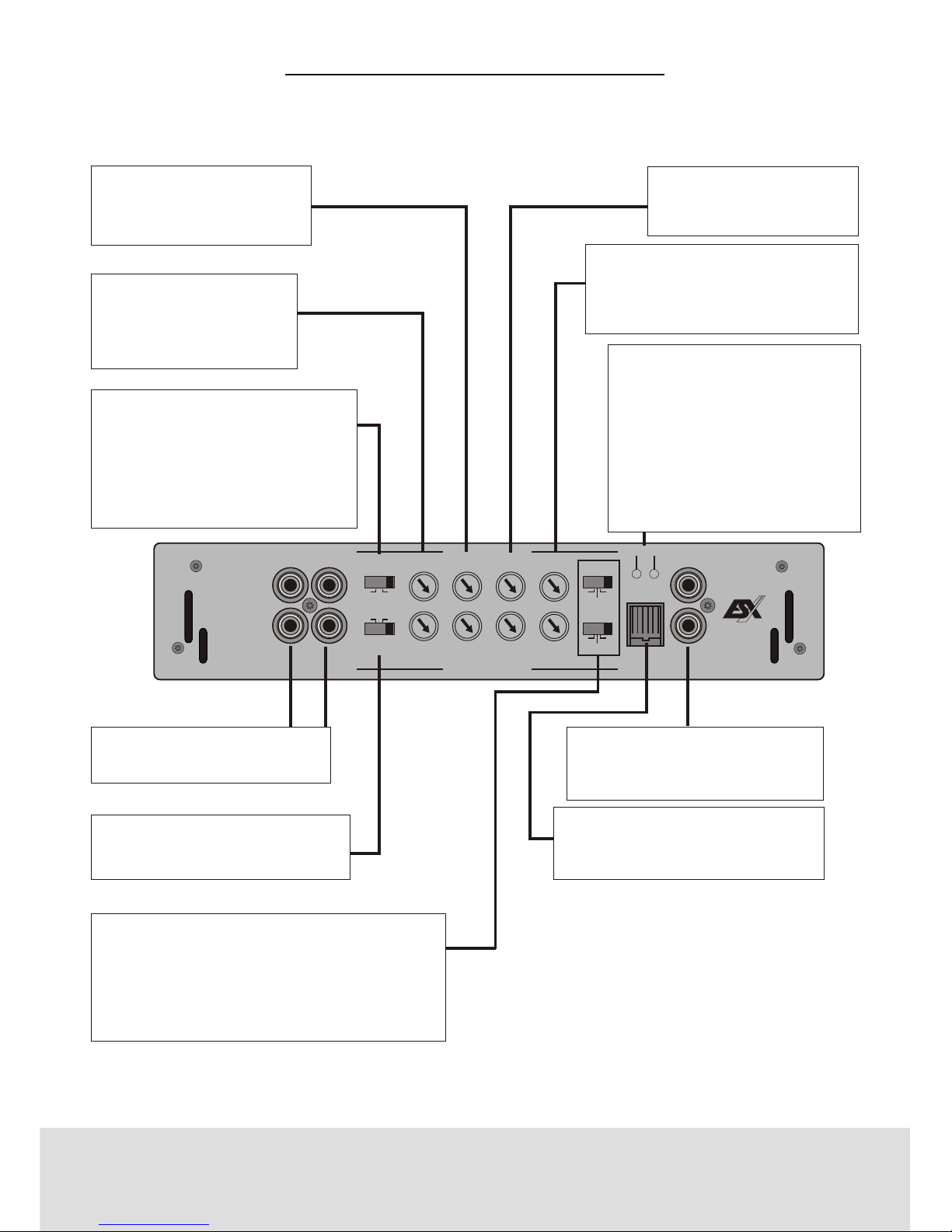

4-Kanal Verstärker - Funktionen und Bedienelemente
SX-480 / SX-4120
X-OVER
10Hz 1.2kHz
10Hz 1.2kHz
30Hz 150Hz
30Hz 150Hz
0dB 12dB
0dB 12dB 4V 0.2V
4V 0.2V
LPF/BP
HPF
FULL
LPF/BP
HPF
FULL
TWIN SUB
INPUT MODE
CH1/2
CH3/4
ON OFF
2CH 4CH
L
R
REMOTE
CONTROL
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
• •
• •
• •
• •
• •
• •
• •
• •
X-OVER
INPUT OUTPUT
POWER PROTECT
CH3
CH2
CH1
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
CONTROLS CH 3 / 4
CONTROLS CH 1 / 2
X-OVER SELECT - Schalter
Selektiert die gewünschte Betriebsart des Kanalpaars:
Position FULL:
Vollbereich (gesamter Frequenzbereich)
Position LP:
Tiefpass (Frequenz wird nach oben begrenzt, einstellbar über den LOW PASS-Regler)
Der Hochpass-Regler fungiert in dieser Schalterstellung als Subsonic-Filter.
Position HP:
Hochpass (Frequenz wird nach unten begrenzt, einstellbar über den HIGH PASS-Regler)
BASS BOOST - Regler
Bassanhebung - stufenlos von
0dB bis +12dB regelbar. Der
Bass Boost funktioniert nur
bei LP!
INPUT LEVEL - Regler
Regelt die Eingangsempfindlichkeit
der Kanäle zwischen 0.2 und 4 Volt
OUTPUT - Cinchausgänge
Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.
TWIN SUB - Schalter CH1/2
Wenn dieser Schalter auf der ON
Position steht werden für Kanal
1 & 2 die selben Parameter der
Regler High Pass, Low Pass und
Bass Bosst wie an Kanal 3 & 4
übernommen. Bitte nur für den
Betrieb mit 2 Subwoofern benutzen.
INPUT - Cincheingänge
Zur Ansteuerung mittels Cinchkabel
mit dem Steuergerät verbinden.
LOW PASS - Regler
mit diesem Regler stellen Sie die obere
Trennfrequenz der Frequenzweiche
ein. Der Regelbereich liegt zwischen
30Hz und 150Hz.
INPUT MODE SELECT-Schalter
Ansteuerung mittels
2 x Cinchkabel Schalter auf 4CH
1 x Cinchkabel Schalter auf 2CH
HIGH PASS - Regler
mit diesem Regler stellen Sie
die untere Trennfrequenz der
Frequenzweiche ein. Der
Regelbereich liegt zwischen
10Hz und 1.2KHz.
REMOTE CONTROL - Buchse
Zur Verbindung über Kabel mit der im Liefer-
umfang enthaltenen Fernbedienungs-Einheit.
Ermöglicht die Regelung des Subwoofers
vom Fahrersitz aus.
POWER - LED
Leuchtet diese LED grün, ist der
Verstärker betriebsbereit.
PROTECT - LED
Leuchtet diese LED rot, kann dieses
folgende Gründe habe:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Strommangel)
d) Verstärkerdefekt
Siehe S.9 Fehlerbehebung!
CH4

5
4-Kanal-Betrieb mit Front-/Hecksystem
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1&2 / CH3&4) des Verstärkers mittels zwei Cinchleitungen.
• Verbinden Sie die Front & Heck-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (SPEAKER OUTPUT + CH1 -, + CH2 -, + CH3 -, und + CH4 -)
des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
•
•
•
•
•
•
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
4-Kanal Verstärker - Lautsprecher und Cinchanschluss
SX-480 / SX-4120
X-OVER SELECT - Schalter (CH1/2 & CH3/4)
•Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
•Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach
Größe der Systeme liegen und sind über die High Pass - Regler einstellbar.
INPUT LEVEL - Regler (CH1/2 & CH3/4)
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte
Verzerrungen hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler (CH1/2 & CH3/4)
• Die BASS BOOST - Regler sollten Sie in die “0dB” - Stellung bringen.
INPUT MODE SELECT - Schalter (CH1/2 & CH3/4)
• Der TWIN SUB - Schalter von CH1/2 muss sich in der “OFF” - Position und der INPUT MODE SELECT - Schalter
von CH3/4 muss sich in der “4CH” - Position befinden.
• Verwenden Sie nur eine Cinchleitung, muss sich der INPUT MODE SELECT-Schalter in der 2CH Stellung befinden. Die
Cinchleitung des Eingangssignals muss dann an INPUT CH1/2 angeschlossen werden.
•
•
•
•
POWER INPUT
+12V REM GND
FUSE
SPEAKER OUTPUT
- + - + - + - +
CH4 CH2 CH1CH3
BRIDGED BRIDGED
X-OVER
10Hz 1.2kHz 10Hz 1.2kHz
30Hz 150Hz 30Hz 150Hz
0dB 12dB 0dB 12dB 4V 0.2V
4V 0.2V
LPF/BP
HPF
FULL
LPF/BP
HPF
FULL
TWIN SUB
INPUT MODE
CH1/2 CH3/4
ON CH4
OFF
2CH CH3
4CH
L R
REMOTE
CONTROL
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
• • • •
• • • •
• • • •
• • • •
X-OVER
INPUT OUTPUT
POWER PROTECT
CH4
CH3
CH2
CH1
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
CONTROLS CH 3 / 4
CONTROLS CH 1 / 2
Cinchleitungen
vom Steuergerät mit
Cincheingängen
(INPUT CH1/2 und
CH3/4) verbinden.
Heck-Lautsprecher 2 - 8 Ohm
Front-Lautsprecher 2 - 8 Ohm

6
Subwoofer 4 - 8 Ohm
Subwoofer 4 - 8 Ohm
Cinchleitungen
vom Steuergerät mit
Cincheingängen
(INPUT CH1 & CH2)
verbinden.
2-Kanal-Betrieb TWIN SUB mit 2 Subwoofer
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
4-Kanal Verstärker - Lautsprecher und Cinchanschluss
SX-480 / SX-4120
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1 & CH2) des Verstärkers mittels einer Cinchleitung.
• Verbinden Sie die Subwooferer mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (SPEAKER OUTPUT + BRIDGED - von CH1/2 und + BRIDGED - von CH3/4)
des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 4 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
•
•
•
•
•
•
X-OVER SELECT - Schalter (CH1/2 & CH3/4)
•Im TWIN SUB-Betrieb sollten Sie bei CH1/2 & CH3/4 die Tiefpass-Stellung (LP) wählen, dadurch werden die
Subwoofer von den höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe der
Subwoofer liegen und ist über den LOW PASS-Regler CH3/4 einstellbar. Der HIGH PASS-Regler CH3/4 übernimmt hier
die Funktion eines Subsonic Filter. Die Trennfrequenz sollte bei 10Hz - 30Hz , je nach Größe der Subwoofer liegen und
ist über den HIGH PASS-Regler einstellbar. HIGH PASS und LOWPASS an CH1/2 sind hierbei ohne Funktion.
INPUT LEVEL - Regler (CH1/2 & CH3/4)
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte
Verzerrungen hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler (CH3/4) / BASS REMOTE
• Der BASS BOOST-Regler erlaubt eine Bassanhebung um +12dB. Der Regler auf CH1/2 ist hierbei ohne Funktion.
• Die BASS REMOTE ermöglicht die Regelung des Basspegels vom Fahrersitz aus.
Hinweis! Benutzen Sie diese Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
TWIN SUB - Schalter (CH1/2) / INPUT MODE SELECT Schalter / BASS REMOTE
• Der TWIN SUB - Schalter von CH1/2 muss sich in der “ON” - Position und der INPUT MODE SELECT-Schalter von
CH3/4 muss sich in der “2CH” - Position befinden. Die Einstellungen der Regler von Kanal 3 & 4 werden für Kanal 1 & 2
übernommen, jedoch muß der Regler INPUT LEVEL manuell auf den selben Wert wie auf Kanal 3 & 4 eingestellt
werden. Jetzt kann eine gleichmäßige Einstellung der beiden Subwoofer mit der BASS REMOTE vorgenommen werden.
•
POWER INPUT
+12V REM GND
FUSE
SPEAKER OUTPUT
- + - + - + - +
CH4 CH2 CH1CH3
BRIDGED BRIDGED
X-OVER
10Hz 1.2kHz 10Hz 1.2kHz
30Hz 150Hz 30Hz 150Hz
0dB 12dB 0dB 12dB 4V 0.2V
4V 0.2V
LPF/BP
HPF
FULL
LPF/BP
HPF
FULL
TWINSUB
INPUTMODE
CH1/2 CH3/4
ON CH4 OFF 2CH CH3 4CH
L R
REMOTE
CONTROL
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
• • • •
• • • •
• • • •
• • • •
X-OVER
INPUT OUTPUT
POWER PROTECT
CH4
CH3
CH2
CH1
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
CONTROLS CH 3 / 4
CONTROLS CH 1 / 2
BASS REMOTE

7
3-Kanal/Betrieb mit Stereo/Frontsystem und Mono/Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1&CH2 / CH3&CH4) des Verstärkers mittels zwei Cinchleitungen.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (SPEAKER OUPUT + CH1 -, + CH2 -) und den Subwoofer mit den
Lautsprecher-Ausgängen (SPEAKER OUTPUT + BRIDGED - von CH3 & CH4) des
Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro
Kanal 2 Ohm ( Mono 4 Ohm) nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
•
•
•
•
•
•
•
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
X-OVER SELECT - Schalter (Frontsystem CH1/2)
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach
Größe des Systems liegen und ist über den High Pass - Regler einstellbar.
X-OVER SELECT - Schalter (Subwoofer CH3/4)
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP) wählen, dadurch wird der Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und
ist über den LOW PASS-Regler einstellbar. Der HIGH PASS-Regler übernimmt hier die Funktion eines Subsonic Filters.
Die Trennfrequenz sollte bei 10Hz - 30Hz , je nach Größe der Subwoofer liegen und ist über den HIGH PASS-Regler
einstellbar.
INPUT LEVEL - Regler (CH1/2 & CH3/4)
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte
Verzerrungen hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler (CH3/4) / BASS REMOTE
• Der BASS BOOST-Regler erlaubt eine Bassanhebung um +12dB. Der Regler auf CH1/2 ist hierbei ohne Funktion.
• Die BASS REMOTE ermöglicht die Regelung des Basspegels vom Fahrersitz aus.
Hinweis! Benutzen Sie diese Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
INPUT MODE SELECT - Schalter (CH1/2 & CH3/4) / TWIN SUB
• Der TWIN SUB - Schalter von CH1/2 muss sich in der “OFF” - Position
• Der INPUT MODE SELECT - Schalter von muss sich in der “4CH” - Position befinden.
• Verwenden Sie nur eine Cinchleitung, muss sich der INPUT MODE SELECT-Schalter in der 2CH Stellung befinden.
Die Cinchleitung des Eingangssignals muss dann an INPUT CH1/2 angeschlossen werden.
•
•
•
•
•
•
•
•
4-Kanal Verstärker - Lautsprecher und Cinchanschluss
SX-480 / SX-4120

8
3-Kanal Frontsystem mit Mono/Subwoofer
4-Kanal Verstärker - Lautsprecher und Cinchanschluss
SX-480 / SX-4120
POWER INPUT
+12V REM GND
FUSE
SPEAKER OUTPUT
- + - + - + - +
CH4 CH2 CH1CH3
BRIDGED BRIDGED
X-OVER
10Hz 1.2kHz 10Hz 1.2kHz
30Hz 150Hz 30Hz 150Hz
0dB 12dB 0dB 12dB 4V 0.2V
4V 0.2V
LPF/BP
HPF
FULL
LPF/BP
HPF
FULL
TWIN SUB
INPUT MODE
CH1/2 CH3/4
ON CH4 OFF 2CH CH3
4CH
L R
REMOTE
CONTROL
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
• • • •
• • • •
• • • •
• • • •
X-OVER
INPUT OUTPUT
POWER PROTECT
CH4
CH3
CH2
CH1
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
CONTROLS CH 3 / 4
CONTROLS CH 1 / 2
Cinchleitungen von
Steuergerät mit
Cincheingang (INPUT
CH1/CH2 & CH3/CH4)
verbinden.
Front-Lautsprecher 2 - 8 Ohm
Subwoofer 4 - 8 Ohm
BASS REMOTE

9
Fehlerbehebung
Fehler: keine Funktion
Ursache:
1. Die Verbindungskabel sind nicht korrekt angeschlossen.
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.
3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherung.
Fehler: kein Ton aus Lautsprecher
Ursache:
1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt.
2. Die Lautsprecher sind defekt.
3. Im LP/BP Betrieb ist der HP Regler zu hoch eingestellt.
Fehler: Ein bzw. zwei Kanäle ohne Funktion
Ursache:
1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.
3. Die Lautsprecher sind defekt
Fehler: Verzerrungen aus Lautsprecher
Ursache:
1. Die Lautsprecher sind überlastet.
Drehen Sie den Gain-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und Hochton-Regler am
Steuergerät zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.
Fehler: Keine Bässe bzw. kein Stereo-Sound
Ursache:
1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.
Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet)
Ursache:
1. Kurzschluss an den Lautsprechern bzw. Kabeln.
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher oder mangelnde Luftzufuhr durch ungünstigen Einbauort des Verstärkers.
3. Überlastung durch Strommangel (zu dünne Kabelquerschnitte).
1.
1.
Hinweis !
Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber
auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet der Verstärker ab, um größeren Schäden vorzubeugen. Liegt eine
der genannten Störungen vor, leuchtet die Störung/Protect LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie. z.B.
Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung. Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der Verstärker wieder in
Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit
einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbeleges an Ihren Fachhändler zu retournieren.
Störungen (Interferenzen)
Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden
Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können durch
korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:
- Benutzen Sie nur abgeschirmte Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.
- Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im
Fahrzeug. Sollte dieses nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinchkabel
sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen mit dem Cinchkabel verlegt werden.
- Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer Sternförmigen Anordnung verlegen. Den geeigneten -
Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem Multi-Meter die Spannung der
Fahrzeug-Batterie. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-Terminal (+12V) des Verstärkers
vergleichen. Wenn die gemessene Spannung nur geringfügig voneinander abweichen, haben Sie den richtigen Masse-Mittelpunkt gefunden.
Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei eingeschalteter Zündung und angeschalteten Verbrauchern (z.B.
Licht, Heckscheibenheizung) durchführen.
- Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und haben
einen geringeren Kontakt-Widerstand.
- -
- -
-
- - - - -
- -
- -
-
-
-
Fehler: Rauschen aus den Lautsprechern
Ursache:
1. Die Gain-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.
3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker
einschalten. Ist das Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.
-
3.

10
Technische Daten
10Hz - 1.2KHz
30Hz - 150Hz
10Hz - 1.2KHz
30Hz - 150Hz
0.2 - 5 Volt
SX-4120
4 x 120 / 200
4 x 200 / 400
2 x 400
2 x 800
400 / 430
80 A Maxifuse
Voll/LP-BP/HP
Voll/LP-BP/HP
ja
10Hz - 1.2KHz
30Hz - 150Hz
10Hz - 1.2KHz
30Hz - 150Hz
0.2 - 5 Volt
SX-480
4 x 80 / 140
4 x 140 / 280
2 x 280
2 x 560
320 / 350
60 A Maxifuse
Voll/LP-BP/HP
Voll/LP-BP/HP
ja

11
Contents
General Installation Notes
Installation of the amplifier, Electrical Connection
4 Channel Amplifier
Features
Applications
4-Channel-Mode Front/Rear Speakers
2-Channel-Mode TWIN SUB with 2 Subwoofers
3-Channel-Mode with Stereo/Front Speakers and Mono/Subwoofer
Trouble Shooting
Specification
Page
12
13
14
15
16
18
19

12
General Installation Notes
The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be
sure to locate this unit where you have reasonable air circulation and protection from moisture. When considering the mounting location
you should minimize the length of the power and speaker leads. Minimizing both leads will yield a more reliable installation.
It is also important to ensure that the heat sink fins are not against a panel or a surface, preventing air circulation. Do not install the amplifier
on a subwoofer box or on vibrating parts of the vehicle, since the vibrations can cause damage to the amplifiers electrical components.
Installation of the amplifier
Mark the location for the mounting screw holes by using the amplifier
as a template. Drill holes at the marked locations and firmly fasten the
amplifier in place with the mounting screws supplied in the accessory kit.
Before drilling or cutting any holes, investigate the layout of your automobile
thoroughly: Take care when working near the gas lines or hydraulic lines
and electrical wiring.
Electrical Connection
Ground (GND)
This wire is the electrical ground and must be fastened securely to the vehicle chassis. The best method is to use a threading sheet metal
screw since the threads cut into bare metal. Ensure that all paint or other insulation is remove from around the hole area, and using self
tapping screw, securely affix the bare wire ends to the vehicle chassis. Use as short a piece of cable as possible - use the same gauge as
was used for the +12V cable. Make sure that the connection is safe, a loose connection may result in amplifier noise and fault condition.
Remote (REM)
Many radios or other music sources have an output terminal for connection of the remote turn-on of the power amplifier. If a radio doesn't
have a remote turn-on feature, then you can use the antenna relay wire, which activates the antenna motor. Please note, if the power
antenna retracts when the radio is operating, then you cannot use the antenna relay wire to operate the remote turn-on.
Batterie Connection (+12V)
This wire is usually connected directly to the positive battery terminal. Ensure that the + power supply wire is fused via an assigned fuse in
line with the + power supply wire. Please use a sufficient gauge for the installed amplifiers min 16-25 mm².This connection
must be completed using spade lug with insulating sleeve.
Fuses
The integrated amplifier fuses protect the units from short circuit and overload. The fuse rating is for 4 Ohm loads (impedance) of the
speakers, for 2 Ohm loads the fuses may have to get increased by up to 50% in case of higher power consumption.
CHASSIS
GROUND
Remote
CHASSIS
GROUND
FUSE
POWER INPUT
+12V REM GND
FUSE
SPEAKER OUTPUT
- + - + - + - +
CH4 CH2 CH1CH3
BRIDGED BRIDGED
+12 Volts

13
4 Channel Amplifier - Features
SX-480 / SX-4120
X-OVER
10Hz 1.2kHz
10Hz 1.2kHz
30Hz 150Hz
30Hz 150Hz
0dB 12dB
0dB 12dB 4V 0.2V
4V 0.2V
LPF/BP
HPF
FULL
LPF/BP
HPF
FULL
TWIN SUB
INPUT MODE
CH1/2
CH3/4
ON OFF
2CH 4CH
L
R
REMOTE
CONTROL
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
• •
• •
• •
• •
• •
• •
• •
• •
X-OVER
INPUT OUTPUT
POWER PROTECT
CH4
CH3
CH2
CH1
BASS
BOOST
LOW
PASS
INPUT
LEVEL
HIGH
PASS
CONTROLS CH 3 / 4
CONTROLS CH 1 / 2
INPUT LEVEL
This allows you to match the amplifier
input sensitivity to the output level of the
source (head unit) and is continously
variable between 0.2 up to 4 Volts.
LOW PASS
The built in low pass filter is fully
variable from 30Hz up to 150Hz,
with a rolloff of 12dB/octave
HIGH PASS
The built in high pass filter is
fully variable from 10Hz up to
1.2KHz, with a rolloff of
12dB/octave
INPUT
Accepts line level (RCA) inputs from
0.2 to 4 Volts
INPUT MODE SELECT
Allows you to choose between “2CH”
or “4CH” line signal input.
X-OVER SELECT
This switch will route the output of the full range
(FULL), or a low pass (LP), or the output of the high
pass (HP) filter to the internal power amplifier.
When this switch is set on LP the HP Control is
activated as SubsonicFilter.
OUTPUT
Provides a full range line level (RCA)
output that allows the use of additional
amplifiers.
BASS BOOST
Allows you to adjust the bass
boost from 0dB up to 12dB.
Only for LP-Mode!
REMOTE CONTROL
These jack are for use with the enclosed
remote control. Only the low pass signal
will be controlled.
POWER - LED
It indicates amplifier has turn on signal
PROTECT - LED
It indicates the fault operation of the
amplifier. When the fault conditions
(overload, excessive heat or short
circuit of speaker) arise, the protection
curcuit is engaged to protect both the
speakers and the amplifier against
damage.
Look at page 9 Trouble Shooting!
TWIN SUB - CH 1&2
When this Switch is set to ON Position
the same adjusted parameters of
CH 3 & 4 for High Pass, Low Pass and
Bass Boost are taking effect on
CH 1 & 2. Only the Input Level must be
changed. This is only suitable for an
operation with 2 Subwoofers.

14
4-Channel Front-/Rear Speakers
Interconnect cable checklist:
• Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT
CH1&2 / CH3&4 of the amplifier.
• Connect the Front-/Rear Speakers with the terminal blocks (SPEAKER OUTPUT + CH1 -
+ CH2 -, + CH3 -, and + CH4 -) of the amplifier.
• The minimum final speaker impedance must not be below 2 Ohm per channel. Too low
speaker loads result in too high heat dissipation and may cause the amplifier run into
protection.
• Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
•
•
•
•
•
4 Channel Amplifier - Applications
SX-480 / SX-4120
X-OVER SELECT (CH1/2 & CH3/4)
•If larger than 20 cm speakers are used, the FULL position is recommended.
•For all smaller speakers (Ø8.7cm - Ø16cm) the Highpass-Position (HP) is recommended, which eliminates the lowest
frequencies and protects the speakers from damage. Set the crossover-frequency between 60Hz - 150Hz, depending of
the size of the installed speakers. The Highpass adjustment can be done with the HIGH PASS - ADJUST control.
INPUT LEVEL (CH1/2 & CH3/4)
• Turn the INPUT LEVEL controls on the amplifier to 4V position.
• Turn the head unit volume control to about 80-90% of its full setting.
• Turn the INPUT LEVEL controls clockwise until you hear some distortion.
• Then turn back the INPUT LEVEL controls slightly until you can hear clean sound.
BASS BOOST (CH1/2 & CH3/4)
• Turn the BASS BOOST control into “0dB” - position.
MODE SELECT
• The TWIN SUB - switch from CH1/CH2 must be in “OFF” - position and the MODE SELECT - switch from the
CH3/CH4 must be in “4CH” - position. When you only use one RCA to RCA cable the INPUT MODE SELECT switch
should be set on 2CH - position. The RCA to RCA cable must be connected wih the input of CH1&2.
•
•
•
•
Caution
Be careful not to connect speaker (-) to the ground or vehicle chassis.
POWER INPUTPOWER INPUT
+12V REM GND+12V REM GND
FUSEFUSE
SPEAKER OUTPUTSPEAKER OUTPUT
- +- + - +- + - +- + - +- +
CH4CH4 CH2CH2 CH1CH1CH3CH3
BRIDGEDBRIDGED BRIDGEDBRIDGED
X-OVERX-OVER
10Hz10Hz 1.2kHz1.2kHz 10Hz10Hz 1.2kHz1.2kHz
30Hz30Hz 150Hz150Hz 30Hz30Hz 150Hz150Hz
0dB0dB 12dB12dB 0dB0dB 12dB12dB 4V4V 0.2V0.2V
4V4V 0.2V0.2V
LPF/BPLPF/BP
HPFHPF
FULLFULL
LPF/BPLPF/BP
HPFHPF
FULLFULL
TWIN SUBTWIN SUB
INPUINPUTTMMOODEDE
CH1/2CH1/2 CH3/4CH3/4
ON CH4ON CH4 OFFOFF 2CH CH32CH CH3
4CH4CH
LL RR
REMOTEREMOTE
CONTROLCONTROL
BASSBASS
BOOSTBOOST
LOWLOW
PASSPASS
INPUTINPUT
LEVELLEVEL
HIGHHIGH
PASSPASS
•••• ••••
•••• ••••
•••• ••••
•••• ••••
X-OVERX-OVER
INPUTINPUT OUTPUTOUTPUT
POWERPOWER PROTECTPROTECT
CH4CH4
CH3CH3
CH2CH2
CH1CH1
BASSBASS
BOOSTBOOST
LOWLOW
PASSPASS
INPUTINPUT
LEVELLEVEL
HIGHHIGH
PASSPASS
CONTROLS CH 3 / 4CONTROLS CH 3 / 4
CONTROLS CH 1 / 2CONTROLS CH 1 / 2
Connect RCA outputs
from head-unit with RCA
inputs (INPUT CH1/2
and CH3/4).
Rear-Speakers 2 - 8 Ohms
Front-Speakers 2 - 8 Ohms

15
2-Channel/Mode TWIN SUB with 2 Subwoofers
Interconnect cable checklist:
• Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT
CH1&2 of the amplifier.
• Connect the Subwoofers with the terminal blocks (SPEAKER OUTPUT + BRIDGED -
from Channel 1&2 and + BRIDGED - from Channel 3&4) of the amplifier.
• The minimum final speaker impedance must not be below 4 Ohm per channel pair. Too low
speaker loads result in too high heat dissipation and may cause the amplifier run into
protection.
• Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
•
•
•
•
•
Caution
Be careful not to connect speaker (-) to the ground or vehicle chassis.
X-OVER SELECT (CH1/2 & CH3/4)
•In Mono/Subwoofer-Mode select the Lowpass-Position (LP), which eliminates the higher frequencies. The
recommended crossover frequency ranges between 60 - 100Hz, depending on the size and response of the
Subwoofers. The Lowpass adjustment CH3/4 can be done with the LOW PASS control. The HIGH PASS CH3/4 control
works in this case as Subsonic Filter. The Cut-off frequency should be between 10Hz and 30Hz depending on the size
of the installed Subwoofers. The HIGH PASS an LOW PASS on CH1/2 is in this mode without function.
INPUT LEVEL (CH1/2 & CH3/4)
• Turn the INPUT LEVEL controls on the amplifier to 4V position.
• Turn the head unit volume control to about 80-90% of its full setting.
• Turn the INPUT LEVEL controls clockwise until you hear some distortion.
• Then turn back the INPUT LEVEL controls slightly until you can hear clean sound.
BASS BOOST (CH3/4) / BASS REMOTE
• The BASS BOOST-Control increases the bass level up to +12dB. BASS BOOST on CH1/2 is without function.
• With the BASS REMOTE you can also adjust the bass level from driver´s seat.
Caution! Please use the BASS BOOST carefully. The additional boost may result in clipping or overload.
TWIN SUB / INPUT MODE SELECT
• The TWIN SUB - switch from CH1/2 must be in “ON” - position and the INPUT MODE SELECT - switch
from the CH3/CH4 must be in “2CH” - position. Now both Subwoofers can be adjusted by the BASS REMOTE.
•
•
•
4 Channel Amplifier - Applications
SX-480 / SX-4120
Subwoofer 4 - 8 Ohm
Subwoofer 4 - 8 Ohm
POWER INPUTPOWER INPUT
+12V REM GND+12V REM GND
FUSEFUSE
SPEAKER OUTPUTSPEAKER OUTPUT
- +- + - +- + - +- + - +- +
CH4CH4 CH2CH2 CH1CH1CH3CH3
BRIDGEDBRIDGED BRIDGEDBRIDGED
X-OVERX-OVER
10Hz10Hz 1.2kHz1.2kHz 10Hz10Hz 1.2kHz1.2kHz
30Hz30Hz 150Hz150Hz 30Hz30Hz 150Hz150Hz
0dB0dB 12dB12dB 0dB0dB 12dB12dB 4V4V 0.2V0.2V
4V4V 0.2V0.2V
LPF/BPLPF/BP
HPFHPF
FULLFULL
LPF/BPLPF/BP
HPFHPF
FULLFULL
TWIN SUBTWIN SUB
INPUINPUTTMMOODEDE
CH1/2CH1/2 CH3/4CH3/4
ON CH4ON CH4 OFFOFF 2CH CH32CH CH3
4CH4CH
LL RR
REMOTEREMOTE
CONTROLCONTROL
BASSBASS
BOOSTBOOST
LOWLOW
PASSPASS
INPUTINPUT
LEVELLEVEL
HIGHHIGH
PASSPASS
•••• ••••
•••• ••••
•••• ••••
•••• ••••
X-OVERX-OVER
INPUTINPUT OUTPUTOUTPUT
POWERPOWER PROTECTPROTECT
CH4CH4
CH3CH3
CH2CH2
CH1CH1
BASSBASS
BOOSTBOOST
LOWLOW
PASSPASS
INPUTINPUT
LEVELLEVEL
HIGHHIGH
PASSPASS
CONTROLS CH 3 / 4CONTROLS CH 3 / 4
CONTROLS CH 1 / 2CONTROLS CH 1 / 2
Connect RCA outputs
from head-unit with RCA
inputs (INPUT CH1/2).
BASS REMOTE

16
4 Channel Amplifier - Applications
SX-480 / SX-4120
3-Channel-Mode with Stereo/Front-Speakers and Mono/Subwoofer
Interconnect cable checklist:
• Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT
CH1&2 / CH3&4 of the amplifier.
• Connect the Front Speakers with the terminal block (SPEAKER OUTPUT + CH1 - and +
CH2 -) of the amplifier.
• Connect the Subwoofer with the terminal block (SPEAKER OUTPUT + BRIDGED - from
Channel 3&4) of the amplifier.
•The minimum final speaker impedance must not be below 2 Ohms Stereo and 4 Ohms
Mono. Too low speaker loads result in too high heat dissipation and may cause the
amplifier run into protection.
• Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
•
•
•
•
•
•
Caution
Be careful not to connect speaker (-) to the ground or vehicle chassis.
X-OVER SELECT (Front Speakers CH1/2)
•If larger than 20 cm speakers are used, the FULL position is recommended.
•For all smaller speakers (Ø8.7cm - Ø16cm) the Highpass-Position (HP) is recommended, which eliminates the lowest
frequencies and protects the speakers from damage. Set the crossover-frequency between 60Hz - 150Hz, depending of
the size of the installed speakers. The Highpass adjustment can be done with the HIGH PASS - ADJUST control.
X-OVER SELECT (Subwoofer CH3/4)
•In Mono/Subwoofer-Mode select the Lowpass-Position (LP), which eliminates the higher frequencies. The
recommended crossover frequency ranges between 60 - 100Hz, depending on the size and response of the Subwoofer.
The LOW PASS adjustment can be done with the LOW PASS - control. The HIGH PASS-Control is also activated as
Subsonic Filter. The Cut-off frequency should be between 10Hz and 30Hz depending on the size of the installed
Subwoofers.
INPUT LEVEL (CH1/2 & CH3/4)
• Turn the INPUT LEVEL controls on the amplifier to 4V position.
• Turn the head unit volume control to about 80-90% of its full setting.
• Turn the INPUT LEVEL controls clockwise until you hear some distortion.
• Then turn back the INPUT LEVEL controls slightly until you can hear clean sound.
BASS BOOST (CH1/2 & CH3/4)
• Turn the BASS BOOST control from the Front Speakers (CH1/2) into “0dB” - position.
• The BASS BOOST-control from the Subwoofer (CH3/4) increases the bass level up to +12dB.
Caution! Please use the Bass-Boost carefully. The additional boost may result in clipping or overload.
BASS REMOTE
• With the BASS REMOTE you can also adjust the bass level from driver´s seat.
INPUT MODE SELECT
• The TWIN SUB - switch from CH1/CH2 must be in “OFF” - position and the INPUT MODE SELECT - switch from
CH3/4 must be in “4CH” - position. When you only use one RCA to RCA cable the INPUT MODE SELECT switch
should be set on 2CH - position. The RCA to RCA cable for the Line Input Signal must be connected with the
INPUT of CH1&2.
•
•
•
•
•

17
4 Channel Amplifier - Applications
SX-480 / SX-4120
3 Channel Mode with Stereo Front Speakers and Mono/Subwoofer
POWER INPUTPOWER INPUT
+12V REM GND+12V REM GND
FUSEFUSE
SPEAKER OUTPUTSPEAKER OUTPUT
- +- + - +- + - +- + - +- +
CH4CH4 CH2CH2 CH1CH1CH3CH3
BRIDGEDBRIDGED BRIDGEDBRIDGED
X-OVERX-OVER
10Hz10Hz 1.2kHz1.2kHz 10Hz10Hz 1.2kHz1.2kHz
30Hz30Hz 150Hz150Hz 30Hz30Hz 150Hz150Hz
0dB0dB 12dB12dB 0dB0dB 12dB12dB 4V4V 0.2V0.2V
4V4V 0.2V0.2V
LPF/BPLPF/BP
HPFHPF
FULLFULL
LPF/BPLPF/BP
HPFHPF
FULLFULL
TWIN SUBTWIN SUB
INPUINPUTTMMOODEDE
CH1/2CH1/2 CH3/4CH3/4
ON CH4ON CH4 OFFOFF 2CH CH32CH CH3
4CH4CH
LL RR
REMOTEREMOTE
CONTROLCONTROL
BASSBASS
BOOSTBOOST
LOWLOW
PASSPASS
INPUTINPUT
LEVELLEVEL
HIGHHIGH
PASSPASS
•••• ••••
•••• ••••
•••• ••••
•••• ••••
X-OVERX-OVER
INPUTINPUT OUTPUTOUTPUT
POWERPOWER PROTECTPROTECT
CH4CH4
CH3CH3
CH2CH2
CH1CH1
BASSBASS
BOOSTBOOST
LOWLOW
PASSPASS
INPUTINPUT
LEVELLEVEL
HIGHHIGH
PASSPASS
CONTROLS CH 3 / 4CONTROLS CH 3 / 4
CONTROLS CH 1 / 2CONTROLS CH 1 / 2
Front-Speakers 2 - 8 Ohm
Subwoofer 4 - 8 Ohm
Connect RCA outputs from
head-unit with RCA inputs
(INPUT CH1/2 and CH3/4).
BASS REMOTE

Trouble Shooting
System does not turn on
1. Check all fuses.
2. Check all connections.
3. Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or too low,
take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads to
localize the problem.
Noise problems
1. Check the speaker wiring
2. Speakers are damaged
3. In LP/BP Mode the HP Control is adjusted too high.
No Signal at Channels
1. Set Balance and Fader from head unit on Zero-Position
2. Check wiring (Amplifier, Speakers)
3. Speakers are damaged
Hiss or white noise
1. Speakers are overload
2. High levels of white noise usually occurs when amplifier level controls are turned up too high.
3. Another major problem that can cause excessive hiss, is a noisy head unit - unplug the amplifier input
RCA cables, and if the hiss level reduces, the source unit is at fault.
No Stereo-Sound or Low Output
1. Check speaker wiring (- and +)
Amplifier Protect-Mode (the Display lights up red)
1. Speaker cabels are shorted
2. Inadequate cooling - relocate or remount to provide better natural airflow. Driving high power levels into low impedances -back off on the
volume control, and/or make sure you are not loading the amplifier with less than the recommended loudspeaker impedance.
3. Make sure that the battery voltage, as measured at the amplifier’s +12 volt and ground terminals, is 11 volts or more.
3.
Electrical interference
The inside of an automobile is a very hostile electrical environment. The multitude of electrical systems, such as the ignition system,
alternator, fuel pumps, air conditioners to mention just a few, create radiated electrical fields, as well as noise on the +12 volt supply and
ground. Remember to isolate the problem - first unplug amplifier input RCA cables, if the noise is still present, check the speaker leads,
if not, plug the RCA’s back, and investigate the source driving the amplifier, one component at a time.
A ticking or whine that changes with engine RPM:
1. This problem could be caused by radiation pickup of RCA cables too near to a fuel pump or a distributor, for instance, - relocate cables.
2. Check that the head unit ground is connected straight to the vehicle chassis, and does not use factory wiring for ground.
3. Try to supply the head unit with a clean +12 volt supply directly from the battery +, instead of using a supply from the in dash
Wiring/fusebox. This type of noise can be more difficult to pinpoint, but is usually caused by some kind of instability, causing oscillations
in the system.
A constant whine:
1. Check all connections, especially for good grounds.
2. Make sure that no speaker leads are shorting to exposed metal on the vehicle chassis.
3. RCA cables are notorious for their problematic nature, so check that these are good, in particular the shield connections.
3.
3.
Caution!
In your amplifier are protection circuits integrated. Short Circuit Protection engaged: The amplifier will turn off and try to
come back on immediately. The amplifier will cycle like this indefinitely, with "blips" of sound each time. If this is the case,
check your speakers and wiring for low impedance and short circuits.Thermal Protection engaged: The amplifier will turn
off and several minutes later will come back on. In this case, ensure that there is nothing blocking the normal convective
airflow of the amplifier. No obstruction should be within 5cm/ 2" of the amplifier on all sides.
NOTE: Low battery voltage will cause the amplifier to run warmer and possibly damage the amplifier.
18

Specifications
19
10Hz - 1.2KHz
30Hz - 150Hz
10Hz - 1.2KHz
30Hz - 150Hz
0.2 - 5 Volt
SX-4120
4 x 120 / 200
4 x 200 / 400
2 x 400
2 x 800
400 / 430
80 A Maxifuse
Full/LP-BP/HP
Voll/LP-BP/HP
yes
10Hz - 1.2KHz
30Hz - 150Hz
10Hz - 1.2KHz
30Hz - 150Hz
0.2 - 5 Volt
SX-480
4 x 80 / 140
4 x 140 / 280
2 x 280
2 x 560
320 / 350
60 A Maxifuse
Fulll/LP-BP/HP
Voll/LP-BP/HP
yes
FullrangeFullrange

Audio Design GmbH
Am Breilingsweg 3
76709 Kronau
Tel. [phone], Fax [phone]
www.audiodesign.de
