Etac Turner PRO Instructions for use

Turner PRO
EN Reconditioning 2.
SV Rekonditionering 4.
NO Rekondisjonering 6.
DA Fornyelse 8.
FI Kunnostus 10.
DE Instandsetzung 12.
NL Revisie 14.
FR Reconditionnement 16.
IT Reconditioning 18.
ES Ajustes 20.
RE61099 rev C 2019-15-10

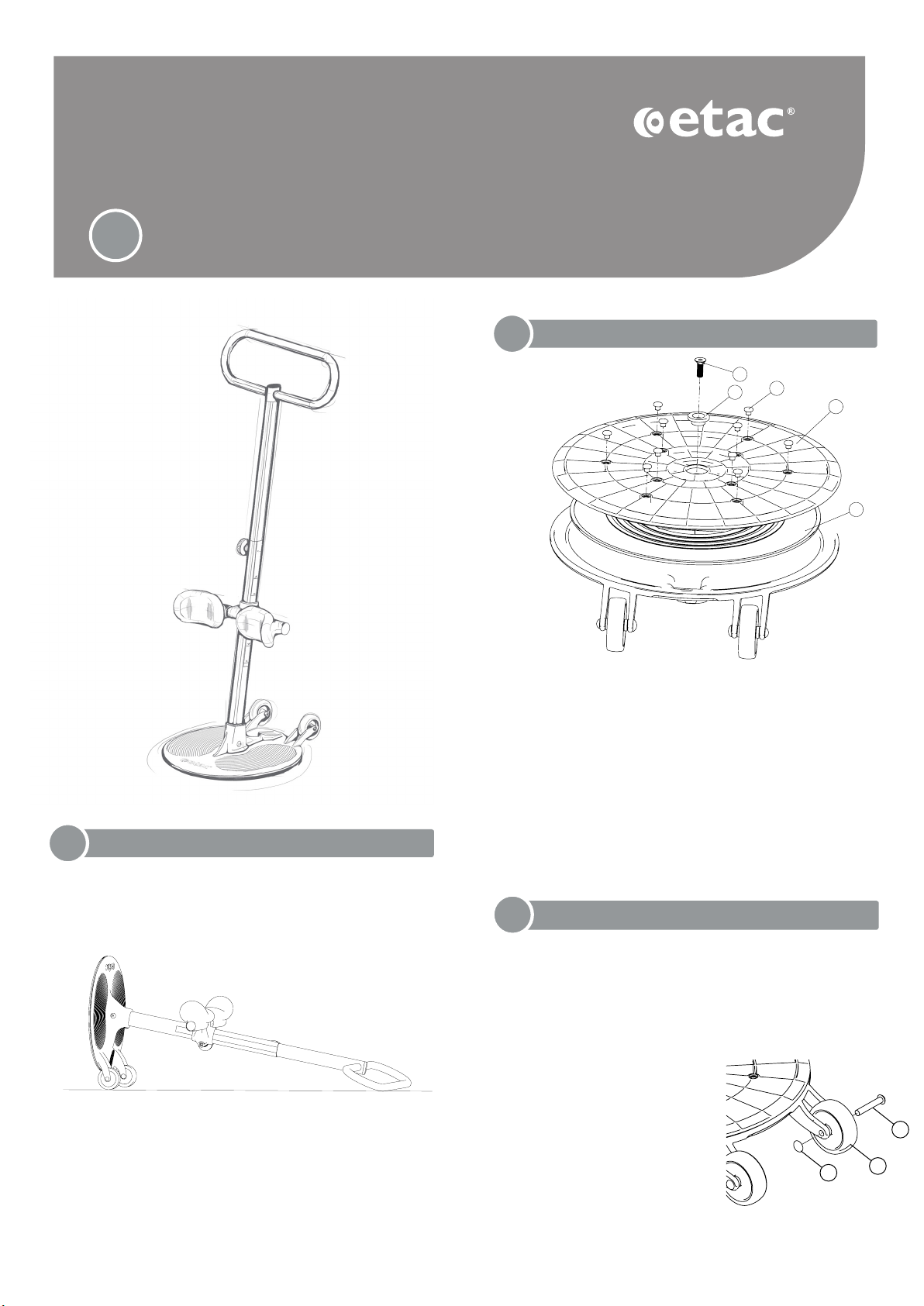

Reconditioning

Turner PRO
2
Wheels / Wheel axles
3
Rotating mechanism
2
If turner rotates porly:
• Unscrew bolt (5).
• Clean Low friction disc (2) and floor plate (1).
• If deep groves or damages in (1) or (2), replace
(1,2,3,4,5).
• Apply loctite 243 or simular on bolt (5), tighten bolt
firmly (approx 20Nm).
If antislip knobs are missing:
• Clean holes.
• Apply Loctite 460 and push in new knobs.
Washing
1
• Lay the Turner PRO on the floor in an angeled position
after washing, so the water runs out of the rotating
mechanism.
• You may also use copressed air to blow dry inside
rotating mechanism.
• Controls wheel and shaft for wear.
• Check if the wheels turn easily, remove hair and dirt.
If wheels are worn out, or still rotates porly after
cleaning:
3
1
5
4
2
• Use a solvent-free detergent with a pH level bet-
ween 5 and 9.
• Can be washed at 70° C for 10 minutes.
3
1
2
• Flip out starlock with
an screwdriver or
simular (1).
• Remove bolt and
wheel.
• Replace 1,2,3.
• Place wheel between
forks.
• Insert bolt and knock
.starlock in place.
EN
Reconditioning

Turner PRO
3

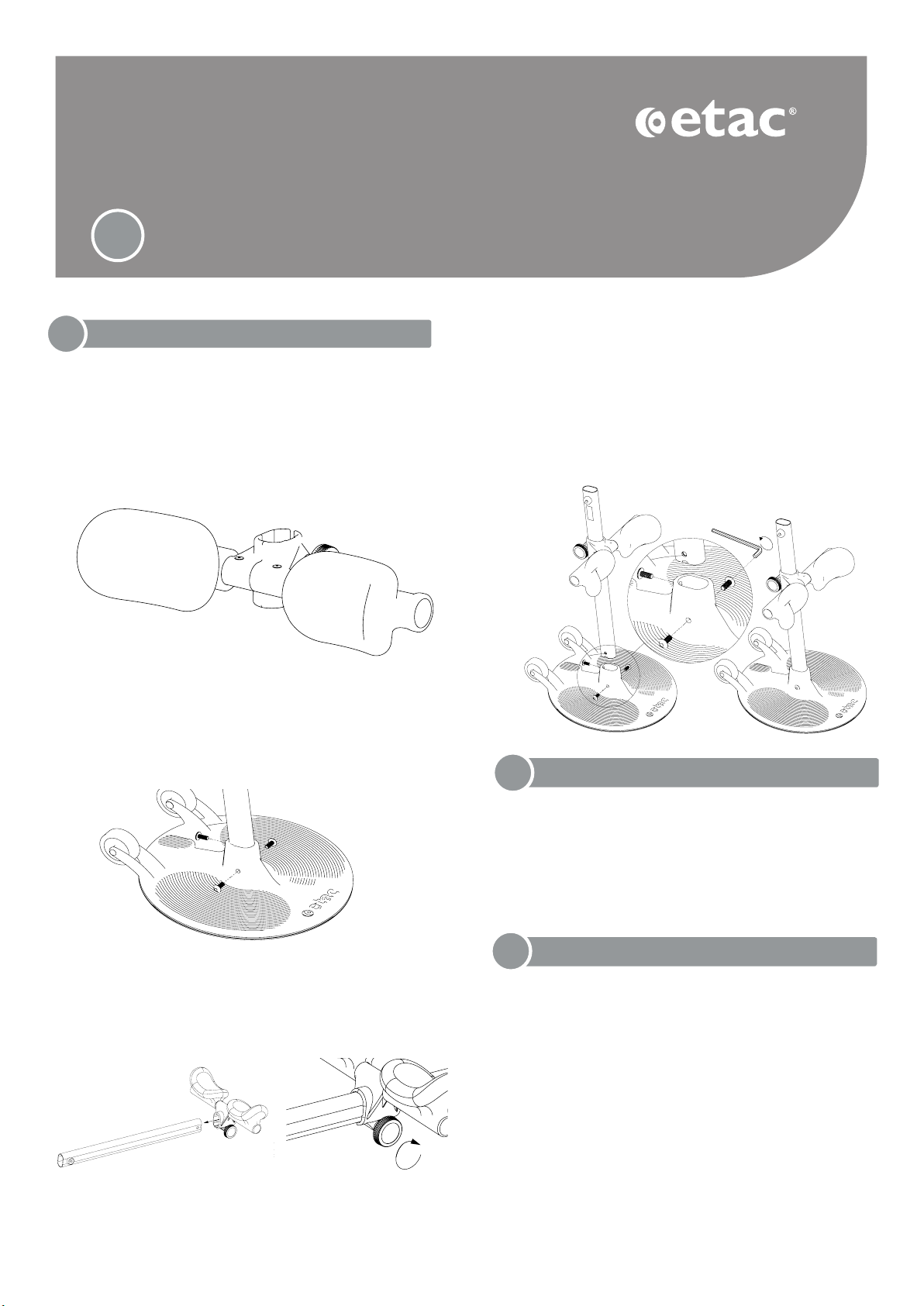

Leg Support
4
Main plate/outer pole
5
• Check bracket on leg support for cracks and
wear. If cracs, replace coplete leg support.
• Check cushion for wear, should be tight and firm
around the pipe. If loose or damaged, replace
coplete leg support.
Original spare parts from Etac should always be used.
Handle/inner pole
6
• Check for cracs and dents, if cracs or dents
replace inner pole.
If complete leg support needs to be replaced:
• Unscrew bolts and remove outer pole.
• Pull leg support out of pole.
• Insert leg support with kneepads pointing upwards
• Make sure both knobs are on the same side (1).
• Tighten knob by turning knob clockwise (2).
• Place the base plate on an even surface. Insert
pole with knee pads facing away from
the wheels.(1)
• Insert all three screws into holes in the base
plate. Use allen key to screw in bolts. Apply
loctite 243 or simular on bolts, tighten
bolt firmly, (approx 20Nm). (2)
12
12
• Check for cracks and wear on main plate and
outer pole. If cracks, replace complete Turner-
PRO.
• Check bolted conection between pole and
main plate (3 bolts), if loose bolts tighten all
bolts.
EN
Reconditioning
Reconditioning

Turner PRO
4

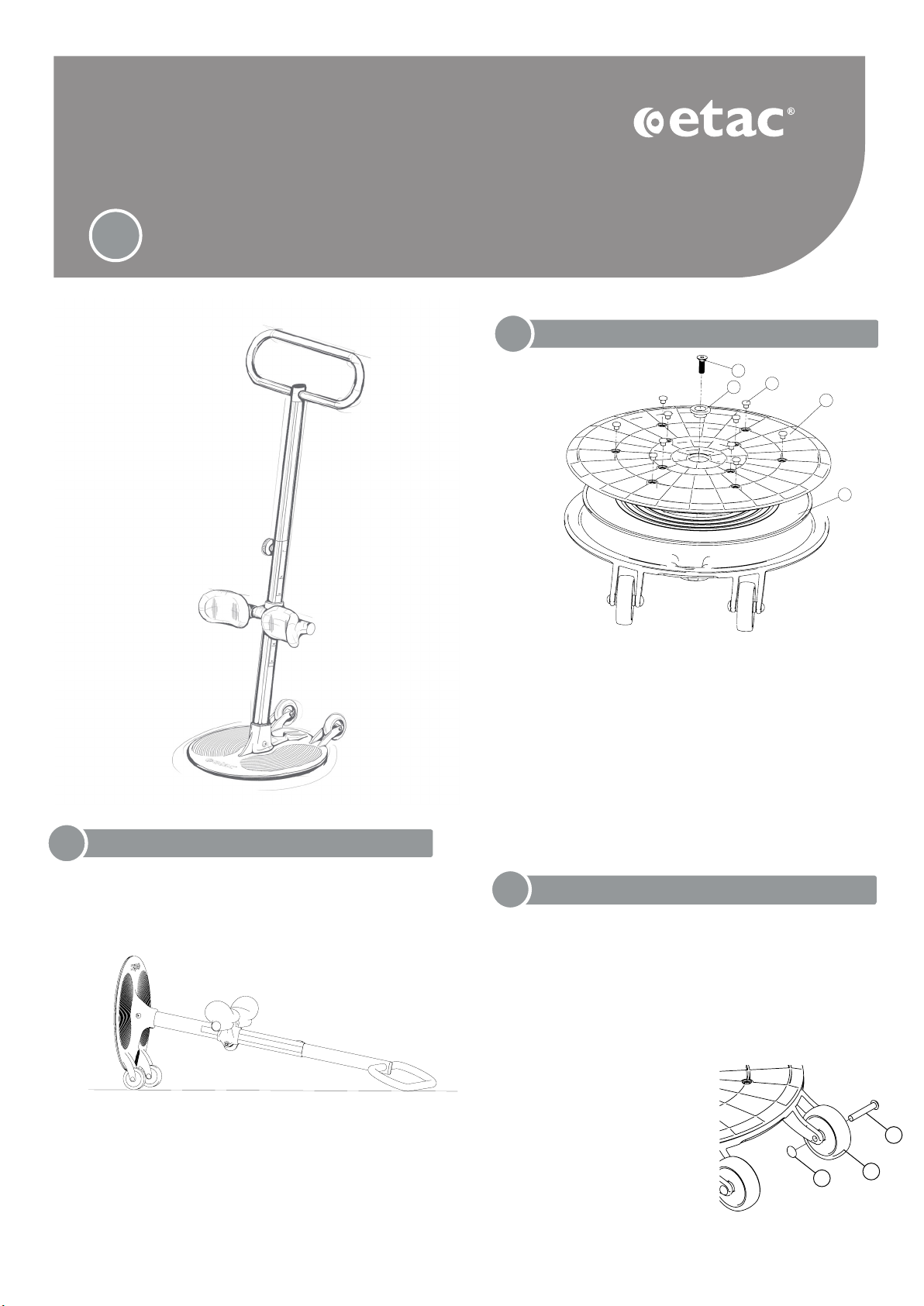

Hjul/hjulaxlar
3
Roterande mekanism
2
Om Turner inte roterar som den ska:
• Skruva loss bulten (5).
• Rengör lågfriktionsskivan (2) och golvplattan (1).
• Om det uppstått djupa repor eller andra skador
på (1) eller (2) ska (1,2,3,4,5) bytas.
• Applicera Loctite 243 eller likvärdig produkt på
bulten (5) och dra åt den ordentligt (ca 20 Nm).
Om de halkskyddade vreden saknas:
• Rengör hålen.
• Applicera Loctite 460 och tryck i nya vred.
Tvätt
1
• Efter rengöringen ska du lägga ned Turner PRO
på golvet i vinklad position så att vattnet rinner
ut ur den roterande mekanismen.
• Du kan använda tryckluft för att torka insidan av
den roterande mekanismen.
• Kontrollera hjul och axel med avseende på sli-
tage.
• Kontrollera om hjulen roterar fritt och avlägsna
hår och smuts.
Om hjulen är utslitna eller fortfarande inte rote-
rar fritt efter rengöring:
3
1
5
4
2
• Använd ett rengöringsmedel utan lösningsmedel
och med ett pH-värde mellan 5 och 9.
• Kan tvättas i 70 °C i 10 minuter.
3
1
2
• Ta bort stjärnlåsbrickan
med skruvmejsel eller
liknande verktyg (1).
• Ta bort bulten och
hjulet.
• Byt ut 1, 2 och 3.
• Placera hjulet mellan
gafflarna.
• Montera bulten och
knacka fast stjärnlås-
brickan.
SV
Rekonditionering

Turner PRO
5
Benstöd
4
Basplatta/yttre stång
5
• Kontrollera fästet på benstödet med avseende
på sprickor och slitage. Om sprickor uppstått ska
hela benstödet bytas ut.
• Kontrollera dynan avseende slitage; den ska
sitta åt och kännas fast runtom röret. Om dynan
känns lös eller om den är skadad ska hela ben-
stödet bytas ut.
Originaldelar från Etac ska alltid användas.
Handtag/innerstång
6
• Kontrollera med avseende på sprickor och
märken eller bucklor. Om sprickor, märken eller
bucklor uppstått ska delen bytas ut.
Om hela benstödet behöver bytas ut:
• Skruva loss bultarna och avlägsna den yttre
stången.
• Dra benstöd av stolpen.
• Sätt i benstödet med knädynorna riktade up-
påt.
• Se till att båda vreden sitter på samma sida (1).
• Dra åt vredet genom att vrida det medurs (2).
• Placera basplattan på en plan yta. Sätt i stången
med knädynorna riktade bort från hjulen. (1)
• Sätt i alla tre skruvarna i hålen på basplattan.
Använd insexnyckeln för att skruva i bultarna.
Applicera Loctite 243 eller likvärdig produkt på
bultarna och dra åt dem ordentligt (ca 20 Nm).
(2)
12
12
• Kontrollera basplattan och den yttre stången med
avseende på sprickor och slitage. Om sprickor
uppstått ska hela TurnerPRO bytas ut.
• Kontrollera bultanslutningen mellan stången och
basplattan (3 bultar). Om bultarna sitter löst ska
de dras åt
SV
Reconditioning
Rekonditionering

Turner PRO
6
Hjul/hjulaksler
3
Rotasjonsmekanisme
2
Hvis Turner-enheten roterer tregt:
• Skru løs bolten (5).
• Rengjør lavfriksjonsskiven (2) og gulvplaten (1).
• Hvis det er dype spor eller skader på (1) eller (2),
skifter du (1, 2, 3, 4, 5).
• Påfør Loctite 243 eller tilsvarende på bolt (5), og
trekk bolten godt til (ca. 20 Nm).
Hvis antiskliknottene mangler:
• Rengjør hullene .
• Påfør Loctite 460 og trykk inn nye knotter.
Rengjøring
1
• Legg Turner PRO flatt på gulvet etter rengjøring,
slik at vannet renner ut av rotasjonsmekanismen.
• Du kan også bruke trykkluft til å tørke inne i
rotasjonsmekanismen.
• Kontroller hjulene og akslene for slitasje.
• Kontroller om hjulene roterer lett, fjern hår og
smuss.
Hvis hjulene er utslitte eller fortsatt roterer dårlig
etter rengjøring:
3
1
5
4
2
• Bruk et løsemiddelfritt vaskemiddel med en pH-
verdi mellom 5 og 9.
• Kan vaskes på 70 °C i 10 minutter.
3
1
2
• Vipp ut låseskiven med
en skrutrekker eller
lignende (1).
• Fjern bolten og hjulet.
• Skift 1, 2, 3.
• Sett hjulet inn i gaf-
felen.
• Sett inn bolten og slå
låseskiven på plass
NO
Rekondisjonering

Turner PRO
7

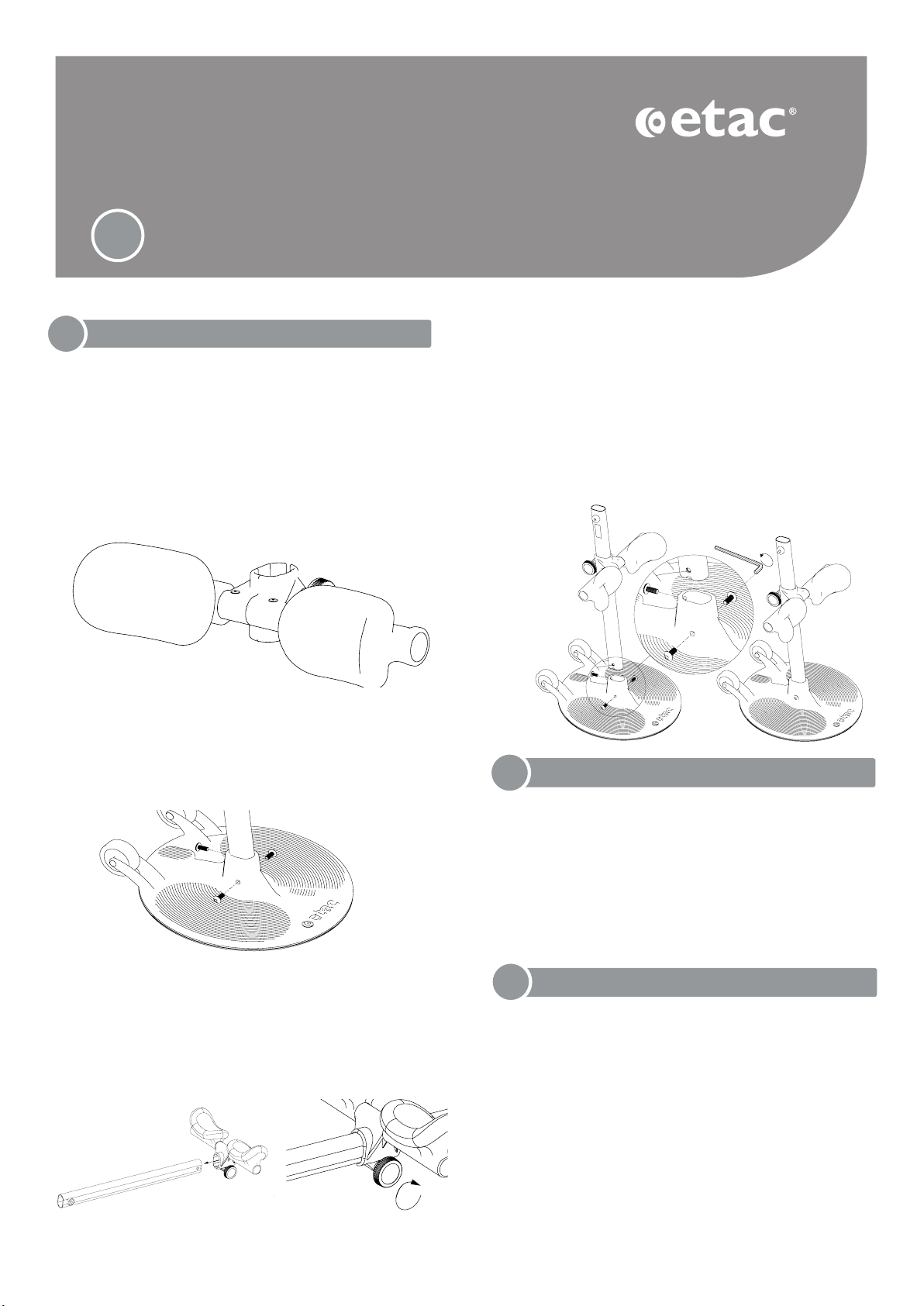

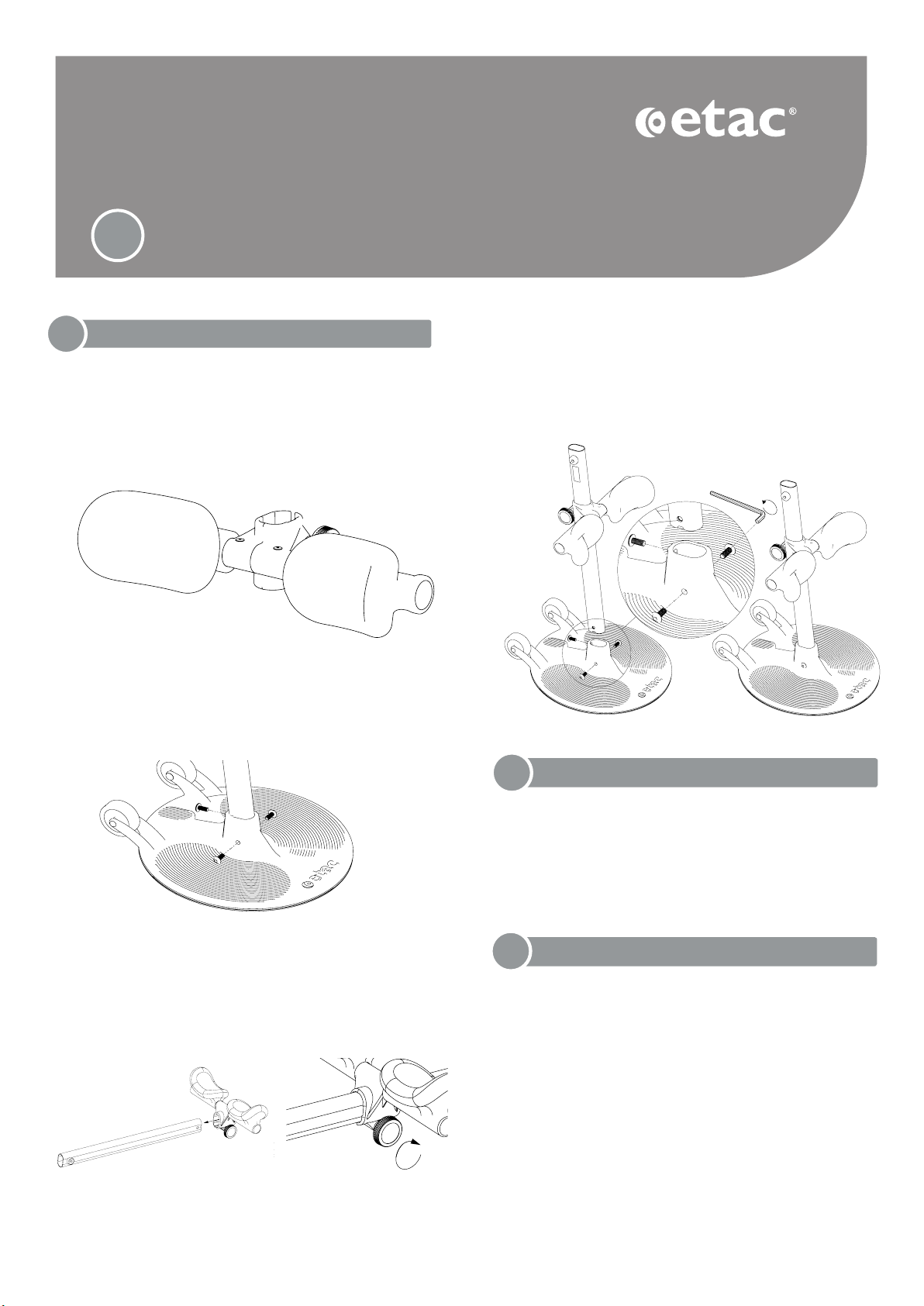

Benstøtte
4
Hovedplate/ytre stang
5
• Kontroller braketten på benstøtten for sprek-
ker og slitasje. Hvis det finnes sprekker, må hele
benstøtten skiftes.
• Kontroller putene for slitasje. De skal sitte fast og
stramt rundt røret. Skift hele benstøtten hvis de
er løse eller skadet.
Bruk alltid originale reservedeler fra Etac.
Håndtak/ indre stang
6
• Kontroller for sprekker og bulker. Skift den indre
stangen hvis det finnes sprekker eller bulker.
Hvis hele benstøtten må skiftes:
• Skru løs boltene og fjern den ytre stangen.
• Dra benstøtten av stolpen.
• Sett inn benstøtten med kneputene vendt op-
pover.
• Sørg for at begge knottene er på samme side (1).
• Trekk til knotten ved å vri den medurs (2).
• Plasser grunnplaten på et jevnt underlag. Sett inn
stangen med kneputene vendt bort fra hjulene.
(1)
• Sett inn alle de tre skruene i hullene i grunnpla-
ten. Bruk sekskantnøkkelen til å skru inn boltene.
Påfør Loctite 243 eller tilsvarende på boltene, og
trekk boltene godt til (ca. 20 Nm). (2)
1 2
1 2
• Kontroller hovedplaten og den ytre stangen for
sprekker og slitasje. Hvis det finnes sprekker, må
hele Turner PRO-enheten skiftes.
• Kontroller boltforbindelsen mellom stangen og
hovedplaten (3 bolter). Trekk til alle boltene hvis
de er løse.
NO
Reconditioning
Rekondisjonering

Turner PRO
8
Hjul/hjulaksler
3
Roterende mekanisme
2
Hvis Turner roterer dårligt:
• Skru bolten ud (5).
• Rengør lavfriktionsskive (2) og gulvplade (1).
• Hvis der er dybe riller eller skader i (1) eller (2),
udskiftes (1, 2, 3, 4, 5).
• Påfør Loctite 243 eller lignende på bolt (5), stram
bolten godt (ca. 20 Nm).
Hvis de skridsikre låsegreb mangler:
• Rens hullerne.
• Påfør Loctite 460 og isæt nye låsegreb.
Vask
1
• Anbring Turner PRO på gulvet i en vinklet stilling
efter vask, så vandet løber ud af den roterende
mekanisme.
• Du kan også bruge trykluft til at blæse den rote-
rende mekanisme tør.
• Kontrollér hjul og aksel for slitage.
• Kontrollér, at hjulene drejer let, fjern hår og
snavs.
Hvis hjulene er slidte eller fortsat drejer dårligt
efter rengøring:
3
1
5
4
2
• Brug et rengøringsmiddel uden opløsningsmiddel
med en pH-værdi på mellem 5 og 9.
• Kan vaskes ved 70 °C i 10 minutter.
3
1
2
• Skub låseringen ud med
en skruetrækker eller
lignende (1).
• Fjern bolten og hjulet.
• Udskift 1, 2, 3.
• Anbring hjulet mellem
gaflerne.
• Isæt bolten, og bank
låseringen på plads.
DA
Fornyelse

Turner PRO
9
Benstøtte
4
Bundplade/udvendig stang
5
• Kontrollér beslaget på benstøtten for revner og
slitage. Hvis der er revner, udskiftes komplet
benstøtte.
• Kontrollér puden for slitage; den skal ligge stramt
og fast omkring røret. Hvis den er løs eller beska-
diget, udskiftes komplet benstøtte.
Brug altid originale reservedele fra Etac.
Håndtag/indvendig stang
6
• Kontrollér for revner og fordybninger; hvis der
er revner eller fordybninger, udskiftes indvendig
stang.
Hvis komplet benstøtte skal udskiftes:
• Skru boltene ud, og fjern den udvendige stang.
• Træk benstøtte ud af stangen
• Isæt benstøtten med knæpuderne pegende
opad.
• Sørg for, at begge låsegreb er på samme side (1).
• Spænd låsegrebet ved at dreje grebet med uret
(2).
• Anbring bundpladen på en jævn overflade. Isæt
stangen med knæpuderne pegende væk fra
hjulene (1).
• Isæt alle tre skruer i hullerne i bundpladen. Brug
unbrakonøglen til at skrue boltene i. Påfør Loctite
243 eller lignende på boltene, stram bolten godt
(ca. 20 Nm) (2).
1 2
12
• Kontrollér bundpladen og den udvendige stang
for revner og slitage. Hvis der er revner, udskiftes
komplet TurnerPRO.
• Check bolted conection between pole and main
plate Kontrollér boltforbindelsen mellem stang og
bundplade (3 bolte); hvis der er løse bolte, skal
alle bolte strammes.
DA
Reconditioning
Fornyelse

Turner PRO
10
Pyörät/pyöränakselit
3
Kiertomekanismi
2
Jos Turner pyörii huonosti:
• Ruuvaa pultti (5) irti.
• Puhdista pienikitkainen levy (2) ja lattialevy (1).
• Jos kohdassa (1) tai (2) on syviä uurteita tai vaurio-
ita, vaihda (1, 2, 3, 4 ja 5).
• Käytä pulttiin (5) Loctite 243 -kierrelukitetta tai
vastaavaa. Kiristä pultti tiukasti (n. 20 Nm).
Jos luistamattomia nuppeja puuttuu:
• Puhdista reiät.
• Levitä Loctite 460 ja työnnä uudet ruuvit.
Pesu
1
• Aseta Turner PRO pesun jälkeen lattialle kulma-asen-
toon, jotta vesi virtaa pois kiertomekanismista.
• Voit myös puhaltaa kiertomekanismin sisäpuolen
kuivaksi paineilmalla.
• Tarkista pyörät ja epäkeskoakseli kulumisen
varalta.
• Tarkista, pyörivätkö pyörät helposti sekä poista
hiukset ja lika.
Jos pyörät ovat kuluneet tai pyörivät huonosti
vielä puhdistuksen jälkeen:
3
1
5
4
2
• Käytä liuotinaineetonta pesuainetta, jonka pH-taso on
5 - 9.
• Voidaan pestä 70 °C:ssa 10 minuuttia.
3
1
2
• Käännä tähtilukko pois
ruuviavaimella tai vas-
taavalla (1).
• Irrota pultti ja pyörä.
• Vaihda 1, 2 ja 3.
• Aseta pyörä haarukoi-
den väliin.
• Työnnä pultti sisään ja
iske tähtilukko paikal-
leen.
FI
Kunnostus

Turner PRO
11
Jalkatuki
4
Päälevy / ulompi pylväs
5
• Tarkista jalkatuen pidike halkeamien ja kulumi-
sen varalta. Jos löydät halkeamia, vaihda koko
jalkatuki.
• Tarkista tyyny kulumisen varalta. Sen pitäisi olla
tiukasti ja kiinteästi putken ympärillä. Jos tyyny
on irti tai vaurioitunut, vaihda koko jalkatuki.
Varaosina saa käyttää ainoastaan alkuperäisiä Etac-
varaosia.
Kahva / sisempi pylväs
6
• Tarkista halkeamien ja kuhmujen varalta. Jos
löydät halkeamia tai kuhmuja, vaihda sisempi
pylväs.
Jos koko jalkatuki on vaihdettava:
• Ruuvaa pultit irti ja poista ulompi pylväs.
• Vedä jalkatuen pois napa.
• Aseta jalkatuki siten, että polvipehmusteet ovat
ylöspäin.
• Varmista, että molemmat nupit ovat samalla pu-
olella (1).
• Kiristä nuppi kääntämällä myötäpäivään (2).
• Aseta pohjalevy tasaiselle pinnalle. Aseta pylväs
siten, että polvipehmusteet osoittavat poispäin
pyöristä (1).
• Aseta kaikki kolme ruuvia pohjalevyssä oleviin
reikiin. Kierrä pultit kiinni kuusiokoloavaimella.
Käytä pulttiin Loctite 243 -kierrelukitetta tai vas-
taavaa. Kiristä pultti tiukasti (n. 20 Nm) (2).
12
12
• Tarkista päälevy ja ulompi pylväs halkeamien ja
kulumisen varalta. Jos löydät halkeamia, vaihda
koko Turner PRO.
• Tarkista pylvään ja päälevyn pultit (3 pulttia). Jos
pultit ovat löysiä, kiristä ne kaikki.
FI
Reconditioning
Kunnostus

Turner PRO
12
Räder / Radachsen
3
Drehmechanismus
2
Wenn sich der Turner nur schwer drehen lässt:
• Schraube (5) lösen.
• Gleitscheibe (2) und Bodenplatte (1) reinigen.
• Bei tiefen Furchen oder Beschädigungen an (1)
oder (2) Positionen 1, 2, 3, 4 und 5 austau-
schen.
• Loctite 243 oder vergleichbares Mittel auf die
Schraube (5) aufbringen. Schraube fest anziehen
(ca. 20 Nm).
Bei fehlenden Rutschsicherungen:
• Löcher reinigen.
• Tragen Sie Loctite 460 auf und neue Rutschsi-
cherungen einsetzen.
Reinigung
1
• Legen Sie den Turner PRO nach dem Reinigen schräg
auf dem Boden ab, damit das Wasser aus dem Dreh-
mechanismus herauslaufen kann.
• Der innere Drehmechanismus kann auch mit Druckluft
getrocknet werden.
• Rad und Achse auf Verschleiß überprüfen.
• Leichtlauf der Räder überprüfen, Haare und Schmutz
entfernen.
Wenn die Räder abgenutzt oder auch nach dem Reini-
gen noch schwergängig sind:
3
1
5
4
2
• Verwenden Sie ein lösungsmittelfreies Reinigungsmit-
tel mit einem pH-Wert zwischen 5 und 9.
• Kann zehn Minuten lang bei 70 °C gewaschen wer-
den.
3
1
2
• Sicherungsscheibe mit
Schraubendreher (1) o.
Ä. entfernen.
• Bolzen entfernen und
Rad ausbauen.
• Positionen 1, 2 und 3
austauschen.
• Rad wieder in die Radga-
bel einsetzen.
• Bolzen einführen und
Sicherungsscheibe be-
festigen.
DE
Instandsetzung

Turner PRO
13
Beinauflage
4
Grundplatte / äußerer Schaft
5
• Bügel der Beinauflage auf Risse und Verschleiß
überprüfen. Bei vorhandenen Rissen die gesamte
Beinauflage austauschen.
• Polster auf Verschleiß überprüfen. Polster sollten
eng und fest auf dem Rohr sitzen. Tauschen Sie
die gesamte Beinstütze aus, wenn diese lose oder
beschädigt ist.
Es dürfen stets nur Original-Ersatzteile von Etac ver-
wendet werden.
Handgriff / innerer Schaft
6
• Auf Risse und Kerben überprüfen. Bei vorhande-
nen Rissen oder Kerben inneren Schaft austau-
schen.
Wenn die gesamte Beinauflage ausgetauscht
werden muss:
• Schrauben lösen und äußeren Schaft entfernen.
• Ziehen Beinstütze aus Schaft.
• Beinauflage mit nach oben weisenden Kniekissen
aufschieben.
• Sicherstellen, dass sich beide Knöpfe auf dersel-
ben Seite befinden (1).
• Knopf im Uhrzeigersinn drehen und festziehen
(2).
• Basisplatte auf einer ebenen Fläche ablegen.
Schaft so einsetzen, dass die Kniekissen in die
den Rädern entgegengesetzte Richtung weisen
(1).
• Alle drei Schrauben in die Öffnungen in der
Basisplatte einsetzen. Schrauben mit Innensech-
skantschlüssel festziehen. Loctite 243 oder ver-
gleichbares Mittel auf die Schrauben aufbringen.
Schrauben fest anziehen (ca. 20 Nm) (2).
12
1 2
• Grundplatte und äußeren Schaft auf Risse und
Verschleiß überprüfen. Bei vorhandenen Rissen
den gesamten Turner PRO austauschen.
• Schraubverbindung zwischen Schaft und Grund-
platte überprüfen (drei Schrauben). Bei losen
Schrauben alle Schrauben festziehen.
DE
Instandsetzung

Turner PRO
14
Wielen / wielassen
3
Draaiend mechanisme
2
Als de Turner slecht draait:
• Schroef bout (5) los.
• Reinig de onderste frictieschijf (2) en vloerplaat
(1).
• Als er diepe groeven of beschadigingen in (1) of
(2) zijn, moeten ze worden vervangen (1,2,3,4,5).
• Breng Loctite 243 of een soortgelijk product aan
op bout (5); haal de bout stevig aan (ca. 20 Nm).
Als anti-slipknoppen ontbreken:
• Reinig de gaten.
• Pas Loctite 460 toe en druk er nieuwe knoppen in.
Wassen
1
• Leg de Turner PRO na het wassen onder een
hoek op de vloer, zodat het water uit het draai-
ende mechanisme loopt.
• U kunt ook perslucht gebruiken om het draai-
ende mechanisme van binnen droog te blazen.
• Controleer wielen en wielassen op slijtage.
• Controleer of de wielen soepel draaien; verwijder
haren en vuil.
Als wielen versleten zijn of nog na reiniging nog
steeds slecht draaien:
3
1
5
4
2
• Gebruik een oplosmiddelvrij reinigingsmiddel met
een pH-niveau van 5 tot 9.
• Kan gedurende 10 minuten op 70° C worden
gewassen.
3
1
2
• Verwijder het borgplaatje
met een schroevendraaier
of soortgelijk hulpmiddel
(1).
• Verwijder bout en wiel.
• Vervang 1, 2 en 3.
• Plaats het wiel tussen de
vorken.
• Plaats de bout en tik het
borgplaatje weer op zijn
plaats.
NL
Revisie

Turner PRO
15
Beensteun
4
Hoofdplaat/buitenste stang
5
• Controleer de beugel van de beensteun op bar-
sten en slijtage. Als er barsten te zien zijn, moet
de volledige beensteun worden vervangen.
• Controleer het kussen op slijtage; het moet strak
en stevig rond de pijp zitten. Vervang de gehele
beensteun als deze los of beschadigd is..
Gebruik altijd originele reserveonderdelen van Etac.
Handgreep/binnenste stang
6
• Controleer op barsten en deuken. Vervang de
binnenste stang als deze barsten of deuken
vertoont.
Als de volledige beensteun moet worden ver-
vangen:
• Schroef de bouten los en verwijder de buitenste
stang.
• Trek de been ondersteuning van stang.
• Plaats de beensteun met de kniekussens naar
boven
• Zorg ervoor dat beide draaiknoppen zich aan
dezelfde kant bevinden (1).
• Draai de knop vast door de knop rechtsom te
draaien (2).
• Plaats de grondplaat op een vlakke ondergrond.
Steek de stang in het gat met de kniekussens
van de wielen vandaan gericht. (1)
• Steek alle drie de bouten in de gaten in de
grondplaat. Draai de bouten in met een in-
bussleutel. Breng Loctite 243 of een soortgelijk
product aan op de bouten; haal de bouten stevig
aan (ca. 20 Nm). (2)
12
12
• Controleer de hoofdplaat en buitenste stang op
barsten en slijtage. Als er barsten te zien zijn,
moet de volledige TurnerPRO worden vervangen.
• Controleer de boutverbinding tussen stang en
hoofdplaat (3 bouten). Draai alle bouten vast, als
er bouten loszitten.
NL
Reconditioning
Revisie

Turner PRO
16
Roues/Axes des roues
3
Mécanisme de rotation
2
Si le Turner tourne difficilement :
• Desserrez le boulon (5).
• Nettoyez le disque à faible friction (2) et la plaque
de sol (1).
• En présence de rainures profondes ou de signes
de détérioration dans (1) ou (2), remplacez
• (1,2,3,4,5).
• Appliquez du loctite 243 ou un produit similaire
sur le boulon (5), serrez le boulon fermement (20
Nm environ).
En cas de boutons antiglisse manquants:
• Nettoyez les trous.
• Appliquer Loctite 460 et enfoncez à l’intérieur des
boutons neufs.
Nettoyage
1
• Après le lavage, posez le Turner PRO par terre
en position inclinée pour que l’eau s’écoule en
dehors du mécanisme de rotation.
• Il est également possible d’utiliser de l’air com-
primé afin de sécher l’intérieur du mécanisme de
rotation.
• Contrôlez l’usure des roues et de l’arbre.
• Vérifiez si les roues tournent facilement, éliminez
les cheveux et la saleté.
Si les roues sont usées ou tournent toujours dif-
ficilement après le nettoyage :
3
1
5
4
2
• Utilisez un détergent sans solvant dont le pH est
compris entre 5 et 9.
• Peut être lavé à 70 °C pendant 10 minutes.
3
1
2
• Sortez le système de bloca-
ge à l’aide d’un tournevis
ou d’un outil similaire (1).
• Retirez le boulon et la
roue.
• Remplacez 1,2,3.
• Placez la roue entre des
fourches.
• Introduisez le boulon et
enfoncez le système de
blocage
FR
Reconditionnement

Turner PRO
17
Repose-jambes
4
Plateau principal/barre extérieure
5
• Vérifiez si des fissures ou des signes d’usure sont
présents sur le support du repose-jambes. En
présence de fissures, remplacez tout le repose-
jambes.
• Vérifiez si le coussin présente des signes d’usure ;
il doit être serré et enroulé fermement autour du
tube. Remplacez tout le support de jambe s’il est
desserré ou endommagé.
Il convient d’utiliser uniquement des pièces détachées
d’origine Etac.
Poignée/barre intérieure
6
• Vérifiez s’il y a des fissures et des bosses ; dans
l’affirmative, remplacez toute la barre intérieure.
Si tout le support de jambes doit être remplacé:
• Desserrez les boulons et retirez la barre exté-
rieure.
• Tirez support jambe de pôle.
• Insérez le support de jambes de manière à ce
que les cale-genoux soient orientés vers le
haut.
• Veillez à ce que les deux boutons soient du
même côté (1).
• Serrez le bouton en le tournant dans le sens
des aiguilles d’une montre (2).
• Placez le plateau principal sur une surface plane.
Insérez la barre de manière à ce que les cale-
genoux soient orientés dans la direction opposée
par rapport aux roues.(1)
• Insérez les trois vis dans les trous du plateau prin-
cipal. Utilisez la clé Allen pour serrer les boulons.
Appliquez du loctite 243 ou un produit similaire
sur les boulons, serrez-les fermement (20 Nm
environ). (2)
1 2
12
• Vérifiez si des fissures ou des signes d’usure sont
présents sur le plateau principal et la barre exté-
rieure. En présence de fissures, remplacez tout le
TurnerPRO.
• Vérifiez le raccord boulonné entre la barre et le
plateau principal (3) ; resserrez tous les boulons
lâches.
FR
Reconditioning
Reconditionnement

Turner PRO
18
Ruote/assi delle ruote
3
Meccanismo di rotazione
2
Se Turner non ruota correttamente:
• Svitare il bullone (5).
• Pulire il disco di frizione basso (2) e la piastra per
pavimento (1).
• In caso di scanalature o danni evidenti a (1) o (2),
sostituire (1, 2, 3, 4, 5).
• Applicare Loctite 243 o un prodotto equivalente
sul bullone (5) e serrare bene il bullone (circa 20
Nm).
Se le manopole antiscivolo mancano:
• Pulire i fori.
• Applicera Loctite 460 e inserire le nuove mano-
pole.
Lavaggio
1
• Appoggiare Turner PRO sul pavimento in posi-
zione angolata dopo il lavaggio, in modo che
l’acqua fuoriesca dal meccanismo di rotazione.
• È possibile anche utilizzare aria compressa per
asciugare il meccanismo di rotazione interno.
• Controllare l’usura della ruota e dell’albero.
• Controllare che la ruota giri con facilità; rimuo-
vere capelli e sporco.
Se le ruote sono usurate o non ruotano ancora
correttamente dopo il lavaggio:
3
1
5
4
2
• Utilizzare un detergente privo di solventi e con
livello di pH compreso tra 5 e 9.
• Lavabile a 70 °C per 10 minuti.
3
1
2
• Svitare la rondella di
fissaggio con un caccia-
vite o simile (1).
• Rimuovere il bullone e la
ruota.
• Sostituire 1, 2, 3.
• Posizionare la ruota tra
le forcelle.
• Inserire il bullone e met-
tere la rondella di fissag-
gio in posizione.
IT
Rimessa in servizio

Turner PRO
19
Supporto gambe
4
Piastra principale/palo esterno
5
• Controllare la staffa sul supporto gambe per
verificare la presenza di incrinature o usura. In
caso di incrinature, sostituire il supporto gambe
completo.
• Controllare l’usura del cuscino: deve essere
stretto e fermo attorno al tubo. Sostituire l’intero
poggiagambe se sono allentati o danneggiati.
Utilizzare sempre ricambi originali Etac.
Impugnatura/palo interno
6
• Verificare la presenza di incrinature o ammacca-
ture. Se presenti, sostituire il palo interno.
In caso di sostituzione del supporto gambe com-
pleto:
• Svitare i bulloni e rimuovere il palo esterno.
• Estrarre il supporto gamba del palo.
• Inserire il supporto gambe con le ginocchiere
rivolte verso l’alto.
• Accertarsi che entrambe le manopole siano sullo
stesso lato (1).
• Serrare la manopola girandola in senso orario (2).
• Posizionare la piastra di base su una superficie piana.
Inserire il palo con le ginocchiere rivolte in direzione
opposta alle ruote.(1)
• Inserire le tre viti nei fori presenti sulla piastra di
base. Usare la chiave a brugola per avvitare i bulloni.
Applicare Loctite 243 o un prodotto equivalente sui
bulloni e serrarli bene (circa 20 Nm). (2)
12
1 2
• Verificare la presenza di incrinature o usura sulla
piastra principale e sul palo esterno. In caso di
incrinature, sostituire il TurnerPro completo.
• Verificare il collegamento dei 3 bulloni tra il palo
e la piastra principale; se i bulloni sono allentati,
serrarli.
IT
Rimessa in servizio

Turner PRO
20
Ruedas / ejes de las ruedas
3
Mecanismo giratorio
2
Si el Turner gira con dificultades:
• Desatornille el perno (5).
• Limpie el disco de fricción bajo (2) y la placa de piso
(1).
• Si hay ranuras profundas o daños en (1) o (2), susti-
tuya (1,2,3,4,5).
• Aplique Loctite 243 o un producto similar en el
perno (5), apriete bien el perno (a unos 20 Nm).
Si faltan botones antideslizantes o están desgas-
tados:
• Limpie los orificios.
• Aplique Loctite 460 e introduzca botones nuevos.
Lavado
1
• Después de lavar el Turner PRO, póngalo en el su-
elo en posición inclinada, para que el agua salga
del mecanismo giratorio.
• También puede utilizar aire comprimido para
secar el interior del mecanismo giratorio.
• Controle el desgaste de la rueda y el eje.
• Compruebe si las ruedas giran bien, elimine el
pelo y la suciedad.
Si las ruedas están gastadas o siguen girando mal
después de limpiarlas:
3
1
5
4
2
• Utilice un detergente sin disolventes con un nivel
de pH entre 5 y 9.
• Puede lavarse a 70° C durante 10 minutos.
3
1
2
• Quite el starlock con un
destornillador o herra-
mienta similar (1).
• Extraiga el perno y la
rueda.
• Sustituya 1,2,3.
• Ponga la rueda entre las
horquillas.
• Inserte el perno y encaje
el starlock en su sitio.
ES
Ajustes
