ETNA AG160WIT User manual

GEBRUIKSAANWIJZING
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
AFZUIGKAP
HOTTE CHEMINÉE
DUNSTABZUGSHAUBE
COOKER HOOD
AG160WIT
AG360ZT

NL 4
NL Handleiding NL 3 - NL 14
FR Notice d’utilisation FR 3 - FR 14
DE Anleitung DE 3 - DE 14
EN Manual EN 3 - EN 14
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw afzuigkap
Inleiding 4
Beschrijving 4
Afvoersystemen 5
Gebruik
Bediening 6
Onderhoud
Reinigen 7
Vetfilters 8
Koolstoffilter 8
Verlichting 9
Installatie
Algemeen 10
Elektrische aansluiting 11
Montage 12
Bijlage
Verpakking en toestel afvoeren 14

NL 4
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Beschrijving
270
B
270
B
65 cm
2
1
B
A
AIn/uitschakelen verlichting
BIn/uitschakelen + ventilatorstanden 1, 2, of 3
UW AFZUIGKAP

NL 5

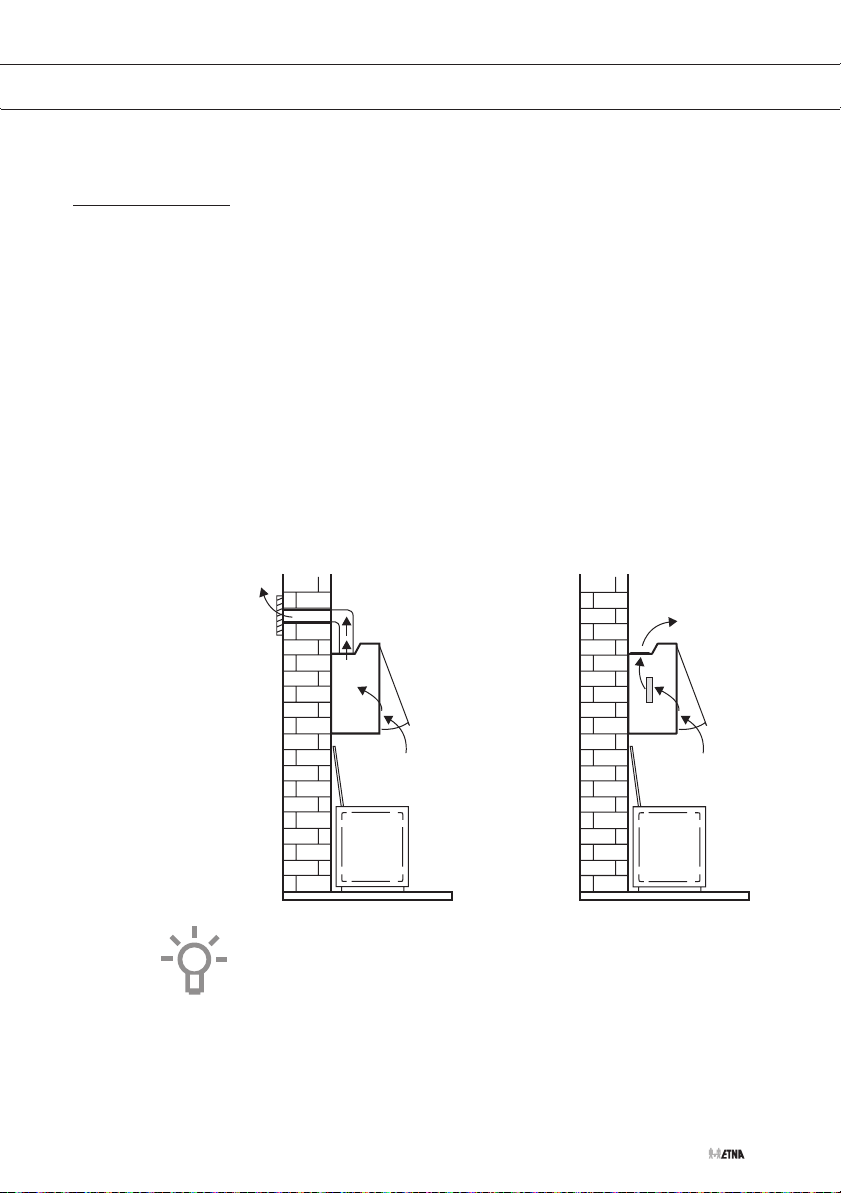

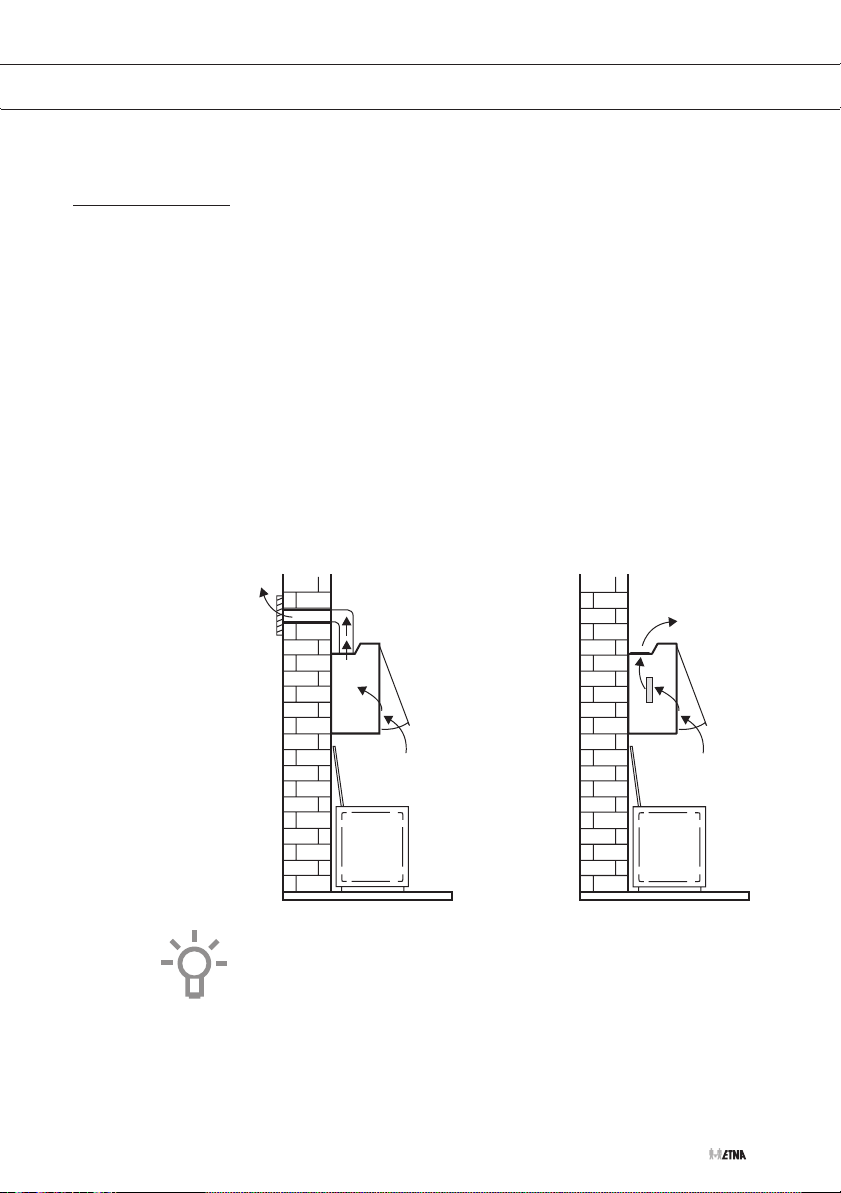

Afvoersystemen
De afzuigkap kan, afhankelijk van het model, op twee manieren
worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden via de
bovenzijde (B1) naar buiten afgevoerd.
Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in
de keuken (B2).
U moet dan wel een koolstoffilter plaatsen.
B1 B2
B3
B1 B2
B3
B1 B2
Let op! Het koolstoffilter moet apart besteld worden.
UW AFZUIGKAP

NL 6

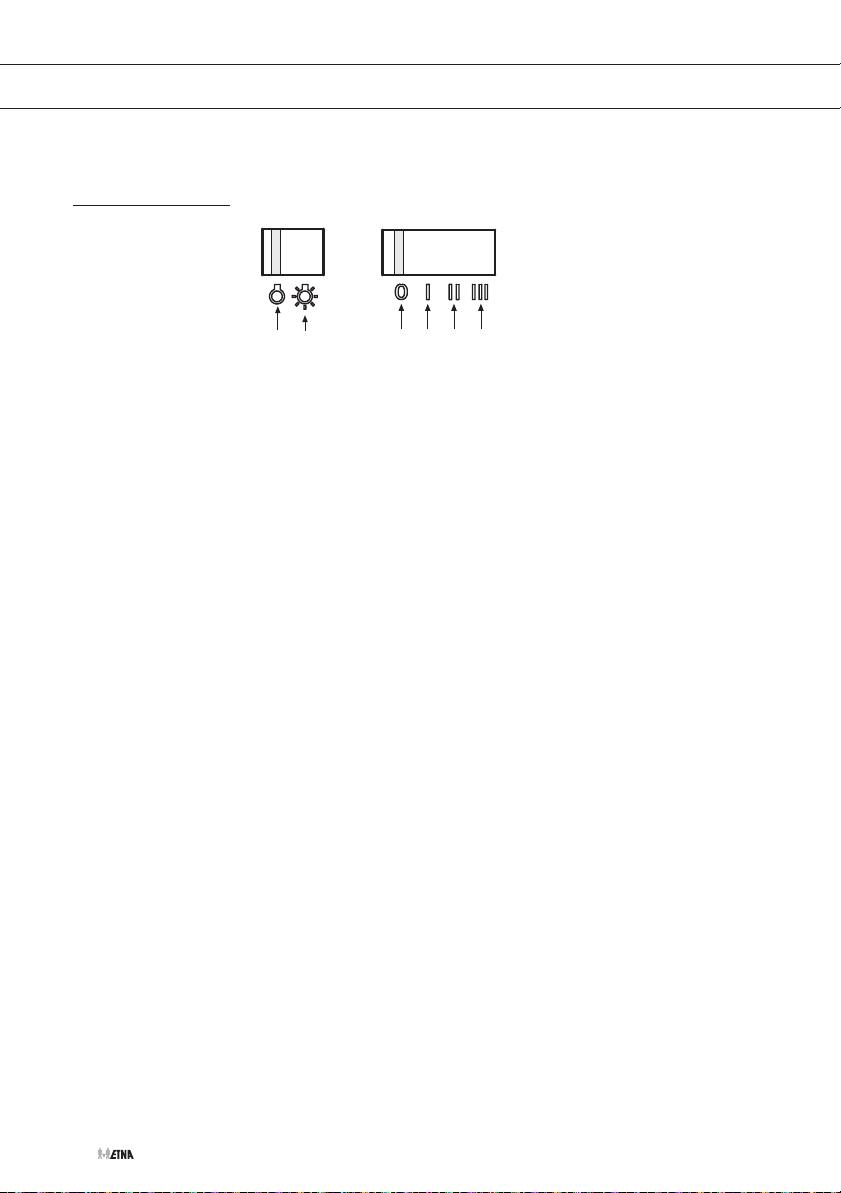

Bediening
A1A2B1B2B3B4
In- en uitschakelen
1. Schuif de regelaar naar ‘B2’.
De afzuigkap schakelt in. Regel de afzuigstand met de regelaar.
• Wacht na het inschakelen minimaal 10 seconden voordat u de kap
weer uitschakelt.
2. Schuif de snelheidsregelaar op stand B1.
De afzuigkap schakelt uit.
Wacht na het uitschakelen minimaal 10 seconden voordat u de
kap weer inschakelt.
Verlichting in- en uitschakelen
1. Schuif de verlichtingsregelaar naar stand ‘A2’.
De verlichting gaat branden.
2. Schuif de verlichtingsregelaar naar stand ‘A1’.
De verlichting gaat uit.
GEBRUIK

NL 7
Reinigen
Attentie! Maak, voor ieder onderhoud, eerst de afzuigkap
spanningsloos door de stekker uit het stopcontact te trekken of door
de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 8

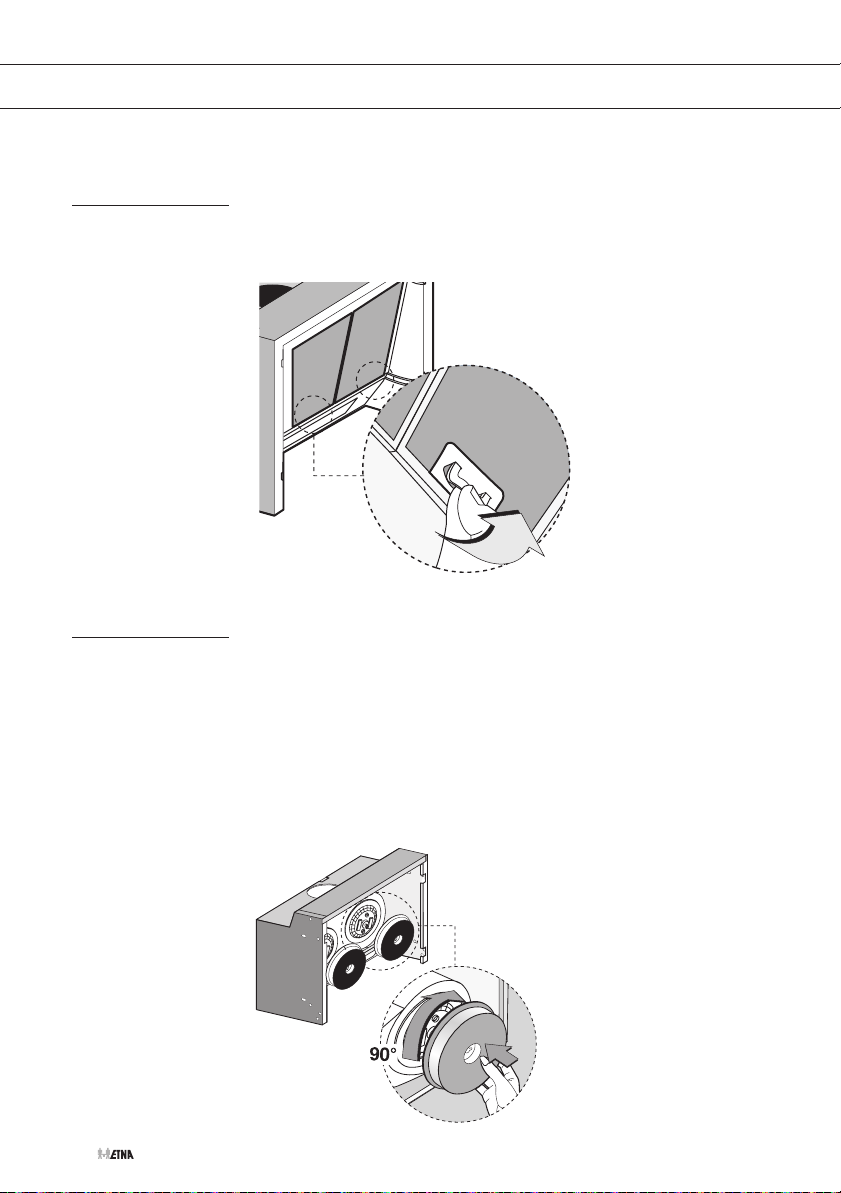

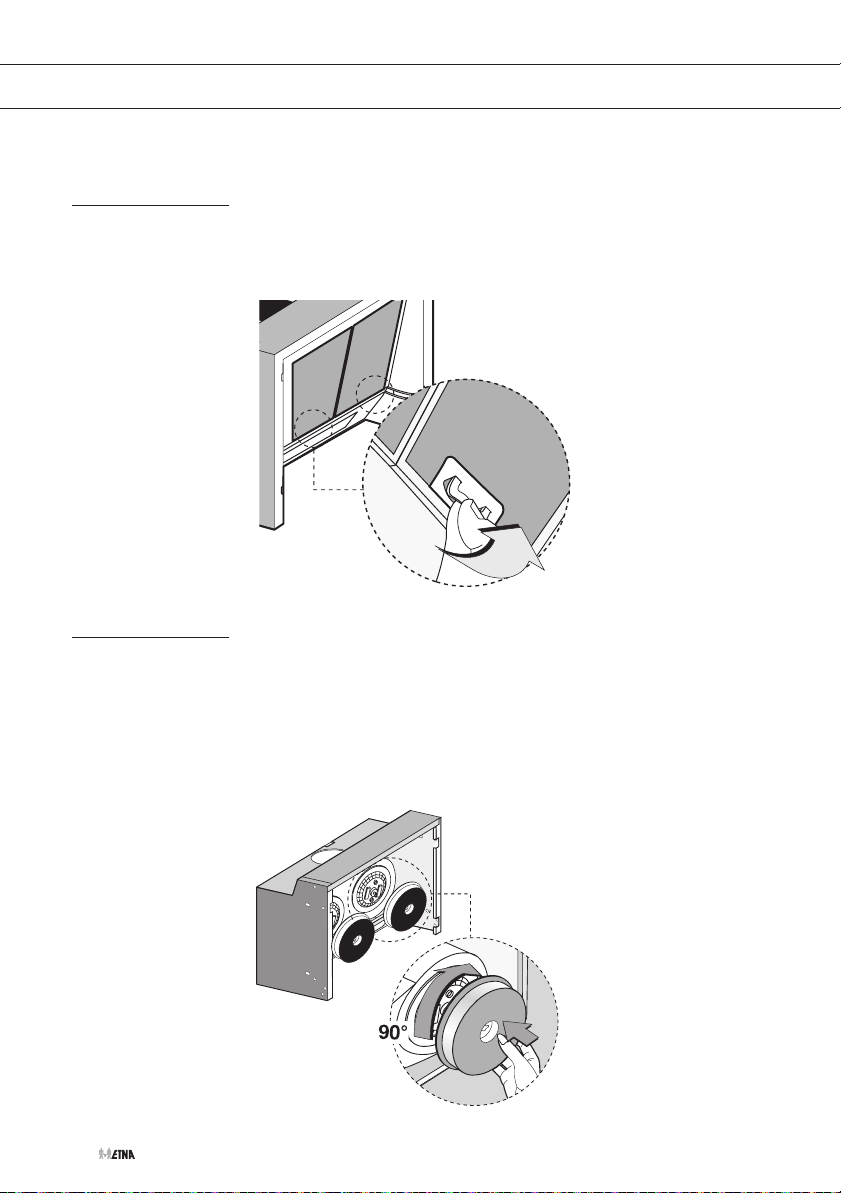

Vetfilters
Vetfilters verwijderen
1. Verwijder de filters één voor één door aan de hiervoor bestemde
hendeltjes te trekken.
270
B
270
B
65 cm
2
1
B
A
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M
ONDERHOUD

NL 9
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Lampen vervangen
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
1. Verwijder de vetfilters.
2. Vervang de lamp door een nieuwe lamp van hetzelfde wattage.
3. Plaats de vetfilters terug.
ONDERHOUD
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M

NL 10
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 11
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
Deze afzuigkap is voorzien van een aansluitstekker.
Installeer de afzuigkap zodanig dat de stekker bereikbaar is.
Plaats de wandcontactdoos bij voorkeur uit het zicht.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M
max. 80 cm

NL 12
INSTALLATIE

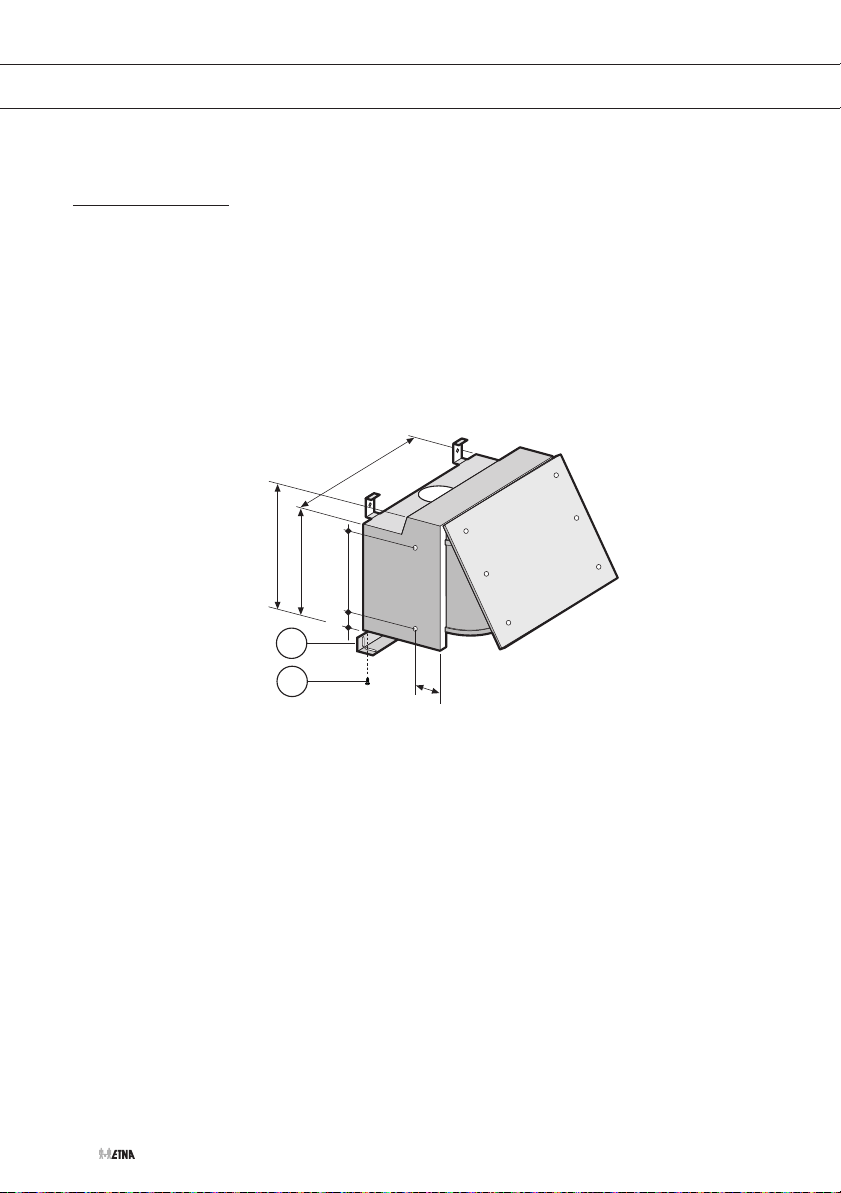

Montage
Montage van de afzuigkap tussen twee keukenkasten
1. Boor 2 gaten (A) met een diameter van 2,5 mm in de zijkant van de
keukenkastjes (zie afbeelding). Houd rekening met de dikte van het
frontpaneel. Zorg ervoor dat de afzuigkap op dezelfde hoogte hangt
als de keukenkastjes.
2. Schroef de afzuigkap met 4 schroeven vast aan de keukenkastjes.
3. Plaats eventueel de afstandshouder (L) tussen de afzuigkap en de
wand. Stel de afstandshouder af met de speciale schroeven (P).
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M

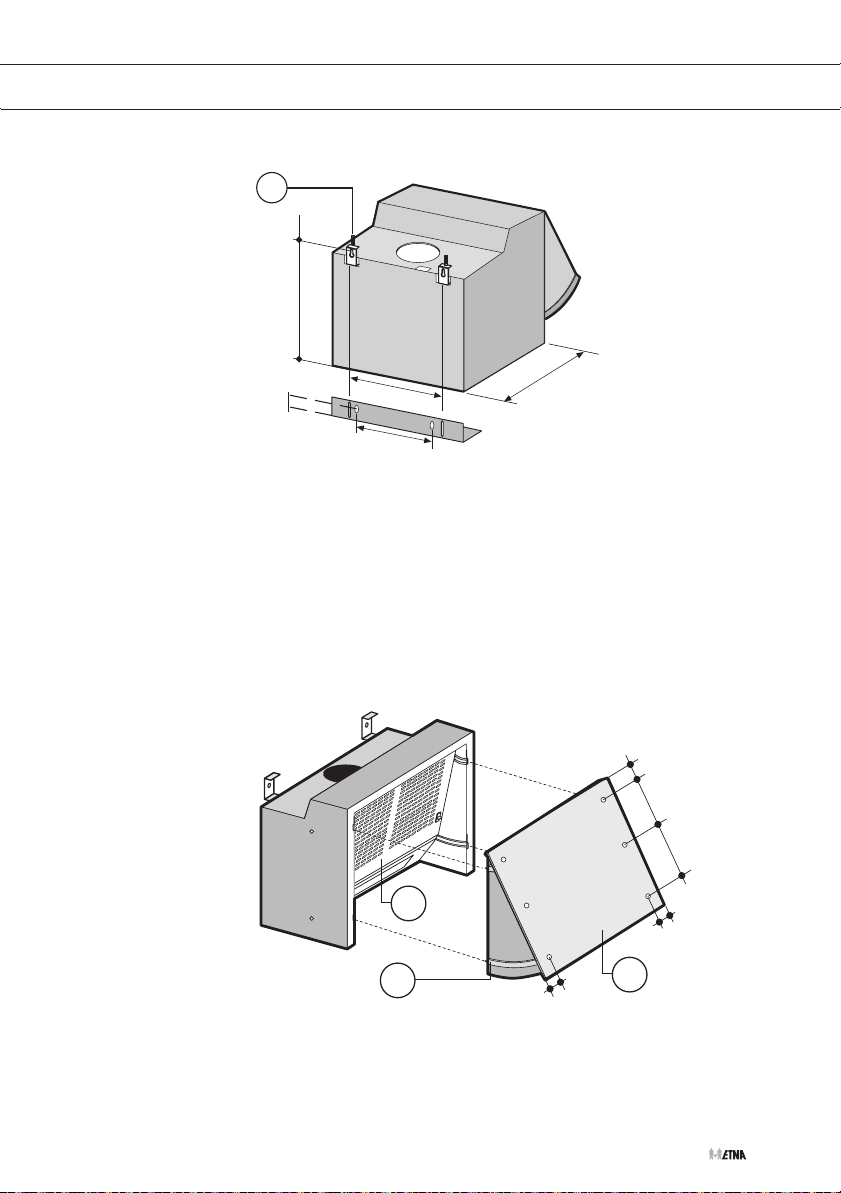

Montage van de afzuigkap aan de muur
1. Boor 4 gaten in de muur (zie afbeelding).
2. Plaats de afstandshouder (L) op de juiste hoogte aan de muur.
Houd rekening met de diepte van de keukenkastjes aan de zijkant.
3. Stel de positie van de afzuigkap af met de bovenste klemmen (M).
Houd rekening met de diepte van de keukenkastjes.
4. Schroef de afzuigkap aan de muur met 4 schroeven en pluggen
die geschikt zijn voor het type muur (bv. een muur van beton, van
gipsplaten enz.).
5. Schroef de afzuigkap met de schroeven (P) aan de afstandshouder.

NL 13
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M
Bevestigen van het frontpaneel
1. Trek de klep (E) naar voren en verwijder de vetfilters (G)
2. Verwijder de klep door tegelijkertijd de beide speciale borgveren (H)
naar voren te trekken.
3. Maak de klep met behulp van de schroeven aan het frontpaneel
vast (zie maten in figuur).
4. Schuif de klep aan de boven- en aan de onderzijde in de geleiders
totdat de borgveren (H) onder spanning staan.
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M
INSTALLATIE

NL 14
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.

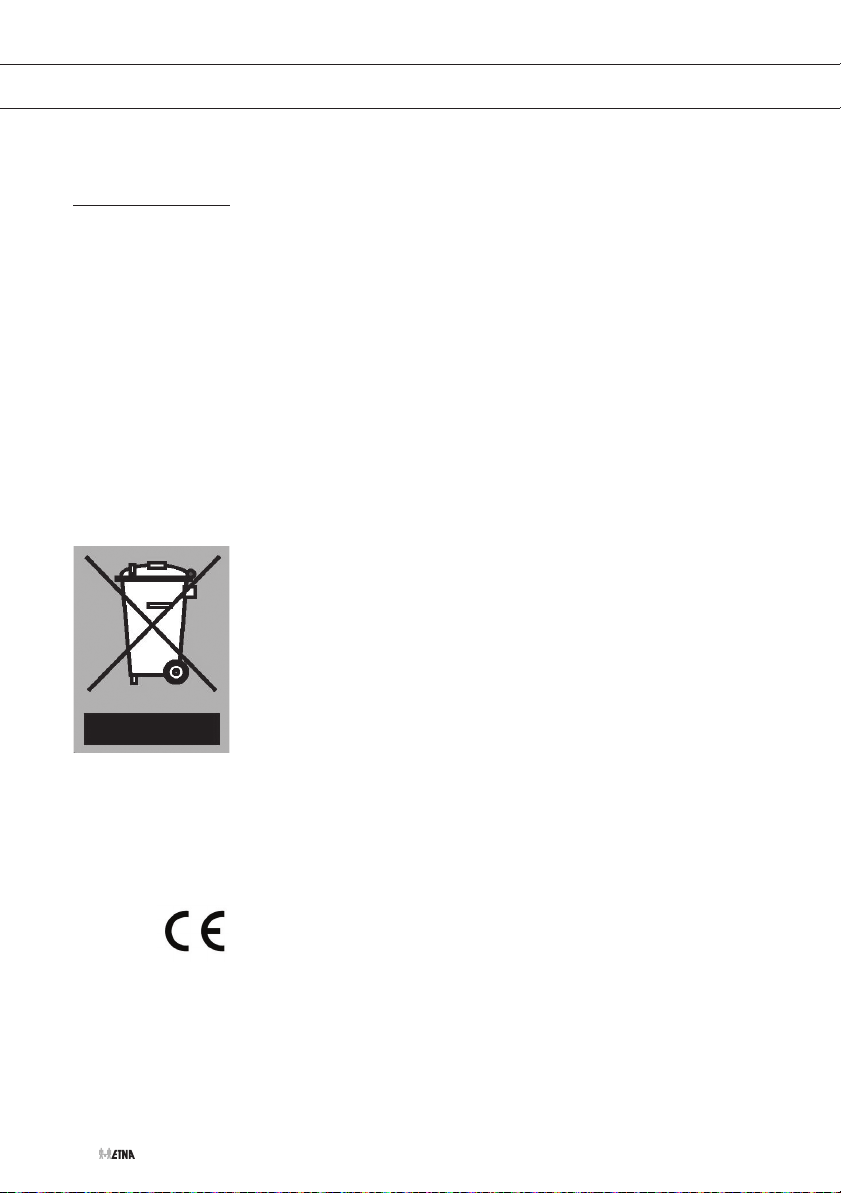

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

FR 3
SOMMAIRE
Votre hotte cheminée
Introduction 4
Description 4
Systèmes d’évacuation 5
Utilisation
Commandes 6
Entretien
Nettoyage 7
Filtres à graisse 8
Filtre à charbon 8
Éclairage 9
Installation
Généralités 10
Raccordement 11
Montage 12
Annexe
Mise au rebut 14

FR 4
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
Description
270
B
270
B
65 cm
2
1
B
A
AMarche/arrêt éclairage
BMarche/arrêt + positions du ventilateur 1, 2 ou 3
VOTRE HOTTE CHEMINÉE

FR 5
Systèmes d’évacuation
En fonction du modèle, la hotte aspirante peut être raccordée de
deux manières :
1. A un conduit.
Les vapeurs de cuisson extraites par aspiration sont évacuées à
l'extérieur, après filtrage des particules grasses, par le haut (B1).
Cette méthode est préférable.
2. Par recyclage. Lorsque la hotte est raccordée à une hotte de
recyclage, les particules grasses et les odeurs des vapeurs de
cuisson extraites sont filtrées.
L'air aspiré n'est pas évacué à l'extérieur, mais recyclé dans la
cuisine (B2).
Dans ce cas, il convient de placer un filtre à charbon dans la hotte.
B1 B2
B3
B1 B2
B3
B1 B2
Attention ! Le filtre à charbon doit être commandé séparément.
VOTRE HOTTE CHEMINÉE

FR 6
Commandes
A1A2B1B2B3B4
Marche et arrêt
1. Placer le sélecteur en position B2.
La hotte d’aspiration se met en marche. Régler la puissance
d’aspiration avec le sélecteur.
• Attendre au moins 10 secondes après la mise en marche avant de
désactiver le clapet.
2. Placer le sélecteur de réglage en position B1.
La hotte est désactivée.
Attendre au moins 10 secondes après l’arrêt avant de
réactiver le clapet.
Allumer et éteindre l’éclairage
1. Placer le sélecteur d’éclairage en position A2.
L’éclairage s’allume.
2. Placer le sélecteur d’éclairage en position A1.
L’éclairage s’éteint.
UTILISATION

FR 7
Nettoyage
Attention ! Avant toute intervention d'entretien, isolez la hotte de
l'alimentation électrique en débranchant l'appareil ou en coupant
le courant au compteur. La hotte doit être nettoyée régulièrement
(au moins aussi souvent que les filtres à graisse), à l'intérieur comme
à l'extérieur. Ne pas utiliser de produit abrasif.
Ne pas utiliser d'alcool !
Attention ! Le non respect des recommandations de base pour le
nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres
peut être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
Le constructeur décline toute responsabilité en cas de détérioration du
moteur ou d’incendie lié à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Hotte aspirante
Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de
nettoyage agressifs comme la soude. Frottez la peinture de votre hotte
à la cire pour qu'elle conserve son brillant.
Hottes à cheminée en acier inoxydable
Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier
inoxydable avec un produit d'entretien adapté à ce matériau.
Filtres à graisse métalliques
Ils doivent être nettoyés une fois par mois (ou lorsque le système
d’indication de saturation des filtres – éventuellement présent sur
votre modèle – l'indique) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faible température et cycle rapide. Les
ouvertures doivent être orientées vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les filtres en aluminium ternissent
légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et
n'affecte pas leur performance.
ENTRETIEN

FR 8
Filtres à graisse
Dépose des filtres à graisse
1. Retirer un Filtre à la fois, en intervenant sur les crochets
spécialement prévus.
270
B
270
B
65 cm
2
1
B
A
Filtre à charbon
Remplacement du filtre à charbon
Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à
aucun conduit.
Placez le filtre à charbon
1. Enlevez les filtres à graisse.
2. Fixez les filtres à charbon au moteur.
3. Placez les filtres à graisse.
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M
ENTRETIEN
