INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Let op! 5
Afvoersystemen 56
Gebruik
Bediening 6
Onderhoud
Reinigen 7
Vetfilters verwijderen 8
Het koolstoffilter vervangen 8
Lampen vervangen 8
Installatie
Algemeen 9
Elektrische aansluiting 10
Montage van de schouwkap 11
Bijlage
Verpakking en toestel afvoeren 15

NL 4

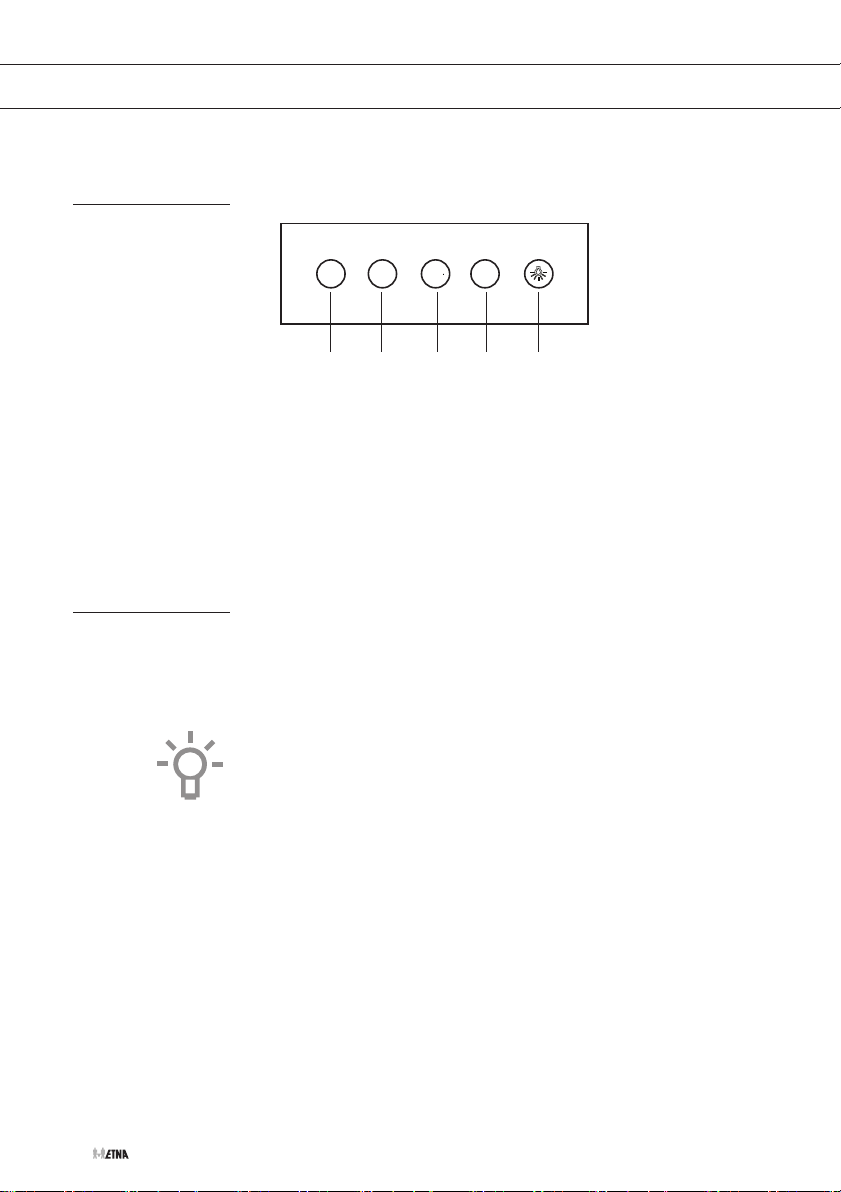

Beschrijving
AAan-/uittoets
BVentilatorstand 1
CVentilatorstand 2
DVentilatorstand 3
EVerlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW SCHOUWKAP
01 23
DCEBA

NL 5
VEILIGHEID
Let op!
Lees voor gebruik eerst de separate
veiligheidsinstructies.

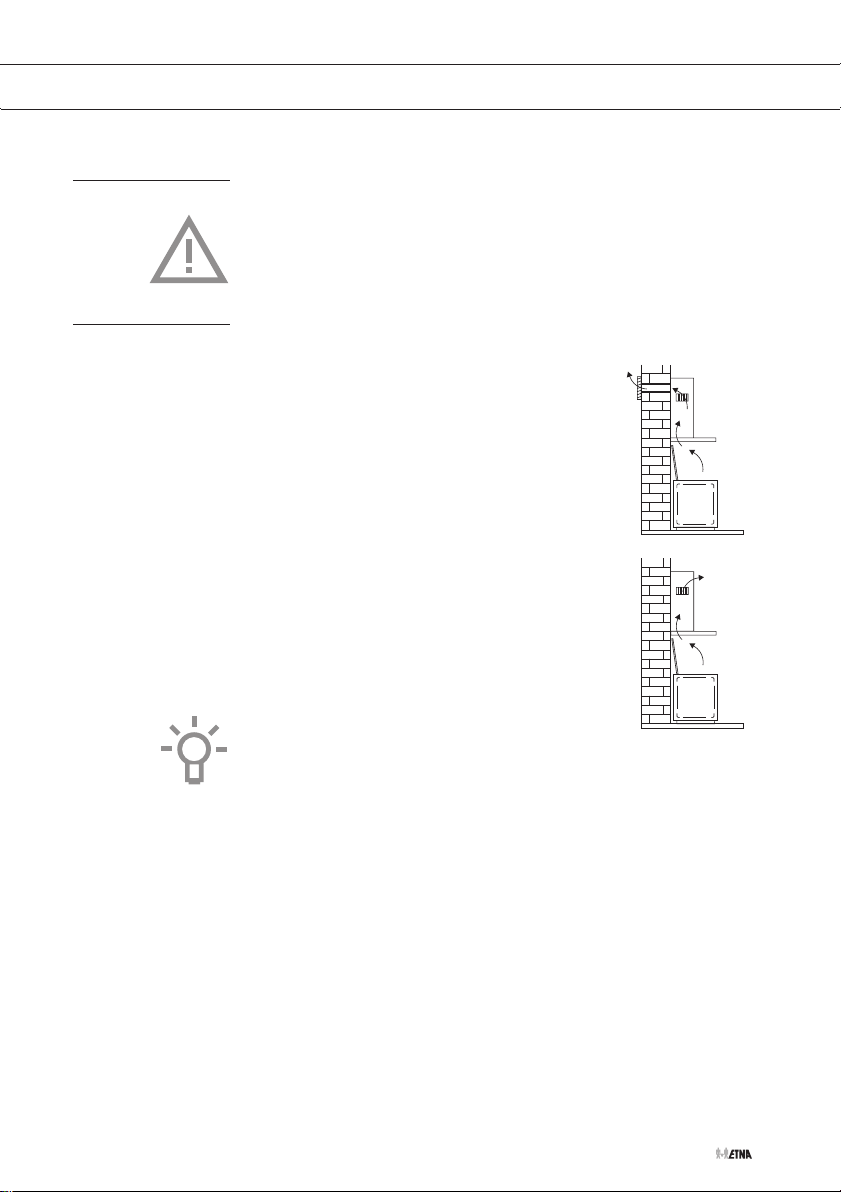

Afvoersystemen
De afzuigkap kan, afhankelijk van het
model,
op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart
besteld worden.

NL 6

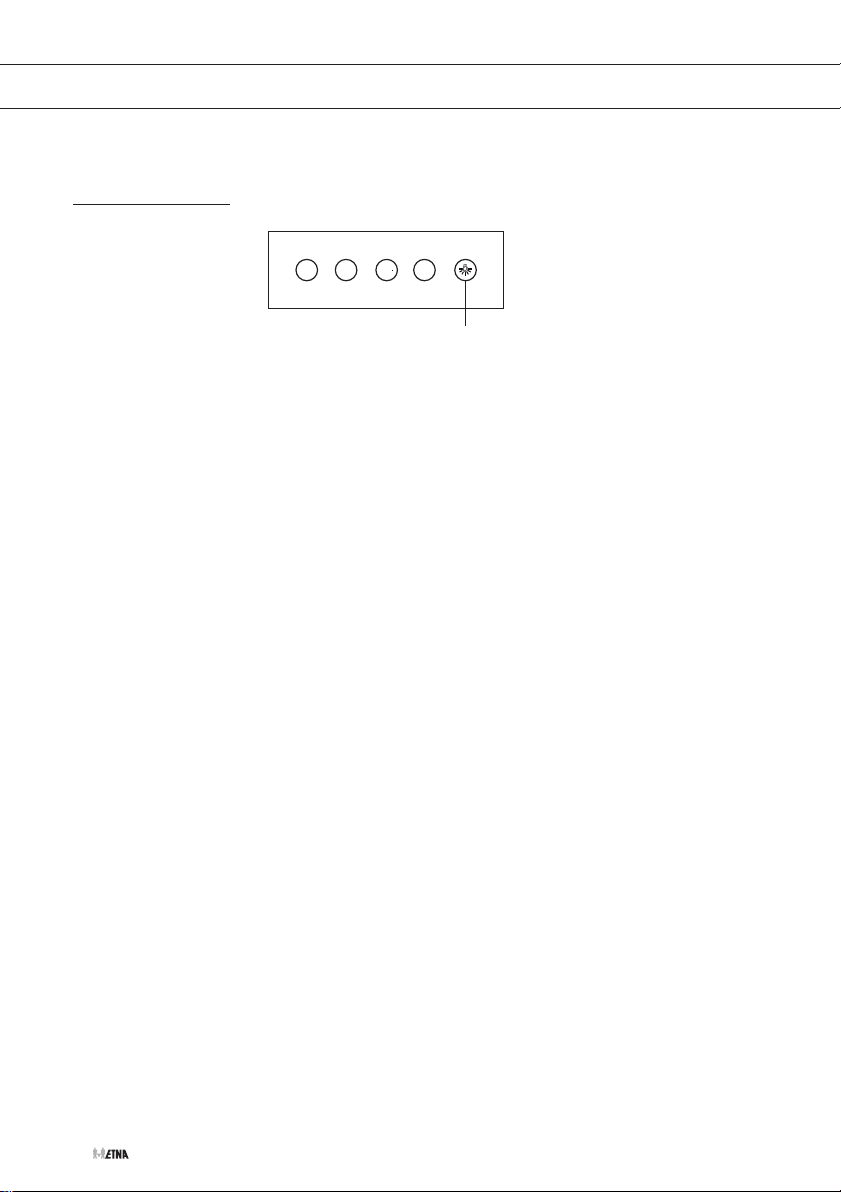

Bediening
Ventilator in- en uitschakelen
Druk op de snelheidstoetsen 1, 2 of 3
De afzuigkap schakelt in op de corresponderende stand.
Druk op de uitschakeltoets 0.
De ventilator schakelt uit.
Verlichting in- en uitschakelen
Druk op de verlichtingstoets A
De verlichting gaat branden.
Druk nogmaals op de toets A.
De verlichting gaat uit.
GEBRUIK
01 23
A

NL 7
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 8
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Open de sluiting en kantel het
vetfilter naar voren omlaag.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Vervanging van defecte LED verlichting dient door een
professioneel installateur te gebeuren.
ONDERHOUD

NL 9
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.

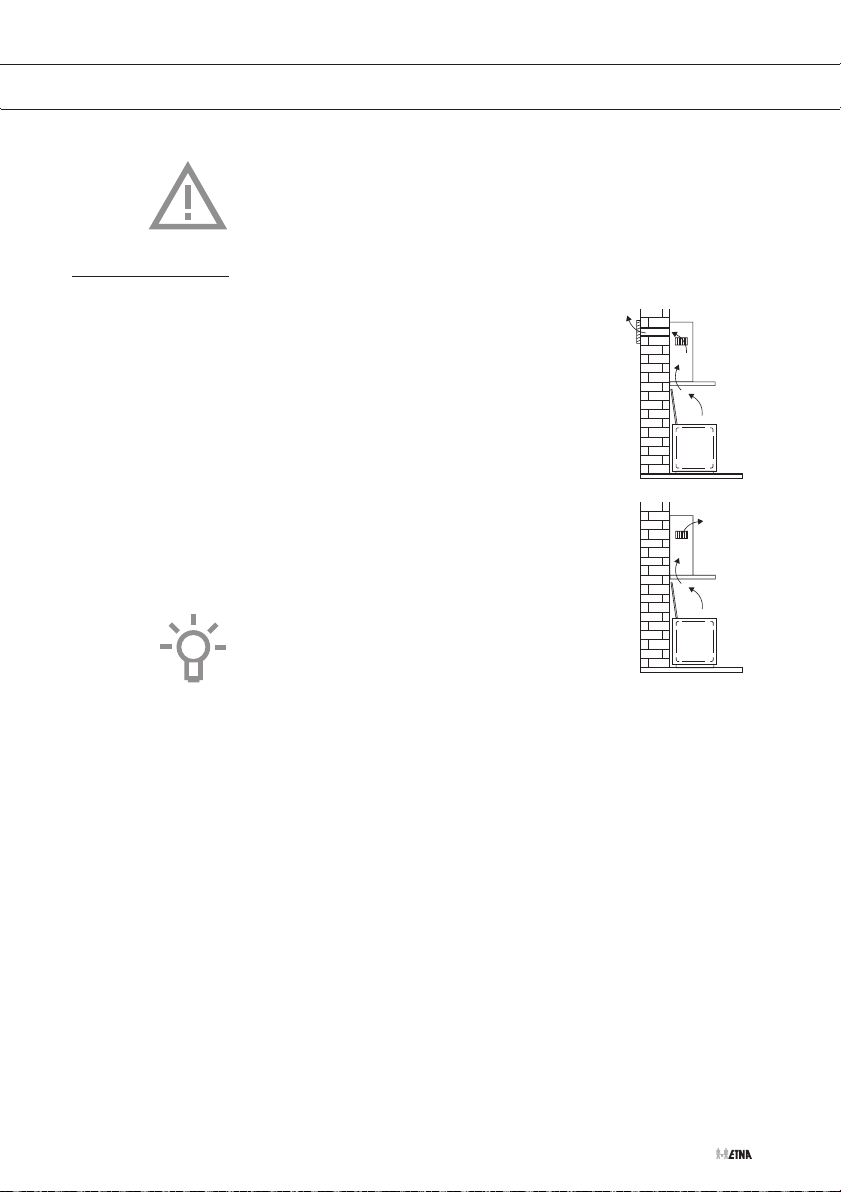

Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120, 125
of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 10
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 11
INSTALLATIE

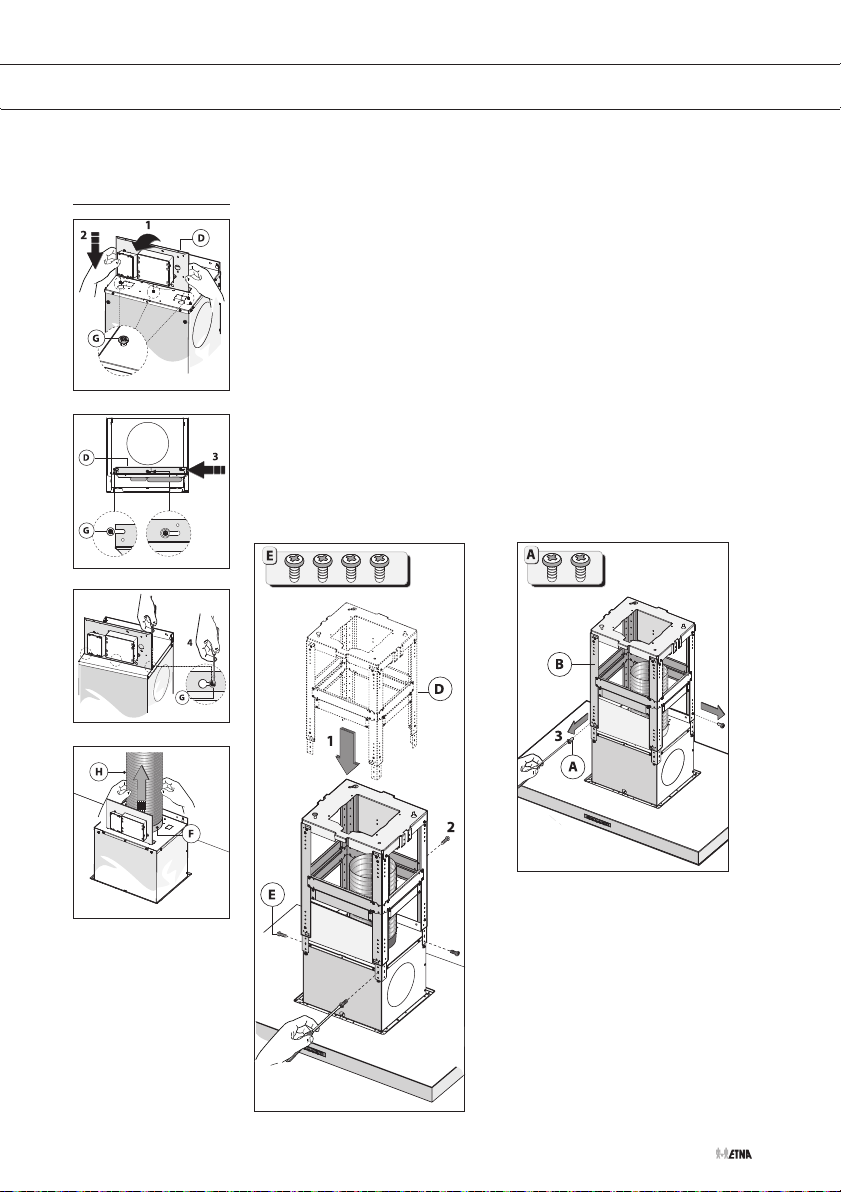

Montage
Monteren van de besturingsunit (D)
• Schroef de besturingsunit (D) vast met de 3 voorgemonteerde
schroeven (G).
• Bevestig de flexibele afvoerbuis H op de flens F.
Montage van de kap:
• Schroef het binnenframe (D) vast op het motorhuis met de 4
schroeven (E).
• Verwijder de 2 schroeven (A) van het binnenframe. Het bovenste
deel van het binnenframe (B) is nu te verschuiven ten opzichte van
het onderste deel van het binnenframe (C).

NL 12
INSTALLATIE
• Verschuif de twee delen van het binnenframe (B en C) tot de
gewenste hoogte is bereikt (zie figuur). Schroef het binnenframe
vast met de 8 schroeven (G). Let er hierbij op dat de voorzijde aan
de bedieningszijde geplaatst is
• Plaats het onderste (L) en het bovenste (K) deel van de
telescoopkoker over het binnenframe.
• Teken de boorgaten af op het plafond met de aftekenmal en boor
4 gaten (8 mm). De pijl op de mal markeert de voorzijde van de
afzuigkap.
• Draai 3 schroeven in de gaten totdat ze nog ongeveer 5 mm
uitsteken. Let op; Draai nog geen schroef in het gat gemarkeerd op
X op de aftekenmal.

NL 13
INSTALLATIE
• Haak de afzuigkap aan de 3 schroeven (E).
• Schroef nu de 4e schroef (X) in het resterende gat en draai de
andere 3 schroeven (E) vast.
Bij afvoer naar buiten:
• Sluit de flexibele buis (H) aan op de afvoer.
Bij recirculatie:
• Sluit de flexibele buis (H) aan op het T-stuk (M) en schroef deze
vast met schroef (I). Plaats de koolstoffilters (zie hoofdstuk
‘Koolstoffilters).

NL 14
INSTALLATIE
• Maak de elektrische verbinding.
• Schuif het binnen (boven) deel van de telescoopkoker omhoog.
Let op! doe dit voorzichtig om krassen en beschadigingen aan de
koker te voorkomen. Schroef de bovenste telescoopkoker (K) vast
met de 4 schroeven (F).
• Test de juiste werking van de afzuigkap.

NL 15
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.

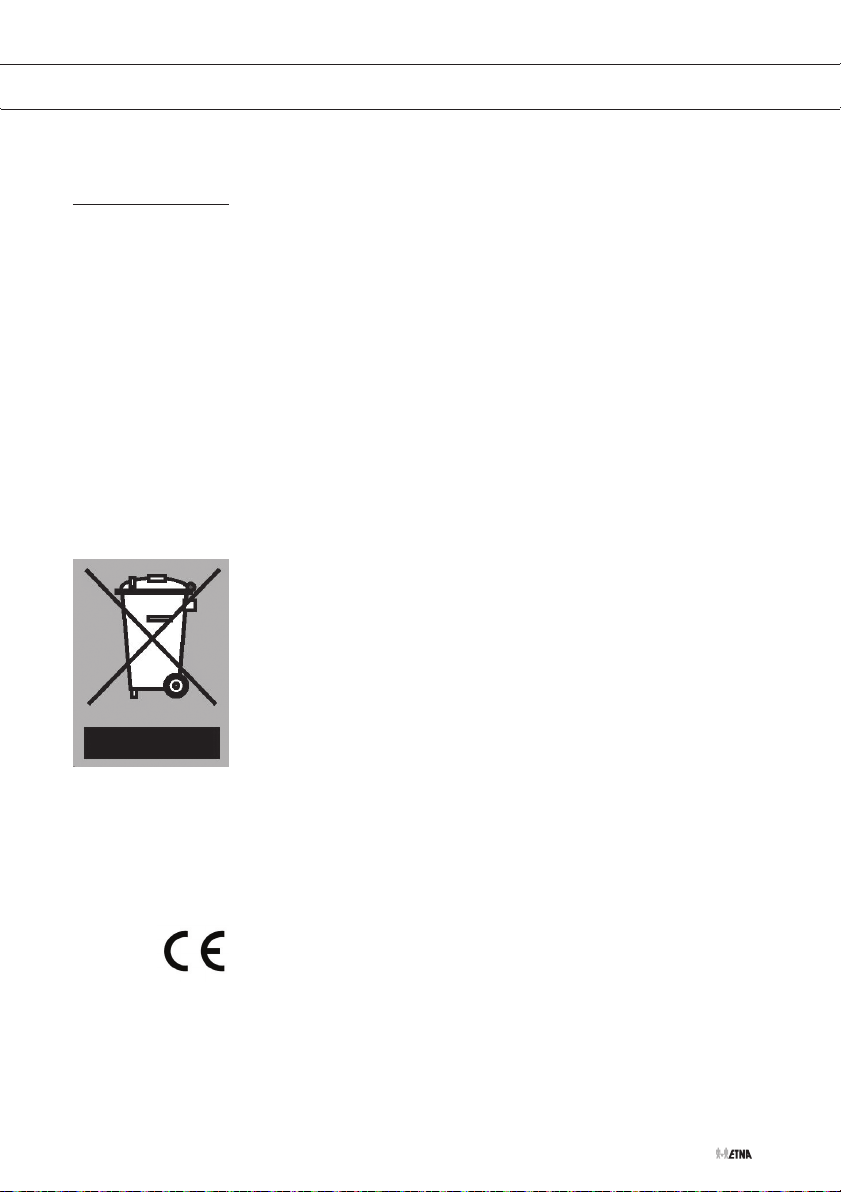

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 16

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Sécurité
Recommandations 5
Système d’évacuation 5
Utilisation
Commande 6
Entretien
Nettoyage 7
Elimination des filtres 8
Remplacement des filtres à charbon 8
Changement d’ampoules 8
Installation
Généralités 9
Connexion électrique 10
Montage de la hotte cheminée 11
Annexe
Mise au rebut de l’appareil et de l’emballage 15

FR 4
Description
A Touche marche/arrêt
B Ventilateur position 1
C Ventilateur position 2
DVentilateur position 3
EÉclairage
Introduction
Ce manuel est un aperçu des possibilités offertes par cet appareil.
Il vous fournira des renseignements précieux sur le plan de la sécurité.
Conservez le mode d’emploi et les directives d’installation. Ainsi, un
éventuel prochain usager de l’appareil pourra en profiter.
VOTRE HOTTE CHEMINÉE
01 23
DCEBA

FR 5
SÉCURITÉ
Avant l’utilisation, lisez les instructions de
sécurité séparées.
Système d’évacuation
En fonction du modèle, la hotte aspirante
peut être raccordée de deux manières :
1. Version canal d’évacuation. Les vapeurs
de cuisson aspirées et filtrées sont
évacuées vers l’extérieur via la partie de la
hotte. C’est la meilleure manière !
2. Version recyclage. Les particules de
graisse et les odeurs contenues dans
les vapeurs de cuisson sont filtrées. L’air
aspiré n’est pas évacué, mais renvoyé
dans la cuisine. Il convient de placer un
filtre à charbon actif dans la hotte.
Attention ! Le filtre à charbon actif doit être
commandé séparément.

FR 6
UTILISATION
Commande
Activation et désactivation du ventilateur
Appuyez sur la touche de vitesse 1, 2 ou 3.
La hotte aspirante est activée en fonction de la position sélectionnée.
Appuyez sur la touche de désactivation 0.
Le ventilateur est désactivé.
Activation et désactivation de l’éclairage
Appuyez sur la touche d’éclairage A.
L’éclairage s’allume.
Appuyez de nouveau sur la touche A.
L’éclairage s’éteint.
01 23
A
