Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Let op! 5
Afvoersystemen 6
Gebruik
Bediening 7
Onderhoud
Reinigen 8
Vetfilters verwijderen 9
Het koolstoffilter vervangen 9
Verlichting 9
Installatie
Algemeen 10
Elektrische aansluiting 11
Voorbereidingen 12
Recirculatie 12
Montage van de schouwkap 13
Bijlage
Verpakking en toestel afvoeren 14

NL 4
Beschrijving
TO100
TO200
ASchuifschakelaar ventilator/klep
BSchuifschakelaar verlichting
CVentilatorstanden
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW AFZUIGKAP
A B
A C B

NL 5
Let op!
Laat het toestel aansluiten door een erkend installateur (zie
hoofdstuk “Installatie”). Sluit het apparaat niet aan op het
elektriciteitsnet voordat de installatie volledig is voltooid.
• Sluit het toestel aan conform de plaatselijk geldende
installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de
montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente
veiligheidsstandaarden. Desondanks adviseren wij personen met
psychische of motorische stoornissen, mentale achterstand of
zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht
van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap niet als het vetfilter niet of niet goed
gemonteerd is!
• Gebruik de afzuigkap niet om tegenaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is
aangegeven.
• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen
gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat voor
andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd
schoon. Het frituren moet geschieden onder voortdurend toezicht,
om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap moet regelmatig (minstens 1 x per maand)
schoongemaakt worden, zowel het exterieur als het interieur.
Onvoldoende reinigen of te laat vervangen van de filters kan
brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden
vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig
gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
VEILIGHEID

NL 6
Let op!
• Haal eerst de stekker uit het stopcontact als u de lampen wilt
vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven
wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om
het risico van een elektrische schok te verminderen.
• De bereikbare onderdelen kunnen bijzonder warm worden als deze
tegelijkertijd met kookapparaten gebruikt worden.
• De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het
koken, minimaal 30 minuten met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld
worden. Neem de stekker uit het stopcontact of draai de schakelaar
in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens
het bereiden van gerechten.
• Iedere aansprakelijkheid voor eventuele schade aan het apparaat of
brand veroorzaakt door het niet in acht nemen van de aanwijzingen
uit deze handleiding wordt afgewezen.

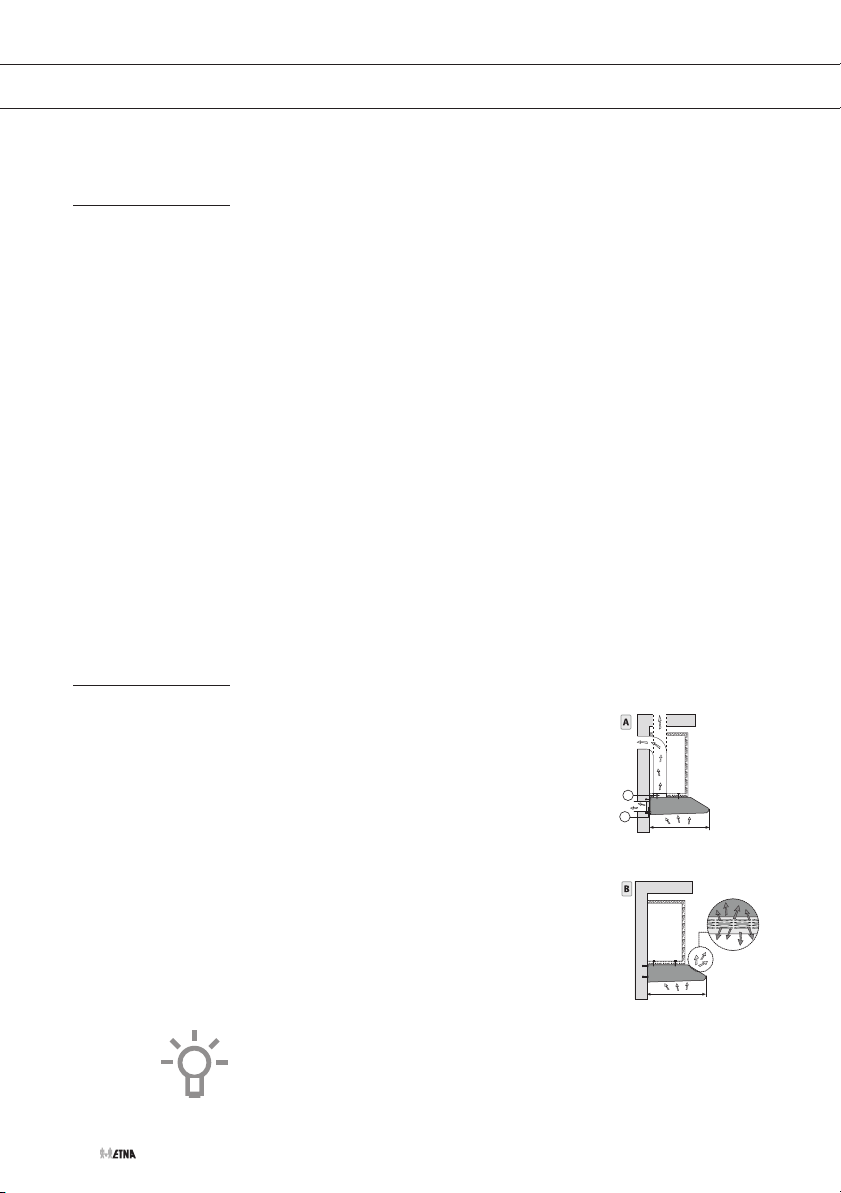

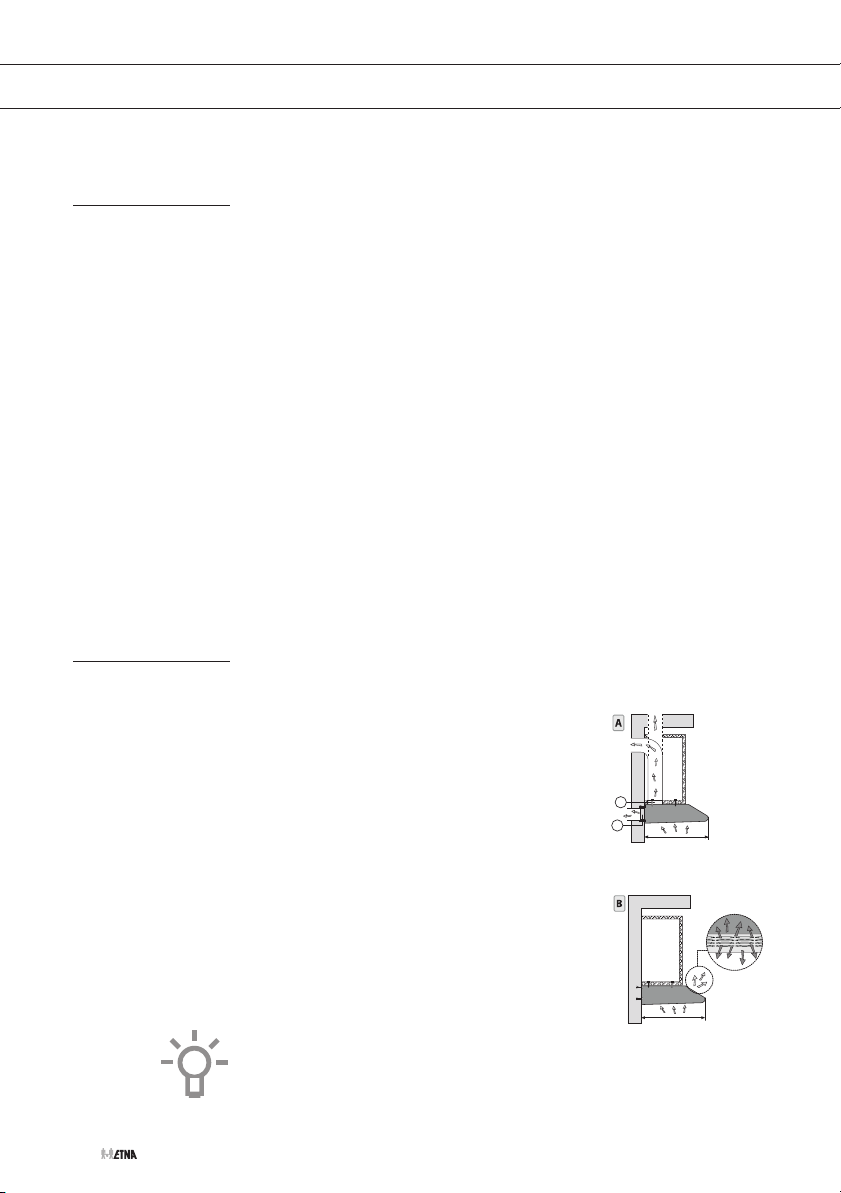

Afvoersystemen
De afzuigkap kan, afhankelijk van het model,
op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart
besteld worden.
VEILIGHEID
510
510
D
D

NL 7

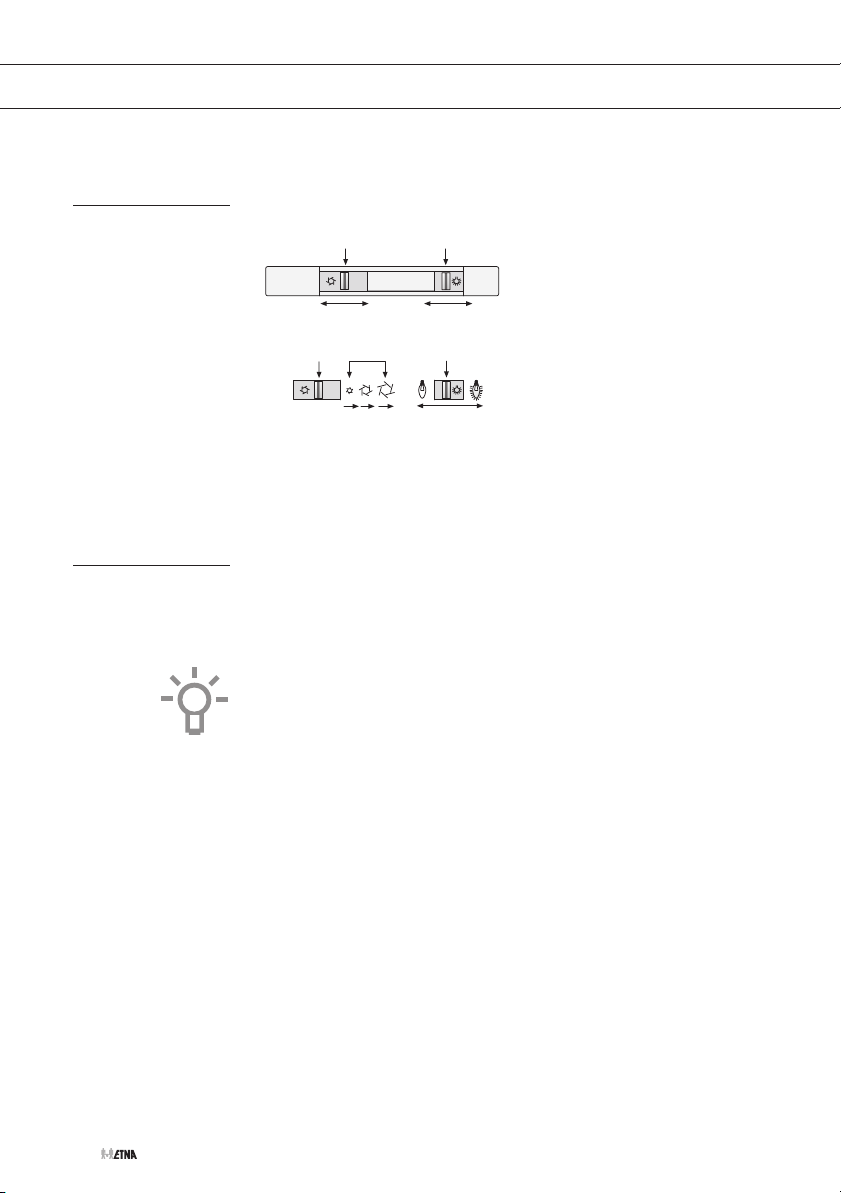

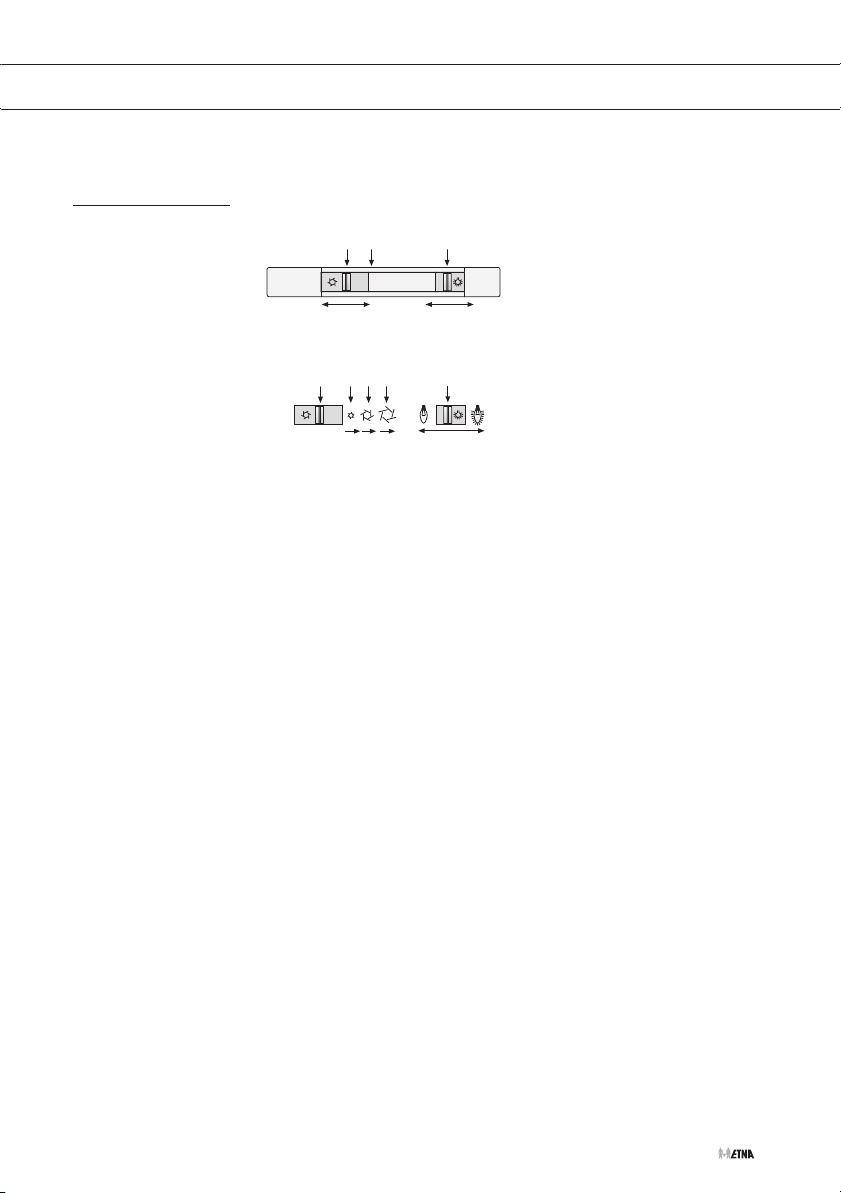

Bediening
TO100
TO200

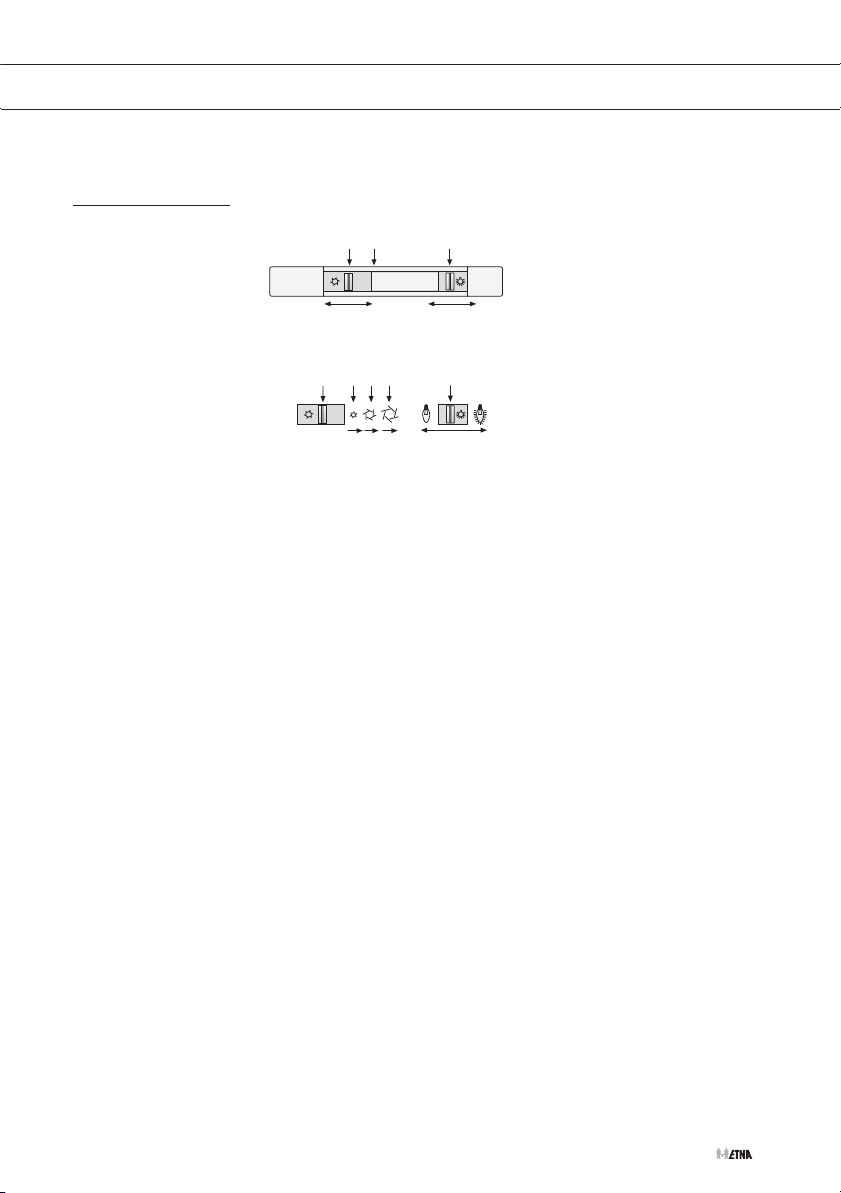

Elektrische klep openen en sluiten (TO100)
Schuif de regelaar naar stand B.
De elektrische klep wordt geopend.
Schuif de regelaar naar stand A.
De elektrische klep wordt gesloten.
Ventilator in- en uitschakelen (TO200)
Schuif de regelaar naar stand C, D of E.
De afzuigkap schakelt in op de corresponderende stand.
Schuif de regelaar naar stand A.
De ventilator schakelt uit.

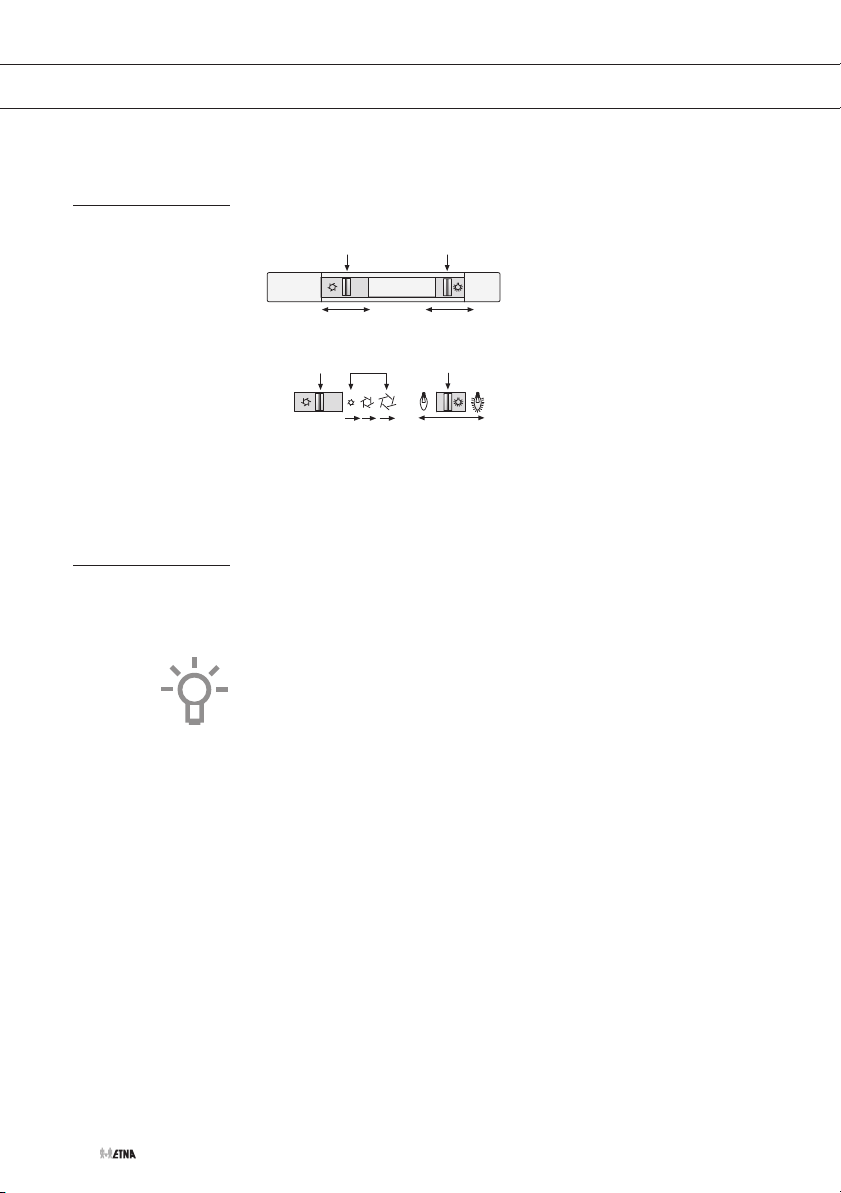

Verlichting in- en uitschakelen
Schakel de verlichting in en uit met schuifregelaar F.
GEBRUIK
A B F
A C D E F

NL 8
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 9
Vetfilters
Reinig de vetfilters minimaal 1x per maand. Bij reiniging kunnen
de aluminium delen van de filters dof worden door de gebruikte
schoonmaakmiddelen, met name bij plaatsing in de vaatwasser. Dit is
normaal en valt niet onder de garantie.

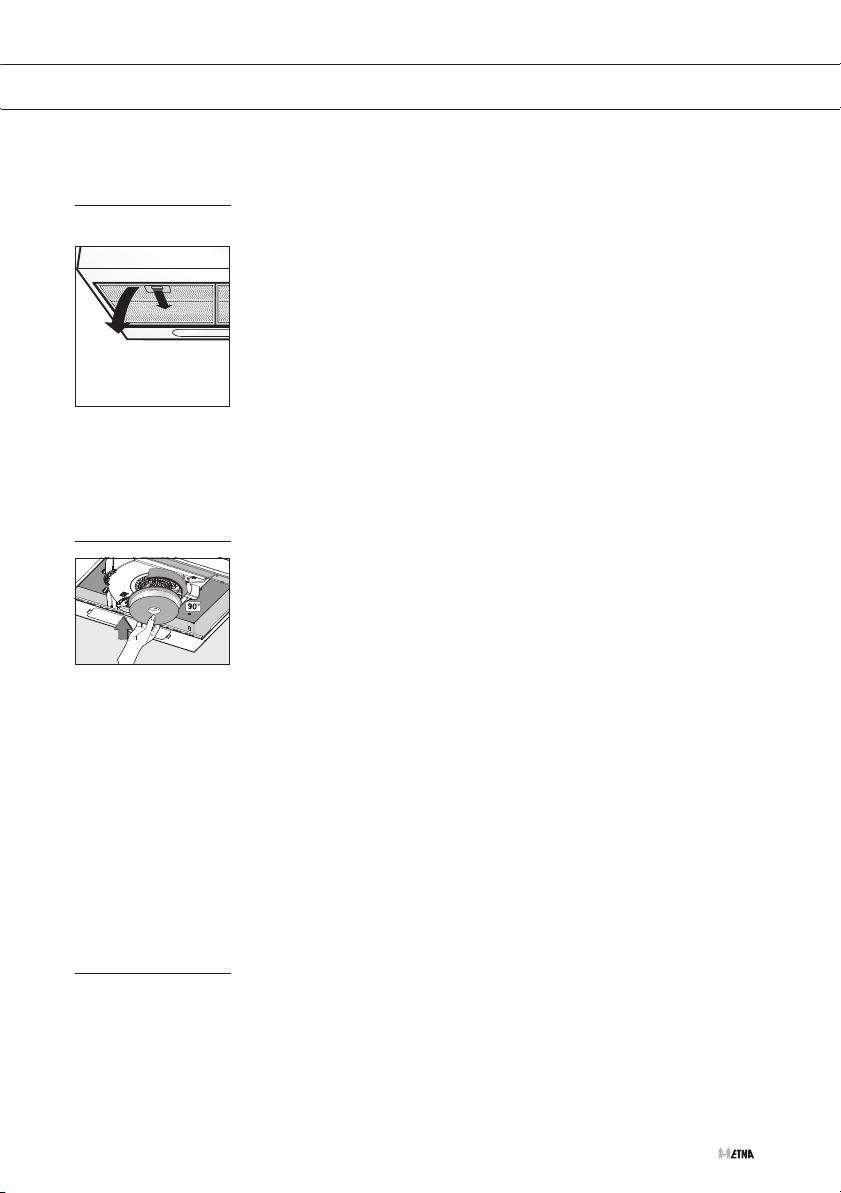

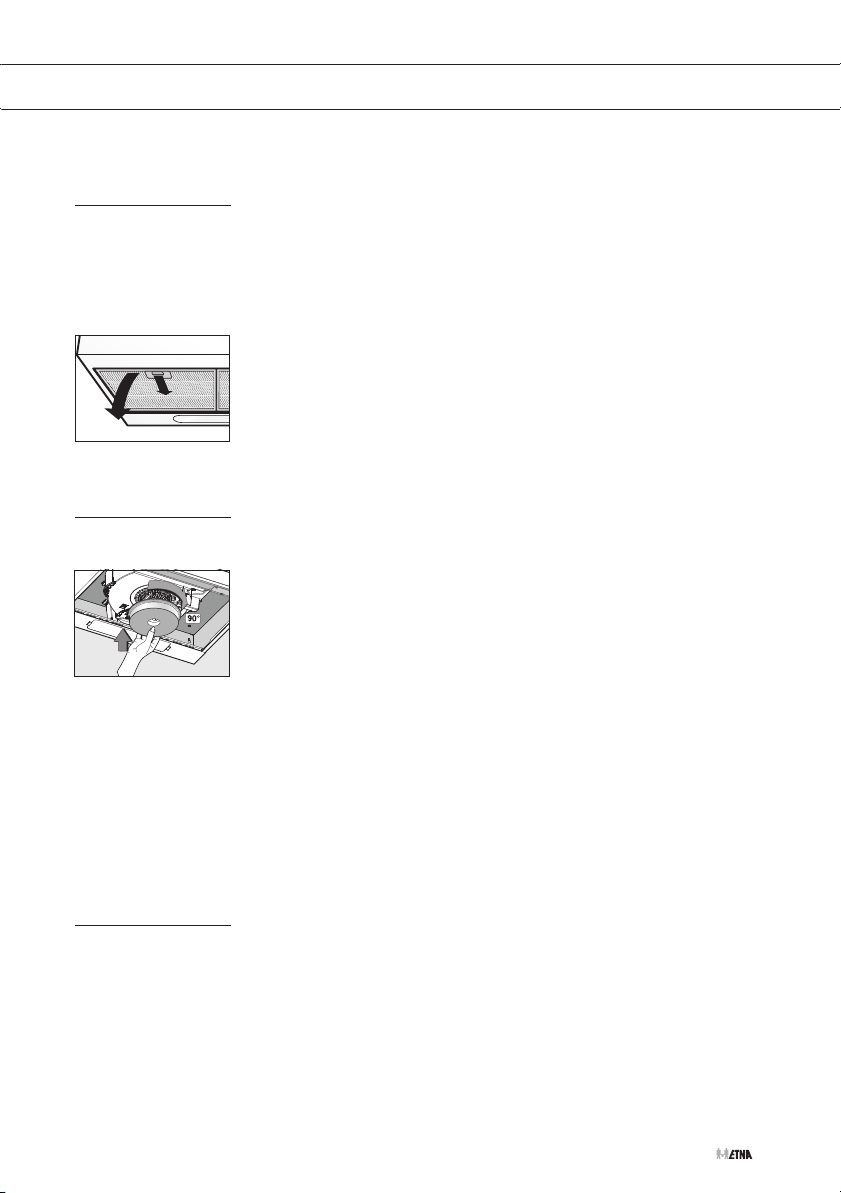

Filtercassette verwijderen
1. Schakel de netspanning uit! Neem de stekker uit het stop contact of
zet de schakelaar in de meterkast op nul.
2. Druk het filter bij de uitsparing naar achteren en kantel de voorzijde
omlaag.
3. Verwijder het filter uit de kap.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Lampen vervangen
• Verwijder het vetfilter.
• De lampen zijn nu bereikbaar.
• Schroef het lampje uit de fitting en vervang deze door een lamp met
het wattage aangegeven aan de binnenzijde van de kap.
ONDERHOUD
1
2

NL 10
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 11
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase leiding
BLAUW = N nulleiding
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 12
INSTALLATIE

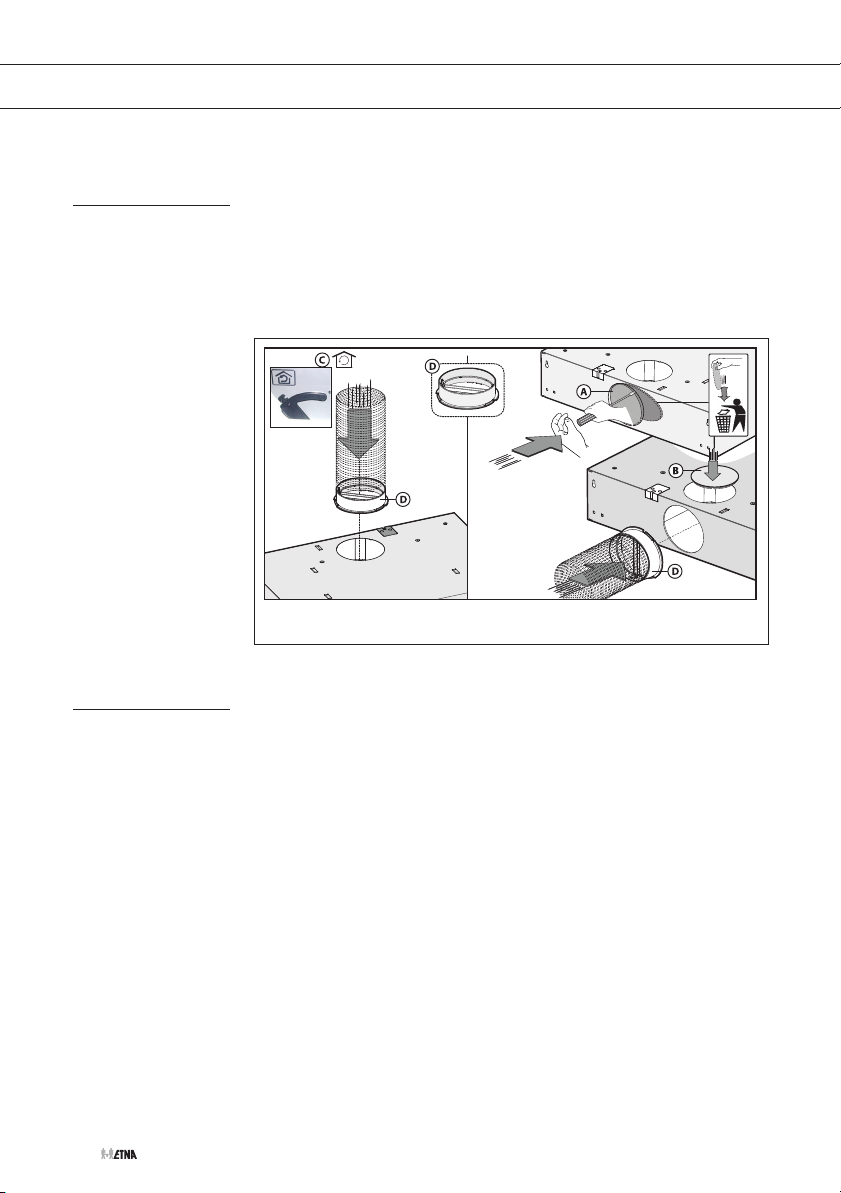

Voorbereiding

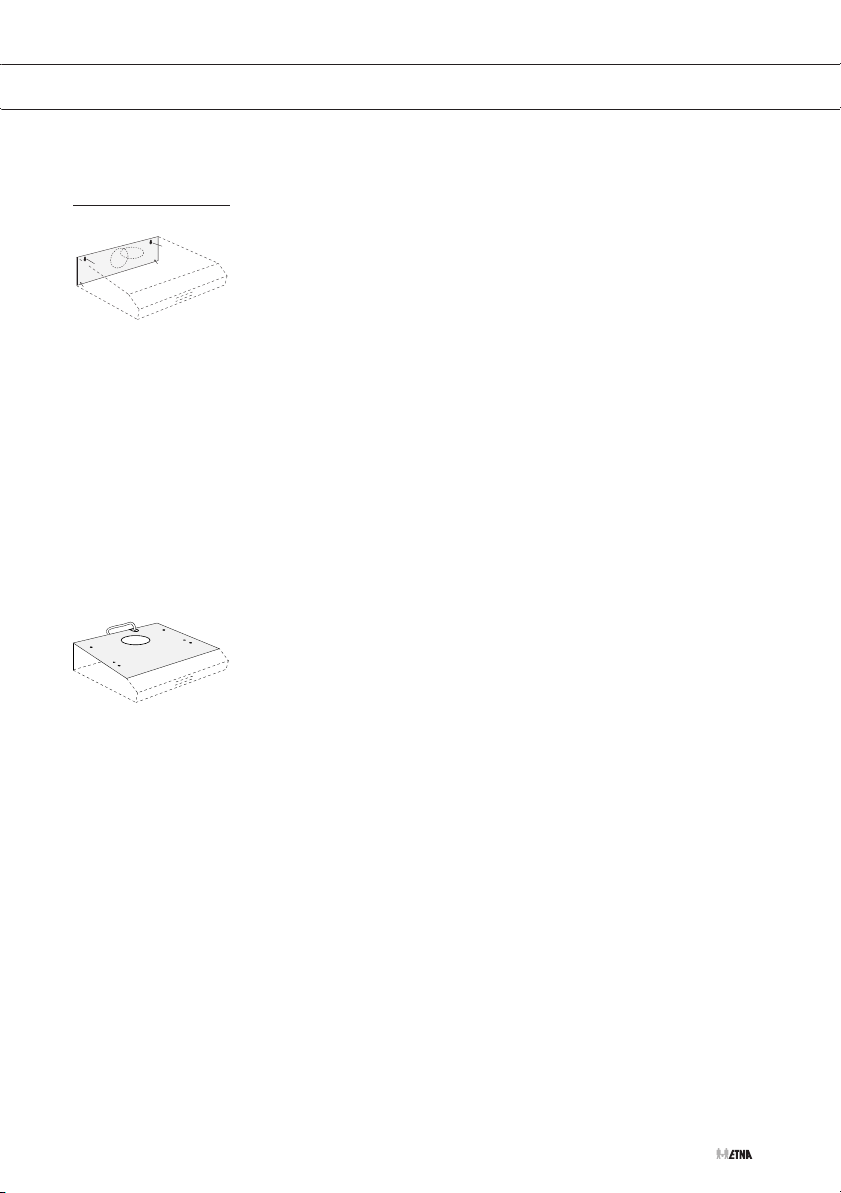

De afvoerpijp kan zowel aan de bovenzijde als aan de achterzijde
worden bevestigd. Dicht de opening die niet gebruikt wordt af met
de meegeleverde afvoerdop (B). Verwijder de afdichting (A) indien de
afvoerpijp op de achterzijde van de kap wordt aangesloten. Sluit de
afvoerpijp aan op de flens (D).
Recirculatie
Draai de luchtverdeelhendel (C) naar de stand ‘recirculatie’ indien de
afzuigkap wordt gebruikt als recirculatiekap.
1
2
3

NL 13
Montage
Tegen de muur
• Verwijder de filters uit de afzuigkap.
• Houd de kap tegen de muur.
• Teken – door de kap heen – de bevestigingsgaten (A) en het gaten
om de kap te borgen (B) af.
• Boor de gaten.
• Duw de bijgeleverde pluggen in de gaten.
• Draai de schroeven in de 2 bevestigingsgaten (A).
Let op: draai de schroeven zover in dat ze nog 1 cm uit de muur
steken.
• Hang de kap op aan de 2 bevestigingsschroeven.
• Draai de bevestigingsschroeven vast.
• Draai de borgschroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdoos.
Onder een keukenkastje
• Teken – door de kap heen – de 4 bevestigingsgaten (A), het gat
voor het aansluitsnoer (C) en het gat voor de afvoer (D) aan de
onderkant van het keukenkastje af.
• Boor de gaten.
• Trek het aansluitsnoer door het bijbehorende gat naar boven en
duw de afvoermond door de opening.
• Hang de kap, door de bodem van het keukenkastje heen, aan de
4 bevestigingsschroeven. Draai de schroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdoos.
INSTALLATIE
A
A
B
B
C
A
A
A
AD

NL 14
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Sécurité
Recommandations 5
Système d’évacuation 6
Utilisation
Commande 7
Entretien
Nettoyage 8
Elimination des filtres 9
Remplacement des filtres à charbon 9
Changement d’ampoules 9
Installation
Généralités 10
Connexion électrique 11
Préparation 12
Mode recyclage d’air 12
Montage de la hotte cheminée 13
Annexe
Mise au rebut de l’appareil et de l’emballage 14

FR 4
Description
TO100
TO200
A Sélecteur de ventilateur/clapet
B Sélecteur d’éclairage
C Positions de puissance du ventilateur
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
HOTTE DE CUISINE
A B
A C B

FR 5
Attention !
Faites brancher l’appareil par un installateur agréé (voir
chapitre “Installation”). Ne branchez pas l’appareil sur le
réseau avant que l’installation ne soit complètement terminée.
• Raccordez l’appareil conformément aux prescriptions d’installation
locales.
• Les bords de l’appareil pouvant être coupants, nous vous
conseillons de porter des gants de travail durant le montage de la
hotte aspirante.
• L’appareil a été fabriqué conformément aux standards de sécurité
les plus récents. Nous vous conseillons, cependant, d’éviter que les
personnes souffrant de troubles psychiques ou moteurs, de retard
mental ou étant mentalement handicapées n’utilisent l’appareil en
l’absence d’une personne compétente. Ceci vaut également pour
les enfants.
• N’utilisez jamais la hotte aspirante lorsque le filtre n’est pas
(correctement) monté !
• Ne vous appuyez pas sur la hotte aspirante.
• La hotte ne doit jamais être utilisée comme plan pour déposer
quelque chose sauf si cela est expressément indiqué.
• Veillez à ce que l’aspiration soit suffisante lorsque la hotte aspirante
est utilisée en même temps que la plaque de cuisson.
• L’évacuation ne peut pas être raccordée à un conduit de fumée,
également, utilisé pour d’autres appareils de chauffage.
• Ne flambez jamais de plats sous la hotte aspirante et nettoyez les
filtres à temps.
• La préparation d’aliments frits doit se faire sous surveillance
constante pour éviter que le graisse surchauffée ne s’enflamme.
• La hotte aspirante doit être régulièrement nettoyée (au moins 1x
par mois) à l’intérieur comme à l’extérieur. Le non-nettoyage, un
nettoyage insuffisant ou le non-remplacement des filtres peuvent
entraîner un risque d’incendie.
SÉCURITÉ

FR 6
Attention !
• Débrancher la fiche de la prise de courant lors du remplacement
des ampoules ! Utilisez, uniquement, des ampoules identiques à
celles d’origine et ayant le même voltage. Utilisez, uniquement, la
hotte aspirante, lorsque les ampoules sont montées, pour réduire
tout risque de choc électrique.
• Les pièces accessibles peuvent se réchauffer de façon importante
quand elles sont utilisées avec des appareils pour la cuisson.
• Les filtres chauffent lors de l’utilisation. Après avoir cuisiné, il
convient d’attendre au moins 30 minutes avant de procéder au
nettoyage.
• Le courant doit être coupé lors d’une réparation ou d’un nettoyage.
Débrancher la fiche de la prise de courant ou mettez le disjoncteur
en position d’interruption de courant.
• La graisse et l’huile s’enflamment en cas de surchauffe.
Restez vigilant lorsque vous cuisinez.
• La société décline toute responsabilité pour d’éventuels inconvénients,
dégâts ou incendies provoqués par l’appareil et dérivés de la non
observation des instructions reprises dans ce manuel.
Système d’évacuation
En fonction du modèle, la hotte aspirante
peut être raccordée de deux manières :
1. Version canal d’évacuation. Les vapeurs
de cuisson aspirées et filtrées sont
évacuées vers l’extérieur via la partie de la
hotte. C’est la meilleure manière !
2. Version recyclage. Les particules de
graisse et les odeurs contenues dans
les vapeurs de cuisson sont filtrées. L’air
aspiré n’est pas évacué, mais renvoyé
dans la cuisine. Il convient de placer un
filtre à charbon actif dans la hotte.
Attention ! Le filtre à charbon actif doit être
commandé séparément.
SÉCURITÉ
510
510
D
D

FR 7
UTILISATION
Commande
TO100
TO200
Ouvrir/fermer le clapet électrique (TO100)
Placez le sélecteur sur la position B.
Le clapet électrique s’ouvre.
Placez le sélecteur sur la position A.
Le clapet électrique se ferme.
Activer et désactiver le ventilateur (TO200)
Placez le sélecteur sur la position C, D ou E.
La hotte aspirante se met en marche à la puissance correspondante.
Placez le sélecteur sur la position A.
Le ventilateur est désactivé.
Allumer et éteindre l’éclairage
Le sélecteur F permet d’allumer ou d’éteindre l’éclairage.
A B F
A C D E F

FR 8
Nettoyage
Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser
d’alcool!
Attention! Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.
Filtres métalliques
Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.
ENTRETIEN

FR 9
Filtres
Nettoyez les filtres anti graisse au moins 1x par mois. En raison
des produits d’entretien utilisés lors de l’entretien, les éléments en
aluminium des filtres peuvent perdre leur éclat, surtout si vous les
placez dans le lave-vaisselle. C’est normal. La garantie ne couvre pas
ce cas.
Comment éliminer la cassette-filtre
1. Coupez le courant électrique ! Débranchez la fiche de la prise de
courant ou coupez le courant à l’aide du disjoncteur du compteur
électrique.
2. Aux trous, poussez le filtre vers l’arrière et inclinez la façade vers le
bas.
3. Enlevez le filtre de la hotte.
Filtres à charbon
Remplacement des filtres à charbon
Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à
aucun conduit.
Placez le filtre à charbon
1. Enlevez les filtres à graisse.
2. Fixez les filtres à charbon au moteur.
3. Placez les filtres à graisse.
Remarque :
• Le charbon de bois activé sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage du
filtre à graisse.
• Dans tous les cas, le filtre à charbon doit, cependant, être remplacé
au moins tous les 4 mois.
• Les filtres à charbon actif ne sont pas lavables et donc pas
réutilisables. Le charbon actif saturé est polluant, donc remplacez le
filtre à temps.
L’éclairage
Changement d’ampoules
• Enlevez le filtre à graisse.
• Les ampoules sont maintenant accessibles.
• Dévissez l’ampoule de son culot et remplacez-la par une ampoule
d’une puissance conforme aux indications se situant à l’intérieur de
la hotte.
ENTRETIEN
1
2

FR 10
INSTALLATION
Généralités
Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.
Important:
• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 55 cm.
• Si la hotte est raccordée à un conduit d’évacuation existant, aucun
autre appareil électroménager ne doit être raccordé au même
conduit (exemples : chauffe-eau, poêle).
• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.
• Le tuyau de connexion a un diamètre de 120 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.
• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.
