ETNA AO561WIT User manual

GEBRUIKSAANWIJZING
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
AFZUIGKAP
HOTTE CHEMINÉE
DUNSTABZUGSHAUBE
COOKER HOOD
AO561WIT
AO561RVS
AO761WIT
AO761RVS

NL Gebruiksaanwijzing NL 3 - NL 13
FR Mode d’emploi FR 3 - FR 13
DE Bedienungsanleitung DE 3 - DE 13
EN Instructions for use EN 3 - EN 13
Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme
Pictograms used
Belangrijk om te weten - Important à savoir - Wissenswertes - Important information
Tip - Conseil - Tipp

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Afvoersystemen 5
Gebruik
Bediening 6
Onderhoud
Reinigen 7
Vetfilters verwijderen 8
Het koolstoffilter vervangen 8
Lampen vervangen 8
Installatie
Algemeen 10
Elektrische aansluiting 11
Voorbereiding 12
Recirculatie 12
Montage 13
Bijlage
Verpakking en toestel afvoeren 14

NL 4
Beschrijving
AControlelampje
BUitschakelen / Ventilatorstand 1
CVentilatorstand 2
DVentilatorstand 3
EVerlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW AFZUIGKAP
A B C D E

NL 5
Afvoersystemen
De afzuigkap kan, afhankelijk van het
model,
op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart
besteld worden.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
UW AFZUIGKAP
510
510
D
D

NL 6

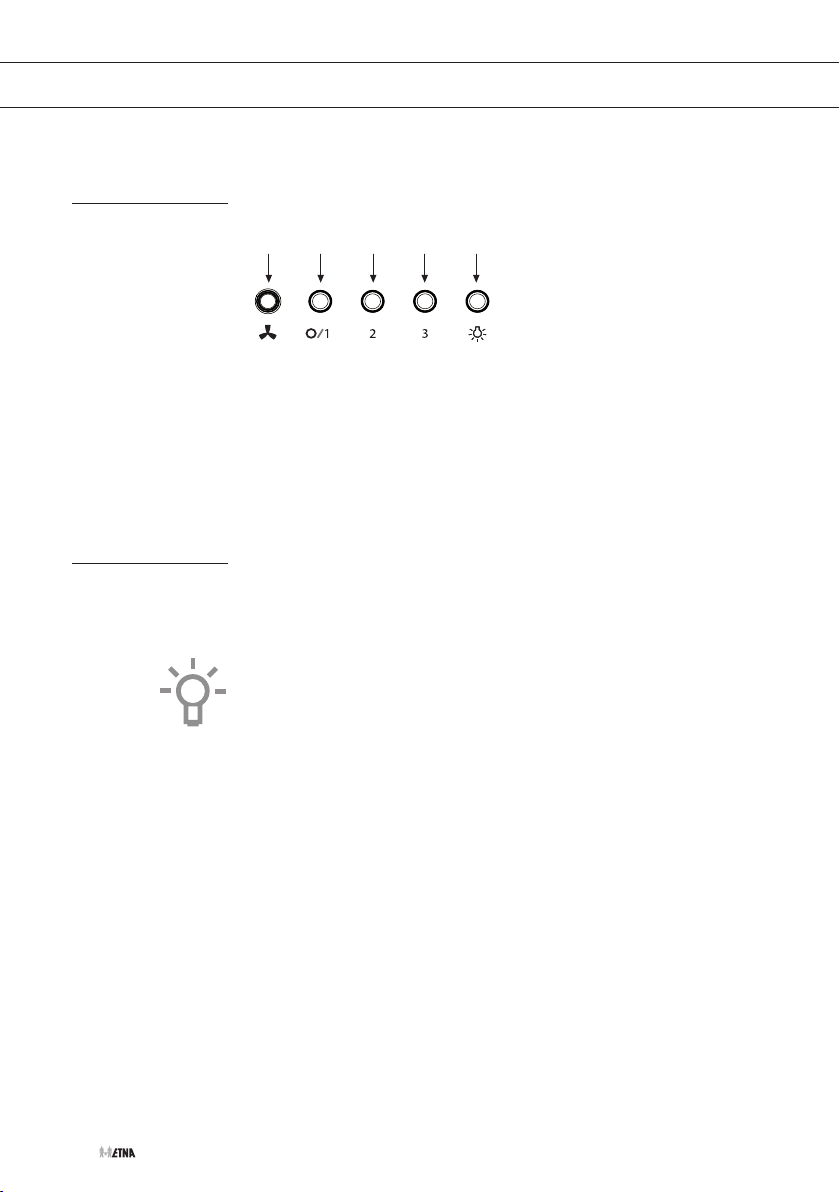

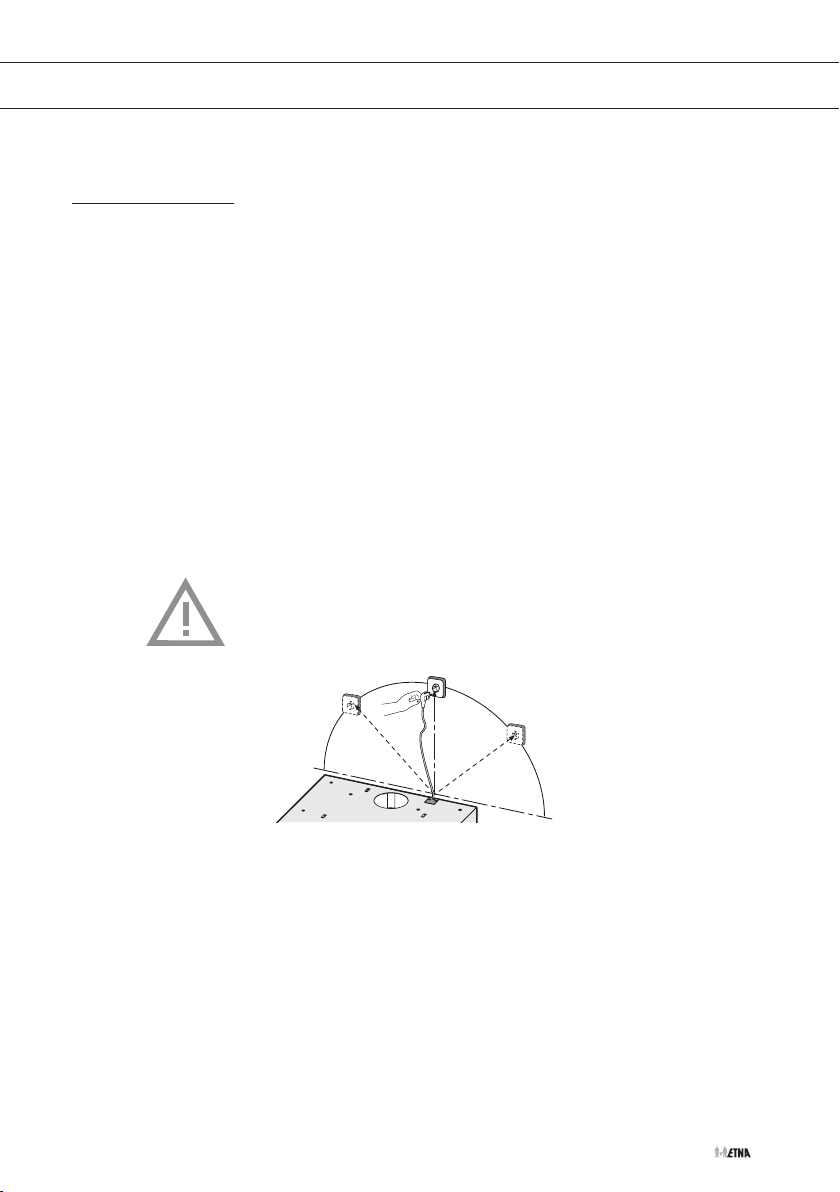

Bediening
Ventilator in- en uitschakelen
Druk op de snelheidstoetsen B, C of D
De afzuigkap schakelt in op de corresponderende stand.
Druk op de uitschakeltoets B.
De ventilator schakelt uit.
Verlichting in- en uitschakelen
Druk op de verlichtingstoets E
De verlichting gaat branden.
Druk nogmaals op de toets E.
De verlichting gaat uit.
GEBRUIK

NL 7
Reinigen
Let op! Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos
door de stekker te verwijderen uit het stopcontact of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 8
Vetfilters

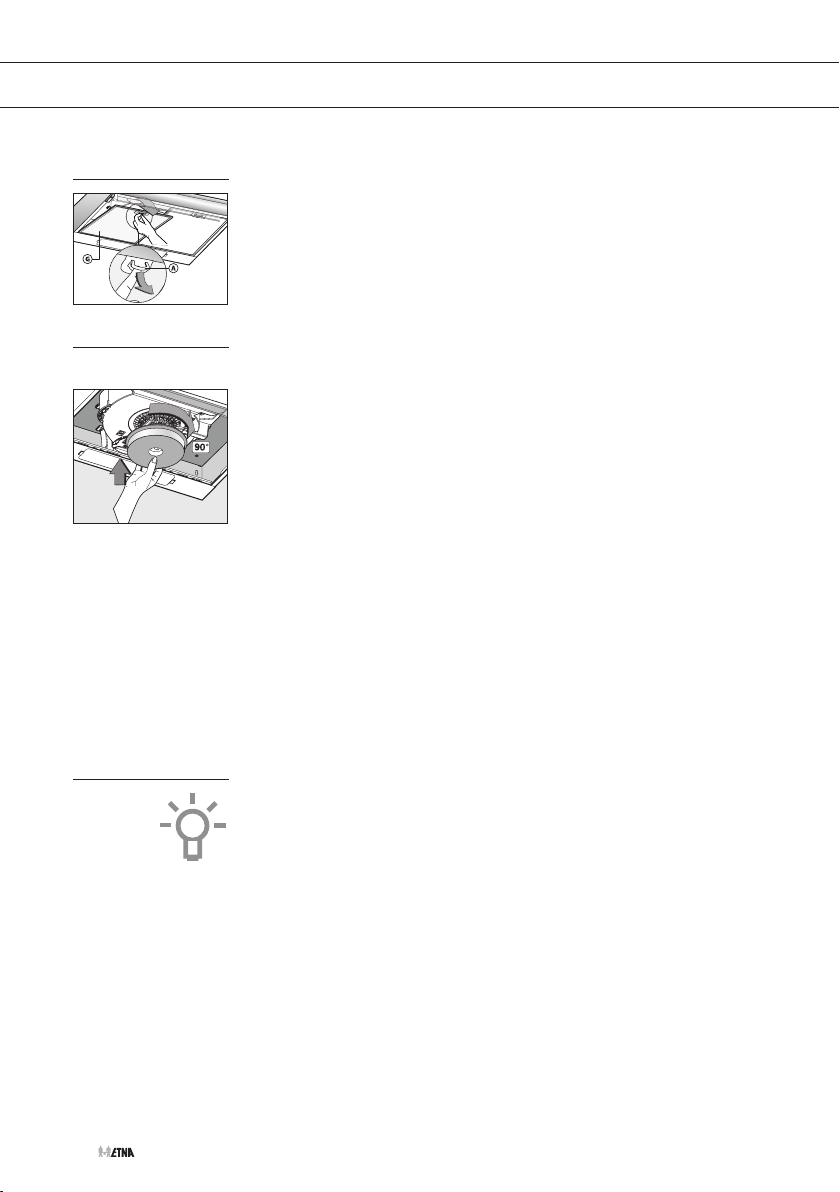

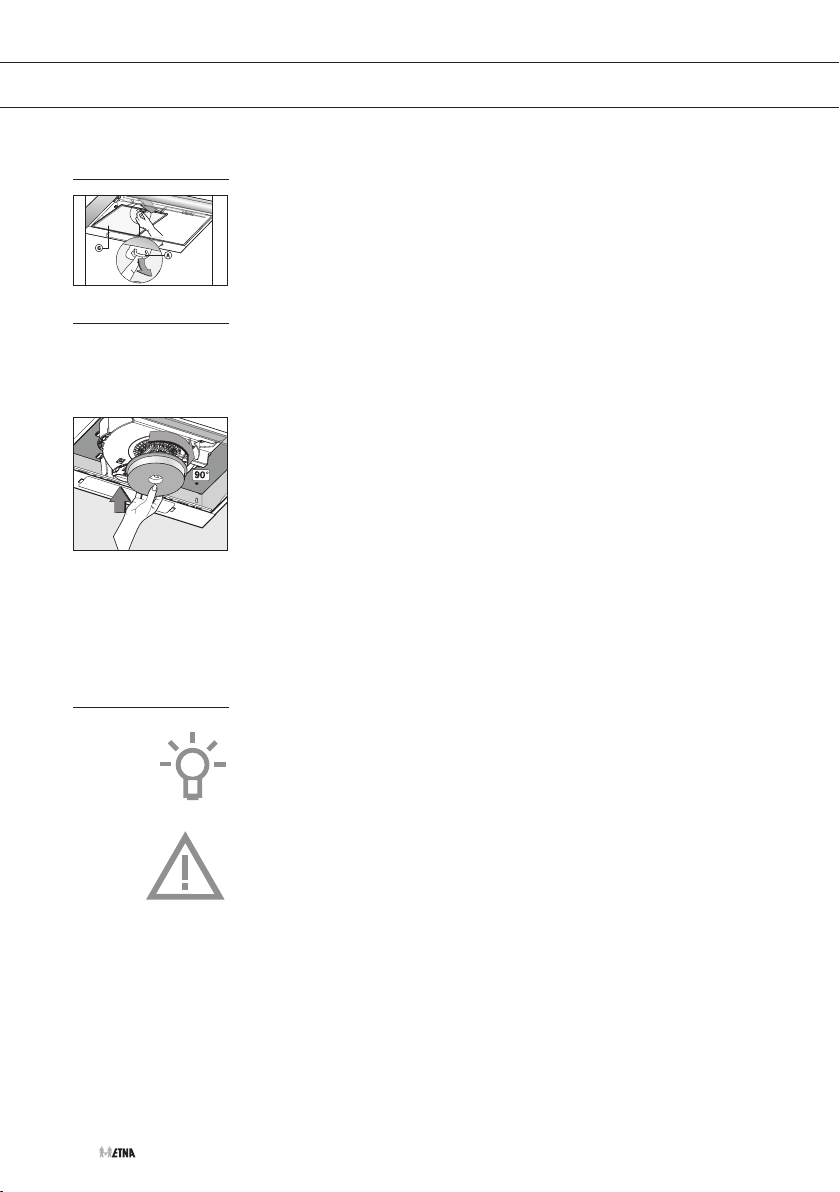

Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en
kantel het naar voren omlaag.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Lampen vervangen
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
ONDERHOUD

NL 9
ONDERHOUD
Let op!
Maak het toestel spanningsloos door de stekker uit het stopcontact te
verwijderen voordat het lampje vervangen wordt.
1. Verwijder de vetfilters.
2. De lampen zijn nu bereikbaar.
3. Schroef het lampje uit de fitting en vervang deze door een lamp met
hetzelfde wattage.
Lamp Vermogen
(W)
Fitting Voltage
(V)
Afmeting
(mm)
ILCOS Code
4 E14 220-
240
107 x 37 DRBB/F-4-220-240 E14-
35/100
5 GU10 230 52 x 50 DRPAR-5/840-220/240-
GU10-35/36
DRPAR-5/830-220/240-
GU10-35/36

NL 10
INSTALLATIE

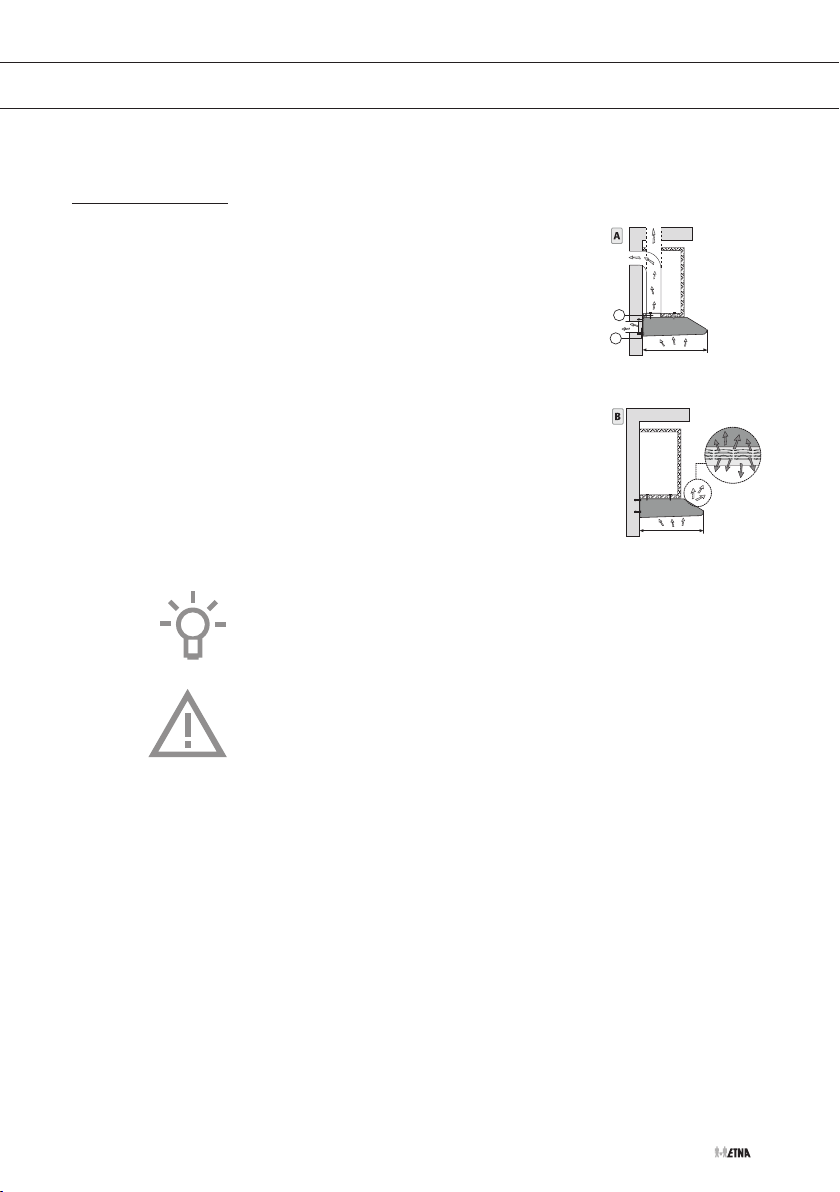

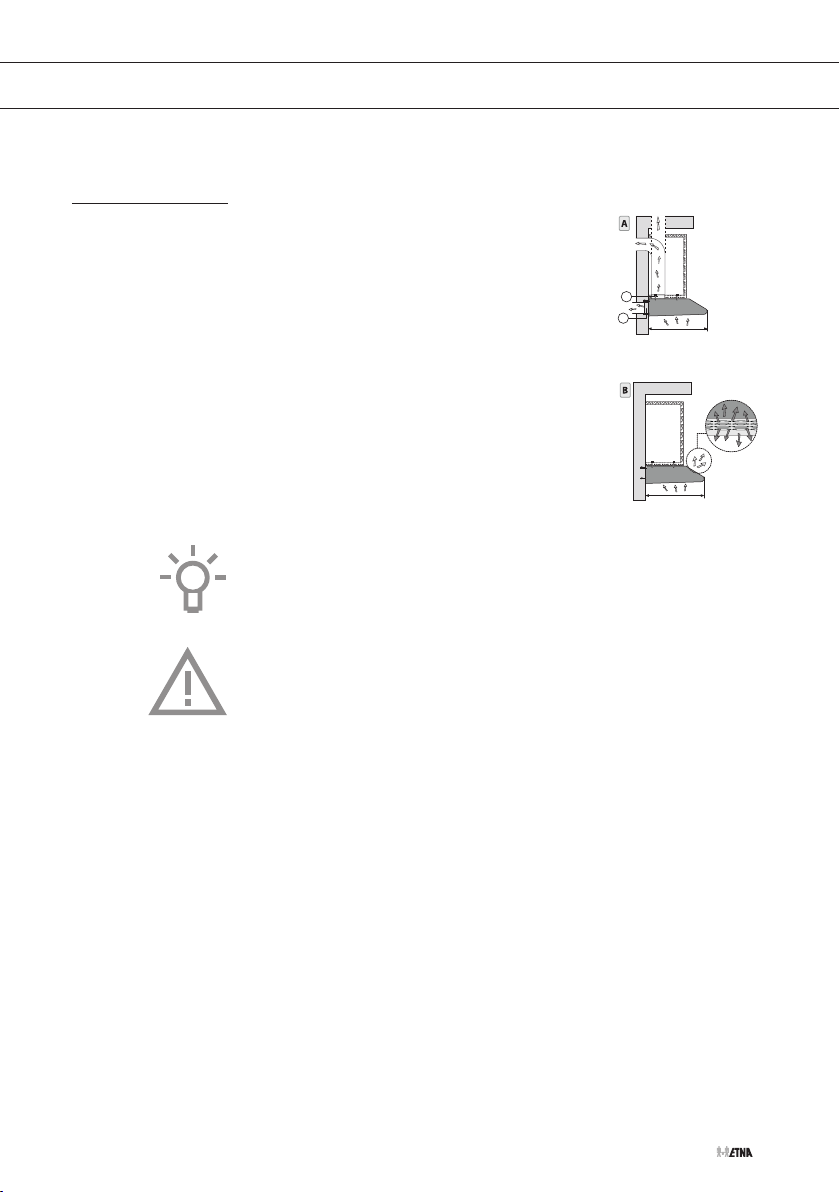

Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.
• Gebruik (indien bijgeleverd) de aftekenmal voor het aftekenen van
de bevestigingsgaten.

NL 11
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nulleiding
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 12
INSTALLATIE

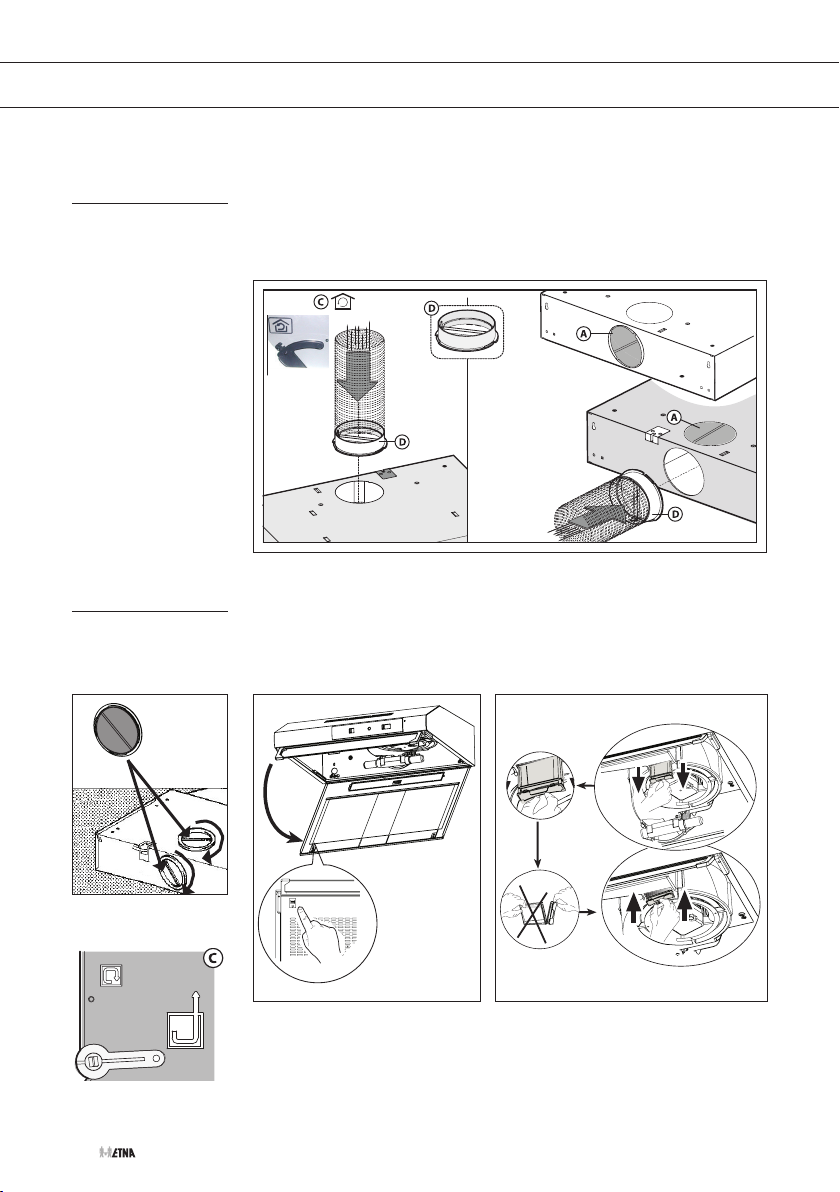

Voorbereiding
De afvoerpijp kan zowel aan de bovenzijde als aan de achterzijde
worden bevestigd. Verwijder de afdichting (A). Sluit de afvoerpijp aan
op de flens (D).
Recirculatie
Deze afzuigkap is geschikt voor recirculatie gebruik (zie
‘Afzuigsystemen’). Bouw de afzuigkap om voor recirculatie gebruik
volgens de onderstaande tekeningen (AO561).
Draai de luchtverdeelhendel (C) op het motorhuis naar de stand
‘recirculatie’ indien de afzuigkap wordt gebruikt als recirculatiekap
(AO761).
3

NL 13
Montage
Tegen de muur
• Verwijder de filters uit de afzuigkap.
• Houd de kap tegen de muur.
• Teken – door de kap heen – de bevestigingsgaten (A) en het gaten
om de kap te borgen (B) af.
• Boor de gaten.
• Duw de bijgeleverde pluggen in de gaten.
• Draai de schroeven in de 2 bevestigingsgaten (A).
Let op: draai de schroeven zover in dat ze nog 1 cm uit de muur
steken.
• Hang de kap op aan de 2 bevestigingsschroeven.
• Draai de bevestigingsschroeven vast.
• Draai de borgschroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdoos.
Onder een keukenkastje
• Teken – door de kap heen – de 4 bevestigingsgaten (A), het gat
voor het aansluitsnoer (C) en het gat voor de afvoer (D) aan de
onderkant van het keukenkastje af.
• Boor de gaten.
• Trek het aansluitsnoer door het bijbehorende gat naar boven en
duw de afvoermond door de opening.
• Hang de kap, door de bodem van het keukenkastje heen, aan de 4
bevestigingsschroeven. Draai de schroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdoos.
INSTALLATIE
A
A
B
B
C
A
A
A
AD

NL 14
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Système d’évacuation 5
Utilisation
Commande 6
Entretien
Nettoyage 7
Elimination des filtres 8
Remplacement des filtres à charbon 8
Changement d’ampoules 8
Installation
Généralités 10
Connexion électrique 11
Préparation 12
Mode recyclage d’air 12
Montage 13
Annexe
Mise au rebut de l’appareil et de l’emballage 14

FR 4
Description
ALampe temoin
BTouche arrêt / Ventilateur position 1
CVentilateur position 2
DVentilateur position 3
EÉclairage
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
HOTTE DE CUISINE
A B C D E

FR 5
Système d’évacuation
En fonction du modèle, la hotte aspirante
peut être raccordée de deux manières :
1. Version canal d’évacuation. Les vapeurs
de cuisson aspirées et filtrées sont
évacuées vers l’extérieur via la partie de la
hotte. C’est la meilleure manière !
2. Version recyclage. Les particules de
graisse et les odeurs contenues dans
les vapeurs de cuisson sont filtrées. L’air
aspiré n’est pas évacué, mais renvoyé
dans la cuisine. Il convient de placer un
filtre à charbon actif dans la hotte.
Attention ! Le filtre à charbon actif doit être
commandé séparément.
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
HOTTE DE CUISINE
510
510
D
D

FR 6
UTILISATION
Commande
Marche et arrêt de la ventilation
Appuyez sur la touche de vitesse B, C ou D.
La hotte aspirante est activée en fonction de la position sélectionnée.
Appuyez sur la touche de désactivation B.
Le ventilateur est désactivé.
Marche et arrêt de l’éclairage
Appuyez sur la touche d’éclairage E.
L’éclairage s’allume.
Appuyez encore sur la touche d’éclairage E.
L’éclairage s’éteint.

FR 7
Nettoyage
Attention ! Avant tout entretien, déconnectez l’alimentation électrique
de la hotte, soit en débranchant la fiche d’alimentation, soit en coupant le
courant au niveau de l’interrupteur principal du logement.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser
d’alcool!
Attention! Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.
Filtres métalliques
Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.
ENTRETIEN

FR 8
Filtres
Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre
le disjoncteur en position d’interruption du courant. Inclinez
le panneau vers le bas. Appuyez sur la fermeture du filtre à
graisse et inclinez le filtre à graisse vers l’avant pour l’ôter.
Filtres à charbon
Remplacement des filtres à charbon
Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à
aucun conduit.
Placez le filtre à charbon
1. Enlevez les filtres à graisse.
2. Fixez les filtres à charbon au moteur.
3. Placez les filtres à graisse.
Remarque :
• Le charbon de bois activé sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage du
filtre à graisse.
• Dans tous les cas, le filtre à charbon doit, cependant, être remplacé
au moins tous les 4 mois.
• Les filtres à charbon actif ne sont pas lavables et donc pas
réutilisables. Le charbon actif saturé est polluant, donc remplacez le
filtre à temps.
L’éclairage
Changement d’ampoules
La lampe intégrée à cet appareil ménager sert uniquement à l’éclairer. Elle
n’est pas faite pour éclairer la pièce d’une maison.
ENTRETIEN
