EuroLite DPMX-1216 DMX Series User manual

©Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
DPMX-1216 DMX Series
12-CHANNEL DIMMER PACK

00028935.DOC, Version 2.02/29
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG.............................................................................................. 6
4. GERÄTEBESCHREIBUNG .......................................................................................................................... 7
4.1 Features................................................................................................................................................... 7
4.2 Frontplatte des EUROLITE DPMX-1216................................................................................................. 7
4.3 Dimmer-Modul des EUROLITE DPMX-1216........................................................................................... 8
4.4 Steuermodul des EUROLITE DPMX-1216.............................................................................................. 8

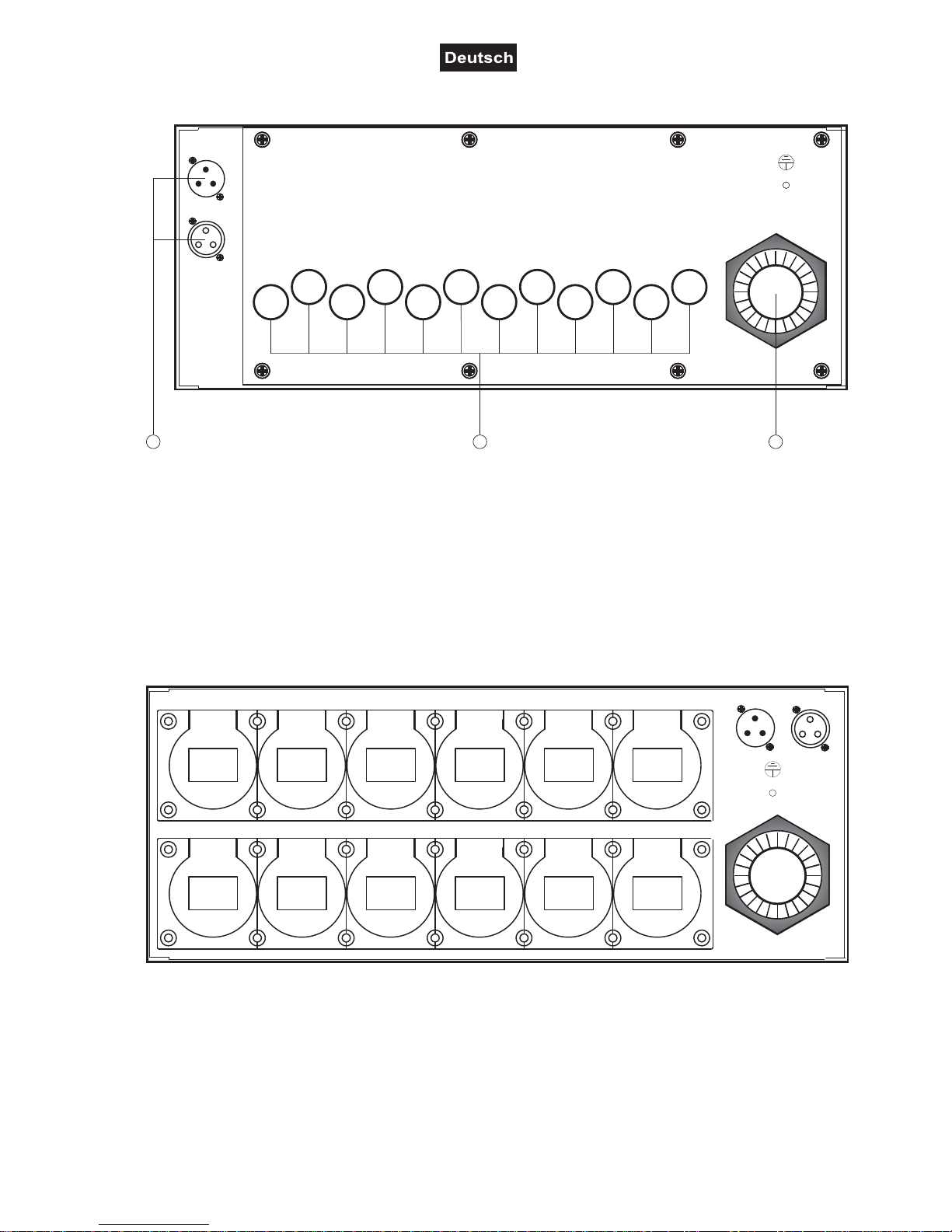

4.5 Rückseite des EUROLITE DPMX-1216................................................................................................... 9
4.5.1 EUROLITE DPMX-1216 CEE............................................................................................................... 9
4.5.2 EUROLITE DPMX-1216 MP................................................................................................................. 9
4.5.3 EUROLITE DPMX-1216 S.................................................................................................................. 10
5. INSTALLATION .......................................................................................................................................... 10
5.1 Rackinstallation...................................................................................................................................... 10
6. ANSCHLÜSSE............................................................................................................................................ 11

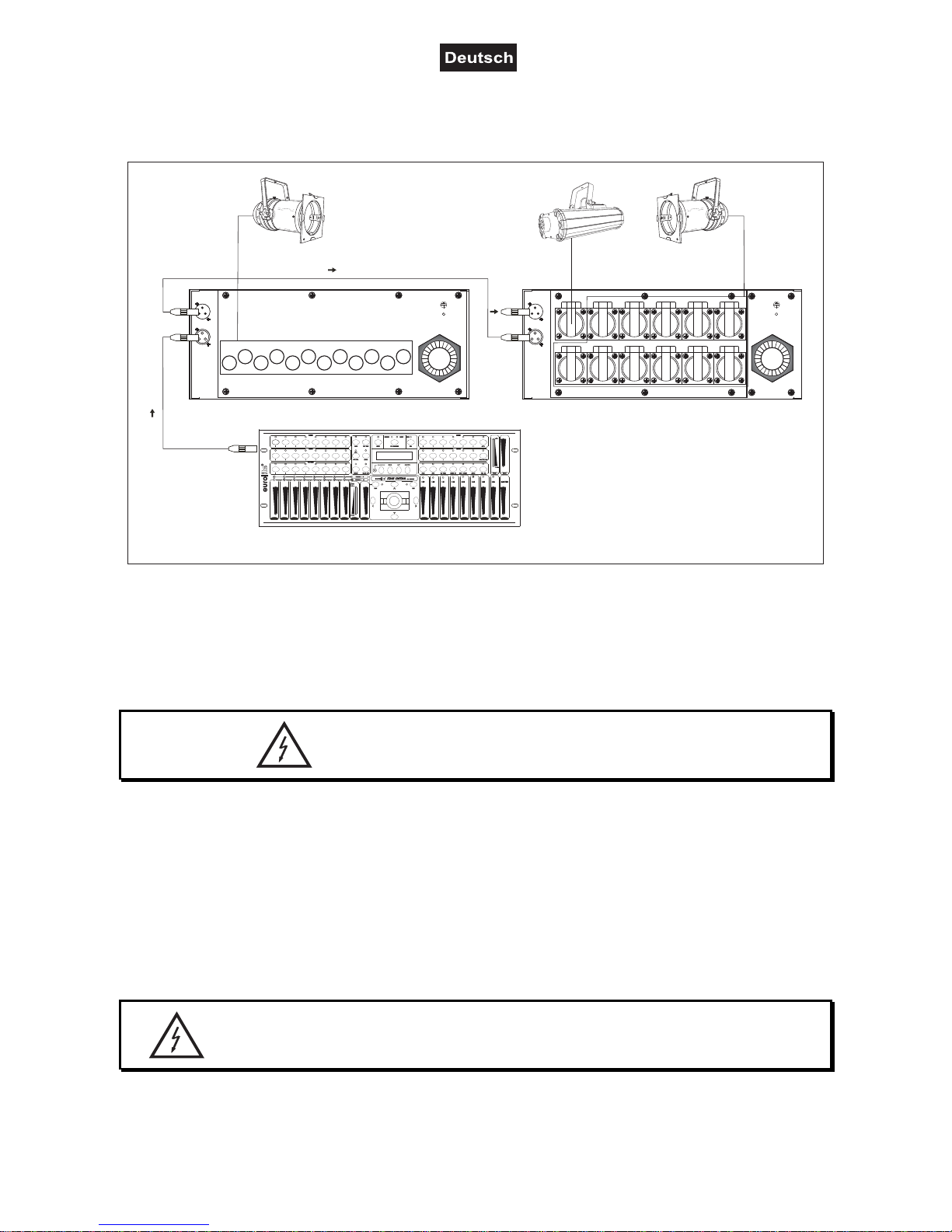

6.1 Anschlussbeispiel................................................................................................................................... 11
6.2 Anschluss der Lampen .......................................................................................................................... 11
6.3 Anschluss ans Netz ............................................................................................................................... 11
6.4 Anschluss an den DMX-512 Controller / Verbindung Dimmerpack – Dimmerpack .............................. 12
7. BEDIENUNG............................................................................................................................................... 13
7.1 Inbetriebnahme...................................................................................................................................... 13
7.2 Navigieren durch das Menü................................................................................................................... 13
7.2.1 DMX FAIL (REAKTION BEI AUSBLEIBENDEM DMX-SIGNAL)......................................................... 13
7.2.2 DMX ADDR (ADRESSIERUNG, DMX-BETRIEBSARTEN).................................................................. 13
7.2.3 PREHEAT (VORHEIZEN)...................................................................................................................... 14
7.2.4 MAX LEVEL (KANALLIMITIERUNG).................................................................................................... 14
7.2.5 CURVE (DIMMERKURVE) .................................................................................................................... 14
7.2.6 MANUAL (MANUELLE LICHTSTEUERUNG)...................................................................................... 15
8. REINIGUNG UND WARTUNG.................................................................................................................... 15
9. TECHNISCHE DATEN................................................................................................................................ 15

00028935.DOC, Version 2.03/29
1. INTRODUCTION......................................................................................................................................... 17
2. SAFETY INSTRUCTIONS .......................................................................................................................... 17
3. OPERATING DETERMINATIONS.............................................................................................................. 18
4. DESCRIPTION OF THE DEVICE ............................................................................................................... 19
4.1 Features................................................................................................................................................. 19
4.2 Front panel of the EUROLITE DPMX-1216........................................................................................... 20
4.3 Dimmer module of the EUROLITE DPMX-1216.................................................................................... 20
4.4 Control module of the EUROLITE DPMX-1216..................................................................................... 21
4.5 Rear panel of the EUROLITE DPMX-1216............................................................................................ 21
4.5.1 EUROLITE DPMX-1216 CEE............................................................................................................. 22
4.5.2 EUROLITE DPMX-1216 MP............................................................................................................... 22
4.5.3 EUROLITE DPMX-1216 S.................................................................................................................. 22
5. INSTALLATION .......................................................................................................................................... 23
6. CONNECTIONS.......................................................................................................................................... 23
6.1 Connection example .............................................................................................................................. 23
6.2 Connecting the lamps............................................................................................................................ 23
6.3 Connection with the mains..................................................................................................................... 24
6.4 Connection to the DMX-512 controller / connection between fixtures................................................... 24
Addressing................................................................................................................................................... 25
7. OPERATION ............................................................................................................................................... 25
7.1 Setting into operation............................................................................................................................. 25
7.2 How to navigate through the menu........................................................................................................ 25
7.2.1 DMX FAIL (REACTION WHEN DMX SIGNAL FAILS TO COME)....................................................... 25
7.2.2 DMX ADDR (ADDRESSING, DMX OPERATING MODES).................................................................. 25
7.2.3 PREHEAT............................................................................................................................................... 26
7.2.4 MAX LEVEL (CHANNEL LIMITATION) ................................................................................................ 26
7.2.5 CURVE (TRANSMISSION CHARACTERISTIC)................................................................................... 26
7.2.6 MANUAL (MANUAL LIGHT CONTROL).............................................................................................. 27
8. CLEANING AND MAINTENANCE ............................................................................................................. 27
9. TECHNICAL SPECIFICATIONS................................................................................................................. 28
Top view of the EUROLITE DPMX-1216 DMX............................................................................................ 29
Diese Bedienungsanleitung gilt für die Artikelnummern: 70064180, 70064182, 70064183, 70064185
This user manual is valid for the article numbers: 70064180, 70064182, 70064183, 70064185
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de

00028935.DOC, Version 2.04/29
BEDIENUNGSANLEITUNG
DPMX-1216 DMX Serie
12-Kanal- DMX-Dimmerpack
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein EUROLITE Dimmerpack der DPMX-1216 DMX Serie entschieden
haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem
Kauf haben werden.
Nehmen Sie den Eurolite Dimmerpack aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch.
Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

00028935.DOC, Version 2.05/29
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!

00028935.DOC, Version 2.06/29
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen elektronischen Dimmer, mit dem sich andere Geräte wie
Scheinwerfer in Diskotheken, auf Bühnen etc. dimmen lassen. Dieses Produkt ist für den Anschluss an 230-
380 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen
konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00028935.DOC, Version 2.07/29
4. GERÄTEBESCHREIBUNG
4.1 Features
Professionelle digitale 12-Kanal Lichtendstufe in Modulbauweise
• 12-Kanal DMX-gesteuertes Dimmerpack mit bis zu 16 A Ausgangsleistung pro Kanal
• Einzelkanal-Modulbauweise für schnellen und unkomplizierten Austausch der einzelnen Dimmer-Module
und des Steuermoduls
• 3-Phasen oder 1-Phasen Stromversorgung
• Regelbare Lampenvorheizung (0-50%) und Limiter-Funktion zur Verlängerung der Lampenlebensdauer
• Curve-Funktion für unterschiedliche Übertragungscharkteristika der Steuerspannung
• Dimm- und Schaltbetrieb für Einzelkanäle zuweisbar
• DMX Fail-Funktion: digitale Eingangssignale werden automatisch auf DMX-Signalfehler geprüft
• Manueller Modus für Kanalaussteuerung ohne externen Controller
• Alle Modi werden in der LCD-Anzeige dargestellt
• Synchronisation mehrerer Geräte über DMX möglich
• Mit Sicherungsautomat pro Kanal (Typ C)
• Kanalausgänge an der Geräterückseite je nach Gerätetyp über Klemmleiste, Schutzkontaktstecker, CEE-
Stecker oder 16-polige Hochlastbuchse
• 19“ Einbaumaße mit 4 HE
Die folgenden Kapitel beschreiben exemplarisch die Bedienelemente auf der Frontplatte des EUROLITE
DPMX-1216 DMX.
4.2 Frontplatte des EUROLITE DPMX-1216
12 x Dimmer-Modul Steuermodul

00028935.DOC, Version 2.08/29
1
2
3
4
5
LOAD AC OUPUT
16 A MAX
V AC INPUT
N NEUTRAL
CONTROL INPUT
4-12 V DC
GND
4.3 Dimmer-Modul des EUROLITE DPMX-1216
4.4 Steuermodul des EUROLITE DPMX-1216
6. DMX-Anzeige
Empfängt des Gerät ein DMX-Signal,
leuchtet die DMX-LED.
7. Betriebsanzeige POWER
Sobald das Gerät mit Spannung versorgt wird,
leuchtet die Betriebsanzeige.
8. LCD-Anzeige
Hier werden die Menüs aufgerufen und alle
Einstellungen vorgenommen.
9. UP-Taste
Zur Editierung in den Menüs.
10. MENU-Taste
Um eine Ebene weiter zu springen.
11. DOWN-Taste
Zur Editierung in den Menüs.
12. ESC-Taste
Um vom Untermenü ins Hautpmenü zu
wechseln.
13. DMX OUT-Buchse
3-polige XLR-Ausgangsbuchse zum Anschluss
eines weiteren Dimmerpacks.
14. DMX IN-Buchse
3-polige XLR-Buchse zum Anschluss des
DMX 512-Steuersignals. Schließen Sie hier
Ihren DMX-Controller an.
1. Modulhalterung
Halter ziehen um das Modul
herauszuziehen und drücken um das
Modul einzusetzen. Das Gerät muss
dabei vom Netz getrennt sein.
2. AC-Anzeige
3. TRIG-Anzeige
4. Sicherungsautomat
Löst bei Überlast oder Kurzschluss aus.
5. Abluftöffnung

00028935.DOC, Version 2.09/29
15 16 17
4.5 Rückseite des EUROLITE DPMX-1216
4.5.1 EUROLITE DPMX-1216 CEE
15. DMX-Anschlussbuchsen
Über den 3-poligen DMX OUT XLR-
Anschluss lässt sich das DMX-
Steuersignal an weitere Dimmerpacks
weiterleiten. Die 3-polige DMX IN
XLR-Buchse dient zum Anschluss
des DMX 512-Steuersignals.
Schließen Sie hier Ihren Controller
an.
16. Ausgänge
Kabeldurchführung für den Anschluss der
Leuchten.
17. Netzanschluss
Kabeldurchfürung für den Anschluss ans
Netz.

00028935.DOC, Version 2.010/29
1 2 3 4 8765
13 1414 15 1612111110109
1 2 3 4 8765
13 14 15 161211109
4.5.2 EUROLITE DPMX-1216 MP
4.5.3 EUROLITE DPMX-1216 S
5. INSTALLATION
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.
5.1 Rackinstallation
Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-
Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse
sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Lichtendstufe darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen. Sie können das Dimmerpack mit vier
Schrauben M6 im Rack befestigen.

00028935.DOC, Version 2.011/29
6. ANSCHLÜSSE
6.1 Anschlussbeispiel
120 W
12x EUROLITE
PAR-64 Profi Spot
11x EUROLITE
PAR-64 Profi Spot
EUROLITE DPMX-1216 DMX
Rückseite
EUROLITE DPMX-1216 S DMX
Rückseite
EUROLITE DMX Stage Control
Frontseite
DMX IN
DMX OUT
DMX OUT
DMX IN
DMX OUT
EUROLITE
NX-150
Anschlussbeispiel des EUROLITE DPMX-1216 DMX und EUROLITE DPMX-1216 S DMX mit dem Controller
EUROLITE DMX Stage Control, den Scheinwerfern EUROLITE PAR-64 (Dimmer-Modus) und der
Nebelmaschine EUROLITE NX-150 (Switch-Modus).
6.2 Anschluss der Lampen
Vor Anschluss der Lampen allpolig vom Netz trennen!
ACHTUNG!
Über die Ausgänge (16) schließen Sie Ihre Verbraucher an. Die maximale Last beträgt pro Kanal
3680 W. Bitte beachten Sie, dass der maximale Gesamtstrom von 189 A niemals überschritten werden darf!
Die Ausgänge des DPMX-1216 gehen über die Klemmen hinter der Blindplatte.
Die Ausgänge des DPMX-1216 MP gehen über eine 16-polige Hochlastbuchse auf der Geräterückseite.
Die Ausgänge des DPMX-1216 Sgehen über Schutzkontakt-Stecker auf der Geräterückseite.
Die Ausgänge des DPMX-1216 CEE gehen über CEE-Anbaustecker auf der Geräterückseite.
6.3 Anschluss ans Netz
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Die Belegung der Anschlussleitungen ist wie folgt:

00028935.DOC, Version 2.012/29
Leitung Pin International
Schwarz Außenleiter 1 L1
Braun Außenleiter 2 L2
Grau Außenleiter 3 L3
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
6.4 Anschluss an den DMX-512 Controller / Verbindung Dimmerpack – Dimmerpack
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und
-Kupplungen.
Belegung der XLR-Verbindung:
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange-
schlossen sind.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.

00028935.DOC, Version 2.013/29
Adressierung des Gerätes
Die Adressierung der DMX-Startadresse finden Sie unter dem Punkt Bedienung 7.2.2 „DMX addr“.
7. BEDIENUNG
7.1 Inbetriebnahme
Wenn Sie das Gerät an Spannungsversorgung angeschlossen haben, nimmt das EUROLITE DPMX-1216
DMX Dimmerpack den Betrieb auf. Die Betriebsanzeige POWER leuchtet. In der ersten Zeile der LCD-
Anzeige leuchtet „EUROLITE“ auf, in der zweiten „WELCOME TO USE“. Das Gerät führt während dieser
Anzeige einen Selbsttest durch. Danach wird der letzte Betriebsmodus angezeigt; „Running Progxx“ oder
„DMX MODE“. Liegt am Gerät ein DMX-Signal an, leuchtet die DMX-LED. Sie befinden sich jetzt im
Hauptmenü.
7.2 Navigieren durch das Menü
In den folgenden Unterkapiteln wird jedes einzelne Menü genauer erläutert. Die Tasten unter der LCD-
Anzeige ermöglichen die Navigation durch das Menü und die Konfiguration der Kanäle. Der Unterstrich im
Display zeigt Ihnen, wo Sie sich im Menü befinden.
Durch Drücken der Tasten UP/DOWN können Sie durch die 5 Punkte im Hauptmenü des DPMX-1216 DMX
navigieren. Die Hauptmenü-Punkte sind: DMX Fail, DMX addr, Preheat, Max level, Curve, Manual. Wählen
Sie einen Punkt aus und drücken Sie die Taste MENU. Dadurch kommen Sie in das Untermenü dieses
Punktes und können mit den Tasten UP/DOWN verschiedene Einstellungen vornehmen. Mit den Tasten
UP/DOWN lassen sich die Werte durch Drücken um 1 nach oben oder 1 nach unten verändern. Falls Sie
einen Wert schneller ändern wollen, bleiben Sie mind. 2 Sekunden auf der UP bzw. DOWN-Taste. Mit der
Taste ESC kommen Sie wieder zurück in das Hauptmenü. Wird in den Untermenüs innerhalb von 20
Sekunden keine der Tasten gedrückt, wechselt das Gerät automatisch zurück in das Hauptmenü.
Taste Funktion
MENU
UP
DOWN
ESC
Wechseln in das Menü, Bestätigen
Navigation hoch, zur Dateneingabe
Navigation runter, zur Dateneingabe
Verlassen des Menüs
7.2.1 DMX Fail (Reaktion bei ausbleibendem DMX-Signal)
Hier können Sie einstellen, was geschehen soll, falls kein DMX-Signal (mehr) am Eingang anliegt.
Display Funktion Tasten
Dmx fail
Prog08
Speed
Value=00.4S
Wählen Sie eines der internen Programme [01-12], das bei Unterbrechung
des DMX-Signals ablaufen soll. DMX-Signale haben immer Vorrang.
Im Untermenü kann die Geschwindigkeit der Programme in Sekunden
eingestellt werden [00.1-20.0S].
MENU
UP/DOWN
MENU
UP/DOWN
ESC
7.2.2 DMX addr (Adressierung, DMX-Betriebsarten)
Hier können Sie dem Dimmerpack je nach Betriebsart Block oder Single einem einzelnen Kanal oder
mehreren Kanälen eine oder mehrere DMX-Adressen zuweisen.
Display Funktion Tasten
Dmx addr
Block
Start addr
Value=[044]
BLOCK | Der gesamte Dimmer wird mit einer DMX-Adresse versehen.
Weisen Sie dem 1. Kanal im darauffolgenden Untermenü eine beliebige
Startadresse [001-512] zu. Alle weiteren Kanäle bekommen eine um
jeweils eins höhere DMX-Adresse.
MENU
UP/DOWN
ESC
Dmx addr
Single
Dmx addr CH[01]
Value=[023]
SINGLE | Jedem Kanal kann im darauffolgenden Untermenü eine eigene
DMX-Adresse zugewiesen werden. Dabei können zwei oder mehr Kanäle
auch die gleiche Adresse belegen.
Mit der Taste MENU wechseln Sie im Untermenü „DMX addr“ zwischen
„Dmx addr CH [XX]“ und „Value = [XX]“.
MENU
UP/DOWN
ESC
MENU
UP/DOWN
ESC

00028935.DOC, Version 2.014/29
STEUERSPANNUNG
LICHTSTÄRKE
50% 100%
0%
0% 50% 100%
LS
7.2.3 Preheat (Vorheizen)
Hier können Sie den Wert der Vorheizspannung einstellen. Diese liegt ständig an den nachgeschalteten
Geräten (z.B. Scheinwerfer) an, wodurch ein geringerer Einschaltstrom auf sie einwirkt und so die
Lebensdauer der Leuchtmittel erhöht wird. Der Wert der Vorheizspannung kann im Modus All allen 12
Kanälen zugewiesen oder im Modus Single für jeden der 12 Kanäle einzeln festgelegt werden. Im Switch-
Betrieb lässt sich die Preheat-Funktion nicht aktivieren.
Display Funktion Tasten
Preheat All
Value=[20%]
ALL | Hier kann der Wert der Vorheizspannung in Prozent eingestellt
werden [0-50%]. Dieser Wert gilt für alle 12 Kanäle. MENU UP/DOWN
ESC
Preheat CH[01]
Value=[023%] SINGLE | Hier kann der Wert der Vorheizspannung in Prozent eingestellt
werden [0-50%]. Jeder der 12 Kanäle wird separat konfiguriert.
Mit der Taste MENU wechseln Sie im Untermenü zwischen „Preheat CH
[XX]“ und „Value = [XX]“.
MENU
UP/DOWN
MENU
UP/DOWN
ESC
7.2.4 Max level (Kanallimitierung)
Hier können Sie dem Steuersignal jedes einzelnen Kanals eine obere Grenze setzen. Die Kanallimitierung
sorgt ebenfalls dafür, dass die Lebensdauer Ihrer Leuchtmittel erhöht wird. Durch die Begrenzung der
Steuerspannung werden sie vor Spannungsschwankungen und Überlastung geschützt. Je nach Modus kann
ein Wert für alle Kanäle oder für jeden Kanal separat bestimmt werden. Im Switch-Betrieb lässt sich die
Kanallimitierung nicht aktivieren.
Display Funktion Tasten
Max level
All
ALL | Limitiert die Kanäle auf einen Maximalwert [0-100%]. Dieser Wert gilt
für alle 12 Kanäle. MENU UP/DOWN
ESC
Max level CH[01]
Value=[023%] SINGLE | Hier kann jeder Kanal einzeln auf einen Maximalwert limitiert werden [0-100%].
Mit der Taste MENU wechseln Sie im Untermenü zwischen „Max level CH
[XX]“ und „Value = [XX]“.
MENU
UP/DOWN
MENU
UP/DOWN
ESC
7.2.5 Curve (Dimmerkurve)
Hier können Sie die Übertragungscharakteristik des Dimmerpacks festlegen. Mit
dieser Vorgabe bestimmen Sie, auf welche Weise Veränderungen der
Steuerspannung (Fader-Bewegung am Controller) auf die nachgeschalteten
Geräte übertragen werden. Auch hier kann je nach Modus die Dimmerkurve für
alle Kanäle oder für jeden Kanal separat bestimmt werden.
[L] | Die Standardeinstellung ist „Linear“. Das Verhältnis von Eingangssignal zu
Ausgangsspannung ist linear, d.h. wird der Fader am Controller nach oben oder
unten bewegt, wird auch das Licht des Scheinwerfers im gleichen Verhältnis
stärker oder schwächer.
[S] | Mit der Einstellung „Switch“ fungiert das Dimmerpack als Schalter. Auf
diese Weise können Geräte wie Nebelmaschinen, Pyroanlagen oder Motoren gesteuert werden.
[Überschreitet die Steuerspannung den festgelegten Wert von 50%, wird der betreffende Kanal
eingeschaltet. Unterhalb von 50% wird dieser wieder abgeschaltet]. Im Switch-Betrieb lässt sich die Preheat-
Funktion und die Kanallimitierung nicht aktivieren.
Display Funktion Tasten
Curve
All ALL | Eine Dimmerkuve wird allen Kanälen zugewiesen. Wählen Sie mit den Tasten UP/DOWN zwischen Linear und Switch. MENU UP/DOWN

00028935.DOC, Version 2.015/29
Curve All
Value=[Linear]
ESC
Curve CH[01]
Value=[Linear]
Curve CH[01]
Value=[Switch]
SINGLE | Hier kann jedem Kanal eine eigene Dimmerkurve zugewiesen
werden [Linear/Switch].
Mit der Taste MENU wechseln Sie im Untermenü zwischen „Curve CH
[XX]“ und „Value = [X]“.
MENU
UP/DOWN
MENU
UP/DOWN
ESC
7.2.6 Manual (Manuelle Lichtsteuerung)
Das Dimmerpack kann im Manual-Modus auch ohne externen Controller betrieben und die Kanäle über das
Tastenfeld unterhalb der LCD-Anzeige manuell gedimmt werden. Je nach Modus kann ein Wert für alle
Kanäle oder für jeden Kanal separat festgelegt werden. Im DMX-Betrieb lässt sich die manuelle Steuerung
nicht aktivieren. Die manuelle Einstellung beeinflusst die internen Programme (DMX Fail-Funktion) nicht, die
Werte müssen aber unter den Grenzwerten, die im Menü „Max level“ (Kanallimitierung) festgelegt wurden,
sein. Der Manual-Modus besitzt im Gegensatz zum DMX-Betrieb (DMX Fail-Funktionen) keine Backup-
Funktion bei Netzausfall.
Display Funktion Tasten
Manual
All
Manual All
Value = [20%]
ALL | Ein Wert wird allen 12 Kanälen zugewiesen [0-100%]. Wechseln Sie
zurück in das Hauptmenü über die Taste ESC. MENU UP/DOWN
MENU
UP/DOWN
ESC
Manual CH[01]
Value=[023%] SINGLE | Hier kann jedem Kanal ein eigener Wert zugewiesen werden [0- 100%].
Mit der Taste MENU wechseln Sie im Untermenü zwischen „Manual CH
[XX]“ und „Value = [XX]“.
MENU
UP/DOWN
MENU
UP/DOWN
MENU
UP/DOWN
ESC
8. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Wenn die Sicherung fällt, stellen Sie den Unterbrecher wieder zurück.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Nach einem Defekt entsorgen Sie das unbrauchbar gewordene Gerät bitte gemäß den geltenden
gesetzlichen Vorschriften.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

00028935.DOC, Version 2.016/29
9. TECHNISCHE DATEN
Spannungsversorgung: 230-380 V AC, 50 Hz ~
Max. Gesamtleistung: 43470 W
Max. Gesamtstrom: 189 A
Max. Nennleistung/Kanal: 3680 W
Max. Nennstrom/Kanal: 16 A
Anzahl Steuerkanäle: 12
Integrierte Programme: 12
Sicherung: 12 x C 16 A, 230 V
DMX-Ausgang: 3-polige XLR-
Einbaubuchse
DMX-Eingang: 3-poliger XLR-
Einbaustecker
Ausgänge:
DPMX-1216 Klemmleiste
DPMX-1216 S Schutzkontaktstecker
DPMX-1216 CEE CEE-Stecker
DPMX-1216 MP 16-polige Hochlastbuchse
Maße (BxTxH): 482 x 485 x 176 mm
Mindesteinbautiefe: 500 mm
Gewicht: 27 kg
Zubehör:
DPMX Dimmer-Modul 1216 MK1 Best.-Nr. 70064192
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
07.08.2014 ©

00028935.DOC, Version 2.017/29
USER MANUAL
DPMX-1216 DMX Series
12-channel DMX dimmer pack
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an EUROLITE Dimmer pack of the DPMX-1216 DMX series. If you follow the
instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your Eurolite Dimmer pack.
2. SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

00028935.DOC, Version 2.018/29
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
Keep away children and amateurs!
Never leave this device running unattended.
3. OPERATING DETERMINATIONS
This device is an electronic dimmer for dimming other devices like spots in discotheques, on stages etc. This
product is allowed to be operated with an alternating current of 230 V - 380 V, 50 Hz and was designed for
indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!

00028935.DOC, Version 2.019/29
This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be
saturated with an amount of smoke that the visibility will always be more than 10 meters.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.
4. DESCRIPTION OF THE DEVICE
4.1 Features
Professional digital 12-channel modular power-pack
• 12-channel DMX-controlled dimmer pack with up to 16 A output per channel
• Modular design of the individual dimmer modules and the control module for quick and easy change
• 3-phase or 1-phase power supply
• Adjustable lamp preheat (0-50%) and limiter function to prolong bulb life
• Curve function for selection of different fade modes
• Dim or Switch option assignable to each channel
• DMX Fail function: automatic digital input check to detect DMX signal errors
• Manual mode for dimming capability without an external lighting controller
• All modes are displayed via LCD
• Synchronization of several devices possible via DMX
• With automatic circuit breaker per channel (type C)
• Channel-outputs on the rear panel depending on the model via pole connectors; Safety, CEE or 16-pin
sockets
• 19“ dimensions with 4 U

00028935.DOC, Version 2.020/29
1
2
3
4
5
LOAD AC OUPUT
16 A MAX
V AC INPUT
N NEUTRAL
CONTROL INPUT
4-12 V DC
GND
The following chapters describe the control elements on the front panel of the EUROLITE DPMX-1216 DMX
as a reference.
4.2 Front panel of the EUROLITE DPMX-1216
4.3 Dimmer module of the EUROLITE DPMX-1216
1. Module mounting holder
Pull holder to change the module.
Press to replace. The dimmer pack
must be disconnected from the mains
first.
2. AC Indicator
3. TRIG Indicator
4. Circuit breaker
Engages in the event of overload or short
circuit.
5. Ventilation openings
12 x Dimmer module Control module
