EuroLite DPX-1210 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
DPX-1210
DIMMER PACK

00051009.DOC, Version 1.4
2/24
Inhaltsverzeichnis / Table of contents
1. EINFÜHRUNG............................................................................................................................................... 3
2. SICHERHEITSHINWEISE............................................................................................................................. 3
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 3
4. GERÄTEBESCHREIBUNG........................................................................................................................... 6
4.1 Features ................................................................................................................................................... 6
4.2 Bedienelemente und Anschlüsse............................................................................................................. 7
5. INSTALLATION ............................................................................................................................................ 8
5.1 Rackinstallation ........................................................................................................................................ 8
6. ANSCHLÜSSE .............................................................................................................................................. 8
6.1 Analoger Eingang..................................................................................................................................... 8
6.2 Anschluss der Lampen............................................................................................................................. 8
6.3 Anschluss an den DMX512-Controller / Verbindung Dimmerpack – Dimmerpack ................................. 8
6.4 Anschluss ans Netz.................................................................................................................................. 9
7. BEDIENUNG ............................................................................................................................................... 10
7.1 Inbetriebnahme ...................................................................................................................................... 10
7.2 Navigieren durch das Konfigurationsmenü............................................................................................ 10
8. REINIGUNG UND WARTUNG.................................................................................................................... 13
9. TECHNISCHE DATEN ................................................................................................................................ 13
1. INTRODUCTION ......................................................................................................................................... 14
2. SAFETY INSTRUCTIONS .......................................................................................................................... 14
3. OPERATING DETERMINATIONS.............................................................................................................. 16
4. DESCRIPTION ............................................................................................................................................ 17
4.1 Features ................................................................................................................................................. 17
4.2 Operating elements and connections .................................................................................................... 18
5. INSTALLATION .......................................................................................................................................... 19
6. CONNECTIONS .......................................................................................................................................... 19
6.1 Analog input ........................................................................................................................................... 19
6.2 Connecting the lamps ............................................................................................................................ 19
6.3 Connection to the DMX512 controller / connection between fixtures .................................................... 19
6.4 Connection with the mains..................................................................................................................... 20
7. OPERATION ............................................................................................................................................... 21
7.1 Setting into operation ............................................................................................................................. 21
7.2 How to navigate through the configuration menu .................................................................................. 21
8. CLEANING AND MAINTENANCE ............................................................................................................. 24
9. TECHNICAL SPECIFICATIONS................................................................................................................. 24
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:
70064140
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de

00051009.DOC, Version 1.4
3/24
BEDIENUNGSANLEITUNG
DPX-1210 Dimmerpack
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein EUROLITE DPX-1210 Dimmerpack entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

00051009.DOC, Version 1.4
4/24
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte
mit Ihrem Fachhändler in Verbindung.
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!

00051009.DOC, Version 1.4
5/24
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen elektronischen Dimmer, mit dem sich andere Geräte wie
Scheinwerfer in Diskotheken, auf Bühnen etc. dimmen lassen. Dieses Produkt ist für den Anschluss an 230-
380 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen
konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funkionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00051009.DOC, Version 1.4
6/24
4. GERÄTEBESCHREIBUNG
4.1 Features
Professionelle digitale 12-Kanal-Lichtendstufe in Modulbauweise
•12-Kanal-Dimmerpack mit bis zu 10 A Ausgangsleistung pro Kanal
•Einzelkanal-Modulbauweise für schnellen und unkomplizierten Austausch der einzelnen Dimmermodule,
des Steuermoduls und des Anschlussmoduls
•3-Phasen- oder 1-Phasen-Stromversorgung
•DMX512-Steuerung oder analoge Steuerung
•Synchronisation mehrerer DPX-1210 über DMX möglich
•Regelbare Lampenvorheizung (0-50%) zur Verlängerung der Lampenlebensdauer pro Kanal zuweisbar
•Dimmerkurven (linear, quadratisch, schalten) pro Kanal zuweisbar
•DMX-Fail-Funktion: digitale Eingangssignale werden automatisch auf DMX-Signalfehler geprüft
•12 integrierte Programme mit regelbarer Geschwindigkeit
•Manueller Modus für Kanalaussteuerung ohne externen Controller
•LCD-Anzeige
•Sicherungsautomat pro Kanal (Typ C)
•Kanalausgänge an der Geräterückseite über Klemmen
•Anschlussoption für 16-polige Industriebuchsen (nicht inklusive)
•Rackeinbau

00051009.DOC, Version 1.4
7/24

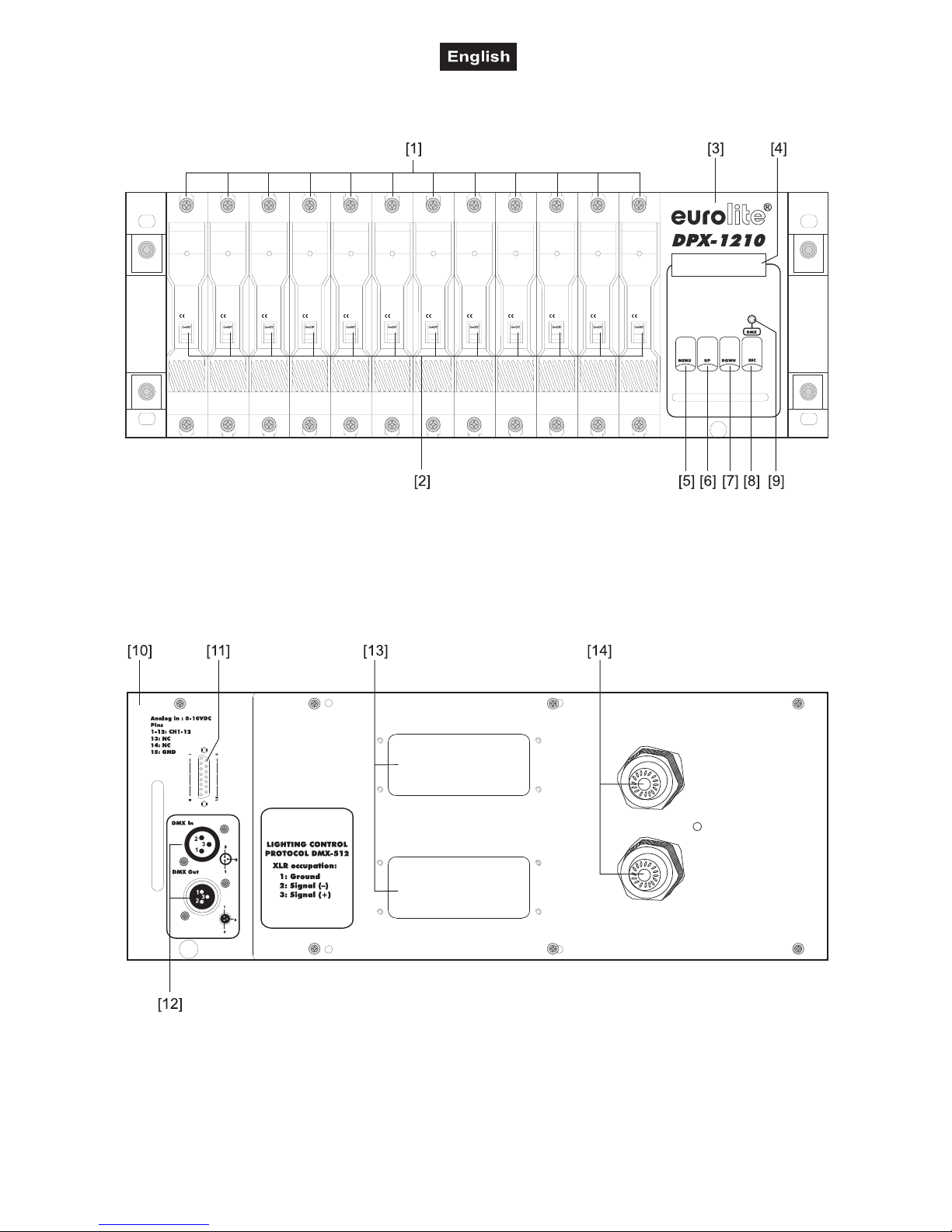

4.2 Bedienelemente und Anschlüsse
[1] Dimmermodule
[2] Sicherungsautomaten
[3] Steuermodul
[4] LCD-Anzeige
[5] Menu-Taste
[10] Anschlussmodul
[11] Analoge Eingangsbuchse
[12] DMX-Anschlüsse
[13] Blindplatten (Einbaumöglichkeit für Hochlastbuchsen)
[14] PG-Verschraubungen (14x1,5 mm) für Netzanschluss
[6] Up-Taste
[7] Down-Taste
[8] Esc-Taste
[9] DMX-Indikator

00051009.DOC, Version 1.4
8/24
5. INSTALLATION
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.
5.1 Rackinstallation
Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-
Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse
sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Lichtendstufe darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen. Sie können das Dimmerpack mit vier
Schrauben M6 im Rack befestigen.
6. ANSCHLÜSSE
6.1 Analoger Eingang
Über die analoge Eingangsbuchse können Sie ein analoges Lichtsteuergerät mit 0 - 10 V Steuerspannung
anschließen. Die Belegung der 15-poligen Sub-D-Buchse lautet:
1. Kanal 1 6. Kanal 6 11. Kanal 11
2. Kanal 2 7. Kanal 7 12. Kanal 12
3. Kanal 3 8. Kanal 8 13. Frei
4. Kanal 4 9. Kanal 9 14. Frei
5. Kanal 5 10. Kanal 10 15. Masse
6.2 Anschluss der Lampen
Vor Anschluss der Lampen allpolig vom Netz trennen!
ACHTUNG!
Über die Klemmen hinter der Blindplatte schließen Sie Ihre Verbraucher an. Die maximale Last beträgt pro
Kanal 2300 W. Bitte beachten Sie, dass der maximale Gesamtstrom von 120 A niemals überschritten
werden darf!
6.3 Anschluss an den DMX512-Controller / Verbindung Dimmerpack – Dimmerpack
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und
-Kupplungen.

00051009.DOC, Version 1.4
9/24

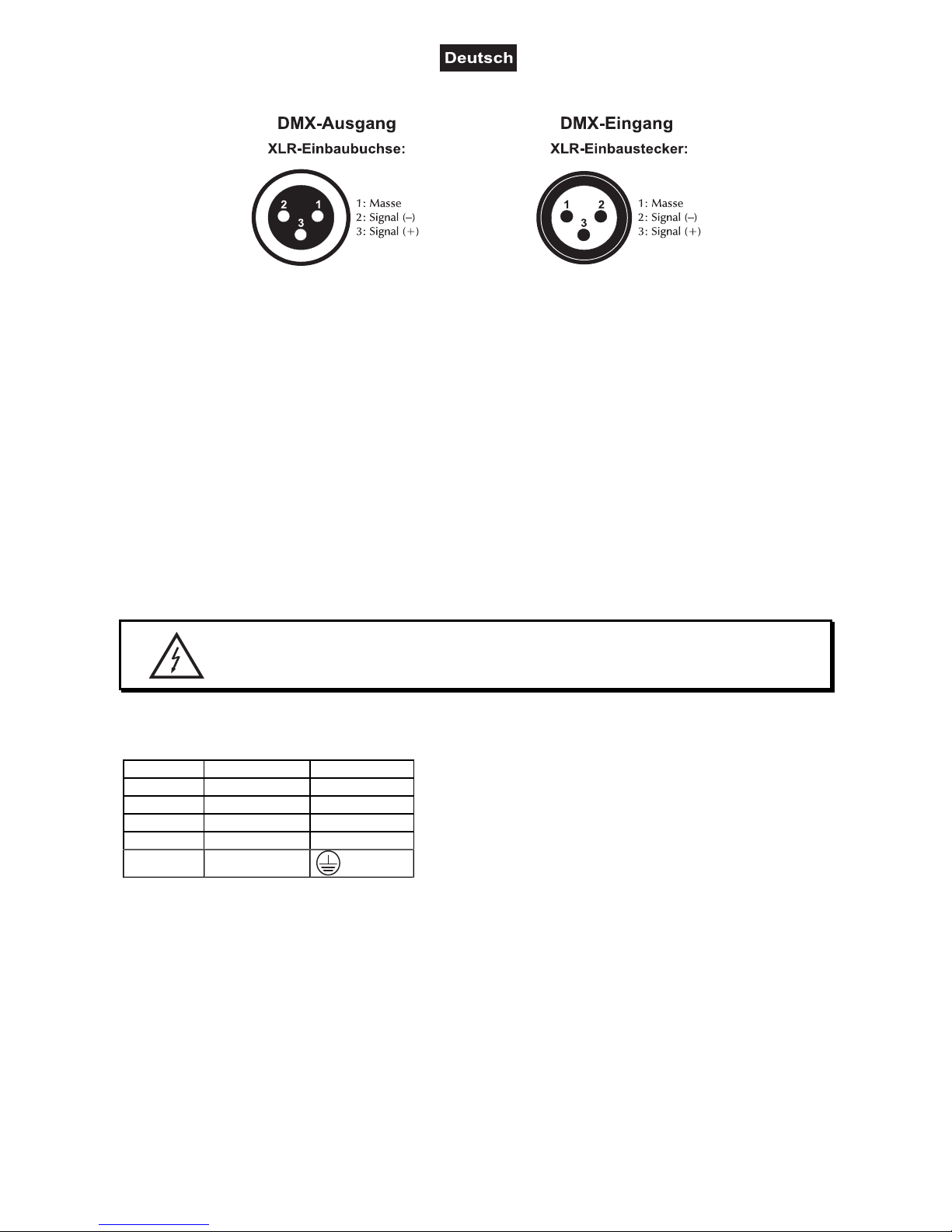

Belegung der XLR-Verbindung:
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange-
schlossen sind.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120--Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+)
eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt.
Adressierung des Gerätes
Die Adressierung der DMX-Startadresse finden Sie unter dem Punkt Bedienung.
6.4 Anschluss ans Netz
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Für den Anschluss ans Netz wird eine Anschlussleitung mit Netzstecker benöitigt. Die Belegung der
Anschlüsse ist wie folgt:
Leitung Pin International
Schwarz Außenleiter 1 L1
Braun Außenleiter 2 L2
Grau Außenleiter 3 L3
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.

00051009.DOC, Version 1.4
10/24
7. BEDIENUNG
7.1 Inbetriebnahme
Wenn Sie das Gerät an Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf. In
der ersten Zeile der LCD-Anzeige leuchtet „EUROLITE“ auf, in der zweiten „WELCOME TO USE“. Das
Gerät führt während dieser Anzeige einen Selbsttest durch. Danach wird der letzte Betriebsmodus
angezeigt, „Running Prog“ oder „DMX MODE“. Liegt am Gerät ein DMX-Signal an, leuchtet die DMX-LED.
Sie befinden sich jetzt im Konfigurationsmenü.
7.2 Navigieren durch das Konfigurationsmenü
In den folgenden Unterkapiteln wird jeder einzelne Menüpunkt genauer erläutert. Die Tasten unter der LCD-
Anzeige ermöglichen die Navigation durch das Menü und die Konfiguration der Kanäle. Der Unterstrich im
Display zeigt Ihnen, wo Sie sich im Menü befinden.
Durch Drücken der Tasten UP/DOWN können Sie unter den 6 Punkten auf der Hauptebene des
Konfigurationsmenüs navigieren: DMX Fail, Pha Corr, DMX Addr, Preheating, Curve, Preset. Wählen Sie
einen Menüpunkt aus und drücken Sie die Taste MENU. Das Untermenü dieses Punktes wird aufgerufen
und mit den Tasten UP/DOWN lassen sich verschiedene Einstellungen vornehmen. Durch Drücken der
Tasten UP/DOWN können Werte um 1 erhöht oder um 1 gesenkt werden. Um einen Wert schneller zu
ändern, halten Sie die Tasten UP/DOWN 2 Sekunden gedrückt. Mit der Taste ESC kommen Sie wieder
zurück in das Hauptmenü, Ihre Einstellungen werden dabei gespeichert. Wird in den Untermenüs keine
Auswahl innerhalb von 20 Sekunden getroffen, wird der Einstellvorgang beendet und das Gerät wechselt
automatisch zurück auf die Hauptebene des Konfigurationsmenüs.
Alle Einstellungen, die Sie im Konfigurationsmenü vornehmen, bleiben auch nach erneutem Aus- und
Einschalten des Geräts erhalten.
Menüstruktur
Ebene 1 Ebene 2 Ebene 3 Funktion
Hold Letztes DMX-Signal speichern
Analog Analogen Eingang anwählen
DMX Fail
Prog 1-12 Prog 1-12
Speed 0.1-20 s
Programm 1-12 anwählen
Ablaufgeschwindigkeit einstellen
Yes Phasenkorrektur anschaltenPha Corr
No Phasenkorrektur ausschalten
Block Adresse 1-512 DMX-Adresse blockweise einstellenDMX Addr
Single Kanal 1-12
Adresse 1-512
DMX-Adresse kanalweise einstellen
Kanal und DMX-Adresse einstellen
All 0-50 % Lampenvorheizung für alle KanälePreheating
Single Kanal 1-12
0-50 %
Lampenvorheizung pro Kanal
Kanal und Lampenvorheizung einstellen
Linear Dimmerkurve Linear
Switch Dimmerkurve Switch
Curve
Square Dimmerkurve Square
All 0-100 % Manuelle Steuerung blockweisePreset
Single Kanal 1-2
0-100 %
Manuelle Steuerung pro Kanal
Kanal und Wert einstellen
Taste Funktion
MENU
UP
DOWN
ESC
Menüpunkt aufrufen
Navigation hoch/Dateneingabe
Navigation runter/Dateneingabe
Menüpunkt verlassen

00051009.DOC, Version 1.4
11/24
7.2.1 DMX Fail (Reaktion bei ausbleibendem DMX-Signal)
Hier können Sie einstellen, was geschehen soll, falls kein DMX-Signal (mehr) am Eingang anliegt.
Display Funktion Tasten
Dmx fail
Hold
Letztes DMX-Signal wird gespeichert. UP/DOWN
MENU
UP/DOWN
ESC
Dmx fail
Analog
Betrieb mit analogem Steuergerät. DMX-Signale haben immer Vorrang. UP/DOWN
MENU
UP/DOWN
ESC
Dmx fail
Prog08
Speed
Wert=00.4S
Wählen Sie eines der internen Programme [01-12], das bei
Unterbrechung des DMX-Signals ablaufen soll. DMX-Signale haben
immer Vorrang.
Mit ESC wechseln Sie in das Untermenü Speed.
Im Untermenü kann die Geschwindigkeit der Programme in Sekunden
eingestellt werden [00.1-20.0S].
UP/DOWN
MENU
UP/DOWN
ESC
UP/DOWN
ESC
7.2.2 Pha Corr (Phasenkorrektur anschalten)
Hier können Sie die Phasenkorrektur an- und ausschalten.
Display Funktion Tasten
Pha Corr
YES
Phasenkorrektur an UP/DOWN
MENU
UP/DOWN
ESC
Pha Corr
NO
Phasenkorrektur aus UP/DOWN
MENU
UP/DOWN
ESC
7.2.3 DMX Addr (Adressierung, DMX-Betriebsarten)
Hier können Sie entweder einem einzelnen Kanal oder mehreren Kanälen eine oder mehrere DMX-
Adressen zuweisen.
Display Funktion Tasten
Dmx addr
Block
Start addr
Wert=[044]
BLOCK | Kanal 1 legt die Startadresse fest. Alle weiteren Kanäle
bekommen eine um jeweils eins höhere DMX-Adresse.
Weisen Sie dem 1. Kanal eine beliebige Startadresse [001-512] zu.
UP/DOWN
MENU
UP/DOWN
MENU
UP/DOWN
ESC
Dmx addr
Single
Chan [01]
Wert=[023]
SINGLE | Jedem Kanal kann im darauffolgenden Untermenü eine eigene
DMX-Adresse zugewiesen werden. Dabei können zwei oder mehr Kanäle
auch die gleiche Adresse belegen.
Mit der Taste MENU wechseln Sie im Untermenü „DMX addr“ zwischen
„Chan [XX]“ und „Value = [XX]“.
UP/DOWN
MENU
UP/DOWN
MENU
UP/DOWN
ESC

00051009.DOC, Version 1.4
12/24
7.2.4 Preheat (Lampenvorheizung)
Hier können Sie den Wert der Vorheizspannung einstellen. Diese liegt ständig an den nachgeschalteten
Geräten (z.B. Scheinwerfer) an, wodurch ein geringerer Einschaltstrom auf sie einwirkt und so die
Lebensdauer der Leuchtmittel erhöht wird. Der Wert der Vorheizspannung kann im Modus All allen 12
Kanälen zugewiesen oder im Modus Single für jeden der 12 Kanäle einzeln festgelegt werden. Im Switch-
Betrieb (Dimmerkurve Switch) lässt sich die Preheat-Funktion nicht aktivieren.
Display Funktion Tasten
Preheat All
Wert=[20%]
ALL | Hier kann der Wert der Vorheizspannung in Prozent eingestellt
werden [0-50%]. Dieser Wert gilt für alle 12 Kanäle.
UP/DOWN
MENU
UP/DOWN
ESC
Chan [01]
Wert=[023%]
SINGLE | Hier kann der Wert der Vorheizspannung in Prozent eingestellt
werden [0-50%]. Jeder der 12 Kanäle wird separat konfiguriert.
Mit der Taste MENU wechseln Sie im Untermenü zwischen „Chan [XX]“
und „Wert = [XX]“.
UP/DOWN
MENU
UP/DOWN
MENU
UP/DOWN
ESC
7.2.5 Curve (Dimmerkurve)
Hier können Sie die Übertragungscharakteristik des Dimmerpacks festlegen. Mit dieser Vorgabe bestimmen
Sie, auf welche Weise Veränderungen der Steuerspannung (Fader-Bewegung am Controller) auf die
nachgeschalteten Geräte übertragen werden. Die Dimmerkurve wird für alle Kanäle festgelegt.
Display Funktion Tasten
Curve
Linear
Linear | Dies ist die Standardeinstellung. Das Verhältnis von
Eingangssignal zu Ausgangsspannung ist linear, d.h. wird der Fader am
Controller nach oben oder unten bewegt, wird auch das Licht des
Scheinwerfers im gleichen Verhältnis stärker oder schwächer.
UP/DOWN
MENU
UP/DOWN
ESC
Curve
Switch
Switch | Das Dimmerpack fungiert als Schalter. Auf diese Weise können
Geräte wie Nebelmaschinen, Pyroanlagen oder Motoren gesteuert
werden. [Überschreitet die Steuerspannung den festgelegten Wert von 50
%, wird der betreffende Kanal eingeschaltet. Unterhalb von 50 % wird
dieser wieder abgeschaltet]. Im Switch-Betrieb lässt sich die Preheat-
Funktion nicht aktivieren.
UP/DOWN
MENU
UP/DOWN
ESC
Curve
Square
Square | Ungleichmäßige Übertragungskurve; lineare Regelung im
oberen Bereich, schnellere Regelung im unteren Bereich bei
gleichmäßiger Faderbewegung.
UP/DOWN
MENU
UP/DOWN
ESC
7.2.6 Preset (Manuelle Lichtsteuerung)
Das Dimmerpack lässt im Preset-Modus auch ohne externen Controller betrieben und die Kanäle können
über das Tastenfeld unterhalb der LCD-Anzeige manuell gedimmt werden. Je nach Modus kann ein Wert für
alle Kanäle oder für jeden Kanal separat festgelegt werden. Im DMX-Betrieb lässt sich die manuelle
Steuerung nicht aktivieren. Die manuelle Einstellung beeinflusst die internen Programme (DMX-Fail-
Funktion) nicht.
Display Funktion Tasten
Preset
All
All
Wert = [20%]
ALL | Ein Wert wird allen 12 Kanälen zugewiesen [0-100%]. UP/DOWN
MENU
UP/DOWN
ESC
Preset
Single
Chan[01]
Wert=[023%]
SINGLE | Hier kann jedem Kanal ein eigener Wert zugewiesen werden
[0-100%].
Mit der Taste MENU wechseln Sie im Untermenü zwischen „Chan [XX]“
und „Value = [XX]“.
UP/DOWN
MENU
UP/DOWN
MENU
UP/DOWN
ESC

00051009.DOC, Version 1.4
13/24
8. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Wenn die Sicherung fällt, stellen Sie den Unterbrecher wieder zurück.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Nach einem Defekt entsorgen Sie das unbrauchbar gewordene Gerät bitte gemäß den geltenden
gesetzlichen Vorschriften.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
9. TECHNISCHE DATEN
Spannungsversorgung: 230-380V AC, 50 Hz ~
Max. Gesamtleistung: 27600 W
Max. Gesamtstrom: 120 A
Anzahl Steuerkanäle: 12
Max. Nennleistung/Kanal: 2300 W
Max. Nennstrom/Kanal: 10 A
Integrierte Programme: 12
Analoge Eingangsbuchse: 15-polige Sub-D Buchse, 12 Kanäle, 0 - 10 V DC
Belegung analoge Eingangsbuchse: Pin 1-12 = Kanäle 1-12, Pin 13 = nicht belegt,
Pin 14 = nicht belegt, Pin 15 = Masse
Netzanschluss: PG-Verschraubung/Klemmleiste
DMX-Ausgang: 3-polige XLR-Einbaubuchse
DMX-Eingang: 3-poliger XLR-Einbaustecker
Maße (BxTxH): 482 x 485 x 176 mm
Mindesteinbautiefe: 500 mm
Gewicht: 27 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
11.05.2010 ©

00051009.DOC, Version 1.4
14/24
USER MANUAL
DPX-1210 Dimmer Pack
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualilfied
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the ultimate version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen a EUROLITE DPX-1210 dimmer pack. If you follow the instructions given in
this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your device.
2. SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

00051009.DOC, Version 1.4
15/24
Please make sure that there are no obvious transport damages. Should you notice any damages on the on
the casing, do not take the device into operation and immediately consult your local dealer.
DANGER TO LIFE!
The electric connection must only be carried out by a qualified electrician!
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
Keep away children and amateurs!
Never leave this device running unattended.

00051009.DOC, Version 1.4
16/24
3. OPERATING DETERMINATIONS
This device is an electronic dimmer for dimming other devices like spots in discotheques, on stages etc. This
product is allowed to be operated with an alternating current of 230-380 V, 50 Hz and was designed for
indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be
saturated with an amount of smoke that the visibility will always be more than 10 meters.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.

00051009.DOC, Version 1.4
17/24
4. DESCRIPTION
4.1 Features
Professional digital 12-channel modular dimmer pack
•12-channel dimmer pack with up to 10 A output per channel
•Modular design of the individual dimmer modules, the control module, and the connection module for quick
and easy change
•3-phase or 1-phase power supply
•DMX512 control or analog control
•Synchronization of several DPX-1210 possible via DMX
•Adjustable lamp preheat (0-50%) to prolong bulb life assignable to each channel
•Dimmer curves (linear, square, switch) assignable to each channel
•DMX fail function: automatic digital input check to detect DMX signal errors
•12 built-in programs with adjustable speed
•Manual mode for dimming capability without an external lighting controller
•LCD
•Automatic circuit breaker per channel (type C)
•Channel outputs on the rear panel pole connectors
•16-pin industrial sockets connection option (not included)
•Rack installation

00051009.DOC, Version 1.4
18/24
4.2 Operating elements and connections
[1] Dimmer module
[2] Circuit breakers
[3] Control module
[4] LCD
[5] Menu button
[10] Connection module
[11] Analog input
[12] DMX connectors
[13] Blind plates (mounting option for industrial sockets)
[14] PG cable screws (14x1.5 mm) for power supply
[6] Up button
[7] Down button
[8] Esc button
[9] DMX indicator

00051009.DOC, Version 1.4
19/24
5. INSTALLATION
Install the device on a plane surface or install it in a rack.
5.1 Rack installation
This device is built for 19" racks (483 mm). The rack you use should be a double-door rack where you can
open the front panel and the rear panel. The rack should be provided with a cooling fan. When mounting the
device into the rack, please make sure that there is enough space around the device so that the heated air
can be passed on. Steady overheating will damage your device. You can fix the device with four screws M6
in the rack.
6. CONNECTIONS
6.1 Analog input
The analog input allows connecting an analog light controller with 0 . 10 V control voltage. The occupation of
the 15-pin Sub-D socket is as follows:
1. Channel 1 6. Channel 6 11. Channel 11
2. Channel 2 7. Channel 7 12. Channel 12
3. Channel 3 8. Channel 8 13. Not connected
4. Channel 4 9. Channel 9 14. Not connected
5. Channel 5 10. Channel 10 15. Ground
6.2 Connecting the lamps
CAUTION!
Unplug mains lead before connecting lamps!
Connect your loads via the pole connectors behind the blind plate. The maximum load per channel is
2300 W. Please note that the maximum current of 120 A must never be exceeded!
6.3 Connection to the DMX512 controller / connection between fixtures
The wires must not come into contact with each other, otherwise
the devices will not work at all, or will not work properly.
Please note, the starting address depends upon which controller is being used.
Only use a stereo shielded cable and 3-pin XLR plugs and connectors in order to connect the controller with
the device or one device with another.

00051009.DOC, Version 1.4
20/24
Occupation of the XLR connection:
If you are using controllers with this occupation, you can connect the DMX output of the controller directly
with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other
XLR outputs, you need to use adapter-cables.
Building a serial DMX chain:
Connect the DMX output of the first device in the DMX chain with the DMX input of the next device. Always
connect one output with the input of the next device until all devices are connected.
Caution: At the last device, the DMX cable has to be terminated with a terminator. Solder a 120 resistor
between Signal (–) and Signal (+) into a 3-pin XLR plug and plug it in the DMX output of the last device.
Addressing
For setting the DMX address see chapter operation.
6.4 Connection with the mains
DANGER TO LIFE!
The electric connection must only be carried out by a qualified electrician!
In order to connect the device to the mains, you have to install a power supply cable and a power plug. The
occupation of the connections is as follows:
Cable Pin International
Black Live1 L1
Brown Live2 L2
Grey Live3 L3
Blue Neutral N
Yellow/Green Earth
The earth has to be connected!
Connect the device to the mains with the power plug.
If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with the IEC
standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum
fault current of 30 mA.
