EXPO Quadro Vino QV52 User manual

Quadro Vino
EXPO’ SRL • Torino • ITALY
MANUALE DI MANUTENZIONE
SERVICE MANUAL • MANUEL D’ENTRETIEN
WARTUNGSHANDBUCH • MANUAL DE MANTENIMIENTO
QV52

ITALIANO

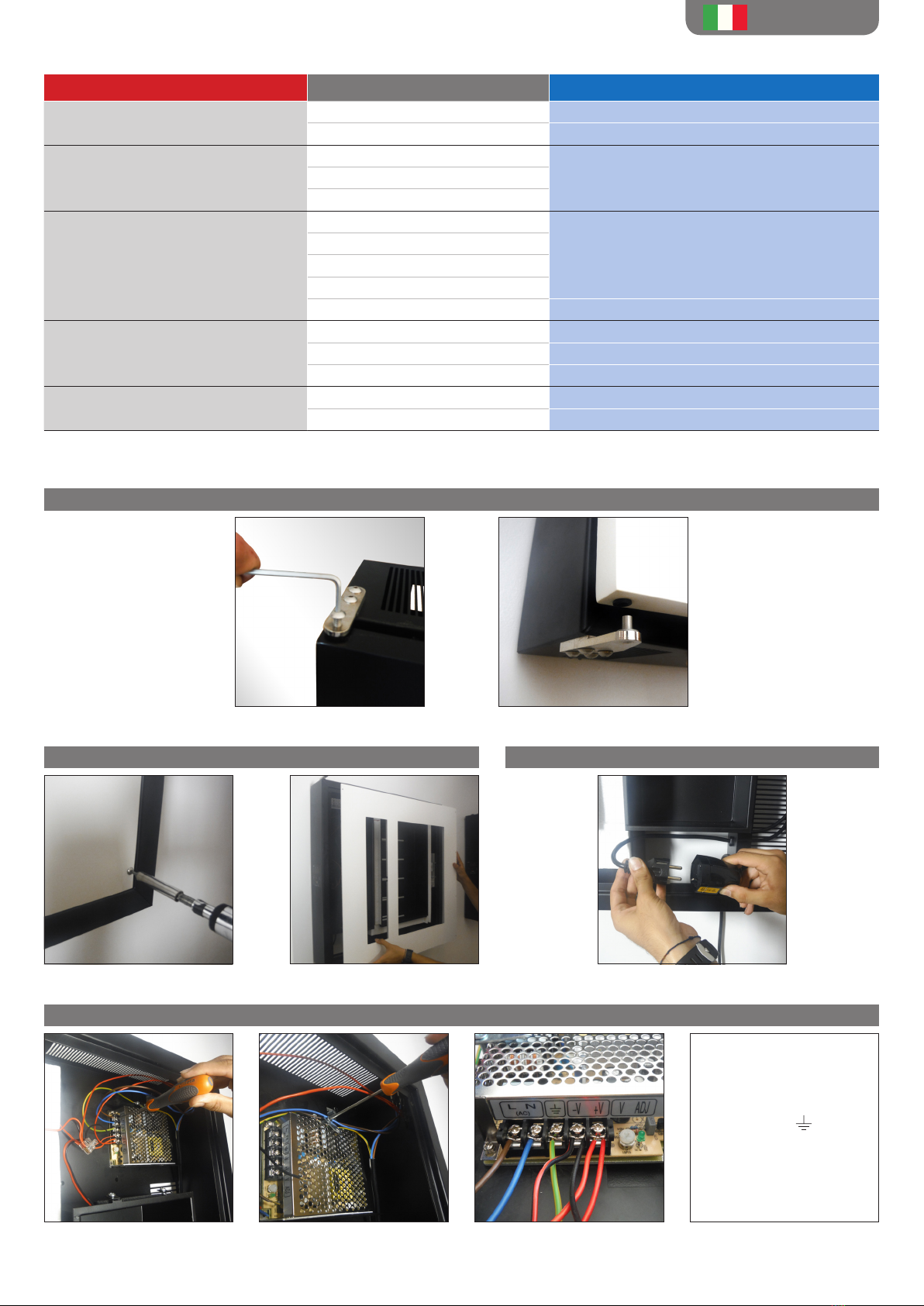

GUIDA ALLA RISOLUZIONE DEI PROBLEMI
Problema Possibile causa Risoluzione
L’apparecchio non si accende Apparecchio non collegato Controllare il collegamento alla presa elettrica
Alimentatore guasto Sostituire alimentatore ( D )
Non vi è alcun rareddamento
La ventola interna è ferma
Sostituire impianto termoelettrico ( F )
La ventola esterna è ferma
Impianto termoelettrico guasto
Non raredda sucientemente
La temperatura ambiente è troppo alta
Eliminare le cause
La porta viene aperta frequentemente
La porta non viene chiusa correttamente
Set temperatura non corretto
L’aria di ventilazione interna non è fredda Sostituire impianto termoelettrico ( F )
Non si accende la luce
Il pulsante del termoregolatore non è attivo Azionare pulsante luce sul termoregolatore
I collegamenti interni sono difettosi Controllare morsettiera
I led sono guasti Sostituire i led ( E )
Display del termoregolatore spento Termoregolatore guasto Sostituire termoregolatore ( G )
Interruttore generale in posizione o Azionare interruttore generale
Le operazioni di manutenzione e gli interventi di riparazione devono essere eseguiti da personale specializzato. Per qualsiasi intervento di ripa-
razione o sostituzione di componenti interni è necessario eettuare prima le operazioni di cui ai seguenti punti A, B e C.
A. SMONTARE LA PORTA
B. SMONTARE IL PANNELLO C. SCOLLEGARE L’APPARECCHIO
A2 .Alzare la porta anchè non
esce dal perno e poi estrarla.
B2 . Rimuovere il pannello
A1 .Svitare la vite della staetta
superiore
B1 . Svitare le viti che ssano il
pannello alla scocca
C1 . Estrarre la spina dalla presa di
corrente
D. SOSTITUZIONE DELL’ALIMENTATORE (durata operazione circa 5 minuti)
D1 .Scollegare tutti i cavi
dall’alimentatore difettoso
D2 .Estrarre l’alimentatore svitando
la vite che lo ssa alla scocca ed
inserire il nuovo alimentatore
D3 . Ricollegare i cavi seguendo i
simboli riportati sull’alimentatore
stesso e rispettando le indicazioni
a lato (D4)
D4 . Schema di collegamento
MARRONE ➡FASE ( L )
BLU ➡NEUTRO ( N )
GIALLO-VERDE ➡
NERI ➡12 V - ( - V )
ROSSI ➡12 V + ( + V )

E. SOSTITUZIONE DEI LED (durata operazione circa 10 minuti)
F. SOSTITUZIONE DELL’IMPIANTO TERMOELETTRICO QV52 (durata operazione circa 15 minuti )
G. SOSTITUZIONE DELLA SCHEDA DI TERMOREGOLAZIONE (durata operazione circa 10 minuti )
E1 . Scollegare i cavi dei led
svitando i morsetti
F1 . Svitare le viti all’interno del
carter bottiglia metallico
G1. Svitare i dadi ,estrarre i
distanziali e la scheda
elettronica
E2 . Allentare le viti che ssano le
barre led ai carter metallici
E3 . Estrarre le barre led difettose
F2 . Estrarre il carter bottiglia
e scollegare l’impianto
termoelettrico
G2. Scollegare e ricollegare i cavi
nella stessa posizione (vedi
schema elettrico)
E4 . Inserire le nuove barrette led
facendo coincidere i led con i fori
del carter, riavvitare e ricollegare.
F3 . Svitare i due bulloni che ssano
l’impianto termoelettrico al
carter bottiglia ed estrarlo
G3. Inserire la nuova scheda begli
appositi incastri ed i distanziali
in gomma
F4 . Inserire il nuovo impianto
termoelettrico, avvitare i bulloni
e ricollegare all’impianto
G4. Avvitare i dadi no a quando i
tasti si possano azionare dalla
mascherina esterna
ITALIANO
Sul sito internet www.exposrl.com sono disponibili i seguenti documenti:
Tipo documento Percorso Nome le
Esploso www.exposrl.com >> area tecnica >> ricambi ed esplosi QV52 ( EV )
Schema elettrico www.exposrl.com >> area tecnica >> schemi elettrici QV52 ( SE )
Manuale di Istruzioni www.exposrl.com >> area tecnica >> manuali di Istruzione QV52 ( MI )

GUIDE TO TECHNICAL TROUBLESHOOTING
Problem Potential cause Resolution
The device doesn’t turn on Device disconnected Check the connection to the electrical socket
Faulty power supply Replace the power supply device ( D )
Cooling is not working at all
The inside fan is not operating
Replace the thermoelectric system ( F )
The outside fan is not operating
Thermoelectric system is not operating
Cooling is not well performing
The ambient temperature is too high
Remove the causes
The door is frequently opened
The door is not correctly closed
The set temperature is incorrect
The ventilated inside air is not refrigerated Replace the thermoelectric system ( F )
The lighting is not working
The switch on the side is in OFF position Switch ON
Inside connections are defective Check the terminal board
LED are faulty Change LED strip ( E )
Display of the controller OFF Controller failure Replace controller ( G )
Main switch in OFF position Turn the main switch ON
The maintenance and repair must be performed by qualied personnel only. For any repair or replacement of internal components it is pre-
viously necessary to carry out the following operations indicated in points A, B and C
A. REMOVE THE DOOR
B. REMOVE THE PANEL C. DISCONNECT THE APPLIANCE
A2 .Lift the door to release it from
the bottom pivot
B2 . Remove the panel
A1 .Unscrew the screw of upper
hinge
B1 . Unscrew the screws that keep
the panel xed to the casing
C1 . Disconnect the plug from the
electrical socket
D. REPLACEMENT OF THE POWER SUPPLY DEVICE (operation time 5 min)
D1 .Disconnect all the cables of the
faulty power supply device
D2 . Remove it unscrewing the screw
that x it to the casing and replace
with the new power supply
D3 . Connect the cables following
symbols on the device and
following instructions in table (D4)
D4 . Connection diagram
BROWN ➡PHASE ( L )
BLUE ➡NEUTRAL ( N )
YELLOW-GREEN ➡
BLACK ➡12 V - ( - V )
RED ➡12 V + ( + V )
ENGLISH

E. LED REPLACEMENT (operation time 10 min)
F. REPLACEMENT OF THE THERMOELECTRIC SYSTEM QV52 (OPERATION TIME AROUND 15 MIN)
G. REPLACEMENT OF THE THERMOELECTRIC BOARD (OPERATION TIME AROUND 10 MIN)
E1 . Disconnect the LED cables
unscrewing the terminals
F1 . Unscrew the screws inside the
metal bottle casing
G1. Unscrew the nuts an extract
the spacers and the electronic
board
E2 . Loosen the screws that x the
LED bar to the metal casing
E3 . Remove the defective LED bar
F2 . Remove the bottle casing and
disconnect the thermoelectric
system
G2. Disconnect and reconnect
cables in the same position (see
wiring diagram)
E4 . Insert the new LED bar
repositioning each bulb in its
hole in the casing, screw back
and reconnect.
F3 . Unscrew the two bolts that secure
the thermoelectric device to the
casing and remove it
G3. Insert the new board into the
casing with its rubber spacers
F4 . Insert the new thermoelectric
system, screw the bolts and
connect it
G4. Tighten the nuts until the
buttons can be operated from
the outer trim
On the website www.exposrl.com the following documents can be downloaded:
ENGLISH
Document Browser link File name
Exploded view www.exposrl.com >> technical area >> parts and exploded QV52 ( EV )
Wiring diagram www.exposrl.com >> technical area >> wiring diagrams QV52 ( SE )
User instruction manual www.exposrl.com >> technical area>> user instructions QV52 ( MI )

GUIDE TO TECHNICAL TROUBLESHOOTING
Problème Cause potentielle Resolution
L’appareil ne s’allume pas Le dispositif est déconnecté Verier la connextion à la prise de courant
Alimentateur défecteux Remplacer le dispositive d’alimentation ( D )
Le refroidissement ne fonctionne pas du tout
Le ventilateur intérieur ne fonctionne pas
Remplacer le système thermoélectrique ( F )
Le ventilateur extérieur ne fonctionne pas
Le système thermoélectrique ne fonctionne pas
Le refroidissement est insusant
La temperature ambiente est trop élevée
Eliminer les causes
La porte est souvent ouverte
La porte n’est pas correctement fermée
La temperature programmé n’est pas correcte
L’air de ventilation à l’intérieur n’est pas froide Remplacer le système thermoélectrique ( F )
L’éclairage ne fonctionne pas
L’interrupteur lateral est en position OFF Activer l’interrupteur LED sur ON
Les connexions à l’intérieurs sont défecteuses Vérier le bornier
LED sont défecteux Changer la bande LED ( E )
Achage du régulateur éteint Panne du régulateur Remplacer le régulateur ( G )
Interrupteur general en position OFF Activer l’interrupteur sur ON
L’entretien et les réparations doivent être eectuées par du personnel qualié. Pour toute réparation ou le remplacement de composants inter-
nes, il est préalablement nécessaire d’eectuer les opérations suivantes indiquées aux points A, B et C
A. ENLEVER LA PORTE
B. ENLEVER LE PANNEAU C. DECONNECTER L’APPAREIL
A2 .Soulevez la porte pour la
dégager du pivot inférieur
B2 . Retirer le panneau
A1 .Dévisser la vis de la charnière
supérieure
B1 . Dévisser les vis qui xent le
panneau au carter
C1 . Débranchez la che de la prise
électrique
D. REMPLACEMENT DU DISPOSITIF D’ALIMENTATION (temps d’opération environ 5 min)
D1 .Débrancher les câbles de
l’alimentateur défecteux
D2 .Retirez-le en dévissant la vis qui
le xe au carter et le remplacer
D3 .Brancher les cables suivant
les symbols sur l’appareil et le
schema D4
D4 . Schéma de raccordement
MARRON ➡PHASE ( L )
BLEU ➡NEUTRE ( N )
JAUNE-VERT ➡
NOIR ➡12 V - ( - V )
ROUGE ➡12 V + ( + V )
FRANÇAIS

E. REMPLACEMENT BANDE LED (TEMPS D’OPERATION ENVIRON 10 MIN)
F. REMPLACEMENT DU SYSTEME THERMOELECTRIQUE QV52 (TEMPS D’OPÉRATION ENVIRON 15 MIN)
G. REMPLACEMENT DE LA PLATINE ELECTRONIQUE (TEMPS D’OPÉRATION ENVIRON 10 MIN)
E1 . Débranchez les câbles LED en
dévissant les bornes
F1 . Dévisser les vis qui xent le
carter des bouteilles
G1. Dévissez les écrous pour
extraire les entretoises et la
platine électronique
E2 . Desserer les vis qui xent la
barre des LED aux carters
metalliques
E3 . Retirer les barres LED défecteuses
F2 . Rétirer le carter et débranchez
le système thermoélectrique
G2. Débranchez et rebranchez les
câbles dans la même position
(voir schema éléctrique)
E4 . Insérer les nouvelles barres
LED en repositionnant chaque
ampule dans son trou dans le
carter, revisser et reconnecter
F3 . Dévissez les deux boulons qui
xent le dispositif thermoélectrique
au boîtier et retirer-le
G3. Insérez la nouvelle platine dans
le boîtier avec ses entretoises en
caoutchouc
F4 . Insérez le nouveau système
thermoélectrique, visser les
boulons et connectez-le
G4. Serrer les écrous jusqu’à que les
boutons peuvent être exploités
de la garniture extérieure
Dans le site web www.exposrl.com on peut télécharger les documents suivants:
FRANÇAIS
Document Lien Fichier
Vue éclatée www.exposrl.com >> domaine technique >> pieces détachées QV52 ( EV )
Schéma éléctrique www.exposrl.com >> domaine technique >> Schéma éléctrique QV52 ( SE )
Mode d’emploi www.exposrl.com >> domaine technique >> manuel d’instructions QV52 ( MI )

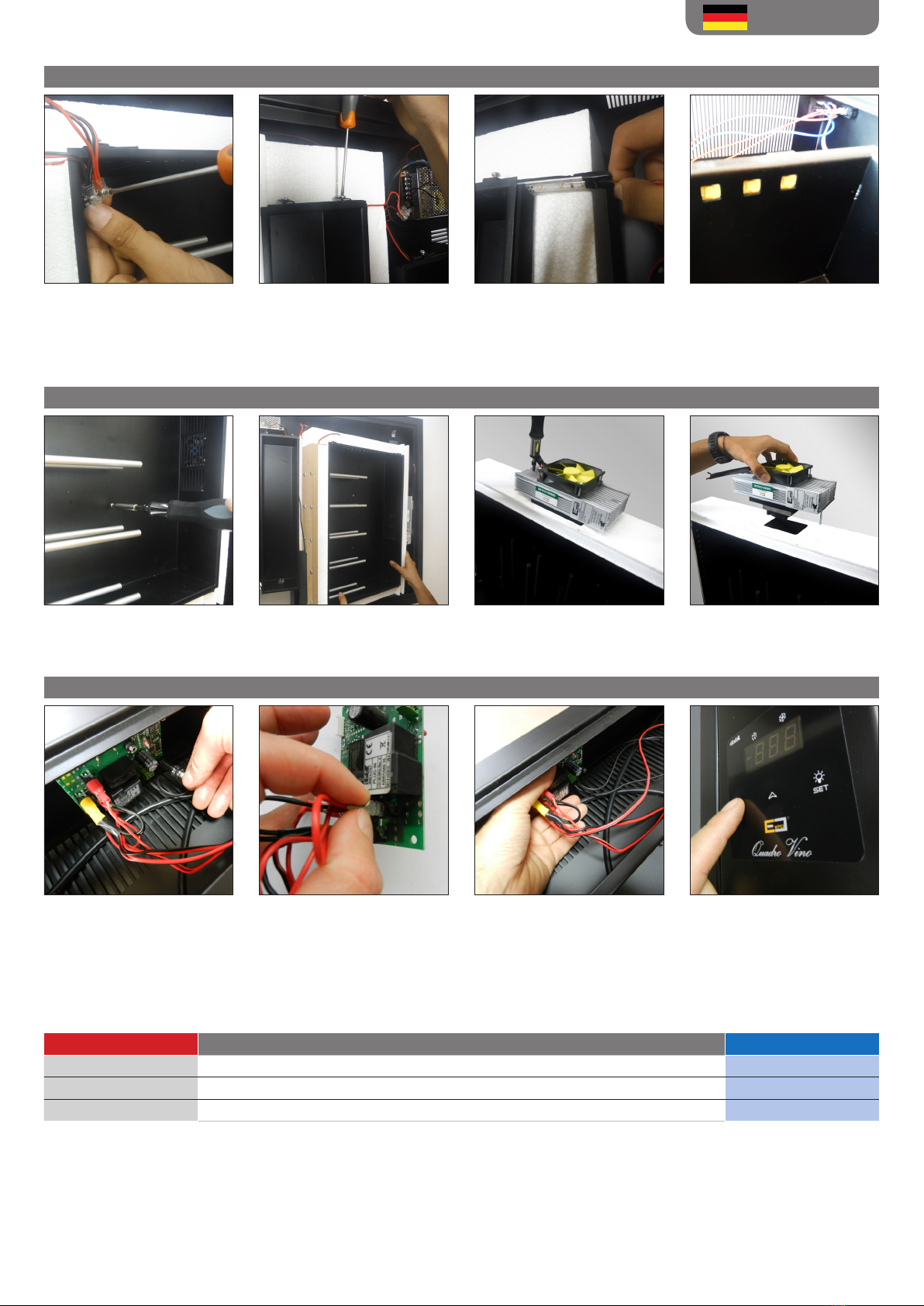

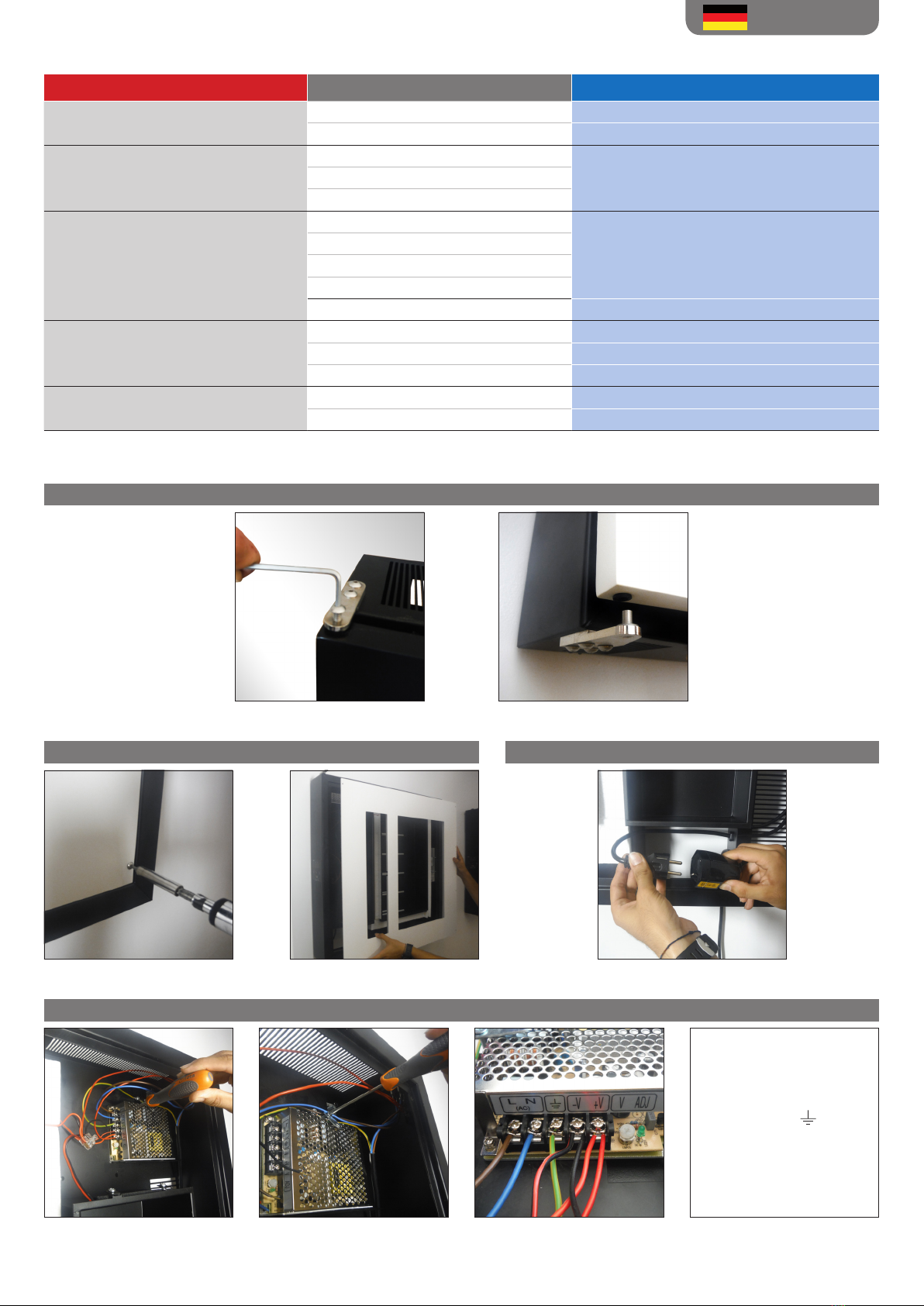

ANLEITUNG ZUR FEHLERBESEITIGUNG
Fehler Mögliche Ursache Lösung
Das Gerät lässt sich nicht einschalten Das Gerät ist nicht angeschlossen Überprüfen Sie den Anschluss an das Stromnetz
Zuführer funktioniert nicht Zuführer ersetzen ( D )
Das Gerät kühlt nicht
Der interne Lüfter dreht nicht
Thermoelektrische System ersetzen ( F )
Der Aussenlüfter dreht nicht
Ausfall des Thermoelektrischen Systems
Das Gerät kühlt nicht genug
Die Raumtemperatur ist zu hoch
Die Ursachen beseitigen
Die Tür wird häug geönet
Die Tür wird nicht richtig geschlossen
Die Temperatur wurde nicht richtig eingestellt
Die interne Lüftungsluft ist nicht kalt Thermoelektrische System ersetzen ( F )
Das Licht schaltet sich nicht ein
Seitenschalter in Position OFF Schalter einschalten
Die interne Anschlüsse sind defekt Klemmsystem überprüfen
Die Led-Lichter sind defekt Led-Lichter ersetzen ( E )
Das Display des Thermoreglers bleibt aus Thermoregler ist defekt Thermoregler ersetzen ( G )
Generalschalter auf OFF Schalter einschalten
Die Wartungs- und Reparatur Maβnahmen müssen von qualiziertem Personal durchgeführt werden. Für jede Reparatur oder Austausch der
internen Komponenten muss man vorab die Maβnahmen, die auf Punkt A,B und C beschrieben werden, durchführen
A. ENTFERNEN SIE DIE TÜR
B. ENTFERNEN SIE DAS INNERE PANEEL C. DAS GERÄT AUS DEM STROMNETZ ZIEHEN
A2 .Heben Sie die Tür aus dem Stift
um diese zu entfernen.
B2 . Entfernen Sie das Paneel
A1 .Lösen Sie die Schraube der
oberen Türhalterung
B1 . Lösen Sie die Schrauben um das
Paneel von der Struktur zu lösen.
C1 . Ziehen Sie den Stecker aus der
Steckdose
D. AUSTAUSCH DES ZUFÜHRERS (VORGANGSDAUER CA. 5 MINUTEN)
D1 .Alle Kabel von dem defekten
Zuführer lösen.
D2 . Entfernen Sie den Zuführer indem
Sie die Schraube lösen, die Zuführer
und Struktur zusammen hält. Fügen
Sie das neue Netzteil ein
D3 .Schliessen Sie die Kabel wieder
an, laut den Symbolen auf dem
Zuführer und laut Anweisungen
im Anschlussplan (D4)
D4 . Anschlussplan
BRAUN ➡PHASE ( L )
BLAU ➡NEUTRAL ( N )
GELB-GRÜN ➡
SCHWARZE ➡12 V - ( - V )
ROTE ➡12 V + ( + V )
DEUTSCH

E. AUSTAUSCH LED LICHTER (VORGANGSDAUER CA. 10 MINUTEN)
F. AUSTAUSCH DES THERMOELEKTRISCHEN SYSTEMS QV52 (Vorgangsdauer ca. 15 Minuten)
G. AUSTAUSCH DER ELEKTRONISCHEN KARTE DES THERMOREGLERS (VORGANGSDAUER CA. 10 MINUTE)
E1 . Lösen Sie die Led Kabel durch
Lösen der Klammern.
F1 . Lösen Sie die Schrauben im
Inneren des Flaschenfach aus
Metall.
G1. Lösen Sie die Muttern, entfernen
Sie die Abstandshalter und die
Elektronische Karte.
E2 . Lockern Sie die Schrauben
die die Ledstreifen an den
Metallfächer festhalten.
E3 . Die defekten Ledstreifen
herausziehen.
F2 . Entfernen Sie das Flaschenfach
und trennen Sie das
Thermoelektrische System
G2. Trennen und schliessen Sie die
Kabel an der gleichen Stelle
wieder an. (Siehe Schalttafel)
E4 . Fügen Sie die neuen Ledstreifen
ein, stellen Sie sicher dass die
Led-Lichter mit den Löchern des
Metallgehäuser zusammenpassen.
Wieder zuschrauben und
anschliessen.
F3 . Lösen Sie die zwei schrauben, die
das Thermoelektrische System
an den Flaschenfach xieren und
entfernen Sie das System
G3. Fügen Sie die neue Karte in
der geeigneten Stelle wieder
ein zusammen mit den Gummi
Abstandshalter
F4 . Fügen Sie das neue
Thermoelektrische System
wieder ein und schliessen Sie
die Anlage wieder an.
G4. Schrauben Sie die Muttern
wieder fest so lange bis man die
Tasten von der Aussenmaske
bedienen kann.
Auf der Internetseite www.exposrl.com sind folgende Dateien vorhanden:
DEUTSCH
Datei Typ Route File Name
Explosionszeichnungen www.exposrl.com >> Technikbereich >> Ersatzteile und Explosionszeichnugnen QV52 ( EV )
Schaltbild www.exposrl.com >> Technikbereich >> Schaltbilder QV52 ( SE )
Bedienungsanleitungen www.exposrl.com >> Technikbereich >> Bedienungsanleitungen QV52 ( MI )

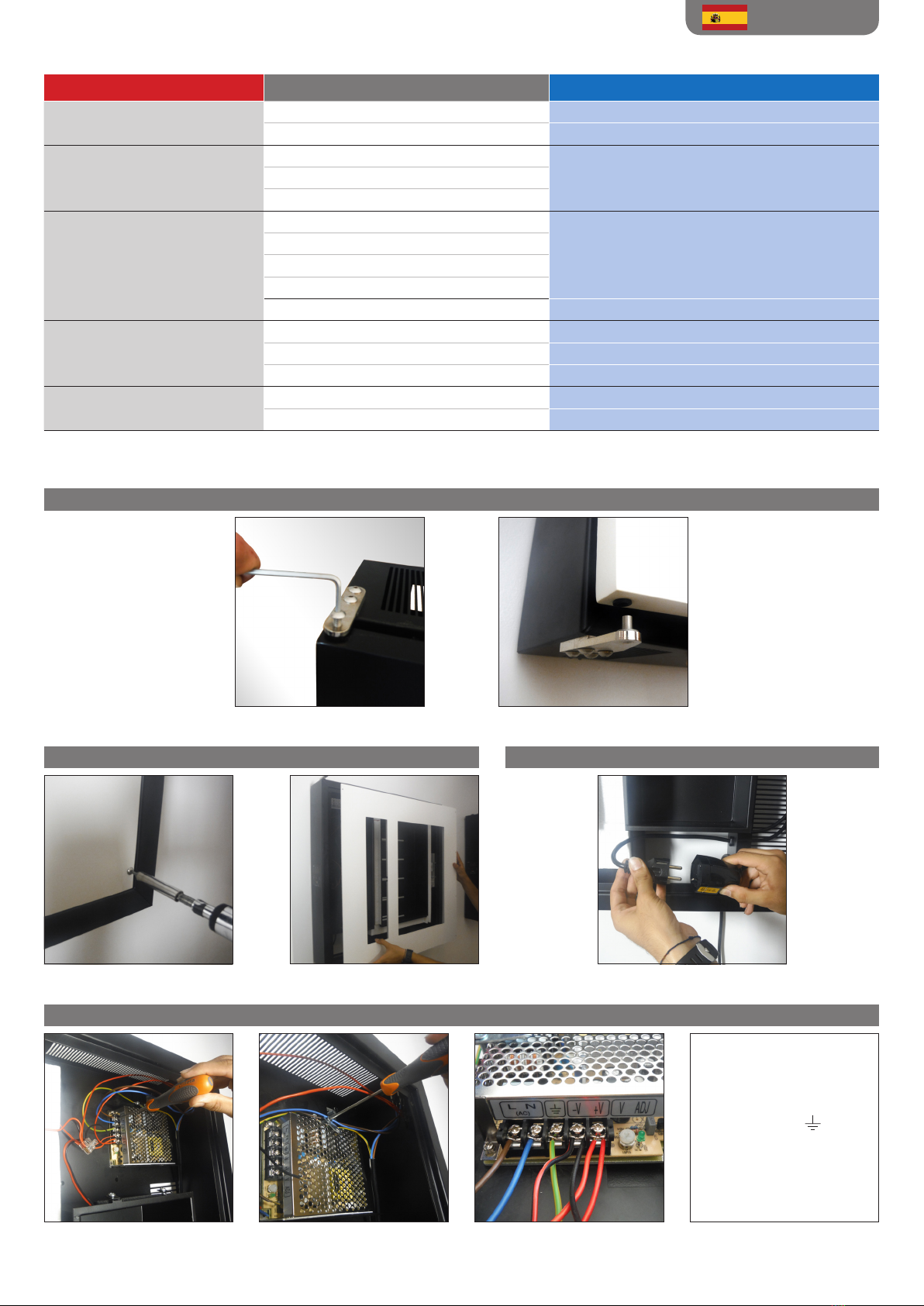

GUÍA A LA SOLUCIÓN DE PROBLEMAS
Problema Posible Causa Resolución
La unidad no ce enciende Aparato no está contectado Comprobar la conexión a la toma eléctrica
Fuente de alimentación no funciona Reemplazar la fuente de alimentación ( D )
No hay refrigeración
El ventilador interior no funciona
Reemplazar el sistema termoeléctrico ( F )
El ventilador exterior no funciona
Sistema termoeléctrico no funciona
No hay sucientemente frío
La temperatura ambiente es demasiado alta
Eliminar las causas
La puerta se abre con frecuencia
La puerta no está bien cerrada
La temperature no está congurado correctamente
El aire de ventilación interna no es frío Reemplazar el Sistema termoeléctrico ( F )
No se enciende la luz
El interruptor lateral está en la posición OFF Operar el interruptor de la luz
Conexiones internas son defectuosos Compruebe los terminales
Led no funcionan Reemplazar los Led ( E )
Achage du régulateur éteint Panne du régulateur Remplacer le régulateur ( G )
Interrupteur general en position OFF Activer l’interrupteur sur ON
El mantenimiento y las reparaciones deben ser realizadas por personal cualicado. Para cualquier reparación o sustitución de los componentes
internos antes se deben tomar las operaciones mencionadas en los siguientes párrafos A, B y C
A. QUITAR LA PUERTA
B. QUITAR EL PANEL C. DESCONECTAR EL APARATO
A2 .Enlevar la puerta ‘para que
salgas del pasador y extraerla.
B2 . Quitar el panel
A1 .Desenroscar el tornillo del
suporte superior
B1 . Desenroscar los tornillos que
jan el panel a la estructura.
C1 . Retirar el enchufe de la toma
D. SUSTITUCIÓN DE LA FUENTE DE ALIMENTACIÓN (Dure de la operación aprox. 5 Minutos)
D1 .Desconectar todos los cables
de la fuente de alimentación
defectuosa.
D2 . Extraer la fuente de alimentación
retirando el tornillo que la ja a la
estructura. Insertar la nueva fuente
de alimentación.
D3 . Volver a conectar los cables de
acuerdo a los símbolos de la
unidad del adaptador y siguiendo
las instrucciones en el lado (D4)
D4 . Esquema de connexión
MARRÓN ➡FASE ( L )
AZUL ➡NEUTRAL ( N )
AMARILLOS-VERDE ➡
NEGROS ➡12 V - ( - V )
ROJOS ➡12 V + ( + V )
ESPAÑOL

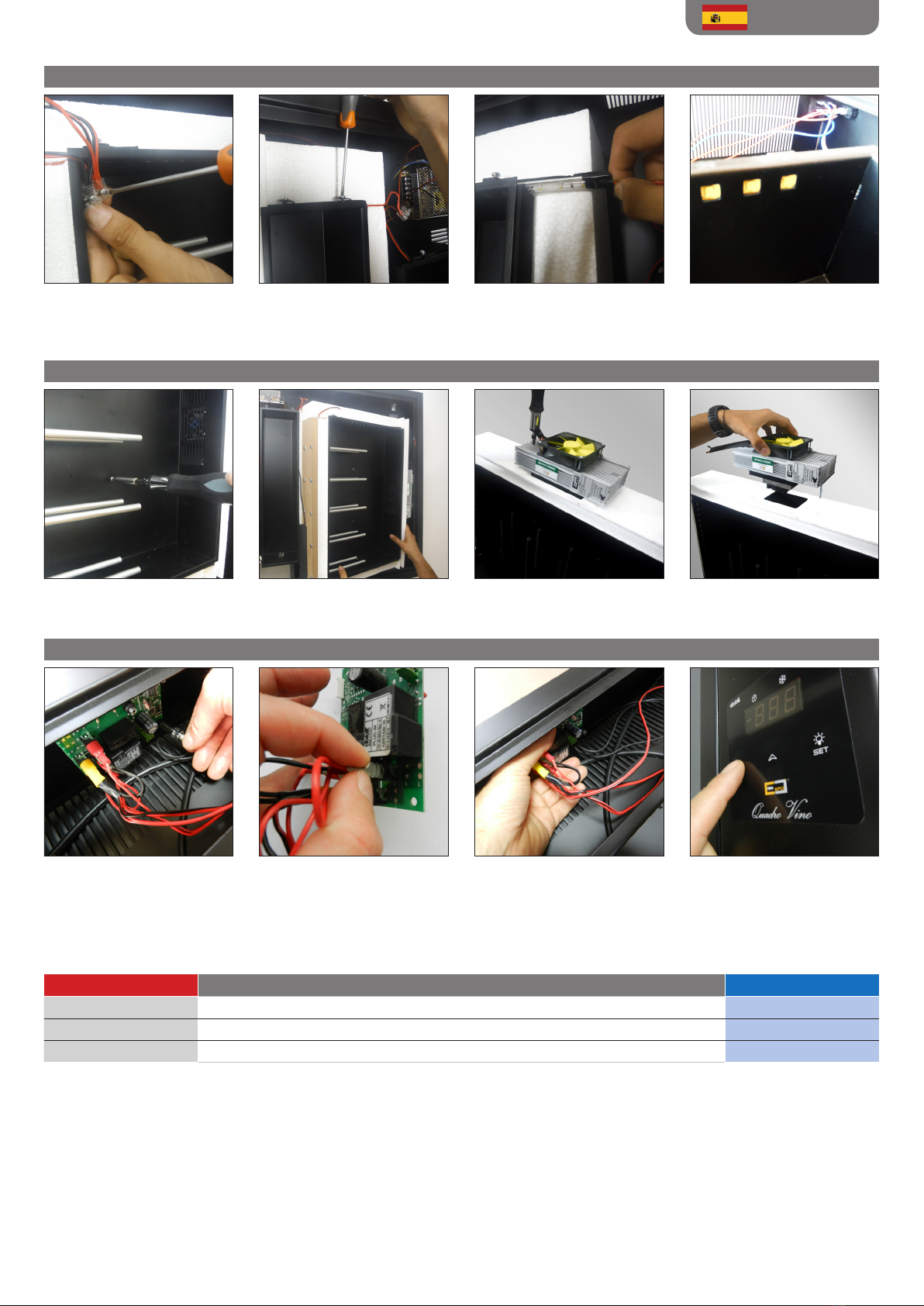

E. SUSTITUCIÓN DE LED (DURE DE LA OPERACIÓN APROXIMADAMENTE 10 MINUTOS)
F. SUSTITUCIÓN DEL SISTEMA TERMOELÉCTRICOQV52 (DURE DE LA OPERACIÓN APROX. 15 MINUTOS)
G. SUSTITUCIÓN DE LA TARJETA ELECTRÓNICA DEL TERMO CONTROLADOR (DURE DE LA OPERACIÓN APROX. 10 MINUTOS)
E1 . Desconectar los cables
aojando las pinzas.
F1 . Desenroscar los tornillos en el
interior de la envolutra metálica
para botellas..
G1. Aojar las tuercas, retirar
los espaciadores y la tarjeta
electronica.
E2 . Aojar los tornillos que jan
las barras Led a la envoltura
metálica.
E3 . Tirar las barras de led defectuosas.
F2 . Retirar la envoltura y
desconectar el Sistema
termoeléctrico
G2. Desconectar los cables y
conectar otra vez en la misma
posición (Consulte el diagram
de cableado)
E4 . Insertar las nuevas barras de led,
de modo que los Led coinciden
con los agujeros de la envoltura.
Volver a apretar y a conectar.
F3 . Desenroscar los dos tornillos que
jan el Sistema termoeléctrico a la
envoltura, y retirar el Sistema.
G3. Insertar la nueva tarjeta en el
espacio adecuado también con
los espaciadores de goma.
F4 . Insertar el Nuevo Sistema y
conectar.
G4. Apretar las tuercas hasta que los
botones pueden ser operados
desde la moldura exterior
En la pagina web www.exposrl.com están disponibles los siguientes documentos:
ESPAÑOL
Tipo de documento Ruta Nombre le
Diseño explotado www.exposrl.com >> área técnica >> Piezas y explotados QV52 ( EV )
Esquema eléctrico www.exposrl.com >> área técnica >> Esquemas eléctricos QV52 ( SE )
Manual de instrucciones www.exposrl.com >> área técnica >> Manuales de instrucciones QV52 ( MI )
