Exsys EX-1105-2 User manual

Kompatibilität: USB-C PD, Qualcomm Quick Carge 3.0, Qi-Charging
Stromversorgung: 100-240 VAC, Ein/Aus Schalter auf der Rückseite
Anschlüsse: 1x USB-C PD, 1x USB-A QC 3.0, 3x USB-A, 1x wireless (Qi)
Lieferumfang: EX-1105-2, Netzkabel
Zertifikate:
65

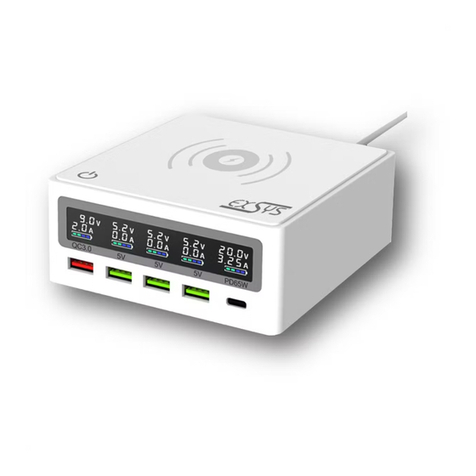

Die EX-1105-2 ist eine Multiport-Ladestation mit integriertem Wireless Charger und einer
Gesamtleistung von 130 W. Sie verfügt über drei USB-Anschlüsse mit jeweils 12 W zum Laden
von Smartphones und Tablets sowie einen Schnellladeanschluss für Quick Charge 3.0-
kompatible Geräte. Darüber hinaus lädt der USB-C Power Delivery (PD) Port mit einer Leistung
von 65 W sogar Notebooks/MacBooks. Nicht zuletzt können Qi-kompatible Smartphones, TWC-
Headsets etc. auf der Oberseite kabellos aufgeladen werden. Der Clou: Das Display zeigt für
jeden Port die aktuelle Ladespannung und den Ladestrom an.
1
BESCHREIBUNG & TECHNISCHE DATEN

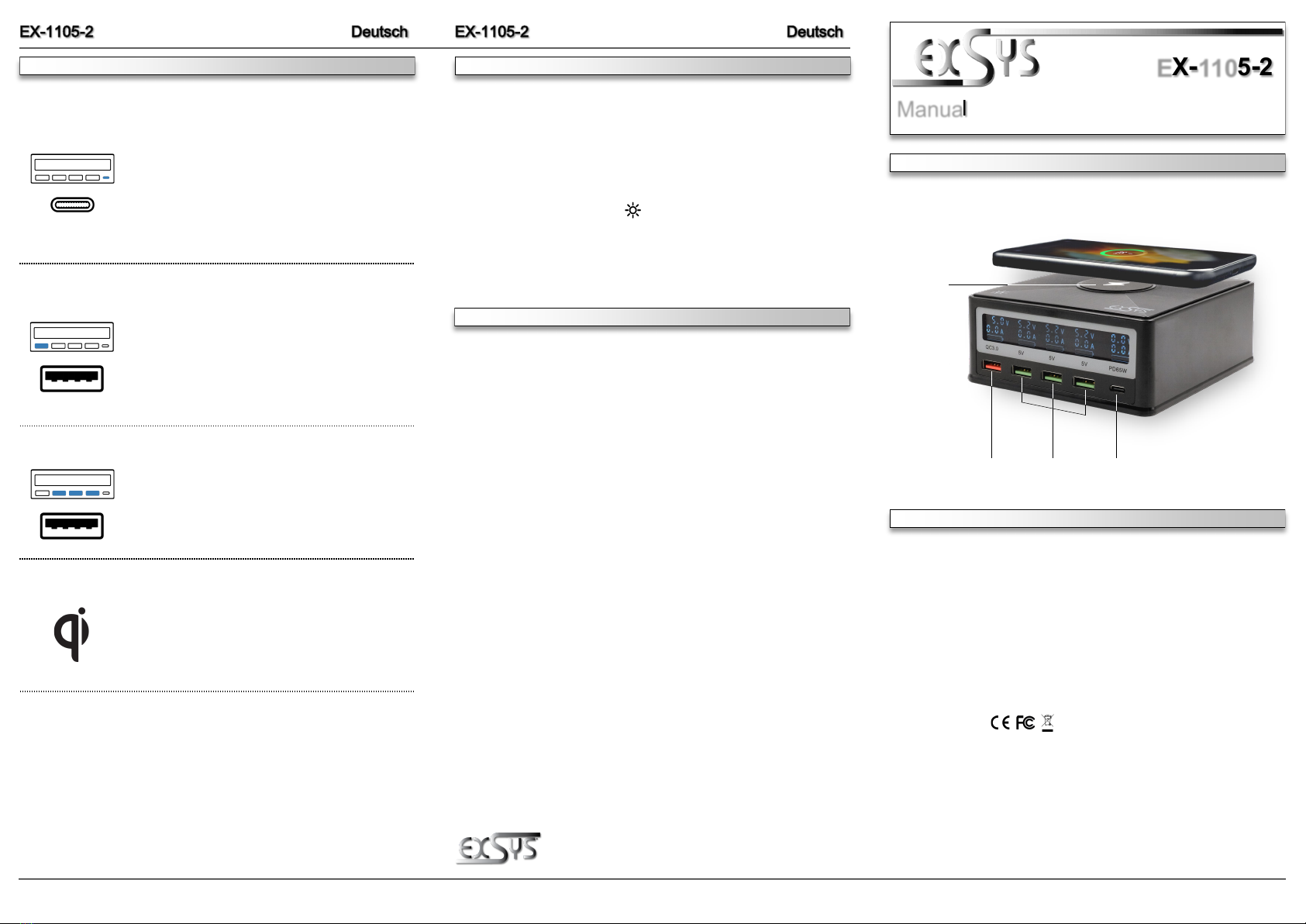

AUFBAU
Anleitung
Vers. 1.0, 29.01.24
EX-1105-2
HARDWARE INSTALLATION
CONNECTORS & LED'S
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
NOTICE & CLEANING
QC 3.0 18W USB 3x 12W USB-C PD 65W
Qi-Charger
10W
• Maximum power: 12 W / port
• Output voltage/current: 3x 5 V, 2.4 A
• Supports Power Delivery (PD)
• Maximum power: 65 W
• Output voltages/currents:
• 5 V, 3 A
• 9 V, 2 A
• 12 V 3 A
• 15 V, 3 A
• 20 V /3.25 A
Notice Power Delivery/QC 3.0
• Plug&Go: No manual settings necessary: Power Delivery and QC 3.0/2.0 automatically
adjusts voltage and power.
• Note that for efficient and optimized charging, PD (Power Delivery) or QC 3.0/2.0
function must be supported by your end device.
• Due to the large number of PD/QC-enabled devices with different firmware versions,
the function may not be fully supported.
USB-C connection:
Quick Charge USB Anschluss:
Standard USB Anschlüsse:
• Wireless charging of smartphones and other compatible
devices
• Maximum power: 10 W
Qi-Lader:
• Qualcomm Quick Charge 3.0 compatible
• Maximum power: 18 W
• Output voltages/currents:
• 5 V, 3 A
• 9 V, 2 A
• 12 V 1.5 A
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket.
Attention! Never use a moist or wet cloth for cleaning!
Please read the following installation instructions carefully.
1. Connect the charging station to a power outlet.
2. Switch on the charging station using the switch on the back.
3. Connect your devices to the corresponding port using a compatible cable.
4. The charging voltage and charging current can be read on the display.
5. The touch-sensitive button can be used to switch the display on/off.
Operate the product only from an approved power outlet. The socket outlet must be located
near the product and must be easily accessible.
When not in use, disconnect the product from the mains using the on/off switch or unplug the
mains cable from the socket.
It is normal for the charger to heat up during operation. We recommend not to use it in a closed
or unventilated environment.
In the event of a fault, e.g. due to overvoltage, overheating, etc., the display flashes and the EX-
1105-2 switches off. In this case, disconnect all cables to relieve the charger. After five minutes,
the charger resets automatically and can be put back into operation.

• Maximale Leistung: 12 W / Port
• Ausgangsspannung/-strom: 3x 5 V, 2.4 A
234
HARDWARE INSTALLATION
ANSCHLÜSSE
LAYOUT
Manual
EX-1105-2
• Unterstützt Power Delivery (PD)
• Maximale Leistung: 65 W
• Ausgangsspannungen/-ströme:
• 5 V, 3 A
• 9 V, 2 A
• 12 V 3 A
• 15 V, 3 A
• 20 V /3.25 A
Hinweise Power Delivery/QC 3.0
• Plug&Go: Keine manuellen Einstellungen notwendig: Durch Power Delivery und QC
3.0/2.0 werden Spannung und Leistung automatisch eingestellt.
• Beachten Sie, dass für effizientes und optimiertes Laden die PD (Power Delivery) oder
QC 3.0/2.0 Funktion von Ihrem Endgerät unterstützt werden muss.
• Bei der großen Menge an PD/QC-fähigen Endgeräten mit unterschiedlichen
Firmwareständen, kann es vorkommen, dass die Funktion nicht vollständig
unterstützt wird.
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
The EX-1105-2 is a multi-port charging station with an integrated wireless charger and a total
output of 130W. It has three USB ports with 12W each for charging smartphones and tablets as
well as a fast charging port for Quick Charge 3.0 compatible devices. In addition, the USB-C
Power Delivery (PD) port even charges notebooks/MacBooks with an output of 65 W. Finally, Qi
-compatible smartphones, TWC headsets etc. can be charged wirelessly on the top. The
highlight: the display shows the current charging voltage and charging current for each port.
DESCRIPTION & TECNICAL INFORMATION
Compatibility: USB-C PD, Qualcomm Quick Carge 3.0, Qi-Charging
Operating System: 100-240 VAC, on/off switch on the back
Connectors: 1x USB-C PD, 1x USB-A QC 3.0, 3x USB-A, 1x wireless (Qi)
Extent of Delivery: EX-1105-2, power cord
Certificates:
USB-C Anschluss:
Quick Charge USB Anschluss:
Standard USB Anschlüsse:
• Kabelloses Laden von Smartphones und anderen
kompatiblen Geräten
• Maximale Leistung: 10 W
Qi-Lader:
• Qualcomm Quick Charge 3.0 kompatibel
• Maximale Leistung: 18 W
• Ausgangsspannungen/-ströme:
• 5 V, 3 A
• 9 V, 2 A
• 12 V 1.5 A
Betreiben Sie das Produkt nur an einer dafür zugelassenen Steckdose. Die Steckdose muss in
der Nähe des Produktes angebracht und leicht zugänglich sein.
Trennen Sie das Produkt bei Nichtgebrauch mittels des Ein-/ Ausschalters vom Netz oder
ziehen Sie die Netzleitung aus der Steckdose.
Es ist normal, dass sich das Ladegerät im Betrieb erwärmt. Wir empfehlen, es nicht in einer
geschlossenen oder unbelüfteten Umgebung zu verwenden.
Bei einer Störung z.B. durch Überspannung, Überhitzung etc. blinkt die Anzeige und die EX-
1105-2 Ladestation schaltet sich ab. Ziehen Sie in diesem Fall sämtliche Kabel ab, um die
Ladestation zu entlasten. Nach fünf Minuten setzt sich das Ladegerät automatisch zurück und
kann wieder in Betrieb genommen werden.
HINWEISE & REINIGUNG
Beachten Sie bitte die folgenden Installationshinweise.
1. Schliessen Sie die Ladestation an einer zugelassenen Steckdose (110 - 240 V)
2. Schalten Sie die Ladestation mit dem Schalter auf der Rückseite ein.
3. Verbinden Sie Ihre Geräte mit einem kompatiblen Kabel mit dem entsprechenden An-
schluss.
4. Auf dem Display kann die Ladespannung und der Ladestrom abgelesen werden.
5. Mit der berührungssensitiven Taste kann die Displayanzeige ein-/ausgeschaltet
werden.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
QC 3.0 18W USB 3x 12W USB-C PD 65W
Qi-Charger
10W
Vers. 1.0, 29.01.24
