EZ Clean AEZ31023 User manual

15 in. Surface Cleaner Attachment
AEZ31023
WARNING:
To reduce the risk of injury, user must read and understand
the operator’s manual for their pressure washer before us-
ing this accessory. To reduce the risk of injury or property
damage, spray the pressure stream in a safe direction to
ensure proper connection of all accessories before starting
any cleaning project. Fits most pressure washers. Ensure
compatibility and proper fit before using this accessory.
Wear eye protection with side shields marked to comply
with ANSI Z87.1. Risk of fluid injections; do not point at
people, pets, electrical devices or the unit itself. Turn off the
pressure washer before changing or adjusting accessories.
For cold water use only. Save these instructions. Refer to
them frequently and use them to instruct other users. If you
loan someone this tool, loan them these instructions also.
PRODUCT SPECIFICATIONS
Connections ..................................1/4 in. Quick Connect Plug
Deck Width...................................................................... 15 in.
Maximum Pressure..................................................... 3300 psi
Maximum Water Flow.....................................................3 gpm
Maximum Water Temperature .........................................140°F
Weight ........................................................................ 4.75 lbs.
INSTALLING THE SURFACE CLEANER ON
THE SPRAY WAND

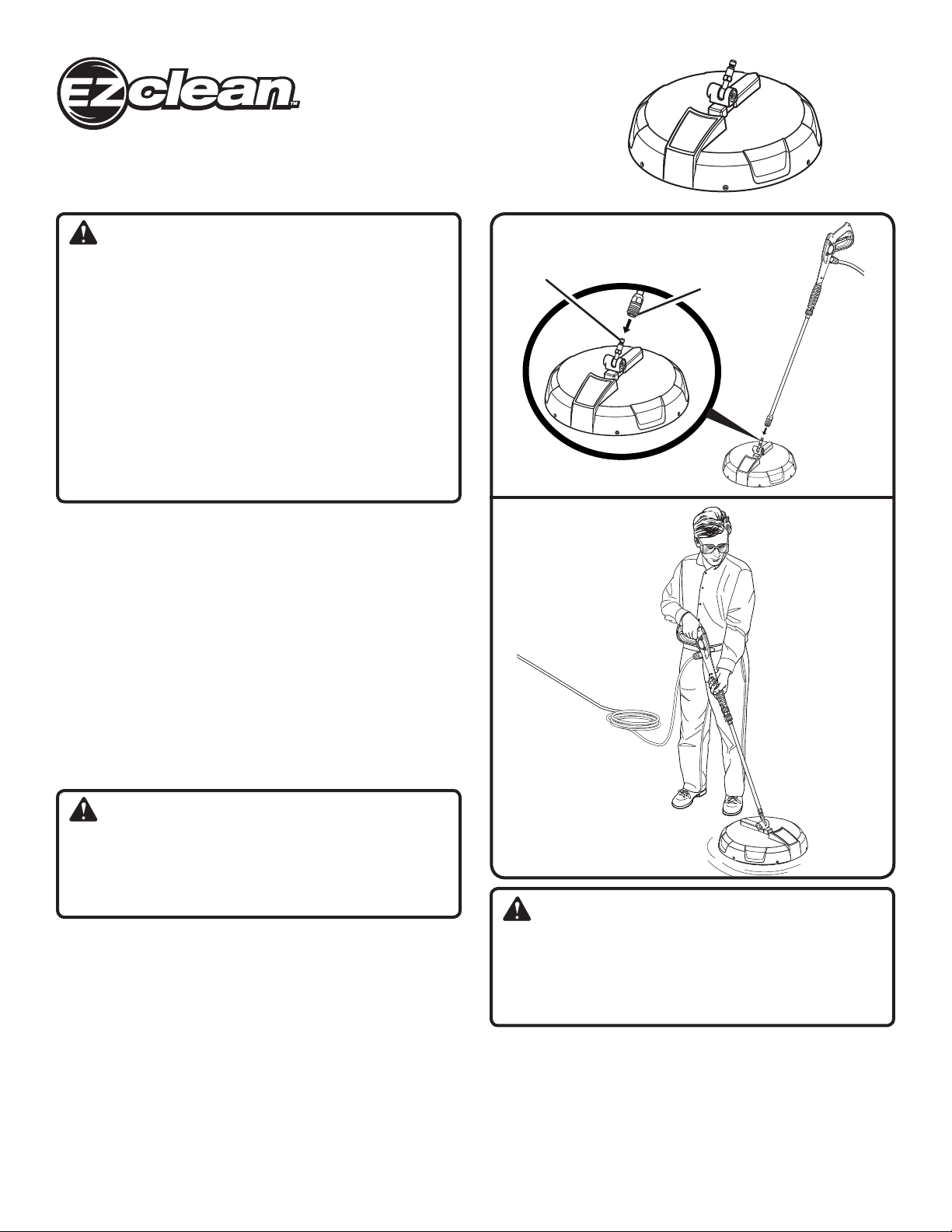

See Figure 1.
Insert the surface cleaner inlet plug into the spray wand quick
connect coupler and secure.
WARNING:
To reduce the risk of injection or injury, only use the surface
cleaner on flat, horizontal surfaces. Never lift the surface
cleaner from the cleaning surface while operating the pres-
sure washer.
USING THE SURFACE CLEANER
See Figure 2.
nOnce the surface cleaner is installed, connect the hose to
the pressure washer as described in your pressure washer
manual.
nStart the pressure washer as described in your pressure
washer manual.
nWalk slowly behind the cleaning deck, cleaning as you go.
NOTE: If striping or swirling occurs, slow your pace. If strip-
ing or swirling continues, the surface cleaner nozzle(s) may
be clogged. See Nozzle Maintenance for how to clean the
nozzles.
Fig. 1
INLET
PLUG
Fig. 2
QUICK CONNECT
COUPLER
WARNING:
Striking any raised obstacle while using the surface cleaner
will damage the unit. If contact does occur and causes
vibration when operating the pressure washer, stop and
discontinue use. Continuing to operate the unit could result
in serious injury or damage to the unit.
NOTE: See figure 3 for the location of the spray bar.
NOZZLE MAINTENANCE
See Figure 3.
When shipped, two nozzles are pre-assembled to the surface
cleaner. These nozzles are appropriate for use with pressure
washers operating at 2300 to 3300 psi with a maximum flow
rate of 3.0 gpm.

Excessivepumppressure(a pulsingsensation feltwhile squeez-
ing the trigger and/or a higher vibration in the surface cleaner)
may be the result of a clogged or dirty nozzle.
nTurn off the pressure washer and shut off the water
supply. With the surface cleaner on the ground, pull trigger
to release water pressure.
nDisconnect surface cleaner from spray wand.
nUsing a straightened paper clip or nozzle cleaning tool (not
provided), free any foreign materials clogging or restricting
the nozzle.
nUsing a garden hose, flush debris out of nozzle by back
flushing (running the water through the nozzle backwards
or from the outside to the inside).
NOTE: Never point the spray bar at your face.
nReconnect the surface cleaner to the spray wand.
nTurn on the water supply and start the pressure washer.
CHANGING THE HIGH PRESSURE FILTER
See Figure 4.
Once you have cleaned the deck nozzles, if the water still doesn’t
flow freely from the spray bar, it may be necessary to replace
the high pressure filter.
To replace the filter:
nDisconnect the surface cleaner from the spray wand.
nPlace a flathead screwdriver in the cleaning deck inlet plug.
The slot in the top of the filter will cause it to turn so it can
be lifted out of the machine.
nOnce the filter is removed from the inlet plug, replace it with
a new filter (not included).
nUsing a flat head screwdriver, turn the filter until it can no
longer be seen over the top of the inlet plug.
REPLACEMENT PARTS
The following replacement parts may be ordered by calling our
customer service department at 1-800-242-4672:
Brush Skirt..............................................................518752001
Inlet Plug.................................................................678557001
High Pressure Filter ................................................308103010
CALIFORNIA PROPOSITION 65
WARNING:
This product and substances that may become airborne
from its use may contain chemicals, including lead, known
to the State of California to cause cancer, birth defects, or
other reproductive harm. Wash hands after handling.
Fig. 3
Fig. 4
SPRAY
BAR
TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.
1428 Pearman Dairy Road
Anderson, SC 29625
1-800-242-4672
STRAIGHTENED
PAPER CLIP
NOZZLE
988000-944
1-10-12 (REV:01)
HIGH PRESSURE
FILTER
CLEANING DECK
INLET PLUG

Accessoire de 381 mm (15 po)
pour nettoyeur de surface
AEZ31023
AVERTISSEMENT :
Pour réduire les risques de blessure, l’utilisateur doit lire et
comprendre le manuel d’utilisation de sa laveuse à pression
avant de l’utiliser. Pour réduire les risques de blessures ou de
dommages matériels, diriger le jet dans une direction sécuritaire
pour vérifier que tous les accessoires sont bien branchés avant
de commencer le nettoyage. Convient à la plupart des laveuses
à pression. S’assurer que l’accessoire est compatible et qu’il
est bien installé avant de l’utiliser. Porter une protection oculaire
avec écrans latéraux certifiée conforme à la norme ANSI Z87.1.
Risque d’éclaboussures ; ne pas diriger vers des personnes,
des animaux, des appareils électriques ou vers la laveuse.
Éteindre la laveuse à pression avant de changer ou d’ajuster
un accessoire. Utilisation à l’eau froide seulement. Conserver
ces instructions. Les consulter fréquemment et les utiliser pour
instruire les autres utilisateurs. Si cet outil est prêté, il doit être
accompagné de ces instructions.
FICHE TECHNIQUE
Connexions ......................... Raccord rapide de 6,35 mm (1/4 po)
Largeur du plateau ............................................... 381 mm (15 po)
Pression maximale ..........................................................3 300 psi
Débit d’eau maximal 11,4 l (3 gal) par minute
Température maximale de l’eau .............................. 60 °C (140 °F)
Poids ....................................................................2,15 kg (4,75 lb)
INSTALLATION DU NETTOYEUR DE SURFACE
SUR LA LANCE D’ARROSAGE
Voir la figure 1.
Insérer le connecteur du nettoyeur de surface dans le coupleur
rapide de la lance d’arrosage, et fixer solidement le tout.
AVERTISSEMENT :
Pour réduire le risque d’éclaboussures ou de blessures, utiliser
uniquement le nettoyeur de surface sur une surface plane et
horizontale. Toujours diriger le nettoyeur de surface sur la
surface à nettoyer pendant l’utilisation de la laveuse à pression.
UTILISATION DU NETTOYEUR DE SURFACE
Voir la figure 2.
nUne fois le nettoyeur de surface installé, brancher le tuyau
flexible à la laveuse à pression, tel que décrit dans le manuel
de la laveuse à pression.
n Mettreenmarchelalaveuseàpression,telquedécritdansle
manuel d’utilisation de la laveuse à pression.
n Marcherlentementderrièrelejetdenettoyageetnettoyeren
avançant.
NOTE : Si des marques ou des tourbillonnements apparaissent,
réduirelavitessedetravail.Sileproblèmepersiste,lesbuses
du nettoyeur de surface peuvent être obstruées. Consulter la
section sur l’entretien de la buse pour apprendre comment
nettoyer les buses.
CONNECTEUR COUPLEUR
RAPIDE
AVERTISSEMENT :
Si le nettoyeur de surface heurte un obstacle surélevé, l’unité
risque d’être endommagée. Si un tel contact se produit et
entraîne des vibrations au moment d’employer la laveuse à
pression, arrêter l’appareil et cesser l’utilisation. Poursuivre
cette utilisation peut entraîner des blessures graves ou causer
des dommages importants à l’unité.
NOTE : Examiner la figure 3 pour connaître l’emplacement de la
barre de pulvérisation.
ENTRETIEN DE LA BUSE
Voir la figure 3.
Au moment de l’expédition, deux buses ont été assemblées
préalablement sur le nettoyeur de surface. Ces buses conviennent
à des laveuses à pression qui fonctionnent à une pression de 2 300
à 3 300 psi et qui délivrent un débit maximal de 11,4 l (3 gal) par
minute.
Fig. 1
Fig. 2

TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.
1428 Pearman Dairy Road,
Anderson, SC 29625, États-Unis
1-800-242-4672
Si la buse est bouchée ou sale, cela peut créer une pression
excessive au niveau de la pompe (une vibration est ressentie en
appuyant sur la gâchette et/ou une vibration plus importante sur
la surface de la pompe).
nÉteindre la laveuse à pression et couper l’alimentation en
eau. Placer le nettoyeur de surface sur le sol et appuyer sur la
gâchette pour relâcher la pression d’eau.
nDébrancherlenettoyeurdesurfacedelalanced’arrosage.
nÀ l’aide d’un trombone droit ou d’un outil pour nettoyer les
buses(nonfourni),retirertoutematièreétrangèreengorgeant
ou obstruant la buse.
nÀl’aided’untuyaudejardin,retirerlesdébrissetrouvantdans
la buse en effectuant un rinçage à contre-courant (rincer la buse
uniquement avec de l’eau en laissant celle-ci couler en sens
inverse ou de l’extérieur vers l’intérieur).
NOTE : Ne jamais diriger la barre de pulvérisation vers le visage.
nBrancherde nouveau lenettoyeur desurface sur lalance
d’arrosage.
nOuvrir l’alimentation en eau et mettre en marche la laveuse à
pression.
CHANGEMENT DU FILTRE HAUTE PRESSION
Voir la figure 4.
Une fois les buses nettoyées, si l’eau continue à ne pas circuler
librement dans la barre de pulvérisation, il peut être nécessaire de
remplacer le filtre haute pression.
Pour remonter du filtre :
nDébrancher le nettoyeur de surface de la lance d’arrosage.
nPlacer un tournevis à tête plate dans la fiche d’entrée du plateau
de nettoyage. La fente située sur le dessus du filtre fait en
sorte que celui-ci pivote de façon à pouvoir être tiré hors de la
machine.
nUne fois le filtre retiré de la fiche, le remplacer par un nouveau
filtre (non inclus).
nÀ l’aide d’un tournevis à tête plate, tourner le filtre jusqu’à ce
que l’on ne puisse plus l’apercevoir au-dessus de la partie
supérieure de la fiche d’entrée.
PIÈCES DE REMPLACEMENT
Ilestpossibledecommanderlespiècesderemplacementsuivantes
encommuniquantpartéléphoneavecleserviceàlaclientèleau
1-800-242-4672.
Jupe de la brosse.........................................................518752001
Connecteur...................................................................678557001
Filtre haute pression.....................................................308103010
PROPOSITION 65 DE LA CALIFORNIE
AVERTISSEMENT :
Ce produit ainsi que les substances rejetées dans l’air à la suite
de son utilisation peuvent contenir des produits chimiques,
notamment du plomb qui, selon l’État de la Californie, peuvent
causer le cancer, des anomalies congénitales et d’autres
dommagesausystèmereproducteur.Bienselaverlesmains
aprèstoutemanipulation.
988000-944
1-10-12 (REV:01)
TROMBONE
DROIT
BUSE
FILTRE HAUTE
PRESSION
PRISE DE
NETTOYER LE
FILTRE D’ARRIVÉE
D’EAU
BARRE DE
PULVÉRISATION
Fig. 3
Fig. 4

Accesorio para limpiador de superficie
de 381 mm (15 pulg.)
AEZ31023
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador de la lavadora de presión
antes de usar este accesorio. Para reducir el riesgo de lesiones o
daños a la propiedad, rocíe el chorro de presión en una dirección
segura para asegurar que la conexión de todos los accesorios
sea correcta antes de utilizar la unidad. Para la mayoría de las
lavadoras de presión. Antes de usar el accesorio, asegúrese de
que sea compatible y se ajuste correctamente. Use protección
ocular con protección lateral con la marca de cumplimiento
de la norma ANSI Z87.1. Riesgo de inyección por fluidos; no
apunte a personas, a mascotas, a dispositivos eléctricos o
a la unidad misma. Apague la lavadora de presión antes de
cambiar o ajustar los accesorios. Sólo para uso con agua
fría. Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otros usuarios. Si presta a alguien esta
herramienta, facilítele también estas instrucciones.
ESPECIFICACIONES DEL PRODUCTO
Conexiones ...................enchufe de conexión rápida de 6,35 mm
(1/4 pulg.).
Ancho de la plataforma .....................................381 mm (15 pulg.)
Presión máxima...........................................22 753 kPa (3300 psi)
Flujo máximo de agua........................................ 11,4 lpm (3 gpm)
Temperatura máxima del agua................................. 60°C (140 °F)
Peso .....................................................................2,15 kg (4,75 lb)
INSTALACIÓN DEL LIMPIADOR DE
SUPERFICIE EN EL TUBO ROCIADOR
Vea la figura 1.
Introduzca la clavija de entrada del limpiador de superficie en el
collarín accionado por resorte del tubo rociador y ajústelos.
ADVERTENCIA:
Para reducir el riesgo de inyección o lesión, sólo utilice la unidad
de limpieza sobre superficies planas y horizontales. Nunca
levante la unidad de limpieza de la superficie de limpieza al
utilizar la lavadora a presión.
USO DEL LIMPIADOR DE SUPERFICIE
Vea la figura 2.
nUna vez que el limpiador de superficies esté instalado, conecte
la manguera a la lavadora de presión según lo descrito en el
manual de su lavadora de presión.
n Enciendalalavadoradepresióncomosedescribeenelmanual
de su lavadora.
n Caminelentamentedetrásdelacubiertaqueselimpia.Limpie
a medida que avanza.
NOTA: Si la unidad marca rayas o gira en espiral, reduzca la
velocidad. Si la unidad sigue marcando rayas o girando en
espiral, la(s) boquilla(s) del limpiador de superficie pueden
obstruirse. Consulte la sección de mantenimiento de las
boquilas para saber cómo limpiar las boquillas.
CLAVIJA DE ENTRADA
DE LA UNIDAD
Fig. 2
COLLARIN ACCÍONADO
POR RESORTE
ADVERTENCIA:
Golpear cualquier obstáculo por sobre el nivel del piso con la
unidad de limpieza dañará la unidad. Si hay contacto y causa
vibración al operar la lavadora de presión, deténgala y suspenda
su uso. Continuar operando la unidad podría provocar lesiones
o daños graves a esta.
NOTA: Vea la figura 3 para conocer la ubicación del tubo rociador.
MANTENIMIENTO DE LAS BOQUILAS
Vea la figura 3.
Antes del envío, dos boquillas están prearmadas en el limpiador de
superficie.Estasboquillassonútilesparausarseconlavadorasa
presión de entre 2300 y 3300 psi con una velocidad de flujo máxima
de 11,4 lpm (3 gpm).
Sila bombatiene una presión excesiva (unasensación depulsación
que se siente al oprimir el gatillo y/o una vibración más alta en el
limpiador de superficies) es posible que la boquilla esté tapada
o sucia.
Fig. 1
Fig. 2

TECHTRONIC INDUSTRIES NORTH
AMERICA, INC.
1428 Pearman Dairy Road
Anderson, SC 29625 USA
1-800-242-4672
nApague la lavadora de presión y cierre el suministro de agua.
Apunte la boquilla hacia una dirección segura y oprima el gatillo
para purgar el agua.
nDesconecte el limpiador de superficie del tubo rociador.
nCon un clip para papel abierto o una herramienta para
limpiar boquillas (no viene incluida), libere la boquilla de las
obstrucciones producidas por material extraño.
nCon una manguera de jardín expulse de la boquilla toda la
basura presente con un contraflujo (haciendo pasar hacia atrás
agua por la boquilla, o sea del exterior hacia el interior.
NOTA: Nunca coloque el tubo rociador en dirección al rostro.
nVuelva a conectar el limpiador de superficie en el tubo rociador.
nAbra el suministro de agua y encienda la lavadora de presión.
LIMPIEZA DEL FILTRO DE ALTA PRESIÓN
Vea la figura 4.
Una vez que usted ha limpiado las boquillas de la unidad, si el
agua todavía no fluye libremente de la tubo rociador, puede ser
necesario para reemplazar el filtro de alta presión.
Reinstalar el filtro:
nDesconecte el limpiador de superficie del tubo rociador.
nColoque un destornillador de punta plana en el clavija de entrada
delaunidaddelimpieza.Laranuraenlacimadelfiltrocausará
que gire tan puede ser sacado de la máquina.
nUna vez que el filtro es quitado del clavija de entrada, lo reem-
place con un nuevo filtro (no incluido).
nUtilizar un destornillador de punta plana, gira el filtro hasta que
pueda ya no es visto sobre la cima del clavija de entrada.
PIEZAS DE REPUESTO
Lassiguientespiezasderepuestopuedensolicitarsesisecomunica
connuestrodepartamentodeservicio de atenciónal clientellamando
al 1-800-242-4672:
Cepillo ..........................................................................518752001
Clavija de entrada de la unidad....................................678557001
Filtro de alta presión.....................................................308103010
CALIFORNIA - PROPUESTA DE LEY NÚM. 65
ADVERTENCIA:
Esteproductoysustanciasquepuedanllegaraseraerotrans-
portadas por su uso pueden contener sustancias químicas
(por ejemplo, plomo) consideradas por el estado de California
como causantes de cáncer, defectos de nacimiento u otras
alteraciones reproductivas. Lávese las manos después de
utilizar el aparato.
988000-944
1-10-12(REV:01)
CLIP PARA
PAPEL ABIERTO
BOQUILLA
TUBO
ROCIADOR
FILTRO DE ALTA
PRESIÓN
CLAVIJA DE ENTRADA DE
LA UNIDAD DE LIMPIEZA
Fig. 3
Fig. 4
