Fagor 3LVF-620M User manual

 

LAVAVAJILLAS
DISHWASHER
LAVA-LOUÇAS
PT
ES
EN
¡Lea detenidamente este manual antes de usar el aparato!
O aparelho apenas deve ser iniciado após tomar conhecimento do manual!
Before using the appliance, please carefully read this manual!

Manual de instruções Instruction manual
PT
ES
EN



ECOLOGÍA EN PRÁCTICA......................................................................................................................3
DESEMBALAJE.......................................................................................................................................4
RETIRO DE USO.....................................................................................................................................4
INFORMACIÓNBÁSICA...........................................................................................................................5
DECLARACIÓN DEL FABRICANTE.........................................................................................................5
SEGURIDAD Y MARCAS EN ETIQUETAS DE LA ROPA.........................................................................6
INSTALACIÓN DE APARATO.................................................................................................................13
CONOCE SU APARATO.........................................................................................................................16
PREPARACIÓN DEL APARATO PARATRABAJAR................................................................................19
CARGA DEL LAVAVAJILLAS CON PLATOSY VASOS...........................................................................25
ENCENDIDO DE APARATOY SELECCIÓN DE PROGRAMA...............................................................30
LIMPIEZAY CONSERVACIÓN...............................................................................................................32
CÓDIGOS DE ERRORESY FUNCIONAMIENTO EN CASO DE AVERÍA..............................................35
ES- TABLA DE CONTENIDOS
EN- TABLE OF CONTENTS
PT- ÍNDICE
ECOLOGIAEMPRÁTICA.......................................................................................................................41
DESEMPACOTAMENTO........................................................................................................................42
ELIMINAÇÃO DE APARELHOS GASTOS..............................................................................................42
INFORMAÇÕESBÁSICAS.....................................................................................................................43
DECLARAÇÃODOFABRICANTE..........................................................................................................43
INDICAÇÕES RELATIVA S Ã UTILIZAÇÃO SEGURA ..........................................................................44
INSTALAÇÃO DO APARELHO...............................................................................................................51
CONHEÇA O SEU APARELHO..............................................................................................................54
PREPARAÇÃO DO APARELHO PARA A UTILIZAÇÃO..........................................................................57
CARREGAMENTO COM LOUÇA...........................................................................................................63
LIGAMENTO DO APARELHO E SELECÇÃO DO PROGRAMA.............................................................68
LIMPEZA E MANUTENÇÃO...................................................................................................................70
CÓDIGOS DE ERROS E PROCEDIMENTO EM CASO DE AVARIA......................................................73
ECOLOGY IN PRACTICE.......................................................................................................................78
UNPACKING...........................................................................................................................................79
DISPOSAL OF OLD APPLIANCE...........................................................................................................79
BASICINFORMATION............................................................................................................................80
MANUFACTURER’SDECLARATION.....................................................................................................80
SAFETY INSTRUCTIONS FOR USE ....................................................................................................81
FEATURES AND COMPONENTS.........................................................................................................90
PREPARE THE APPLIANCE FOR OPERATION.....................................................................................93
LOAD DISHES INTO DISHWASHER......................................................................................................99
TURN ON THE APPLIANCE AND SELECT PROGRAMME.................................................................104
CLEANING AND MAINTENANCE........................................................................................................106
ERROR CODES AND TROUBLESHOOTING......................................................................................109

3
Desde hace muchos años Fagor consecuentemente realiza la política pro ecológica.
El cuidado del medio ambiente es para nosotros igual de importante como la aplicación de tecno-
logías modernas.
El desarrollo de tecnología hizo que también nuestras fábricas se hicieran más amigables para
el medio ambiente – en la fabricación se usa menos agua, menos energía eléctrica y menos
residuos y desechos.
También nosotros prestamos mucha atención en los materiales usados en la producción. Nos es-
forzamos en seleccionar solamente los que no contienen sustancias nocivas y permiten reciclaje
y neutralización de equipo después de su uso.
ECOLOGÍA EN PRÁCTICA

4

El aparato ha sido asegurado contra daños
antes del transporte. Después de desem-
balar el dispositivo les rogamos eliminen
los elementos del embalaje de forma que
no sea nociva para el medio ambiente.
Todos los materiales empleados para em-
balar no son nocivos para el medio ambien-
te, en un 100% sirven para ser reciclados y
llevan símbolos respectivos.
¡Advertencia! Los materiales de embalaje (saquitos de po-
lietileno, trozos de poliuretano, etc.) deben ser guardados
lejos del alcance de niños a la hora de desembalar.

Este aparato está marcado con el símbo-
lo de contenedor para desechos tachado,
según la Directiva Europea 2012/19/CE.
Dicho símbolo informa que este aparato,
pasado el periodo de su uso, no debe ser
eliminado junto con los demás desechos
procedentes de hogares.
El usuario está obligado a devolverlo a un
lugar destinado para recoger el equipo eléctrico y electró-
nico gastado. Las entidades que realizan la recogida, inclu-
yendo los puntos locales de recogida, tiendas, y entidades
municipales, crean un sistema adecuado que permite la de-
volución de estos aparatos.
El adecuado uso del equipo eléctrico y electrónico gasta-
do ayuda a evitar las consecuencias que son nocivas para
humanos y para el medio ambiente procedentes de la pre-
sencia de componentes peligrosos e inadecuado almace-
namiento y procesamiento de estos dispositivos.

5


Declaración del fabricante
El fabricante declara con la presente que el producto cumple los requisi-
tos esenciales de las siguientes directivas europeas:
• directiva de baja tensión 2014/35/ЕC
• directiva de compatibilidad electromagnética 2014/30/ЕC
• directiva de diseño ecológico 2009/125/EC
• directiva RoHS 2011/65/EC
y por lo tanto el producto fue marcado y tiene declaración de con-
formidad compartida a las entidades que supervisan el mercado.
Antes de conectar el enchufe del lavavajillas a la caja de alimentación y
antes de empezar la explotación lean con cuidado el manual entero de uso
e instalación. Las instrucciones incluidas en el manual le ayudarán evitar el
riesgo de lesionar el cuerpo y dañar el dispositivo. La documentación del
lavavajillas debe ser guardada en un lugar seguro para el uso correcto y
eventuales consultas.
El presente manual fue preparado para diferentes aparatos y algunas de
las funciones descritas en él pueden no referirse al aparato que tienen
Ustedes.



 Compruebe el aparato para los da-
ños de transporte.No instales nunca
ni uses aparato dañado. En caso
de duda les rogamos se pongan en
contacto con el vendedor.
 Véase las Notas referentes a la ins-
talación (abajo).

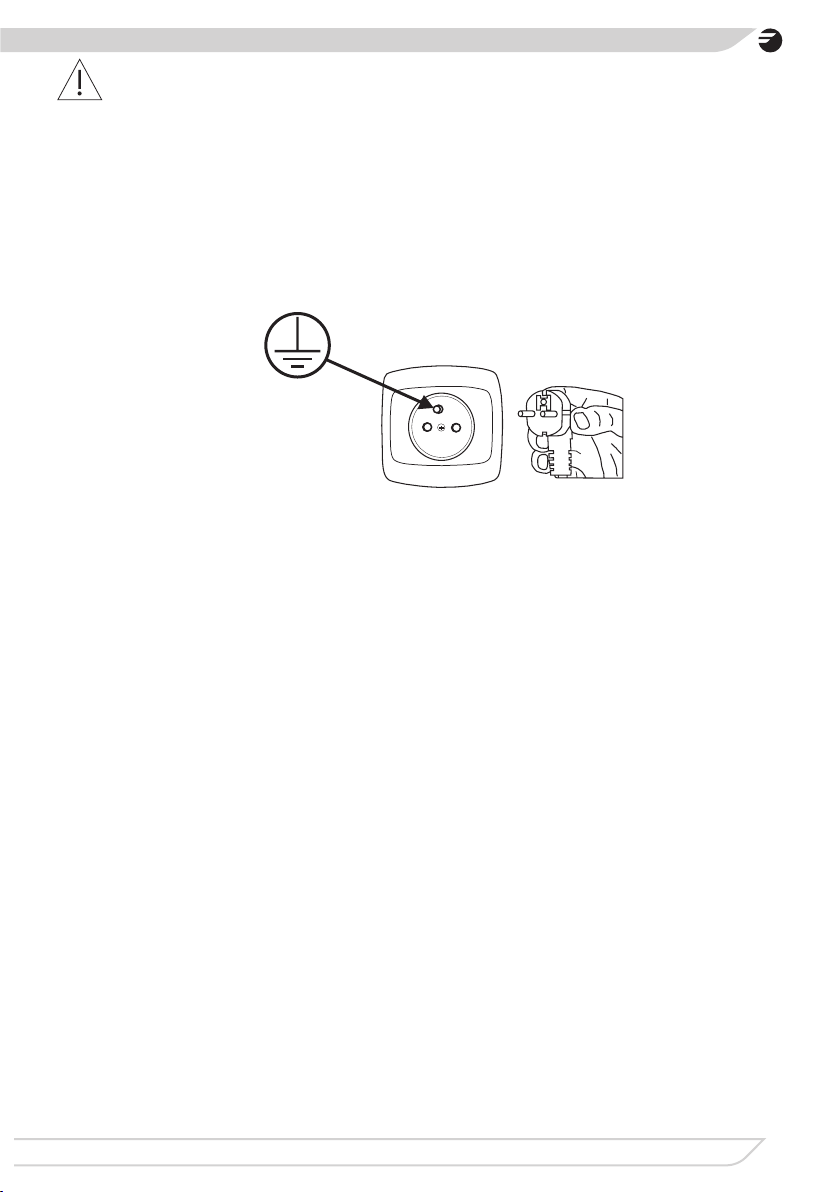

Encargue la instalación del sistema
de toma a tierra al electricista cua-
licado.
El fabricante no se responsabilizará
de cualquier daño ocasionado a
consecuencia del empleo de apa-
rato sin toma a tierra.
Antes de encender el aparato com-
pruebe que los datos que se en-
cuentran en la tabla nominal sean
conformes con la red eléctrica local.
Para el periodo de instalación des-
conecte el lavavajillas de la electri-
cidad.
Siempre use el enchufe original su-
ministrado con el aparato.
No conecte el aparato a la red
eléctrica por medio del cable de
extensión. Los cables de extensión
no garantizan seguridad suciente
(por ejemplo, pueden calentarse).
Después de instalar el aparato, el
enchufe deberá ser fácilmente ac-
cesible.

7
 El presente aparato solo puede
ser usado por niños mayores
de 8 años y por personas con
capacidades físicas y mentales
reducidas y personas sin expe-
riencia ni conocimientos sobre
el aparato, si están supervisadas
o han sido instruidas sobre su
uso de manera segura, de modo
que comprendan los riesgos que
conlleva. Los niños no deben ju-
gar con el aparato. Los niños no
deben encargarse de la limpieza
y el mantenimiento del aparato sin
supervisión.
Debe mantener alejados a los
niños menores de 3 años sin el
cuidado de los adultos.
 No permita a los niños que jue-
guen con el aparato.
Los detergentes para lavavajillas
pueden ser cáusticos para ojos,
boca y garganta. Lea las notas
referentes a la seguridad puestas
por los fabricantes de detergen-
tes.
Nunca deje a los niños sin vigilan-
cia cuando el aparato está abierto.
Pueden quedar allí los restos de
detergentes.

8
 El agua en el lavavajillas no es
potable.El peligro de lesiones por
parte de los agentes cáusticos.
A la hora de abrir la puerta durante
el funcionamiento de un programa
hay que prestar atención teniendo
en cuenta la alta temperatura de
agua.
Siempre coloque los objetos lar-
gos/agudos (por ejemplo, tene-
dores, cuchillos) en la cesta para
cuchillería, dirigidos con el pico
hacia abajo o horizontalmente
en la cesta de arriba para evitar
eventuales daños.
 Use el aparato solamente en casa
para la siguiente actividad: lavar
platos.
No use disolventes químicos en
el aparato; existe peligro de ex-
plosión.
No se siente ni pise la puerta
abierta ni ponga en ella objetos
pesados. El aparato puede caer-
se.
No abra la puerta cuando el apa-
rato está funcionando.Puede salir
agua caliente o vapor.
No deje la puerta abierta porque
puede crear peligro.
El uso de un lavavajillas domés-
tico normalmente consume me-
nos energía y agua que el lavado
manual.

9
 Encargue las reparaciones y modi-
caciones del aparato solamente a los
empleados calicados del servicio de
mantenimiento.
En caso de problemas o reparacio-
nes, desconecte el aparato de la red
eléctrica:
Desconecte el aparato sacando el
enchufe,
Desconecte el fusible.
No tire el cable sino el enchufe.Cierre
la admisión de agua.
 Para ahorrar energía y agua, antes
de meter los platos en el lavavajillas
hay que enjuagar los restos de las
comidas. Encender el lavavajillas
completamente cargado.
No introduzcan en el aparato platos
con restos de comida.
El programa del lavado preliminar
se debe usar solamente cuando sea
necesario.
Meta escudillas y vasos en el aparato
con el fondo hacia arriba.
No meta en el aparato los vasos no
destinados para lavar en el lavavaji-
llas y no rellene demasiado el lava-
vajillas.
Si se carga el lavavajillas doméstico
con la capacidad indicada por el fa-
bricante, se ahorrará energía y agua.
No se recomienda enjuagar pre-
viamente la vajilla a mano, ya que
esto aumenta el consumo de agua
y energía.


  
 Ceniceros, restos de velas, pastas para limpiar, pinturas, substancias
químicas, fundiciones de hierro;
Tenedores, cucharas y cuchillos
con mango de madera, de cuerno,
de marl o de nácar; elementos
pegados, objetos contaminados
con agente abrasivo, ácido o
base.
Los vasos de plástico que no re-
sistan a las altas temperaturas,
recipientes de cobre o de estaño;
Objetos de aluminio y de plata
(pueden sufrir cambios de color,
hacerse opacos).
Algunos tipos delicados de vi-
drio, porcelana con impresiones
decorativas porque pierden el
color incluso con el primer lavado;
algunos vasos de cristal porque
pierden transparencia, cuchillería
pegada que no resiste a la activi-
dad de la alta temperatura, copas
de cristal de plomo, planchas para
cortas, objetos de bra sintética;
Los objetos susceptibles a imbi-
bición o estropajos de cocina no
se deben lavar en el lavavajillas.
En e futuro, antes de la compra
hay que prestar atención en que
los vasos son adecuados para
lavar en el lavavajillas.

11
RECICLAJE Los embalajes y algunas partes de
aparato son fabricados de materiales
que sirven para ser reciclados.En ellos
se encuentra el símbolo de reciclaje y
la información sobre el tipo de material.
Antes de empezar el uso del aparato
hay que eliminar el embalaje y reciclar-
lo conforme con las leyes.

El embalaje puede ser peligroso para
niños.
Los materiales que sirven para ser uti-
lizados de nuevo pueden ser devueltos
al lugar de compra de residuos. La
información adicional se puede conse-
guir de las autoridades locales y en los
puntos de reciclaje de residuos.


ECHAR A LA CHATARRA
 Los plásticos empleados en el aparato sirven para volver a usar
conforme con los símbolos que
contienen. Gracias al uso reite-
rado, uso de materiales u otras
formas de empleo de aparatos
usados Ustedes contribuyen en
la protección del medio ambiente.
La administración municipal infor-
ma sobre el respectivo punto de
eliminación de aparatos gastados.
Les agradecemos la participa-
ción a la protección del medio
ambiente.
Para evitar peligros durante el
transporte hay que imposibilitar
el uso de aparato.
Hay que desconectar el enchufe
y cortar el cable de alimentación.
Además, hay que dañar la cerra-
dura de la puerta.

13
En la selección del lugar de instalación hay que tener en cuenta el lugar donde se puede meter y
sacar fácilmente los vasos del lavavajillas.
No coloque el aparato en la habitación donde la temperatura puede bajar por debajo de 0°C.
Antes de instalar, desembale el aparato siguiendo los avisos puestos en el embalaje.
A la hora de transportar no agarre el aparato de la puerta o del panel de control.
Por todos lados hay que dejar espacio libre para tener acceso cómodo al lavavajillas a la hora de
limpiar la casa.
Asegúrese de que a la hora de posicionar el lavavajillas la manguera de alimentación de agua y
la manguera de evacuación no fueron apretadas. Hay que asegurarse de que el aparato no está
apoyado en el cable de alimentación.
Ajuste el nivel por medio de las patas reguladas del lavavajillas. El correcto posicionamiento del
lavavajillas garantiza la apertura y el cierre de su puerta sin problemas.
Cuando la puerta del lavavajillas no cierra correctamente, compruebe que el aparato se encuentra
establemente en el suelo; en caso negativo ajústelo por medio de las patas regulables.
Asegúrese de que la instalación hidráulica interna es adecuada para el lavavajillas. Además, se
recomienda montar el ltro a la entrada de la conexión de agua al piso o a la casa para evitar daños
del aparato a consecuencia de impurezas (arena, arcilla, herrumbre, etc.) que son traídas espo-
rádicamente por el agua de la red de tuberías o de la instalación interna; esto previene también el
amarilleo y creación de sedimentos después de lavar.
No se debe emplear la manguera de alimentación de agua del lavavajillas antiguo. Em-
pleen la nueva manguera de alimentación de agua suministrada junto con el aparato. An-
tes de realizar la conexión enjuaguen la manguera dentro con agua. Conecte la manguera
de alimentación de agua directamente a la válvula de alimentación. La presión de agua
de la instalación deberá ser al menos de 0,03 MPa y, como máximo, 1 MPa. Cuando la
presión de agua supere 1 MPa, antes del lavavajillas hay que instalar la válvula reductora
de presión.
Después de realizar la conexión, abra la válvula completamente y compruebe la estan-
queidad.
Por cuestiones de seguridad siempre hay que cerrar el grifo de admisión de agua después
de cada lavado.

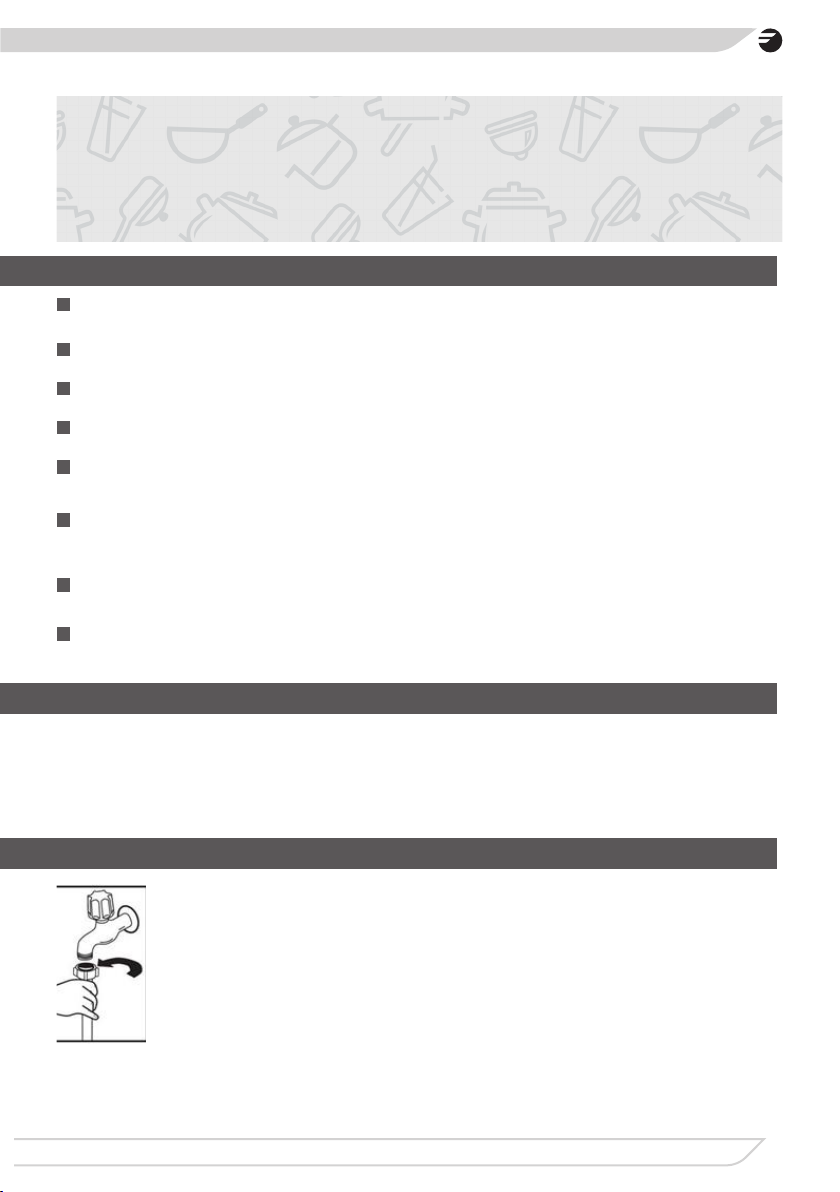

INSTALACIÓN DE APARATO
POSICIONAMIENTO DE APARATO
CONEXIÓN DE AGUA
MANGUERA ALIMENTADA CON AGUA

14
NOTA: En algunos modelos de lavavajillas se emplea la conexión de agua de tipo Aquastop. En
caso de emplear Aquastop existe voltaje peligroso. No corte la conexión de agua Aquastop. No
admita su torcimiento o enrollamiento.
¡Advertencia!
Por cuestiones de seguridad cierre el grifo de agua después de cada lavado.
MANGUERA DE EVACUACIÓN
La manguera de evacuación de agua puede conectarse directamente a la evacuación de agua o al
racor de salida del fregadero. Asimismo, se puede evacuar el agua directamente al fregadero con el uso
del mandril especial (cuando disponible), enganchando el tubo doblado en su borde. La conexión de-
berá encontrarse a la altura de 50 cm como mínimo y 110 cm como máximo si medimos desde el suelo.
min 50cm/max 110cm min 50cm/max 110cm
En caso de que la manguera de evacuación empleada sea más corta que los 4m, los vasos
pueden permanecer sucios. El fabricante no se responsabiliza de tal situación.
CONEXIÓN ELÉCTRICA
Hay que conectar e enchufe con la toma a tierra a la caja con toma a tierra con adecuado voltaje.
Cuando no haya instalación con toma a tierra, hay que encargar su realización al electricista cualicado.
En caso de encender el aparato sin la toma a tierra, el fabricante no se responsabiliza de los daños
ocasionados.
La instalación interna debe tener fusible 10-16 A.
El aparato debe ser alimentado de la red eléctrica de la tensión alterna de 220-240 V. Cuando la
tensión sea de 110 V, antes de conectar el aparato hay que conectar el transformador 110/220
V de la potencia de 3000 W. No conecte aparato a la hora de posicionarlo.

15
Siempre use el enchufe con cubierta, suministrado con el aparato. El encendido de aparato con
la tensión baja ocasionará empeoramiento de la calidad de lavado y puede conducir al daño de
aparato.
El reemplazo del cable de alimentación puede ser realizado solamente por el servicio autoriza-
do o electricista cualicado. El incumplimiento de estos servicios puede ocasionar accidente.
Por cuestiones de seguridad siempre hay que sacar el enchufe de la toma después de terminar
el lavado.
Para no ocasionar choque eléctrico no se debe sacar el enchufe de la caja con las manos
mojadas.
Desconectando el aparato de la fuente de alimentación siempre tire del enchufe. Nunca tire del
conducto.


DESCRIPCIÓN DEL EQUIPO
CONOCE SU APARATO

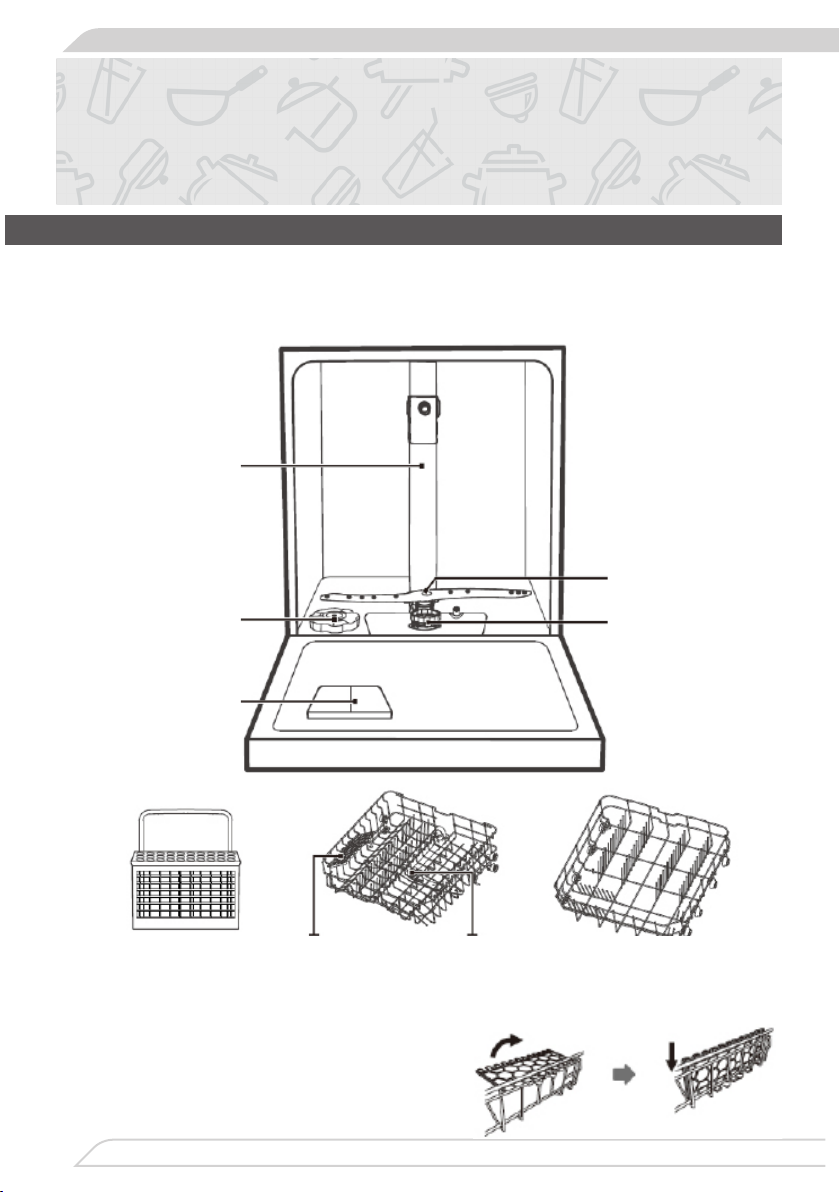

A continuación se enumeraron los elementos del aparato (Fig. 1):
Brazo rociador inferior
Grupo ltrante
Tubo interno
Depósito de sal
Dispensador
Cesta para cubier-
tos
Cesta inferior
Cesta superior
Brazo rocia-
dor superior
Estante para
tazas

Para hacer más espacio en la cesta superior para artí-
culos más altos, levante el estante para tazas. De esta
forma, podrá apoyar los vasos más altos en el estante.
También se puede retirar si no es necesario.

17

Las guras tienen valor únicamente demostrativo. Los respectivos modelos pueden ser
diferentes.
1
2
3
4
5
6
10 7
8
9

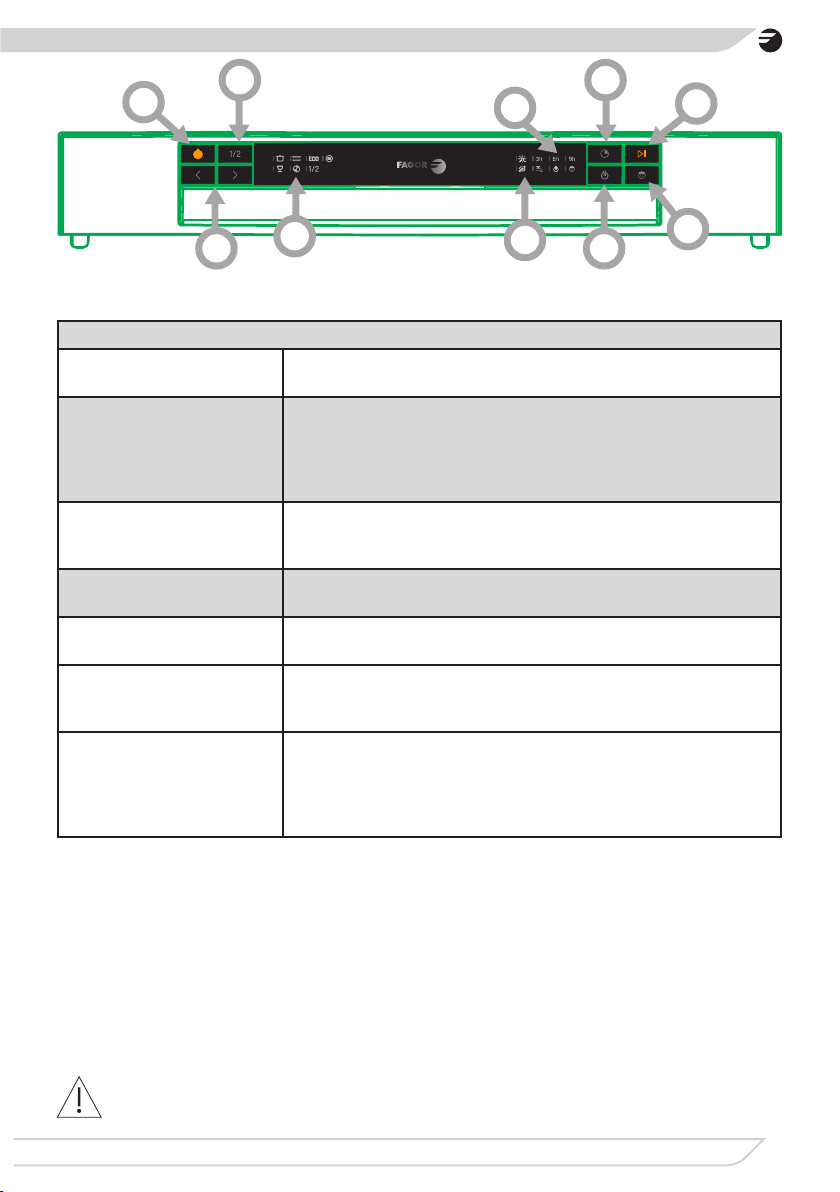

Funcionamiento del aparato (botón)
1. Conexión de la alimenta-
ción
Presione el botón para encender el lavavajillas.
2. Media carga Esta función se puede utilizar si se puede distribuir uniformemente
la mitad de la carga nominal de los platos en el lavavajillas, en todas
las cestas disponibles. Cuando está activa, el lavavajillas utiliza me-
nos energía para lavar y secar los platos. (Solo se puede utilizar con
el programa Intensivo, Universal, ECO, Vidrio y 90 min).
3. Programa Presione el botón para seleccionar el programa apropiado y se
encenderá el indicador de dicho programa.
4. Retraso del inicio Para establecer el tiempo de retraso, presione el botón.
5. Inicio / Pausa El botón sirve para iniciar o detener el programa de lavado
6. Secado adicional Proporciona mejores resultados de secado. (Solo se puede utilizar
con el programa Intensivo, Universal, ECO, Vidrio y 90 min.).
7. Bloqueo para niños Esta opción permite bloquear los botones del panel de control, a
excepción del botón de encendido. Los niños no pueden encender
accidentalmente el lavavajillas presionando los botones del panel.
Para bloquear o desbloquear los botones del panel de control, man-
tenga presionado el botón durante 3segundos.

18
8. Indicador de selección de
programas
Intenso
Sirve para lavar los platos más sucios y ollas con suciedad media,
para sartenes, platos, etc. con restos de comida seca.
Universal
Sirve para lavar platos con suciedad media, como ollas, platos, vasos
y sartenes poco sucios.
ECO
Es el programa estándar, adecuado para lavar los platos con suciedad
media y el más eciente para lavar este tipo de platos teniendo en
cuenta el consumo de energía y agua.
90minutos
Sirve para lavar platos con suciedad media que requieren un lavado
rápido.
Vidrio
Sirve para lavar vajilla ligeramente sucia.
Corto
El ciclo de lavado corto es adecuado para los platos con suciedad
media que no requieren secado.
9. Tiempo de retraso Indica el tiempo de retraso (3h/6h/9h).
10. Indicador de advertencia Abrillantador
Si se enciende el indicador , signica que el nivel de abrillanta-
dor está bajo y es necesario rellenarlo.
Sal
Si se enciende el indicador , signica que el nivel de sal está bajo
y es necesario rellenarlo.
Válvula de suministro de agua
Si se enciende el indicador , signica que la válvula de suminis-
tro de agua está cerrada.

19
Antes de encender el aparato compruebe que los datos que se encuentran en la tabla
nominal sean conformes con la red eléctrica local.
Eliminar todos los materiales de embalaje desde el interior del aparato.
Preparar el preparado para ablandar agua.
Rellenar con agua el recipiente y luego anadir 1,5 kg aproximadamente de una sal espe-
cial (destinada para lavavajillas) al dosicador de sal.
Echar al dosicador el abrillantador.
1
Antes de primer uso de lavavajillas
PREPARACIÓN DEL APARATO PARA TRABAJAR
Para buen trabajo el lavavajillas necesita agua blanda (con bajo contenido de cal). En caso
contrario en los vasos y dentro del aparato quedarán restos de cal. Tendrá inuencia nega-
tiva en la calidad de lavado, secado y abrillantado. Cuando el agua uya por el sistema de
ablandado, los iones que responden a la dureza de agua se eliminan y el agua es suciente
blanda para conseguir los mejores resultados de lavado. En función del grado de dureza
del agua de alimentación, los iones que responden de la dureza se acumulan rápidamente
dentro del sistema de ablandado. Por lo tanto, el sistema de ablandado debe ser refrescado
para que funcione con el mismo rendimiento también durante el siguiente lavado. Para ello
se usa sal en el lavavajillas.
2

Todos los demás tipos de salsa que no estén destinados para usar en el lavavajillas, en
especial, sal de cocina, van a dañar el ablandador de agua. En caso de daños ocasionados
por el uso de sal inadecuada, el fabricante no cubre con garantía ni se responsabiliza de los
daños ocasionados.

Esto va a prevenir los granos de sal esparcidos o agua salgada en el fondo del aparato, lo
cual podrá ocasionar corrosión.
3


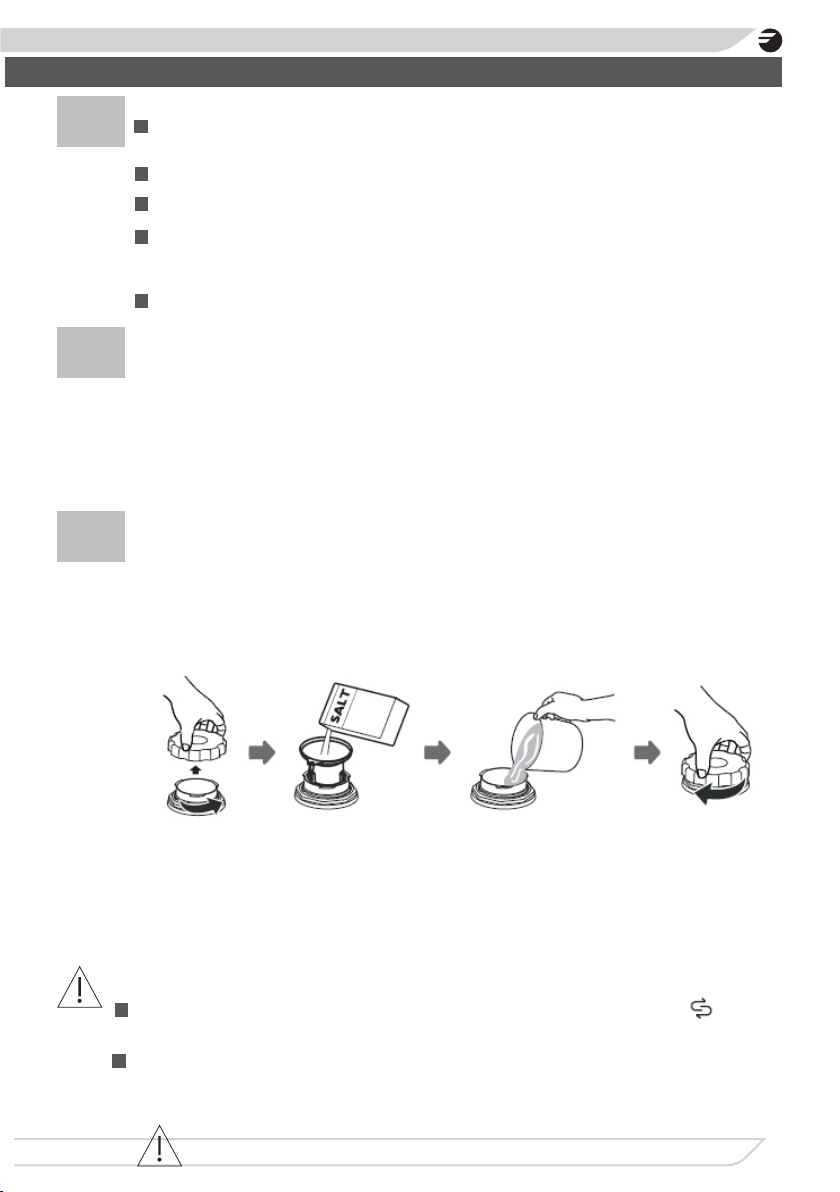

1. Saque la cesta inferior del aparato y destornillar la tapa del recipiente.
2. Coloque el extremo del embudo (incluido) en el oricio y echar 1,5kg de sal aproximada-
mente.
3. Rellene el recipiente para sal con agua. Es cosa normal que del recipiente para sal sale
un poco de agua.
4. Después de rellenar el recipiente cierre la tapa.
5. Después de rellenar el dosicador con sal el indicador de sal va a apagarse.
6. Justo después de rellenar el recipiente con sal iniciar el programa de lavado (recomen-
damos iniciar el programa corto). De lo contrario el agua salgada puede dañar los ltros, la
bomba y otras partes importantes del aparato. La garantía no lo cubre.

Se debe rellenar el recipiente para sal cuando se encienda el indicador de sal ( ) en el
panel de control. En función del ritmo en que se diluye la sal, el indicador de sal seguirá
encendido incluso cuando el dosicador ya está lleno.
Si en el panel de control no hay indicador (en algunos modelos), se puede estimar cuando
se debe rellenar el dosicador a base de la cantidad de ciclos de lavado efectuados.
En caso de esparcir sal, ejecutar el programa de remojar o programa corto.
¡Use solamente la sal destinada para el lavavajillas!


4


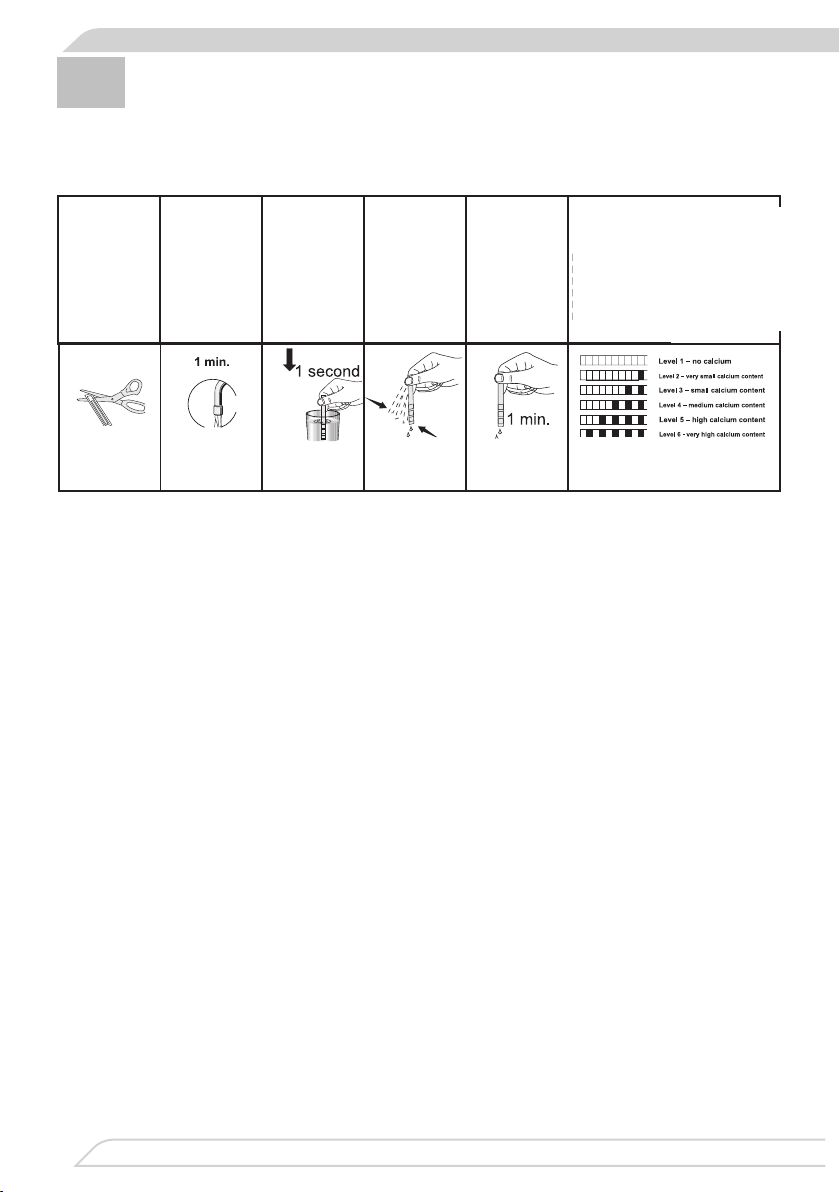

La ecacia de lavado en el lavavajillas depende de la dureza de agua de tubería. Por lo
tanto el aparato está dotado del sistema que reduce la dureza del agua de tubería. La
ecacia de lavado aumentará después de posicionar correctamente el sistema. Para
comprobar el nivel de dureza de agua en las cercanías hay que ponerse en contacto con
los administradores de la tubería de agua o jar el nivel de agua por medio de la cinta de
ensayo (cuando incluido).
Abierto a
embalaje
con la tira
de prueba
Abierto a
toque
para 1
minuto
Mantener
tira de prueba
por abajo
de agua
para 1
segundo
Después de
retirarse
de agua,
agitar el
restos de
agua
Espera 1
min
Ajuste la dureza del agua del lavavajil-
las de acuerdo con la medida realizada
Nivel 1 - Falta de calcio
Nivel 2 - muy bajo contenido de calcio
Nivel 3 - Bajo contenido de calcio
Nivel 4 - Contenido medio de calcio
Nivel 5: mayor contenido de calcio
Nivel 6 - Alto contenido de calcio
