Fagor evo PRO 100 D2 User manual

evo PRO 100
 Conversor Programable Selectivo
con Filtrado y Procesado Digital
 Selective Programmable Converter
with Digital Filtering and Processing
 Convertisseur Programmable Sélectif
avec filtrage Numérique et Traitement
 Convertitore Programmabile Selettivo
con Filtraggio e Trattamento Digitale

2
CONTROLES
1. Entrada FM
2. Entrada VHF
3. Entrada UHF 1
4. Entrada UHF 2
5. Entrada UHF 3
6. Toma de tierra
7. Entrada de Red
8. Led Alimentación
9. Conector USB
10. Display
11. Salida de RF
12. Salida TEST-RF
13. Teclado
COMMANDES
1. Entrée FM
2. Entrée VHF
3. Entrée UHF 1
4. Entrée UHF 2
5. Entrée UHF 3
6. Prise de terre
7. Entrée secteur
8. Signalisation
9. Connecteur USB
10. Afficher
11. Sortie RF
12. Sortie TEST-RF
13. Clavier
CONTROLS
1. FM Input
2. VHF Input
3. UHF 1 Input
4. UHF 2 Input
5. UHF 3 Input
6. Grounding
7. Mains input
8. Power LED
9. USB connector
10. Display
11. RF output
12. TEST-RF output
13. Key pad
CONTROLLI
1. Ingresso FM
2. Ingresso VHF
3. Ingresso UHF 1
4. Ingresso UHF 2
5. Ingresso UHF 3
6. Messa a terra
7. Ingresso i rete.
8. Led di controllo
9. Connettore USB
10. Display
11. Uscita RF
12. Uscita TEST-RF
13. Tastiera
ACCESORIOS
1. Cable de red
2. Cable OTG
Micro USB – USB Tipo A
USB Tipo C – USB Tipo A
ACCESSOIRES
1. Câble secteur
2. Câble OTG
Micro USB – USB Type A
USB Type C - USB Type A
ACCESSORIES
1. Power core
2. OTG cable
Micro USB – Type A USB
Type C USB – Type A USB
ACCESSORI
1. Cavo di rete
2. Cavo OTG
Micro USB – USB Tipo A
USB Tipo C – USB Tipo A
1 2 3 4 5 6
11
12
8 9 10
7 13
1 2

3

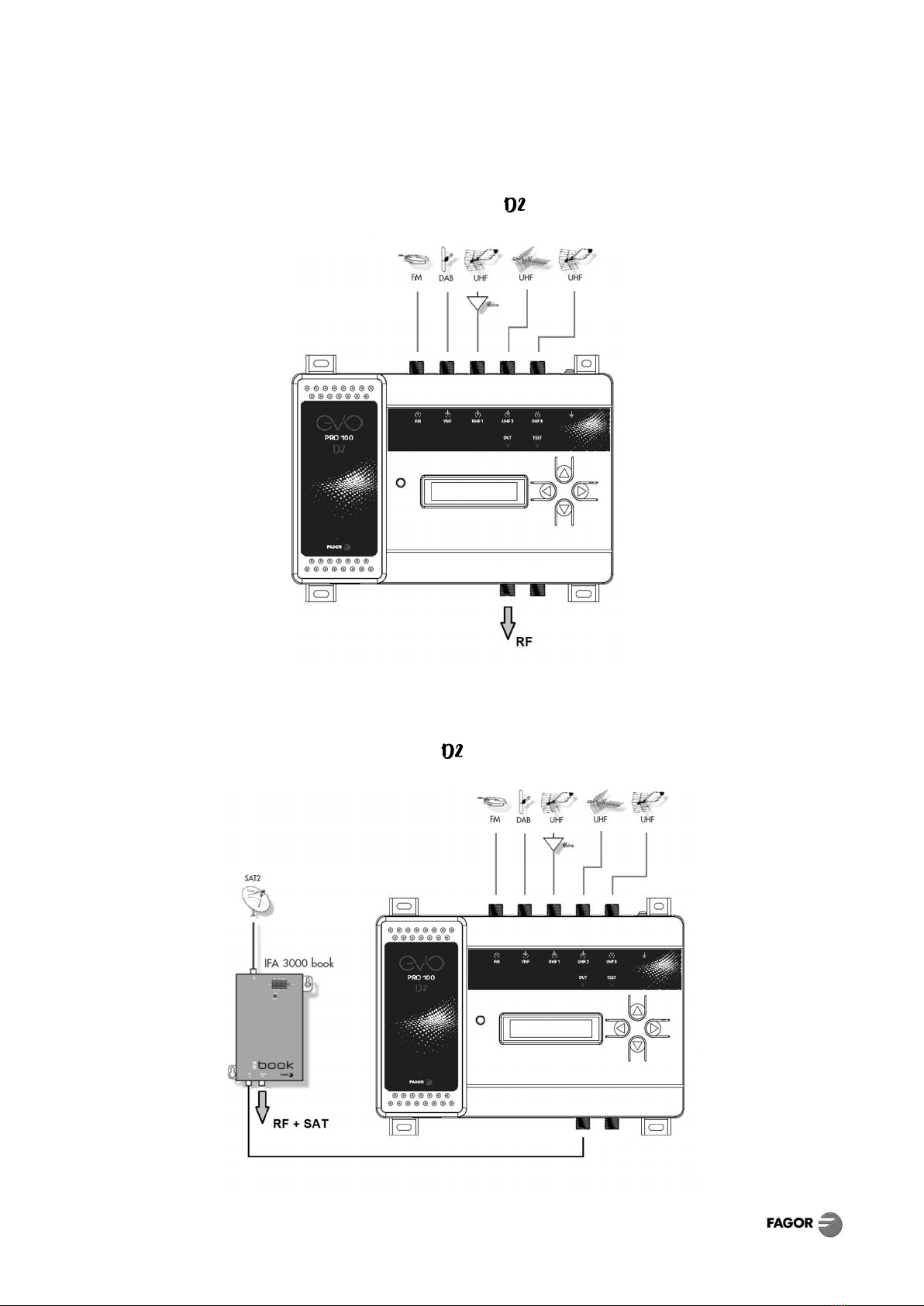

■ EJEMPLO DE APLICACIÓN APPLICATION EXAMPLE
EXEMPLE D’APPLICATION ESEMPIO DI APPLICAZIONE
evo PRO 100
evo PRO 100 + IFA 3000 book

4
■ CARACTERÍSTICAS CARACTERÍSTIQUES
PRINCIPALES PRINCIPALES
Entrada
Entrée
Entradas 1 x FM
1 x VHF
3
x UHF
Entrées
Frecuencia de entrada:
 FM
 VHF

UHF
88 ~ 108 MHz
174 ~ 230 MHz (CH05 ~ CH12)
470 ~ 694 MHz (CH21 ~ CH48)
Fréquence d’entrée
 FM
 VHF

UHF
Nivel de entrada:
 FM

VHF / UHF
< 78 dBµV
< 108 dBµV
Niveau d’entrée :
 FM

VHF / UHF
Entradas UHF:

Filtro rechazo 5G

Entrées UHF:

Filtre rejet 5G
Entradas VHF / UHF:
 Pre-amplificador interno
 Alimentación hacia
pre-amplificador externo
 Búsqueda automática de los
canales de cada entrada
 Medida automática del nivel
de cada canal de entrada

12V (100mA)


Entrées VHF / UHF:
 Préamplificateur interne
 Alimentation du
préamplificateur externe
 Recherche automatique des
canaux dans chaque entrée
 Mesure du niveau de chaque
canaux d'entrée
Pérdidas de retorno
> 10 dB
Pertes de retour
Filtro Conversor
VHF / UHF
Filtre convertisseur
VHF / UHF
Número de filtros 32 Nombre de filtres
Ancho de banda del filtro
6 ~ 9
MHz
Longueur de bande des filtres
Control Automático de Ganancia  Contrôle de Gain Automatique
Salida
Sortie
Salidas 1 x RF (FM + VHF + UHF)
1 x Test
Sorties
Atenuación Salida de Test 30 dB Atténuation sortie de Test
Frecuencia de salida:
 FM

VHF /
UHF
88 ~ 108 MHz
174 ~ 862 MHz (CH05 ~ CH69)
Fréquence de sortie :
 FM

VHF / UHF
Ganancia de FM
5 / 35 dB
Gain de FM
Nivel de salida VHF / UHF 93 ~ 113 dBµV Niveau de sortie VHF / UHF
Pendiente de salida
VHF / UHF
0
~
9
dB
Pente de sortie
VHF / UHF
Pérdidas de retorno > 10 dB Pertes de retour
MER de salida
(para MER de entrada ≥ 38 dB)
35 dB MER de sortie
(pour MER d’entrée ≥ dB)
Sistema
Système
Tensión AC de entrada
100
–
240 V
Alimentation AC d’entrée
Consumo 10 W Consommation
Temperatura de funcionamiento
-
10
~
50ºC
Température de fonctionnement
Port
F
E

5
■ MAIN CARATTERISTICHE
SPECIFICATIONS PRINCIPALI
Input
Ingresso
Inputs 1 x FM
1 x VHF
3
x UHF
Ingressi
Input Frequency:
 FM
 VHF

UHF
88 ~ 108 MHz
174 ~ 230 MHz (CH05 ~ CH12)
470 ~ 694 MHz (CH21 ~ CH48)
Frequenze d’ingresso:
 FM
 VHF

UHF
Input Level:
 FM

VHF
/ UHF
< 78 dBµV
< 108 dBµV
Livello d’ingresso:
 FM

VHF
/ UHF
UHF inputs:

5
G rejection
filter

Ingressi UHF:

Filtro
rifiuto 5G
VHF / UHF inputs:
 Internal pre-amplifier
 Power to external
pre-amplifier
 Automatic search of the
channels of each input
 Automatic measurement of the
level of each input channel

12V (100mA)


Ingressi VHF / UHF:
 Pre-amplificatore interno
 Alimentazione al
pre-amplificatore esterno
 Ricerca automatica dei canali
in ogni ingresso
 Misurazione del livello di ogni
canale di ingresso
Input Return Loss
> 10 dB
Perdite di ritorno
VHF / UHF
Conver
te
r
Filter
Filtro di conversione
VHF / UHF
Number of filters 32 Numero di filtri
Filter bandwidth
6 ~ 9
MHz
Larghezza di banda dei filtri
Automatic Gain Control  Controllo Automatico Guadagno
Output
Uscita
Outputs 1 x RF (FM + VHF + UHF)
1 x Test
Uscite
Test Output Loss 30 dB Perdite d’uscite de Test
Output Frequency:
 FM

VHF
/ UHF
88 ~ 108 MHz
174 ~ 862 MHz (CH05 ~ CH69)
Frequenza d’uscita:
 FM

VHF
/ UHF
FM Gain
5 / 35 dB
Guadagno FM
Output Power Level VHF / UHF 93 ~ 113 dBµV Livello d’uscita VHF / UHF
Output slope
VHF / UHF
0
~
9
dB
Pendenza in uscita
VHF / UHF
Output Return Loss > 10 dB Perdite di ritorno
Output MER
(with input MER ≥ 38 dB)
35 dB MER all’uscita
(con MER all’ingresso ≥ 38dB
S
ystem
Sistema
AC Input
Voltage
100
–
240 V
Alimentazione AC
Power Consumption 10 W Assorbimento
Operating Temperature
-
10
~
50ºC
Temperatura di lavoro
Port
UK
I

6

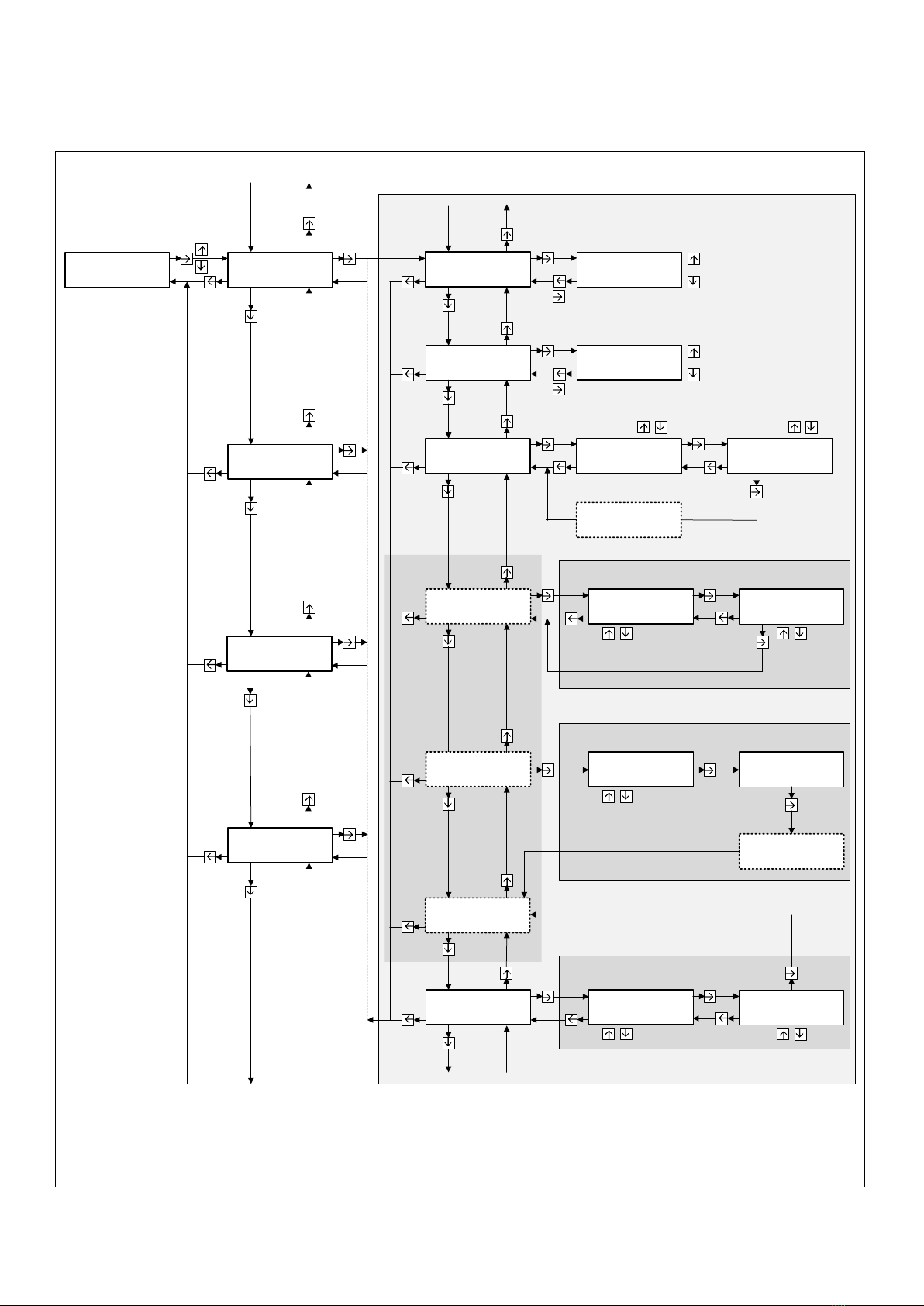

■ DIAGRAMA DE CONFIGURACIÓN CONFIGURATION DIAGRAM
SCHÉMA DE CONFIGURATION DIAGRAMMA DI CONFIGURAZIONE
RF-IN
IN-UHF 1
Pre-Ampli
EVO PRO 100 D2 Main Menu
IN-VHF
Main Menu
IN-UHF 1
Main Menu
IN-UHF 3
Pre-Ampli
Off / On
IN-UHF 1
Antenna Power
Antenna Power
Off / On
IN-UHF 1
Auto Scan Auto Scan Start CH: 21█
Auto Scan
█ █ █ 50%
IN-UHF 1
Ch21->21 65dBuV
Edit Channel
Ch2█->21 65dBuV Edit Channel
Ch22->2█ 65dBuV
Channel Edition
IN-UHF 1
Ch25->25 66dBuV
Edit Channel
Ch2█->25 66dBuV Edit Channel
Ch00->2█ 65dBuV
Channel Deletion
Channel Deleted
IN-UHF 1
Add Channel Add Channel
Ch2█->27 70dBuV Add Channel
Ch27->2█ 70dBuV
IN-UHF 1
Ch27->27 70dBuV
Channel List
Add Channel
Main Menu
IN-UHF 2
Auto Scan
Stop CH: 48█

7
Main Menu
Output Output
Level 103 dBuV
Level
103 dBuV
Output
Slope 0 dB Slope
0 dB
Main Menu
Set Country Set Country EUR ◄
No ◄
Yes
Main Menu
Set Language Set Language English ◄OK
Main Menu
FW Version HW:10 MCU:1.1.0
SW:1.0.0 (0303)
Main Menu
Reset default No ◄ Yes
Main Menu
Lock Lock Set Pin Code Set Pin Code
00█0
Lock
Lock Lock
Lock
No Lock
No Lock
EVO PRO 100 D2
****
Main Menu
LCD Timeout LDC Timeout 30s ◄
Menu initialization
Main Menu
IN-FM Pre-Amp IN-FM Pre-Amp
Off / On
Yes
No
Booting System
Please wait...
EVO PRO 100 D2
Menu initialization
Yes
Booting System
Please wait...
No
EVO PRO 100 D2
Menu initialization

8

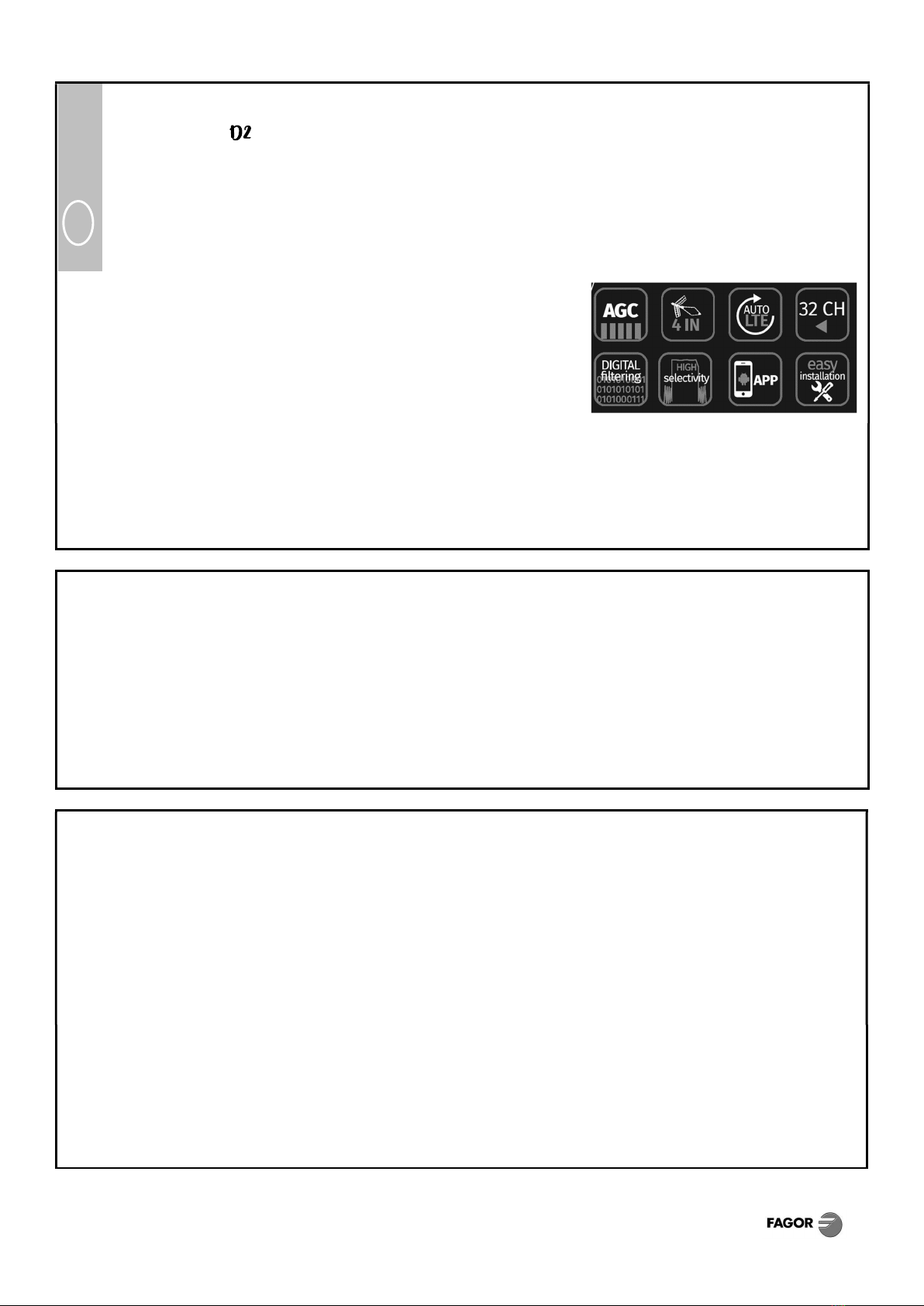

■ DESCRIPCIÓN DEL PRODUCTO
evo PRO 100 es una central programable que permite el filtrado con alta selectividad de hasta
32 canales de cualquiera de sus cuatro entradas de VHF / UHF, convirtiéndolos a cualquier canal
de salida. Todos los canales de salida se combinan en una única salida de RF ecualizada, pudiendo
ser amplificada a un nivel óptimo para su distribución.
Al disponer de un display y un teclado integrado, es muy apropiado para poder ajustar los canales
y el nivel de salida en las propias instalaciones, para distribuir con éxito las señales dentro de un
edificio de múltiples viviendas.
Características principales:
 32 filtros de anchura variable y de alta selectividad para la
conversión de los canales de entrada de TV terrestre.
 Pre-Amplificador interno con Control Automático de Ganancia
(AGC) para compensar las diferencias de señal de entrada.
 1 entrada de VHF y 3 de UHF para seleccionar la entrada
óptima para cada canal de entrada a procesar.
 Filtro SAW de la banda 5G en cada entrada de UHF para minimizar la interferencia de estas señales.
 Nivel de salida configurable hasta 113 dBµV para aumentar la distribución de la señal.
 Medida automática del nivel de entrada de los canales a procesar.
 Búsqueda automática de los canales presentes en cada entrada de RF.
 Programación de los canales y del nivel de salida de forma intuitiva mediante teclado y display LCD.

Posibilidad de configuración mediante una APP de Android.
■ INSTALACIÓN Y PUESTA EN MARCHA
 Conectar la toma de tierra del equipo a la tierra de la instalación de la antena, (6), pág 2 Controles.
 Conectar los cables de las antenas en las entradas correspondientes y cerrar con cargas de 75 Ω
(Ref. 84011) las entradas libres. Conectar el cable de salida a la red de distribución de señal.
 Conectar el evo PRO a la red eléctrica.
 evo PRO es una unidad de interior que está diseñada para operar en un rango de temperatura de
0~50°C, pero se recomienda instalar el dispositivo en un entorno controlado de temperatura para
asegurar su comportamiento óptimo y para maximizar la vida útil del dispositivo. Además, es
imprescindible no exponer la unidad a la lluvia ni a la humedad.
■ CONFIGURACIÓN DEL EQUIPO
El usuario puede configurar el evo PRO de dos formas:
 A través de un dispositivo Android conectado por USB al evo PRO. Para un correcto funcionamiento,
el cable de conexión USB debe ser OTG, similar al administrado como accesorio. La APP para
configurar el evo PRO puede descargarse de Google Play Store o de la web de FAGOR.
 A través de la pantalla o display de que dispone el equipo y que permite ver y modificar la
configuración de sus parámetros. El equipo también dispone de un teclado, consistente en cuatro
botones con flechas, que permiten moverse a lo largo del árbol del menú de configuración presentado
en las páginas 6 y 7.
Indicaciones del display
La primera línea indica el grupo de
parámetros al que se puede acceder o el
parámetro a configurar.
La segunda línea muestra el parámetro a
acceder o su valor actual.
Funciones del teclado
Los botones con las flechas arriba y abajo permiten:
 Elegir el grupo de parámetros o parámetro.
 Cambiar el valor de un parámetro.
Los botones con flechas a izquierda y derecha permiten:
 Entrar o salir de la función del menú.
 Moverse entre los caracteres del valor de un
parámetro.
E

9
■ DESCRIPCIÓN DE LOS MENÚS
1. RF-IN
Este menú se repite para cada una de las cuatro entradas de VHF / UHF del evo PRO 100 .
1.1 Pre-Amplifier
Habilita o deshabilita el preamplificador de que dispone cada entrada de VHF / UHF del equipo.
La activación del preamplificador aumenta el nivel de señal de esa entrada hacia la parte de filtrado
y conversión. Un nivel excesivo de los canales a procesar en esta parte llegando a la saturación, o
un aumento del nivel de ruido, pueden llegar a degradar la calidad de señal. Por tanto, se recomienda
conocer el nivel y la calidad de la señal de entrada cuando se aplica el preamplificador para medir
su impacto en la señal de salida.
1.2 Antenna Power
Cada conector de entrada es capaz de alimentar con 12V y 100mA (máx) una antena activa o un
amplificador previo externo. Este menú permite al usuario activar o desactivar la alimentación.
1.3 Auto Scan
Búsqueda automática de canales. Primero hay que configurar entre qué canales se hace la
búsqueda. El equipo borrará la lista de canales de esa entrada de RF y testeará la presencia de
canales. Los canales que tengan un nivel de señal mínimo (> 50 dBµV) se añadirán a la lista de
canales de esa entrada de RF, con el mismo canal a la salida. En el caso de que el canal de salida
estuviera utilizado por otra entrada de RF, el canal no se añadirá a la lista. Posteriormente, el usuario
podrá editar los canales detectados, modificándolos, borrándolos o añadiendo nuevos.
1.4 Lista de canales
Cada entrada de VHF / UHF tendrá su propia lista de canales procesados. El número máximo de
canales de salida es de 32, contando todos los canales procesados de todas las entradas.
La lista de canales está formada por los canales detectados al hacer la búsqueda automática para
esa entrada y por los canales añadidos mediante ese menú específico.
Para moverse por la lista de canales pueden utilizarse las flechas arriba y abajo del teclado.
Para cada canal de la lista, se mostrará esta información en el display:
 IN-UHF 1 se refiere al puerto de entrada de la señal.
 Ch21 se refiere al canal de entrada.
 21 se refiere al canal de salida.
 73 dBµV es el nivel de señal medido automáticamente por el equipo evo PRO 100 .
IN-UHF 1
Ch21
-
>21 73
dBµV
Recomendación:
Activar el preamplificador solo cuando el nivel de señal, en esa
entrada, de alguno de los canales a procesar sea demasiado bajo
(por debajo de 60 dBµV).
NOTA: En una misma entrada de RF podría haber canales de
bajo nivel junto a otros de nivel alto, queriendo procesar
ambos. La acción del preamplificador podría distorsionar a los
de nivel alto, degradando su calidad de señal. Hay que tener
en cuenta todos los canales a procesar de la entrada para
decidir si activar o no su preamplificador.

10
1.5 Añadir un canal
Después de la lista de canales, se presenta la opción de añadir un nuevo canal.
Para añadir un nuevo canal, situarse en este menú y pulsar la flecha derecha.
Seleccionar el canal de entrada mediante las flechas arriba y abajo.
Una vez elegido el canal de entrada, pulsar la flecha derecha para seleccionar el canal de salida.
Al configurar el canal de salida no se permitirá seleccionar un canal ya utilizado.
Una vez elegido el canal de salida, pulsar la flecha derecha para guardarlo.
Después de guardar el nuevo canal, éste es accesible dentro de la lista de canales de esa entrada.
1.6 Editar un canal
Para modificar un canal de entrada o salida, situarse en la lista de canales de una entrada.
Presionar la flecha derecha una vez presentado el canal a editar.
Modificar los números de canal de entrada y salida y volver a guardar.
1.7 Borrar un canal
Para borrar un canal, situarse en la lista de canales de una entrada.
El canal debe ser editado, y hay que configurar el canal de entrada al número Ch00.
Una vez guardado el canal, éste será borrado.
2. IN-FM Pre-Amp
Este menú permite habilitar o deshabilitar el preamplificador de FM de que dispone el equipo y que
actúa sobre la señal proveniente del conector de FM.
3. Output
En este menú se configurará:
 Nivel de salida del amplificador: entre 93 dBµV y 113 dBµV.
 Pendiente: entre 0 y 9 dB.
El nivel de salida es referido a la potencia de canal, y conforme se van añadiendo canales a la salida,
el nivel de salida se debería disminuir.
4. Set Country
En este menú se seleccionará una canalización. Cada canal tendrá asignada una frecuencia.
5. Set Language
Se seleccionará el idioma utilizado por el equipo para los textos mostrados en la pantalla LCD.
6. FW Version
Este menú muestra las versiones de hardware, MCU y software con las que está funcionando el equipo.
7. Reset default
Permite cargar en el equipo la configuración por defecto, borrándose permanentemente toda la
programación previa del equipo.
8. Lock
Para evitar que cualquier persona sin autorización pueda modificar la configuración del equipo, éste se
puede bloquear pidiendo el pin cada vez que se acceda a él.
8.1 Set Pin Code. Esta opción permite al usuario modificar el pin. El código pin por defecto es: 0000.
8.2 Lock. La petición del código pin quedará habilitada.
8.3 No Lock. La petición del código pin quedará deshabilitada.
9. LCD Timeout
Por defecto, la pantalla se apagará tras 30 segundos sin interacción del usuario.
Ésta se volverá a encender cuando el usuario presione cualquier tecla.
Se puede modificar esta temporización en 30, 60, 90 ó 120 segundos.

11
■ DESCRIPTION DU PRODUIT
evo PRO 100 est une unité de contrôle programmable qui permet de filtrer avec une haute
sélectivité jusqu'à 32 canaux de ses quatre entrées VHF / UHF, en les convertissant en n'importe
quel canal de sortie. Tous les canaux de sortie sont combinés en une sortie RF égalisée pouvant
être amplifiée à un niveau optimal pour la distribution.
Ayant un écran et un clavier intégré, il est très approprié pour ajuster les canaux et le niveau de
sortie dans les installations, pour distribuer avec succès les signaux dans un bâtiment de plusieurs
appartements.
Caractéristiques principales:
 32 filtres de largeur variable et de sélectivité élevée pour la
conversion des canaux d'entrée de télévision terrestre.
 Préamplificateur interne avec Contrôle Automatique du Gain
(CAG) pour compenser les différences de signal d'entrée.
 1 entrée VHF et 3 entrées UHF pour sélectionner l'entrée
optimale pour chaque canal d'entrée à traiter.
 Filtre SAW de la bande 5G sur chaque entrée UHF pour minimiser les interférences de ces signaux.
 Niveau de sortie configurable jusqu'à 113 dBµV pour augmenter la distribution du signal.
 Mesure automatique du niveau d'entrée des canaux à traiter.
 Recherche automatique des canaux présents dans chaque entrée RF.
 Programmation intuitive des canaux et niveau de sortie via le clavier et l'affichage LCD.

Possibilité de
configuration à l'aide d'un APP Android.
■ INSTALLATION ET DÉMARRAGE
 Connectez la prise de terre d’équipement à la terre de l'installation de l'antenne, (6), page 2 Contrôles.
 Connectez les câbles d'antenne aux entrées correspondantes et fermez les entrées livres avec
charges de 75 Ω (Réf. 84011). Connectez le câble de sortie au réseau de distribution de signaux.
 Connectez l'evo PRO au réseau électrique.
 evo PRO est une unité d’intérieure qui est conçu pour fonctionner dans un ’intervalle de température
de 0~50ºC, mais il est recommandé d'installer l'appareil dans un environnement à température
contrôlée pour assurer son comportement optimal et de maximiser la durée de vie de la appareil. En
outre, il est essentiel de ne pas exposer l'unité à la pluie ou à l'humidité.
■ PARAMÈTRES DE L'ÉQUIPEMENT
L'utilisateur peut configurer l'evo PRO de deux façons:
 Grâce à un appareil Android connecté par USB à l'evo PRO. Pour un fonctionnement correct, le câble
de connexion USB doit être OTG, similaire à celui inclus comme accessoire. L'APP pour configurer
l'evo PRO peut être téléchargée depuis le Google Play Store ou depuis le site FAGOR.
 Grâce à l'affichage que l'équipement a et qui vous permet de visualiser et de modifier la configuration
de ses paramètres. L'équipe dispose également d'un clavier, composé de quatre boutons avec des
flèches, qui vous permettent de vous déplacer le long des menus de configuration présentés aux
pages 6 et 7.
Indications d’affichage
La première ligne indique le groupe de
paramètres auquel on peut accéder ou le
paramètre à configurer.
La deuxième ligne affiche le paramètre
d'accès ou sa valeur actuelle.
Fonctions clavier
Les boutons de haut et bas permettent:
 Choisissez le groupe de paramètres ou le paramètre.
 Modifier la valeur d'un paramètre.
Les boutons de flèche gauche et droite permettent:
 Entrez ou sortez de la fonction menu.
 Déplacez-vous entre les caractères dans la valeur d'un
paramètre.
F

12
■ DESCRIPTION DES MENUS
1. RF-IN
Ce menu est répété pour chacune des quatre entrées VHF / UHF de l'evo PRO 100 .
1.1 Pre-Amplifier
Permet ou désactive le préampli que chaque entrée VHF / UHF de l’équipement.
L'activation du préamplis augmente le niveau de signal de cette entrée dans la partie de filtrage et
de conversion. Des niveaux excessifs de canaux à traiter dans cette partie atteignant la saturation,
ou une augmentation du niveau de bruit, peuvent dégrader la qualité du signal. Par conséquent, il
est recommandé de connaître le niveau et la qualité du signal d'entrée avec l'application du préampli
pour mesurer son impact sur le signal de sortie.
1.2 Antenna Power
Chaque connecteur d'entrée est capable d’alimenter avec 12V et 100mA (max) une antenne active
ou un pré-amplificateur externe. Ce menu permet à l'utilisateur d'activer ou d'éteindre l'alimentation.
1.3 Auto Scan
Recherche automatique de canaux. D´abord, il faut configurer entre quels canaux nous voulons
effectuer la recherche. L´équipement effacera la liste de canaux avec entrée RF et testera la
présence des canaux. Les canaux avec un niveau de signal minimum (> 50 dBµV) seront ajoutés á
la liste de canaux avec entrée RF, avec le même canal á la sortie. Dans le cas où le canal de sortie
serait utilisé par une autre entrée RF, celui ci ne sera pas ajouté sur la liste. Plus tard, l´utilisateur
pourra éditer les canaux détectés, en les modifiant, ou bien en ajoutant des nouveaux.
1.4 Liste des canaux
Chaque entrée VHF / UHF aura sa propre liste de canaux traités. Le nombre maximum de canaux
de sortie est de 32, en comptant tous les canaux traités de toutes les entrées.
La liste des canaux est composée des canaux détectées lors de la recherche automatique de cette
entrée et des canaux ajoutées via ce menu particulier.
Pour vous déplacer dans la liste des canaux, vous pouvez utiliser les flèches haut et bas du clavier.
Pour chaque canal de la liste, ces informations seront affichées à l'écran:
 IN-UHF 1 se réfère au port d'entrée du signal.
 Ch21 fait référence au canal d'entrée.
 21 se réfère au canal de sortie.
 73 dBµV est le niveau de signal automatiquement mesuré par l'équipement evo PRO 100 .
Recommandation :
Activez le préampli uniquement lorsque le niveau de signal à l'entrée
d’un des canaux à traiter est trop bas
(ci-dessous de 60 dBµV).
REMARQUE : Dans la même entrée RF, il peut y avoir des
canaux que vous souhaitez traiter à partir de niveaux bas avec
d'autres niveaux élevés que vous souhaitez également
convertir et à laquelle l'action préampli pourrait les déformer et
dégradant leur qualité de signal. Tous les canaux à traiter à
partir de l'entrée doivent être pris en compte afin de décider
d'activer ou non leur préampli.
IN-UHF 1
Ch21
-
>21 73 dBµV

13
1.5 Ajouter un canal
Après la liste des canaux, l'option pour ajouter un nouveau canal est présentée.
Pour ajouter un nouveau canal, accédez à ce menu et appuyez sur la flèche droite.
Sélectionnez le canal d'entrée à l'aide des flèches haut et bas.
Après avoir choisi le canal d'entrée, appuyez sur la flèche droite pour sélectionner le canal de sortie.
La configuration du canal de sortie ne vous permettra pas de sélectionner un canal déjà utilisé.
Après avoir choisi le canal de sortie, appuyez sur la flèche droite pour l'enregistrer.
Après avoir enregistré le nouveau canal, il est accessible dans la liste de canaux de cette entrée.
1.6 Modifier un canal
Pour modifier une entrée ou un canal de sortie, placez-vous dans la liste de canaux d'une entrée.
Appuyez sur la flèche droite après la modification du canal.
Modifiez les numéros de canal d'entrée et de sortie et enregistrez à nouveau.
1.7 Supprimer un canal
Pour supprimer un canal, placez-vous dans la liste de canaux d'une entrée.
Le canal doit être modifié, et le canal d'entrée doit être réglé sur le numéro Ch00.
Une fois que le canal est enregistré, il sera supprimé.
2. IN-FM Pre-Amp
Ce menu vous permet d'activer ou de désactiver le préampli FM de l’équipement et qui agit sur le signal
provenant du connecteur FM.
3. Output
Ce menu configurera :
 Niveau de sortie de l'amplificateur : entre 93 dBµV et 113 dBµV.
 Pente: entre 0 et 9 dB.
Le niveau de sortie est lié à la puissance du canal, comme les canaux sont ajoutés à la sortie le niveau
de sortie doit être diminué.
4. Set Country
Dans ce menu, un plan de canaux sera sélectionné. Chaque canal correspondra à une fréquence.
5. Set Language
Le langage utilisé par l´équipement concernant les textes affichés sur l´écran LCD sera sélectionné.
6. FW Version
Ce menu affiche les versions de hardware, MCU et software de l’équipement.
7. Reset default
Permet de charger les paramètres par défaut sur l'équipement Toute la programmation précédente de
l'appareil est définitivement supprimée.
8. Lock
Pour empêcher toute personne sans autorisation de modifier les paramètres de l'ordinateur, il peut être
bloqué en demandant le pin chaque fois qu'il est accessible.
8.1 Set Pin Code. Cette option permet à l'utilisateur de modifier le pin. Le code pin par défaut est: 0000.
8.2 Lock. La demande de code pin sera activée.
8.3 No Lock. La demande de code pin sera désactivée.
9. LCD Timeout
Par défaut, l'écran s'éteint après 30 secondes sans interaction avec l'utilisateur.
Celui-ci sera remis en marche lorsque l'utilisateur appuie sur n'importe quelle clé.
Vous pouvez modifier ce timing en 30, 60, 90 ou 120 secondes.

14
■ PRODUCT DESCRIPTION
evo PRO 100 is a programmable unit that includes high selectivity filtering up to 32 channels
from any of its four VHF / UHF inputs, converting them to any output channel. All the output channels
are combined in one equalized RF output that can be amplified to an optimum level for distribution.
As it's provided with an embedded display and keypad, it's appropriated to adjust the channels and
output level at the same installation, to successfully distribute the signals within a multi-dwelling
building.
Main features:
 32 filters of variable bandwidth and high selectivity for the
conversion of the terrestrial TV input channels.
 Internal Pre-Amplifier with Automatic Gain Control (AGC) to
compensate the input signals differences.
 1 VHF input and 3 UHF inputs to choose the best input for each
input channel to be processed.
 SAW filter of the 5G band on each UHF input, to minimize the interference of these signals.
 Output level configuration up to 113 dBµV to increase the signal distribution.
 Automatic measurement of the level of the input channels to be processed.
 Auto-Scan: Automatic search of the existing channels in each RF input.
 Channels and output level programming in an intuitive way through keypad and LCD display.

Possibility of configuring through an Android APP.
■ INSTALLATION AND START-UP
 Connect the equipment ground point to the installation ground point, (6), page 2 Controls.
 Connect the antennae cables to the corresponding inputs and close the free inputs with 75 charges
(Ref. 84011). Connect the output cables to the signal distribution network.
 Connect evo PRO to the electrical mains.
 evo PRO is an indoor unit designed to operate in a temperature range of 0~50ºC, but it's
recommended to install the device in a temperature-controlled environment to ensure its optimum
behavior and to maximize the product life. Also, it is necessary to not expose the unit to rain or
moisture.
■ MODULE CONFIGURATION
evo PRO can be configured by the user in two ways:
 With an Android device connected by USB to the evo PRO. For correct operation, the USB
connection cable must be OTG, like the one included as an accessory. The APP to configure the evo
PRO can be downloaded from the Google Play Store or from FAGOR website.
 Through the display included in the module that allows checking and modifying its parameters'
configuration. A keypad is also provided with the module, consisting of four buttons with arrows, that
allows the user moving through the configure menu diagrams shown in pages 6 and 7.
Display function
First line indicates the parameter group to
be accessed or the parameter to configure.
Second line shows the parameter to be
accessed or its actual value.
Key buttons functions
The buttons with the up / down arrows allow:
 Choose a parameter group or a parameter.
 Change the value of a parameter.
The buttons with the left / right arrows allow:
 Enter or exit the menu function.
 Move along the characters of a parameter value.
UK

15
■ MENU DESCRIPTION
1. RF-IN
This menu is repeated for each of the four VHF / UHF inputs of the evo PRO 100 .
1.1 Pre-Amplifier
Enable or disable the pre-amplifier action in each VHF / UHF input of the module.
The pre-amplifier option increases the signal power of that input before the filtering and conversion
blocks. An excessive level of the channels to process in this part reaching saturation, or an increase
of noise level, can degrade signal quality. Therefore, it is recommended to know about signal quality
on the input side (gain, tilt, bandwidth and noise figure) when applying pre-amplifier to measure its
impact on the output side.
1.2 Antenna Power
Each input connector is capable of supplying 12V, 100mA (max) to an active antenna or an external
pre-amplifier. This menu allows the user to turn on / off the power on each input port.
1.3 Auto Scan
Automatic channel search. First, it must be configured between which channels is done the search.
The module will remove the whole channel list of that RF input and will test each channel presence.
Channels with a minimal signal level (> 50 dBµV) will be added to that RF input channel list, with the
same channel at the output. In case the output channel would be used by another RF input, the
channel won’t be added to the list. Then, the user will be able to edit the detected channels, changing,
removing or adding new ones.
1.4 Channel list
Each VHF / UHF input will have its own list of managed channels.
Maximum output channel count is 32, including all the managed channels of all the inputs.
The channel list is made up of all the channels detected after doing the automatic scan for that
input and the channels added through that specific menu.
Up and down arrows on the keyboard can be used to move through the channel list.
For each channel of the list, the following information will be displayed on the LCD:
 IN-UHF 1 refers to the port of the signal input.
 Ch21 refers to the input channel.
 21 refers to the output channel.
 73 dBµV is the signal level automatically measured by the evo PRO 100 .
Recommendation:
Turn on the Pre-Amplifier only when the input signal level of one of
the channels to process of that input, is too low (lower than 60 dBµV).
NOTE: In the same RF input there could be low level channels
along with other high level channels, wanting both to be
processed. The pre-amplifier action could disturbed the high
level channels degrading its signal quality.
All the channels of the RF input to be processed must be
considered to decide to turn on / off its pre-amplifier.
IN-UHF 1
Ch21
-
>21 73
dBµV

16
1.5 Add a new channel
After the channel list, the option of adding a new channel is displayed.
To add a new channel, get to this menu and press the right arrow.
Select the input channel with the up and down arrows.
Once the input channel has been chosen, press the right arrow to select the output channel.
When configuring the output channel, it will not be allowed to select an already used channel.
Once the output channel has been chosen, press the right arrow to save it.
After saving the new channel, it is accessible within the channel list of that input.
1.6 Edit a channel
To change an input or output channel, place at that input channel list.
Once display the channel to edit, press the right arrow.
Change the input and output channel numbers and save again.
1.7 Delete a channel
To delete a channel, place at that input channel list.
The channel must be edited, and must be configured with input channel in number Ch00.
Once the channel is saved, this will be removed.
2. IN-FM Pre-Amp
This menu allows enabling or disabling the FM pre-amplifier provided by the module that acts to the FM
port signal.
3. Output
In this menu it will be configured:
 Amplifier output power: from 93 dBµV to 113 dBµV.
 Slope: from 0 and 9 dB.
The output power is referred to channel power, and the more channels are added, the less output power
must be set for each channel.
4. Set Country
In this menu a specific channel plan will be selected. Each channel will correspond to a frequency.
5. Set Language
In this menu, the language used by the module to show the texts in the LCD screen will be selected.
6. FW Version
This menu will show the hardware, MCU and software versions working in the module.
7. Reset default
Allows loading in the module a default configuration, clearing permanently all the previous programming
of the module.
8. Lock
To avoid unauthorized people changing the settings or unintended handling, the module can be locked
with security code.
8.1 Set Pin Code. This option allows the user to change the pin code. Default pin code: 0000.
8.2 Lock. The pin code requirement will be enabled.
8.3 No Lock. The pin code requirement will be disabled.
9. LCD Timeout
By default, the display will turn off in 30 seconds if there’s no user interaction.
This will be again switched on when the user press any key.
The timeout can be modify in 30, 60, 90 or 120 seconds.

17
■ DESCRIZIONE DEL PRODOTTO
evo PRO 100 è una centrale programmabile che permette un filtraggio di alta selettività fino a
32 canali presenti nelle sue 4 ingressi VHF/UHF, facendo una conversione a qualsiasi canale
d’uscita. I canali d’uscita si miscelano equalizzati in un'unica uscita essendo in grado di amplificarsi
a un livello ottimo per la sua distribuzione.
Avendo un display e una tastiera integrata, è molto adatto per essere in grado di regolare i canali e
il livello di uscita nei impianti stessi, per distribuire con successo i segnali all'interno di un edificio di
diversi appartamenti.
Caratteristiche principali:
 32 filtri di larghezza variabile e di alta selettività per la
conversione dei canali TV terrestri all’ingresso.
 Preamplificatore interno con controllo automatico del guadagno
(CAG) per compensare le differenze dei segnali degli ingressi.
 1 ingressi VHF e 3 UHF per selezionare l'ingresso ottimale per
ogni canale da elaborare.
 Filtro SAW della banda 5G sugli ingressi UHF per ridurre al minimo l'interferenza di questi segnali.
 Livello di uscita configurabile fino a 113 dBµV per aumentare la distribuzione del segnale.
 Misurazione automatica del livello di ingresso dei canali da elaborare.
 Ricerca automatica dei canali presenti in ogni ingresso RF.
 Intuitiva programmazione dei canali e del livello di uscita tramite tastiera e display LCD.

Possibilità di configurazione utilizzando un APP Android.
■ INSTALLAZIONE E AVVIO
 Collegare la messa a terra dell'apparecchiatura alla terra dell'installazione dell'antenna, (6), pag 2
Controlli.
 Collegare i cavi dell'antenna agli ingressi corrispondenti e chiudere gli ingressi liberi con carichi da
75Ω (Rif. 84011). Collegare il cavo di uscita alla rete di distribuzione del segnale.
 Collegare l'evo PRO alla rete per accendere.
 evo PRO è un'unità da interno progettata per funzionare in un intervallo di temperatura di 0~50ºC, ma
si consiglia di installare il dispositivo in un ambiente di temperatura controllata per garantire il suo
comportamento ottimale e per massimizzare la durata del dispositivo. Inoltre, è essenziale non
esporre l'unità a pioggia o umidità.
■ IMPOSTAZIONI DEL DISPOSITIVO
L'utente può configurare l’ evo PRO in due modi
 Attraverso un dispositivo Android collegato tramite USB alla evo PRO. Per un corretto funzionamento,
il cavo di collegamento USB deve essere OTG, simile a quello somministrato come accessorio. L'APP
per configurare l'evo PRO può essere scaricata da Google Play Store o dal sito web FAGOR.
 Attraverso il display che ha il dispositivo e che consente di visualizzare e modificare le impostazioni
dei suoi parametri. Il team ha anche una tastiera, composta da quattro tasti con frecce, che
consentono di spostarsi alle diverse possibilità del menu di configurazione delle pagine 6 e 7 ci questo
manuale.
Indicazioni del display
La prima riga indica il gruppo di parametri
a cui è possibile accedere o il parametro da
configurare.
La seconda riga mostra il parametro a cui
accedere o il relativo valore corrente.
Funzioni della tastiera
I tasti su e giù consentono di:
 Scegliere il gruppo di parametri o il parametro.
 Modificare il valore di un parametro.
I tasti freccia sinistra e destra consentono di:
 Consente di entrare o uscire dalla funzione di menu.

Spostarsi tra i caratteri nel valore di un parametro.
I

18
■ DESCRIZIONE DEI MENU
1. RF-IN
Questo menu viene ripetuto per ciascuno dei quattro ingressi VHF / UHF dell'evo PRO 100 .
1.1 Pre-Amplifier
Abilita o disabilita il preamplificatore di ogni ingresso VHF / UHF.
L'attivazione del preamplificatore aumenta il livello di segnale del ingresso prima di accedere a la
parte di filtraggio e conversione. Livelli eccessivi di canali fino alla saturazione dei segnali o un
aumento del livello di rumore, possono degradare la qualità del segnale. Pertanto, si consiglia di
conoscere il livello e la qualità del segnale di ingresso quando si attiva il preamplificatore per misurare
il suo impatto sul segnale di uscita.
1.2 Antenna Power
Ogni connettore di ingresso è in grado di alimentare con 12V e 100mA (max) un'antenna attiva o un
preamplificatore esterno. Questo menu consente all'utente di attivare o disattivare l'accensione.
1.3 Auto Scan
Ricerca automatica dei canali. Primo è necessario configurare tra quali canali viene effettuata la
ricerca. Il dispositivo eliminerà l'elenco dei canali di quell'ingresso RF e verificherà la presenza di
canali. I canali con un livello di segnale minimo (> 50 dBµV) saranno aggiunti all'elenco dei canali di
quell'ingresso RF, programmando lo stesso canale in uscita. Nel caso in cui il canale di uscita fosse
utilizzato da un altro ingresso RF, il canale non sarà aggiunto all'elenco. Dopo la ricerca automatica,
l'utente può modificare i canali rilevati, modificandoli, eliminandoli o aggiungere nuovi canali.
1.4 Elenco dei canali
Ogni ingresso VHF / UHF avrà il proprio elenco di canali scelti.
Il numero massimo di canali di uscita è 32, contando tutti i canali scelti di tutti gli ingressi.
La lista dei canali è composta dai canali rilevati durante la ricerca automatica di quell'ingresso e dai
canali aggiunti tramite quello specifico menù.
Per spostarsi nell'elenco dei canali è possibile utilizzare le frecce su e giù sulla tastiera.
Per ogni canale nell'elenco, queste informazioni verranno visualizzate sul display:
 IN-UHF 1 si riferisce al numero di ingresso.
 Ch21 si riferisce al canale di ingresso.
 21 si riferisce al canale di uscita.
 73 dBµV è il livello del segnale misurato automaticamente dall' evo PRO 100 .
Raccomandazione:
Attivare il preamplificatore solo quando il livello del segnale
all’ingresso è troppo basso.
(sotto 60 dBµV).
NOTA: Nello stesso ingresso RF possono essere presenti
canali che si desidera elaborare da bassi livelli insieme ad altri
da livelli elevati che si desidera convertire e in cui l'attivazione
del preamplificatore potrebbe distorcerli degradando la loro
qualità. Tutti i canali da elaborare all'ingresso devono essere
presi in considerazione per decidere se attivare o meno il loro
preamplificatore.
IN-UHF 1
Ch21
-
>21 73
dBµV

19
1.5 Aggiungere un canale
Dopo l'elenco dei canali, viene presentata l'opzione per aggiungere un nuovo canale.
Per aggiungere un nuovo canale, vai a questo menu e premi la freccia destra.
Selezionare il canale di ingresso utilizzando le frecce su e giù.
Dopo aver scelto il canale di ingresso, premere la freccia destra per selezionare il canale di uscita.
L'impostazione del canale di uscita non consente di selezionare un canale già utilizzato.
Dopo aver scelto il canale di uscita, premere la freccia destra per salvarlo.
Dopo aver salvato il nuovo canale, questo è accessibile nell'elenco dei canali legati a un ingresso.
1.6 Modificare un canale
Per modificare un canale di ingresso o uscita, inserire manualmente il canale d’ingresso.
Premere la freccia destra e modificare i numeri dei canali di ingresso e di uscita e salvare di nuovo.
1.7 Eliminare un canale
Per eliminare un canale, scegliere l’elenco di canali dell’ingresso.
Il canale deve essere modificato impostato sul numero “Ch00”.
Una volta salvato, il canale verrà eliminato.
2. IN-FM Pre-Amp
Questo menu consente di attivare o disattivare il preamplificatore FM per amplificare il segnale
proveniente dal connettore FM.
3. Output
Questo menu configurerà:
 Livello di uscita dell'amplificatore: tra 93 dBµV e 113 dBµV.
 Pendenza: tra 0 e 9 dB.
Il livello di uscita viene legato alla potenza del canale e, man mano che i canali vengono aggiunti
all'uscita, il livello di uscita deve essere diminuito.
4. Set Country
In questo menu si sceglie una tabella dei canali, che assegna a ogni canale una frequenza.
5. Set Language
In questo menu, si sceglie la lingua dei testi visualizzati sullo schermo LCD.
6. FW Version
Questo menu mostra le versioni di hardware, MCU e software del dispositivo.
7. Reset default
Consente di caricare le impostazioni predefinite del dispositivo, cancellando in modo permanente tutte
le programmazioni precedenti.
8. Lock
Per impedire a chiunque senza autorizzazione di modificare le impostazioni del dispositivo, può essere
bloccato richiedendo il pin ogni volta che si accede.
8.1 Set Pin Code. Questa opzione consente all'utente di modificare il pin.
Il codice pin predefinito è: 0000.
8.2 Lock. La richiesta di codice pin verrà abilitata.
8.3 No Lock. La richiesta di codice pin verrà disabilitata.
9. LCD Timeout
Per impostazione predefinita, lo schermo si spegne dopo 30 secondi senza l'interazione dell'utente.
Questo verrà riattivato quando l'utente preme qualsiasi tasto.
È possibile modificare questo intervallo in 30, 60, 90 o 120 secondi.

FAGOR. EVO PRO 100 D2 / Rev.1
Declaration: https://www.fagorelectronica.com/es/recepcion-tv/productos
Fagor Electrónica, S.Coop.
San Andrés, s/n. P.O. Box 33
E-20500 Mondragón (Spain)
Tel. [phone]
Fax [phone]
E-mail: [e-mail]
www.fagorelectronica.com
