Fagor L3 User manual

ENCODER LINEAL MODELO: L3 MODULAR
LINEAR ENCODER MODEL: L3 MODULAR
MANUAL DE INSTALACION / INSTALLATION MANUAL
Manual Code: 14460290
Manual Version: 2104

L3 modular - v2104 - página / page 1 / 34
Precaución / Caution

L3 modular - v2104 - página / page 2 / 34
IG P FG FR
ML MR ID K

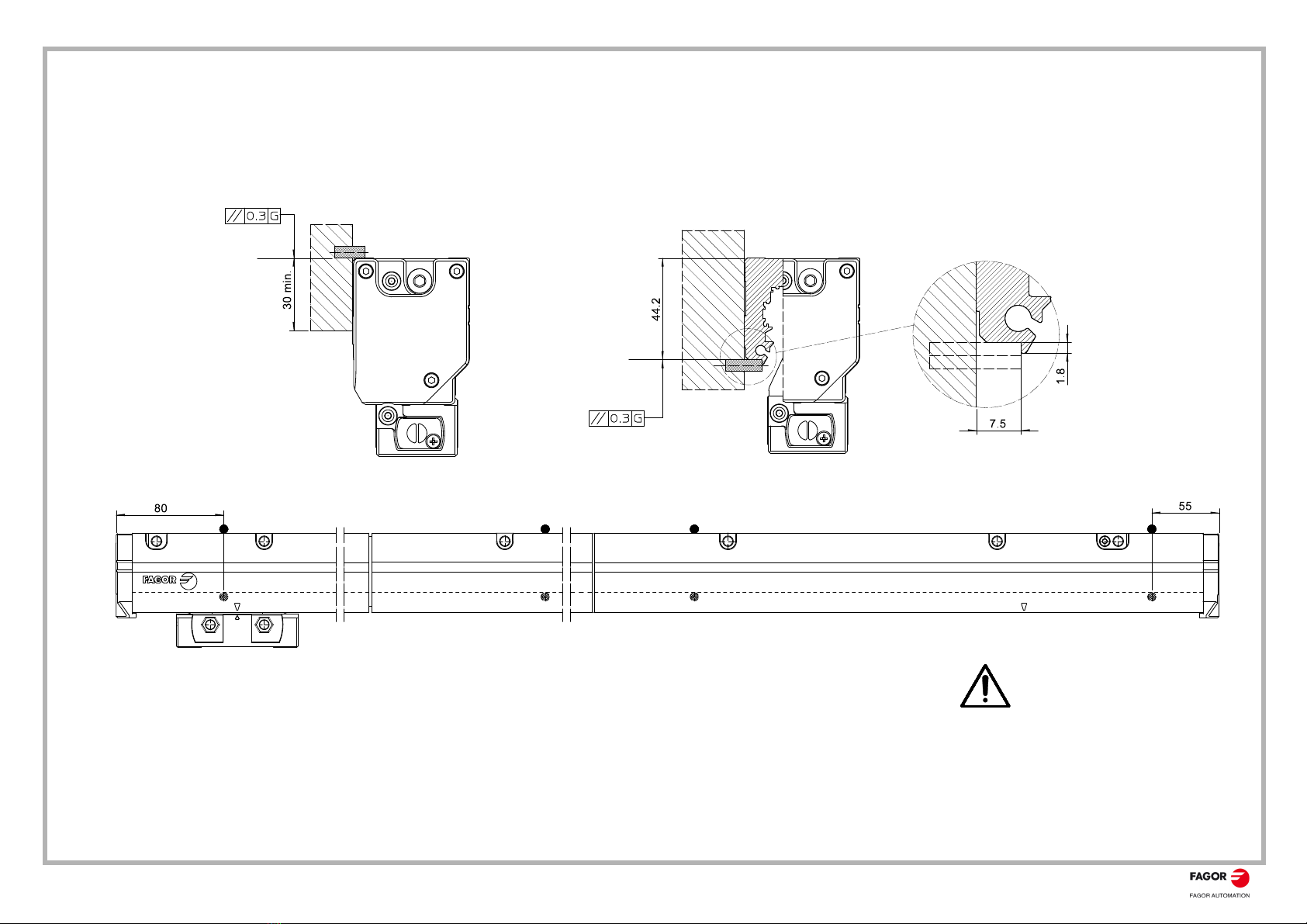

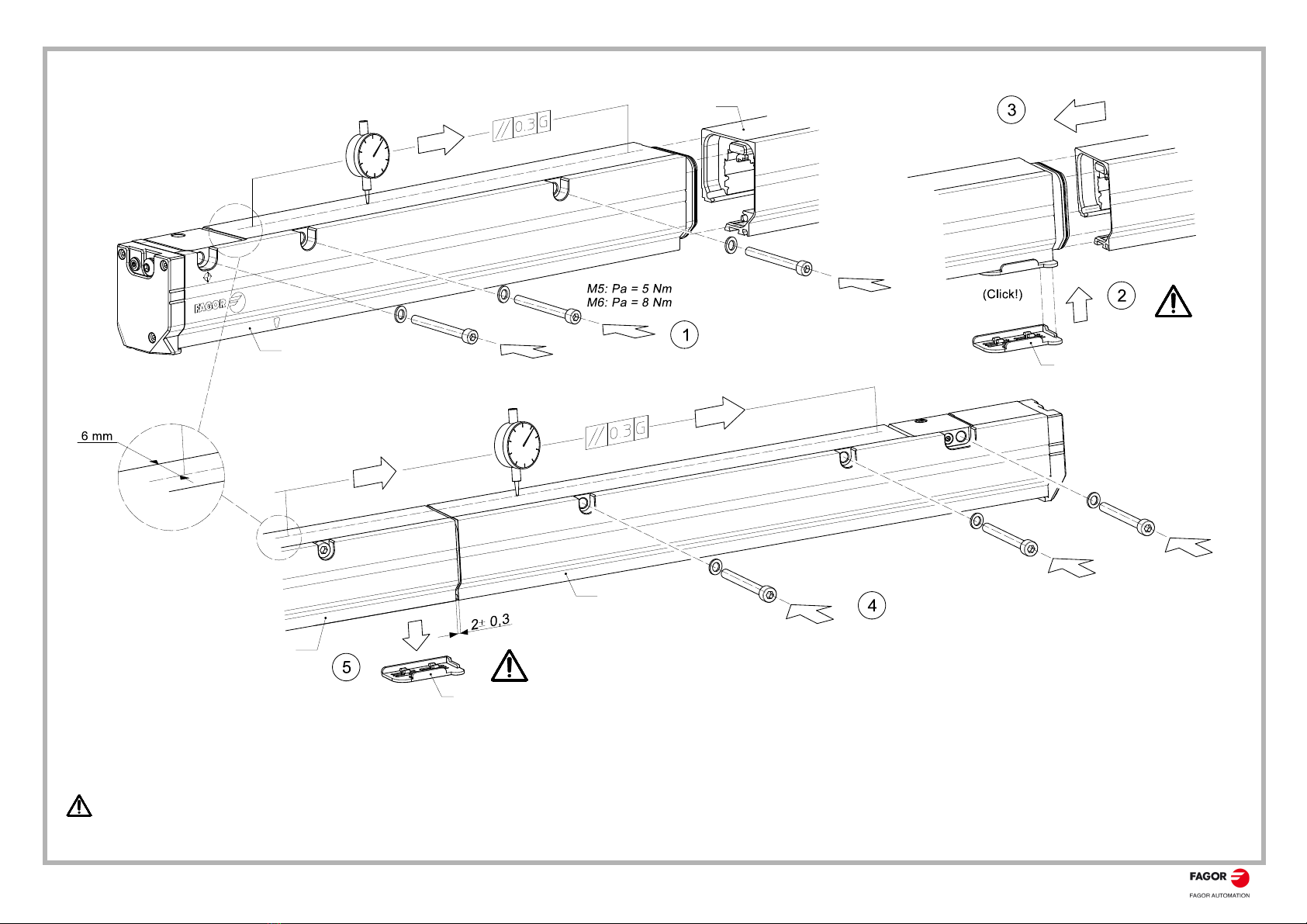

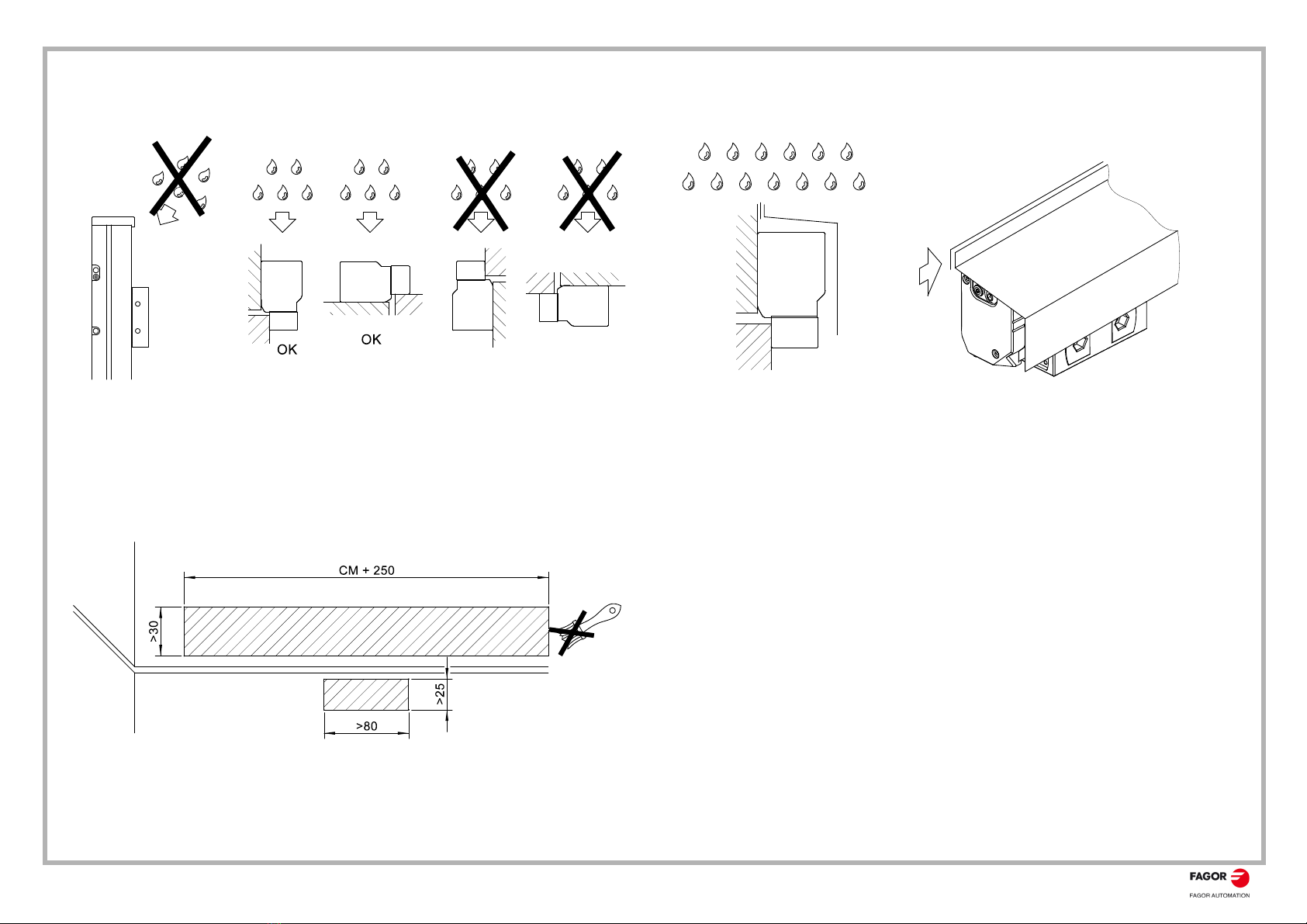

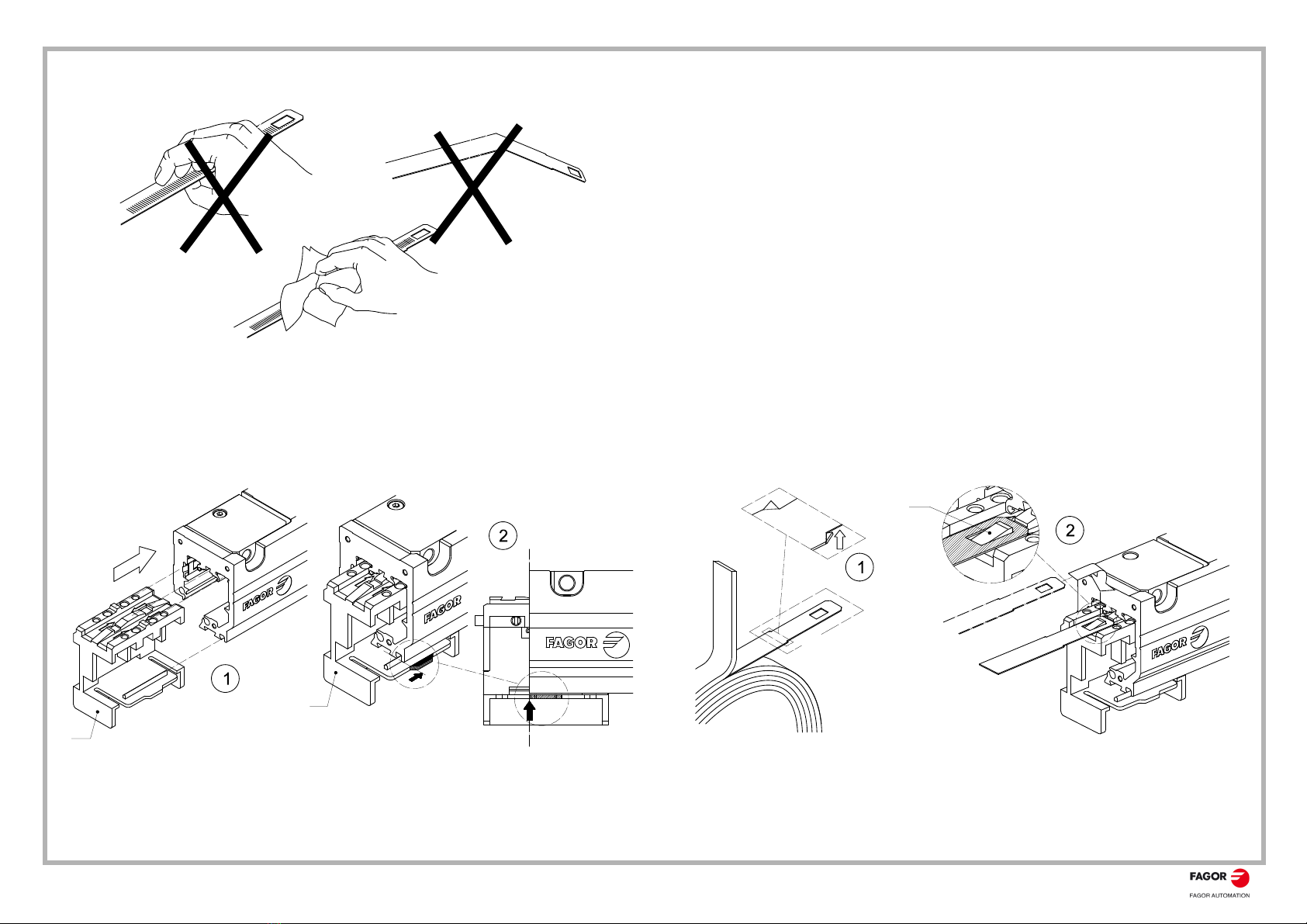

Instrucciones de montaje generales
General mounting instructions
Perfil cierre boca
Sealing lip
Fleje grabado
Scale tape
Flejes de rodadura (3x)
Bearing strips (3x)
Módulo izquierdo
Left module
Módulo derecho
Right module
Etiqueta de identificación (2x)
ID label (2x)
Conjunto de piezas pequeñas
Small parts set
DEFGFKG
LA AL T J
Distanciador
Spacer
Empujador de flejes
Strips puller
Gancho para fleje de rodadura (3x)
Rolling strips hook (3x)
Kit para grasa
Grease kit
Montador de labios
Lip assembler
Pieza de amarre de labios (2x)
Lip securing piece (2x)
Dispositivo tensor
Tensioning device
Junta (recambio)
Seal (replacement)
* 25g de grasa
por bote / 25g
of grease per
tube

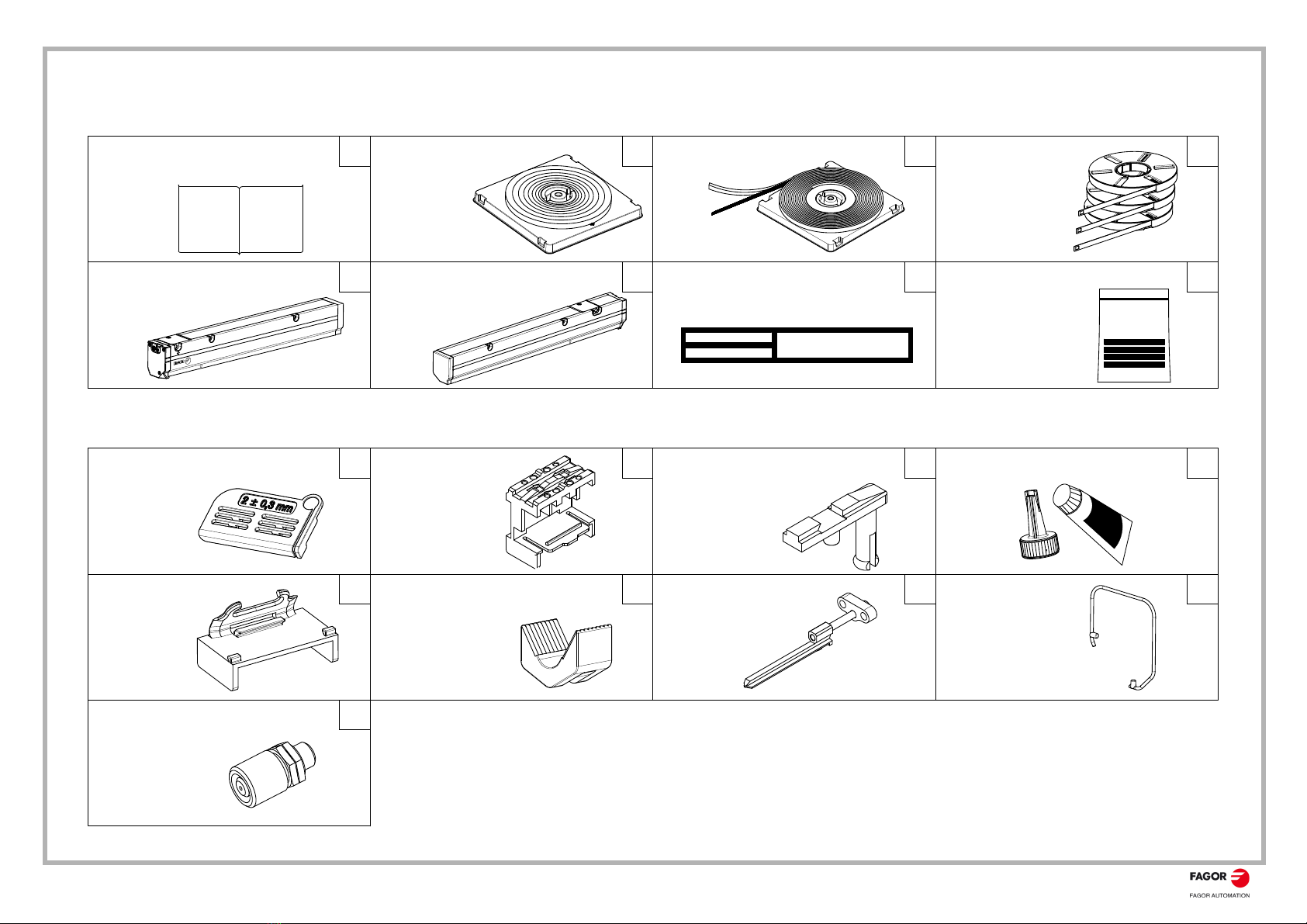

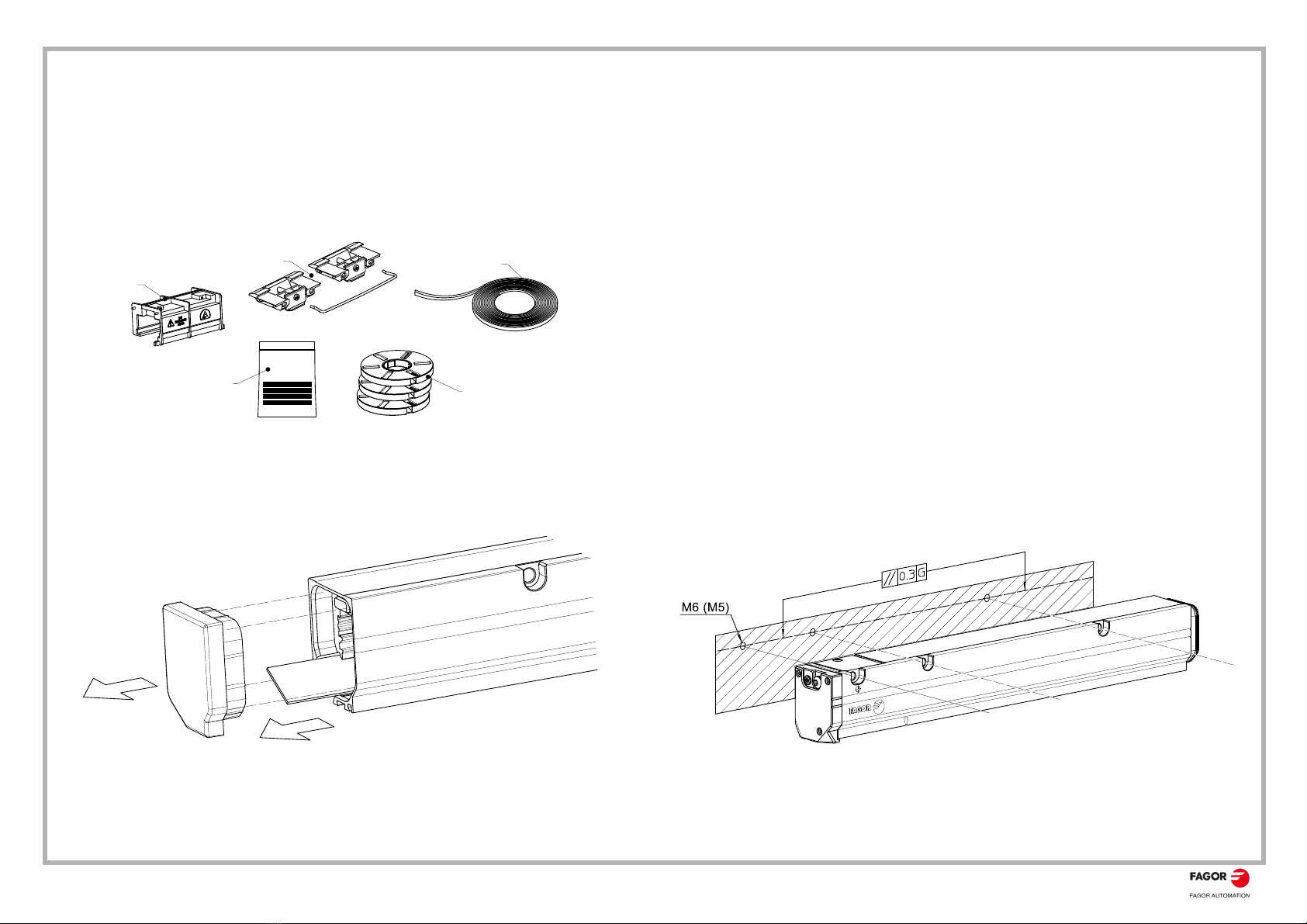

ELEMENTOS SUMINISTRADOS / SUPPLIED PARTS
En el KIT / in the KIT
En el conjunto de piezas pequeñas / in the small parts set
RA
Racor recto
Straight fitting

L3 modular - v2104 - página / page 3 / 34
MI
Módulo intermedio
Intermediate module
En la cabeza lectora / in the reader head
IC SC C EC

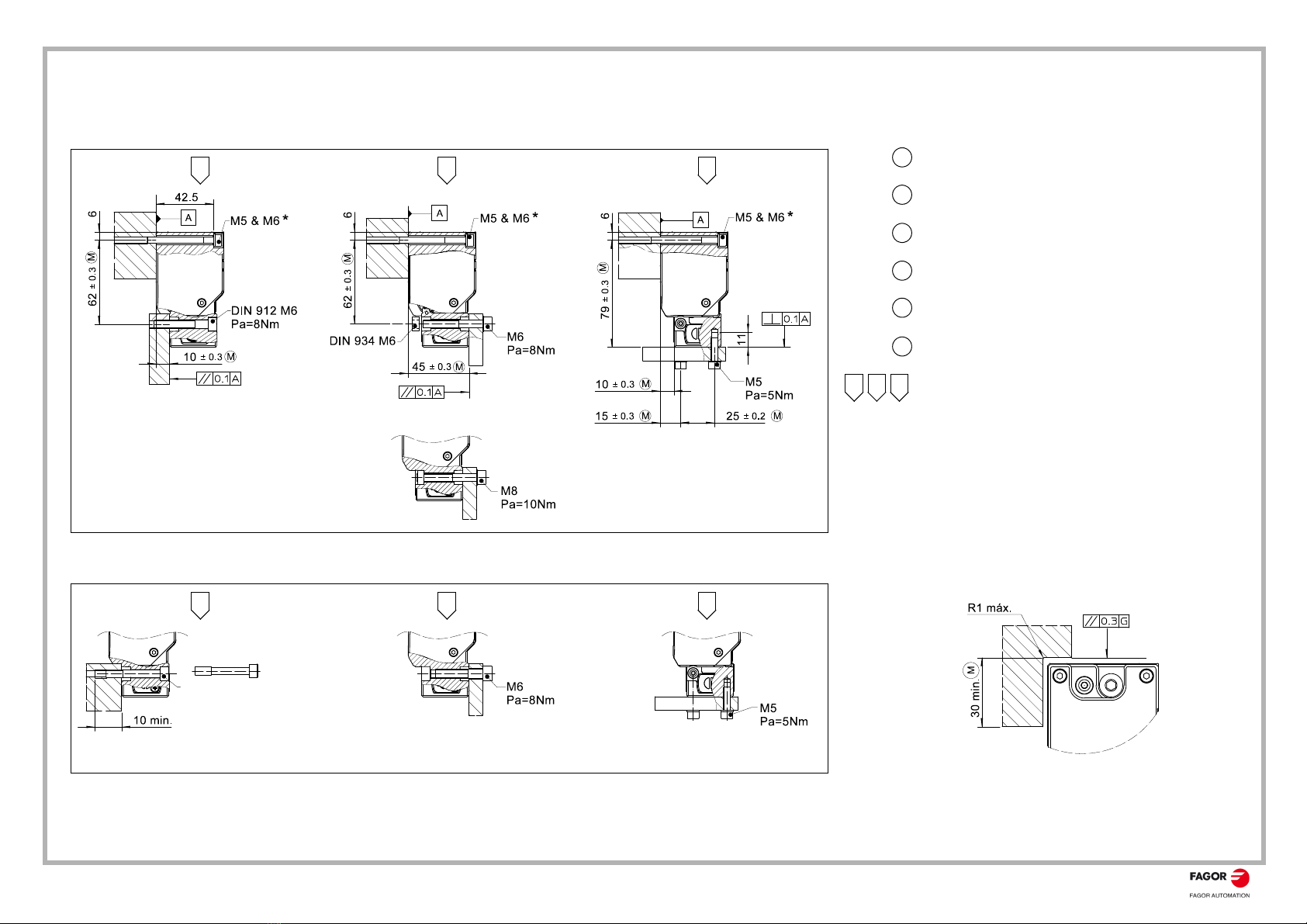

Instrucciones de montaje de cabeza
Head mounting instructions
Soporte de cabeza
Head support
Cabeza
Head
Soporte para embalaje de cabeza
Support for head packing
ACCESORIOS SUMINISTRADOS POR SEPARADO / ACCESSORIES SUPPLIED SEPARATELY
GFACAMA
Galga de montaje
Mounting gauge
Cod.: 82620204
Filtro de aire y accesorios
Compressed air filter and accesories
Cod.: 02200004
Cable y accesorios
Cable and accesories
Accesorio de montaje de cabeza
Head mounting accesory
Cod.: 82620203
Elementos suministrados por separado / Parts supplied separately
En el módulo intermedio / in the intermediate module
RA
Racor recto
Straight fitting
PG R
Protector fleje grabado
Scale tape protection
Cod.: 15m=82620205
30m=82620206
Protector fleje de rodadura
Rolling tape protection
Cod.: 82620207
