BMF-300X
24” REFRIGERATOR
Refrigerador de 24”
Write the serial number here: _______________
Installation Manual
Manual del Instalación

3
Installing your New Appliance
Before using the appliance for the first time,
review the following tips.
Ventilation of Appliance
To ensure the proper working conditions,
air must be allowed to circulate behind and
above the refrigerator. Leave at least 25/64
inch (10 mm) of space between the back
wall and the refrigerator condenser, and at
least 25/64 inch (10 mm) between the top
of the refrigerator and the cabinet or ceiling
above it. Leave at least 19/64 inch (7.5 mm)
of space between each side and a clear
space in front to allow the doors to open
135°.
Dimensions of the appliance with door
(Height x Width x Depth): 72.83” x 23.42”
x 26.9”.
Dimensions of the appliance without door
(Height x Width x Depth): 71.53” x 23.42”
x 23.03”.
Note:
• This refrigerator can be inserted into a
kitchen cabinet. The space must have
the following minimum dimensions
shown in the figure above.
“A” : 24 1/64” (610mm)
“B” : 79 17/32” (2020mm)
“C” : 23 27/64” (595mm)
Minimum installation clearance
Top: 25/64 inch (10 mm)
Back: 25/64 inch (10 mm)
Left Side: 19/64 inch (7.5 mm)
Right Side: 19/64 inch (7.5 mm)
A
B
C
25/64” Min.
clearance from
the cabinet
19/64” Min.
clearance from
a corner to
achieve 90°
door swing.
90° Swing
required for
pull-out shelf
clearance.
23 27/64” Min. clearance
for door swing.
Top of Refrigerator

4

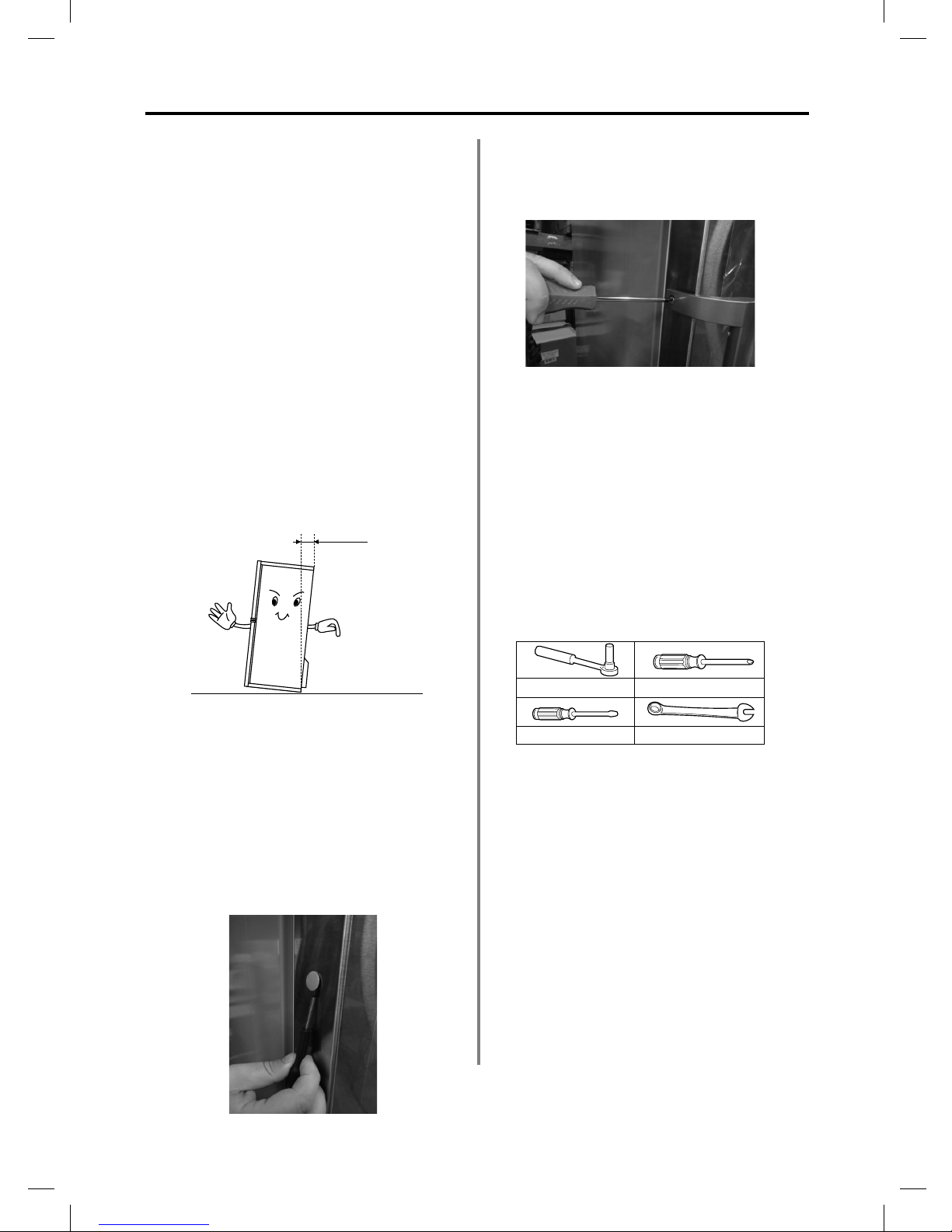

• Do not install the refrigerator outdoors or
where it can be exposed to rain. Install
your appliance in a dry room and avoid
high humidity areas such as basements
and garages.
• Install the refrigerator away from heat
sources and protect it from direct
sunlight in order to conserve energy.
Leveling the Appliance
• For sufficient leveling and air circulation
in the lower rear section of the appliance,
the bottom feet may need to be adjusted.
You can adjust them manually or by
using a suitable spanner.
• The unit will not function properly if tilted
more than 25/64” (10 mm). Please level
the unit as flat as possible.
Installing the Door Handles
For transportation convenience, the door
handles are separately packaged in a plastic
bag. To install the handles, follow the steps
below.
1. Remove screw covers on the left side of
the door and put them into the plastic
bag.
2. Place the handle on the left side of
the door, align the screw holes with
the handle and attach with the screws
provided. Then install the handle covers.
Reversing the Door Hinge
The side which the door opens on can be
changed from the right side (as supplied)
to the left side. Disconnect the refrigerator
from the power outlet and remove products
stored on the inside of the door.
WARNING: This procedure should only be
carried out by qualified individuals. Certain
aspects of this procedure may require two
people.
Tools you will need:
Note: When laying the refrigerator on its
back to gain access to the base, you should
rest it on a soft foam pad or similar material to
avoid damaging the back of the refrigerator.
To reverse the door, the following steps are
recommended.
1. With the refrigerator upright, open the
upper door to take out all door racks (to
avoid rack damage) and then close the
door.
≤25/64” (10mm)
8mm socket wrench
8mm wrench
Flathead screwdriver
Phillips screwdriver

5
Door racks
2. Remove the upper cover on the top of
the refrigerator starting from the right
side and then remove the upper cover of
the upper door.
4. Remove the upper hinge by removing the
three self-tapping screws indicated in the
image below.
Note: Please hold the upper door by hand
during step 4 to prevent door from dropping.
5. Remove the upper door by lifting
vertically and place it on a smooth
surface with the panel facing upwards.
Remove the handle screw covers and
screw hole covers, then remove the self
tapping screws. Remove the handle and
switch it to the right side, then install
the self-tapping screws, handle screw
covers and screw hole covers.
Loosen the self-tapping screws, detach
the stop block and door holder. With the
handle in place, reinstall the door holder
and the spare stop block found in the
plastic bag. Do not use the one you just
removed, that one must be stored in the
plastic parts bag.
Then remove the corner cover and the
upper hinge cover, this may require you
to slightly open the door. Put all parts
into the plastic parts bag.
3. Disconnect all the wiring harness
connectors and ground wires.v Remove
cover on the cabinet body shown in
image 3.

6

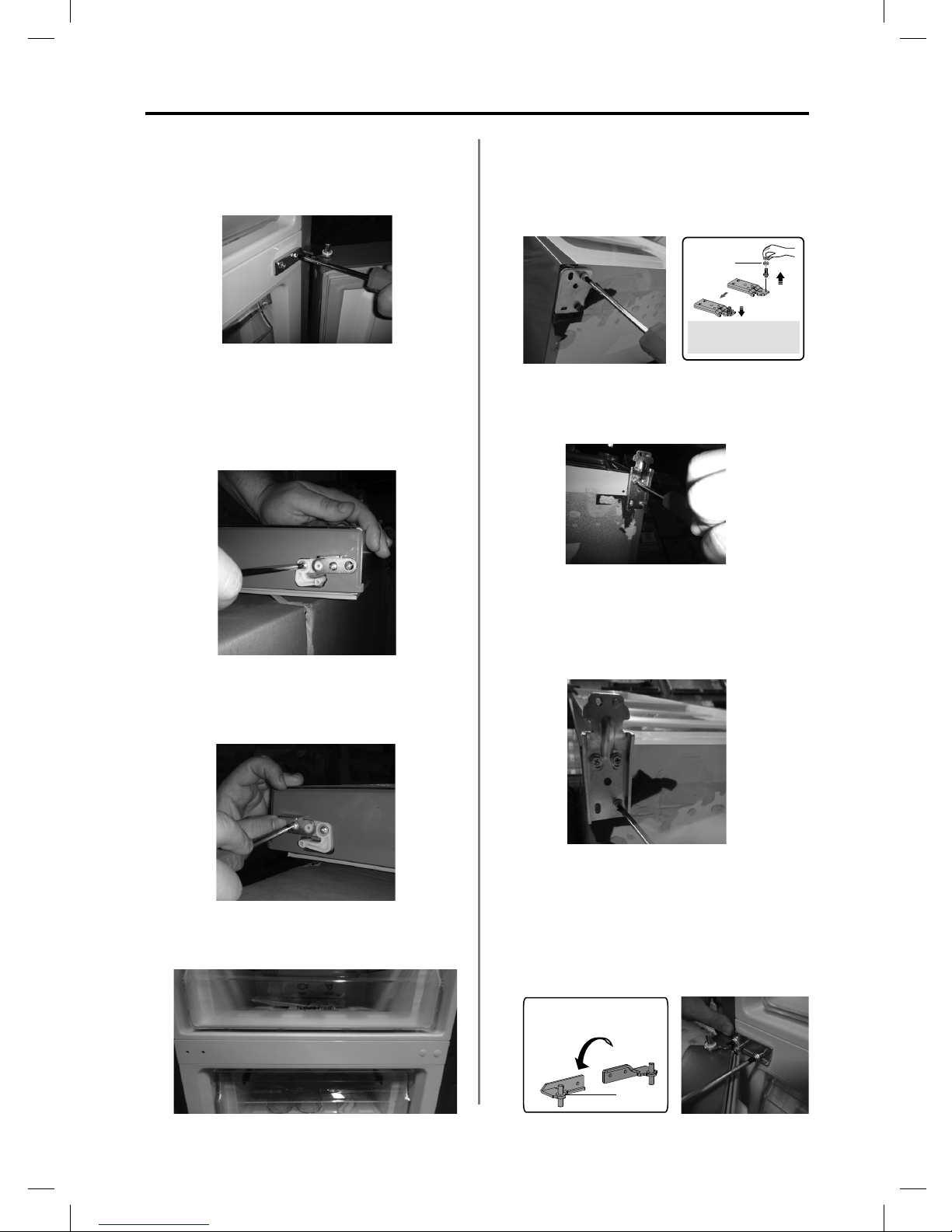

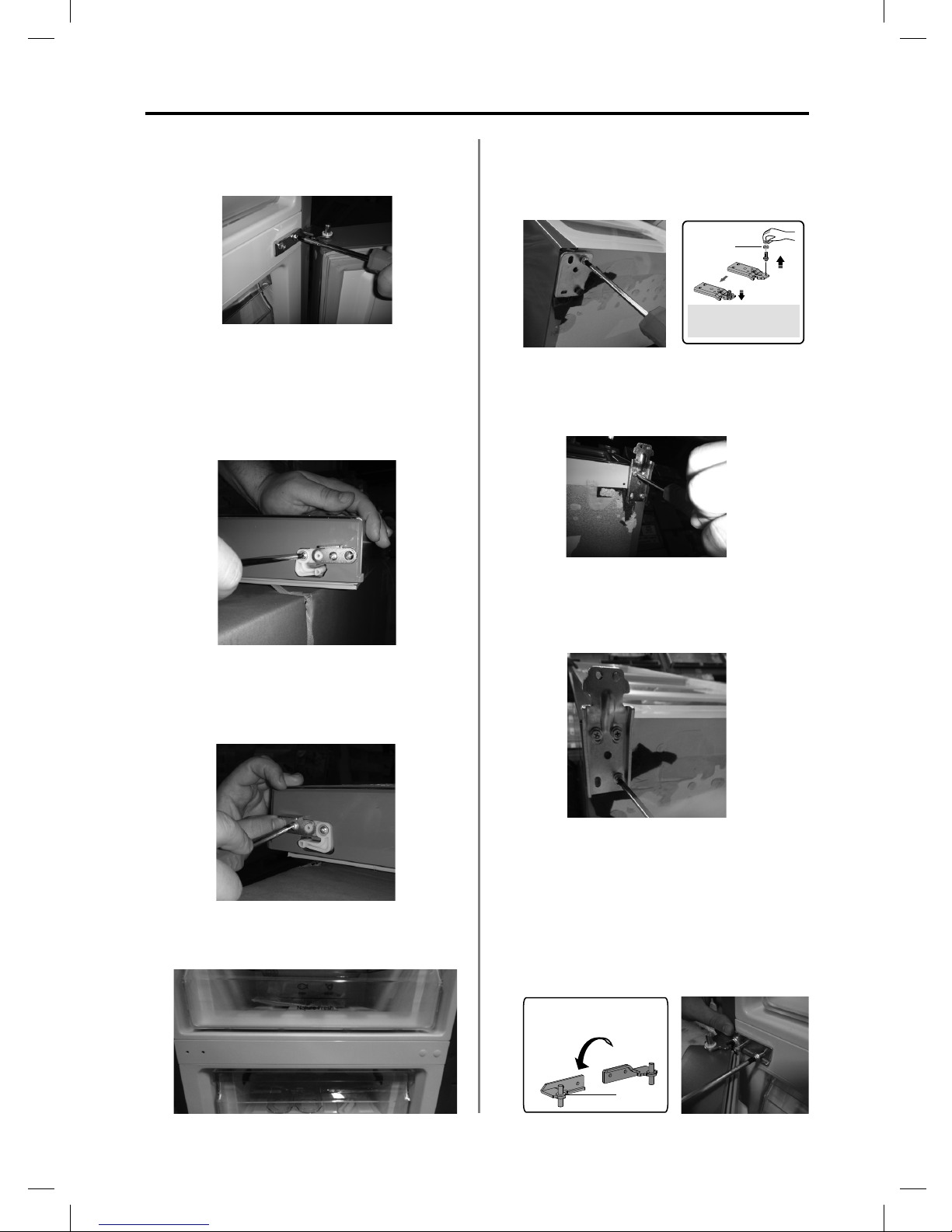

6. Loosen screws used to hold the middle
hinge and remove middle hinge. Then
remove the lower door.
9. Place the refrigerator flat on the floor,
remove adjustable feet and self-tapping
screws. Remove the front foot fixed
bracket and lower hinge.
10. Unscrew the lower hinge, change it
to the opposite side and reattach and
mount washer.
11. Change lower hinge part to the left
side and front foot fixed board to the
right side, then fasten with self-tapping
screws. Finally install adjustable feet.
12. Install the lower door by sliding it in a
downward motion and align the lower
hole site on the bottom of the door and
the upper hinge site. Turn the middle
hinge piece 180°, change the washer
on the axis to the upper side, adjust the
middle hinge to the appropriate position
and then reinstall it.
7. Place the lower door on a smooth
surface facing upwards. Change the
handle to the right side by following step
5 described in page 7. Remove the self-
tapping screws, detach the stop block
and door holder.
Turn the door holder 180° and then
install it and the spare stop block on
the opposite side with the self-tapping
screws.
8. Place the screw hole covers on the
middle plate on the opposite side.
Washer
Note: The washer may
stick to lower door.
Note: The washer may
stick to lower door.
Washer

7
13. Unscrew the upper hinge axis, turn the
upper hinge over and fix axis on it. Then
place it aside for later use.
14. Reconnect the wires on the left and right
slots of the refrigerator body.
15. Place the door in the correct position.
Move the ground wire into the slot on
the upper door from right to left and then
fasten the upper hinge and ground wire
with the self-tapping screws. Hold door
in place when installing.
16. Install the upper hinge cover (in plastic
bag) and reconnect any remaining wires.
17. Turn the corner cover of the door 180°
and install it onto the right corner of the
upper door, then mount the upper cover
of the upper door.
18. Take the connector out of the cover and
mount it on the spare cover (found in
spare parts bag, marked with an R). Put
the cover you just removed in the parts
bag.
Note: Be sure the front side of the
connector fits correctly when mounting.
19. Install the corner cover, connect the wire
and install the upper cover of the upper
door.
20. Open the upper door, mount door racks
and then securely close the door.

9
Instalación de su Electrodoméstico
Antes de utilizar el electrodoméstico por
primera vez, lea los siguientes consejos.

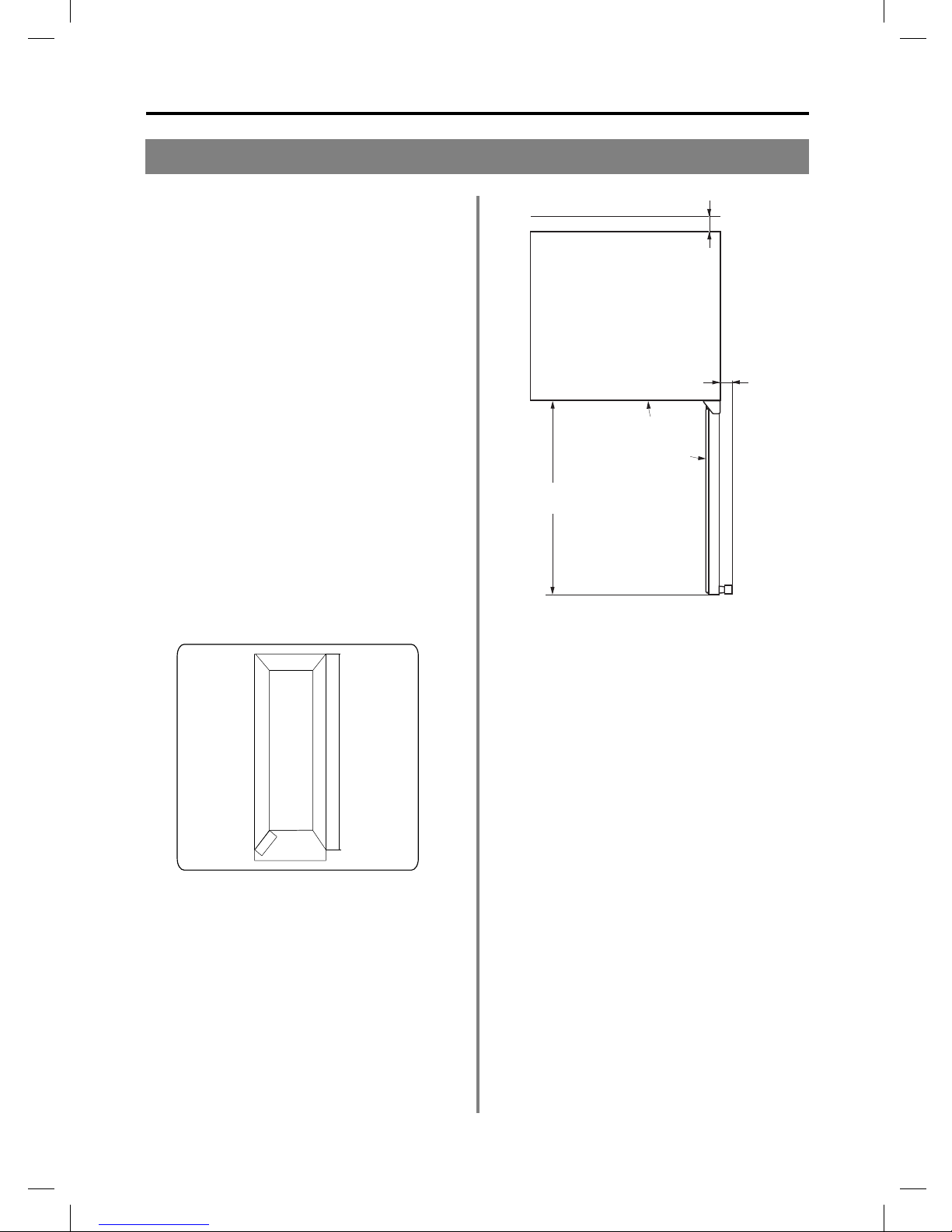

Ventilación del Electrodoméstico
Para asegurar condiciones interiores
adecuadas, el aire debe poder circular por
detrás y por encima de la nevera. Deje
por lo menos 25/64 “(10 mm) de espacio
entre la pared posterior y el condensador
del refrigerador, y por lo menos 25/64” (10
mm) entre la parte superior de la nevera y el
armario o el techo por encima de ella. Deje
por lo menos 19/64 “(7.5 mm) de espacio
entre cada lado y un espacio libre delante
para permitir que las puertas se abran 135°.
Dimensiones del electrodoméstico con la
puerta (Altura x Anchura x Profundidad):
72.83” x 23.42” x 26.9”.
Dimensiones del electrodoméstico sin la
puerta (Altura x Anchura x Profundidad):
71.53” x 23.42” x 23.03”.
Note:
• Este refrigerador puede ser instalado
en un mueble de cocina. El espacio
debe tener las siguientes dimensiones
mínimas que se muestran en la figura de
arriba.
“A” : 24 1/64” (610mm)
“B” : 79 17/32” (2020mm)
“C” : 23 27/64” (595mm)
Distancia mínima de instalación
Por Encima: 25/64 inch (10 mm)
Por Detrás: 25/64 inch (10 mm)
Lado Izquierdo: 19/64 inch (7.5 mm)
Lado Derecho: 19/64 inch (7.5 mm)
A
B
C
25/64” Distancia
mínima del gabinete.
19/64” Distancia
mínima desde
una esquina para
abrir la puerta.
90° Espacio
requerido para
abrir el cajón.
23 27/64” Espacio mínimo
para apertura de la puerta.
Parte Superior del Refrigerador

10

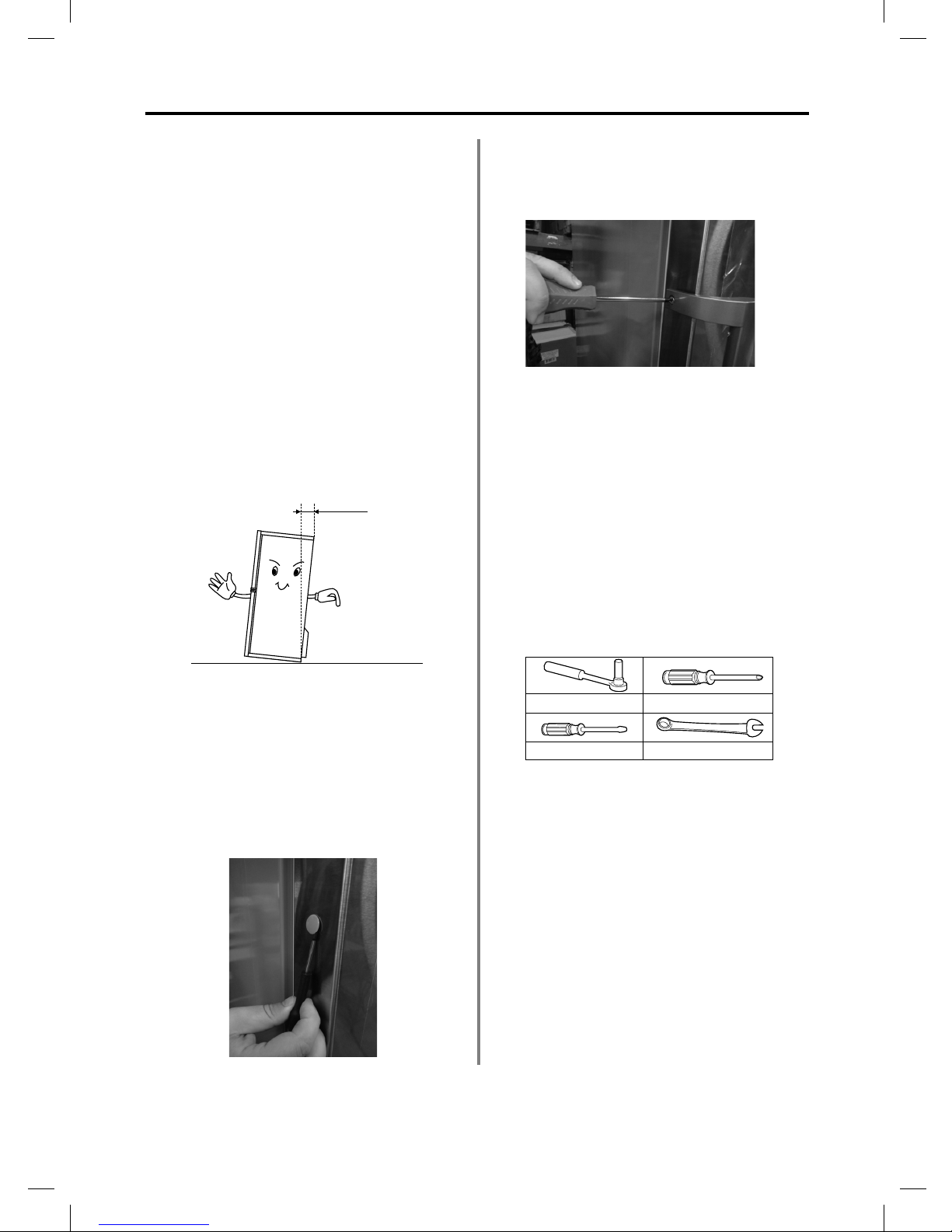

• No instale el refrigerador al aire libre o
donde pueda estar expuesto a la lluvia.
Instale el electrodoméstico en un lugar
seco y evite áreas con alta humedad
como sótanos y garajes.
• Instale el refrigerador lejos de fuentes de
calor y protéjalo de la luz solar directa
para conservar la energía.
Nivelación del Electrodoméstico
• Para la nivelación suficiente y la
circulación de aire en la sección inferior
trasera del electrodoméstico puede ser
necesario ajustar los pies abajo. Usted
puede ajustar de forma manual o usando
una llave adecuada.
• El electrodoméstico no funcionará
correctamente si está inclinado más de
25/64 “(10 mm). Nivele la unidad lo más
plano posible.
Instalación de los Mangos de Puerta
Para comodidad de transporte, los mangos
están envasados en una bolsa plástica.
Para instalar los mangos, siga los pasos a
continuación.
1. Retire las cubiertas de los tornillos en el
lado izquierdo de la puerta y pongalas
en la bolsa plástica.
2. Coloque el mango al lado izquierdo de la
puerta, manteniendo los orificios de los
tornillos en el mango y la puerta en línea,
como muestra la imagen.
Inversión de la Puerta
El lado que se abre la puerta se puede
cambiar desde el lado derecho (como se
suministra) al lado izquierdo. Desconecte el
refrigerador del tomacorriente y retire todos
los alimentos en la puerta.
AVISO: Este procedimiento sólo debe ser
realizado por personas cualificadas. Ciertos
aspectos de este procedimiento puede
requerir dos personas.
Herramientas necesarias:
Nota: Al colocar el refrigerador en su parte
posterior para obtener acceso a la base,
debe ponerla en una almohadilla de espuma
blanda o material similar para evitar dañar
la parte trasera del refrigerador. Para invertir
la puerta, se recomiendan los siguientes
pasos.
1. Con el refrigerador vertical, abra la
puerta superior para sacar todos los
estantes de la puerta (para evitar daños)
y cierre la puerta.
≤25/64” (10mm)
Destornillador de punta fina
Llave fija de 8 mm Destornillador de estrella
Llave de 8 mm

11
2. Retire la cubierta superior en la parte
superior de la nevera a partir del lado
derecho y luego retire la cubierta
superior de la puerta superior.
4. Quite los tornillos autorroscantes
especiales indicados en la imagen de
debajo y la bisagra superior. Desconecte
el cable de tierra indicado a continuación.
Nota: Por favor, mantenga la puerta superior
en su lugar durante el paso 4 para evitar que
la puerta se caiga.
5. Retire la puerta superior levantándola
verticalmente y colóquela sobre una
superficie lisa con el panel hacia arriba.
Retire la tapa de los mangos y las tapas
de los agujeros, luego quite los tornillos
autorroscantes especiales. Retire el
mango y póngalo en la derecha, luego
instale los tornillos autorroscantes,
tapas de mango y las cubiertas de los
agujeros en el orden inverso del que
fueron removidos.
Suelte los tornillos autorroscantes,
desmonte el bloque de tope y soporte
de la puerta. Con el mango en su lugar,
vuelva a instalar el soporte de puerta y
el bloque de tope de repuesto que se
encuentra en la bolsa plástica. No utilice
el que usted acaba de quitar, se debe
almacenar en la bolsa de piezas de
plástico.
Luego retire la tapa de la esquina y la
cubierta de la bisagra superior. Coloque
todas las piezas en la bolsa de piezas de
plástico.
3. Desconecte los interruptores de láminas
que se muestran en las imágenes 1 y 2.
Retire la tapa del cuerpo del gabinete
como se muestra en la imagen 3.
1
Parrilla de
la puerta

12
6. Suelte los tornillos utilizados para sujetar
la bisagra central y retire la bisagra del
medio. Luego retire la puerta inferior.
9. Coloque el refrigerador en el suelo,
quite los pies ajustables y los tornillos
autorroscantes. Extraiga el cuadro fijo
delantero y la bisagra inferior.
10. Desatornille la bisagra inferior, cámbielo
al lado contrario y vuelva a colocar y
montar la arandela.
11. Cambie la pieza de la bisagra inferior
en el lado izquierdo y el cuadro fijo
delantero a la derecha, luego apriete
los tornillos autorroscantes. Finalmente
instale los pies ajustables.
12. Retire la puerta inferior tirando hacia
abajo y alinee el agujero inferior y el eje
de la bisagra superior. Gire la pieza de
bisagra central 180 °, cambie la arandela
en el eje de la parte superior, ajuste la
bisagra central en la posición apropiada
y vuelva a instalarlo.
7. Coloque la puerta inferior sobre una
superficie acolchada hacia arriba.
Cambie el mango hacia la derecha
siguiendo el paso 5 descrito en la página
24. Retire los tornillos autorroscantes,
desmonte el bloque de tope y soporte
de la puerta.
Gire el soporte de la puerta 180° e
instálelo y el bloque de tope en el lado
opuesto con los tornillos autorroscantes.
8. Cambie las cubiertas de los agujeros del
tornillo en la placa de la cubierta media
de izquierda a derecha.
Note: The washer may
stick to lower door.
Washer
Washer
Note: The washer may
stick to lower door.

13
13. Destornille el eje de la bisagra superior,
dele vuelta a la bisagra superior y
coloque el eje sobre el mismo. Pongalo
a un lado para más adelante.
14. Vuelva a alinear los cables en las
ranuras izquierda y derecha del cuerpo
del refrigerador, como se muestra a
continuación.
15. Coloque la puerta en la posición
correcta, y ajuste la parte superior de la
bisagra. Mueva el cable de tierra en la
ranura de la puerta superior de derecha
a izquierda y luego fije la bisagra superior
y el alambre de tierra con los tornillos
autorroscantes. Mantenga la puerta en
su lugar durante la instalación.
16. Conecte el interruptor de láminas de
acuerdo con el paso 3 (página 24) y
luego instale la cubierta de la bisagra
superior (en la bolsa plástica).
17. Gire la cubierta de la esquina de la puerta
180° e instálelo en la esquina derecha de
la puerta superior, luego monte la tapa
superior de la puerta superior.
18. Retire el interruptor de láminas de la
tapa (parte 3 en el paso 3) y montelo a la
cubierta de repuesto (que se encuentra
en la bolsa de piezas de repuesto,
marcada con una R). Ponga la cubierta
que acaba de quitar en la bolsa de
piezas.
Nota: Asegúrese de que la parte frontal
del interruptor de láminas se ajuste
correctamente al montar.
19. Instale la tapa de la esquina, conecte
el interruptor de láminas e instale la
cubierta superior de la puerta superior.
20. Abra la puerta superior, monte los
bastidores de puertas y cierre bien la
puerta.

15
Installation de Votre Nouvel Appareil
Avant d’utiliser l’appareil pour la première
fois, consultez les conseils suivants.
Ventilation de L’appareil
Pour assurer de bonnes conditions de
fonctionnement, l’air doit pouvoir circuler
derrière et au-dessus du réfrigérateur.
Laisser un espace d’au moins 25/64 po
(10 mm) entre le mur et le condenseur à
l’arrière du réfrigérateur, et entre le haut
du réfrigérateur et l’armoire ou le plafond.
Laissez un espace d’au moins 19/64 pouce
(7,5 mm) de chaque côté, et un espace libre
devant pour permettre d’ouvrir les portes de
135°.
Dimensions de l’appareil avec porte (hauteur
x largeur x profondeur): 72.83” x 23.42”
x 26.9”.
Dimensions de l’appareil sans porte (hauteur
x largeur x profondeur): 71.53” x 23.42”
x 23.03”.
Remarque:
• Ce réfrigérateur peut être encastré dans
un meuble de cuisine. L’espace doit avoir
les dimensions minimales indiquées sur
la figure ci-dessus.
“A” : 24 1/64” (610mm)
“B” : 79 17/32” (2020mm)
“C” : 23 27/64” (595mm)
Dégagement de montage minimal
Dessus: 25/64 po (10 mm)
Arrière: 25/64 po (10 mm)
Latéral Gauche: 19/64 po (7.5 mm)
Latéral Droit: 19/64 po (7.5 mm)
A
B
C
25/64” Distancia
mínima del gabinete.
19/64” Distancia
mínima desde
una esquina para
abrir la puerta.
90° Espacio
requerido para
abrir el cajón.
23 27/64” Espacio mínimo
para apertura de la puerta.
Parte Superior del Refrigerador

16
• Ne pas installer le réfrigérateur à
l’extérieur ou l’exposer à la pluie.
Installez votre appareil dans un endroit
sec, et éviter les zones de forte humidité,
tels que les sous-sols et les garages.
• Installez le réfrigérateur loin de sources
de chaleur et protégez-le de la lumière
directe du soleil afin de conserver
l’énergie.
Mise à Niveau de L’appareil
• Il faudra sans doute ajuster les pieds afin
que le nivellement et la circulation de l’air
soit suffisants dans la partie inférieure
arrière de l’appareil. Vous pouvez les
régler à la main ou à l’aide d’une clé
appropriée.
• L’unité ne fonctionnera pas correctement
si inclinée de plus de 25/64 po (10
mm). Veillez à niveler l’unité le plus plat
possible.
Installation des Poignées de Porte
Pour plus de commodité lors du transport,
les poignées de la porte sont emballées
séparément dans un sac en plastique. Pour
installer les poignées, suivez les étapes ci-
dessous.
1. Enlevez les caches de vis du côté
gauche de la porte et mettez-les dans le
sac en plastique.
2. Placez la poignée du côté gauche de la
porte, en alignant les trous de vis de la
poignée et de la porte, comme le montre
la photo.
Pour Inverser la Charnière de la Porte
Le côté de l’ouverture de la porte peut
être à droite (comme fourni) ou à gauche.
Débranchez le réfrigérateur de la prise de
courant et retirez les produits rangés dans
la porte.
MISE EN GARDE: Cette procédure ne
doit être effectuée que par des personnes
qualifiées. Certains aspects de cette
procédure peuvent nécessiter deux
personnes.
Outils nécessaires:
Remarque: Lorsque vous couchez le
réfrigérateur sur sa face arrière pour avoir
accès à la base, posez-le sur un coussin
mou (en mousse ou un matériau similaire)
afin d’éviter d’endommager l’arrière du
réfrigérateur. Pour inverser la porte, les
étapes suivantes sont recommandées.
1. Le réfrigérateur étant en position
verticale, ouvrez la porte supérieure pour
sortir toutes les étagères de la porte
(pour éviter les endommager) et puis
fermez la porte.
≤25/64” (10mm)
Tournevis plat
Clé à douille de 8 mm Tournevis Philips
Clé de 8 mm

17
2. Retirez le cache supérieur du dessus du
réfrigérateur à partir du côté droit, puis
retirez le cache supérieur de la porte
supérieure.
4. Retirez les vis spéciales de brides auto-
taraudeuses indiquées dans l’image ci-
dessous et la charnière supérieure sous
elles. Débranchez le fil de terre comme
indiqué ci-dessous.
Remarque: Veillez à maintenir la porte
supérieure en main pendant l’étape 4 pour
éviter que la porte ne tombe.
5. Retirez la porte supérieure en la
soulevant verticalement et placez-la sur
une surface lisse avec le panneau tourné
vers le haut.
Retirez les protections de poignée et les
caches des trous de vis, puis retirez les
vis spéciales auto-taraudeuses. Retirez
la poignée et remettez-la du côté droit,
puis vissez les auto-taraudeuses, les
cache de poignée et caches des trous de
vis dans l’ordre inverse de la démonte.
Desserrez les vis auto-taraudeuses,
détachez le bloc d’arrêt et le gond
de porte. La poignée étant en place,
réinstallez le gond de la porte et le bloc
d’arrêt supplémentaire qui se trouve
dans le sac en plastique. N’utilisez pas
celui que vous venez de retirer, il doit
être mis le sac en plastique des pièces.
Ensuite, retirez le cache de coin et
le cache de la charnière supérieure.
Mettez toutes les pièces dans le sac en
plastique avec les autres pièces.
3. Débranchez les commutateurs à lames
comme illustré dans les images 1 et 2.
Retirez le cache sur le corps de l’armoire
comme illustré dans l’image 3.
1
Parrilla de
la puerta

18
6. Desserrez les vis qui maintiennent la
charnière centrale et retirez la charnière
centrale. Ensuite, retirez la porte
inférieure.
9. Placez le réfrigérateur à plat sur le sol,
enlevez les pieds réglables et les vis
auto-taraudeuses. Retirez la plaque fixe
des pieds avant et la partie inférieure de
la charnière.
10. Dévissez la charnière inférieure et
installez-la de l’autre côté avec sa
rondelle de montage.
11. Changez la partie inférieure de la
charnière du côté gauche et la plaque
fixe des pieds avant du côté droit, puis
vissez les vis auto-taraudeuses. Enfin,
réinstallez les pieds réglables.
12. Retirez la porte inférieure en la tirant vers
le bas et alignez le site du trou inférieur et
l’axe de la charnière supérieure. Tourner
la charnière du milieu à 180°, déplacez la
rondelle sur l’axe sur la face supérieure,
régler la charnière du milieu en position
appropriée, puis réinstallez-la.
7. Placez la porte inférieure sur une surface
lisse tournée vers le haut. Changez la
poignée du côté droit en suivant l’étape
5 décrite à la page 43. Retirez les vis
auto-taraudeuses, détachez le bloc
d’arrêt et le gond de porte.
Tournez le gond de porte de 180°, puis
installez-le ainsi que le bloc d’arrêt
du côté opposé avec les vis auto-
taraudeuses.
8. Changez de gauche à droite les caches
de trous de vis de la plaque de cache du
milieu.
Washer
Note: The washer may
stick to lower door.
Note: The washer may
stick to lower door.
Washer

19
13. Dévissez l’axe de la charnière supérieure,
faites tourner la charnière supérieure et
fixez-y l’axe. Puis, écartez-la pour une
utilisation ultérieure.
14. Réalignez les fils sur les encoches gauche
et droite du corps de réfrigérateur,
comme indiqué ci-dessous.
15. Placez la porte en position correcte,
ajustez la partie plastique de la charnière
supérieure. Déplacez de droite à gauche
le fil de terre dans la fente de la porte
supérieure, puis fixez la charnière
supérieure et le fil de terre avec les vis
auto-taraudeuses. Maintenez la porte en
place lors de l’installation.
16. Connectez le commutateur à lames
comme à l’étape 3 (page 43), puis
installez le cache de la charnière
supérieure qui se trouve dans le sac en
plastique.
17. Tournez le cache du coin de la porte de
180° et installez-le sur le coin droit de la
porte supérieure, puis montez le cache
supérieur de la porte supérieure.
18. Retirez le commutateur à lames du cache
(partie 3 de l’étape 3) et montez-le sur le
cache de rechange (qui se trouve dans
le sac de pièces de rechange, marqué
d’un R). Mettez le cache que vous venez
d’enlevé dans le sac de pièces.
Remarque : Assurez-vous que la face
avant du commutateur à lames est
correctement en place lors du montage.
19. Installez le cache de coin, connectez
le commutateur à lames et installez le
cache supérieur de la porte supérieure.
20. Ouvrez la porte supérieure, montez les
étagères et fermez la porte.

FAGOR AMERICA, INC.
PO BOX 2181
SO. HACKENSACK, NJ 07606
For technical support or repair please call: 1.877.743.2467
For additional support please call: 1.800.207.0806
Email: [email protected]
www.fagoramerica.com
V06182014(USA)
The manufacturer reserves the right to modify the items described in this manual.
Le fabricant se réserve le droit de modifier des éléments décrits dans ce manuel.
