Fagor IO-HOO-0777 User manual

Campana extractora de cocina
IO-HOO-0777 (09.2019)
3AF3-6120X
Manual de instrucciones
Kitchen extractor hood
Exaustor de cozinha
¡Lea detenidamente este manual antes de usar el aparato!
O aparelho apenas deve ser iniciado após tomar conhecimento do manual!
Before using the appliance, please carefully read this manual!
Manual de instruções Instruction manual
PT
PT
ES
ES
EN
EN

2
INDICACIONES RELACIONADAS CON SEGURIDAD 4
DESEMBALAJE 8
ELIMINACIÓN DE APARATOS USADOS 8
USO 9
CONTROL DE CAMPANA 9
OTRA INFORMACIÓN IMPORTANTE RELATIVA AL USO DE LA CAMPANA 10
LIMPIEZA Y CONSERVACIÓN 11
MANTENIMIENTO 11
FILTRO DE GRASA 11
FILTRO DE CARBÓN 11
ILUMINACIÓN 11
GARANTÍA, ATENCIÓN DE POST VENTA 12
GARANTÍA 12
CONSELHOS DE SEGURANÇA 14
DESEMPACOTAMENTO 18
ELIMINAÇÃO DE APARELHOS GASTOS 18
UTILIZAÇÃO 19
CONTROLO DO EXAUSTOR 19
OUTRAS INFORMAÇÕES IMPORTANTES SOBRE A UTILIZAÇÃO DO EXAUSTOR 20
LIMPEZA E MANUTENÇÃO 21
MANUTENÇÃO 21
FILTRO DE GORDURA 21
FILTRO DE CARVÃO 21
ILUMINAÇÃO 21
GARANTIA, SERVIÇO PÓS-VENDA 22
GARANTIA 22
ES- Tabla de contenidos
PT- Índice
NOTES ON SAFETY 24
UNPACKING 27
DISPOSAL OF OLD APPLIANCE 27
OPERATION 28
KITCHEN HOOD CONTROLS 28
OTHER IMPORTANT INFORMATION CONCERNING THE OPERATION OF THE HOOD 29
CLEANING AND MAINTENANCE 30
MAINTENANCE 30
GREASE FILTER 30
ACTIVATED CHARCOAL FILTER 30
LIGHT 30
WARRANTY AND AFTER SALES SERVICE 31
WARRANTY 31
EN- Table of contents

3
Estimado
Cliente
A partir de hoy tus deberes serán más fáciles que
nunca. El aparato de la marca es excep-
cionalmente fácil de usar y perfectamente ecaz.
Después de leer el manual, el uso no será ningún
problema.
El equipo, antes de abandonar la fábrica y ser
embalado, fue minuciosamente comprobado que
funciona seguramente en los puestos de control
de calidad.
Les rogamos lean con atención este manual de la
primera puesta en marcha de este aparato. Seguir
las instrucciones incluidas en el presente manual
les protegerá del uso inadecuado. Guardar este
manual para tenerlo siempre accesible.
Seguir estrictamente las instrucciones de uso
para evitar siniestros.
Atentamente

4
INDICACIONES RELACIONADAS
CON SEGURIDAD
• ¡Lea detenidamente este manual antes de usar el apa-
rato!
• El aparato está destinado solamente para usar en casa.
• El fabricante se reserva el derecho a realizar cambios
que no inuyan en la forma de funcionamiento del apa-
rato.
• El fabricante no se responsabiliza de eventuales daños o
incendios ocasionados por el equipo que resulten de la
falta de observancia de recomendaciones del presente
manual.
• La campana de cocina sirve para evacuar los vahos de
cocina. No se debe usarla para otros objetivos.
• La campana que funciona en modo de extractor debe es-
tar conectada a respectivo canal de ventilación (no co-
nectar a canales de chimenea, de humo o de gases de
escape que se encuentren en uso). La campana requie-
re instalación de conducto de evacuación de aire hacia
fuera. El largo de conducto (muchas veces es tubo de Ø
120 mm ó 150 mm) no debe ser más largo que 4-5 m. El
conducto de evacuación de aire también es requerido en
las campanas telescópicas y de muebles en modo de
absorbedor.
• La campana que funciona en modo de absorbedor re-
quiere instalación de ltro con carbón activo. En este
caso no se requiere instalación de conducto de evacua-
ción de aire hacia fuera, pero se recomienda el montaje
de volante de soplado de aire (solamente campanas de
chimenea).
• La campana tiene iluminación independiente y ventilador
de extracción dotado de posibilidad de jar una de las
velocidades de giro.
• En función de la versión de equipo la campana está des-
tinada para jar de manera permanente en una pared

5
vertical por encima de la cocina de gas o eléctrica (cam-
panas de chimenea y universales); en el techo por enci-
ma de la cocina de gas y eléctrica (campanas de isla); en
la pared de los muebles que se encuentran por encima
de la cocina de gas o eléctrica (campanas telescópicas y
para empotrar). Antes del montaje se debe asegurar que
la estructura de la pared / techo es adecuada para sopor-
tar la campana. Algunos modelos de campanas pesan
mucho.
• La altura de montaje de aparato por encima de la placa
eléctrica se encuentra en la tarjeta de producto (espe-
cicación técnica de aparato). Si en el manual de insta-
lación de aparatos a gas se da una distancia mayor, se
debe tenerlo en cuenta (Fig 1).
• Por debajo de la campana de cocina no se puede dejar
fuego abierto a la hora de quitar los vasos del quemador,
se debe dejar fuego mínimo. Siempre se debe compro-
bar que la llama no sale fuera del vaso ya que esto hace
pérdida indeseada de energía y concentración peligrosa
de calor.
• Los platos preparados en grasa debe estar vigilados per-
manentemente ya que la grasa puede encenderse.
• Antes de cada operación de limpieza, cambio de ltro o
antes de empezar la reparación se debe sacar el enchu-
fe de aparato de contacto.
• El ltro de grasa para la campana se debe limpiar al me-
nos una vez al mes, ya que si saturado de grasa es peli-
groso.
• Si en el cuarto, además de la campana, se usan otros
aparatos de alimentación no eléctrica (por ejemplo, hor-
nos a combustibles líquidos, calentadores de ujo, escal-
fadores), se debe cuidar de ventilación suciente (admi-
sión de aire). Una explotación segura es posible con el
trabajo simultáneo de campana y aparatos quemadores,
dependientes del aire que existe en el cuarto, en el lugar
donde se encuentran estos aparatos existe hipertensión
por encima de 0,004 milibar (este punto no se debe te-
ner en cuenta cuando la campana es usada como ab-

6
sorbedor de olores).
• La campana no debe servir como supercie de soporte
para las personas que se encuentran en la cocina.
• La campana debe limpiarse muy frecuentemente tanto
fuera como pro dentro (AL MENOS UNA VEZ AL MES,
manteniendo las indicaciones relativas al mantenimiento
del presente manual).En caso de no seguir los principios
relativos a la limpieza de la campana y cambio de ltros
puede surgir amenaza de incendio.
• Cuando el cable de alimentación esté dañado, deberá
ser reemplazado en un taller especializado de repara-
ción.
• Hay que garantizar la posibilidad de desconectar el apa-
rato de la red eléctrica, por medio de la desconexión del
interruptor bipolar.
• El presente aparato no debe ser usado por personas (in-
cluyendo niños) con capacidad física, sensual y psíquica
limitada y por las personas que no tengan experiencia o
conocimientos del empleo del aparato con tal de que se
encuentren bajo vigilancia o sigan las instrucciones de
uso del aparato por la persona responsable de su segu-
ridad.
• Hay que jarse en que los niños sin tutela no usen ni jue-
guen con el aparato.
• Comprobar que el voltaje de la tabla nominal equivale a
los parámetros locales de alimentación.
• Antes montar desarrollar y enderezar el cable eléctrico.
• Los materiales de embalaje (saquitos de polietileno, tro-
zos de poliuretano, etc.) deben ser guardados lejos del
alcance de niños a la hora de desembalar.
• Antes de conectar la campana a la red eléctrica siempre
se debe controlar que el cable eléctrico fue instalado co-
rrectamente y NO fue aplastado por la campana durante
el montaje. No conectar el aparato a la red eléctrica an-
tes de terminar el montaje.
• Está prohibido usar la campana sin montar los ltros de
grasa de aluminio.
• Está absolutamente prohibido preparar platos a fuego

7
abierto (ambeado).
• En cuanto a los medios de seguridad y técnicos relativos
a la evacuación de gases de combustión se debe seguir
absolutamente las leyes emitidas por las autoridades lo-
cales.
• No enroscar tornillos o elementos de jación de confor-
midad con el presente manual puede amenazar la salud
y la vida.
• Las campanas colgantes funcionan solament en el modo
de absorbedor de olores
• ¡ATENCIÓN! Si no se instalan los tornillos y elementos
de jación de acuerdo con estas instrucciones se puede
incurrir en riesgos de naturaleza eléctricos.

8
DESEMBALAJE
El aparato ha sido asegurado contra daños
antes del transporte. Después de desem-
balar el dispositivo les rogamos eliminen
los elementos del embalaje de forma que
no sea nociva para el medio ambiente.
Todos los materiales empleados para em-
balar no son nocivos para el medio ambien-
te, en un 100% sirven para ser reciclados y
llevan símbolos respectivos.
¡Advertencia! Los materiales de embalaje (saquitos de po-
lietileno, trozos de poliuretano, etc.) deben ser guardados
lejos del alcance de niños a la hora de desembalar.
ELIMINACIÓNDEAPARATOSUSADOS
Este aparato está marcado con el símbo-
lo de contenedor para desechos tachado,
según la Directiva Europea 2012/19/CE.
Dicho símbolo informa que este aparato,
pasado el periodo de su uso, no debe ser
eliminado junto con los demás desechos
procedentes de hogares.
El usuario está obligado a devolverlo a un
lugar destinado para recoger el equipo eléctrico y electró-
nico gastado. Las entidades que realizan la recogida, inclu-
yendo los puntos locales de recogida, tiendas, y entidades
municipales, crean un sistema adecuado que permite la de-
volución de estos aparatos.
El adecuado uso del equipo eléctrico y electrónico gasta-
do ayuda a evitar las consecuencias que son nocivas para
humanos y para el medio ambiente procedentes de la pre-
sencia de componentes peligrosos e inadecuado almace-
namiento y procesamiento de estos dispositivos.

9
USO
Control de campana

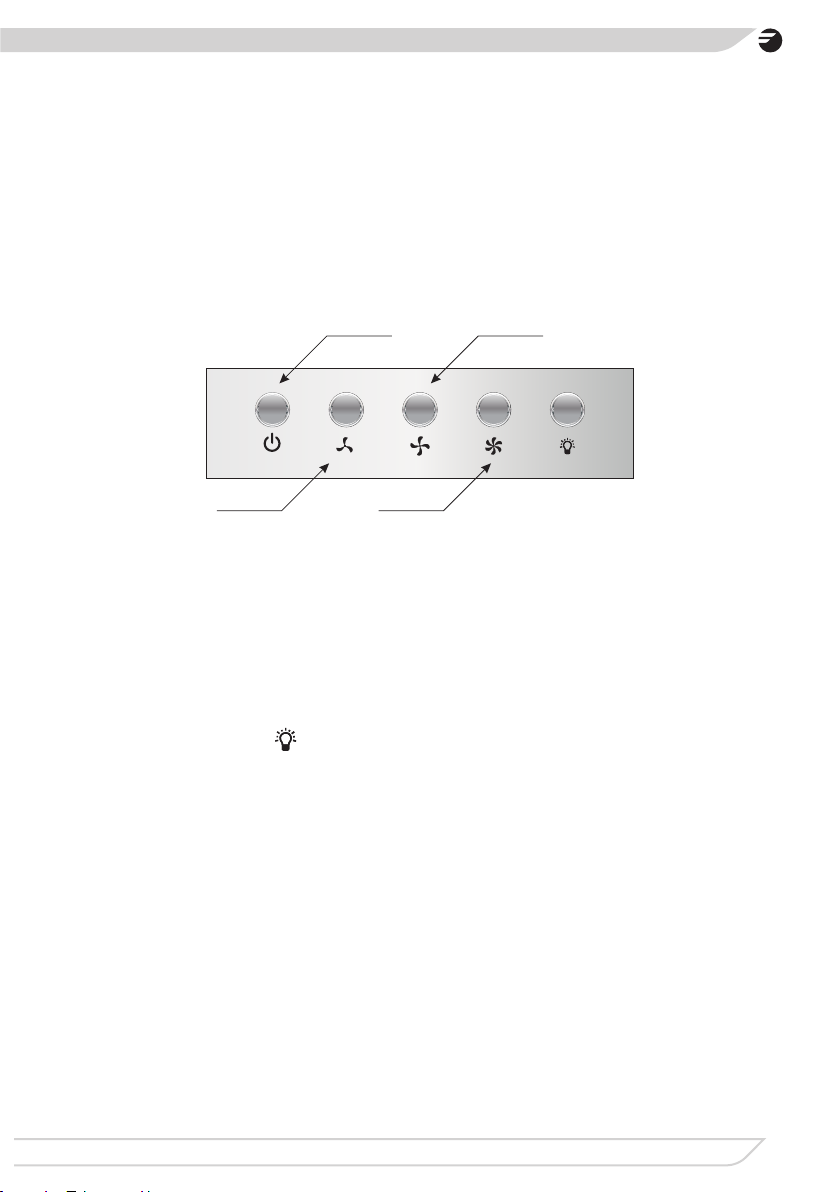

El panel de control de la campana está presentado en el dibujo 4, para recordar
también lo ponemos a continuación:
3
2
1
4
El panel de control está dotado de botones (isostato).
Para activar la campana seleccionar una de las marchas descritas por medio de
apretar el botón adecuado:
1- Marcha inferior. Usar esta marcha con pocos vahos.
2- Marcha media. Usar esta marcha con media cantidad de vahos, por ejemplo, a
la hora de cocinar muchos platos al mismo tiempo.
3- Marcha superior. Usar esta marcha con mayor cantidad de vahos, por ejemplo,
a la hora de freír o asar a la parilla.
4- Desactiva la campana
El botón señalado como sirve para activar o desactivar la iluminación. La ilumi-
nación de la campana funciona independientemente de la marcha del motor.

10
Otra información importante relativa al uso de la campana
Trabajo como absorbedor: En esta opción el aire ltrado vuelve al cuarto por medio
de los agujeros preparados para ello. En esta conguración se debe montar el ltro
de carbón y se recomienda montar el volante de soplado de aire (disponible en fun-
ción del modelo, existe sobre todo en campanas de chimenea).
Trabajo como extractor: Durante el modo de trabajo de extractor de la campana,
el aire es evacuado hacia fuera con un conducto especial. Con esta conguración
se debe eliminar el eventual ltro de carbón. La campana está conectada al agu-
jero que evacúa el aire hacia fuera por medio de un conducto rígido o elástico de
diámetro de 150 mm ó 120 mm y bornes adecuados para conductos que se deben
comprar en lugares con materiales de instalación. La conexión debe ser realizada
por un instalador calicado.
Velocidad de ventilador: La velocidad inferior y media se usa en condiciones norma-
les y con pocos vahos, mientras que la velocidad superior se debe usar solamente
con concentración alta de vahos de cocina, por ejemplo, a la hora de freír o preparar
con parilla.
Atención (se reere solamente a campanas universales): La estructura de campa-
nas universales requiere cambio manual de modo de trabajo de la campana. La
forma de cambio de este modo está presentada en la gura 8.
Atención (se reere solamente a las campanas de muebles y telescópicas): Las
campanas de muebles y telescópicas que trabajan en el modo de absorbedor re-
quieren montaje de tubo que evacúa el aire. El segundo extremo del tubo debe ir
dirigido al cuarto, por este tubo se evacuará el aire ltrado.
Advertencia: Las campanas colgantes funcionan solamente en el modo de ab-
sorbedor.

11
LIMPIEZA Y CONSERVACIÓN
Mantenimiento
El mantenimiento y limpieza regulares garantizarán un trabajo bueno y sin avería de
la campana y alargarán su vida útil. Se debe prestarse mucha atención que el ltro
de grasa y el ltro con carbón activo estén limpios y se reemplacen de conformidad
con las recomendaciones de fabricante.
• No usar trapos mojados ni esponjas ni chorro de agua.
• No usar disolventes ni alcohol ya que pueden hacer mates las supercies bar-
nizadas.
• No usar sustancias cáusticas, sobre todo para limpiar supercies hechas de
acero inoxidable.
• No usar trapo duro, ásperos
• Se recomienda usar trapo húmedo y detergentes neutros.
Advertencia: Después de unos lavados en el lavavajías, el color de ltro de aluminio
puede cambiar. El cambio de color no signica irregularidades y necesidad de su
reemplazo.
Filtro de grasa
El ltro de aluminio debe ser limpiado cada mes durante el trabajo normal de la
campana, en el lavavajías o manualmente con uso de un detergente delicado o
jabón líquido.
El desmontaje de ltro de grasa aluminio se encuentra en la gura 5.
En algunos modelos se usa ltro acrílico. Se debe reemplazarlo al menos cada dos
meses o con más frecuencia en caso de uso intenso.
Filtro de carbón
El ltro de carbón se usa solamente cuando la campana no está conectada al con-
ducto de ventilación. El ltro con carbón activo tiene la capacidad de absorber olo-
res hasta su saturación. No sirve para lavar ni para recuperación y debe ser reem-
plazado, al menos una vez cada dos meses o con más frecuencia en caso de uso
excepcionalmente intenso.
El desmontaje de ltro de carbón se encuentra en la gura 6.
Iluminación
Se deben usar bombillas / halógenos / módulos de diodos de los mismos paráme-
tros como los montados en el aparato en la fábrica. El cambio de iluminación se
encuentra en la gura 7. Si la gura no aparece en el presente manual, el cambio
de módulo de iluminación puede ser realizado solamente por servicio autorizado.

12
GARANTÍA, ATENCIÓN DE POST
VENTA
Garantía
Las prestaciones de garantía según la tarjeta de garantía. El fabricante no se
responsabilizará por cualquier daño que resulte del uso inadecuado del producto.
El fabricante de equipo sugiere que todas las reparaciones y ajustes se
realicen por el Servicio de Fábrica o Servicio Autorizado de fabricante.
Las reparaciones deben ser realizadas solamente por la persona que
tiene formación adecuada.
Declaración del fabricante
El fabricante declara con la presente que el producto cumple los requisi-
tos esenciales de las siguientes directivas europeas:
• directiva de baja tensión 2014/35/ЕC
• directiva de compatibilidad electromagnética 2014/30/ЕC
• directiva de diseño ecológico 2009/125/EC
• directiva RoHS 2011/65/EC
y por lo tanto el producto fue marcado y tiene declaración de con-
formidad compartida a las entidades que supervisan el mercado.

13
Prezado Cliente
A partir de hoje as trefas cotidianas tornar-se-ão
mais simples do que nunca. O aparelho é
uma combinação de extrema facilidade de utiliza-
ção e excelente eciência. Após uma análise do
manual de instruções, a sua utilização não apre-
sentará qualquer problema.
O equipamento, antes de abandonar a fábrica e
ser embalado, foi controlado minuciosamente nos
postos de controlo tendo em conta a sua segu-
rança e funcionalidade.
Por favor, leia atentamente o manual de instru-
ções antes de activar o aparelho. O cumprimento
dos conselhos que nele se encontram protegê-
-lo-ão contra uma utilização incorrecta. O manual
deve ser guardado e armazenado de forma a
encontrar-se sempre à mão.
Deve respeitar convenientemente as instru-
ções do manual, para evitar acidentes infortu-
nosos.
Atenciosamente

14
CONSELHOS DE SEGURANÇA
• O aparelho apenas deve ser iniciado após tomar conhe-
cimento do manual!
• O aparelho destina-se a apenas à utilização doméstica.
• Ao fabricante reserva-se o direito de introduzir altera-
ções, que não inuenciem o funcionamento do aparelho.
• O fabricante não se responsabiliza de qualquer forma
pelos eventuais danos ou incêndios provocados pelo
aparelho e resultantes do incumprimentos das recomen-
dações incluídas no presente manual.
• O exaustor de cozinha serve para remover os vapores de
cozinha. Não utilizar para ns não conformes.
• Conectar o exaustor que opera em modo de extracção
a uma conduta de exaustão apropriada (não conectar a
chaminés, condutas de exaustão de fumo ou gás utiliza-
das). O exaustor requere a instalação de um ventilador
de ar para o exterior. O comprimento do ventilador (na
maioria dos casos um tubo Ø 120 mm ou 150 mm) não
deve exceder os 4-5 m. O ventilador de aspiração de ar
também é obrigatório no caso de exaustores telescópi-
cos e encastráveis em modo de recirculação.
• O exaustor em modo de recirculação requer a instalação
de um ltro de carvão activo. Neste caso não é exigida
a instalação de uma conduta de ar para o exterior, no
entanto recomenda-se a montagem do sistema de devo-
lução de ar (apenas nos exaustores tipo chaminé).
• O exaustor inclui um sistema de iluminação independen-
te e um ventilador de extracção com possibilidade de
ajuste entre os vários níveis de velocidade de rotação.
• Dependendo da versão do aparelho, o exaustor destina-
-se à instalação permanente sobre uma parede vertical
por cima do fogão a gás ou eléctrico (exaustores tipo cha-
miné e universais); sobre o tecto por cima do fogão a gás
ou eléctrico (exaustores de ilha); sobre uma parede ver-
tical no caso de encastramento por cima do fogão a gás

15
ou eléctrico (exaustores telescópicos e encastráveis).
Antes de proceder com a montagem, certique-se que a
construção da parede / tecto tem capacidade suciente
para manter o exaustor. Alguns modelos de exaustores
são muito pesados.
• A altura de montagem do aparelho por cima de uma pla-
ca eléctrica encontra-se indicada na carta do produto
(especicação técnica do aparelho). Se nas instruções
de instalação dos aparelhos a gás for recomendada uma
distância maior, deve respeitá-las (Ilustr. 1).
• Quando retirar os utensílios do queimador, não deixe
uma chama aberta por baixo do exaustor de cozinha,
ajuste uma chama mínima. Verique sempre se o diâme-
tro da chama não ultrapassa os limites do utensílio, para
evitar uma desnecessária perda de energia e uma con-
centração perigosa de calor.
• Os alimentos preparados com gordura devem ser per-
manentemente supervisionados, pois a gordura sobrea-
quecida pode ser facilmente incendiada.
• Antes de qualquer limpeza, substituição de ltro ou antes
de proceder com reparos, retire a cha do aparelho da
tomada.
• Limpe o ltro de gordura do exaustor de cozinha pelo
menos 1 vez por mês, pois se car embebido em gordura
torna-se inamável.
• Se no respectivo espaço interior, além do exaustor, tam-
bém forem utilizados outros aparelhos não eléctricos
(p.ex. fogões alimentados a combustível líquido, esquen-
tadores, aquecedores de água), deve garantir uma ven-
tilação adequada (conduta de ar). A utilização segura é
possível, se no caso de funcionamento em simultâneo
do exaustor e de aparelhos de combustão que depen-
dem da presença de ar no espaço interior, no ambiente
de instalação destes dispositivos houver uma depressão
máxima de 0,004 mbar (o presente ponto não diz res-
peito se o exaustor de cozinha for utilizado em modo de
recirculação).
• O exaustor não deve servir como superfície de apoio
para as pessoas que se encontram na cozinha.

16
• A superfície do exaustor deve ser limpa com frequência
tanto na sua parte exterior como interior (PELO MENOS
UMA VEZ POR MÊS, de acordo com os conselhos de
manutenção incluídos no presente manual).O incumpri-
mento das regras de limpeza do exaustor e de substitui-
ção dos ltros pode resultar no risco de incêndio.
• Se o cabo de alimentação for danicado, deve ser troca-
do num ponto de reparo especializado.
• Assegurar a possibilidade de desconexão do aparelho
da corrente eléctrica, removendo a cha ou desligando o
interruptor bipolar.
• Opresente equipamento não deveser usadopor pessoas
(incluindo crianças) com capacidades físicas, sensoriais
ou mentais reduzidas ou por pessoas sem experiência
ou conhecimento do aparelho, excluindo situações em
que estiverem sob supervisão ou procederem de acor-
do com a instrução de utilização do aparelho, transmitida
pela pessoa responsável pela sua segurança.
• Tomar especial atenção, para que o aparelho não seja
utlizado por crianças sem supervisão.
• Vericar se a tensão indicada na chapa de identicação
corresponde aos parâmetros de alimentação locais.
• Desdobrar e endireitar o cabo de alimentação antes da
montagem.
• Os componentes de embalagem (os saquinhos de po-
lietileno, pedaços de esferovite, etc.) devem ser manti-
dos fora do alcance de crianças durante o desempaco-
tamento.
• Antes de conectar o exaustor à electricidade vericar se
o cabo de alimentação foi devidamente instalado e NÃO
cou preso por baixo do exaustor durante as tarefas de
instalação. Não conectar o aparelho à electricidade an-
tes de terminar a sua instalação.
• É proibida a utilização do exaustor sem montar os ltros
de gordura em alumínio.
• É extremamente proibida a preparação de alimentos
com chama aberta por baixo do exaustor (ambagem).
• Respeitar rigorosamente os regulamentos emitidos pe-
las competentes autoridades locais no âmbito de requi-

17
sitos técnicos e de segurança relativos ao escape.
• Os parafusos mal apertados e os elementos xos sem
seguir os conselhos do presente manual podem resultar
em riscos para a saúde e a vida.
• Os exaustores suspensos apenas funcionam em modo
de recirculação
• ATENÇÃO! A falta de instalação de parafusos ou disposi-
tivos de xação em conformidade com estas instruções,
pode resultar em riscos elétricos.

18
DESEMPACOTAMENTO
O aparelho foi protegido durante o seu
transporte contra uma danicação. Após
desembalar o aparelho, por favor remova
os elementos de embalagem de forma que
não ameace o meio ambiente.
Todos os materiais utilizados para a pro-
dução da embalagem são inofensivos ao
ambiente natural, são 100 % recicláveis e
foram identicados com o respectivo símbolo.
Atenção! Os materiais de embalagem (os saquinhos de po-
lietileno, pedaços de esferovite, etc.) devem ser mantidos
fora do alcance de crianças durante o desempacotamento.
ELIMINAÇÃO DE APARELHOS
GASTOS
O presente aparelho está identicado com o
símbolo de contentor de lixo barrado de acordo
com a Directiva da União Europeia 2012/19/UE.
Esta identicação informa de que o equipamen-
to em questão não pode ser colocado junta-
mente com os restantes resíduos domésticos,
após terminar a sua utilização.
O utilizador é obrigado a entregá-lo num ponto
de recolha de aparelhagem eléctrica e electrónica gasta.Os
pontos de recolha, incluindo os pontos de recolha locais, as
lojas e as unidades municipais, criam um sistema apropria-
do, que possibilita a entrega de tal equipamento.
O tratamento correcto dos resíduos de equipamento eléctri-
co e electrónico permite evitar consequências nocivas para
a saúde de pessoas e para o meio ambiente, resultantes da
presença de substâncias perigosas e da sua eliminação e
tratamento incorrectos.

19
UTILIZAÇÃO
Controlo do exaustor
O painel de comando do exaustor foi apresentado na ilustração 4, a m de relemb-
rá-lo, também se encontra abaixo:
3
2
1
4
O painel de comando está equipado com botões (interruptor deslizante).
Seleccionar uma das velocidades descritas abaixo ligando o respectivo botão para
activar o exaustor:
1- Velocidade mais baixa. Esta velocidade deve ser usada com uma pequena
quantidade de vapores.
2- Velocidade média. Esta velocidade deve ser usada com uma quantidade média
de vapores, por exemplo quando simultaneamente forem preparados diferentes
alimentos.
3- Velocidade máxima. Esta velocidade deve ser usada com uma quantidade
máxima de vapores, por exemplo durante a fritura ou grelha.
4- Desliga o exaustor
O botão identicado como serve para ligar ou desligar a iluminação. A ilumina-
ção do exaustor funciona independentemente da velocidade do motor.

20
Outras informações importantes sobre a utilização do exaustor
Modo de recirculação: Nesta opção o ar ltrado retorna ao espaço interior através
dos respectivos orifícios. Nesta opção, deve ser instalado um ltro de carvão e é
recomendada a instalação de um sistema de devolução de ar (a sua disponibilidade
depende do modelo , disponível maioritariamente nos exaustores de chaminé ).
Modo de extracção: Com o modo de extracção de ar, o exaustor envia o ar ltrado
para o exterior através de um ventilador. Nesta opção deve remover o eventual ltro
de carvão. O exaustor está conectado ao orifício de extracção de ar para o exterior
através de um ventilador rígido ou exível com diâmetro de 150 mm ou 120 mm e
de braçadeiras apropriadas para ventiladores que devem ser adquiridas em pontos
com materiais de instalação. A conexão deve ser feita por um instalador qualicado.
Velocidades do ventilador: A velocidade mais baixa e média são usadas em condi-
ções normais e com baixa concentração de vapores e a velocidade mais alta ape-
nas deve ser usada no caso de uma grande concentração de vapores de cozinha,
p.ex. durante a fritura ou grelha.
Atenção (apenas diz respeito aos exaustores universais): A estrutura dos exaus-
tores universais requere uma modicação manual do modo de funcionamento do
exaustor. A forma de modicação do respectivo modo foi apresentada na ilustração
8.
Atenção (apenas diz respeito aos exaustores de encastre e telescópicos): Os
exaustores de encastre e telescópicos em modo de recirculação requerem a mon-
tagem de um tubo de extracção do ar. A outra ponta do tubo deve ser direccionada
no sentido do espaço interior, é através dela que o ar ltrado será redireccionado.
Atenção: Os exaustores suspensos apenas funcionam em modo de recirculação.
