Fagor FFT-309-311-313 Service manual

NOTICE D’INSTALLATION, D’UTILISATION ET
D’ENTRETIEN D’UNE MACHINE À LAVER
MOD.
COD.
N° SER.
Collez, à cet emplacement, l'étiquette (se
trouvant dans le sachet des documents)
dont l'image est reproduite dans ce cadre.

2
FG021-1
Avant de mettre votre appareil en route, veuillez lire attentivement cette
notice, ce qui vous permettra de vous familiariser très rapidement avec son
fonctionnement
CONDITIONS GÉNÉRALES DE GARANTIE 2 ANS
La Garantie est constituée comme une garantie différente et additionnelle, qui n’altère pas
les droits dont jouit le consommateur conformément aux Lois en vigueur, et octroyée
concrètement et spécifiquement au client usager de l’appareil mentionné dans ce document.
La Garantie couvre, pour une période de deux ans , à compter de la date de réception de
cet appareil, toutes les réparations éventuellement réalisées par le Service d’Assistance Technique
Officiel.
EXCLUSIONS DE LA PRÉSENTE GARANTIE.
Cette Garantie ne couvre pas les cas mentionnés ci-après, dont la totalité du coût de la réparation
sera, par conséquent, à la charge du client.
a) Les pannes provoquées par négligence ou usage inapproprié de l’appareil par le
consommateur.
b) Les pannes causées par des situations fortuites, de force majeure (phénomènes
atmosphériques ou géologiques) et sinistres.
c) Les pannes ou dommages provoqués par une installation incorrecte, non-légale ou
par l’utilisation d’énergie ou de combustible non-aptes.
d) Les opérations de maintenance périodique du produit.
e) Les appareils utilisés dans des établissements industriels ou commerciaux.
f) Les dommages et préjudices éventuellement causés à l’usager, à la suite du non-
fonctionnement de l’appareil pour cause de panne.
ANNULATION DE LA PRÉSENTE GARANTIE.
La présente Garantie sera annulée et perdra toute validité si l’appareil a été manipulé, modifié
ou réparé par des personnes non-autorisées ou par des services techniques autres que les
SAT officiels de la marque.
TRÈS IMPORTANT : POUR POUVOIR BÉNÉFICIER DE CETTE GARANTIE, IL S’AVÈRE
INDISPENSABLE QUE L’USAGER ACCRÉDITE, PAR DEVANT LE SERVICE TECHNIQUE AUTORISÉ
PAR LE GARANT, LA DATE D’ACHAT DE L’APPAREIL SUR PRÉSENTATION DE LA FACTURE
OFFICIELLE. POUR LES APPAREILS LIVRÉS DANS DES IMMEUBLES NEUFS, IL FAUDRA, EN
OUTRE, DÛMENT ACCRÉDITER LA DATE DE DISPOSITION D’USAGE DE L’APPAREIL.
La présente Garantie sera uniquement valable sur le territoire de l’U.E. et elle concerne
exclusivement l’appareil mentionné et pour lequel elle a été octroyée par Fagor Electroménager
B.P. 139 - Z.I. JALDAY 64501 St. Jean de Luz CEDEX France.
Pour les autres pays, consultez votre distributeur.
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter
à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à
leur évolution.

33
F036-1
Au fil des pages de cette notice, vous découvrirez les symboles suivants
qui vous signaleront :
les consignes de sécurité (pour vous, votre machine ou votre linge)
à respecter impérativement,
un danger électrique,
les conseils et les informations importantes
Sommaire
Pages
• Consignes de sécurité ................................................................................ 4
• Environnement et économie ...................................................................... 4
• Description de l’appareil.............................................................................. 5
1 - Comment effectuer votre première installation
• Démontage des brides de transport de votre appareil ................................ 6 et 7
• Déplacement de votre appareil .................................................................. 7
• Raccordement à l’arrivée d’eau .................................................................. 8
• Raccordement au conduit d’évacuation ...................................................... 8
• Raccordement au réseau électrique ............................................................ 9
• Mise en place de votre appareil .................................................................. 9
2 - Comment utiliser votre appareil
• Codes d’entretien des textiles .................................................................... 10
• Avant le premier lavage .............................................................................. 10
• Préparation de votre linge (tri, test couleur, charges et vérification) ............ 11
• Traitement des taches difficiles.................................................................... 12
• Chargement de votre linge ........................................................................ 13
• Chargement des produits de lavage ............................................................ 13
• Programmation / Annulation d’un programme ..........................................14 à 16
• Détail des fonctions ....................................................................................17 et 18
• Modification d’un programme de lavage .................................................... 19
• Sécurités automatiques .............................................................................. 20
3 - L’entretien courant de votre appareil
• Nettoyage de l’appareil, des pièces internes ................................................ 21
• Risque de gel .............................................................................................. 21
• Vérification et remplacement des tuyaux .................................................... 21
• Nettoyage de la boîte à produits ................................................................ 21
• Nettoyage du filtre...................................................................................... 22
4 - Incidents pouvant survenir
• Le cycle ne démarre pas ............ • Fortes vibrations lors de l’essorage ...... 23
• Le linge n’est pas essoré ou insuffisament essoré ........................................ 23
• Une flaque d’eau se forme autour de la machine ........................................ 23
• La machine ne vidange pas ........ • Le couvercle ne s’ouvre pas.................. 23
• Ouverture trop lente des portillons du tambour .......................................... 23
5 - Messages particuliers donnés par l’afficheur
• Incidents signalés dépannables par vous même .......................................... 24
• Nettoyage du filtre ........................................................................ 22

4
F042-2
Consignes de sécurité
• L’appareil ne doit être utilisé que confor-
mément au mode d’emploi, pour éviter des
dommages à votre linge et à votre appareil.
Utilisez seulement des produits de lavage et
d’entretien certifiés pour l’emploi dans les
machines à laver à usage domestique.
• Si, avant lavage, vous traitez votre linge à
l’aide de détachants, dissolvants et, en règle
générale, de tous produits inflammables ou
à fort pouvoir détonant, ne l’introduisez pas
immédiatement dans l’appareil (voir chapitre
“TRAITEMENT DES TACHES DIFFICILES”).
De même, il vous est fortement recommandé
de ne pas utiliser de solvants ou de produits
en bombe aérosol à proximité de votre lave-
linge et plus généralement d’appareils
électriques dans une pièce mal aérée (risque
d’incendie et d’explosion).
• Si des incidents se produisent et que vous
ne pouvez les résoudre grâce aux remèdes
que nous vous préconisons (voir chapitre
“INCIDENTS POUVANT SURVENIR”), faites
appel à un professionnel qualifié.
• Si vous êtes amené à ouvrir votre machine
en cours de cycle (par exemple : pour
ajouter ou retirer du linge), suivant la phase
dans laquelle se trouve le programme (en
lavage essentiellement), prenez garde à la
température intérieure qui peut être très
élevée (risque de brûlures graves).
• Lors d’une nouvelle installation, l’appareil
doit être raccordé au réseau de distribution
d’eau avec un tuyau neuf, le tuyau usagé ne
doit pas être réutilisé.
Contrôlez à intervalles réguliers les tuyaux
d’alimentation en eau et d’évacuation, vous
pourrez ainsi empêcher les dégâts des eaux.
• Ne laissez pas les enfants jouer avec l’appareil
et éloignez les animaux domestiques.
• Les appareils usagés doivent immédia-
tement être rendus inutilisables. Débranchez
et coupez le câble d’alimentation au ras de
l’appareil. Fermez l’arrivée d’eau et enlevez
le tuyau. Rendez la fermeture de la porte
inutilisable.
Respectez impérativement les consignes suivantes. Nous déclinons toute responsabilité
et garantie en cas de non respect de ces recommandations pouvant entraîner des dégâts
matériels ou corporels.
Cet appareil, destiné à un usage exclusivement domestique, a été conçu pour laver, rincer
et essorer les textiles lavables en machine.
Environnement et économie
• Ne programmez le prélavage que lorsque
c’est absolument nécessaire : par ex. pour
des vêtements de sport ou de travail très
sales, etc...
• Pour du linge peu ou moyennement sale,
un programme à basse température est
suffisant pour obtenir un résultat de lavage
impeccable.
• Pour du linge peu sale choisissez un cycle
de lavage court (”Rapide”, ”Express” ou
“FLASH” suivant le modèle).
• Dosez le produit de lavage selon la dureté
de l’eau, le degré de salissure et la quantité
de linge et respectez les conseils sur les
paquets des produits lessiviels.
• Les pièces d’emballage ainsi que celles
composant l’ensemble de votre machine
utilisent des matériaux recyclables. Il convient
d’en tenir compte lors de leur élimination.
Renseignez-vous auprès de votre revendeur
ou des services techniques de votre ville sur
les possibilités de leur mise au rebut de
manière adaptée et respectueuse de
l’environnement.

5
F052-3
Description de l’appareil
Tableau de commande
poignée d’ouverture du
couvercle (restant verrouillée
pendant le cycle) Boutons de manœuvre de la boîte
Boîte à produits
amovible
Poussoir d’ouverture
du tambour
Levier de mise sur
roulettes
(suivant le modèle)
Tuyau de vidange
Tuyau d’alimentation
en eau (non raccordé)
Cordon d’alimentation
électrique
Traverse de bridage
Plaque signalétique
(type, numéro de série...)
CLAC

Reportez-vous au chapitre
”Chargement de votre linge :
FERMETURE DU TAMBOUR ”
OO
OOUU UUII II
NN
NNOO OONN NN

6
AVANT TOUTE UTILISATION, IL EST IMPÉRATIF D'EFFECTUER LES
OPÉRATIONS DÉCRITES CI-APRÈS.
Ces opérations consistent à retirer toutes les pièces qui servent à immobiliser la cuve de
votre appareil pendant le transport.
Ces opérations dites ”de débridage” sont nécessaires pour le bon fonctionnement de
votre appareil et le respect des normes en vigueur en matière de sécurité.
Si ces opérations n’étaient pas effectuées dans leur totalité, cela pourrait causer des
dommages graves à votre appareil pendant son fonctionnement.
F062-1
Démontage des brides de transport de votre appareil
1 - Retirez le lave-linge de son socle (vérifiez
que la cale «A» servant au maintien
du moteur n'est pas restée coincée sous
la machine) (Dessin 1)
2 - Enlevez les 4 vis «B» à l'aide d'un
tournevis (Dessin 2.1)
3 - Déposez la traverse «C» en ôtant les deux
vis «D» (Dessin 2.2) à l'aide d'une clé de
10 ou de 13 mm (suivant le modèle)
(assurez-vous que les deux entretoises
en plastique fixées sur la traverse, sont
bien retirées en même temps que cette
dernière)
Remontez les vis «B» à leur empla-
cement initial.
4 -  Obstruez impérativement les deux
trous à l'aide des cache-orifices «E»
prévus à cet effet (fournis dans le sachet
d'accessoires) (Dessin 2.3)

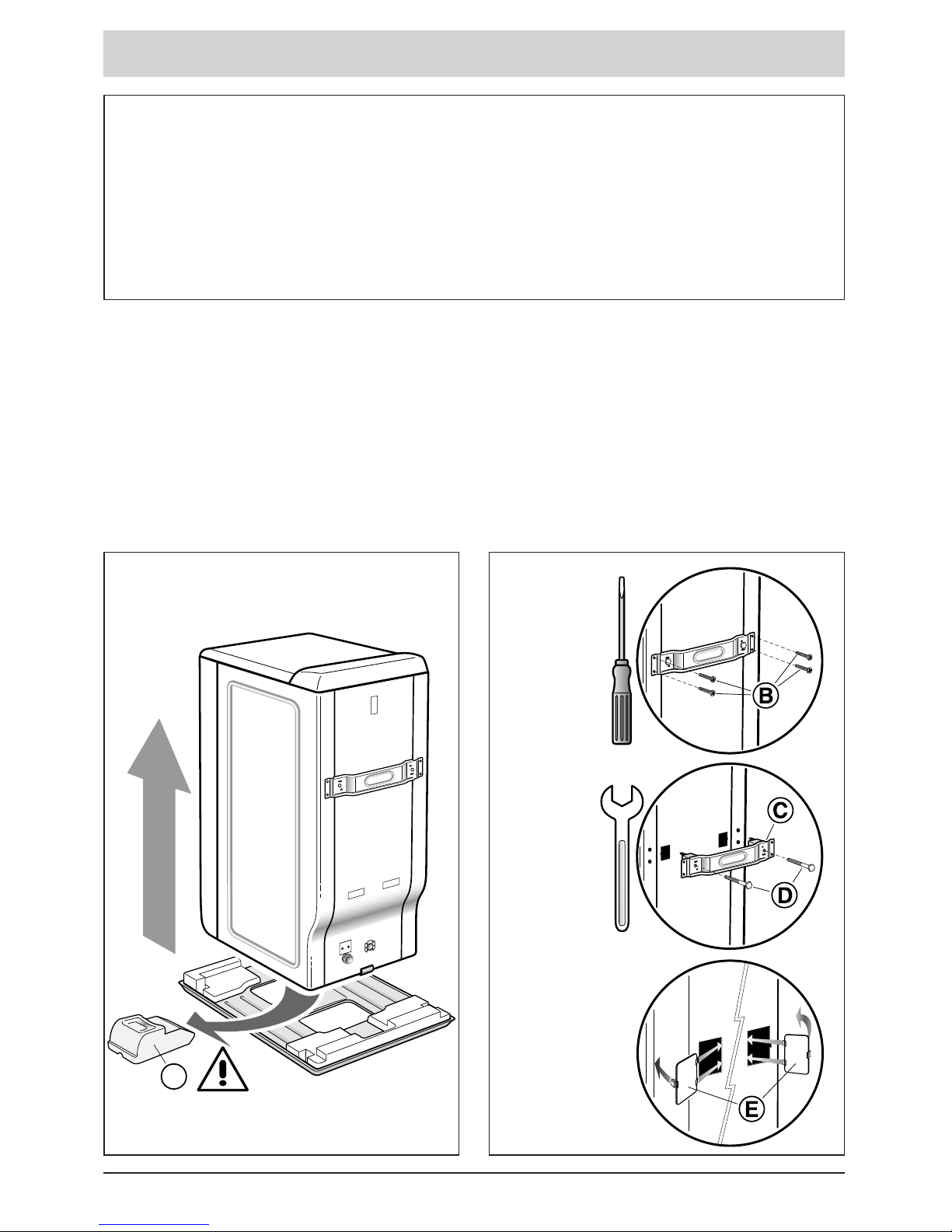

Dessin 1 Dessin 2.1
Dessin 2.2
Dessin 2.3
13
1
1
2
2
A

7
F072-1
Démontage des brides de transport de votre appareil
5 - Retirez la cale d'immobilisation de
l'ensemble tambour-cuve (Dessin 3).
Pour cela :
- soulevez le couvercle de la machine
- retirez la cale «F»
- enlevez la cale «G» en la tournant d’un
quart de tour
- libérez les portillons du tambour,
bloqués en position basse, en appuyant
simultanément sur les deux volets.
6 -  Enlevez les colliers support tuyaux
➀et obstruez impérativement les trous
à l’aide des caches ➁(fournis dans le
sachet d'accessoires) (Dessin 4).
a
b
a
b
➀
➁
Dessin 4Dessin 3
F
G

Avant sa sortie d’usine, votre appareil a
été minutieusement contrôlé; il est donc
possible que vous constatiez la présence
d’un peu d’eau dans la cuve ou au niveau
des boîtes à produits.
Nous vous conseillons de conserver toutes
les pièces de bridage, car il faudra obliga-
toirement les remonter si vous devez, par
la suite, transporter votre machine.
Déplacement de votre appareil
Mise sur roulettes :
Si votre machine est équipée de roulettes
escamotables, vous pouvez la déplacer
facilement.
Pour la mise sur roulettes, faites pivoter de
la droite jusqu'à l'extrémité gauche le levier
situé au bas de l'appareil (Dessin 5).
En fonctionnement, la machine ne doit
pas reposer sur ses roulettes "avant" :
n'oubliez pas de ramener le levier dans
sa position initiale.
Dessin 5

8
F083-1
Raccordements de votre appareil
Alimentation en eau froide
Branchez le tuyau d'alimentation
(Dessin 6) :
-d'une part, sur le raccord situé à l'arrière
de la machine
-d'autre part, sur un robinet muni d'un
embout fileté Ø 20x27 (3/4 BSP).
Si vous utilisez un robinet auto-perceur,
l’ouverture pratiquée doit être d’un diamètre
de 6 mm minimum.
Dessin 6
Arrivée d'eau :
- Pression d'eau mini : 0,1 MPa ou 1 bar
-Pression d'eau maxi : 1 MPa ou 10 bar
Evacuation des eaux usées
Raccordez le tuyau de vidange, après avoir
monté à l'extrémité de ce dernier la crosse
fournie dans la machine (Dessin 7.1) :
• soit, de façon provisoire, sur un évier ou
une baignoire
• soit, de façon permanente, sur un siphon
ventilé.
Si votre installation n’est pas équipée d’un
siphon ventilé, veillez à ce que le raccordement
ne soit pas étanche. En effet, pour éviter tout
refoulement d’eaux usées dans la machine,
il est vivement recommandé de laisser libre
passage à l’air entre le tuyau de vidange de
la machine et le conduit d’évacuation.
Dans tous les cas, la crosse de vidange devra
être placée à une hauteur comprise entre 65
et 90 cm par rapport à la base de la machine.
Veillez à bien maintenir le tuyau de
vidange au moyen d'un lien afin d’éviter
que la crosse ne se dégage en cours de
vidange et provoque une inondation.
Il est possible d’évacuer les eaux usées au
sol, à condition que le tuyau de vidange passe
par un point situé à une hauteur comprise
entre 65 et 90 cm par rapport à la base de
la machine (Dessin 7.2).
Dessin 7.1
Dessin 7.2

9
Pour votre sécurité, il est impératif de
vous conformer aux indications données
ci-dessous.
Alimentation électrique
L'installation électrique doit être conforme
à la Norme NF C 15-100, en particulier pour
la prise de terre.
Ligne 3x2,5 mm2mono 230V raccordée à :
- un compteur 20A mono 230V-50Hz
- un disjoncteur différentiel et un fusible
individuel (10 ou 16A suivant le modèle)
- une prise de courant 10/16A 2 pôles +
terre
Nous ne pouvons pas être tenus pour
responsable de tout incident causé par une
mauvaise installation électrique.
Conseils pour l'installation électrique de
votre appareil
• N'utilisez pas de prolongateur, adaptateur ou
prise multiple.
• Ne supprimez jamais la mise à la terre.
• La prise de courant doit être facilement
accessible mais hors de portée des enfants.
En cas d’incertitude, adressez-vous à votre
installateur.
F092-2
Votre appareil est conforme aux directives
européennes CEE/73/23 (directive basse
tension) et CEE/89/336 (compatibilité
électromagnétique) modifiées par la directive
CEE/93/68.
Raccordements de votre appareil
Environnement de l’appareil :
Si vous placez votre machine à côté d'un
autre appareil ou d'un meuble, nous vous
conseillons de toujours laisser entre eux
un espace pour faciliter la circulation de
l’air.
D’autre part, nous vous déconseillons
fortement :
- d'installer votre appareil dans une pièce
humide et mal aérée.
- d'installer votre appareil dans un lieu
où il pourrait être soumis à des
projections d’eau.
- d'installer votre appareil sur un sol
en moquette.
Si vous ne pouvez l'éviter, prenez
toutes les dispositions pour ne pas
gêner la circulation de l'air à sa base,
afin d’assurer une bonne ventilation
des composants internes.
Mise à niveau :
Vérifiez à l'aide d'un niveau que le sol est
horizontal : inclinaison maxi 2°, soit un écart
d'environ 1 cm mesuré sur la largeur et de
1,5 cm sur la profondeur de la machine.
Pieds réglables :
Certaines machines sont équipées de deux
pieds réglables placés à l’avant permettant
de compenser les inégalités du sol. Pour
régler l’horizontalité et la stabilité de la
machine, procédez comme suit :
- mettez la machine sur ses roulettes (ou
basculez-la légèrement vers l’arrière si elle
n’est pas munie de roulettes escamotables)
- en fonction de la configuration du sol,
vissez ou dévissez le ou les pieds pour le
ou les régler en hauteur (Dessin D8)
- remettez la machine sur ses pieds et vérifiez
sa stabilité.
Mise en place de votre appareil
Dessin 8

10
F102-2
Pour vous aider dans l’entretien de vos textiles, ceux-ci sont munis d’une étiquette
résumant les informations nécessaires. Celles-ci sont exprimées en codes par les
symboles ci-dessous :
- Action mécanique normale
- Rinçage normal
- Essorage normal
CHLORAGE
- Action mécanique réduite
- Rinçage à température décroissante
- Essorage réduit
- Action mécanique réduite
- Rinçage à température décroissante
- Essorage réduit
95
60
60
- Action mécanique réduite
- Rinçage à température décroissante
- Essorage réduit
50
40
40
30
Lavage à la main seulement
Température 40°C maximum
(Certains appareils sont maintenant équipés
d’un programme qui permet de laver en
machine ce type de textiles)
cl
Chlorage dilué et à froid
200 °C
Réglage fort 150 °C Réglage moyen 110 °C Réglage doux
A
P
F
P
F
Tous solvants
usuels Perchloréthylène Essence minérale
- Action mécanique réduite
- Température de séchage réduite
- Pas d’addition d’eau
(Nettoyage en libre-service impossible)
Essence minérale
et solvant fluoré
F113
Séchage fort Séchage doux
Pas de lavage
Pas de séchage en
tambour
Pas de nettoyage
à sec, ni de
détachage aux
solvants
Pas de repassage
(pas de vapeur)
Pas de chlorage
95
- Action mécanique réduite
- Rinçage à température décroissante
- Essorage réduit
- Action mécanique normale
- Rinçage normal
- Essorage normal
- Action mécanique normale
- Rinçage normal
- Essorage normal
- Action mécanique très réduite
- Rinçage normal
- Essorage normal
40
- Action mécanique très réduite
- Rinçage normal
- Essorage réduit
LAVAGE
REPASSAGE
NETTOYAGE A SEC
SECHAGE EN TAMBOUR MENAGER
Température maximum : 95°C
Température maximum : 60 ou 50°C
Température maximum : 40°C
Température maximum : 30°C
©COFREET
Codes d’entretien des textiles
Avant le premier lavage
Avant d’effectuer votre première lessive, nous vous recommandons de faire un cycle
de lavage ”COTON 90° sans prélavage”, sans linge et en utilisant une 1/2 dose de
votre lessive habituelle. Ceci, afin d’éliminer les résidus de fabrication pouvant
éventuellement subsister dans la machine.
PPrroocceessssuussnnoorrmmaall

11
Le tri de votre linge
Reportez-vous au tableau de la page précédente pour trier votre linge et choisissez le
programme adapté aux étiquettes. Dans le cas de charges mélangées, utilisez le programme
correspondant au linge le plus fragile.
Pour du linge neuf, prenez au préalable la précaution de vérifier que le textile ne déteint
pas : voir "Le test couleur" ci-dessous.
F113-1
Préparation de votre linge
Poids moyen de quelques pièces de linge sec "épais"
Poids moyen de quelques pièces de linge sec "peu épais"
Drap 1 place..................................400 à 500 g
Drap 2 places ..........................................800 g
Taie d'oreiller ..........................................200 g
Chemise de nuit légère............................150 g
Pantalon toile enfant ..............................120 g
Pantalon toile adulte................................500 g
Chemise homme coton/polyester............200 g
Tee-Shirt coton grande taille....................150 g
Torchon vaisselle ....................................100 g
Nappe ....................................................250 g
Lingerie délicate ........................................50 g
Lainage synthétique enfant ......................50 g
Chaussette ................................................20 g
Pyjama toile adulte..................................250 g
Blue-jean adulte ............................800 g à 1 kg
Grande serviette éponge ........................700 g
Petite serviette éponge............................300 g
Pantalon jogging adulte ..........................350 g
Pyjama éponge enfant ............................100 g
Peignoir de bain ....................................1200 g
Sweat-shirt..............................................250 g
Housse de couette ................................1500 g
La vérification de votre linge
Le non respect des conseils suivants
peut engendrer des dégâts graves, voire
irrémédiables (tambour détérioré, linge
déchiré, etc…) et annule la garantie.
- Videz les poches.
- Fermez les fermetures à glissières et à
pression.
- Enlevez les crochets des voilages ou mettez
vos voilages dans un filet de lavage.
- Retirez les boutons mal cousus, les
épingles, les agrafes.
- Mettez les petites pièces de linge (rubans,
pochettes, etc…) dans un filet de lavage.
- Retournez les textiles multicouches (sac
de couchage, anorak...).
- Retournez les tricots, les textiles à
décoration rapportée, les pantalons et les
vêtements en maille.
Le test couleur
Au premier lavage, un linge de couleur
déteint souvent, sauf s’il est garanti grand
teint. Avant de le mettre en machine, faites
le test suivant :
- Prenez une partie non visible du linge
- Humectez-la d’eau chaude
- Pressez-la ensuite dans une étoffe blanche
• Si le linge ne déteint pas, vous pouvez
le laver normalement en machine.
• Si le linge déteint, lavez-le séparément
en machine ou à la main.
Ne dépassez pas les charges maximales suivantes :
COTON / COULEURS / FIBRES MÉLANGÉES :..........................................................5 kg
SYNTHÉTIQUES :..................................................................................................2,5 kg
LAINE :..................................................................................................................1,5 kg
DÉLICAT / SOIE :......................................................................................................1 kg

12
F121-1
Le traitement des taches difficiles
UTILISATION DE PRODUITS DÉTACHANTS :
Pour éviter tout risque d’incendie ou d’explosion :
(*) si vous utilisez les produits préconisés dans les recettes ci-dessus, prenez soin
de rincer abondamment votre linge avant de l’introduire dans votre machine
- si vous utilisez des détachants du commerce, suivez très attentivement les conseils
du fabricant de ces produits
Les taches de transpiration, sang, fruit, vin, chocolat, disparaissent généralement avec les lessives
contenant des éléments biologiques, mais d'autres taches nécessitent un traitement spécifique avant
la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment.
Si vous appliquez un détachant, commencez toujours par l'extérieur de la tache pour éviter les auréoles.
Nous vous rappelons que, en général, les taches traitées immédiatement s’éliminent
facilement. Par contre, les taches anciennes qui ont été repassées ou séchées en
tambour ménager, ne peuvent plus être enlevées.
HERBE : tamponnez la tache avec du vinaigre
blanc ou de l'alcool à 90* (si le textile le permet)
puis rincez et procédez au lavage.
CRAYON A BILLE - FEUTRE : enlevez le maximum
d’encre en tamponnant la tache avec un papier
absorbant. Placez un chiffon blanc propre derrière
la tache et tamponnez la tache avec un autre
chiffon imbibé de vinaigre blanc pour les fibres
synthétiques et artificielles ou d'alcool à 90* pour
les autres fibres (si le textile le permet).
ROUILLE : pour des taches légères, recouvrez de
sel, pressez du jus de citron sur le sel et laissez
reposer une nuit ; puis rincez abondamment et
faites un lavage. Pour des taches plus importantes
utilisez un produit antirouille en suivant très
attentivement les conseils du fabricant.
CHEWING-GUM : refroidissez-le avec un glaçon.
Dès qu'il est suffisamment dur, grattez-le avec
l'ongle. Enlevez l’auréole qui subsiste à l’aide d’un
produit dégraissant*.
CAMBOUIS - GOUDRON : utilisez de l’eau
écarlate* ou, à défaut, étalez un peu de beurre
frais sur la tache, laissez reposer puis tamponnez
avec de l'essence de térébenthine*.
PEINTURE : ne laissez pas sécher les dépôts de
peinture. Traitez-les immédiatement avec le solvant
indiqué sur la boite de peinture (eau, térébenthine*,
white spirit*). Savonnez puis rincez.
BOUGIE : enlevez le maximum de la tache en
grattant. Mettez ensuite du papier absorbant des
deux côtés du tissu et passez un fer à repasser
sur la tache pour faire fondre le reste de cire.
PRODUITS DE MAQUILLAGE : posez la face
tachée du tissu sur un papier absorbant, puis
humectez l’envers du tissu avec de l’alcool à 90*
si l’article le permet et si la tache n’est pas grasse.
Dans le cas contraire, préférez un produit
dégraissant (type trichloréthylène*).
CAFÉ - THÉ :
- sur coton blanc : tamponnez la tache avec de
l’eau oxygénée* avant de procéder à un lavage
normal
- sur coton de couleur : tamponnez la tache avec
une solution d’eau vinaigrée (2 cuillérées à soupe
de vinaigre blanc pour ¼ de litre d’eau) avant de
procéder à un lavage normal
- sur la laine : tamponnez la tache avec un mélange
à parts égales d’alcool* et de vinaigre blanc avant
de laver l’article.
CHOCOLAT - FRUIT - JUS DE FRUIT - VIN :
tamponnez la tache avec une solution d’eau vinaigrée
(2 cuillérées à soupe de vinaigre blanc pour ¼ de
litre d’eau). Rincez bien et lavez normalement.
GRAISSE : saupoudrez immédiatement le tissu avec
du talc. Laissez sécher et brossez doucement pour
éliminer le talc. Puis tamponnez avec un produit
dégraissant du type essence minérale*. Rincez et
lavez normalement.
SANG : trempez, le plus vite possible, l’article taché
dans de l’eau froide salée, puis procédez à un lavage
normal.
KETCHUP - SAUCE TOMATE : préparez une solution
avec un volume de glycérine pour un volume d’eau
chaude. Laissez tremper le linge pendant une heure,
puis procédez à un lavage normal.

13
➀ Bac prélavage (poudre)
➁ Bac lavage (poudre ou liquide)
➂Assouplissant
➃Javel
cl
Chargement de votre linge
F131-1
Effectuez les opérations dans l'ordre
suivant :
Ouverture de la machine
• Vérifiez que la touche ”Marche/Arrêt"( )
est relâchée.
• Suivant le modèle, soulevez la poignée
d’ouverture ou appuyez sur le bouton poussoir
situés à l’avant de la machine.
Le couvercle s’ouvre.
• Ouvrez le tambour en appuyant sur le poussoir
situé sur le portillon avant.
Introduction du linge
Pour des performances de lavage optimum,
placez le linge, préalablement trié et déplié,
dans le tambour, sans le tasser et en le répar-
tissant uniformément. Mélangez les grosses et
petites pièces pour obtenir un essorage
optimum, sans formation de balourd.
Fermeture du tambour
Assurez-vous de la bonne fermeture du tambour.
Vérifiez que les trois crochets et le liseré
du poussoir sont bien visibles.
Dosage de la lessive
La quantité de lessive à utiliser dépend de la
dureté de l’eau, du degré de saleté de votre
linge et de la quantité de linge à laver.
Reportez-vous toujours aux prescriptions de
dosage figurant sur l’emballage de vos produits
de lavage.
Attention : les préconisations des fabricants de
lessive correspondent, dans la plupart des cas,
à un remplissage maximal du tambour. Adaptez
correctement votre dosage au poids du linge
introduit dans la machine.
Ces préconisations vous éviteront un dosage
excessif responsable de la génération de
mousse. Une surproduction de mousse peut
diminuer les performances de votre machine
et augmenter la durée de lavage ainsi que la
consommation d’eau.
Lessives pour lainages et textiles délicats
Pour le lavage de ces textiles, il est recommandé
d’utiliser une lessive appropriée (évitez de mettre
cette dernière directement sur le tambour car
certains de ces produits sont agressifs pour le
métal).
Chargement des produits de lavage
: LESSIVE POUDRE
: LESSIVE LIQUIDE
Le bac ”LAVAGE” peut contenir les
poudres et les liquides, toutefois, ne
pas utiliser de lessive liquide pour les
programmes AVEC prélavage et/ou
AVEC “départ différé” (suivant modèle).
L’assouplissant concentré est à diluer
à l’eau chaude.
La javel concentrée doit être impérati-
vement diluée.
Pour un remplissage correct des bacs à
produits, mettez le couvercle dans sa
position maximale d'ouverture.
Ne dépassez pas le niveau MAX.
➀➁ ➃➂
Dessin 9

14
FGPROG104-1
Programmation
Programmation d’un cycle de lavage de base :
Voyants et/ou afficheur
• Enfoncez la touche ”Marche/Arrêt” (1) .
• Tournez le sélecteur pour choisir le programme et la température
de lavage. La machine vous propose la vitesse d’essorage recommandée
pour le type de textile sélectionné.
• Si la vitesse d’essorage vous convient et que vous ne souhaitiez ni options
ni départ différé, appuyez sur ”Départ/Pause” . Le cycle de lavage
débute.

Après l’essorage, la machine positionne automatiquement le tambour
ouverture en haut pour faciliter l’accès à votre linge. Cette opération
dure au maximum 3 minutes.
• Ensuite, le message ”-0-” apparaît sur l’afficheur, ce qui indique la fin
du cycle
(2) .
Attendez 1 à 2 min que la sécurité du couvercle se déverrouille pour
avoir accès à votre linge.
Relâchez la touche ”Marche/Arrêt”
(3) .
M/A
2
1
M/A
voyant ”Essorage ”
+ vitesse d’essorage préconisée
sur
voyants ”
Lavage
”et ”
Temps Restant
”
+ décomptage du temps de
lavage restant sur
(les voyants s’allument succes-
sivement jusqu’à la fin du cycle)
B
A
A
Hormis la touche ”Marche/Arrêt”, toutes les touches sont sensitives. Elles ne restent donc pas enfoncées.
Lors de la programmation, toutes les touches, hormis ”Départ/Pause”, peuvent être maintenues
appuyées, mais, pour un réglage plus précis, nous vous conseillons d’agir sur elles par appuis brefs.
L’action sur la touche ”Départ/Pause” se fait par appuis brefs sauf dans le cas d’une annulation de
programme* ou pour réinitialiser le compteur de cycles* où vous devez la maintenir appuyée.
(*) Détail de ces fonctions dans les pages suivantes.
Lors de la mise sous tension, si un des voyants de déroulement du cycle est allumé, faites une
annulation avant toute autre manipulation.
AAtttteennttiioonn::La touche ”Marche/Arrêt” ne peut en aucun cas annuler un programme.
B
Marche/ArrêtDéroulement du cycle
Nature du linge et température
M/A
B1
Afficheur
A
Choix entre les fonctions : Vitesse d’essorage, Départ
Retardé ou Temps Restant
Réglage Vitesse d’essorage
& Départ Retardé
Départ/Pause : appui bref
Annulation : appui long
Options ”Facile à Repasser” ”Lavage Economique”
”Lavage Intensif”
Options ”Prélavage” ”Rinçage Plus”
2 R 3 4 5

15
FGPROG204-1
Programmation
• Appuyez sur la touche ” Départ/Pause ” pour interrompre le cycle.
• Mettez ou enlevez la ou les pièces de linge*.
• Appuyez sur la touche ” Départ/Pause ” pour relancer le cycle.
(*) le temps de déverrouillage du couvercle peut être de 1 à 2 minutes

Si vous avez choisi un départ retardé, vous pouvez accéder instantanément
au tambour à tout moment pendant la phase précédant le départ du cycle
de lavage sans interrompre et relancer le cycle.
2
2
voyant clignotant
+ compteur arrêté
voyant allumé fixe
+ reprise du décomptage sur
A
B
A
B
Mettre ou enlever une pièce pendant le cycle (impossible pendant l’essorage) :
• Enfoncez la touche ”Marche/Arrêt” .
• Tournez le sélecteur pour choisir le programme et la température de
lavage. La machine vous propose la vitesse d’essorage recommandée pour
le type de textile sélectionné.
• Choisissez, à l’aide de la touche de réglage :
- soit de modifier la vitesse d’essorage proposée
- soit un égouttage.
Le cycle se terminera par un essorage doux à 100 trs/min.
- soit un arrêt cuve pleine.
Votre machine s’arrêtera cuve pleine d’eau avant l’essorage final.
• Choisissez ou non les options ”Prélavage” et/ou ”Rinçage Plus” par la
touche
• Choisissez ou non les options ”Facile à Repasser” et/ou ”lavage
Economique” et ”Lavage Intensif” par la touche
• Choisissez un départ immédiat en appuyant sur ”Départ/Pause” ...
• ... ou choisissez un départ retardé de 1 à 19 heures en sélectionnant cette
option à l’aide de la touche puis en réglant la durée à l’aide de la touche
.
R
3
2
5
4
R
1
M/A
voyant ”Essorage ”
+ vitesse d’essorage
préconisée sur
voyant ”Essorage ”
+ par ex.
ou
ou
voyant ”Essorage ”
et options choisies
+ fin de programme choisie
sur
v
oyants ” Lavage ”et ” Temps
Restant
”
+ décomptage du temps de
lavage restant sur
voyant ”Départ Retardé”
+ décomptage du temps restant
avant départ du cycle sur
A
A
A
A
Programmation complète d’un cycle de lavage :
Voyants et/ou afficheur

(1) - Avant de mettre votre machine en marche, vérifiez que le cordon électrique est branché et
le robinet d’eau ouvert. Assurez-vous aussi de la bonne fermeture des portillons du tambour
et du couvercle de la machine.
(2) - Dans la phase ”fin de cycle”, l’appui sur une des touches , , , ou n’est pas
pris en compte, mais permet de revenir en mode ”programmation”.
(3)- Par mesure de sécurité, à la fin d’un cycle, il est conseillé de débrancher le cordon électrique
puis de fermer le robinet d'arrivée d'eau.
R5432
Pour avoir plus de précisions sur les différentes fonctions, reportez-vous au chapitre ”DÉTAIL
DES FONCTIONS”.

Important : si vous avez arrêté votre machine en appuyant sur la touche ”Marche/Arrêt” ou après une
coupure de courant, à la remise sous tension le cycle de lavage reprendra systématiquement là où il a
été interrompu.

16
FGPROG304-1
Programmation
Pour choisir le programme le mieux adapté à la nature de votre linge, conformez-vous aux indications
figurant sur les étiquettes apposées sur la plupart des textiles.
●: Ces fonctions peuvent être utilisées seules ou cumulées - les combinaisons illogiques sont impossibles
Maintenir les performances de votre lave-linge :
Annulation en cours de programmation, de lavage
ou pendant une pause :
• Appuyez sur la touche ”Départ/Pause” pendant au moins deux secondes.
Cette opération peut se faire à tout moment, pendant le cycle ou pendant
la programmation ou même pendant une pause.

Si vous faites cette opération pendant la période d’attente d’un départ
retardé, seul le départ retardé sera annulé.
2
retour à l’affichage initial
• Quand, à la fin du cycle, s’affiche le message ”Filt”, vous devez vérifier
l’état de propreté du filtre de pompe (voir le chapitre ”NETTOYAGE DU
FILTRE DE POMPE”).
• Que vous ayez ou non nettoyé le filtre, vous devrez réinitialiser le compteur
de cycles en maintenant la touche ”Départ/Pause” appuyée jusqu’à
ce qu’apparaisse le message ”-0-”.
2
Voyants et/ou afficheur
Rapide 30’
●●●
1,5
1,0 ●●●
Tableau des programmes
Nature du textile
Charge maxi
(kg)
selon
le textile
Tempéfature
(°C)
Prélavage
Rinçage Plus
Facile à
Repasser
Lavage
Economique
Lavage
Intensif
Égouttage
Arrêt
cuve pleine
COTON -90°
-60°
-30°
40° 2,5
5,5 ●●●●●● ●
●●●●●● ●
●● ● ●
●●
●
●
●
2,5
1,0
-40°
SYNTHÉTIQUE
DÉLICAT
LAINE
LAVAGE à la MAIN
RINÇAGE seul
ESSORAGE seul
Programmes particuliers

17
FGPROG404-1
Détail des fonctions
Programmes
Les principaux programmes offerts par cette
machine sont :
COTON
Pour une charge de linge composée de
COTON blanc résistant ou de couleur

Si vous lavez du linge de couleur, ne
dépassez pas la température de 60° maxi.
Dans les premières minutes de ce programme,
votre lave-linge estime automatiquement
la charge du linge introduit. Il adapte en
conséquence la consommation d’eau et la
durée du programme pour un lavage parfait.
SYNTHÉTIQUE
Pour une charge de linge composée de
SYNTHÉTIQUES RÉSISTANTS ou FIBRES MÉLANGÉES
DÉLICAT
Pour une charge de linge composée de
VOILAGES , TEXTILES DÉLICATS ou LINGE FRAGILE
Programme avec action mécanique faible
et essorages très doux qui respectent la
nature de votre linge.
LAINE
Pour une charge de linge composée de LAINES
”LAVABLES EN MACHINE”
Programme avec cadences de brassage et
essorages adaptés à la nature de ces textiles
LAVAGE à la MAIN
Pour une charge de linge composée de SOIE
ou de TEXTILES PARTICULIÈREMENT DÉLICATS
Programme avec action mécanique très
faible et ne comportant pas d’essorages
intermédiaires pendant les rinçages.
Le cycle se termine par une phase d’essorage
très douce et progressive limitée à 600 tr/min.
Rapide 30’
Ce programme vous permet de rafraîchir une
charge de linge peu sale de 2,5 kg composée
de
COTON , BLANC , COULEURS ou SYNTHÉTIQUES
RÉSISTANTS
.
Sa durée est limitée à 30 minutes.
Dans ce programme, la température de lavage
est automatiquement programmée à 40°C.

Pour ce programme, les doses de lessive
doivent être réduites de moitié.
RINÇAGE SEUL
Rinçage séparé suivi, au choix :
- soit d’un essorage avec vidange
- soit d’une vidange seule (option ”égouttage”)
- soit d’un arrêt cuve pleine d’eau.
ESSORAGE SEUL
Permet un essorage séparé avec vidange.

Dans le cas d’un ”rinçage seul” suivi d’un
essorage ou d’un ”essorage seul”, prenez
garde de bien choisir une vitesse d’essorage
adaptée à la nature du linge introduit dans
la machine.
Options
Prélavage
Spécialement conçu pour du linge souillé
(boue, sang...).
Un premier brassage à froid spécifique
précède une phase de chauffage à 30°C.
Ce brassage à froid permet d’enlever, avant
chauffage, les particules souillant le linge.

Il est nécessaire d’introduire du détergent
dans le bac ” ” de la boîte à produits.
Rinçage Plus
"Spécial peaux sensibles et allergiques" :
ajoute un rinçage supplémentaire au cycle de
lavage.
Facile à Repasser
Facilite le repassage de votre linge.
Cette option permet de laver et d’essorer votre
linge plus délicatement tout en conservant des
performances de lavage identiques.
Lavage Economique
Cette fonction permet d’obtenir une parfaite
qualité de lavage tout en faisant des économies
d’énergie. Elle réduit la température de lavage
et augmente la durée de brassage.
Lavage Intensif
Cette fonction améliore les performances de
lavage et permet, en augmentant auto-
matiquement la température du bain de
lavage ainsi que le temps de brassage, de
traiter les taches rebelles réputées difficiles.

18
FGPROG504-1
Détail des fonctions (suite)
Départ Retardé
Vous pouvez retarder le départ de votre
programme de 1 à 19 heures afin de
bénéficier du tarif heures creuses ou pour
obtenir une fin de cycle à l’heure désirée.
Pour cela sélectionnez à l’aide de la touche
la fonction “Départ Retardé” puis
choisissez à l’aide de la touche le moment
du départ du cycle.
Pendant la période d’attente, l’afficheur
décompte le temps restant avant le
départ effectif du cycle.
Temps Restant
En cours de programmation, vous pouvez
connaître la durée du cycle choisi* en
sélectionnant à l’aide de la touche la
fonction “Temps Restant”.
Si vous sélectionnez la fonction “Temps
Restant” pendant la période d’attente
du départ différé, c’est le temps du
programme choisi qui s’affiche fixe.
(*) Le temps indiqué par la machine en début
de programme peut varier en cours de cycle :
- Si vous changez la température de lavage
(même pendant l’essorage), si vous ajoutez
ou supprimez des options, le temps sera
recalculé et mis à jour sur l’afficheur.
- Certains aléas de fonctionnement (par
exemple : détection de balourd, de mousse...)
peuvent, également, faire varier la durée du
cycle.
- En cas de coupure de courant pendant la phase
de lavage, au retour du courant le temps
affiché peut être inférieur à la durée réelle
restante. Ce temps sera remis à jour au début
de la phase de rinçage
Arrêt cuve pleine
Cette fonction est à utiliser pour les textiles
que vous ne souhaitez pas essorer ou si vous
prévoyez une absence prolongée à la fin du
lavage.
Cette fonction ayant été sélectionnée, le cycle
est interrompu avant l'essorage final, ce qui
permet à votre linge de tremper dans l'eau
pour éviter le froissage.
Lorsque la machine est arrêtée cuve
pleine d’eau, l’afficheur ne décompte
plus le temps restant et demeure fixe
(y compris le point) et le voyant de
déroulement de cycle
“ Essorage ”
clignote.
Ensuite :
- soit vous désirez faire une vidange avec
essorage.
Dans ce cas, sélectionnez la fonction
”Essorage
“
à l’aide de la touche puis avec
la touche réglez une vitesse d'essorage
adaptée à la nature du linge. Le programme
se terminera automatiquement.
- soit vous désirez faire une vidange seule.
Dans ce cas, sélectionnez la fonction
”Essorage
“
puis à l’aide de la touche
affichez (fonction “égouttage”).
R
R
3
A
3
A
R
3

19
FGPROG604-1
Modification d’un programme de lavage
Pendant la programmation :
Avant d’appuyer sur la touche ”Départ/
Pause” , toutes les modifications sont
possibles.
Après le départ du cycle :
• Vous ne pouvez pas modifier le type de
textile (par exemple passer de “COTON” à
“SYNTHÉTIQUE”, de “SYNTHÉTIQUE” à
“DÉLICAT”, etc...).
Si vous tournez le sélecteur de pro-
grammes vers un textile différent,
le voyant de déroulement de cycle
qui est allumé à ce moment-là ainsi
que l’afficheur clignotent pendant
quelques secondes pour vous indiquer
que cette modification est interdite
et qu’elle ne sera pas prise en compte.

Pour changer de type de textile en cours
de cycle, vous devrez aannnnuulleerrle programme
en cours puis programmer un nouveau
cycle.
• Par contre, pour un même type de textile,
vous pouvez modifier la température au
début de la phase de lavage.
Le temps restant sera modifié en
conséquence.
• Vous pouvez modifier les vitesses d’essorage
pendant tout le cycle.
• Vous pouvez sélectionner un “égouttage”
et un “arrêt cuve pleine” jusqu’à la fin du
rinçage (jusqu’à ce que le voyant de
déroulement de cycle “Rinçage”s’éteigne).
• Vous pouvez modifier la durée du “départ
retardé” pendant toute la période d’attente
précédant le départ effectif du cycle.
Si, pendant cette période, vous voulez
annuler le “départ retardé”, réglez
l’afficheur sur “0” et, ensuite, appuyez
brièvement sur la touche .
Le cycle démarrera immédiatement.
• Vous ne pouvez activer l’option “Prélavage”
que pendant la période d’attente d’un
“départ retardé”.
• Vous pouvez activer l’option “Rinçage Plus”
jusqu’au début du rinçage (jusqu’à ce que
le voyant de déroulement de cycle “Rinçage”
s’allume).
• Vous ne pouvez modifier les options “
Facile
à Repasser
”, “Lavage Economique” et
“Lavage Intensif” que pendant la période
d’attente d’un “départ retardé”.
• Vous pouvez désactiver toutes les options
pendant toute la durée du cycle dans la
mesure où leur action n’est pas déjà terminée.
En fin de cycle :
Lorsque l’afficheur indique ”-0-”, vous
pouvez programmer un nouveau cycle sans
avoir à relâcher la touche ”Marche/Arrêt”
.
Il suffit pour cela d’appuyer indifféremment
sur une des touches , , , ou .
La machine est alors prête pour une nouvelle
programmation.
R543
2
M/A
2
A
A
B
1
2

20
FGPROG704-1
Sécurité d'ouverture du couvercle :
Dès que le cycle de lavage a démarré, le
couvercle de votre appareil se verrouille.
Dès que le cycle est terminé ou lorsque la
machine est arrêtée cuve pleine d'eau, le
couvercle se déverrouille.
Si vous avez programmé un "départ
retardé", le couvercle n'est pas verrouillé
pendant toute la période d'attente précédant
le départ du cycle.
Si vous souhaitez ouvrir le couvercle pendant
le cycle, appuyez brièvement sur la touche
et attendez au moins 1 à 2 minutes afin
que la sécurité du couvercle se déverrouille.
Suivant le moment du cycle où vous
désirez ouvrir le couvercle, ce délai peut
être plus long car il faut lui ajouter une
période de refroidissement.
En effet, en cours de cycle, pour que la
sécurité du couvercle se déverrouille, la
température intérieure de la machine ne
doit pas dépasser un certain seuil, ceci
afin de vous éviter des brûlures graves.
Sécurité des eaux :
En cours de fonctionnement, le contrôle
permanent du niveau d’eau prévient tout
débordement éventuel.
Sécurité d'essorage :
Votre lave-linge est équipé d'une sécurité qui
peut limiter l'essorage lorsqu'une mauvaise
répartition de la charge est détectée.
Dans ce cas votre linge peut être insuffisam-
ment essoré. Répartissez, alors, uniformément
votre linge dans le tambour et programmez
un nouvel essorage.
Sécurité anti-mousse :
Votre lave-linge sait détecter une trop forte
production de mousse lors de l’essorage.
A ce moment-là, l’essorage s’arrête et la
machine est vidangée.
Ensuite le cycle reprend son cours en adaptant
les cadences d’essorage et en ajoutant
éventuellement un rinçage supplémentaire.
2
Sécurités automatiques
Programme pour les essais comparatifs et normalisés
Programme ............................................................................................COTON 60°
Charge................................................................................................................5 kg
Durée ..............................................................................................................2 h 10
Energie. ......................................................................................................0,95 kWh
Eau ......................................................................................................................48 l
Pour l’annonce écrite sur l’étiquette énergétique, les tests sont faits selon la directive européenne 92/75/CEE, à capacité
nominale en s’assurant de l’utilisation totale du détergent CEI dès le début de la phase de lavage.
