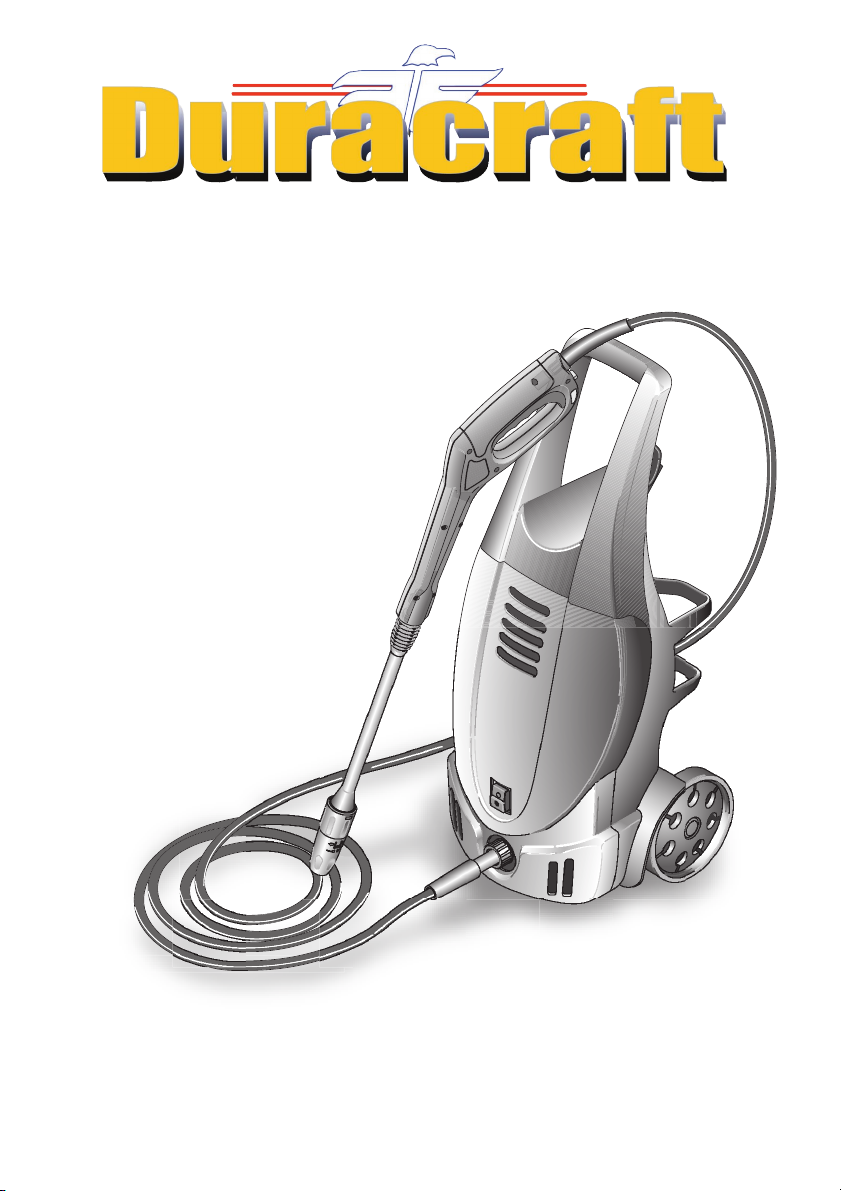

FAIP Duracraft 1650 User manual

READ AND SAVE THESE INSTRUCTIONS
LEER Y CONSERVAR ESTA INSTRUCCIONES
Operator’s Manual
Manual del Operador
Warranty Registration by Internet
Registro Garantía mediante Internet
Internet Address: www.faippowerwasher.com
Model:
Duracraft 1650Duracraft 1650
Duracraft 1650Duracraft 1650
Duracraft 1650
1650 PSI

2
Date of Purchase: / /200
Your Model Number is: Duracraft1650 (1650 PSI)
IMPORTANT
Record your Serial Number below:
Attention Valued Customer: Warranty Claims and the ordering of
Replacement Parts, the information you provide below is important and
necessary.
Register your new POWERWASHER at the
www.faippowerwasher.com web site.
For ease of reference, please record now the serial number and the date of
purchase in the space provided below.
Serial Number: ...............................................................................

3
Fecha de Compra: / /200
El Número de su Modelo es: Duracraft1650 (1650 PSI)
IMPORTANTE
Registre a continuación el Número de Serie:
Atención Estimado cliente: para efectos de la Garantía y la solicitud de
Piezas de Repuesto, es importante y necesaria la información que nos
proporcione a continuación.
Registre su nueva POWERWASHER en el sitio Internet
www.faippowerwasher.com.
Para consultas más fáciles, registre el número de serie y la fecha de compra en
el siguiente espacio:
Número de Serie: ...........................................................................

4
1
2
FOR EASY INSTALLATION
3
INSTALACIÓN FÁCIL
CONNECT THE GARDEN HOSE
CONECTE LA MANGUERA PARA
JARDÍN
2
CONNECT THE HIGH
PRESSURE HOSE
CONECTE LA MANGUERA
DE ALTA PRESIÓN
REMOVE THE WATER PLUG
EXTRAIGA EL TAPÓN DEL AGUA

5
4

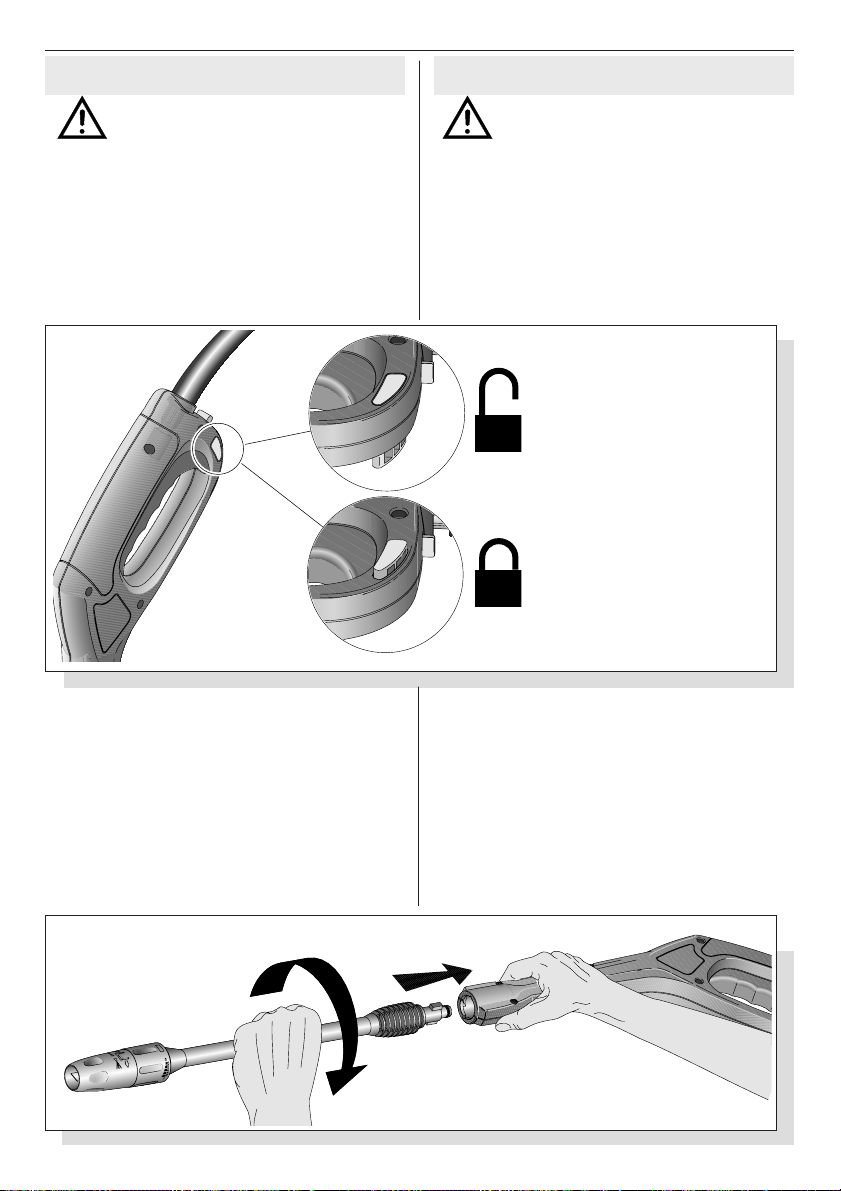

5INSERT THE WAND INTO THE SPRAY GUN
INTRODUZCA EL TUBO EN LA PISTOLA ROCIADORA
CONNECT TO WATER SUPPLY
CONECTE CON EL SUMINISTRO DE
AGUA
NOTE: Make sure wand is locked.
NOTA:
Asegúrese de que el tubo esté
cerrado.
PLUG GFCI INTO POWER RECEPTACLE AND PRESS RESET BUTTON
CONECTE EL GFCI EN EL TOMACORRIENTE Y PRESIONE EL
BOTÓN DE REINICIO
6

6
7
8
CAREFULLY READ THE OPERATOR’S INSTRUCTIONS BEFORE
STARTING UP THE WASHER FOR THE FIRST TIME.
IMPORTANT
TURN ON WATER SUPPLY
ABRA EL SUMINISTRO DE AGUA
START THE PRESSURE WASHER
ENCIENDA LA MÁQUINA DE LAVAR A PRESIÓN
IMPORTANTE
LEA ATENTAMENTE EL MANUAL DE INSTRUCCIONES ANTES
DE PONER EL EQUIPO POR PRIMERA VEZ EN
FUNCIONAMIENTO

7
INDEX
1.0 SAFETY AND OPERATION RULES .. page 8
2.0 SAFETY FEATURES ......................... page 12
3.0 INSTALLATION .............................. page 13
3.1 HIGH-PRESSURE HOSE ............. page 13
3.2 WATER CONNECTION............. page 13
3.3 POWER SUPPLY
CONNECTION ......................... page 14
4.0 OPERATING INSTRUCTIONS......... page 15
4.1 START-UP PROCEDURE .............. page 15
4.2 HIGH-PRESSURE/
LOW-PRESSURE ........................ page 16
4.3 ADJUSTABLE SPRAY
NOZZLE .................................... page 17
4.4 HIGH-PRESSURE/

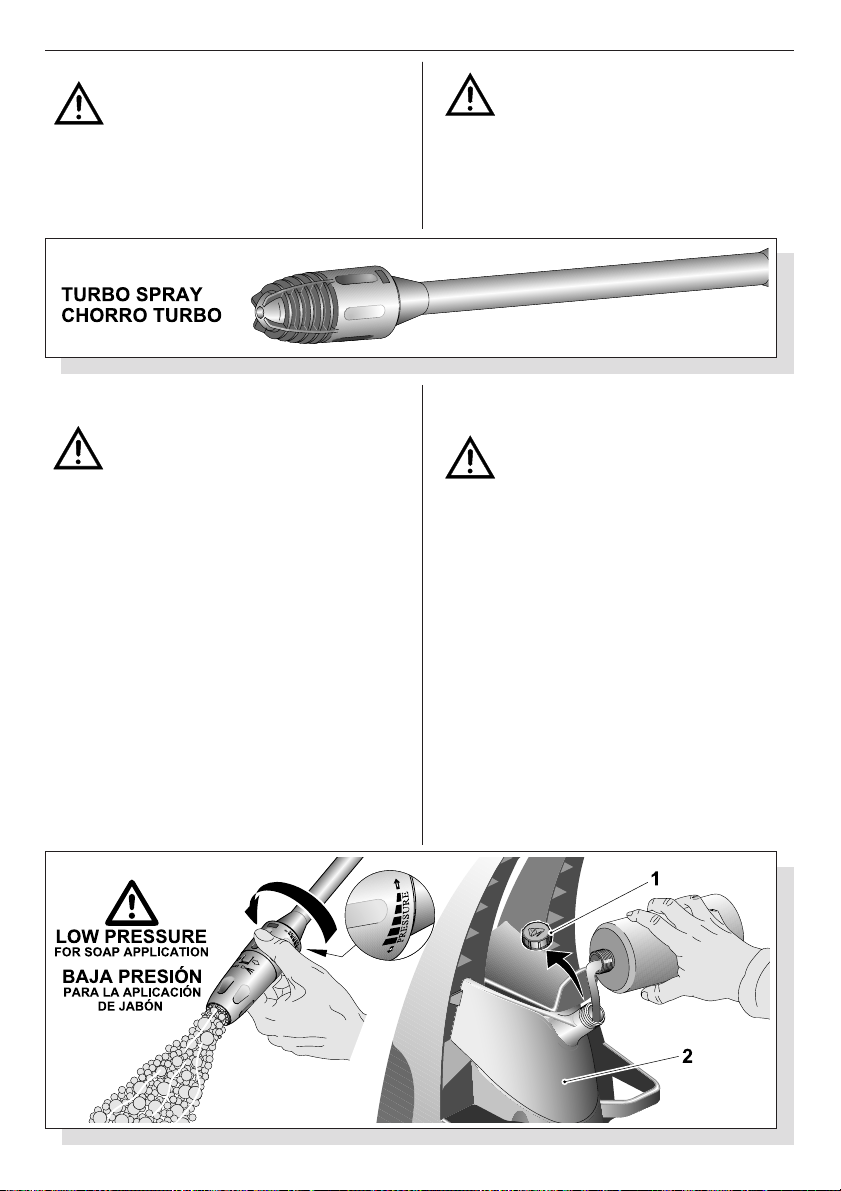

TURBO SPRAY ........................... page 18
4.5 CHEMICAL USE ......................... page 18
4.6 CLEANING TECHNIQUES ......... page 19
4.7 END OF OPERATION ................ page 20
5.0 USER MAINTENANCE .................. page 20
5.1 CONNECTIONS ....................... page 20
5.2 NOZZLE .................................... page 20
5.3 LUBRICATION ........................... page 21
5.4 WATER SCREEN ....................... page 21
5.5 COOLING SYSTEM ................... page 21
6.0 MOVING AND STORAGE
INSTRUCTIONS ............................. page 22
6.1 AFTER EXTENDED STORAGE .... page 22
7.0 TROUBLESHOOTING..................... page 25
8.0 TECHNICAL DATA ......................... page 27
ÍNDICE
1.0 NORMAS OPERATIVAS Y DE
SEGURIDAD ................................... pag. 8
2.0 CARACTERÍSTICAS RELATIVAS
A LA SEGURIDAD .......................... pag. 12
3.0 INSTALACIÓN .............................. pag. 13
3.1 MANGUERA DE
ALTA PRESIÓN .......................... pag. 13
3.2 CONEXIÓN DEL AGUA ............ pag. 13
3.3 EMPALME DE LA
POTENCIA DE ALIMENTACIÓN ..... pag. 14
4.0 INSTRUCCIONES DE USO ............. pag. 15
4.1 PROCEDIMIENTO DE
PUESTA EN MARCHA ................ pag. 15
4.2 ALTA PRESIÓN /
BAJA PRESIÓN .......................... pag. 16
4.3 BOQUILLA DE CHORRO
VARIABLE .................................. pag. 17
4.4 CHORRO DE
ALTA PRESIÓN / TURBO ............ pag. 18
4.5 USO DE PRODUCTOS
QUÍMICOS ................................. pag. 18
4.5 TÉCNICAS DE LIMPIEZA ............ pag. 19
4.7 FINALIZACIÓN
DE LA OPERACIÓN .................... pag. 20
5.0 MANTENIMIENTO USUARIO ........ pag. 20
5.1 CONEXIONES .......................... pag. 20
5.2 BOQUILLA ................................. pag. 20
5.3 LUBRICACIÓN........................... pag. 21
5.4 FILTRO DE AGUA ...................... pag. 21
5.5 SISTEMA DE REFRIGERACIÓN .. pag. 21
6.0 MANIPULACIÓN Y
ALMACENAMIENTO ...................... pag. 22
6.1 DESPUÉS DE UN ALMACENAMIENTO
PROLONGADO.......................... pag. 22
7.0 SOLUCIÓN DE PROBLEMAS........... pag. 26
8.0 DATOS TÉCNICOS ........................ pag. 27

8
1.0 NORMAS OPERATIVAS Y DE
SEGURIDAD
Cuando se trata de un equipo mecánico, las precauciones
inherentes a la seguridad son esenciales.
Por ello es necesario adoptar dichas precauciones duran-
te el uso, el almacenamiento y la mantenimiento del equipo
mecánico. Utilizando los aparatos con el respeto y la
cautela requeridos, las posibilidades de provocar lesiones
personales disminuirán notablemente. Si se pasan por
alto o no se consideran estas precauciones de seguridad,
podrían producirse lesiones en las personas o daño al
equipo. Los símbolos que describiremos a continuación
son utilizados ampliamente en el presente manual. Tenga
siempre en cuenta dichas precauciones puesto que son
esenciales cuando se utiliza el equipo mecánico.
1.0 SAFETY AND OPERATION
RULES
Safety precautions are essential when any mechanical
equipment is involved. These precautions are necessary
when using, storing, and servicing mechanical
equipment. Using this equipment with the respect and
caution demanded will considerably lessen the
possibilities of personal injury. If safety precautions
are overlooked or ignored, personal injury or property
damage may occur.
The following symbols shown below are used extensively
throughout this manual. Always heed these
precautions, as they are essential when using any
mechanical equipment.
WARNING
CAUTION
This caution symbol identifies specific
instructions or procedures which, if not
strictly observed, could result in damage
to, or destruction of equipment.
This warning symbol identifies specific
instructions or procedures which if not
correctly followed could result in perso-
nal injury or death.
When using this product basic
precautions should always be followed,
including the following:.
This unit was designed for specific applications. It
should not be modified and/or used for any
application other than that which it was designed.
WARNING
1. Read this manual carefully - know your equipment.
Consider the applications, limitations, and the
potential hazards specific to your unit.
2. Outlets with a third prong ground are required.
Do not use without grounded prong..
3. Do not touch plug or outlet with wet hands.
4. Avoid accidental starts. Move switch on unit to
“OFF” position before connecting or
disconnecting cord to electrical outlets.
5. Water spray must never be directed towards any
electric wiring or directly towards the pressure
washer machine itself or fatal electric shock may
occur.
6. Never carry your pressure washer by the cord.
Do not pull on the cord to disconnect from the
outlet.
7. To prevent damage, the cord should not be
crushed, placed next to sharp objects or near a
heat source.

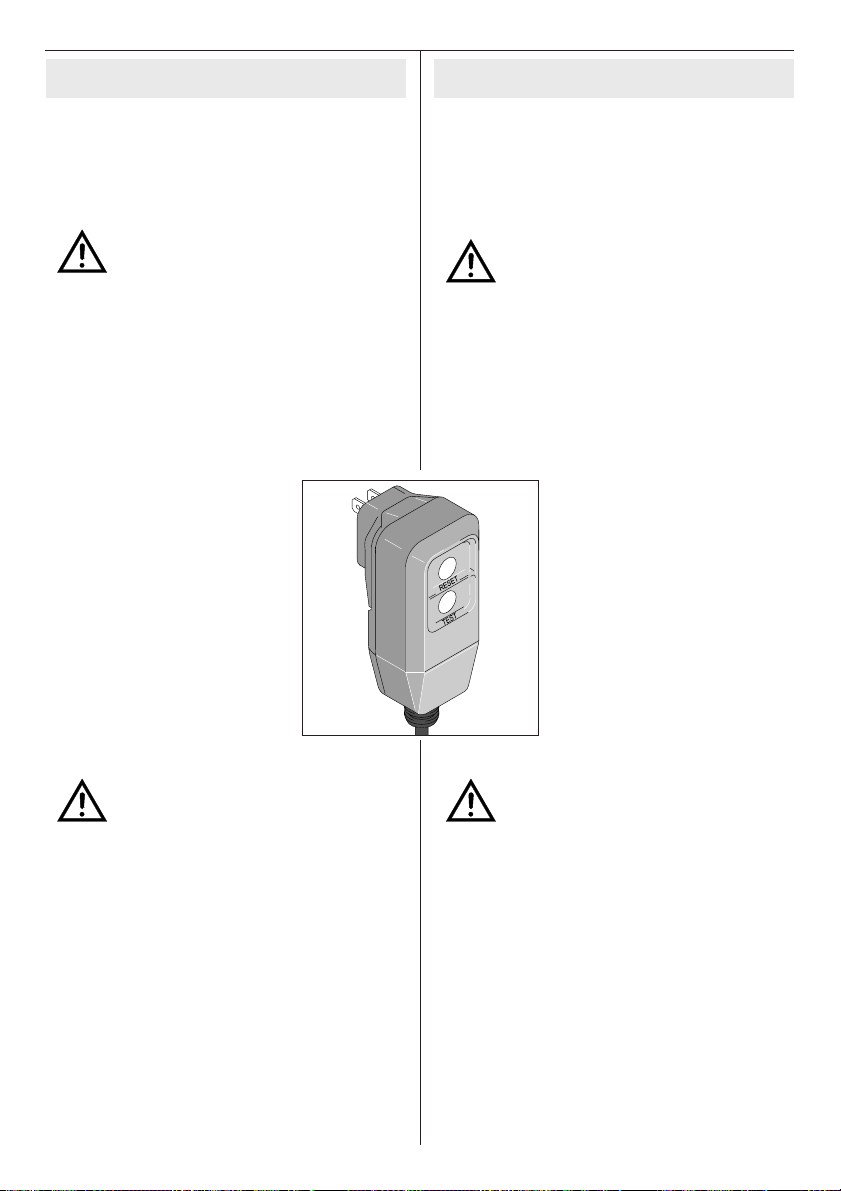

8. This product is provided with a Ground Fault
Circuit Interrupter built into the power cord plug.
If replacement of the plug or cord is needed, use
only identical replacement parts.
PELIGRO
IMPORTANTE
Este símbolo identifica las instrucciones
de procedimientos específicos que si
no son observadas rigurosamente
pueden provocar daños o hasta la
destrucción del equipo mismo.
Es el símbolo que identifica las
instrucciones para procedimientos
específicos; si no son seguidas, pueden
provocar lesiones personales o la muerte.
Cuando el equipo es utilizado, hay que
seguir precauciones básicas, entre las
cuales se encuentran las siguientes:
Esta unidad ha sido diseñada para aplicaciones
específicas. No se debería modificar y/o utilizar para
aplicaciones diferentes de aquellas para las cuales ha
sido pensada.
PELIGRO
1. Lea atentamente el presente manual para conocer
su equipo. Tome en debida consideración sus
aplicaciones, limitaciones y los potenciales riesgos
específicos.
2. Se necesitan enchufes con una tercera punta con toma
a tierra. No utilice enchufes sin la toma de tierra.
3. No toque el enchufe o la toma con las manos
mojadas.
4. Eviten encendidos accidentales. Coloque el
interruptor en APAGADO antes de conectar o
desconectar el cable eléctrico a una toma.
5. No dirija nunca el chorro del agua sobre
instalaciones eléctricas o sobre la misma máquina
de lavar a presión, con el fin de evitar descarga
eléctrica.
6. No utilice el cable para mover la máquina de
lavar a presión. No tire del cable para desconectar
el equipo de la toma.
7. Con el fin de evitar daños, el cable no debe ser
aplastado, no debe ser colocado cerca de objetos
cortantes ni de fuentes de calor.
8. Este producto es suministrado con un interruptor
de circuito con conexión a tierra insertado en el
enchufe del cable de alimentación. Si fuera
necesario cambiar el enchufe o el cable, utilicen
piezas de repuesto del mismo tipo.

9
9. Permanezca atento y observe con cuidado lo que
está haciendo.
10. Para la manutención, sigan las instrucciones
presentadas en el presente manual.
11. Antes del uso revise los cables eléctricos. Los cables
dañados no sólo reducen los rendimiento de la
máquina de lavar a presión, sino que pueden
provocar descargas eléctricas.
12. El pequeño chorro de punta de alfiler es muy po-
tente. No se aconseja su uso sobre superficies
pintadas, sobre superficies de madera o sobre
objetos con revestimiento adhesivo
13. Aleje a las personas del área de trabajo.
14. Para reducir los riesgos de lesiones, es absolutamente
necesario efectuar un control atento cuando el
producto es utilizado cerca de los niños.
15. Use siempre ambas manos cuando se utiliza la
máquina de lavar a presión, con el fin de mantener
un completo control del tubo/de la manguera.
16. No toque el boquilla o el chorro de agua cuando
está en funcionamiento.
17. Durante el uso, utilice gafas de protección.
18. Desconecte el enchufe eléctrico de la toma cuando
no está en uso e, igualmente, antes de desconectar
la manguera de alta presión.
19. Nunca anude o doble la manguera de alta presión
ya que podría dañarla.
20. En las estaciones frías, antes de poner en
funcionamiento la máquina de lavar a presión,
controlen que no se haya formado hielo en la misma.
21. Siga cuidadosamente todas las instrucciones con
respecto a productos químicos y las advertencias
antes del uso.
22. No hay que utilizar la máquina de lavar a presión
en áreas donde hayan vapores gaseosos. Una
eventual chispa eléctrica podría provocar una
explosión o un incendio.
23. Para reducir al máximo la cantidad de agua que
podría entrar en la máquina de lavar a presión,
durante el uso, colóquela lo más lejos posible de la
zona que debe ser limpiada.
24. Con el fin de evitar escapes accidentales, cuando
no está en uso, la pistola rociadora debe estar
asegurada con el gatillo de bloqueo.
25. No utilice el equipo cuando esté muy cansados o
cuando esté bajo la influencia de alcohol o de drogas.
26. Durante el uso, NO cubra la máquina de lavar a
presión con el fin de permitir una ventilación adecuada.
27. Aprenda cómo bloquear el producto o purgar la
presión rápidamente. Conozca el funcionamiento
de los diferentes controles.
28. No suba ni se pare detengan sobre soportes inestables.
Asuman siempre una posición firme y segura.
29. “ATENCIÓN. Riesgo de inyección o de daños.
No orienten el flujo contra las personas.”
30. Para la conexión a tierra, véanse las siguientes
instrucciones.
“CONSERVE LAS PRESENTES INSTRUCCIONES”
9. Stay alert, watch what you are doing.
10. Follow maintenance instructions specified in this
manual.
11. Check power cords before using. Damaged cords
can reduce performance of pressure washer or
cause a fatal electric shock.
12. The narrow pin point stream is very powerful. It is
not recommended for use on painted surfaces, wood
surfaces or items attached with an adhesive backing.
13. Keep operating area clear of all persons.
14. To reduce the risk of injury, close supervision is
necessary when this product is used near children
15. Always use both hands when operating pressure
washer to maintain complete control of the wand.
16. Do not touch nozzle or water spray while
operating.
17. Wear safety goggles while operating.
18. Disconnect power plug from the outlet when not
in use and prior to the detaching of the high
pressure hose.
19. Never tie knots or kink the high pressure hose as
damage could result.
20. Prior to starting the pressure washer in cold
weather, be sure ice has not formed in any part of
the equipment.
21. Carefully observe all chemical instructions and
warnings before using.
22. The pressure washer should not be used in areas
where gas vapors may be present. An electric
spark could cause an explosion or fire.
23. To minimize the amount of water getting into the
pressure washer, the unit should be placed as far
as possible from the cleaning site during
operation.
24. To prevent accidental discharge, the spray gun should
be secured by locking trigger when not in use.
25. Do not operate this product when fatigued or
under the influence of alcohol or drugs.
26. To allow free air circulation, the pressure washer
should NOT be covered during operation.
27. Know how to stop the product and bleed pressure
quickly. Be thoroughly familiar with the controls.
28. Do not over reach or stand on unstable support.
Keep good footing and balance at all times.
29. “WARNING - Risk of injection or injury - Do not
direct discharge stream at persons.”
30. See below for grounding instructions
“SAVE THESE INSTRUCTIONS”

10
INSTRUCCIONES PARA LA TOMA DE
TIERRA
Este equipo debe poseer la toma de tierra. En caso de
funcionamiento defectuoso o de avería, la conexión a
tierra suministra un recorrido de resistencia mínima
para la corriente eléctrica con el fin de reducir el
riesgo de descargas. El equipo está dotado de un
cable que incluye un conductor y enchufe de tierra. El
enchufe debe ser introducido en una tomacorriente
apropiada, instalada en modo idóneo y con toma de
tierra según lo establecido por las leyes y disposiciones
locales.
IMPORTANTE: una conexión
impropia entre el equipo y el conductor
de tierra puede provocar descargas
eléctricas. Si tienen dudas sobre la idónea
puesta a tierra de la toma, consulten con
un electricista o con un encargado de la
manutención. No modifiquen el enchufe
suministrado con el equipo; en caso con-
trario, adapten la tomacorriente
instalada con la ayuda de un electricista
cualificado. No utilicen adaptadores
para este equipo.
GROUNDING INSTRUCTIONS
This product must be grounded. If it should malfunction
or breakdown, grounding provides a path of least
resistance for electric current to reduce the risk of
electric shock. This product is equipped with a cord
having an equipment-grounding conductor and a
grounding plug. The plug must be plugged into an
appropriate outlet that is properly installed and
grounded in accordance with all local codes and
ordinances.
WARNING: improper connection of the
equipment-grounding conductor can
result in a risk of electrocution. Check
with a qualified electrician or service
person if you are in doubt as to whether
the outlet is properly grounded. Do not
modify the plug provided with the product
- if it will not fit the outlet installed by a
qualified electrician. Do not use any type
of adaptor with this product.
WARNING ATENCIÓN

11
PARTS DRAWING
PARTS LIST
1Turbo nozzle with Lance
2Spray Gun
3Holder for power cable
4ON/OFF switch
5Detergent Suction Assembly
6Machine Inlet
7Variable Nozzle with Lance
8Holder for accessories
9Shipping plug
10Water Inlet Filter Screen
11Quick Connect Assembly
12GFCI
13 Reservoir cap
14High-Pressure Hose
ILUSTRACIÓN DE PIEZAS
LISTA DE PIEZAS
1Tubo con Boquilla Turbo
2Pistola rociadora
3Portacable de alimentación
4Interruptor de encendido y apagado
5Conector manguera alta presión
6Entrada de agua con rosca
7Tubo con Boquilla Variable
8Porta-accesorios
9Tapón para el agua
10Filtro
11Niple de entrada para manguera de jardín con
conexión rápida
12Interruptor de circuito con toma de tierra
13Tapón de estanque
14Manguera de alta presión

12
2.0 CARACTERÍSTICAS RELATIVAS
A LA SEGURIDAD
La máquina de lavar a presión está dotada de un
dispositivo de detención que detecta cuándo está
desenganchado el gatillo de la pistola. Abre el circui-
to eléctrico al motor y bloquea la máquina de lavar a
presión. ATENCIÓN:
la máquina de lavar a
presión está también dotada de un
interruptor eléctrico principal de
encendido y apagado. Cuando la
hidrolimpiadora no está en uso, es
necesario que dicho interruptor esté
colocado siempre en apagado para pre-
venir posibles accidentes o daños.
SOBRECARGA DEL MOTOR
El motor eléctrico de la hidrolimpiadora posee un
dispositivo de protección contra la sobrecarga que
bloquea automáticamente el motor en el caso de exceso
de corriente o en el caso de recalentamiento.
El dispositivo se reinicia automáticamente y reactiva
las condiciones normales de funcionamiento después
de un breve período.
INTERRUPTOR DE CIRCUITO
CON TOMA DE TIERRA
La máquina de lavar a presión está
dotada de un interruptor de circuito
con toma de tierra (GFCI) montado en
el enchufe del cable de alimentación
eléctrica. Dicho dispositivo suministra
una protección adicional contra el
riesgo de descargas. Si fuere
necesario substituir el enchufe o el
cable, utilicen exclusivamente
repuestos similares provistos de
protección GFCI.
2.0 SAFETY FEATURES
The pressure washer is equipped with a stop device
which will sense when the trigger on the gun is released.
It will open the power circuit to the motor and cause
the pressure washer to stop.
WARNING

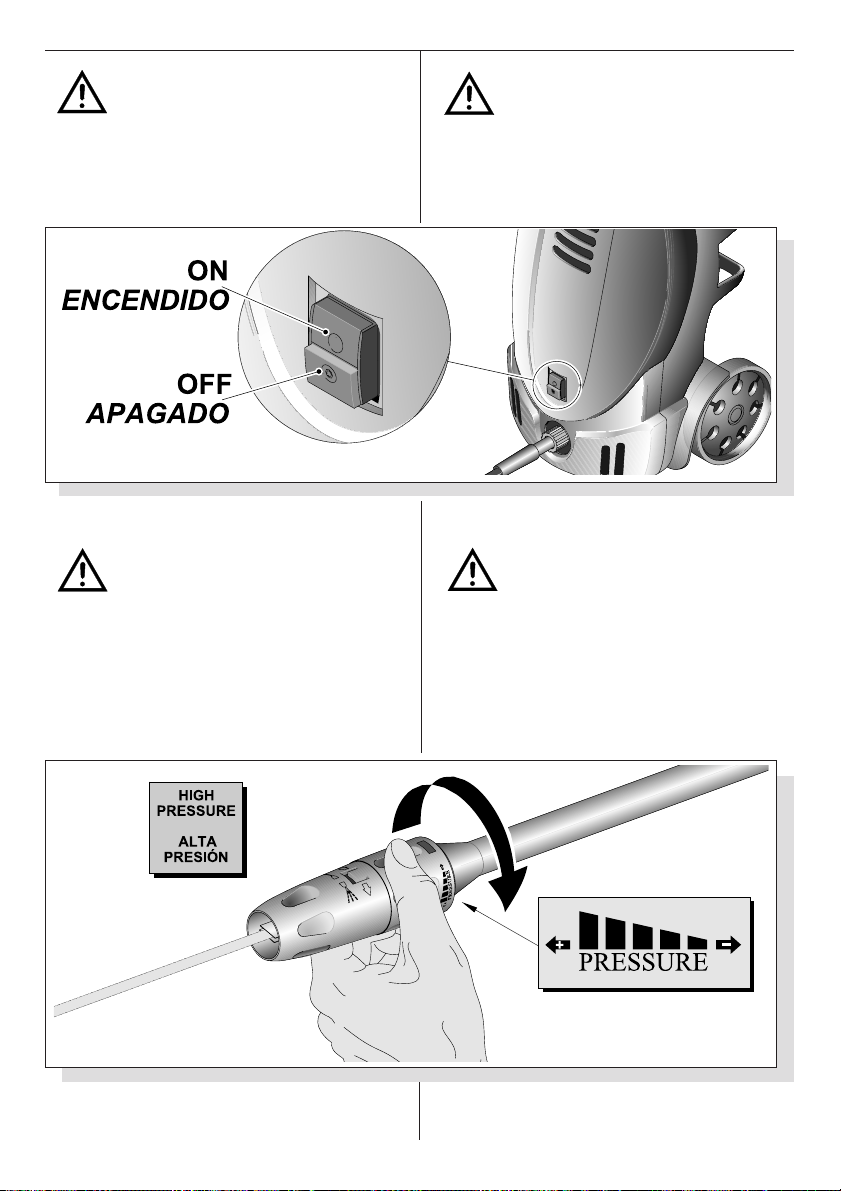

WARNING: the pressure washer is also
equipped with a main power ON/OFF
switch located on the unit. It should always
be moved to the off position when the
pressure washer is not being used to
prevent possible injury or damage.
MOTOR OVERLOAD
The electric motor in this pressure washer is equipped
with an overload protection device which will
automatically shut off the motor in the event the motor
draws excessive current or overheats.
The device will automatically reset itself and resume
normal operation after a short period of time.
GROUND-FAULT CIRCUIT-
INTERRUPTER PROTECTION
This pressure washer is provided with
a ground-fault circuit-interrupter
(GFCI) built into the plug of the power
supply cord. This device provides
additional protection from the risk of
electric shock. Should replacement of
the plug or cord become necessary,
use only identical replacement parts
that include GFCI protection.
ATENCIÓN
EXTENSION CORDS
WARNING: extension cords are not
recommended unless they are plugged
into a ground-fault circuit-interrupter
found in circuit boxes or protected
receptacles.
Use only 3-wire extension cords that have 3-prong
grounding-type plugs and 3-pole cord connectors that
accept the plug from the product.
Use only extension cords that are intended for outdoor
use. These extension cords are identified by a marking
“Acceptable for use with outdoor appliances; store
indoors while not in use”.
Use only extension cords having an electrical rating
higher than the rating of the product.
Do not use damaged extension cords. Examine
extension cord before using and replace if damaged.
Do not abuse extension cord and do not yank on any
cord to disconnect. Keep cord away from heat and
sharp edges. Always disconnect the extension cord
from the receptacle before disconnecting the product
from the extension cord.
EXTENSIONES
ATENCIÓN: no se aconseja el uso de
extensiones si éstas no están conectadas
a un interruptor de circuito con toma de
tierra, puesto en cajas del circuito o en
tomas protegidas.
Utilice exclusivamente extensiones de tres cables con
enchufes de tres puntas con toma a tierra de 3 polos y
conectores tripolares aptos para el enchufe del equipo.
Use exclusivamente extensiones para uso exterior.
Dichas extensiones están marcadas por la frase “Aptas
para uso exterior si no las utiliza, colóquelas en un
lugar cubierto”.
Use solamente extensiones con una potencia eléctrica
superior a la potencia nominal del equipo.
No utilice extensiones dañadas. Antes del uso, revise
la extensión y si está dañada sustitúyala. No la use en
modo incorrecto y no tire del cable para desenchufar.
Mantenga las extensiones lejos de fuentes de calor y
de ángulos cortantes. Antes de desconectar el equipo
de la extensión, desconecte siempre esta última de la
toma corriente.
ATENCIÓN
WARNING

13
When using an extension cord, observe the
specification below:
Cable Length Wire Gauge
MAX. 25’. 14 AWG
WARNING: To reduce the risk of
electrocution, keep all connections dry
and off the ground. Do not touch plug
with wet hands.
3.0 INSTALLATION
3.1 HIGH-PRESSURE HOSE
Remove and discard the water plug (Fig. 1) before
attaching the high-pressure hose by carefully inserting
the fitting with the o-ring into the high-pressure outlet
and tighten the threaded nut by hand (Fig. 1)
Fig. 1
3.2 WATER CONNECTION
Before connecting, run water through the garden hose
(not supplied) to flush out any foreign matter. Attach
garden hose to the pressure washer water inlet
connection. (Fig. 2)
Fig. 2
WARNING
Cuando se utilizan extensiones, respeten las siguientes
características:
Longitud del cable Calibres del cable
Hasta 25 pies 14 AWG Fuera
IMPORTANTE: para reducir la
posibilidad de electrocución, mantengan
la extensión seca y fuera de tierra. No
toquen el enchufe con las manos mojadas.
ATENCIÓN
3.0 INSTALACIÓN
3.1 MANGUERA DE ALTA PRESIÓN
Extraiga y deseche el tapón para el agua (Fig. 1) antes
de conectar el tubo de alta presión, introduciendo
cuidadosamente el acoplador junto con el aro tórico
adentro de la salida de alta presión y apretando ma-
nualmente la tuerca con rosca. (Fig. 1)
3.2 CONEXIÓN DEL AGUA
Antes de efectuar la conexión, haga correr el agua en
la manguera para jardín (no incluida en el suministro)
para hacer salir los materiales extraños. Conecte la
manguera para jardín a la conexión para la entrada
del agua de la máquina para lavar a presión. (Fig. 2)

14
3.3 CONEXIÓN CON LA POTENCIA DE
ALIMENTACIÓN
La máquina de lavar a presión está dotada de fábrica
de un cable eléctrico y de un enchufe de
alimentación con interruptor de circuito con toma
de tierra (GFCI).
El cable deberá ser conectado únicamente a una toma
corriente eléctrica instalada en conformidad con las
normativas locales de seguridad.
NOTA: la corriente eléctrica deberá ser de 120V, 60
Hz con un circuito de por lo menos 15 amperios.
ATENCIÓN: controlen el interruptor de cir-
cuito con toma de tierra (GFCI) antes del uso.
No utilicen la máquina de lavar a presión si el
control efectuado da un resultado negativo.
Procedimientos de prueba del GFCI:
1. Conecte el GFCI en la tomacorriente. El indicador
debe ponerse en rojo.
2. Presionar el botón de prueba (test). El indicador
rojo debería desaparecer.
3. Presione el botón de reinicio (reset) para utilizar el
equipo. No lo utilice si la prueba falla..
No usar si la prueba descrita anteriormente falla
NOTA : el GFCI debe reiniciarse todas las veces que
se conecta la hidrolimpiadora a una toma eléctrica.
3.3 POWER SUPPLY CONNECTION
The pressure washer is factory-equipped with an
electrical cord and a Ground Fault Circuit Interrupter
(GFCI) power plug.
This cord should only be connected to an electrical
outlet installed in accordance with local safety
regulations.
NOTE: the power supply must be 120v, 60hz and a
minimum 15 amp circuit.
WARNING: test GFCI before each use.
DO NOT use pressure washer if test below
fails.
GFCI Test Procedures:
1. Plug GFCI into power receptacle. Indicator should
turn red.
2. Press test button. Red indicator should disappear.
3. Press reset button for use.
Do not use if above test fails.
NOTE: the GFCI must be reset each time the pressure
washer is connected to an electrical outlet. Reset by simply
pushing the reset button on the GFCI power plug.
A. Connect only to properly grounded outlet. Do not
remove grounding pin.
B. Inspect cord before using. Do not use if cord is
damaged.
C. Keep all connections dry and off the ground.
D. Do not touch plug with wet hands.
E. The pressure washer is provided with a ground-
fault circuit interrupter built into the power plug.
If replacement of the plug or cord is needed, use
only identical replacement parts. Contact Customer
Service for proper replacement parts.
Extension cords are not recommended unless they are
plugged into a receptacle protected by a ground fault
circuit interrupter. Any extension cord used should be
14 AWG and no longer than 25 feet to prevent
excessive voltage loss. Use only extension cords
intended for outdoor use. These extension cords are
identified by a marking “Acceptable for use with
outdoor appliances; store indoors when not in use”.
A. Conecte el equipo sólo a una tomacorriente con toma
a tierra adecuada. No retire la clavija de toma a tierra
B. Revise el cable antes del uso. Si está dañado, no lo
utilice.
C. Mantenga secas y fuera de tierra todas las
conexiones
D. No toque el enchufe con las manos mojadas
E. La máquina de lavar a presión es suministrada con
un interruptor de circuito con toma de tierra instalado
en el enchufe de alimentación. Si es necesario
substituir el enchufe o el cable, usen sólo piezas de
repuesto del mismo tipo. Para una substitución
correcta, contacte al Servicio al Cliente.
No se aconseja el uso de extensiones si no están
introducidas en una tomacorriente protegida por el
interruptor de circuito con toma de tierra. Cualquier
extensión utilizada debe ser del tipo 14AWG y la
longitud no debe superar los 25 pies con el fin de
prevenir una excesiva dispersión de voltaje. Utilice sólo
extensiones para uso exterior. Tales extensiones están
señaladas con la siguiente frase: “Adecuadas para uso
exterior; almacenar en lugar cerrado cuando no es
utilizada.”
WARNING ATENCIÓN

15
4.1 START-UP PROCEDURE
1. Make sure water supply is connected and turned on.
2. Make sure the unit is plugged in and the GFCI
HAS BEEN RESET.
3. Release gun safety if locked. (Fig. 3)
4.1 PROCEDIMIENTO DE PUESTA EN
MARCHA
1. Asegúrese de que el suministro de agua esté
conectado y abierto.
2. Asegúrese de que el enchufe del equipo esté
conectado y que el GFCI HAYA SIDO REINICIADO.
3. Libere la seguridad de la pistola si está bloqueada.
(Fig. 3)
4. To allow air to escape from the hose, squeeze trigger
on the gun until there is a steady stream of water.
5. Remove any dirt or foreign matter from the gun
outlet and the male connector of the wand.
6. Insert the required wand into the gun’s quick
connect coupling by pushing firmly and twisting
wand ¼ of a turn to lock into place. (Fig. 4)
NOTE: make sure wand is locked.
4. Con el fin de permitir la salida de aire de la
manguera, presione el gatillo de la pistola hasta
que salga un flujo regular por la boquilla.
5. Extraiga la suciedad o los materiales extraños de la
salida de la pistola y del conector macho del tubo.
6. Introduzcan el tubo en la unión rápida empujando
enérgicamente y luego girando el tubo de ¼ de
vuelta para bloquearlo en su lugar.(Fig. 4)
NOTA: asegúrese que el tubo esté cerrado.
4.0 OPERATING INSTRUCTIONS
WARNING: risk of injection or injury.
Do not direct discharge stream at persons.
4.0 INSTRUCCIONES DE USO
IMPORTANTE: riesgo de inyección o
de daños. NO dirija el chorro hacia las
personas.
Safety lock “locked”
Bloqueo de seguridad “cerrado”
Safety lock “unlocked
Bloqueo de seguridad “abierto”
ATENCIÓN
WARNING
Fig. 3
Fig. 4

16
7 Squeeze trigger on the spray gun
8 Press the on/off button to start pressure washer
(Fig. 5)
WARNING: if the wand is not securely
locked into place, it could be ejected under
high pressure when operating the gun,
possibly causing injury or damage.
WARNING
When low-pressure is require, completely turn grey
collar as shown in fig. 7.
4.2 HIGH-PRESSURE/LOW-PRESSURE
(see the picture in the next page.)
CAUTION: Do not adjust the nozzle
while the trigger is squeezed.
The high pressure nozzle position is intended for
cleaning. When high pressure is required, completely
turn grey collar as shown in fig. 6.
NOTE: Make sure the grey collar is completely rotated
to lock the nozzle in the high pressure position. (Fig.
6)
Fig. 5
Fig. 6
ATTENTION
7 Presione el gatillo de la pistola rociadora
8 Presione la tecla Encendido/Apagado (ON/OFF)
para poner en marcha la máquina de lavar a
presión. (Fig. 5)
4.2 ALTA PRESIÓN / BAJA PRESIÓN
(ver la figura de la página siguiente)
ATENCIÓN: no desplace la boquilla
para regular la presión cuando el gatillo
está presionado.
La posición de la boquilla de alta presión es ideal para
la limpieza. Cuando se requiere presión alta, girar
completamente la abrazaderas grisa así como
indicado en la figura 6
NOTA: Asegurarse de que se haya hecho girar la
abrazadera grisa para cerrar la boquilla en la posición
de alta presión. (Fig.6)
ATENCIÓN
IMPORTANTE: Si el lanzador no está
bien bloqueado, cuando se utiliza la pi-
stola, podría ser expulsada debido a la
alta presión, provocando lesiones o daños
y perjuicios.
ATENCIÓN

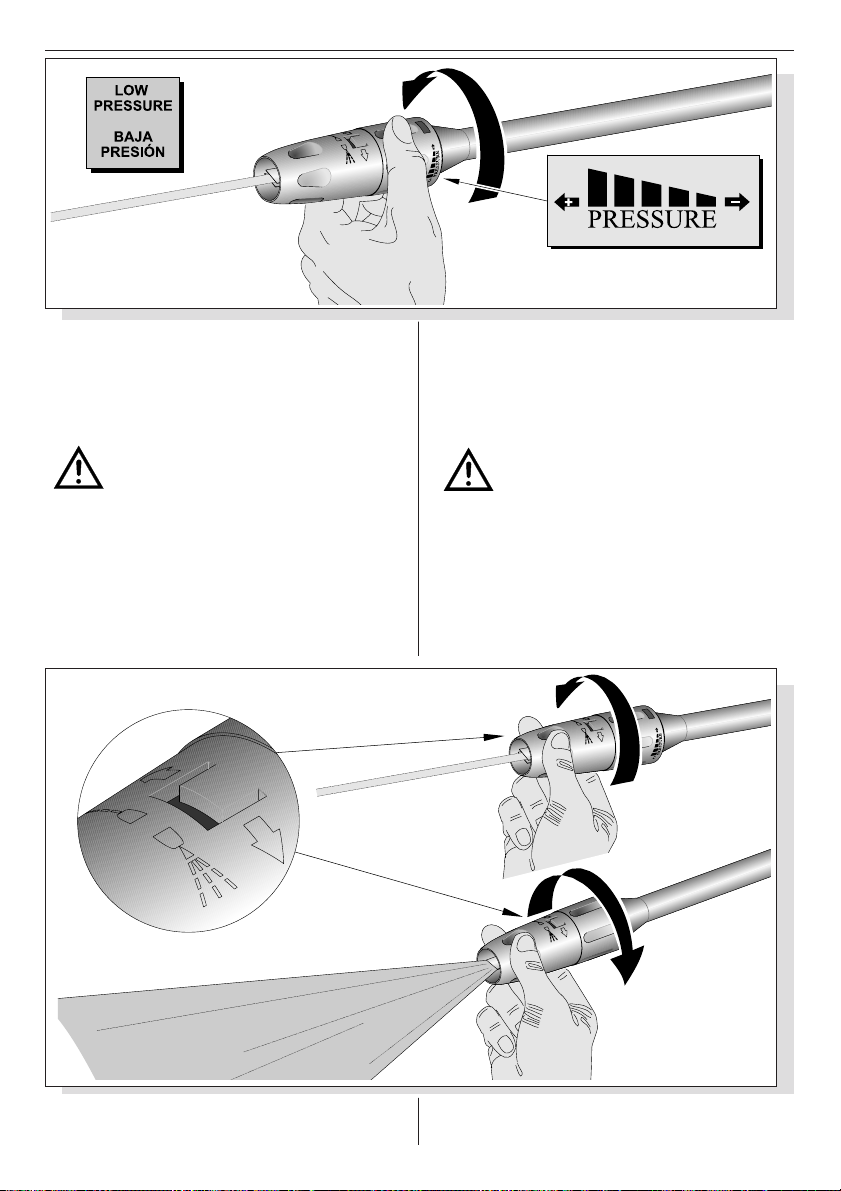

Cuando se requiera baja presión, girar completa-
mente la abrazadera grisa como indicado en la figu-
ra 7.

17
4.3 ADJUSTABLE SPRAY NOZZLE
The adjustable spray nozzle can adjust from fan to jet
in the high-pressure position only. The spray is
adjusted by turning the black nozzle (Fig. 8).
CAUTION: The jet spray adjustment is
very aggressive. We recommend that for
most cleaning applications, a 20° spray
angle should be used to avoid damage to
the surface being sprayed.
NOTE: The pressure of the spray on the surface you
are cleaning increases as you move the wand closer
to the surface.
To increase angle to a fan spray, turn the black
nozzle as indicated in fig. 8 - A.
To decrease angle to jet spray, turn the black
nozzle as indicated in fig. 8 - B.
Fig. 7
CAUTION
Fig. 8
“A”
“B”
4.3 BOQUILLA DE CHORRO VARIABLE
La boquilla de chorro ajustable, permite regular el chorro
desde la forma de abanico hasta la forma de punta del
“lápiz” tanto en posición de alta como de baja presión.
El chorro se regula girando la boquilla negra. (Fig. 8)
ATENCIÓN: la regulación del chorro
de la punta del lápiz puede dar resultados
“corrosivos”. Aconsejamos utilizar para
la mayor parte de las aplicaciones de
limpieza, un ángulo de chorro de veinte
grados (20°) para no dañar las superficies
donde se necesita utilizar el chorro.
NOTA: la presión del chorro sobre la superficie que
está limpiando aumenta en proporción al
acercamiento del tubo sobre la superficie misma.
Para aumentar el ángulo de un chorro a la forma de
abanico, gire la boquilla negra como indicado en la
fig. 8 - A.
ATENCIÓN
Para disminuir el ángulo del chorro a la forma de
punta de “lápiz”, gire la boquilla negra como indicado
en la fig. 8 - B.

18
4.5 CLEANING CHEMICAL USE
CAUTION: Only use cleaning chemicals
recommended for pressure washers.
CAUTION: Fill and flush the reservoir
with clear water, after chemicals use.
1 Remove the plug reservoir (1) present on the back
of the machine. (Fig. 10)
2 Fill the reservoir (2) with suitable cleaning solution.
3 Turn the black nozzle to jet spray position. (see
the fig. 8 - B - in the previous page).
4 Move main collar to the low-pressure position by
completely rotating grey collar (Fig. 10).
The chemical will automatically be mixed with the
water and discharged through the nozzle.
NOTE: WHEN THE ADJUSTABLE NOZZLE IS
MOVED TO THE HIGH-PRESSURE POSITION,
CHEMICAL WILL NOT BE DISCHARGED.
CAUTION
Fig. 9
4.4 HIGH-PRESSURE/TURBO SPRAY
CAUTION: Do not try to adjust the tur-
bo nozzle.
The high-pressure turbo nozzle (Fig. 9) is intended for
maximum cleaning effect. Keep the spray wand. 6-8”
away from the cleaning surface at all times.
CAUTION
4.4 CHORRO DE ALTA PRESIÓN / TURBO
ATENCIÓN: no actúe sobre la boquilla
para modificar la presión.
La posición de la boquilla turbo de alta presión
(Fig. 9) ha sido proyectada para obtener el mejor
resultado de limpieza. Tenga siempre el lanzador
de chorro a una distancia minima entre las 6” y las
8” de la superficie que desee limpiar.
ATENCIÓN
Fig. 10
4.5 USO DE PRODUCTOS QUÍMICOS
CUIDADO: use tan solo productos
químicos específicos para máquina de la-
var a presión
CUIDADO: limpie con agua clarificada
el estanque luego de haber utilizado
productos químicos
1 Retire el tapón del estanque (1) que se encuentra
en la parte trasera de la máquina (Fig. 10)
2 Rellene el estanque (2) con detergente específico
3 Gire la boquilla negra para obtener el ángulo del
chorro a la forma de punta de “lápiz”. (ver la
figura 8 - B de la página precedente).
4 Mueva la boquilla regulable hacia la posición de
baja presión haciendo girar la abrazadera grisa.
(Fig. 10).
El producto químico será mezclado inmediatamente
con el agua y descargado a través de la boquilla.
NOTA: CUANDO LA BOQUILLA AJUSTABLE SE
COLOCA EN LA POSICIÓN DE ALTA PRESIÓN,
EL PRODUCTO QUÍMICO NO SERÁ ASPIRADO
DESDE SU ESTANQUE.
ATENCIÓN

19
2. Allow detergent to remain on the surface for a
short time before rinsing
CAUTION: Damage may occur to
painted surface if chemical is allowed to
dry on the surface. Wash and rinse a
small section at a time. Avoid working
on hot surfaces or in direct sunlight.
APPLICATION OF DETERGENT
1. Apply the solution to a DRY work surface. NOTE:
WETTING THE SURFACE FIRST IS NOT
RECOMMENDED, AS IT DILUTES THE
DETERGENT AND REDUCES ITS CLEANING
ABILITY. On a vertical surface, apply horizontally
from side to side starting from the bottom to avoid
streaking.
4.6 CLEANING TECHNIQUES
When cleaning with the pressure washer, some
cleaning tasks can be solved with water alone, but
for most tasks it is advantageous to use a detergent.
A detergent ensures a quick soaking of the dirt
allowing the high-pressure water to penetrate and
remove the dirt more effectively.
The low-pressure position provides a gentle
application of detergent. This position is also
recommended to rinse a surface after wax application
or for other applications that require the low-pressure
of a garden hose. Low-pressure is the equivalent of a
garden hose set at the lowest output to properly apply
detergent.
FOR CHEMICAL APPLICATION, TURN GREY COLLAR
ACCORDING TO FIG 7.
3. Rinse with clean water under high-pressure. On
a vertical surface, first rinse from the bottom up,
then rinse from the top down. Hold nozzle 6-8”
from the work surface at a 45° angle using the flat
spray as a peeling tool rather than a scrub brush.
NOTE: Insure that the chemical injection system is
completely clean prior to switching from one detergent
to another.
CAUTION
4.6 TÉCNICAS DE LIMPIEZA
Cuando se procede a la limpieza con la máquina de
lavar a presión, se pueden efectuar diferentes
operaciones sólo con el agua; en muchos casos, sin
embargo, es conveniente utilizar también un deter-
gente. El uso de un detergente asegura un tratamiento
inmediato de la suciedad, permitiendo al agua con
alta presión penetrar y eliminar eficazmente la
suciedad. La posición de baja presión permite una
aplicación delicada del producto químico.
Recomendamos esta posición también para enjuagar
una superficie después de la aplicación de cera y de
otras aplicaciones que requieran la baja presión de
una manguera de jardín. La baja presión equivale a
una manguera de jardín programada en el
rendimiento más bajo para aplicar en modo correcto
el producto químico. PARA APLICACIONES CON
PRODUCTOS QUÍMICOS, GIRAR LA ABRAZADERA
GRISA COMO SE ESPECIFICA EN LA FIGURA 7.
APLICACIÓN DE DESENGRASANTE A BASE
DE JABÓN
1. Aplique la solución de jabón de la máquina de lavar
a presión sobre una superficie de trabajo SECA.
NOTA: NO SE ACONSEJA MOJAR LA SUPERFI-
CIE ANTES, PUESTO QUE DILUYE EL DETERGEN-
TE Y REDUCE SU CAPACIDAD DE LIMPIEZA.
Ante la presencia de una superficie vertical, aplique
el jabón horizontalmente comenzando por la parte
baja para evitar estriados.
2. Antes de enjuagar, dejen el producto químico sobre
la superficie durante un breve lapso de tiempo.
ATENCIÓN: si se deja secar el jabón,
las superficies pintadas podrían dañarse.
Lave y seque una pequeña sección por
vez. No trabaje sobre superficies calientes
o bajo la luz directa del sol.
3. Enjuague con agua limpia y con alta presión. Sobre
las superficies verticales, comience a enjuagar antes
desde la parte baja hacia la parte alta y luego vice-
versa. Tenga la boquilla a 6/8 pulgadas de la super-
ficie de trabajo con un ángulo de 45° utilizando el
chorro turbo como si fuera una herramienta para
pelar en lugar de cepillo de acero.
NOTA: asegúrese de que el sistema de inyección de
productos químicos esté completamente limpio antes
de cambiar productos químicos.
ATENCIÓN

20
APPLICATION OF LIQUID VEHICLE WAX
1. Immediately after cleaning, apply pressure washer
liquid wax using low-pressure. Pour wax into
detergent solution reservoir.
2. Apply the wax sparingly in an even layer. Apply
to wet surfaces from the bottom up for even
distribution and to avoid streaking.
3. Rinse off the surplus wax. NOTE: IF SURPLUS WAX
IS NOT REMOVED, A HAZY FINISH MAY RESULT.
4. Wipe dry to reduce water spotting.
4.7 END OF OPERATION
When you have finished using the detergent injection
system, continue to run in low-pressure position and
flush clean water through the detergent tank until it is
thoroughly cleaned.
NOTE: Failure to clean properly will cause the injection
system to become clogged and inoperable.
lStop the unit by pressing ON/OFF button
lDisconnect electrical plug
lTurn off water and depressurize unit by squeezing
trigger.
WARNING: Turn off water supply and
squeeze trigger to depressurize the unit.
Failure to do so could result in personal
injury due to discharge of high-pressure
water.
lDisconnect the high-pressure hose and the water
inlet hose.
CAUTION
APLICACIÓN DE LA CERA
1. Después de haber limpiado, apliquen la cera con
la hidrolimpiadora regulada sobre la baja presión.
Coloquen la cera dentro el depósito del liquido
detergente.
2. Apliquen la cera en un estrato uniforme. Apliquen
sobre superficies mojadas desde abajo hacia
arriba, para distribuirla uniformemente y para
evitar los estriados.
3. Elimine el exceso de cera del aparato. NOTA: SI
EL EXCESO DE CERA NO ES EXTRAÍDO, SE
PUEDE OBTENER UN RESULTADO OPACO.
4. Seque la superficie para disminuir las manchas de
agua.
4.7 FINALIZACIÓN DE LA OPERACIÓN
Cuando haya terminado de utilizar el sistema de
inyección de productos químicos, haga funcionar
aún a baja presión y haga pasar agua limpia por el
depósito del líquido detergente hasta que esté com-
pletamente limpio.
NOTA: la falta de una limpieza a fondo puede pro-
vocar una obturación en el sistema de inyección y
será inutilizable.
ATENCIÓN
lDetenga el equipo presionando el botón on/off.
lDesconecte la toma eléctrica.
lCierre el agua y depresurice el equipo
presionando el gatillo.
ATENCIÓN: cierren la suministro de
agua y presione el gatillo para depresurizar
el equipo. La falta de despresurización
puede provocar daños a las personas
debido a la descarga del agua de alta
presión.
lDesconecte la manguera de descarga de la alta
presión y la manguera de introducción del agua.
5.2 BOQUILLA
El dispositivo de regulación de la alta/baja presión
de la boquilla debe ser lubricado con regularidad.
La obturación de la boquilla provoca el aumento de la
presión de la bomba. Se requiere una limpieza
inmediata.
1. Limpie la boquilla.
5.0 MANTENIMIENTO
5.1 CONEXIONES
Las conexiones a mangueras, la pistola y el tubo de
chorro de la hidrolimpiadora, deberían ser limpiados
regularmente y lubricados para prevenir las pérdidas
y la rotura de los aros tóricos.
5.2 NOZZLE
The high pressure/low pressure adjustment of the
nozzle should be lubricated with non-water soluable
grease regularly.
Clogging of the nozzle causes the pump pressure to be
too high and cleaning is immediately required.
1. Clear the nozzle.
5.0 MAINTENANCE
5.1 CONNECTIONS
Connections on Pressure Washer hoses, gun and spray
wand should be cleaned regularly and lubricated with
non-water soluable grease to prevent leakage and
damage to the o-rings.
