FALMEC Alba ALBA120W User manual

LIBRETTO ISTRUZIONI IT
INSTRUCTIONS BOOKLET EN
GEBRAUCHSANWEISUNG DE
MODE D'EMPLOI FR
MANUAL DE INSTRUCCIONES ES
ɂɇɋɌɊɍɄɐɂɂRU
INSTRUKCJA OBSŁUGI PL
HANDLEIDING NL
MANUAL DE INSTRUÇÕES PT
BRUGSANIVSNINGER DK
INSTRUKTIONSBOK SE
OHJEKIRJA FI
BRUKSANVISNING NO
INSTRUCTIONS BOOKLET
Alba
Design

2

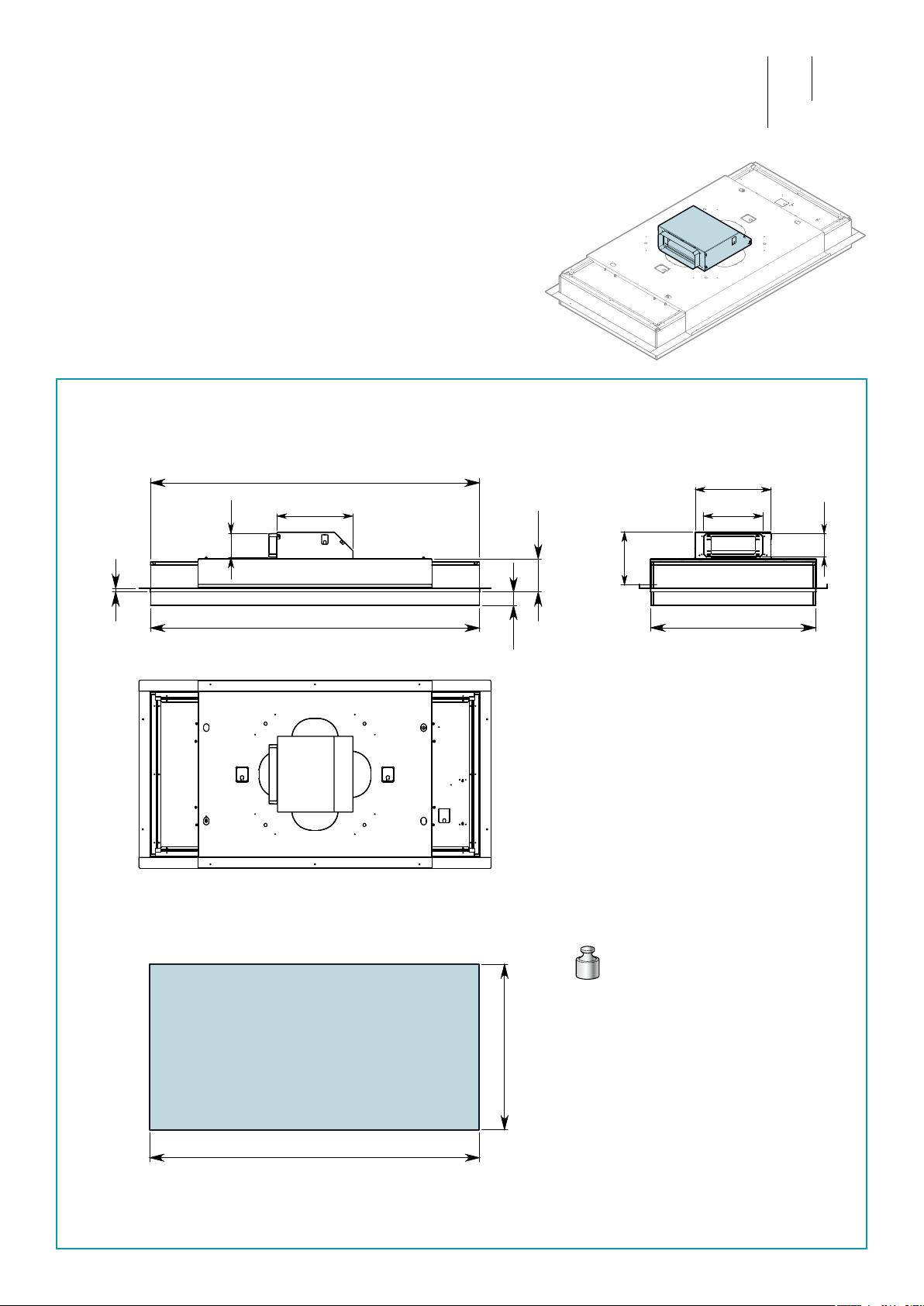

DIMENSIONE FORATURA
HOLE SIZES
341
249
275
275
150
1200
603
1195
49
120
1195
min 13
600

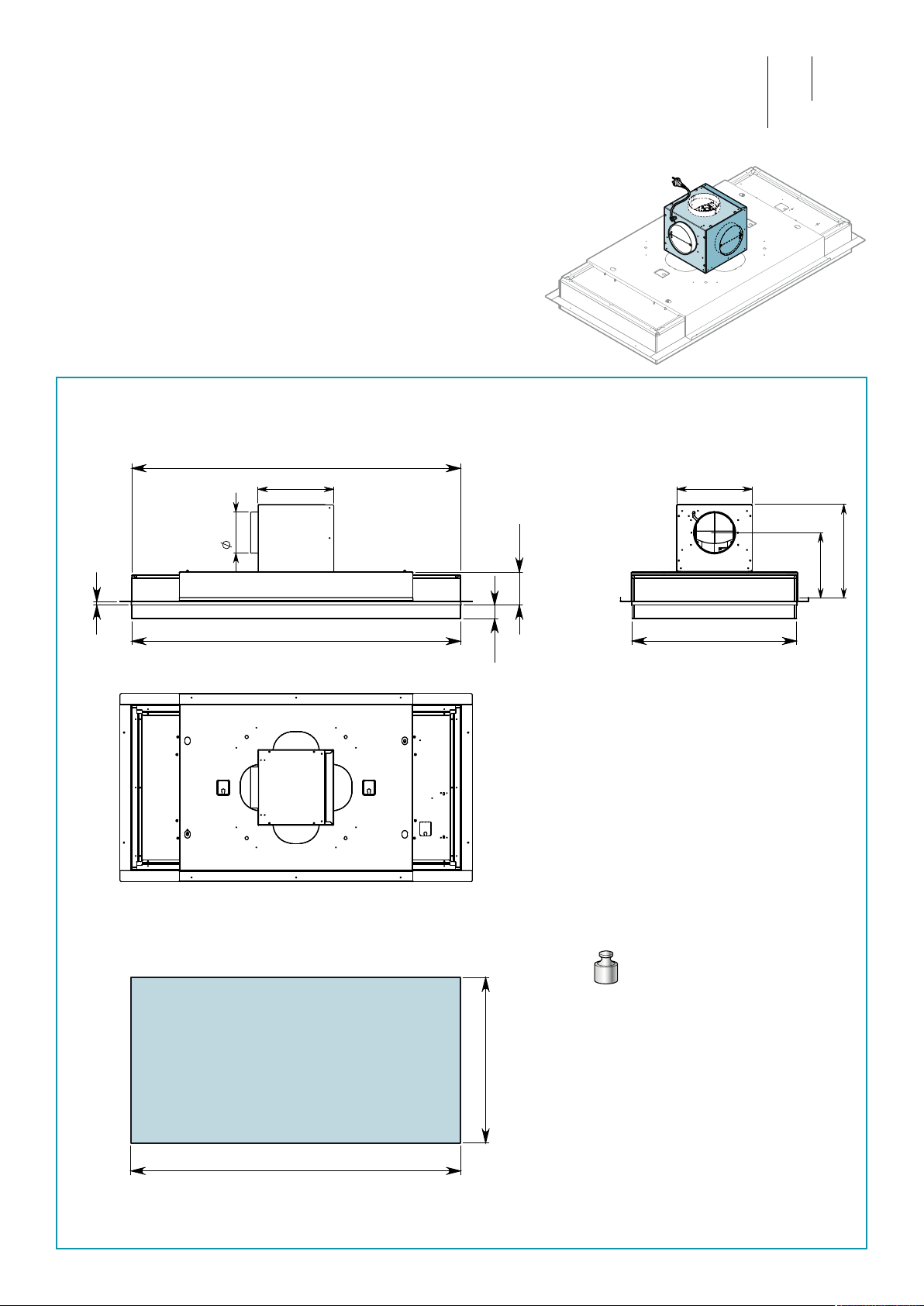

IT  Installazione con motore sulla cappa.
EN  Installation with motor on the hood.
DE  Installation mit Motor an der Haube.
FR  Installation avec moteur sur la hotte.
ES  Instalación con el motor en la campana.
RU      .
PL  Instalacja z silnikiem na okapie.
NL  Installatie met motor op kap.
54 KG
pag. page
Seite .
str. side
sivu
11
PT  Instalação com motor na capa.
DK  Installation med motoren på emhætten.
SE  Installation med motor på äkthuven.
FI  Asennus moottori liesituulettimen päällä.
NO Installasjon med motor på hetten.

3

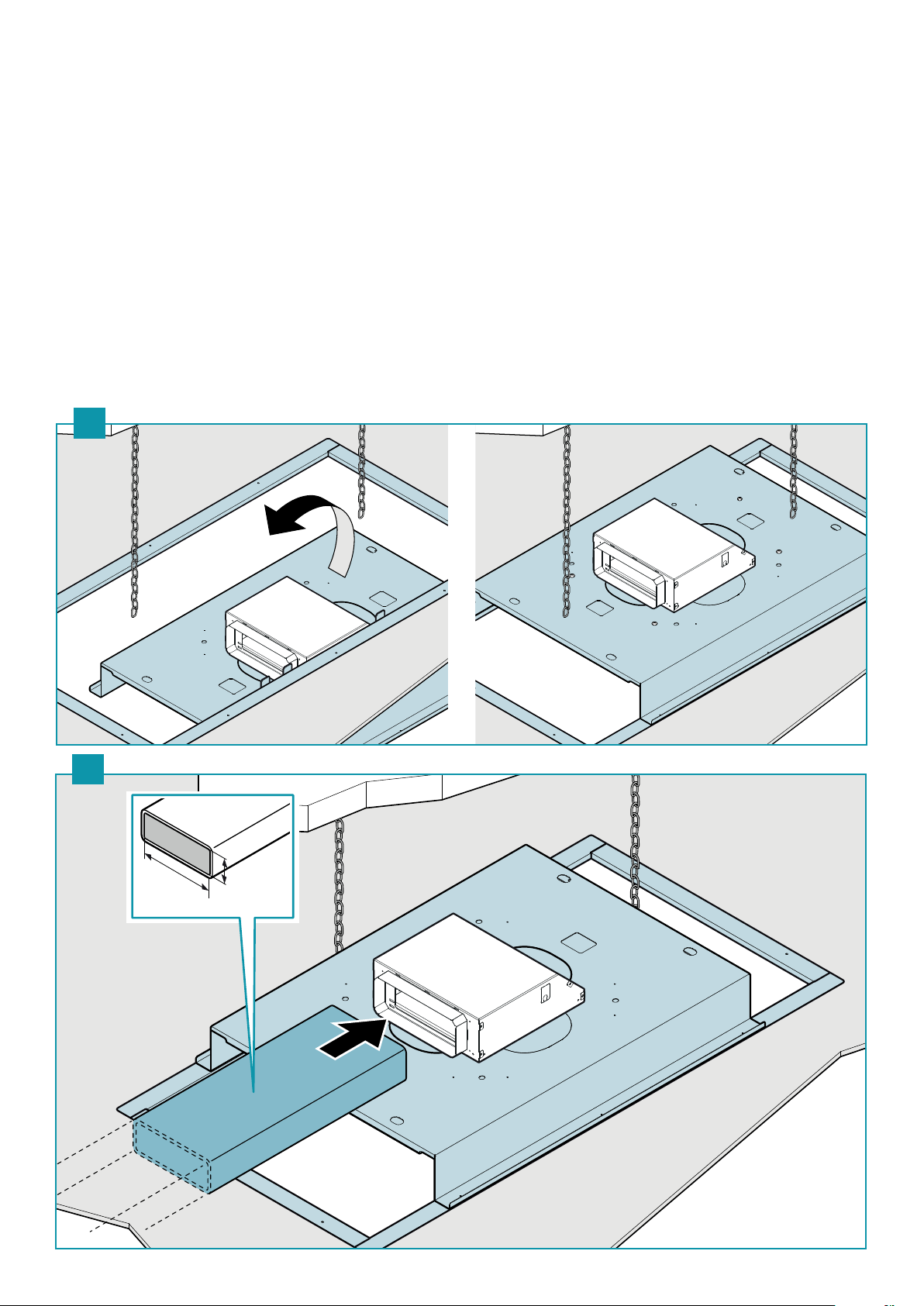

IT  Installazione con motore SLIM.
EN  Installation with SLIM motor.
DE  Installation SLIM-Motor.
FR  Installation avec moteur SLIM.
ES  Instalación con motor SLIM.
RU     SLIM.
PL  Instalacja z silnikiem SLIM.
NL  Installatie met SLIM motor.
PT  Instalação com motor SLIM.
DK  Installation med motoren SLIM.
SE  Installation med SLIM-motor.
FI  Asennus SLIM-moottorilla.
NO  Installasjon med SLIM-motor.
DIMENSIONE FORATURA
HOLE SIZES
1200
603
1195
1195
484
M
ax.
13
49 120
219
345
598
600
219
670
53 KG
pag. page
Seite .
str. side
sivu
19

4
DIMENSIONE FORATURA
HOLE SIZES
1200
603
1195
49
120
1195
min 13
600
86
291
86
216
193
291

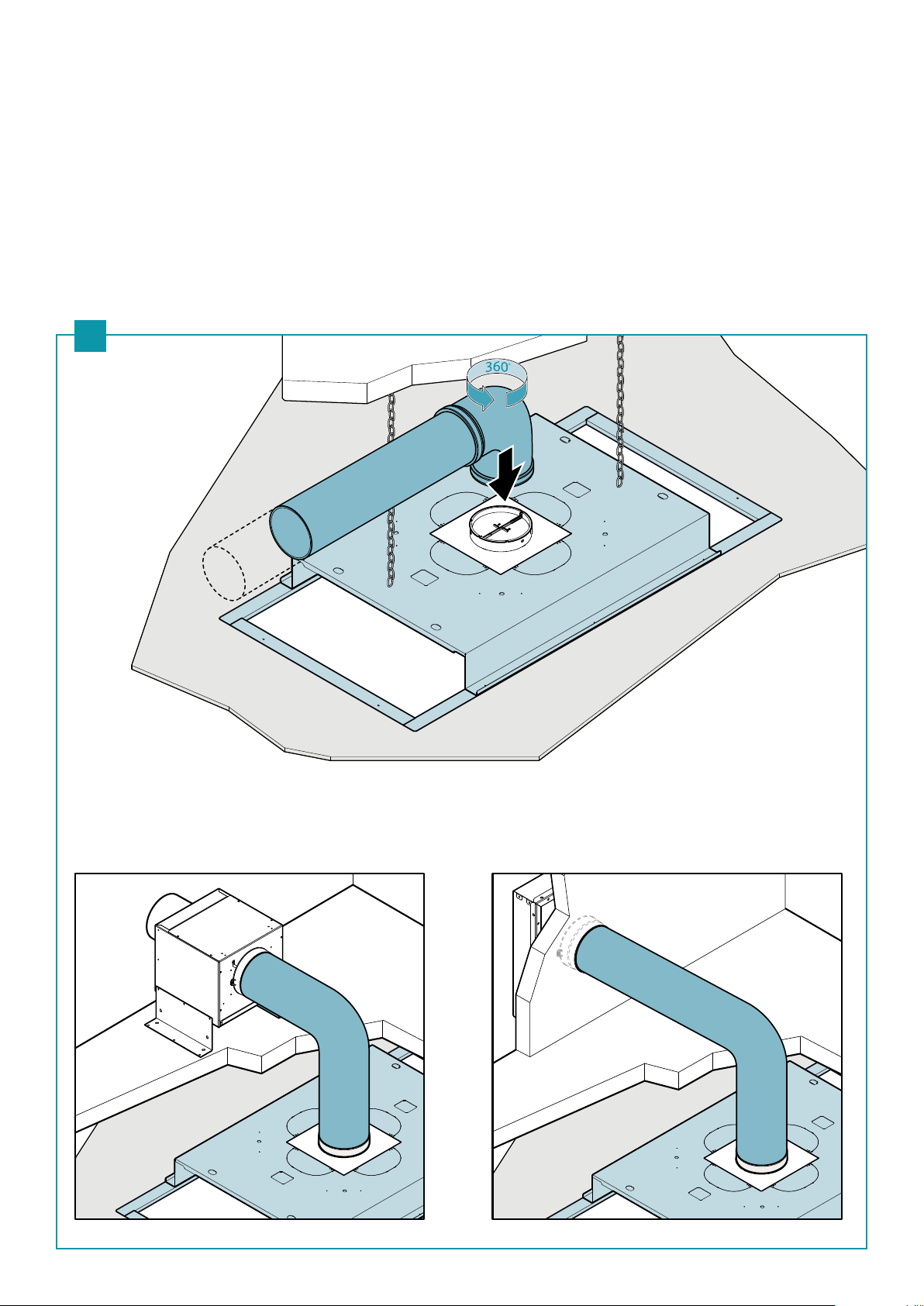

IT  Installazione con kit convo-
gliatore e motore remoto.
EN  Installation with conveyor
kit and remote motor.
DE  Installation mit Förder-Kit
und getrennt montiertem
Motor.
FR  Installation avec kit convo-
yeur et moteur à distance.
ES  Instalación con kit transpor-
tador y motor remoto.
46 KG
RU     -
   -
.
PL  Instalacja z zestawem dopro-
wadzającym i silnikiem ze-
wnętrznym.
NL  Installatie met luchtkanaal en
motor op afstand.
PT  Instalação com kit transpor-
tador e motor remoto.
DK  Installation med kit med
blæser-kappe og ernmotor.
pag. page
Seite .
str. side
sivu
21
SE  Installation med transpor-
törsats och separat monte-
rad motor.
FI  Asennus kanavasarjalla ja
etäkäyttömoottorilla.
NO  Installasjon med transpor-
tørsett og ernmotor.

5
DIMENSIONE FORATURA
HOLE SIZES
1200
603
1195
49
120
150
1195
min 13
600
600
45 KG

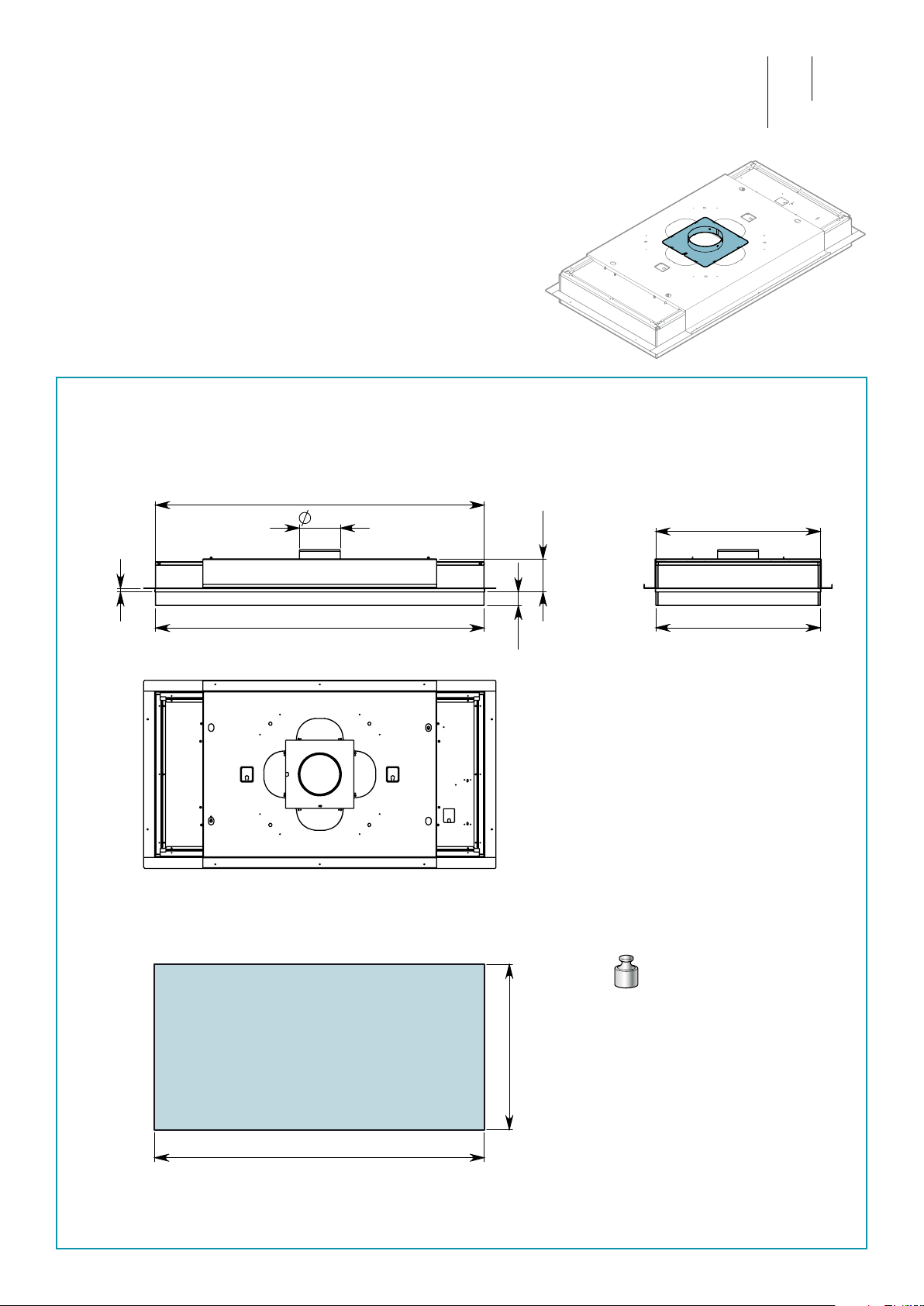

IT  Installazione con motore remoto.
EN  Installation with remote motor.
DE  Installation mit getrennt montiertem Motor.
FR  Installation avec moteur à distance.
ES  Instalación con motor remoto.
RU     .
PL  Instalacja z silnikiem zewnętrznym.
NL  Installatie met motor op afstand.
pag. page
Seite .
str. side
sivu
23
PT  Instalação com motor remoto.
DK  Installation med ernmotor.
SE  Installation med separat monterad motor.
FI  Asennus etäkäyttömoottorilla.
NO  Installasjon med ernmotor.

6
Max 1500 mm
ø9 mm
IT - Misure per l’installazione.
EN - Measurements for installation.
DE - Masangaben fur die Installation.
FR - Mesures pour l'installation.
ES - Medidas para la instalacion.
RU -   .
PL - Środki montażowe.
NL - Maten voor de installatie.
PT - Medidas para a instalacao.
DK - Mal for installation.
SE - Installationsatgarder.
FI - Mitat asennusta varten.
NO- Installasjonsmal.
2
1
REMOVE

7
FALSE CEILING
CONTROSOFFITTO
2
min.
60 mm
min.
60 mm
1
FALSE CEILING
CONTROSOFFITTO
biadesivo
double adhesive
4
OK
NO
IMPORTANT
3
6
5
2
1
1
x10
7
x4
1
2

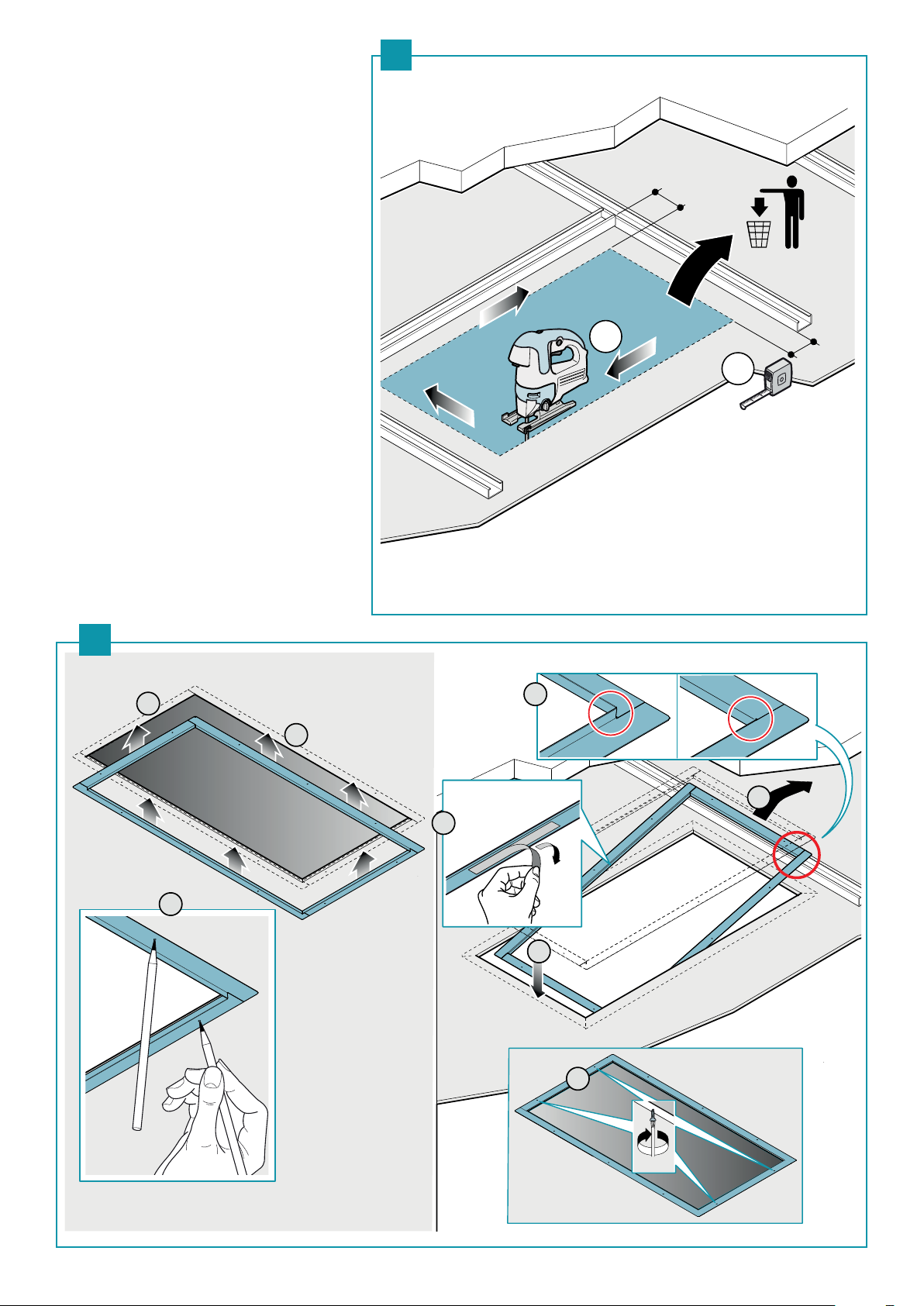

IT - Operazioni preliminari: Taglio cartongesso (1),
inserimento cornice di supporto (2).
EN - Preliminary operations: Cutting the plasterbo-
ard (1), inserting the supporting frame (2).
DE - Vorbereitende Arbeiten: Schnitt Gipskar-
ton(1), Einsetzung Halterungsrahmen(2).
FR -
Opérations préliminaires: Découpe de la plaque
de plâtre (1), insertion d'un cadre de support (2).
ES - Operaciones preliminares: Corte de placas de
yeso (1), inserción del bastidor de soporte (2).
RU -  :  -
 (1),    (2).
PL - Operacje wstępne: Wycięcie gipsokartonu (1),
umieszczenie ramy nośnej (2).
NL - Voorbereidende handelingen: Zaag de ope-
ning in de gipsplaat (1) en breng de steunlijst
(2) aan.
PT - Operações preliminares: Cortar as placas de
gesso (1), inserção do quadro de suporte (2).
DK - Indledende handlinger: Tilskæring af gipspla-
de (1), indsætning af støtteramme (2).
SE - Förberedande åtgärder: Skär ut gipsskivan (1)
och sätt i stödramen (2).
FI - Esitoimenpiteet: Kipsilevyn leikkaus (1), tuki-
kehikon asetus (2).
NO- Forberedende operasjoner: Kutt i gipsen (1),
innsetting av støtteramme (2).

8
X
Y
X
1
2
Y
4
3
Ø9
mm
3
IT - Operazioni preliminari: ssaggio a sotto
delle catenelle di sicurezza obbligatorie.
EN - Preliminary operations: xing the mandatory safety
chains to the ceiling.
DE - Vorbereitende Arbeiten: Befestigung der obligatori-
schen Sicherungsketten an der Decke.
FR - Opérations préliminaires: xation au plafond des chaîn-
es de sécurité obligatoires.
ES - Operaciones preliminares: jación en el techo de las ca-
denas de seguridad obligatorias.
RU -  :   
  .
PL - Operacjewstępne:mocowaniedosutuobowiązkowych
łańcuchów zabezpieczających.
NL - Voorbereidende handelingen: bevestiging aan het
plafond van de verplichte veiligheidskettingen.
PT - Operações preliminares: xação ao teto das correntes
de segurança obrigatórias.
DK - Indledende handlinger: Fastspænding af de obligato-
riske sikkerhedskæder i loftet.
SE - Förberedande åtgärder: fäst obligatoriska säkerhets-
kedjor till taket.
FI - Esitoimenpiteet: pakollisten turvaketjujen kiinnitys
kattoon.
NO - Forberedende operasjoner: feste obligatoriske sikker-
hetskjeder til taket.
XY
790 340

9

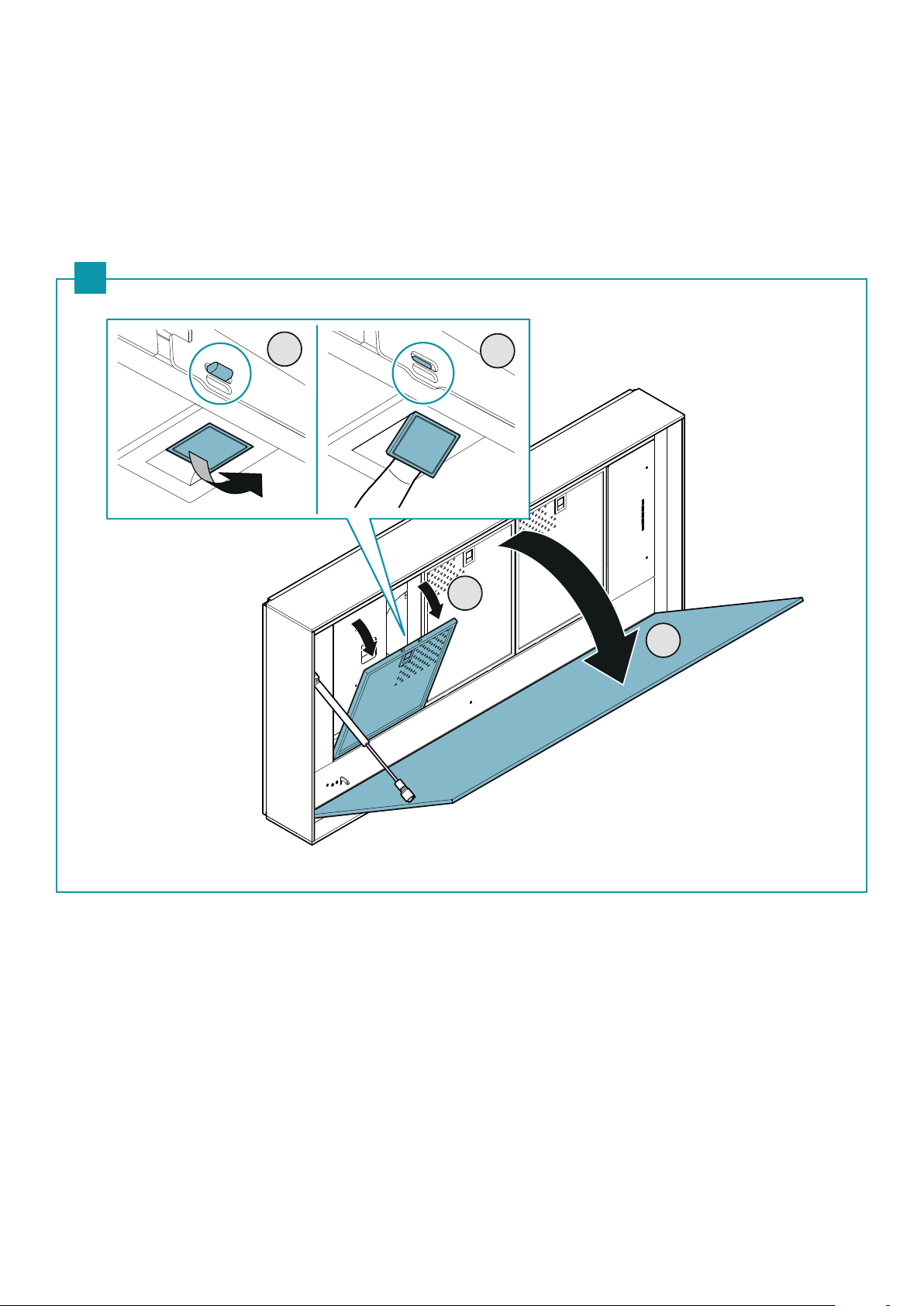

IT - Aprire pannello, togliere ltri (4).
EN - Open the panel, remove the lters (4).
DE - Paneel önen, Filter(4) entnehmen.
FR - Ouvrir le panneau, retirer les ltres (4).
ES - Abrir el panel, quitar los ltros (4).
RU -  ,   (4).
PL - Otworzyć panel, zdjąć ltry (4).
23
4
1
4
NL - Open het paneel, verwijder de lters (4).
PT - Abrir o painel, retirar os ltros (4).
DK - Åbn panelet, tag ltrene (4).
SE - Öppna panelen, avlägsna ltren (4).
FI - Avaa paneeli, irrota suodattimet (4).
NO- Åpne panelet, ta ut ltrene (4).

10
2

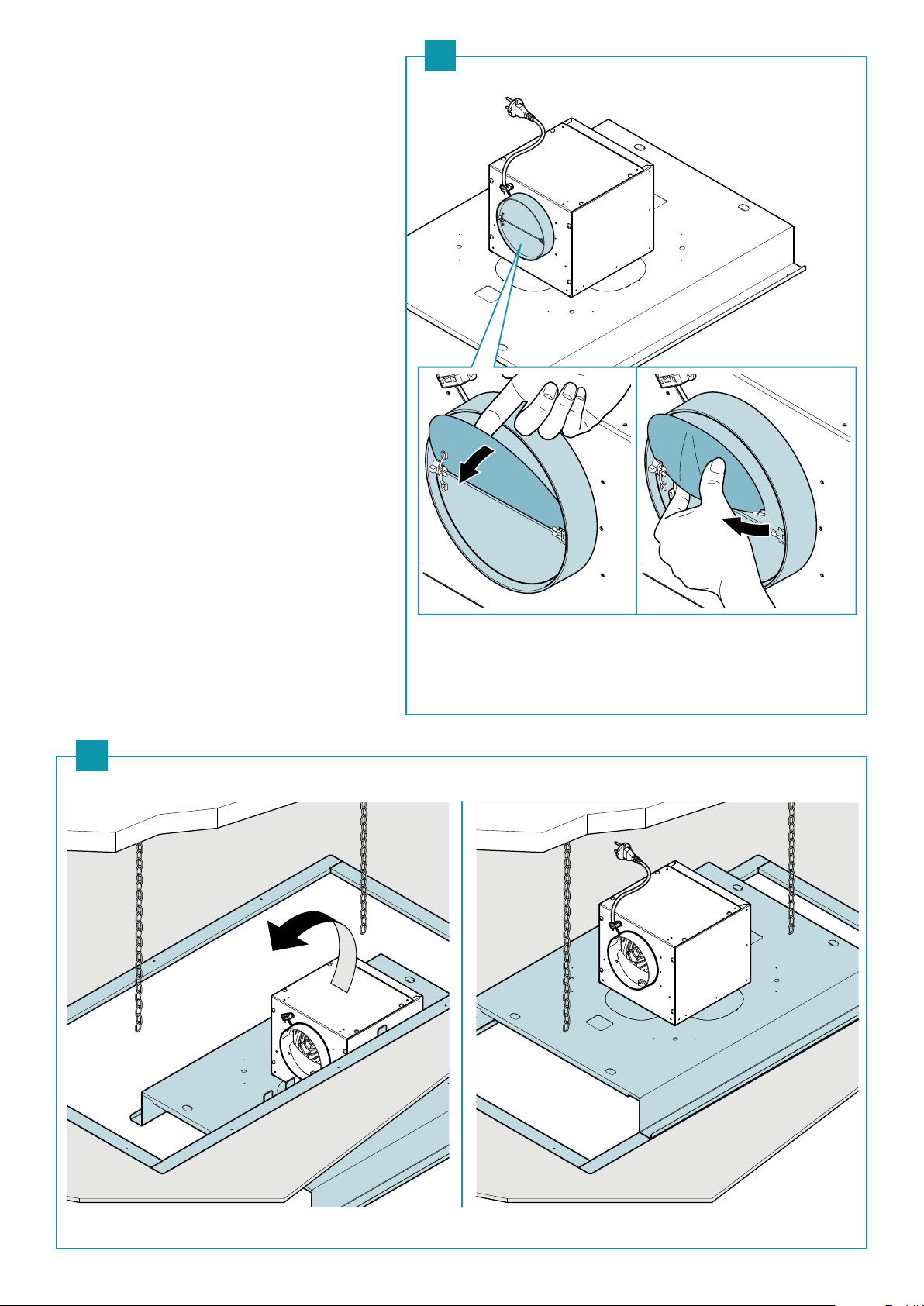

IT - Togliere la angia dal motore (1). Se l'u-
scita aria è verso l'alto, vedi (2). Per altre
direzioni, Vedere (3) e (4).
EN - Remove the ange from the motor (1). If
the air outlet is upward, see (2). For other
directions, see (3) and (4).
DE - Den Flansch entfernen des Motors (1)
entfernen. Wenn der Luftauslass nach
oben gerichtet ist, siehe (2). Für andere
Richtungen siehe (3) und (4).
FR - Retirer la bride du moteur (1). Si la sortie
d'air est vers le haut, voir (2). Pour d'autres
directions, voir (3) et (4).
ES -
Retirar la brida del motor (1). Si la salida de
aire es ascendente, véase (2). Para otras di-
recciones, ver (3) y (4).
RU -    (1). 
   , 
(2).   ,  (3)  (4).
PL - Zdjąć kołnierz z silnika (1). Jeżeli wylot
powietrza do góry, patrz (2). PW przypa-
dku innych kierunków, patrz (3) i (4).
NL - Verwijder de ens van de motor (1). Of de
luchtuitlaat is opwaarts, zie (2). Voor an-
dere richtingen, zie (3) en (4).
PT - Retirar o ange do motor (1). Se a saída
de ar é para cima, ver (2). Para outras indi-
cações, ver (3) e (4).
DK - Tag angen af motoren (1). Hvis afgang-
sluften er opad, se (2). For andre retnin-
ger, se (3) og (4).
SE - Avlägsna änset motor (1). Om luftutlop-
pet är uppåt, se (2). För andra riktningar,
se (3) och (4).
FI - Ota laippa pois ja moottorista (1). Jos
ilmanpoistoaukko on ylöspäin (2). Ja muihin
suuntiin, katso (3) ja (4).
NO - Fjern ensen motoren (1).
Dersom luftutløpet er oppover, se (2). For
andre retninger, se (3) og (4).
INLET
1

11
4
3
AIR
180°
3
4
90°
5
x 8
6
x 8
2
1OUTLET

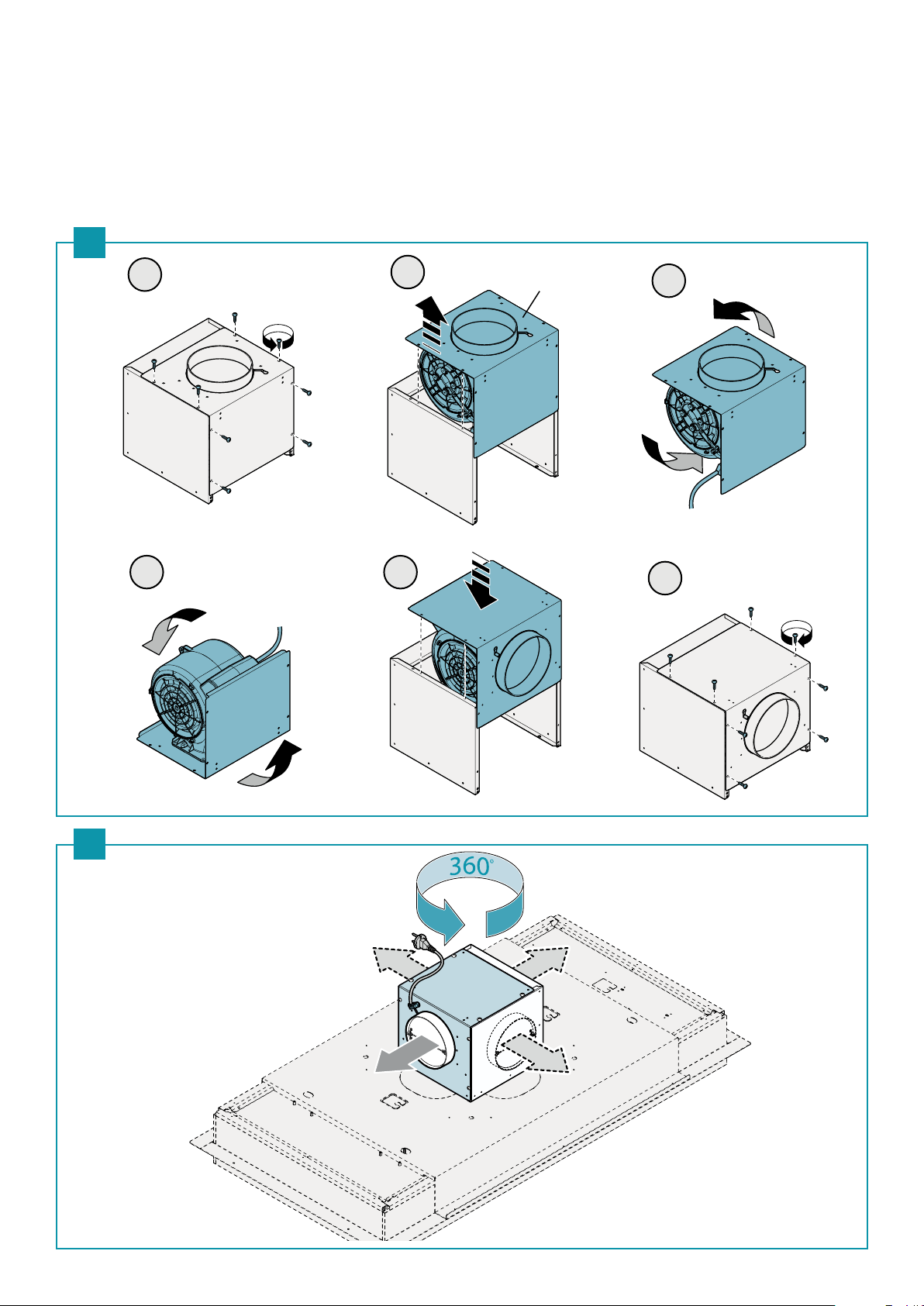

IT - Spostamento laterale dell'uscita aria
EN - Side movement of the air exhaust
DE - Seitliche Verschiebung des Luftauslasses
FR - Deplacement lateral de la sortie d'air
ES - Desplazamiento lateral de la salida del aire
RU -    
PL - Przesunięcie boczne wylotu powietrza
NL - Zijlingse verplaatsing van de luchtuittrede
PT - Deslocamento lateral da saida de ar
DK - Bev.gelse til siden af luftudgangen
SE - Sidoforlyttning av luftoppningen
FI - Ilman ulostulon siirto sivulle
NO- Flytting av luftutgangen til siden.

12
x8
5
IT - Fissaggio motore su supporto motore (5).
EN - Fixing the motor on the motor support (5).
DE - Befestigung des Motors an der Motorhalterung(5).
FR - Fixation du moteur sur le support du moteur (5).
ES - Fijación del motor en el soporte del motor (5).
RU -     (5).
PL - Mocowanie silnika na wsporniku silnika (5).
NL - Motor bevestiging op motorsteun (5).
PT - Fixação do motor no suporte do motor (5).
DK - Motor ksering på motorstøtte (5).
SE - Motor fastsättning på motorstöd (5).
FI - Moottorin kiinnitys moottorin tukeen (5).
NO - Motor på motorfeste (5).

13
6
7
IT - Vericare la presenza della valvola di non ritorno.
Qualora non necessaria, rimuoverla (6).
Posizionamento motore sulla cornice di supporto (7).
EN - Check the presence of the check valve.
If not necessary, remove it (6).
Positioning the motor on the support frame (7).
DE - Das Vorhandensein des Rückschlagventils überprüfen.
Entfernen, falls nicht erforderlich (6).
Positionierung Motor auf dem Halterungsrahmen(7).
FR - Vérier la présence du clapet de non-retour.
S’il n’est pas nécessaire, le retirer (6).
Positionnement du moteur sur le cadre de support (7).
ES - Compruebe la presencia de la válvula de no retorno.
Si no fuese necesaria, extráigala (6).
Colocación del motor en el bastidor de soporte (7).
RU -    .
   ,   (6).
     (7).
PL - Sprawdzić obecność zaworu zwrotnego.
Jeżeli niepotrzebny, usunąć (6).
Ustawienie silnika na ramie nośnej (7).
NL - Verieer of de terugslagklep aanwezig is.
Verwijder hem (6) als deze niet nodig is.
Plaatsing motor op de steunlijst (7).
PT - Vericar a presença da válvula de antirretorno.
Quando não necessária, removê-la (6).
Posicionamento do motor no quadro de suporte (7).
DK - Kontrollér at kontraventilen er til stede.
Demontér den (6), hvis den ikke er nødvendig.
Placering af motoren på støtterammen (7).
SE - Kontrollera att backventilen sitter på plats.
Ta bort den om den (6) inte behövs.
Placera motorn på stödramen (7).
FI - Tarkista vastaventtiilin paikallaolo.
Mikäli ei tarpeen, ota se pois (6).
Moottorin asemointi tukikehikon (7) päälle.
NO - Kontroller om det nnes en tilbakeslagsventil.
Fjern den hvis den ikke er nødvendig (6).
Plassering av motoren på støtterammen (7).

14
ø 15
950
m
3
/h
1100
m
3
/h
150mm
1
2
8
IT - Montaggio tubo d'aspirazione e collegamento elettrico (8).
EN - Fitting the suction pipe and electrical connection (8).
DE - Montage Absaugrohr und elektrischer Anschluss(8).
FR - Montage du tuyau d'aspiration et branchement électrique (8).
ES - Montaje del tubo de aspiración y la conexión eléctrica (8).
RU -
       (8).
PL - Montaż przewodu wyciągowego i połączenie elektryczne (8).
NL - Montage afzuigleiding en elektrische aansluiting (8).
PT - Montagem do tubo de aspiração e ligação elétrica (8).
DK - Montering af udsugningsrør og elektrisk tilslutning (8).
SE - Montera sugslangen och anslut elen (8).
FI - Imuputken asennus ja sähköliitäntä (8).
NO - Montering av oppsugingsrøret og elektrisk kobling (8).

15
1
IT - Fissaggio convogliatore su supporto (1).
EN - Conveyor xing on support (1).
DE - Befestigung Bügel am rechteckigem
Anschluss(1).
FR -
Fixation des étriers sur raccord rectangu-
laire (1).
ES - Fijación de las bridas en el accesorio
rectangular (1).
RU -    -
  (1).
PL - Mocowanie wsporników na elemencie
prostokątnym (1).
NL - Bevestiging beugels op rechthoekige
aansluiting (1).
PT - Fixação das braçadeiras em conector re-
tangular (1).
DK - Fastspænding af konsoller på det
rektangulære samlestykke (1).
SE - Fäst konsolerna på den rektangulära
kopplingen (1).
FI - Kannattimienkiinnityssuorakulmaiseen
liitokseen (1).
NO - Plassering av stengene på den rektan-
gulære koblingen (1).

16
2
217mm
87mm
3
IT - Posizionamento raccordo rettangolare su cornice di supporto (2).
Montaggio tubo d'aspirazione (3).
EN -
Positioning the rectangular connection on the support frame (2).
Fitting the suction pipe (3).
DE -
Positionierung rechteckiger Anschluss auf dem Halterungsrah-
men(2). Montage Absaugrohr(3).
FR - Positionnement du raccord rectangulaire sur le cadre de support
(2). Montage du tuyau d'aspiration (3).
ES - Colocación del racor rectangular en el bastidor de soporte (2).
Montaje del tubo de aspiración (3).
RU -
    
 (2).
   (3).
PL -
Ustawienie elementu prostokątnego na ramie nośnej (2).
Montaż przewodu wyciągowego (3).
NL - Plaatsing rechthoekige aansluiting op steunlijst (2).
Montage afzuigleiding (3).
PT - Posicionamento conector retangular no quadro de suporte (2).
Montagem do tubo de aspiração (3).
DK - Placering af det rektangulære samlestykke på støtterammen (2).
Montering af udsugningsrør (3).
SE - Placera den rektangulära kopplingen på stödramen (2).
Montera sugslangen (3).
FI -
Suorakulmaisen liitoksen asemointi tukikehikon (2) päälle.
Imuputken asennus (3).
NO - Plassering av den rektangulære koblingen på støtterammen (2).
Montering av oppsugingsrør (3).

17
1
IT - Fissaggio convogliatore su supporto (1).
EN - Conveyor xing on support (1).
DE - Befestigung Bügel am rechteckigem
Anschluss(1).
FR -
Fixation des étriers sur raccord rectangu-
laire (1).
ES - Fijación de las bridas en el accesorio
rectangular (1).
RU -    -
  (1).
PL - Mocowanie wsporników na elemencie
prostokątnym (1).
NL - Bevestiging beugels op rechthoekige
aansluiting (1).
PT - Fixação das braçadeiras em conector re-
tangular (1).
DK - Fastspænding af konsoller på det
rektangulære samlestykke (1).
SE - Fäst konsolerna på den rektangulära
kopplingen (1).
FI - Kannattimienkiinnityssuorakulmaiseen
liitokseen (1).
NO - Plassering av stengene på den rektan-
gulære koblingen (1).

18
2
217mm
87mm
3
IT - Posizionamento raccordo rettangolare su cornice di supporto (2).
Montaggio tubo d'aspirazione (3).
EN -
Positioning the rectangular connection on the support frame (2).
Fitting the suction pipe (3).
DE -
Positionierung rechteckiger Anschluss auf dem Halterungsrah-
men(2). Montage Absaugrohr(3).
FR - Positionnement du raccord rectangulaire sur le cadre de support
(2). Montage du tuyau d'aspiration (3).
ES - Colocación del racor rectangular en el bastidor de soporte (2).
Montaje del tubo de aspiración (3).
RU -
    
 (2).
   (3).
PL -
Ustawienie elementu prostokątnego na ramie nośnej (2).
Montaż przewodu wyciągowego (3).
NL - Plaatsing rechthoekige aansluiting op steunlijst (2).
Montage afzuigleiding (3).
PT - Posicionamento conector retangular no quadro de suporte (2).
Montagem do tubo de aspiração (3).
DK - Placering af det rektangulære samlestykke på støtterammen (2).
Montering af udsugningsrør (3).
SE - Placera den rektangulära kopplingen på stödramen (2).
Montera sugslangen (3).
FI -
Suorakulmaisen liitoksen asemointi tukikehikon (2) päälle.
Imuputken asennus (3).
NO - Plassering av den rektangulære koblingen på støtterammen (2).
Montering av oppsugingsrør (3).

19
1
2
150mm 200 mm
KACL. 343
NO VALVE
OPTIONAL
12
IT - Montaggio valvola di non ritorno (1).
EN - Fitting the non-return valve (1).
DE - Montage Rückschlagventil (1).
FR - Montage du clapet de non retour (1).
ES - Montaje de la válvula antirretorno (1).
RU -    (1).
PL - Montaż zaworu zwrotnego (1).
NL - Montage terugslagklep (1).
PT - Montagem da válvula de não retorno (1).
DK - Montering af kontraventil (1).
SE - Montera backventil (1).
FI - Vastaventtiilin (1) asennus.
NO - Montering av stengeventil (1).
1
REMOTE
MOTOR

20
REMOTE
MOTOR
3
IT - Fissaggio tubo di aspirazione (3).
EN - Fixing the suction pipe (3).
DE - Befestigung Absaugrohr(3).
FR - Montage du tuyau d'aspiration (3).
ES - Fijación del tubo de aspiración (3).
RU -    (3).
PL - Mocowanie przewodu wyciągowego (3).
NL - Bevestiging afzuigleiding (3).
PT - Fixação do tubo de aspiração (3).
DK - Fastspænding af udsugningsrør (3).
SE - Fäst sugslangen (3).
FI - Imuputken kiinnitys (3).
NO - Feste av oppsugingsrør (3).
