FALMEC Time 115 Anthracite User manual

ИНСТРУКЦИЯ
Falmec Classic Time 115 Anthracite

INSTRUCTIONS
BOOKLET
falmec.com
MADE IN VITTORIO VENETO (TV) - ITALY

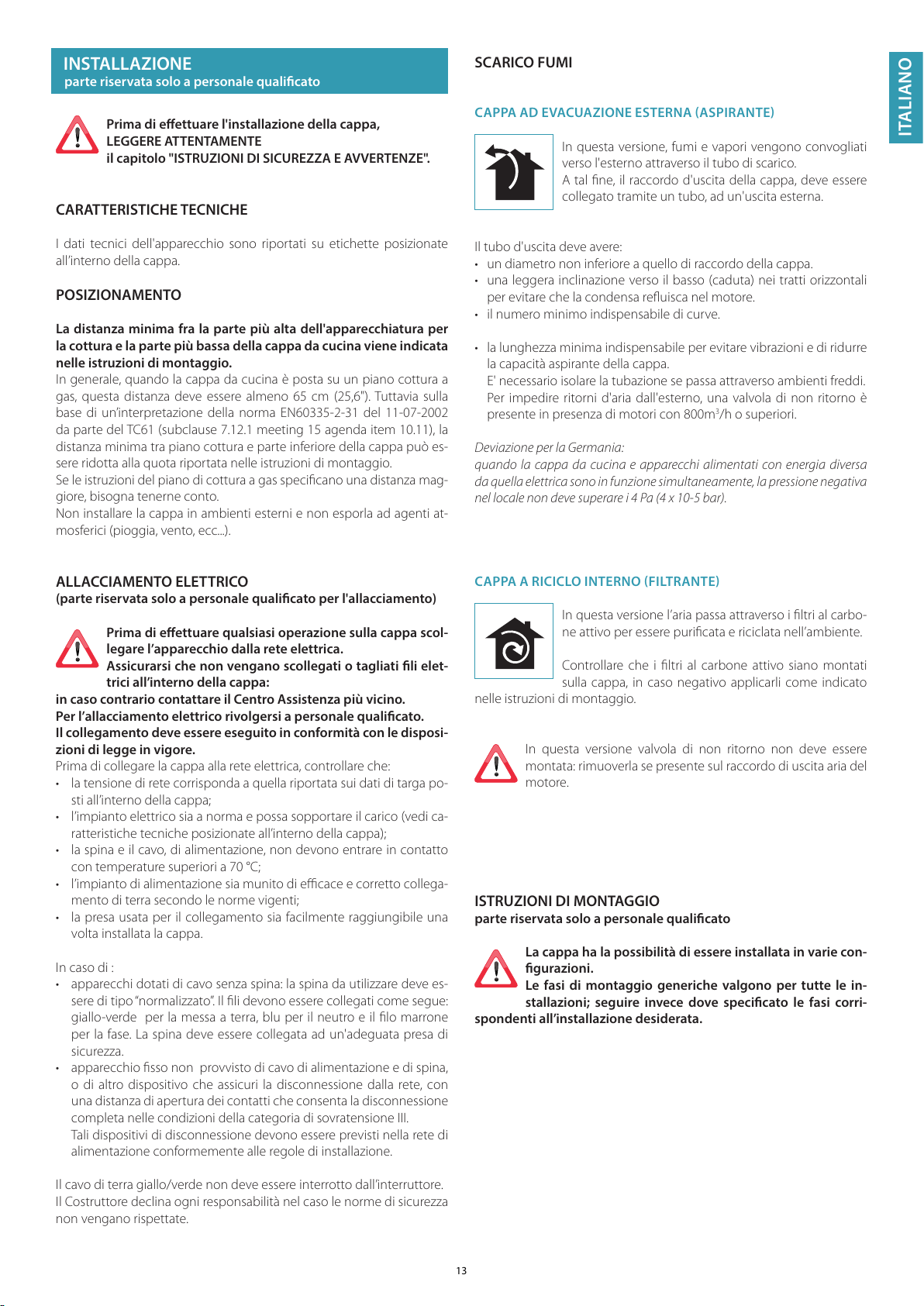

IT LIBRETTO ISTRUZIONI
EN INSTRUCTIONS BOOKLET
DE GEBRAUCHSANWEISUNG
FR MODE D'EMPLOI
ES MANUAL DE INSTRUCCIONES
RU ИНСТРУКЦИИ
PL INSTRUKCJA OBSŁUGI
NL HANDLEIDING
PT MANUAL DE INSTRUÇÕES
DK BRUGSANIVSNINGER
SE INSTRUKTIONSBOK
FI OHJEKIRJA
NO BRUKSANVISNING
Time

2
389
max 380
348
115
198
max 1375
200
Optional
350
106
150
850 / 1150 412
412
288
600 / 900
450
Time 85: 18 kg
IT - CAMINO OPZIONALE
EN - OPTIONAL CHIMNEY
DE - KAMIN ALS ZUBEHÖRXX
FR - CHEMINÉE EN OPTIONXX
ES - CHIMENEA OPCIONAL
RU - ДОПОЛНИТЕЛЬНЫМ ДЫМОХОДОМ
PL - OPCJONALNYM KANAŁEM KOMINOWYM
NL - OPTIONELE SCHOORSTEEN
PT - CHAMINÉ OPCIONAL
DK - VALGFRI KAMIN
SE - RÖKGÅNG SOM TILLVAL
FI - VALINNAISELLA POISTOPUTKELLA
NO - VALGFRI SKORSTEIN

3
ø150 mm
ø150 mm
ø150 mm
min. 300 mm
10 mm
324 mm
377 mm
105 mm
324 mm
377 mm
106 mm
IT - Uscita alternativa posteriore: il motore sporge dal retro della cappa di 10 mm
EN - Alternative rear outlet: the motor protrudes 10 mm from the back of the hood
DE - Alternativer Abzug auf der Rückseite: der Motor steht auf der Rückseite der Abzugshaube um 10 mm über
FR - Sortie alternative arrière : le moteur dépasse de l'arrière de la hotte de 10 mm
ES - Salida alternativa posterior: el motor sobresale 10 mm en la parte posterior de la campana
RU -   :       10 
PL - Alternatywny tylny wylot: silnik wystaje 10 mm z tyłu okapu
NL - Alternatieve uitgang op de achterkant: de motor steekt 10 mm uit de achterkant van de kap
PT - Saída alternativa traseira: o motor sobressai na parte posterior da coifa em 10 mm
DK - Mulighed for bagudvendt aftræk: motoren rager 10 mm frem fra bagsiden af emhætten
SE - Alternativt bakre uttag: motorn sticker ut från kåpans baksida med 10 mm
FI - Vaihtoehtoinen takapoistumistie: moottori tulee ulos 10 mm liesituulettimen takaa
NO - Alternativ bakre utgang: motoren springer frem fra baksiden av ventilatorhetten med 10 mm
ø8 mm
ø6 mm

4
H
377 mm
X
X = min.
630 mm
X = min.
520 mm
3
Ø8 mm
V1 (x2)
x2
377 mm
1
2
2
V3 (x2)
4
1
C
B
3
2
IT - Installazione con uscita verticale:
Misure per l’installazione (1). Fissaggio cappa (2).
EN - Installation with vertical outlet:
Measurements for installation (1).
Hood fastening (2).
DE - Installation mit vertikalem Abzug:
Maßangaben für die Installation (1).
Befestigung der Abzugshaube (2).
FR - Installation avec sortie verticale:
Mesures pour l'installation (1). Fixation de la hotte (2).
ES - Instalación con salida vertical:
Medidas para la instalación (1).
Fijación de la campana (2).
RU -    :
   (1).
  (2).
PL - Montaż z wylotem pionowym:
Środki montażowe (1). Mocowanie okapu (2).
NL - Installatie met verticale uitgang:
Maten voor de installatie (1). Kapbevestiging (2).
PT - Instalação com saída vertical:
Medidas para a instalação (1). Fixação do exaustor (2).
DK - Installation med lodret aftræk:
Mål for installation (1). Fastgørelse af emhætten (2).
SE - Installation med vertikalt uttag:
Installationsåtgärder (1). Fästning av kåpan (2).
FI - Asennus pystysuuntaisella poistumistiellä:
Mitat asennusta varten (1).
Liesituulettimen kiinnitys (2).
NO - Installasjon med vertikal utgang:
Installasjonsmål (1). Feste av ventilatorhette (2).
IT - Viti di sicurezza obbligatorie
UK - Mandatory safety screws
DE - Sicherheitsschrauben, obligatorisch
FR - Vis de sécurité obligatoires
ES - Tornillos de seguridad obligatorios
RU -
Обязательные предохранительные
винты
PL - Obowiązkowe śruby zabezpieczające
NL - Verplichte veiligheidsschroeven
PT -
Parafusos de segurança obrigatórios
DK - Obligatoriske sikkerhedsskruer
SE - Obligatoriska säkerhetsskruvar
FI - Pakolliset varmistusruuvit
NO - Påkrevde sikkerhetsskruer
1

5
1
2
3
M
4
Ø 15
150mm
3
4
IT - Installazione valvola di non ritorno (3) e montaggio tubo d’aspirazione (4).
EN - Check valve installation (3) and suction pipe assembly (4).
DE - Installation des Rückschlagventils (3) und Montage der Ansaugleitung (4).
FR - Installation du clapet anti-retour (3) et montage du tuyau d'aspiration (4).
ES - Instalación de la válvula antirretorno (3) y montaje del tubo de aspiración (4).
RU -    (3)     (4).
PL - Montaż zaworu zwrotnego (3) i montaż rury ssącej (4).
NL - Montage terugslagklep (3) en zuigleiding (4).
PT - Instalação da válvula de não retorno (3) e montagem do tubo de aspiração (4).
DK - Montage af kontraventil (3) og rør til udsuget (4).
SE - Installation av backventilen (3) samt montering av utsugningsröret (4).
FI - Vastaventtiilin asennus (3) ja imuputken liitäntä (4).
NO - Installasjon av tilbakeslagsventil (3) og montasje av innsugingsrør (4).

6
H
377 mm
X
X = min.
630 mm
X = min.
520 mm
377 mm
1
2
A
Ø 8 mm
B
C
x4
V1 (x4)
Connettore comandi
Panel control connector
V7
(x6)
Cavo alimentazione
Power cable
5
6
4
1
2
3
IT - Riposizionamento motore
EN - Motor repositioning
DE - Neupositionierung Motor
FR - Repositionnement du moteur
ES - Reubicación del motor
RU - Перепозиционирование двигателя
PL - Zmiana położenia silnika
NL - Hernieuwde plaatsing van de motor
PT - Reposicionamento do motor
DK - Genpositionering af motor
SE - Ompositionering motor
FI - Moottorin uudelleensijoitus
NO - Gjenplassering av motor
5
6
IT - Installazione con uscita posteriore:
Misure per l’installazione (5). Riposizionamento motore (6).
EN - Installation with rear outlet:
Measurements for installation (5). Motor repositioning (6).
DE - Installation mit abzug auf der Rückseite:
Maßangaben für die Installation (5).
Neupositionierung Motor (6).
FR - Installation avec une sortie arrière:
Mesures pour l'installation (5).
Repositionnement du moteur (6).
ES - Instalación con salida posterior:
Medidas para la instalación (5). Reubicación del motor (6).
RU -    :   
(5).   (6).
PL - Instalacji z tylnym wylotem:
Środki montażowe (5). Zmiana położenia silnika (6).
NL - Installatie met uitgang op de achterkant: Maten voor de in-
stallatie (5). Hernieuwde plaatsing van de motor (6).
PT - Instalação com saída posterior:
Medidas para a instalação (5).
Reposicionamento do motor (6).
DK - Installation med bagudvendt aftræk:
Mål for installation (5). Genpositionering af motor (6).
SE - Installation med bakre uttag:
Installationsåtgärder (5). Ompositionering motor (6).
FI - Takapoistumistien asentamiseksi:
Mitat asennusta varten (5). Moottorin uudelleensijoitus (6).
NO - Installasjon med bakre utgang:
Installasjonsmål (5). Gjenplassering av motor (6).

7
7
2
V8
(x2)
34
V7
(x4) T
T
1
Connettore comandi
Panel control connector
Cavo alimentazione
Power cable
5
67
IT - Riposizionamento motore (7).
EN - Motor repositioning (7).
DE - Neupositionierung Motor (7).
FR - Repositionnement du moteur (7).
ES - Reubicación del motor (7).
RU -   (7).
PL - Zmiana położenia silnika (7).
NL - Hernieuwde plaatsing van de motor (7).
PT - Reposicionamento do motor (7).
DK - Genpositionering af motor (7).
SE - Ompositionering motor (7).
FI - Moottorin uudelleensijoitus (7).
NO - Gjenplassering av motor (7).

8
2
V3 (x2)
4
1
C
B
3
2
M
3
4
1
9
8
IT - Viti di sicurezza obbligatorie
EN - Mandatory safety screws
DE - Sicherheitsschrauben, obligatorisch
FR - Vis de sécurité obligatoires
ES - Tornillos de seguridad obligatorios
RU - Обязательные предохранитель-
ные винты
PL -
Obowiązkowe śruby zabezpieczające
NL - Verplichte veiligheidsschroeven
PT -
Parafusos de segurança obrigatórios
DK - Obligatoriske sikkerhedsskruer
SE - Obligatoriska säkerhetsskruvar
FI - Pakolliset varmistusruuvit
NO - Påkrevde sikkerhetsskruer
IT - Installazione valvola di non ritorno (8). Fissaggio cappa (9).
EN - Check valve installation (8). Hood fastening (9).
DE - Installation des Rückschlagventils (8). Befestigung der Abzugshaube (9).
FR - Installation du clapet anti-retour (8). Fixation de la hotte (9).
ES - Instalación de la válvula antirretorno (8). Fijación de la campana (9).
RU -    (8).   (9).
PL - Montaż zaworu zwrotnego (8). Mocowanie okapu (9).
NL - Montage terugslagklep (8). Kapbevestiging (9).
PT - Instalação da válvula de não retorno (8). Fixação do exaustor (9).
DK - Montage af kontraventil (8). Fastgørelse af emhætten (9).
SE - Installation av backventilen (8). Fästning av kåpan (9).
FI - Vastaventtiilin asennus (8). Liesituulettimen kiinnitys (9).
NO - Installasjon av tilbakeslagsventil (8). Feste av ventilatorhette (9).
10
