FALMEC VIRGO90ND User manual

LIBRETTO ISTRUZIONI IT
INSTRUCTIONS BOOKLET EN
GEBRAUCHSANWEISUNG DE
MODE D'EMPLOI FR
MANUAL DE INSTRUCCIONES ES
ИНСТРУКЦИИ RU
INSTRUKCJA OBSŁUGI PL
HANDLEIDING NL
MANUAL DE INSTRUÇÕES PT
BRUGSANIVSNINGER DK
INSTRUKTIONSBOK SE
OHJEKIRJA FI
BRUKSANVISNING NO
INSTRUCTIONS BOOKLET
Virgola No-Drop Evo
Design

2
561 / 711 / 861 / 1161
76 264
340
303
28
310
42
292
0 / 40
350 max
140
61
104,5
A (1 : 3)
min. 204
max. 244
051
40 mm

3
1200
182 182
Max.179Max.179
960
182
Max. 179
OPTIONAL
KCVJN.00
OPTIONAL
KCVJN.00
OPTIONAL
KCVJN.00
Cabinet h: 360mm
360
180
165
22
Cabinet h: 720mm
720
OPTIONAL
KCVJN.00
Cabinet h: 600mm
600
305
OPTIONAL
KCVJN.00
182
244
176
174
Cabinet h: 480mm
480
305
OPTIONAL
KCVJN.01
120
176
182
364
176
174
OPTIONAL

4
562 / 712 / 862 / 1162
min 310 mm
78 mm
REAR
outlet
R
ONT
165 mm
180 mm180 mm
22 mm
1
min 520 mm
IT - Misure per l’installazione.
EN - Measurements for installation. Hood fastening.
DE - Maßangaben für die Installation.
Befestigung der Abzugshaube.
FR - Mesures pour l'installation. Fixation de la hotte.
ES - Medidas para la instalación. Fijación de la campana.
RU -   .  .
PL - Środki montażowe. Mocowanie okapu.
NL - Maten voor de installatie. Kapbevestiging.
PT - Medidas para a instalação. Fixação do exaustor.
DK - Mål for installation. Fastgørelse af emhætten.
SE - Installationsåtgärder. Fästning av kåpan.
FI - Mitat asennusta varten. Liesituulettimen kiinnitys.
NO - Installasjonsmål. Feste av ventilatorhette.
Cabinet specication

5
12
3
1
1
OK!!!
x4
2
IT - Rimuovere ltri antigrasso (1). Fissaggio cappa a parete (2,3).
EN - Remove grease-trapping lters (1). Hood wall mounting (2,3).
DE -
Fettlter entfernen (1). Befestigung der Abzugshaube an der Wand (2,3).
FR - Déposer les ltres anti-graisse (1). Fixation murale de la hotte (2,3).
ES - Quitar los ltros anti grasa (1). Fijación de campana de pared (2,3).
RU -    (1).  
   (2,3).
PL - Usunąć ltr przeciwtłuszczowy (1). Mocowanie okapu do ściany (1, 2)
NL - Verwijderen de ontvetting lters (1). Plaatsing valpijp op de wand (2,3).
PT - Remover ltros anti-gordura (1). Fixação do exaustor no muro (2,3).
DK - Fjern fedtltrene (1). Vægmontering (2,3).
SE - Ta bort fettltren (1). Fästning av väggäkten (2,3).
FI - Irrota rasvasuodattimet (1). Liesituulettimen kiinnittäminen seinään (2,3).
NO - Fjern antifettlteret (1). Feste av hetten til vegg (2,3).

6
OK!
OK!!!
1
2
3
BA
A B
1
3
2
4
4
5
IT - Installazione valvola di non ritorno (4). Fissaggio stae posteriori (5).
EN - Installation of check valve (4). Fastening of rear brackets (5).
DE - Installation des Ruckschlagventils (4). Befestigung der hinteren
Bügel (5).
FR - Installation clapet de non retour (4). Fixation des pattes arrière (5).
ES - Instalacion de la valvula de no-retorno (4). Fijación de estribos
traseros (5).
RU -    (4).    (5).
PL - Instalacja zaworu zwrotnego (4). Mocowanie tylnych zaczepòw (5).
NL - Installatie keerklep (4). Plaatsing achter buisklemmen (5).
PT - Instalacao da valvula de nao retorno (4). Fixação dos suportes pos-
teriores (5).
DK - Installation af kontraventil (4). Fastgøring af bageste beslag (5).
SE - Installation av backventil (4). Fästning av bakre fäststöd (5).
FI - Vastaventtiilin (4). Takana olevien kiinnittimien (5) kiinnitys.
NO - Installasjon av tilbakeslagsventil (4). Feste av bakre braketter(5).

7
ø 150
mm
150mm
6
3
x4
1
x4
2
7
IT - Montaggio tubo d’aspirazione (6).
Montaggio carter di copertura e collegamento elet-
trico (7). Montaggio ltri antigrasso (8).
EN - Fastening of rear brackets (4), Assembly of the sucti-
on pipe (6). Assembly of the duct cover and electrical
connections (7). Assembling the lters (8).
DE - Montage des Ansaugrohrs (6). Montage des Abdeck-
gehäuses und Elektroanschluss (7). Montage der
lter (8).
FR - Montage du tuyau d’aspiration (6). Montage du
panneau et branchement électrique (7). Montage des
ltres (8).
ES - Montaje de tubo de succión (6).
Montaje de cárter de cobertura y conexión eléctrica
(7). Montaje de los ltros (8).
RU -    (6). 
    (7).
  (8).
PL - Montaż rury ssącej (6). Montaż pokrywy maskującej i
podlączeń elektrycznych (7). Montaż ltrów (8).
NL - Montage aanzuigbuis (6). Montage bedekking carter
en elektrische aansluiting (7). Montage lters (8).
PT - Montagem do tudo de aspiração (6). Montagem do
cárter de cobertura e ligação elétrica (7). Montagem
dos ltros (8).
DK - Montering af udsugningsrør (6). Montering af
afskærmning og elektrisk tilslutning (7). Montage af
ltre (8).
SE - Montering av äktröret (6). Montering av täckplåtar
och elektrisk anslutning (7).Montering av lter (8).
FI - imuputken asennus (6). Suojakuoren asennus ja
sähkökytkentä (7). Suodattimien asennus (8).
NO - Montering av oppsugingsrør (6). Montering av deksel
og elektrisk tilkobling (7). Montering av ltre (8).

8
1
2
34
8

9
IT - Regolazione della forza per apertura/chiusura vetro.
EN - Adjustment of force required to open/close glass panel.
DE - Kraftregulierung für das Önen/Schließen des Glases.
FR - Réglage de la force pour ouverture/fermeture du verre.
ES - Regulación de la fuerza para apertura/cierre del vidrio.
RU -    / .
PL - Regulacja siły otwierania/zamykania szkła.
NL - Kracht regeling opening/sluiting glas.
PT - Regulação da força para abertura/fecho do vidro.
DK - Regulering af styrken på åbning/lukning af glasset.
SE - Justering av motståndet för öppning/stängning av glaset.
FI - Lasin avaus-/sulkuvoiman säätö.
NO - Regulering av styrken for åpning/lukking av glasset.
9
180°
1
2
+
-
-+

10
5
4
3
2
1
10
11
2
1
1
IT - Installazione ltro carbone-zeolite
(opzionale)
EN - Installing the carbon-zeolite lter
(optional)
DE - Installation des
Kohlenstof-Zeolith-Filter (Option)
FR - Installation du iltre charbon-zeolite
(en option)
ES - Instalacion de iltro de carbon-zeolita
(opcional)
RU -   
 ()
PL - Instalacja iltra
węglowo-zeolitowego (opcjonalna)
NL - Installatie zeoliet-/koolstoilter
(optie)
PT - Instalacao iltro carvao-zeolito
(opcional)
DK -
Installation af zeolit-kulilteret (valgfrit)
SE - Installation kol-zeolitilter (tillval)
FI - Hiili-zeoliittisuodattimen asennus
(lisavaruste)
NO - Installasjon av karbon-zeolitt-ilter
(ekstrautstyr)
OPTIONAL
KACL.961

11
PULIZIA E MANUTENZIONE
MAINTENANCE
REINIGUNG UND WARTUNG
NETTOYAGE ET ENTRETIEN
LIMPIEZA Y MANTENIMIENTO
  
CZYSZCZENIE I KONSERWACJA
RENGØRING OG VEDLIGEHOLDELSE
(x2)
2
43
5
1

12
ISTRUZIONI DI SICUREZZA
E AVVERTENZE
Il lavoro d’installazione deve essere esegui-
to da installatori competenti e qualicati,
secondo quanto indicato nel presente libretto e
rispettando le norme in vigore.
Se il cavo di alimentazione o altri componenti
sono danneggiati, la cappa NON deve essere uti-
lizzata: staccare la cappa dall'alimentazione elettrica
e contattare il Rivenditore o un Centro Assistenza Tec-
nica autorizzato per la riparazione.
Non modicare la struttura elettrica, meccanica e
funzionale dell'apparecchiatura.
Non tentare di eettuare da soli riparazioni o so-
stituzioni: gli interventi eettuati da persone non
competenti e qualicate possono provocare dan-
ni, anche molto gravi, a cose e/o persone non co-
perti da garanzia del Costruttore.
AVVERTENZE PER L'INSTALLATORE
SICUREZZA TECNICA
Prima di installare la cappa controllare l'in-
tegrità e funzionalità di ogni sua parte: se
si notano anomalie non procedere nell'installa-
zione e contattare il Rivenditore.
Nel caso sia stato riscontrato un difetto estetico la
cappa NON deve essere installata; riporla nel suo
imballo originale e contattare il Rivenditore.
Una volta installata non sarà accettato alcun re-
clamo per difetti estetici.
Durante l'installazione utilizzare sempre mezzi di pro-
tezione personale (es.: scarpe antiinfortunistiche) ed
adottare comportamenti prudenti e corretti.
Il kit di ssaggio (viti e tasselli) fornito con la cappa è
utilizzabile unicamente su pareti in muratura: in caso di
installazione su pareti di materiale diverso, valutare altri
sistemi di ssaggio tenendo conto della resistenza del
muro e del peso della cappa (indicato a pag. 2).
Tenere presente che l’installazione con sistemi di ssag-
gio diversi da quelli forniti o non conformi può com-
portare rischi di natura elettrica e di tenuta meccanica.
Non installare la cappa in ambienti esterni e non
esporla ad agenti atmosferici (pioggia, vento, ecc...).
SICUREZZA ELETTRICA
L’impianto elettrico al quale viene collega-
ta la cappa deve essere a norma e munito
di collegamento a terra secondo le norme di si-
curezza del Paese di utilizzo; deve essere inoltre
conforme alle normative Europee sull’antidistur-
bo radio.
Prima di installare la cappa vericare che la tensione
di rete corrisponda a quella riportata dalla targhetta
posta all’interno della cappa.
La presa usata per il collegamento elettrico deve es-
sere facilmente raggiungibile con l’apparecchiatura
installata: in caso contrario, prevedere un interruttore
generale per disconnettere la cappa al bisogno.
Ogni eventuale modica all’impianto elettrico dovrà
essere eseguita solo da un elettricista qualicato.
La lunghezza massima della vite di ssaggio del cami-
no (fornita dal fabbricante) è di 13 mm. L'utilizzo di viti
non conformi con le presenti istruzioni può compor-
tare rischi di natura elettrica.
In caso di malfunzionamenti dell’apparecchio, non
tentare di risolvere da soli il problema, ma contatta-
re il Rivenditore o un Centro di Assistenza autorizzato
per la riparazione.
Durante l'installazione della cappa, disin-
serire l’apparecchio togliendo la spina o
agendo sull’interruttore generale.
SICUREZZA SCARICO FUMI
Non collegare l’apparecchio a condotti di
scarico dei fumi prodotti dalla combustio-
ne (ad es. caldaie, caminetti, ecc...)
Prima dell'installazione della cappa assicurarsi che si-
ano rispettate tutte le normative vigenti sullo scarico
dell’aria all’esterno del locale.
AVVERTENZE PER L'UTILIZZATORE
Queste avvertenze sono state redatte per
la vostra sicurezza e per quella degli altri,
Vi preghiamo, dunque, di leggere attentamente
questo libretto in tutte le sue parti prima di uti-
lizzare l’apparecchio o di eettuare operazioni di
pulizia sullo stesso.
Il Costruttore declina ogni responsabilità per
eventuali danni che possano, direttamente o in-
direttamente, essere causati a persone, cose ed
animali domestici conseguenti alla mancata os-
servanza delle avvertenze di sicurezza indicate in
questo libretto.
È molto importante che questo libretto istruzio-
ni sia conservato insieme all’apparecchiatura per
qualsiasi futura consultazione.
Se l’apparecchio dovesse essere venduto o trasferito ad
un’altra persona, assicurarsi che anche il libretto venga
fornito, in modo che il nuovo utente possa essere messo
al corrente del funzionamento della cappa e delle avver-
tenze relative. Dopo l’installazione delle cappe in ac-
ciaio inox è necessario eseguire la pulizia della stessa
per rimuovere i residui di collante del protettivo e le
eventuali macchie di grasso e oli, che, se non rimosse,
possono causare il deterioramento irreversibile della
supercie della cappa. Per questa operazione il co-
struttore raccomanda l’utilizzo delle salviette in dota-
zione, disponibili anche in acquisto.
Esigere parti di ricambio originali.

13
ITALIANO
DESTINAZIONE D'USO
L’apparecchio è destinato solo ed esclusivamente per
l'aspirazione di fumi generati dalla cottura di alimen-
ti in ambito domestico, non professionale: qualsiasi
utilizzo diverso da questo è improprio, può provoca-
re danni a persone, cose ed animali domestici e solle-
va il Costruttore da qualsiasi responsabilità.
L’apparecchio può essere utilizzato da bambini di età
non inferiore a 8 anni e da persone con ridotte capa-
cità siche, sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purché sotto sorve-
glianza oppure dopo che le stesse abbiano ricevuto
istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l’apparecchio. La
pulizia e la manutenzione a cura dell’utilizzatore non
deve essere eettuata da bambini senza sorveglianza.
AVVERTENZE PER L'UTILIZZO E LA PULIZIA
Prima di procedere a qualsiasi operazione
di pulizia o di manutenzione, disinserire
l’apparecchio togliendo la spina o agendo sull’in-
terruttore generale.
Non utilizzare la cappa con le mani bagnate o piedi
scalzi.
Quando l’apparecchio non viene usato, controllare
sempre che tutte le parti elettriche, (luci, aspiratore),
siano spente.
Il peso massimo complessivo di eventuali oggetti po-
sizionati o appesi (ove previsto) sulla cappa non deve
superare 1,5 Kg.
Controllare le friggitrici durante l’uso: I’olio surriscal-
dato potrebbe inammarsi.
Non accendere amme libere sotto la cappa.
Non preparare cibi alla amma sotto la cappa.
Non utilizzare mai la cappa senza i ltri antigrasso
antigrasso; grasso e sporco in questo caso si depo-
siterebbero nell'apparecchio compromettendone il
funzionamento.
Parti accessibili della cappa possono essere calde se
utilizzate insieme con apparecchi di cottura.
Non eettuare operazioni di pulizia quando parti del-
la cappa sono ancora calde.
Se la pulizia non è condotta secondo le modalità e i
prodotti indicati nel presente libretto è possibile un
rischio di incendio.
Disinserire l’interruttore generale quando l’apparec-
chio non viene utilizzato per periodi prolungati di
tempo.
In caso di utilizzo contemporaneo di altre
utenze (caldaie, stufe, caminetti, ecc.) ali-
mentate a gas o con altri combustibili, provvede-
re ad una adeguata ventilazione del locale in cui
avviene l’aspirazione dei fumi, secondo le norme
vigenti.
Deviazione per Australia e Nuova Zelanda: Le cap-
pe aspiranti e altri impianti di aspirazione di fumi da
cucina possono inuire negativamente sul funziona-
mento in sicurezza degli elettrodomestici che brucia-
no gas o altri combustibili (anche se presenti in altre
stanze) a causa del ritorno dei gas di combustione,
che possono potenzialmente causare avvelenamen-
to da monossido di carbonio. Dopo l’installazione di
una cappa da cucina o di un altro impianto di aspi-
razione di fumi da cucina, il funzionamento degli
elettrodomestici a gas combusti deve essere testa-
to da una persona competente per garantire che
non si verichi un ritorno dei gas di combustione.
(AS/NZS 60335.2.31:2013/A4:2020)
INSTALLAZIONE
parte riservata solo a personale qualicato
Prima di eettuare l'installazione della cappa, leggere attenta-
mente il cap. "ISTRUZIONI DI SICUREZZA E AVVERTENZE".
CARATTERISTICHE TECNICHE
I dati tecnici dell'apparecchio sono riportati su etichette posizionate all’interno
della cappa.
POSIZIONAMENTO
La distanza minima fra la parte più alta dell'apparecchiatura per la cottura
e la parte più bassa della cappa da cucina viene indicata nelle istruzioni di
montaggio.
In generale, quando la cappa da cucina è posta su un piano cottura a gas, que-
sta distanza deve essere almeno 65 cm (25,6"). Tuttavia sulla base della norma
EN60335-2-31, la distanza minima tra piano cottura e parte inferiore della cappa
può essere ridotta alla quota riportata nelle istruzioni di montaggio.
Se le istruzioni del piano di cottura a gas specicano una distanza maggiore,
bisogna tenerne conto.
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici
(pioggia, vento, ecc...).
COLLEGAMENTO ELETTRICO
(parte riservata solo a personale qualicato)
Prima di eettuare qualsiasi operazione sulla cappa scollegare
l’apparecchio dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati li elettrici all’in-
terno della cappa:
in caso contrario contattare il Centro Assistenza più vicino.
Per l’allacciamento elettrico rivolgersi a personale qualicato.
Il collegamento deve essere eseguito in conformità con le disposizioni di
legge in vigore.
Prima di collegare la cappa alla rete elettrica, controllare che:
• la tensione di rete corrisponda a quella riportata sui dati di targa posti all’in-
terno della cappa;
• l’impianto elettrico sia a norma e possa sopportare il carico (vedi caratteristi-
che tecniche posizionate all’interno della cappa);
• la spina e il cavo, di alimentazione, non devono entrare in contatto con tem-
perature superiori a 70 °C;
• l’impianto di alimentazione sia munito di ecace e corretto collegamento di
terra secondo le norme vigenti;
• la presa usata per il collegamento sia facilmente raggiungibile una volta in-
stallata la cappa.

14
In caso di :
• apparecchi dotati di cavo senza spina: la spina da utilizzare deve essere di tipo
“normalizzato”. Il li devono essere collegati come segue: giallo-verde per
la messa a terra, blu per il neutro e il lo marrone per la fase. La spina deve
essere collegata ad un'adeguata presa di sicurezza.
• apparecchio sso non provvisto di cavo di alimentazione e di spina, o di altro
dispositivo che assicuri la disconnessione dalla rete, con una distanza di aper-
tura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III.
Tali dispositivi di disconnessione devono essere previsti nella rete di alimen-
tazione conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non ven-
gano rispettate.
SCARICO FUMI
CAPPA AD EVACUAZIONE ESTERNA ASPIRANTE
In questa versione, fumi e vapori vengono convogliati verso
l'esterno attraverso il tubo di scarico.
A tal ne, il raccordo d'uscita della cappa, deve essere collega-
to tramite un tubo, ad un'uscita esterna.
Il tubo d'uscita deve avere:
• un diametro non inferiore a quello di raccordo della cappa.
• una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare
che la condensa reuisca nel motore.
• il numero minimo indispensabile di curve.
• la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la capa-
cità aspirante della cappa.
E' necessario isolare la tubazione se passa attraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presente in
presenza di motori con 800m3/h o superiori.
Deviazione per la Germania:
quando la cappa da cucina e apparecchi alimentati con energia diversa da quel-
la elettrica sono in funzione simultaneamente, la pressione negativa nel locale non
deve superare i 4 Pa (4 x 10-5 bar).
CAPPA A RICICLO INTERNO FILTRANTE
In questa versione l’aria passa attraverso i ltri al carbone attivo
per essere puricata e riciclata nell’ambiente.
Controllare che i ltri al carbone attivo siano montati sulla cap-
pa, in caso negativo applicarli come indicato nelle istruzioni
di montaggio.
In questa versione valvola di non ritorno non deve essere montata: ri-
muoverla se presente sul raccordo di uscita aria del motore.
ISTRUZIONI DI MONTAGGIO
parte riservata solo a personale qualicato
La cappa ha la possibilità di essere installata in varie congurazio-
ni. Le fasi di montaggio generiche valgono per tutte le installazio-
ni; seguire invece dove specicato le fasi corrispondenti all’instal-
lazione desiderata.
FUNZIONAMENTO
QUANDO ACCENDERE LA CAPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convo-
gliare fumi e vapori verso la supercie di aspirazione.
Al termine della cottura lasciare in funzione la cappa no a completa aspirazione
di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegni-
mento della cappa dopo 15 minuti di funzionamento.
QUALE VELOCITÀ SCEGLIERE?
I velocità: mantiene l’aria pulita con bassi consumi di energia elettrica.
II velocità: condizioni normali di utilizzo.
III velocità: presenza di forti odori e vapori.
IV velocità: rapidi smaltimenti di odori e vapori.
QUANDO LAVARE O CAMBIARE I FILTRI?
I ltri antigrasso devono essere lavati ogni 30 ore di utilizzo.
Per ulteriori dettagli vedere cap “MANUTENZIONE”.

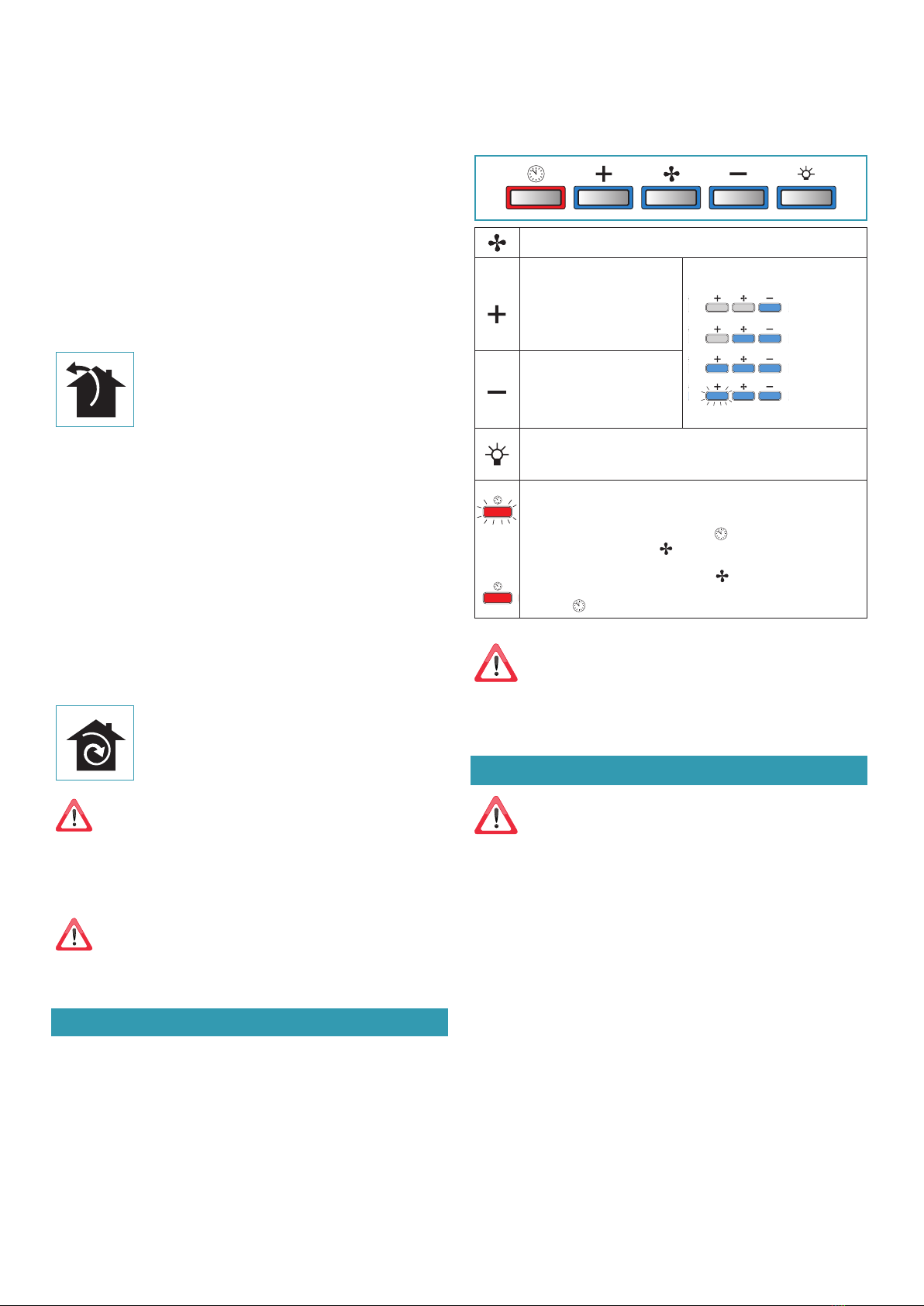

PULSANTIERA ELETTRONICA
Motore ON/OFF
Incremento velocità da 1 a 4
Velocità 4 è attiva solo per al-
cuni minuti, poi si attiva velo-
cità 3.
Le velocità sono segnalate dai led
presenti nei tasti:
Velocità 1
Velocità 2
Velocità 3
Velocità 4
(led "+" lampeggiante)
Riduzione velocità da 4 a 1
Accensione / spegnimento luce
Impulso breve: accensione e spegnimento luce
Impulso lungo: cambio tonalità di luce da 2700K-5600K
TIMER (Led rosso lampeggiante)
Autospegnimento dopo 15min.
La funzione si disattiva (Led rosso spento) se:
- Si preme un’altra volta il tasto TIMER ( ).
- Si preme il tasto ON/OFF ( ).
ALLARME FILTRI (Led rosso sso con ( ) o )
Manutenzione ltri antigrasso dopo circa 30 ore di utilizzo.
Premere ( ) per 3 secondi per azzerare il contatore.
Se la pulsantiera è completamente inattiva, prima di contattare il
servizio di Assistenza tecnica, togliere temporaneamente (circa
5”) l'alimentazione elettrica all'elettrodomestico, possibilmente
agendo sull'interruttore generale, per ripristinare il normale funziona-
mento. Se questo accorgimento non risultasse ecace, contattare il servi-
zio di Assistenza tecnica.
MANUTENZIONE
Prima di procedere a qualsiasi operazione di pulizia o di manu-
tenzione, disinserire l’apparecchio togliendo la spina o agendo
sull’interruttore generale.
Non si devono utilizzare detergenti contenenti sostanze abrasive, acide o
corrosive e panni con superci ruvide.
Una costante manutenzione garantisce un buon funzionamento e rendimento
nel tempo.
Particolari attenzioni vanno rivolte ai ltri antigrasso antigrasso: la pulizia fre-
quente dei ltri e dei loro supporti garantisce che non si accumulino grassi in-
ammabili.
PULIZIA SUPERFICI ESTERNE
Si raccomanda di pulire le superci esterne della cappa almeno ogni 15 giorni
per evitare che le sostanze oleose o grasse possano intaccarle. Per la pulizia della
cappa, realizzata in acciaio inox spazzolato, il Costruttore consiglia l'utilizzo delle
salviette "Magic Steel" che si possono anche ordinare on-line sul sito www.e-fal-
mec.com.
In alternativa e per tutti gli altri tipi di superci, la pulizia va eseguita usando
un panno umido leggermente imbevuto di detersivo neutro liquido oppure con
il detergente eventualmente fornito con l’apparecchio.
Terminare la pulizia con un accurato risciacquo e asciugatura con panni morbidi.

15
ITALIANO
Non utilizzare troppa acqua in prossimità della pulsantiera e dei
dispositivi di illuminazione per evitare che l'umidità raggiunga
parti elettroniche.
La pulizia dei pannelli in vetro va eseguita solo con detergenti specici non cor-
rosivi o abrasivi utilizzando un panno morbido.
Il Costruttore declina ogni responsabilità qualora non vengano rispettate tali
istruzioni.
PULIZIA SUPERFICI INTERNE
E’ vietata la pulizia di parti elettriche o parti relative al motore
all’interno della cappa, con liquidi o solventi.
Per le parti metalliche interne vedi paragrafo precedente.
FILTRI ANTIGRASSO
Maneggiare con cura per non rovinare il trattamento superciale
Si consiglia di lavare frequentemente i ltri antigrasso (almeno ogni mese)
lasciandoli in ammollo per circa 1 ora in acqua bollente con detersivo per piatti,
evitando di piegarli.
Non usare detergenti corrosivi, acidi o alcalini.
Risciacquarli con cura ed attendere che siano ben asciutti prima di rimontarli.
Il lavaggio in lavastoviglie è permesso, ma potrebbe creare imbrunimenti al ma-
teriale dei ltri: per ridurre questo inconveniente utilizzare lavaggi a basse tem-
perature (55°C max.) ed asciugare.
Per l’estrazione e l'inserimento dei ltri antigrasso vedi istruzioni di montaggio.
FILTRI AL CARBONE E ZEOLITE (OPZIONALE) KACL.961
In condizione di normale utilizzo si consiglia di rigenerare il ltro carbone-zeolite
ogni 18 mesi e di sostituirlo dopo 3 anni. Per rigenerarlo è suciente inserirlo in
un normale forno domestico ad una temperatura di 200°C per circa 1 ora.
Attendere che il ltro si sia rareddato prima di rimontarlo.
VASCHETTA RACCOGLI OLIO
Si consiglia di pulire la vaschetta ogni 15 giorni.
Non usare detergenti corrosivi, acidi o alcalini.
Per una pulizia più approfondita, togliere la vaschetta raccogli olio (vedi istruzio-
ni) e lavarla con acqua bollente e detersivo per i piatti.
Risciacquarla con cura e attendere che sia ben asciutta prima di rimontarla.
ILLUMINAZIONE
La cappa è dotata di illuminazione tramite faretti led ad alta ecienza, basso
consumo e durata molto elevata in condizioni di normale utilizzo.
Nel caso si rendesse necessaria la sostituzione del faretto procedere come in
gura.
12V
3
1
2
SMALTIMENTO A FINE VITA
Il simbolo del cestino barrato riportato sull’apparecchiatura in suo pos-
sesso indica che il prodotto è un RAEE, cioè un“Riuto derivante dal-
le Apparecchiature Elettriche ed Elettroniche” e pertanto non deve
essere gettato nella spazzatura indierenziata (cioè insieme ai“riuti urbani
misti”), ma deve essere gestito separatamente così da essere sottoposto ad ap-
posite operazioni per il suo riutilizzo, oppure a uno specico trattamento, per ri-
muovere e smaltire in modo sicuro le eventuali sostanze dannose per l’ambiente
ed estrarre le materie prime che possono essere riciclate. Lo smaltimento corret-
to di questo prodotto contribuirà a salvare preziose risorse ed evitare potenziali
eetti negativi per la salute umana e per l’ambiente, che potrebbero essere cau-
sati da uno smaltimento inappropriato dei riuti.
Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di
smaltimento designato più vicino. Potrebbero venire applicate delle penali per
lo smaltimento scorretto di questi riuti in conformità alla legislazione nazionale.
INFORMAZIONI SULLO SMALTIMENTO IN ITALIA
In Italia le apparecchiature RAEE devono perciò essere consegnate:
- ai Centri di Raccolta (chiamati anche isole ecologiche o piattaforme ecologi-
che) allestiti dai Comuni o dalle Società di igiene urbana (in molte località vie-
ne anche eettuato il servizio di ritiro a domicilio delle apparecchiature RAEE
ingombranti);
- al negozio presso il quale si acquista una nuova apparecchiatura, che è tenuto
a ritirarle gratuitamente (ritiro“uno contro uno”);
- ad un negozio qualunque*, che è tenuto a ritirarle gratuitamente e senza
obbligo di acquisto (ritiro“uno contro zero”).
In questo caso:
1) l’apparecchiatura RAEE, per poter essere riconsegnata, deve avere “piccolis-
sime dimensioni”(altezza, profondità e larghezza minori di 25 cm);
*2) il negozio al quale viene riconsegnata l’apparecchiatura RAEE deve avere
una supercie di vendita superiore a 400 mq.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI DELL'UNIONE EURO
PEA
La Direttiva comunitaria sulle apparecchiature RAEE è stata recepita in modo
diverso da ciascuna nazione, pertanto se si desidera smaltire questa apparec-
chiatura suggeriamo di contattare le autorità locali o il Rivenditore per chiedere
il metodo corretto di smaltimento.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENENTI
ALL'UNIONE EUROPEA
Il simbolo del cestino barrato è valido solamente nell’Unione Europea: se si de-
sidera smaltire questa apparecchiatura in altri Paesi suggeriamo di contattare le
autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento.
ATTENZIONE!
Il Costruttore si riserva il diritto di apportare modiche alle apparecchiature in
qualsiasi momento e senza preavviso. La stampa, la traduzione e la riproduzione
anche parziale del presente manuale s’intendono vincolate dall’autorizzazione
del Costruttore.
Le informazioni tecniche, le rappresentazioni grache e le speciche presenti in
questo manuale sono indicative e non divulgabili.
La lingua di stesura del manuale è l’italiano, il Costruttore non si rende responsa-
bile per eventuali errori di trascrizione o traduzione.

16
SAFETY INSTRUCTIONS
AND WARNINGS
Installation operations are to be carried out
by skilled and qualied installers in accor-
dance with the instructions in this booklet and in
compliance with the regulations in force.
DO NOT use the hood if the power supply cable
or other components are damaged: disconnect the
hood from the electrical power supply and contact the
Dealer or an authorised Servicing Dealer for repairs.
Do not modify the electrical, mechanical or func-
tional structure of the equipment.
Do not personally try to carry out repairs or repla-
cements. Interventions carried out by incompe-
tent and unauthorised persons can cause serious
damage to the unit or physical and personal harm,
not covered by the Manufacturer's warranty.
WARNINGS FOR THE INSTALLER
TECHNICAL SAFETY
Before installing the hood, check the in-
tegrity and function of each part. Should
anomalies be noted, do not proceed with instal-
lation and contact the Dealer.
Do NOT install the hood if an aesthetic (or cos-
metic) defect has been detected. Put it back into
its original package and contact the dealer.
No claim can be made for aesthetic (or cosmetic)
defects once it has been installed.
During installation, always use personal protective
equipment (e.g.: Safety shoes) and adopt prudent
and proper conduct.
The installation kit (screws and plugs) supplied with
the hood is only to be used on masonry walls: in case
of installation on walls of a dierent material, assess
other installation options keeping in mind the type
of wall surface and the weight of the hood (indicated
on page 2).
Keep in mind that installations with dierent types of
fastening systems from those supplied, or which are
not compliant, can cause electrical and mechanical
seal danger.
Do not install the hood outdoors and do not expose
it to atmospheric elements (rain, wind, etc.).
ELECTRICAL SAFETY
The electrical system to which the hood
is to be connected must be in accordance
with local standards and supplied with earthed
connection in compliance with safety regulations
in the country of use. It must also comply with
European standards regarding radio antistatic
properties.
Before installing the hood, check that the electrical
mains power supply corresponds with what is report-
ed on the identication plate located inside the hood.
The socket used to connect the installed equipment
to the electrical power supply must be within reach:
otherwise, install a mains switch to disconnect the
hood when required.
Any changes to the electrical system must be carried
out by a qualied electrician.
The maximum length of the ue fastening screws
(supplied by the manufacturer) must be 13 mm. Use
of non-compliant screws with these instructions can
lead to danger of an electrical nature.
Do not try to solve the problem yourself in the event
of equipment malfunction, but contact the Dealer or
an authorised Servicing Department for repairs.
When installing the hood, disconnect
the equipment by removing the plug or
switching o the main switch.
FUMES DISCHARGE SAFETY
Do no connect the equipment to discharge
pipes of fumes produced from combustion
(for example boilers, replaces, etc.).
Before installing the hood, ensure that all standards in
force regarding discharge of air out of the room have
been complied with.
USER WARNINGS
These warnings have been drawn up for
your personal safety and those of others.
You are therefore kindly asked to read the
booklet carefully in its entirety before using the
or cleaning the equipment.
The Manufacturer declines all responsibility for
any damage caused directly, or indirectly, to per-
sons, things and pets as a consequence of failing
to comply with the safety warnings indicated in
this booklet.
It is imperative that this instructions booklet is
kept together with the equipment for any future
consultation.
If the equipment is sold or transferred to another person,
make sure that the booklet is also supplied so that the
new user can be made aware of the hood's operation
and relative warnings.
After the stainless steel hood has been installed, it will
need to be cleaned to remove any residues remaining
from the protection adhesive as well as any grease and
oil stains which, if not removed, can cause irreversible
damage to the hood surface. To properly clean the unit,
the manufacturer recommends using the supplied
moist wipes, which are also available sold separately.
Insist on original spare parts.

17
ENGLISH
INTENDED USE
The equipment is solely intended to be used to
extract fumes generated from cooking food in
non-professional domestic kitchens: any other
use is improper. Improper use can cause damage
to persons, things, pets and exempts the Manu-
facturer from any liability.
The equipment can be used by children over the age
of 8 and by persons with reduced physical, sensory
and mental abilities, or with no experience or knowl-
edge, as long as they do so under supervision or after
having received relative instructions regarding safe
use of the equipment and understanding of the dan-
gers connected to it.
Children are not to play with the equipment. Clean-
ing and maintenance by the user must not be carried
out by children without supervision.
USE AND CLEANING WARNINGS
Before cleaning or carrying out mainte-
nance operations, disconnect the equip-
ment by removing the plug or switching o the
main switch.
Do not use the hood with wet hands or bare feet.
Always check that all electrical parts (lights, extractor
fan) are o when the equipment is not being used.
The maximum overall weight of any objects placed
or hung (if applicable) on the hood must not exceed
1.5 Kg.
Always supervise the cooking process during the use
of deep-fryers: Overheated oil can catch re.
Do not leave open, unattended ames under the
hood.
Do not prepare food over an open ame under the
hood.
Never use the hood without the anti-grease lters:
in this case, grease and dirt will deposit in the equip-
ment and compromise its operation.
Accessible parts of the hood can be hot when used at
the same time as the cooking appliances.
Do not carry out any cleaning operations when parts
of the hood are still hot.
There can be a risk of re if cleaning is not carried out
according to the instructions and products indicated
in this booklet.
Disconnect the main switch when the equipment is
not used for long periods of time.
If other appliances that use gas or other fu-
els are being used at the same time (boiler,
stove, replaces, etc.), make sure the room where
the fumes are discharged is well-ventilated, in
compliance with the local regulations.
Deviation for Australia and New Zeland: Range hoods
and other cooking fume extractors may adversely
aect the safe operation of appliances burning gas
or other fuels (including those in other rooms) due
to back ow of combustion gases. These gases can
potentially result in carbon monoxide poisoning.
After installation of a range hood or other cooking
fume extractor, the operation of ued gas appliances
should be tested by a competent person to ensure
that back ow of combustion gases does not occur.
(AS/NZS 60335.2.31:2013/A4:2020)
INSTALLATION
only intended for qualied personnel
Before installing the hood, carefully read the chapter 'SAFETY
INSTRUCTIONS AND WARNINGS'.
TECHNICAL FEATURES
The technical specications are exhibited on the labels located inside the hood.
POSITIONING
The minimum distance between the highest part of the cooking equip-
ment and the lowest part of the hood is indicated in the installation in-
structions.
Generally, when the hood is placed over gas cookers, the distance must be at
least 65 cm (25.6''). However, according of standard EN60335-2-31, the minimum
distance between the cooker and lower part of the hood can be reduced to the
quota reported in the installation instructions.
Should the instructions for the gas cooker specify a greater distance, this must
be taken into consideration.
Do not install the hood outdoors and do not expose it to outdoor environment
(rain, wind, etc.).
ELECTRICAL CONNECTION
(only intended for qualied personnel)
Disconnect the equipment from electrical mains power supply be-
fore carrying out any operations on the hood.
Ensure that the wires inside the hood are not disconnected or cut:
in the event of damage, contact your nearest Servicing Department.
Refer to qualied personnel for electrical connections.
Connection must be carried out in compliance with the provisions of law
in force.
Before connecting the hood to the electrical mains power supply, check that:
• voltage supply corresponds with what is reported on the data plate located
inside the hood;
• the electrical system is compliant and can withstand the load (see the techni-
cal specications located inside the hood);
• the power supply plug and cable do not come into contact with tempera-
tures exceeding 70 °C;
• the power supply system is eectively and properly connected to earth in
compliance with regulations in force;
• the socket used to connect the hood is within reach.
In case of:
• devices tted with cables without a plug: the type of plug to use is a ''stand-
ardised'' one.The wires must be connected as follows: yellow-green for earth-
ing, blue for neutral and brown for the phase. The plug must be connected to
an adequate safety socket.
• xed equipment not provided with a power supply cable and plug, or any
other device that ensures disconnection from the electrical mains, with an
opening gap of the contacts that enables total disconnection in overvoltage
category III conditions.
Said disconnection devices must be provided in the mains power supply in
compliance with installation regulations.
The yellow/green earth cable must not be cut o by the switch.
The Manufacturer declines all responsibility for failure to comply with the safety
regulations.

18
FUMES DISCHARGE
EXTERNAL EXHAUST HOOD SUCTION
In this version the fumes and vapours are discharged outside
through the exhaust pipe.
To this end, the hood outlet tting must be connected via a
pipe, to an external output.
The outlet pipe must have:
• a diameter not less than that of the hood tting.
• a slight slope downwards (drop) in the horizontal sections to prevent conden-
sation from owing back into the motor.
• the minimum required number of bends.
• the minimum required length to avoid vibrations and reduce the suction per-
formance of the hood.
You are required to insulate the pipes if it passes through cold environments.
In the presence of motors with 800m3/h or higher, a check valve is present to
prevent external air owing back.
Deviation for Germany:
when the kitchen hood is used at the same time as appliances that are powered by
energy other than electricity, the negative pressure in the room must not exceed 4 Pa
(4 x 10-5 bar).
HOOD WITH INTERNAL RECIRCULATION FILTERING
In this model, the air passes through the charcoal lters to be
puried and recycled in the environment.
Ensure that the active carbon lters are assembled into the hood,
if not, install them as indicated in the assembly instructions.
In this version the check valve must not be assembled: remove it if it is
on the air outlet tting of the motor.
ASSEMBLY INSTRUCTIONS
only intended for qualied personnel
The hood can be installed in various congurations.
The generic assembly steps apply to all installations; for each case,
follow the specic steps provided for the required installation.
OPERATION
WHEN TO TURN ON THE HOOD?
Switch on the hood at least one minute before starting to cook to direct fumes
and vapours towards the suction surface.
After cooking, leave the hood operating until complete extraction of all vapours
and odours. By means of the Timer function, it is possible to set auto switch-o
function which will allow the hood to turn o automatically after 15 minutes of
operation.
WHICH SPEED IS TO BE SELECTED?
1st speed: maintains the circulation of clean air with low electricity consump-
tion.
2nd speed: normal conditions of use.
3rd speed: presence of strong odours and vapours.
4th speed: rapid disposal of odours and vapours.
WHEN SHOULD THE FILTERS BE WASHED OR REPLACED?
The lters must be cleaned every 30 hours of operation.
For further details see the “MAINTENANCE” chap.
ELECTRONIC PUSHBUTTON PANEL
Motor ON/OFF
Increase speed from 1 to 4
Speed 4 is only active for a few
minutes, then speed 3 activa-
tes.
The speeds are indicated by the
LEDs on the keys:
Speed 1
Speed 2
Speed 3
Speed 4
("+" LED ashing)
Reduce speed from 4 to 1
Light on/o
Short impulse: turn light on and o
Long impulse: change light tone from 2700K to 5600K
TIMER (red LED ashing)
Auto switch-o after 15 min.
The function deactivates (red LED o) if:
- The TIMER key ( ) is pressed again.
- The ON/OFF key ( ) is pressed.
FILTER ALARM (red LED steady on with ( ) o)
Anti-grease lter maintenance after approximately 30 hours of op-
eration.
Press ( ) the meter for 3 seconds to reset.
If the pushbutton panel is completely inactive, before contacting
the Technical assistance service, disconnect power temporarily
to the appliance (about 5“), possibly by acting on the main
switch, to restore normal operation.
If this measure has no eect, contact the Technical assistance service.
MAINTENANCE
Before cleaning or carrying out maintenance operations, discon-
nect the equipment by removing the plug or switching o the
main switch.
Do not use detergents containing abrasive, acidic or corrosive substances
or abrasive cloths.
Regular maintenance guarantees proper operation and performance over time.
Special attention is to be paid to the anti-grease lters : frequent cleaning of
the lters and their supports ensures that no ammable grease is accumulated.
CLEANING OF EXTERNAL SURFACES
You are advised to clean the external surfaces of the hood at least once every
15 days to prevent oily substances and grease from sticking to them. To clean
the brushed stainless steel hood, the Manufacturer recommends using "Magic
Steel" wipes.
Alternatively and for all the other types of surfaces, it can be cleaned using a
damp cloth, slightly moistened with mild, liquid detergent or with any detergent
supplied with the appliance.
Complete cleaning by rinsing well and drying with soft cloths.
Do not use too much moisture or water around the push button
control panel and lighting devices in order to prevent humidity
from reaching electronic parts.
The glass panels can only be cleaned with specic, non-corrosive or non-abra-
sive detergents using a soft cloth.
The Manufacturer declines all responsibility for failure to comply with these in-
structions.

19
ENGLISH
CLEANING OF INTERNAL SURFACES
Do not clean electrical parts, or parts related to the motor inside
the hood, with liquids or solvents.
For the internal metal parts, see the previous paragraph.
ANTI-GREASE FILTERS
Handle with care so as not to ruin the surface treatment.
It is advised to frequently wash the lters (at least once a month)
leaving them to soak in boiling water and cleaning solution for 1 hour, taking
care not to bend them.
Do not use corrosive, acid or alkaline detergents.
Rinse them well and wait for them to be completely dry before reassembling
them.
Washing in a dishwasher is permitted, however, it may cause the lter material to
darken: to reduce the possibility of this problem from happening, use low-tem-
perature washes (55°C max.) and dry.
To extract and insert the anti-grease lters see the assembly instructions.
CARBON AND ZEOLITE FILTERS (OPTIONAL) KACL.961
In normal use conditions, we recommend regenerating the zeolite-carbon lter
every 18 months and replacing it after 3 years. Simply place it in a domestic oven
at a temperature of 200°C for approximately 1 hour to regenerate it.
Wait until the lter cools before reassembling it.
GREASE DRIP TRAY
It is advisable to clean the tray every 15 days.
Do not use corrosive, acid or alkaline detergents.
For more thorough cleaning, remove the grease drip tray (see instructions) and
wash it with
hot water and washing up liquid.
Rinse it well and wait for it to be completely dry before reassembling it.
LIGHTING
The range hood is equipped with high eciency, low consumption LED spot-
lights with an extremely long life-span under normal use conditions.
Should the LED spotlight need to be replaced, proceed as shown in the gure.
12V
3
1
2
DISPOSAL AFTER END OF USEFUL LIFE
The crossed-out trash or refuse bin symbol on the appliance means
that the product is WEEE, i.e. “Waste electrical and electronic equip-
ment'', accordingly it must not be disposed of with regular unsor-
ted waste (i.e. with ''mixed household waste''), but it must be disposed of sepa-
rately so that it can undergo specic processing for its re-use, or a specic
treatment, to remove and safely dispose of any substances that may be harmful
to the environment and remove the raw materials that can be recycled. Proper
disposal of these products contributes to saving valuable resources and avoid
potential negative eects on personal health and the environment, which may
be caused by inappropriate disposal of waste.
You are kindly asked to contact your local authorities for further information
regarding the designated waste collection points nearest to you. Penalties for
improper disposal of such waste can be applied in compliance with national
regulations.
INFORMATION ON DISPOSAL IN EUROPEAN UNION COUNTRIES
The EU WEEE Directive was implemented dierently in each country, accordin-
gly, if you wish to dispose of this appliance we suggest contacting your local
authorities or dealer to nd out what the correct method of disposal is.
INFORMATION ON DISPOSAL IN NONEUROPEAN UNION COUNTRIES
The crossed-out trash or refuse bin symbol is only valid in the European Union: if
you wish to dispose of this appliance in other countries, we suggest contacting
your local authorities or dealer to nd out what the correct method of disposal is.
WARNING!
The Manufacturer reserves the right to make changes to the equipment at any
time and without prior notice. Printing, translation and reproduction, even par-
tial, of this manual are bound by the Manufacturer's authorisation.
Technical information, graphic representations and specications in this manual
are for information purposes and cannot be divulged.
This manual is written in Italian. The Manufacturer is not responsible for any tran-
scription or translation errors.

20
ANWEISUNGEN FÜR DIE SICHERHEIT
UND WARNHINWEISE
Die Installation muss von kompetenten
und qualizierten Installateuren unter Be-
folgung der Angaben der vorliegenden Gebrau-
chsanweisung sowie unter Einhaltung der gültig-
en Sicherheitsvorschriften vorgenommen
werden.
Wenn das Versorgungskabel oder andere Kom-
ponenten beschädigt sind, darf die Abzugshaube
NICHT verwendet werden:
Die Abzugshaube von
der Stromversorgung trennen und den Händler oder
den autorisierten Kundendienst für die Reparatur
kontaktieren.
Die elektrische, mechanische und funktionelle Struktur
des Geräts darf nicht verändert werden.
Niemals versuchen, Reparaturen oder Austau-
schtätigkeiten selbst durchzuführen.Werden die-
se Arbeiten von Personen durchgeführt, die nicht
dazu befähigt und qualiziert sind, so kann dies
zu schweren Personen- und Sachschäden führen,
die von der Herstellergarantie nicht gedeckt sind.
HINWEISE FÜR DEN INSTALLATEUR
TECHNISCHE SICHERHEIT
Vor der Installation der Abzugshaube muss sicher-
gestellt werden, dass sämtliche Komponenten un-
beschädigt und funktionstüchtig sind. Sollten Schäden
festgestellt werden, nicht mit der Installation fortfahren
und umgehend den Händler kontaktieren.
Sollte ein ästhetischer Mangel festgestellt werden, so
darf die Abzugshaube NICHT installiert werden. Die
Abzugshaube wieder verpacken und umgehend den
Händler kontaktieren.
Sobald die Abzugshaube installiert ist, werden keine
Beanstandungen aufgrund ästhetischer Mängel mehr
akzeptiert.
Während der Installation ist immer eine geeignete
persönliche Schutzausrüstung zu tragen (z.B. Sicher-
heitsschuhwerk) und aufmerksam und korrekt vorzu-
gehen.
Das mit der Abzugshaube gelieferte Befestigungs-
set (Schrauben und Dübel) darf ausschließlich für
gemauerte Wände verwendet werden. Sollte es not-
wendig sein, die Abzugshaube an einer Wand aus
anderem Material zu installieren, müssen alternative
Befestigungssysteme in Betracht gezogen werden,
wobei die Festigkeit der Wand und das Gewicht der
Abzugshaube (siehe S. 2) zu berücksichtigen sind.
Dabei ist zu beachten, dass die Installation mit Befes-
tigungssystemen, die von den mitgelieferten abwei-
chen, elektrische Gefahren und Risiken in Bezug auf
die mechanische Abdichtung mit sich bringen kann.
Die Abzugshaube darf nicht in Außenbereichen in-
stalliert und keinen Witterungseinüssen (Regen,
Wind, etc.) ausgesetzt werden.
ELEKTRISCHE SICHERHEIT
Die elektrische Anlage für den Anschluss der
Abzugshaube muss den geltenden Normen ent-
sprechen und mit einem Erdungssystem ausgestattet
sein, das den Sicherheitsvorschriften des Installations-
landes entspricht. Sie muss außerdem der EU-Gesetz-
gebung bezüglich der Funkentstörung entsprechen.
Vor der Installation der Abzugshaube muss überprüft
werden, dass die Netzspannung derjenigen auf dem
Typenschild im Inneren der Abzugshaube entspricht.
Die für den elektrischen Anschluss verwendete Steck-
dose muss gut erreichbar sein, wenn das Gerät ins-
talliert ist. Andernfalls muss ein Hauptschalter vorge-
sehen werden, um die Abzugshaube bei Bedarf zu
trennen.
Sämtliche eventuellen Änderungen an der Elektroan-
lage müssen von einem qualizierten Elektriker vor-
genommen werden.
Die Mindestlänge der Befestigungsschraube des Ka-
mins (vom Hersteller mitgeliefert) beträgt 13 mm. Die
Verwendung von Schrauben, die der vorliegenden
Gebrauchsanweisung nicht entsprechen, kann elek-
trische Gefahren mit sich bringen.
Im Fall einer Störung des Geräts nicht versuchen, das
Problem eigenständig zu lösen, sondern den Händler
oder den autorisierten Kundendienst für die Repara-
tur kontaktieren.
Während der Installation der Abzugshaube
muss das Gerät durch Ziehen des Netzsteckers
oder Betätigung des Hauptschalters abgeschaltet wer-
den.
SICHERHEIT RAUCHABZUG
Das Gerät nicht an Rohre für den Abzug von
Rauch anschließen, der durchVerbrennung ent-
steht (z.B. Heizkessel, Kamine, etc.).
Vor der Installation der Abzugshaube muss sicher-
gestellt werden, dass alle gültigen gesetzlichen Vor-
schriften in Bezug auf die Luftableitung aus dem
Raum eingehalten werden.
HINWEISE FÜR DEN BENUTZER
Diese Hinweise wurden für Ihre Sicherheit und
die Sicherheit anderer Personen erstellt, und
wir bitten Sie deshalb, die vorliegende Gebrauchsan-
weisung vor der Installation, der Verwendung oder der
Reinigung des Geräts vollständig zu lesen.
