Far Tools JR 255B User manual

113380-2-D-20141014 ©FAR GROUP EUROPE
Professional Machine
JR 255B
Kap-En vertekzaag ( Vertaling van de originele instructies )
Pilarkatowa ( Tłumaczenie z oryginalnej instrukcji )
Трион за рязане под ъгъл ( Превод на оригиналнита инструкция )
Nagelritzensäge ( Übersetzung aus dem Original-Anleitung )
Jiirisaha ( Käännös alkuperäisestä ohjeet )
   ( Μετάφραση από τις πρωτότυπες οδηγίες )
Kap & geringssag ( Översättning från originalinstruktioner )
תבתות תיסיספ םע רוסמ (תרגום מהוראות מקוריות)
Gérvágó fűrész ( Fordítás az eredeti utasítások )
Ferăstrău cu suport cu şanţ ( Traducere din instrucțiunile originale )
Geringssav ( Oversættelse fra oprindelige brugsanvisning )
Торцовая пила (Перевод с оригинальной инструкции)
GÖNYE KESME MAKİNASI ( Orijinal talimatlar çeviri )
Pokosová pila ( Překlad z originálního návodu )
Zrezávacia píla (Preklad z originálneho návodu)
Krožna žaga za zajere (Prevod iz izvirnih navodil)
ةّزحب راشنم (الترجمة من التعليمات الأصلية)
Ripzāģis (Tulkojumā no instrukcijas oriģinālvalodā)
Nurgasaag (Vertimas iš originalių instrukcijas)
Pjklas su užlenkimu. (Tõlge originaal juhiseid)
FR
EN
DE
ES
IT
PT
NL
EL
PL
FI
SV
BU
DA
RO
RU
TU
CS
SK
HE
AR
HU
SL
ET
LV
LT
Scie à onglet radiale ( Version originale )
radial mitre saw ( Original version translation )
Sierra a bisel ( Traduccion del manual de instrucciones originale )
Sierra a unghia ( Traduzione dell’avvertenza originale)
Serra a onglete ( Tradução do livro de instruções original )
www.fartools.com
113380-2-Manual-D.indd 1 16/09/15 9:22:21

Plus le nombre de dents est important, plus la coupe est fine.
La fonction radiale, si votre machine en est équipée, permet de couper des pièces plus larges par exemple lames
de parquet, planches de coffrage, étagères...
Le laser, si votre machine en est équipée, permet de projeter un faisceau matérialisant le passage de l’outil.
Recherchez une machine dont les capacités de coupe conviennent aux travaux que vous souhaitez entrepren-
dre.
400 mm
400 mm
400 mm
400 mm
400 mm
visseuse sans fil
métaux
bois
béton
Une scie à onglet sert à réaliser simultanément ou non des coupes en angle et en bi-
seau de manière précise sans risque de déviation de la lame - très utile pour les travaux
d’encadrement, de décoration tels que pose de lambris et parquet.
FICHE CONSEIL
SCIE A ONGLET
FR
113380-2-Manual-D.indd 2 16/09/15 9:22:24

Hoe groter het aantal tanden, hoe groter het fijn te knippen.
De radiale functie, indien het apparaat is uitgerust, kan grotere stukken gesneden door messen bijvoorbeeld
vloeren, bekistingen planken, planken ...
De laser, als uw machine is uitgerust, staat het projecteren van een bundel materialiseren de passage van de
tool.
Kijk voor een machine met cutting-mogelijkheden die geschikt zijn voor het werk dat je onderneemt.
400 mm
400 mm
400 mm
400 mm
400 mm
visseuse sans fil
métaux
bois
béton
Een verstekzaag wordt gebruikt om gelijktijdig of niet uitvoeren zaagsneden onder
hoek en schuine nauwkeurig zonder gevaar voor verlegging van het blad - zeer nuttig
voor het werk van het toezicht, zoals de inrichting van lambrisering en parket.
TIP BLAD
VERSTEKZAAG
nl
113380-2-Manual-D.indd 3 16/09/15 9:22:25

the more teeth the blade has, the finer the cut. .
The radial function, if your machine has it, means that you can cut wider pieces, for example: parquet strips,
shuttering boards, shelves, etc.
The laser, if your machine has one, produces a beam of light which shows you where the blade will go.
Look for a machine whose cutting capacities are suited to the kind of work you are doing.
400 mm
400 mm
400 mm
400 mm
400 mm
visseuse sans fil
métaux
bois
béton
a mitre saw is used to make precise simultaneous angled and bevelled cuts, without
any risk of the blade slipping - very useful for making picture frames, and for decorative
work such as wood panelling or flooring.
ADVICE SHEET
MITRE SAW
en
113380-2-Manual-D.indd 4 16/09/15 9:22:26

cuanto más importante es el número de dientes, más fino es el corte..
La función radial, si su máquina está equipada con esta función, permite cortar piezas más anchas, como por
ejemplo: tablas de parquet, tablas para encofrados, estantes...
El láser, si su máquina está equipada con esta función, permite proyectar un haz que materializa el paso de la
herramienta.
Busque una máquina cuyas capacidades de corte sean convenientes para las obras que desea realizar.
400 mm
400 mm
400 mm
400 mm
400 mm
visseuse sans fil
métaux
bois
béton
una sierra de ingletes sirve para realizar simultáneamente o no cortes en ángulo y en
bisel de forma precisa sin riesgo de desviación de la hoja - muy útil para la realización
de marcos, los trabajos de decoración tales como la colocación de frisos y parquet.
FICHA DE CONSEJOS
SIERRA DE INGLETES
es
113380-2-Manual-D.indd 5 16/09/15 9:22:27

Più il numero di denti è importante, più il taglio è perfetto.
La funzione radiale, se la vostra macchina ne ha una, permette di tagliare dei pezzi più larghi, per esempio: lame
di parquet, tavole per armatura, mensole...
Il laser, se la vostra macchina ne ha uno, permette di proiettare un fascio che materializza il passaggio dell’at-
trezzo.
Cercare una macchina la cui capacità di taglio è adeguata ai lavori che si vogliono fare.
400 mm
400 mm
400 mm
400 mm
400 mm
visseuse sans fil
métaux
bois
béton
una sega per tagli obliqui serve a realizzare simultanemente o no dei tagli ad angolo e
obliqui in modo preciso, senza rischio di deviazione della lama - molto utile per i lavori
di incorniciatura, di decorazione come la posa di rivestimenti in legno e parquet.
SCHEDA CONSIGLIO
SEGA PER TAGLI OBLIQUI
it
113380-2-Manual-D.indd 6 16/09/15 9:22:27

Quanto maior é o número de dentes, mais fino é o corte.
A função radial, se a sua máquina possuir este recurso, permite cortar peças mais largas. Ex.: lâminas de parquet,
placas de cofragem, prateleiras, etc.
O laser, se a sua máquina possuir, permite projectar um feixe que materializa a trajectória da ferramenta.
Opte por uma máquina cujas capacidades de corte convenham ao trabalho que deseja realizar.
400 mm
400 mm
400 mm
400 mm
400 mm
visseuse sans fil
métaux
bois
béton
Uma serra angular permite realizar, simultaneamente ou não, cortes em ângulo e em
bisel de maneira precisa e sem riscos de desvio da lâmina - muito útil para a confecção
de molduras e trabalhos de decoração, como a colocação de lambris e parquets.
FICHA CONSELHO
SERRA ANGULAR
pt
113380-2-Manual-D.indd 7 16/09/15 9:22:28

12
10
08
07
02
01
03
05
04
13
09
11
FIG. A & B
FIG. A & B
113380-2-Manual-D.indd 8 16/09/15 9:22:29

FIG. C

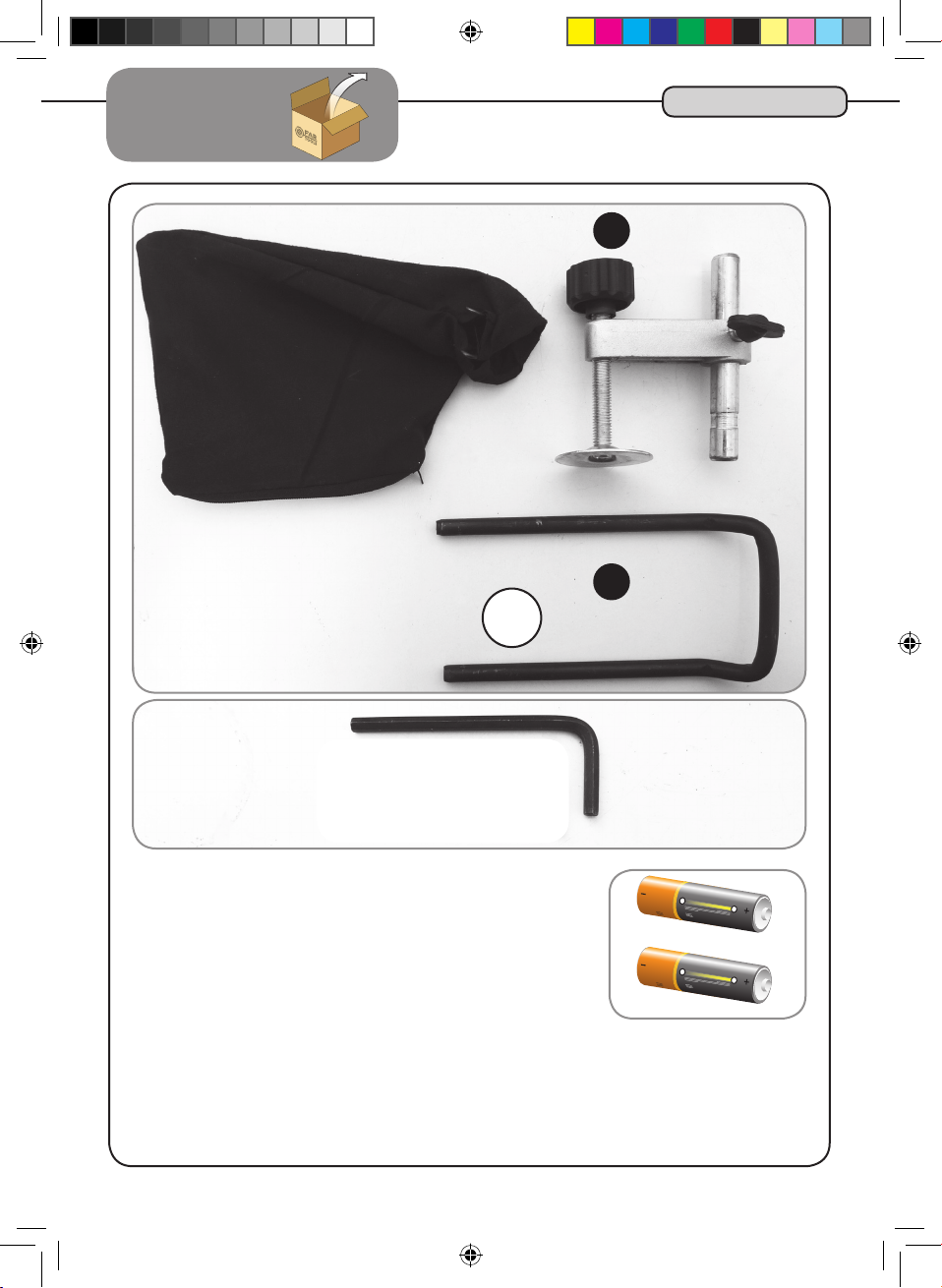

Contenu du carton
Inhoud van de doos
Conteúdo da caixa
Contenido de la caja
Contenuto della confezione
Contents of the box
13
07
x2
113380-2-Manual-D.indd 9 16/09/15 9:22:30

01
02
FIG. D
Répéter l’opération pour l’autre coté
Herhaal dit voor de andere kant
Repita para el otro lado
Repita a operação para o outro lado
Ripetere l’operazione per l’altro lato
Repeat operation for the other side
113380-2-Manual-D.indd 10 16/09/15 9:22:33

03
05
FIG. D

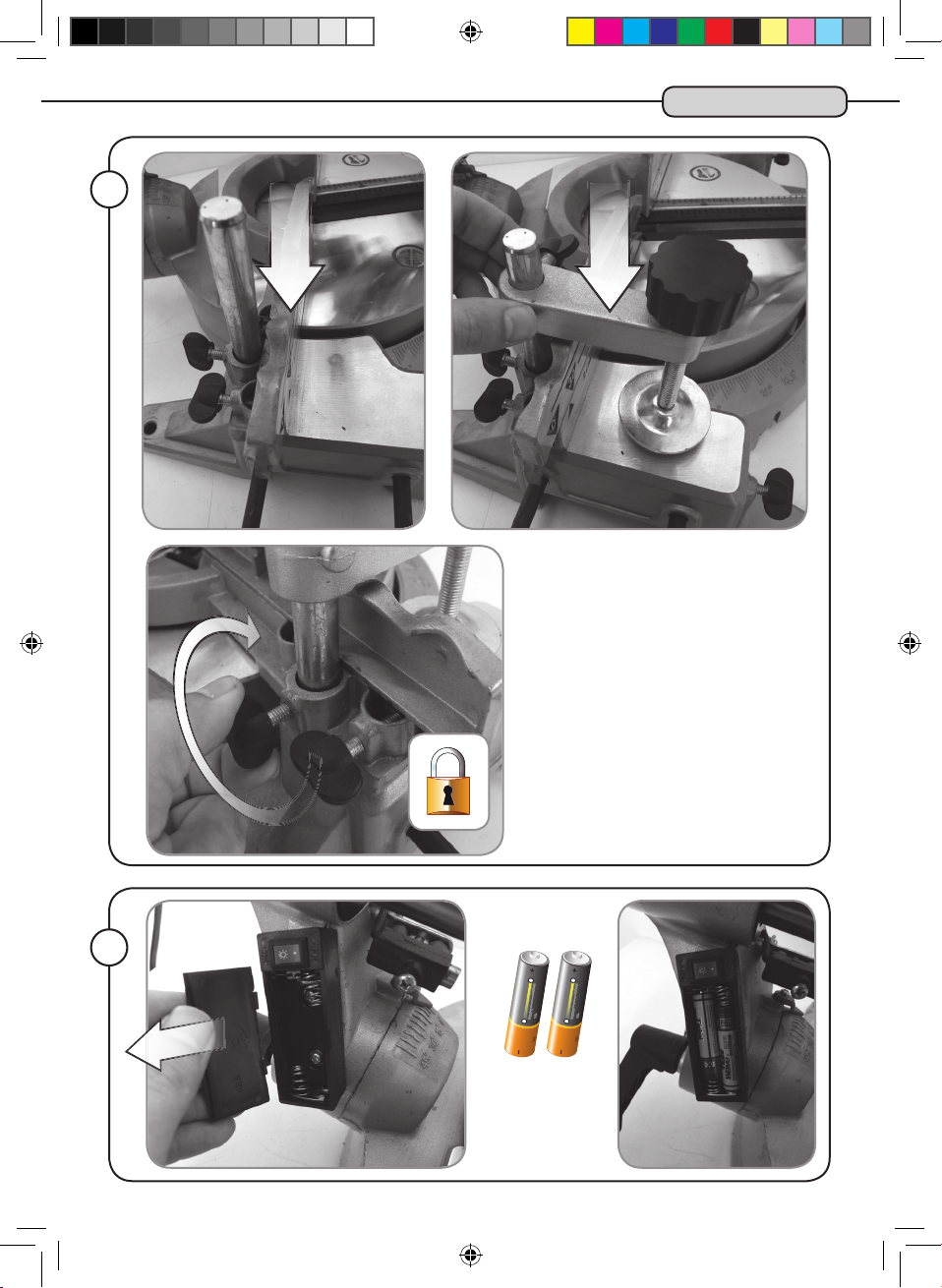

Type AA (LR06)
113380-2-Manual-D.indd 11 16/09/15 9:22:37

FIG. E
01
Appuyer légèrement sur la poignée pour débloquer la goupille a
Druk zachtjes op de hendel om de pin te ontgrendelen a
Presione suavemente la palanca para desbloquear el pin a
Pressione suavemente a alça para destravar o pino a
Premere delicatamente la maniglia per sbloccare il perno a
Gently press the handle to unlock the pin a
a
Déverrouillage fonction radiale
Unlocking the radial function
113380-2-Manual-D.indd 12 16/09/15 9:22:41

FIG. E
02
03
45°

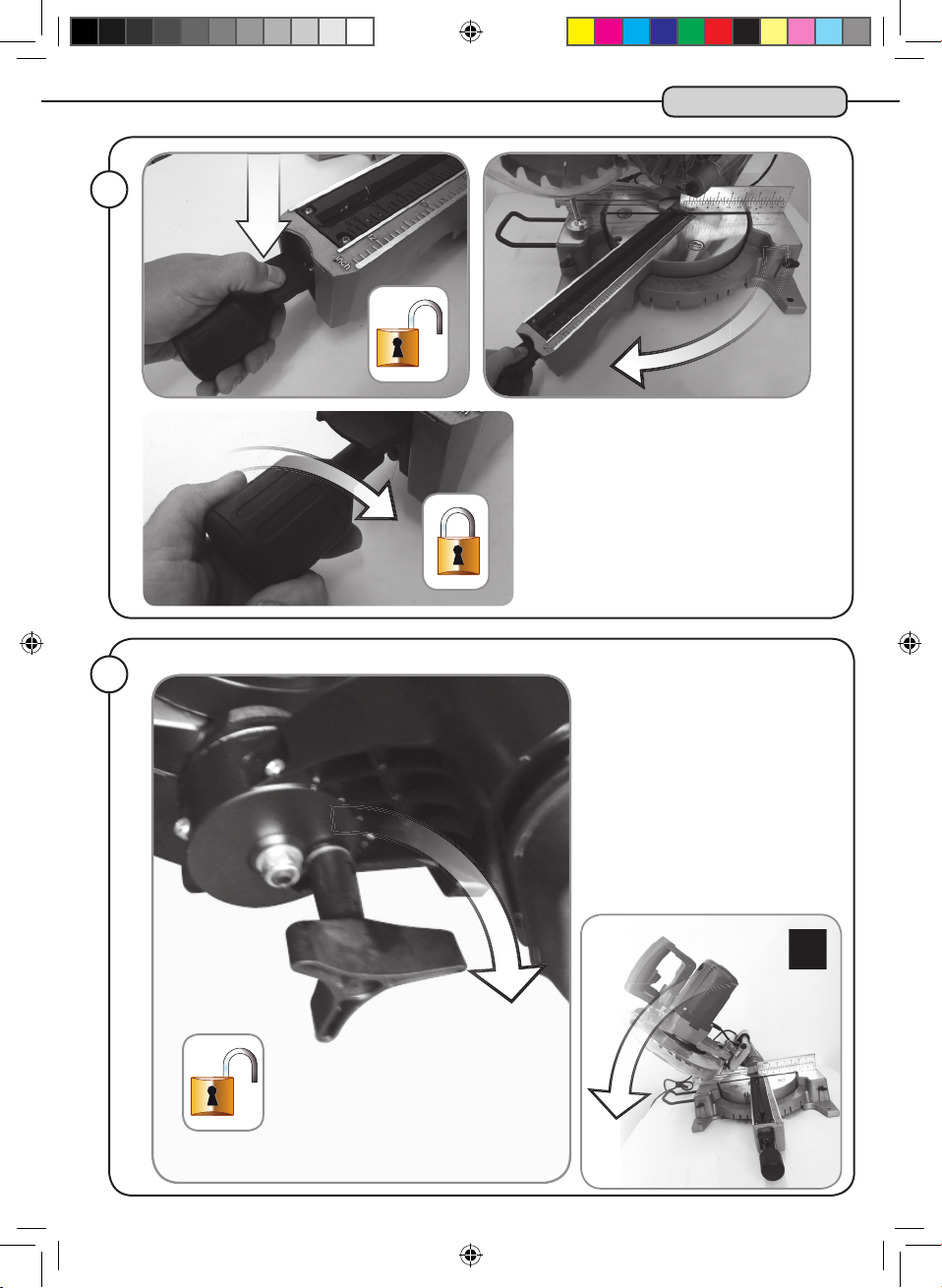

Verrouillage du plateau
Ladevergrendeling
Bloqueo de bandeja
Bandeja de bloqueio
Blocco del vassoio
Tray Lock
Verrouillage / déverrouillage de l’inclinaison
de la tête
Vergrendelen / ontgrendelen van het hoofd tilt
Bloqueo / desbloqueo de la inclinación de la
cabeza
Bloquear / desbloquear a inclinação da cabeça
Blocco / sblocco della rotazione della testa
Locking / unlocking the head tilt
113380-2-Manual-D.indd 13 16/09/15 9:22:46

FIG. E
04
05
Débloquer le carter avec le pouce
Het ontsluiten van de behuizing met de duim
Desbloqueo de la vivienda con el pulgar
Destravando a caixa com o polegar
Sbloccare l’alloggiamento con il pollice
Unlocking the housing with the thumb
Fonction radiale : capacité de coupe accrue
Radial functie: verhoogde snijcapaciteit
Función Radial: mayor capacidad de corte
Função radial: o aumento da capacidade de corte
Funzione radiale: aumento della capacità di taglio
Radial function: increased cutting capacity

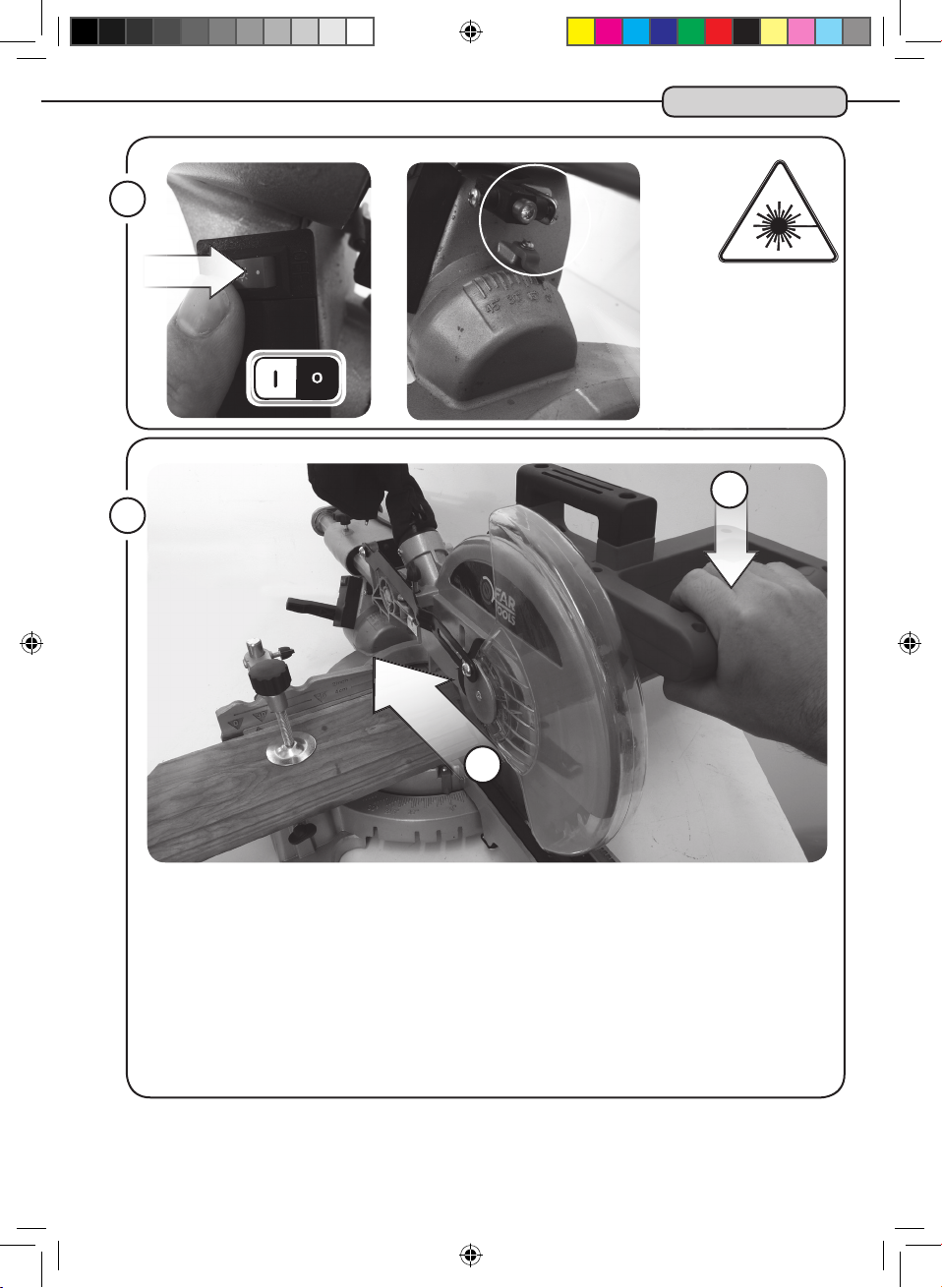

Appuyer sur l’interrupteur
Druk op de schakelaar
Pulse el interruptor
Pressione o botão
Premete l’interruttore
Press the switch
1
1
2
2
113380-2-Manual-D.indd 14 16/09/15 9:22:49

06
08
1
2
Maintenir fermement la pièce à couper. Abaisser la tête lentement, et scier la pièce de bois à une vitesse régulière
(pas d’à-coups). Attendre l’arrêt complet de la lame avant de remonter la tête de la machine lentement.
Stevig vast te houden het werkstuk. Verlagen langzaam zijn hoofd, en zag er een stuk hout met een constante snel-
heid (niet een eikel). Wacht een volledige stop voordat het blad de kop machine langzaam.
Sujete firmemente la pieza de trabajo. Bajando la cabeza lentamente, y vio allí trozo de madera a una velocidad
constante (no es un idiota). Espere una parada completa antes de la hoja de la cabeza de la máquina lentamente.
Segure firmemente a peça. Abaixando a cabeça lentamente, e viu ali pedaço de madeira a uma velocidade constante
(não é um idiota). Espere uma parada completa antes que a lâmina até a cabeça da máquina lentamente.
Tenere saldamente il pezzo da lavorare. Abbassare lentamente la testa, e vide lì pezzo di legno ad una velocità cos-
tante (non un coglione). Attendere il completo arresto prima che la lama la testa della macchina lentamente.
Firmly hold the workpiece. Lowering his head slowly, and saw there piece of wood at a steady speed (not a jerk). Wait
a complete stop before the blade up the machine head slowly.
FIG. E
113380-2-Manual-D.indd 15 16/09/15 9:22:51

21
Réglage de la butée de profondeur pour effectuer du rainurage
Aanpassen van de dieptemeter te voeren groovende
Ajustar el calibre de profundidad para realizar el ranurado
Ajustar o medidor de profundidade para realizar grooving
Regolazione del misuratore di profondità per eseguire scanalature
Adjusting the depth gauge to perform grooving
Tirer le loquet bvers soi pour que la vis bute sur ce dernier. Le
rainurage est alors possible.
Trek de hendel bnaar u toe, zodat de schroef wordt geblokkeerd
op. Groovende is mogelijk.
Tire de la palanca bhacia usted para que el tornillo se bloquea en
él. Ranurado es posible.
Puxe a alavanca bem sua direção para que o parafuso está blo-
queado nele. Grooving é possível.
Tirare la leva bverso di sé in modo che la vite è bloccato su di
esso. Scanalatura è possibile.
Pull the lever btoward you so that the screw is blocked on it.
Grooving is possible.
b b
b
113380-2-Manual-D.indd 16 16/09/15 9:22:53

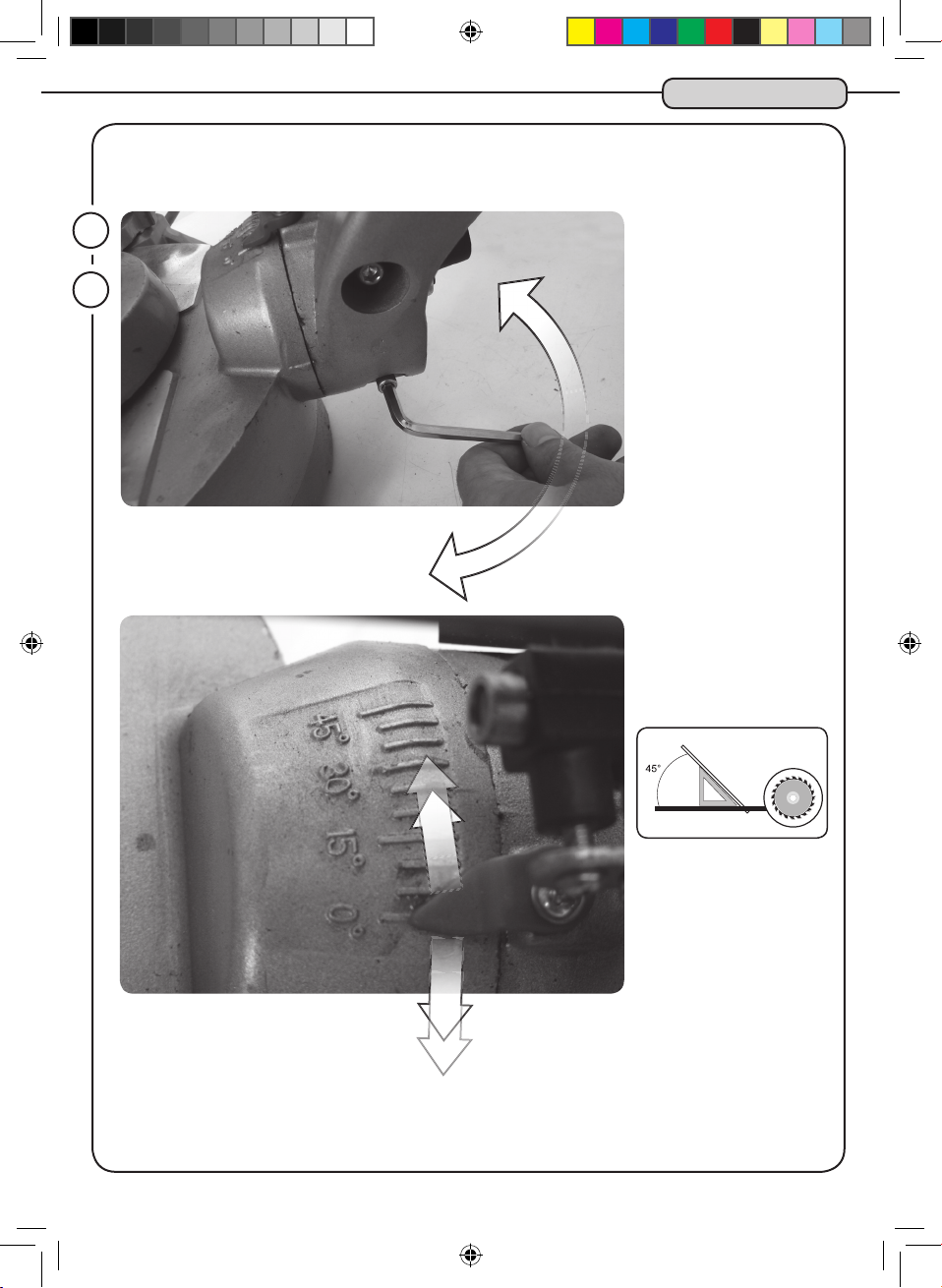

réglage de la butée à 45°
aanpassing van de aanslag 45 °
ajuste de la parada de 45 °
ajustamento do batente 45 °
Regolazione della battuta 45 °
Adjustment of the 45° stop
01
02
FIG. F
113380-2-Manual-D.indd 17 16/09/15 9:22:57

01
113380-2-Manual-D.indd 18 16/09/15 9:23:03

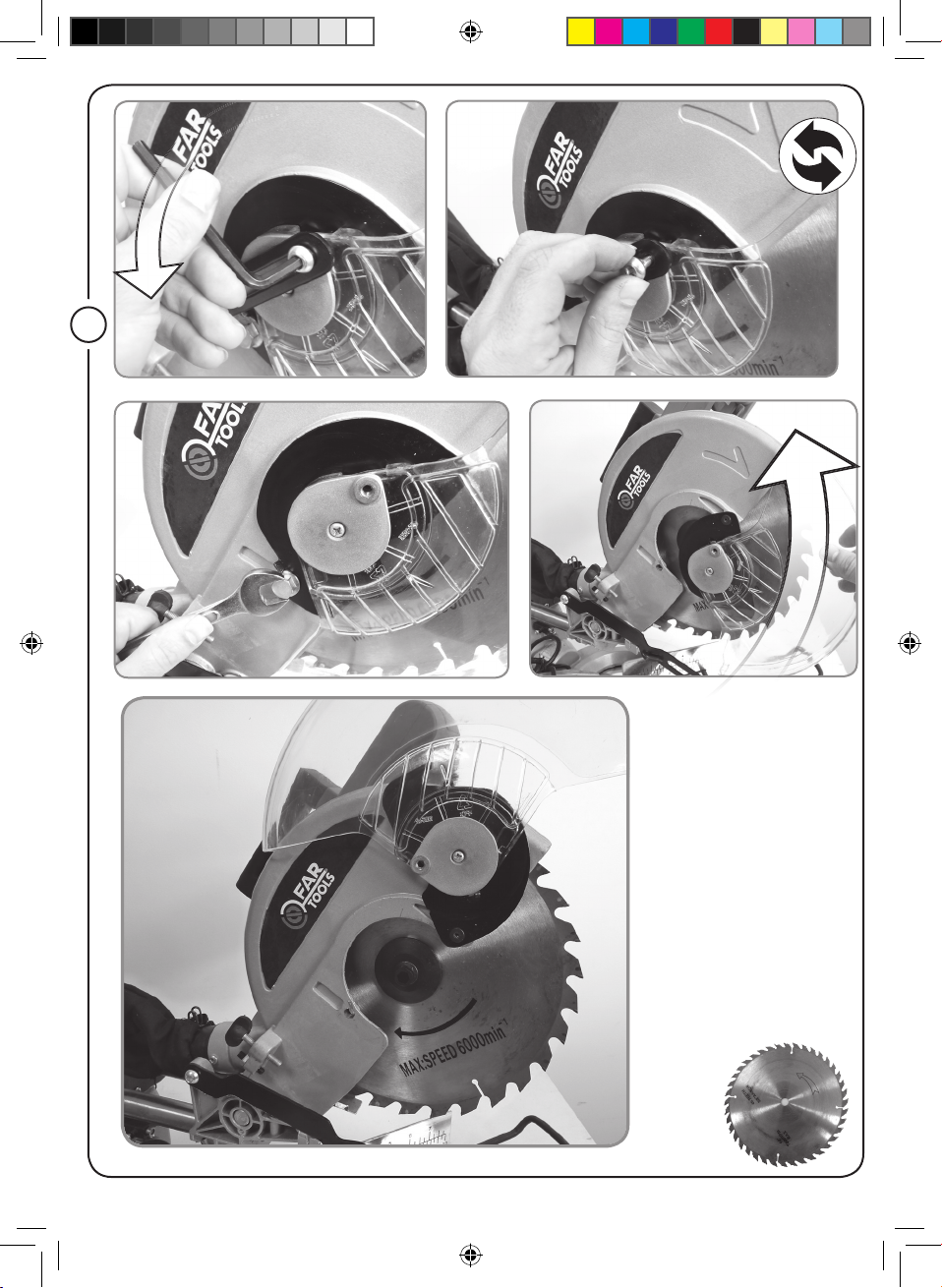

Attention: Pas inversé. Dévisser dans le sens des aiguilles d’une montre
Waarschuwing: omgekeerde schroefdraad. Schroef in de richting van de klok mee
Advertencia: rosca invertida. Tornillo en la dirección de las agujas del reloj
Aviso: rosca inversa. Parafuso no sentido dos ponteiros do relógio
Attenzione: filetto inverso. Avvitare in direzione oraria
Warning: reverse thread. Screw in the direction of clockwise

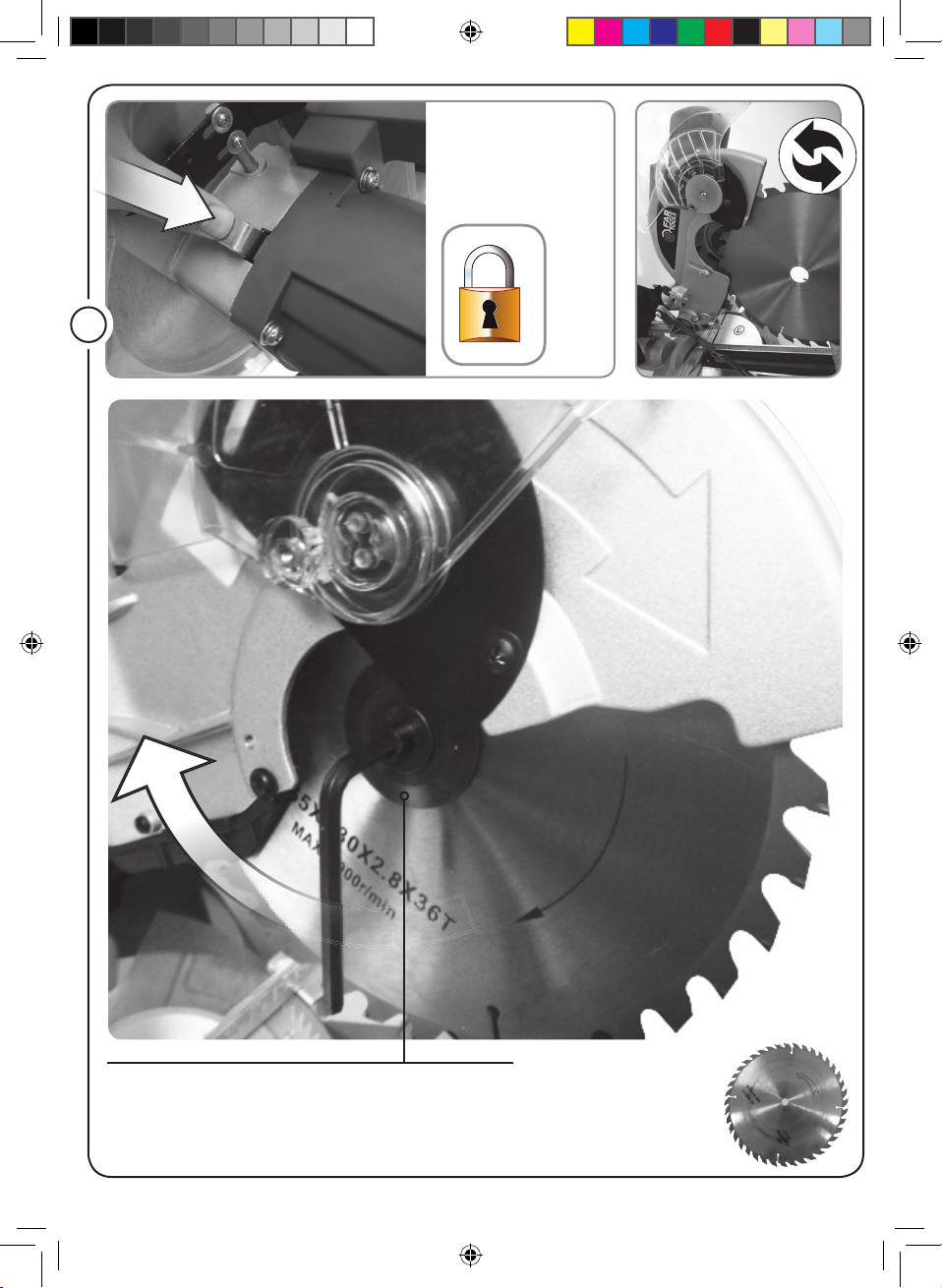

Blocage d’arbre
Asvergrendeling
Bloqueo del eje
Bloqueio do veio
Bloccaggio d’albero
Arbor lock
01
113380-2-Manual-D.indd 19 16/09/15 9:23:04

03
02
113380-2-Manual-D.indd 20 16/09/15 9:23:07
