Faro Barcelona OVNI User manual

MANUAL
HANDBUCH
HANDLEIDING
MANUAL
MANUALE
MANUEL
MANUAL
OVNI
INSTRUCCIONES
INSTRUCTIONS ●INSTRUCTION ●INSTRUÇÕES ●ANWEISUNGEN
INSTRUCTIES ●INSTRUZIONI ● Ο∆ΗΓΊΕΣ ● ИНСТРУКЦИИ
HANDLEIDING
MANUAL
OVNI
LEA Y GUARDE ESTAS INSTRUCCIONES
LEGGERE E CONSERVARE LE ISTRUZIONI
LIRE ET CONSERVER CES INSTRUCTIONS LEIA E GUARDE ESTAS INSTRUÇÕES
READ AND SAVE THESE INSTRUCTIONS
BITTE AUFMERKSAM LESEN UND AUFBEWAHREN
GELIEVE DEZE INSTRUCTIES TE LEZEN EN TE BEWAREN
•
•
•
•
•
•

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
PRECAUCIONES ●ESPAÑOL ●
Ventiladores de techo
Instrucciones generales de instalación y manejo
Normas de seguridad importantes:
1. Con el fin de garantizar un montaje correcto del ventilador, por favor lea atentamente estas instrucciones y consulte los esquemas
eléctricos antes de comenzar con la instalación.
2. Para evitar posibles descargas eléctricas, asegúrese de que el suministro eléctrico está interrumpido antes de hacer el cableado del
ventilador. Todas las conexiones eléctricas deben cumplir con las normativas legales vigentes. Si usted no está familiarizado con la
instalación de aparatos eléctricos, encargue el trabajo a un electricista autorizado y deje que una persona cualificada controle la
fijación del ventilador al techo.
3. Asegúrese de que las aspas del ventilador no choquen contra otros objetos. Las aspas deben encontrarse a una La distancia entre
las aspas y el suelo no debe ser inferior a aprox. 2 metros.
4. Siempre que sea posible, fije el ventilador a una viga del techo, que debe tener la suficiente capacidad de carga para soportar el
peso y el movimiento del ventilador. Si el ventilador se monta en una zona del techo entre vigas, deberá utilizarse una caja de fijación
de refuerzo octagonal de METAL de 10 cm de diámetro y 5 cm de espesor, que esté homologada como “soporte para
ventiladores de techo”. La caja de fijación y los demás accesorios deben estar en condiciones de aguantar el peso del ventilador en
movimiento (mínimo 16 kg.). La caja de fijación no debe doblarse ni aflojarse. NO UTILIZAR SOPORTES DE PLÁSTICO. La
instalación del ventilador en un techo de hormigón sólo deberá ser realizada por personal cualificado.
5. Las aspas deberán ser montadas después de haber fijado el motor del ventilador al techo. Para no dañar las superficies del motor,
éste debería guardarse en la caja de cartón hasta su montaje definitivo. Si va a instalar varios ventiladores, asegúrese de no mezclar
los juegos de aspas de los diferentes ventiladores.
6. Una vez realizada la instalación eléctrica, coloque los cables del ventilador hacia arriba y hágalos pasar cuidadosamente por la caja
de fijación. Separe los cables de tal modo, que el conductor de tierra de la red y del ventilador se encuentren a un lado y el conductor
de la fase al otro lado de la caja de fijación.
7. Los esquemas eléctricos sólo son una referencia. Los accesorios de la luz que no forman parte del volumen suministrado deben ser
aparatos homologados y deben ser instalados según las respectivas instrucciones de montaje.
8. Una vez el ventilador ha sido completamente instalado, asegúrese de que todas las fijaciones están aseguradas de tal modo, que no
puedan desprenderse y causar daños o lesiones.
9. El ventilador puede ponerse en marcha inmediatamente después de su instalación –los cojinetes han sido debidamente engrasados
en la fábrica y no necesitan ser posteriormente lubricados.
10. El ventilador debe estar completamente parado antes de invertir el sentido de giro de las aspas.
NORMAS DE SEGURIDAD IMPORTANTES
ADVERTENCIAS:
Antes de instalar el ventilador y/o las luces opcionales, desconecte la alimentación eléctrica, ya sea retirando los fusibles o
desconectando el interruptor automático de su vivienda.
Con el fin de reducir el riesgo de incendio, descarga eléctrica o lesiones personales, monte el ventilador exclusivamente sobre una
caja “homologada para la fijación de un ventilador”.
Si se ha decidido por un control de pared, utilice un dispositivo de control de la velocidad del ventilador apropiado para evitar el riesgo
de incendio, descarga eléctrica o daños personales. NO UTILICE UN DIMER PARA BOMBILLAS INCANDESCENTES O UN
DISPOSITIVO DE CONTROL DE LA VELOCIDAD DE ESTADO SOLIDO (Solid State).
Con el fin de reducir el riesgo de sufrir lesiones, no doble las fijaciones de las aspas al instalarlas,
equilibrarlas o limpiarlas. No coloque objetos entre las aspas cuando el ventilador está funcionando.

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
NOTA:
Las instrucciones y las normas de seguridad contenidas en el presente manual no pueden prevenir todas las condiciones y situaciones
que pudieran presentarse. Por razones obvias, el presente manual no puede incluir factores como la precaución y el cuidado. Estos
factores deberán ser asumidos por la(s) persona(s) que instalan, mantienen y utilizan el producto.
HERRAMIENTAS Y MATERIALES REQUERIDOS
• Destornillador de cruz
• Destornillador para los tornillos de fijación de las aspas
• Llave o tenazas
• Escalera
• Alicates para cortar cables
• Accesorios para el cableado prescritos por la reglamentación
vigente
DESEMBALAJE DEL VENTILADOR
A- Desembale el ventilador y controle si el contenido está completo. No tire el cartón, ya que en caso de un reemplazo o de una
reparación durante el plazo de garantía, el ventilador debe ser enviado dentro del embalaje original. Retire del embalaje todas las
piezas. No deposite el motor en el suelo de lado,ya que podría doblar o dañar su carcasa decorativa.
B- Controle todas las piezas, que deberían ser las siguientes:
1. Soporte principal
2. Barra de suspensión con bola
3. Tapa para el techo
4. Carcasa del motor con lámpara integrada
5. Juego de aspas
6. Elemento de brida con interruptor de “avance/marcha atrás”
7. Bolsa de piezas con el siguiente contenido:
a. Elementos para la fijación de las aspas (tornillos con arandelas para cada una de las aspas)
b. Elementos para la fijación del ventilador (tuercas para la conexión de los cables, tornillos para madera, tornillos y arandelas para la
caja de fijación)
8. Pantalla de cristal de la lámpara
El transmisor y receptor de control remoto se incluyen en el suministro. Si lo desea, el ventilador también puede ser controlado desde
una unidad de control de pared.
PIEZAS SUMINISTRADAS
* El receptor del control remoto (si lo hubiera) se monta en el interior de la tapa
para el techo

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
PREPARACIÓN:
Antes de empezar con la instalación, controle si tiene a mano todas las piezas necesarias. Controle si la bols
suministrada contiene todas las piezas. Saque el motor del embalaje. Para no dañar las superficies de la carcasa, monte el mo
sobre una superficie blanda o utilice la espuma suministrada en elembalaje.
No apoye el motor de lado, ya que podría dañarlo.
INSTALACIÓN DEL SOPORTE PRINCIPAL
Atención:
Con el fin de evitar descargas eléctricas, asegúrese de que el suministro eléctrico ha sido previamente desconectado. La inst
eléctrica deberá hacerse de acuerdo con la reglamentación vigente,
eventuales descargas eléctricas.
1.
Determine la viga del techo a la que se montará el ventilador. Asegúrese de que la
ubicación del ventilador cumple con las exigencias sobre las distancias mínimas
sección de seguridad de la guía. Las vigas de madera deben estar en condiciones de
soportar una carga adicional de aprox. 16 kg.
2. Si no existe, monte primero una caja de fijación “homologada como soporte de un
ventilador” según las instrucciones s
uministradas con la caja de fijación. La caja de
fijación también debe soportar una carga mínima de aprox. 16 kg.)

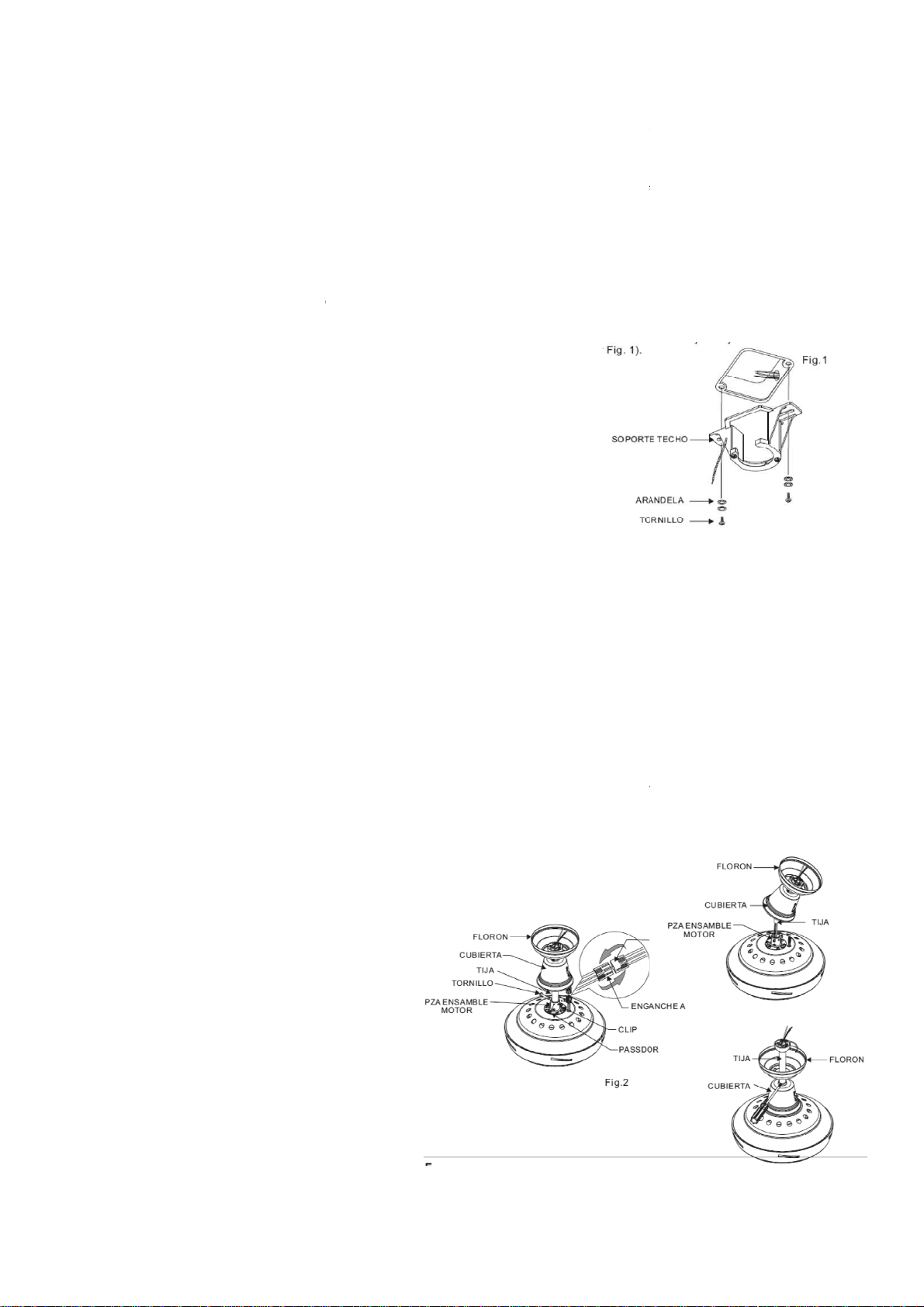

3. Fije el soporte principal del ventilador a la caja de fijación mediante los dos tornillos
suministrados con
la caja de fijación (ver Fig. 1).
INSTALACIÓN DEL VENTILADOR
Montaje de la barra de suspensión con bola, de la tapa para el techo y el elemento de brida con el interruptor de "avance/mar
atrás” (Fig. 2):
1.
Retire la bola de la barra de suspensión aflo
abajo y sepárela de la barra de suspensión del ventilador.
2. Haga pasar los 3 cables por dentro de la barra de suspensión e introduzca el extremo de la barra de susp
brida con el interruptor “avance/marcha atrás”.
3. Introduzca el pasador para la barra de suspensión por los orificios del elemento de brida y la barra de suspensión; haga p
espiga de seguridad por el orificio pequeño del p
4. Apriete los tornillos de seguridad de la barra de suspensión con un destornillador plano.
NOTA: El ventilador se suministra con un cable de aprox. 1,70 metros de longitud por si se utilizara una barra
prolongación. Corte los cables de tal modo, que aprox. 5 cm sobresalgan por el extremo superior de la barra de suspensión. Es
facilitará y hará mas segura la posterior conexión eléctrica.
5. Haga pasar los cables por el elemento de bri
de suspensión hasta la parte superior del ventilador.
Conecte los cables (A) del motor del ventilador a los
cables (B) del elemento de brida, uniendo entre sí las dos
mitades de los haces de cables. (Alinear 2 muescas y 2
ranuras en el interior de los conectores –
acoplarse en una dirección). Fije el elemento de brida con
el interruptor “avance/marcha atrás” a la barra de
suspensión del ventilador apretando
el tornillo de fijación
situado en la parte superior del elemento de brida.
6. Haga pasar los cables por la tapa para el techo y
deslice la tapa por encima de la barra de suspensión
hasta la parte superior del elemento de brida. La fijación al
techo se hará más adelante.
7. Haga pasar los cables por la bola y deslice la bola
sobre la barra de suspensión del ventilador hasta el
orificio que se encuentra en el extremo de ésta.
Introduzca el pasador de la bola (que había retirado en el
paso 1), deslice la bo
la hacia arriba y apriete el tornillo de
fijación de la bola.
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
Antes de empezar con la instalación, controle si tiene a mano todas las piezas necesarias. Controle si la bols
suministrada contiene todas las piezas. Saque el motor del embalaje. Para no dañar las superficies de la carcasa, monte el mo
sobre una superficie blanda o utilice la espuma suministrada en elembalaje.
No apoye el motor de lado, ya que podría dañarlo.
INSTALACIÓN DEL SOPORTE PRINCIPAL
Con el fin de evitar descargas eléctricas, asegúrese de que el suministro eléctrico ha sido previamente desconectado. La inst
eléctrica deberá hacerse de acuerdo con la reglamentación vigente,
conectando el ventilador a tierra como precaución contra
Determine la viga del techo a la que se montará el ventilador. Asegúrese de que la
ubicación del ventilador cumple con las exigencias sobre las distancias mínimas
de la
sección de seguridad de la guía. Las vigas de madera deben estar en condiciones de
soportar una carga adicional de aprox. 16 kg.
2. Si no existe, monte primero una caja de fijación “homologada como soporte de un
uministradas con la caja de fijación. La caja de
fijación también debe soportar una carga mínima de aprox. 16 kg.)
3. Fije el soporte principal del ventilador a la caja de fijación mediante los dos tornillos
Montaje de la barra de suspensión con bola, de la tapa para el techo y el elemento de brida con el interruptor de "avance/mar
Retire la bola de la barra de suspensión aflo
jando el tornillo que se encuentra el la parte lateral de la bola. Deslice la bola hacia
abajo y sepárela de la barra de suspensión del ventilador.
2. Haga pasar los 3 cables por dentro de la barra de suspensión e introduzca el extremo de la barra de susp
brida con el interruptor “avance/marcha atrás”.
3. Introduzca el pasador para la barra de suspensión por los orificios del elemento de brida y la barra de suspensión; haga p
espiga de seguridad por el orificio pequeño del p
asador de la barra de suspensión para asegurarlo.
4. Apriete los tornillos de seguridad de la barra de suspensión con un destornillador plano.
NOTA: El ventilador se suministra con un cable de aprox. 1,70 metros de longitud por si se utilizara una barra
prolongación. Corte los cables de tal modo, que aprox. 5 cm sobresalgan por el extremo superior de la barra de suspensión. Es
facilitará y hará mas segura la posterior conexión eléctrica.
5. Haga pasar los cables por el elemento de bri
da con el interruptor “avance/marcha atrás” y deslice este último por encima de la barra
de suspensión hasta la parte superior del ventilador.
Conecte los cables (A) del motor del ventilador a los
cables (B) del elemento de brida, uniendo entre sí las dos
mitades de los haces de cables. (Alinear 2 muescas y 2
sólo pueden
acoplarse en una dirección). Fije el elemento de brida con
el interruptor “avance/marcha atrás” a la barra de
el tornillo de fijación
situado en la parte superior del elemento de brida.
6. Haga pasar los cables por la tapa para el techo y
deslice la tapa por encima de la barra de suspensión
hasta la parte superior del elemento de brida. La fijación al
7. Haga pasar los cables por la bola y deslice la bola
sobre la barra de suspensión del ventilador hasta el
orificio que se encuentra en el extremo de ésta.
Introduzca el pasador de la bola (que había retirado en el
la hacia arriba y apriete el tornillo de
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
Antes de empezar con la instalación, controle si tiene a mano todas las piezas necesarias. Controle si la bols
a
suministrada contiene todas las piezas. Saque el motor del embalaje. Para no dañar las superficies de la carcasa, monte el mo
tor
Con el fin de evitar descargas eléctricas, asegúrese de que el suministro eléctrico ha sido previamente desconectado. La inst
alación
conectando el ventilador a tierra como precaución contra
Montaje de la barra de suspensión con bola, de la tapa para el techo y el elemento de brida con el interruptor de "avance/mar
cha
jando el tornillo que se encuentra el la parte lateral de la bola. Deslice la bola hacia
2. Haga pasar los 3 cables por dentro de la barra de suspensión e introduzca el extremo de la barra de susp
ensión en el elemento de
3. Introduzca el pasador para la barra de suspensión por los orificios del elemento de brida y la barra de suspensión; haga p
asar la
asador de la barra de suspensión para asegurarlo.
NOTA: El ventilador se suministra con un cable de aprox. 1,70 metros de longitud por si se utilizara una barra
de suspensión de
prolongación. Corte los cables de tal modo, que aprox. 5 cm sobresalgan por el extremo superior de la barra de suspensión. Es
to
da con el interruptor “avance/marcha atrás” y deslice este último por encima de la barra

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
COLGAR EL VENTILADOR DEL TECHO:
1. Asegúrese de que el soporte principal del ventilador está correctamente asegurado, ya que a partir de ahora tendrá que soportar
todo el peso del ventilador.
2. Introduzca el conjunto ventilador/barra de suspensión con bola en la apertura del soporte principal del ventilador. La ranura de la
bola de suspensión debe encajar en el lazo que se encuentra
en el lado opuesto del soporte principal.
3. Conecte los cables (ver también capítulo “conexiones
eléctricas”). Ahora, el ventilador puede ser controlado por una
unidad de control de pared o por el control remoto
suministrado.
4. Deslice hacia arriba la tapa para el techo y fíjela al soporte
principal con los tornillos suministrados
DESPUÉS de haber completado todas las conexiones
eléctricas.
FIJACIÓN DE LAS ASPAS DEL VENTILADOR:
1. Introduzca las aspas en las ranuras que se encuentran al lado del motor y haga coincidir los orificios de las aspas con los del motor
(si los orificios no coinciden, el aspa está al revés).
2. Introduzca los tornillos de las aspas con sus respectivas arandelas de fibra en los orificios. NO APRIETE LOS TORNILLOS ANTES
DE HABER INTRODUCIDO AMBOS TORNILLOS. Haga lo mismo con las demás aspas.
3. Apriete los 10 tornillos de las aspas con la fuerza suficiente para asegurar una marcha tranquila y exenta de vibraciones del
ventilador.
COLOCACIÓN DE LA PANTALLA DE CRISTAL DE LA LÁMPARA
- Monte 2 bombillas E27 20w (CFL)
Enrosque hasta el fondo la pantalla de la lámpara, girándola hacia la derecha. No utilice demasiada fuerza, ya que la pantalla se
podría romper.
CONEXIONES ELÉCTRICAS (CONTROL REMOTO)
Generalidades
Instalación del ventilador utilizando el control remoto:
El receptor del control remoto, una vez montado en el interior de la tapa para el techo, restringe el movimiento de vaivén de la bola del
ventilador, limitando a 15 grados la inclinación máxima admisible.
Esto equivale a un “nivel de techo de 3/12”). Si se desea un nivel superior, se recomienda instalar una unidad de control de pared, tal
como se describe en las páginas anteriores.
Portalámparas

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
INFORMACIÓN GENERAL Y MODO DE EMPLEO
1. Ajuste del código:
Esta unidad tiene 16 diferentes combinaciones del código
Ajuste del código en el TRANSMISOR:
a.
Retire la tapa del compartimento de pilas. Pulse con firmeza sobre la flecha y deslice la tapa hacia fuera.
b.
Coloque los interruptores de código en las posicion
bolígrafo para mover los interruptores de una posició
c. Opción dimmer “D”(5)
: sólo para bombillas aptas para dimmer
d.
Vuelva a colocar la tapa del compartimiento de pilas del transmisor.
e.
Conecte el suministro eléctrico y mantenga pulsado el botón OFF, apuntando al ventilador, durante 5 a 60 segundos para
sincronizar el emisor y el receptor
2.
Instalación del receptor en el soporte principal del ventilador:
A. Normas de seguridad:
•
Advertencia: ¡Alto voltaje! ¡Desconecte el suministro eléctrico
su vivienda!
•
Conexiones eléctricas:Realice las siguientes conexiones, utilizando el bloque de terminales suministrado (Fig. 3).
CONNEXIONES SUMINISTRO
Conecte el cable de masa VERDE al
cable DESNUDO (masa)
Conecte el cable AZUL de la unidad de control al cable AZUL del suministro eléctrico
Conecte el cable MARRÓN de la unidad de control al cable MARRÓN del suministro eléctrico
CONEXIONES AL VENTILADOR
Conecte el cable AZUL de la unidad
de control al cab
Conecte el cable MARRÓN
de la unidad de control (MOTOR
Conecte el cable NARANJA
de la unidad de control (LIGHT) al cable NARANJA
Si los cables ti
enen diferentes colores o si usted no se siente capacitado para realizar las conexiones eléctricas por sí mismo,
encargue la instalación a un electricista autorizado
1
2
3
4
5
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
INFORMACIÓN GENERAL Y MODO DE EMPLEO
Esta unidad tiene 16 diferentes combinaciones del código
(4.)
. Para ajustar el código, proceda de la siguiente manera:
Retire la tapa del compartimento de pilas. Pulse con firmeza sobre la flecha y deslice la tapa hacia fuera.
Coloque los interruptores de código en las posicion
es deseadas con el ventilador apagado
. Utilice un destornillador pequeño o
bolígrafo para mover los interruptores de una posició
n a otra.
: sólo para bombillas aptas para dimmer
Vuelva a colocar la tapa del compartimiento de pilas del transmisor.
Conecte el suministro eléctrico y mantenga pulsado el botón OFF, apuntando al ventilador, durante 5 a 60 segundos para
Instalación del receptor en el soporte principal del ventilador:
Advertencia: ¡Alto voltaje! ¡Desconecte el suministro eléctrico
retirando los fusibles o desconectando en interruptor automático de
Conexiones eléctricas:Realice las siguientes conexiones, utilizando el bloque de terminales suministrado (Fig. 3).
cable DESNUDO (masa)
Conecte el cable AZUL de la unidad de control al cable AZUL del suministro eléctrico
.
Conecte el cable MARRÓN de la unidad de control al cable MARRÓN del suministro eléctrico
de control al cab
le AZUL del ventilador.
de la unidad de control (MOTOR
L) al cable MARRÓN del ventilador
de la unidad de control (LIGHT) al cable NARANJA
o ROJO
del ventilador (lámpara).
enen diferentes colores o si usted no se siente capacitado para realizar las conexiones eléctricas por sí mismo,
encargue la instalación a un electricista autorizado
.
Con la opción dimmer conectada, utilizar sólo
bombillas aptas para dimmer
Naranja (luz)
Marrón
(L)
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
. Para ajustar el código, proceda de la siguiente manera:
Retire la tapa del compartimento de pilas. Pulse con firmeza sobre la flecha y deslice la tapa hacia fuera.
. Utilice un destornillador pequeño o
Conecte el suministro eléctrico y mantenga pulsado el botón OFF, apuntando al ventilador, durante 5 a 60 segundos para
retirando los fusibles o desconectando en interruptor automático de
Conexiones eléctricas:Realice las siguientes conexiones, utilizando el bloque de terminales suministrado (Fig. 3).
Conecte el cable MARRÓN de la unidad de control al cable MARRÓN del suministro eléctrico
L) al cable MARRÓN del ventilador
.
del ventilador (lámpara).
enen diferentes colores o si usted no se siente capacitado para realizar las conexiones eléctricas por sí mismo,
Con la opción dimmer conectada, utilizar sólo
bombillas aptas para dimmer

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
3.
Coloque todos los cables empalmados en la caja
4.
Introduzca el receptor en el soporte principal (Fig. 4) y baje la antena por el lado del soporte principal del ventilador
5.
Vuelva a fijar la tapa para el techo en el soporte principal del ventilador.
6. Puesta en servicio del transmisor:
A. Coloque una batería de SF22
9 voltios
ventilador durante periodos de tiempo prolongados.
B.
No exponga el transmisor a temperaturas o humedad excesivas.
C. Esta unidad de cont
rol remoto admite hasta 16 diferentes combinaciones codificadas para evitar interferencias con otras
unidades con control remoto, como dispositivos de apertura de puertas de garajes, alarmas de vehículos o sistemas de
alarma. En el caso de que la lámpara d
simplemente modifique el código del transmisor
BOTONES DE MANDO DEL TRANSMISOR
1-
HI = velocidad máxima del ventilador
MED = velocidad media del ventilador
LOW = velocidad mínima del ventilador
2-
OFF= encendido / apagado
3-
LIGHT= luz on/off, dimmer
Con bombillas no dimeables: enciende y apaga la luz
Con bombillas dimeables: ajuste de la intensidad y apagado de la lámpara del ventilador.
•
La lámpara del ventilador puede ser controlada pulsando el botón correspondiente. Mantenga pulsado este botón para aumentar
o disminuir la intensidad de la l
uz. Pulse
•
Si mantiene pulsado el botón durante más de un segundo, la luz se atenúa y varía cíclicamente de atenuada a brillante y
viceversa.
4-
CÓDIGOS
5-
DIMMER
NOTA:
1
2
3
4
5
x
FAN
1
2
3
OFF
FAN
1
2
3
OFF
LIGHT
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
Coloque todos los cables empalmados en la caja
de conexiones.
Introduzca el receptor en el soporte principal (Fig. 4) y baje la antena por el lado del soporte principal del ventilador
Vuelva a fijar la tapa para el techo en el soporte principal del ventilador.
9 voltios
(no incluida). Para evitar que el receptor se dañe, retire la batería cuando no utilice el
ventilador durante periodos de tiempo prolongados.
No exponga el transmisor a temperaturas o humedad excesivas.
rol remoto admite hasta 16 diferentes combinaciones codificadas para evitar interferencias con otras
unidades con control remoto, como dispositivos de apertura de puertas de garajes, alarmas de vehículos o sistemas de
alarma. En el caso de que la lámpara d
el ventilador se encendiera y apagara sin haber accionado el control remoto,
simplemente modifique el código del transmisor
.
BOTONES DE MANDO DEL TRANSMISOR
:
HI = velocidad máxima del ventilador
MED = velocidad media del ventilador
LOW = velocidad mínima del ventilador
OFF= encendido / apagado
LIGHT= luz on/off, dimmer
Con bombillas no dimeables: enciende y apaga la luz
Con bombillas dimeables: ajuste de la intensidad y apagado de la lámpara del ventilador.
La lámpara del ventilador puede ser controlada pulsando el botón correspondiente. Mantenga pulsado este botón para aumentar
uz. Pulse
brevemente este botón para apagar y encender la luz.
Si mantiene pulsado el botón durante más de un segundo, la luz se atenúa y varía cíclicamente de atenuada a brillante y
CÓDIGOS
DIMMER
No utilice ningún regulador de pared u otro sistema que tenga
dimmer, podría dañar su control remoto.
Con la opción dimmer conectada,
utilizar
bombillas aptas para dimmer
LIGHT
DIMMER
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
Introduzca el receptor en el soporte principal (Fig. 4) y baje la antena por el lado del soporte principal del ventilador
.
(no incluida). Para evitar que el receptor se dañe, retire la batería cuando no utilice el
rol remoto admite hasta 16 diferentes combinaciones codificadas para evitar interferencias con otras
unidades con control remoto, como dispositivos de apertura de puertas de garajes, alarmas de vehículos o sistemas de
el ventilador se encendiera y apagara sin haber accionado el control remoto,
Con bombillas dimeables: ajuste de la intensidad y apagado de la lámpara del ventilador.
La lámpara del ventilador puede ser controlada pulsando el botón correspondiente. Mantenga pulsado este botón para aumentar
brevemente este botón para apagar y encender la luz.
Si mantiene pulsado el botón durante más de un segundo, la luz se atenúa y varía cíclicamente de atenuada a brillante y
No utilice ningún regulador de pared u otro sistema que tenga
dimmer, podría dañar su control remoto.
utilizar
sólo

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
Este tipo de regulador de pared permite desconectar el ventilador del suministro durante las
FUNCIONAMIENTO:
1. El ventilador puede ser manejado mediante un control remoto (si hay uno instalado), pudiendo elegir entre tres diferentes
velocidades. También puede ajustar la intensidad de la luz mediante un
nivel que había antes de ser apagada (para el manejo del transmisor con control remoto, por favor consulte la página 8).
2. Si en lugar de un control remoto inalámbrico se utiliza un control ins
suministradas con el control de pared. La mayoría permiten elegir entre tres velocidades y ajustar la intensidad de la luz.
El interruptor situado en la parte superior del ventilador permite cambia
que este interruptor no se encuentra bloqueado entre las posiciones “avance” y “marcha atrás”.
IMPORTANTE:
Para evitar que el motor del ventilador se dañe al modificar el sentido de giro, el
de que las aspas se hayan parado completamente.
CUIDADOS Y LIMPIEZA
El único mantenimiento que exige su nuevo ventilador de techo es una limpieza periódica. Para no rallar las superficies del v
utilice exc
lusivamente un cepillo blando o un paño exento de fibras. NO UTILICE AGUA, ya que podría dañar el motor o las aspas de
madera y/o recibir una descarga eléctrica.
NOTA: Para prevenir ruidos procedentes del ventilador, controle periódicamente si los tornill
apretados. Esto es especialmente importante en zonas climáticas con temperaturas y humedad relativa elevadas en los ventilado
con las aspas pintadas o muy brillantes.
NOTA: Al sacar el polvo, tenga cuidado de que las
mismas.
Si constatara cualquier anomalía en el funcionamiento de su ventilador, proceda de la siguiente manera:
REPARACIÓN DE FALLOS
¡ATENCIÓN! Desconecte la alimentación eléctrica del ventilador antes de
1.
El ventilador no se pone en marcha: controle los interruptores principales y secundarios y/o los fusibles. Controle los cable
alimentación del ventilador. Asegúrese de que el interruptor “Avance/m
encuentra entre las dos posiciones..
2. El ventilador hace ruido: controle si todos los tornillos de a caja del motor están correctamente apretados (¡pero no exce
Asegúrese de que l
os tornillos de fijación de las aspas están correctamente apretados. Si el ventilador tiene iluminación, controle si
la(s) pantalla(s) de cristal y la(s) bombilla(s) de la(s) lámpara(s) están correctamente apretadas. Controle también si el ve
está
correctamente fijado al gancho del techo y no produce vibraciones en el mismo.
3. Si el ventilador vibra: controle si todas las aspas están correctamente atornilladas al motor. Asegúrese de que la luz y s
accesorios están firmemente fijados. Una pequeña
vibraciones del ventilador. Si las distancias entre los extremos de las aspas no son iguales, afloje uno a uno los tornillos
motor
y ajuste las aspas de tal modo, que las distancias entre sus respectivos extremos sea igual. Un intercambio de aspas
adyacentes puede redistribuir las masas y mejorar el funcionamiento del ventilador.
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
Si va a utilizar el control remoto donde haya instalado un regulador de pared cómo los
mostrados anteriormente, sustitúyalo por uno sólo tenga ON/OFF
Este tipo de regulador de pared permite desconectar el ventilador del suministro durante las
operaciones de limpieza y mantenimiento
1. El ventilador puede ser manejado mediante un control remoto (si hay uno instalado), pudiendo elegir entre tres diferentes
velocidades. También puede ajustar la intensidad de la luz mediante un
dimmer, que ajusta automáticamente la intensidad de la luz al
nivel que había antes de ser apagada (para el manejo del transmisor con control remoto, por favor consulte la página 8).
2. Si en lugar de un control remoto inalámbrico se utiliza un control ins
talado en la pared, consultar las instrucciones de manejo
suministradas con el control de pared. La mayoría permiten elegir entre tres velocidades y ajustar la intensidad de la luz.
El interruptor situado en la parte superior del ventilador permite cambia
r el sentido de giro de las aspas del ventilador. Asegúrese de
que este interruptor no se encuentra bloqueado entre las posiciones “avance” y “marcha atrás”.
Para evitar que el motor del ventilador se dañe al modificar el sentido de giro, el
interruptor no debe ser activado antes
de que las aspas se hayan parado completamente.
El único mantenimiento que exige su nuevo ventilador de techo es una limpieza periódica. Para no rallar las superficies del v
lusivamente un cepillo blando o un paño exento de fibras. NO UTILICE AGUA, ya que podría dañar el motor o las aspas de
NOTA: Para prevenir ruidos procedentes del ventilador, controle periódicamente si los tornill
os de las aspas están correctamente
apretados. Esto es especialmente importante en zonas climáticas con temperaturas y humedad relativa elevadas en los ventilado
NOTA: Al sacar el polvo, tenga cuidado de que las
aspas no se doblen: no aplique presión sobre las
Si constatara cualquier anomalía en el funcionamiento de su ventilador, proceda de la siguiente manera:
¡ATENCIÓN! Desconecte la alimentación eléctrica del ventilador antes de
realizar cualquiera de las siguientes operaciones.
El ventilador no se pone en marcha: controle los interruptores principales y secundarios y/o los fusibles. Controle los cable
alimentación del ventilador. Asegúrese de que el interruptor “Avance/m
archa atrás” está en una u otra posición, es decir, que no se
2. El ventilador hace ruido: controle si todos los tornillos de a caja del motor están correctamente apretados (¡pero no exce
os tornillos de fijación de las aspas están correctamente apretados. Si el ventilador tiene iluminación, controle si
la(s) pantalla(s) de cristal y la(s) bombilla(s) de la(s) lámpara(s) están correctamente apretadas. Controle también si el ve
correctamente fijado al gancho del techo y no produce vibraciones en el mismo.
3. Si el ventilador vibra: controle si todas las aspas están correctamente atornilladas al motor. Asegúrese de que la luz y s
accesorios están firmemente fijados. Una pequeña
desviación de la distancia entre los extremos de las diferentes aspas puede causar
vibraciones del ventilador. Si las distancias entre los extremos de las aspas no son iguales, afloje uno a uno los tornillos
y ajuste las aspas de tal modo, que las distancias entre sus respectivos extremos sea igual. Un intercambio de aspas
adyacentes puede redistribuir las masas y mejorar el funcionamiento del ventilador.
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
Si va a utilizar el control remoto donde haya instalado un regulador de pared cómo los
mostrados anteriormente, sustitúyalo por uno sólo tenga ON/OFF
Este tipo de regulador de pared permite desconectar el ventilador del suministro durante las
1. El ventilador puede ser manejado mediante un control remoto (si hay uno instalado), pudiendo elegir entre tres diferentes
dimmer, que ajusta automáticamente la intensidad de la luz al
nivel que había antes de ser apagada (para el manejo del transmisor con control remoto, por favor consulte la página 8).
talado en la pared, consultar las instrucciones de manejo
suministradas con el control de pared. La mayoría permiten elegir entre tres velocidades y ajustar la intensidad de la luz.
r el sentido de giro de las aspas del ventilador. Asegúrese de
interruptor no debe ser activado antes
El único mantenimiento que exige su nuevo ventilador de techo es una limpieza periódica. Para no rallar las superficies del v
entilador,
lusivamente un cepillo blando o un paño exento de fibras. NO UTILICE AGUA, ya que podría dañar el motor o las aspas de
os de las aspas están correctamente
apretados. Esto es especialmente importante en zonas climáticas con temperaturas y humedad relativa elevadas en los ventilado
res
aspas no se doblen: no aplique presión sobre las
Si constatara cualquier anomalía en el funcionamiento de su ventilador, proceda de la siguiente manera:
realizar cualquiera de las siguientes operaciones.
El ventilador no se pone en marcha: controle los interruptores principales y secundarios y/o los fusibles. Controle los cable
s de
archa atrás” está en una u otra posición, es decir, que no se
2. El ventilador hace ruido: controle si todos los tornillos de a caja del motor están correctamente apretados (¡pero no exce
sivamente!).
os tornillos de fijación de las aspas están correctamente apretados. Si el ventilador tiene iluminación, controle si
la(s) pantalla(s) de cristal y la(s) bombilla(s) de la(s) lámpara(s) están correctamente apretadas. Controle también si el ve
ntilador
3. Si el ventilador vibra: controle si todas las aspas están correctamente atornilladas al motor. Asegúrese de que la luz y s
us
desviación de la distancia entre los extremos de las diferentes aspas puede causar
vibraciones del ventilador. Si las distancias entre los extremos de las aspas no son iguales, afloje uno a uno los tornillos
de fijación al
y ajuste las aspas de tal modo, que las distancias entre sus respectivos extremos sea igual. Un intercambio de aspas

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
CAUTIONS ● ENGLISH ●
GENERAL INSTALLATION AND OPERATION INSTRUCTIONS
IMPORTANT SAFEGUARDS:
1- To ensure the success of the installation, be sure to read the instructions and review the diagrams thoroughly before beginning.
2- To avoid possible electric shock, be sure electricity is turned off at the main power box before wiring. All electrical connections must
be made in accordance with local codes, ordinances and/or the National Electric Code. If you are unfamiliar with the methods of
installing electrical wiring and products, secure the services of a qualified and licensed electrician as well as someone who can check
the strength of the supportive ceiling members and make the proper installation(s) and connections.
3- Make sure that your installation site will not allow rotating fan blades to come in contact with any object. Blades should be at least 7
feet from floor when fan is operating.
4- If possible, mount ceiling fan on a ceiling joist – the joist must be able to support the motion and weight of the moving fan. If the fan
will be mounted on a ceiling outlet box, a 4´ x 2-1/8´deep METAL octagon box is required, one UL listed as “suitable for fan support”.
The box must not be able to twist or work loose. DO NOT USE PLASTIC BOXES.
Installation on a concrete ceiling should be performed by qualified personnel.
5- Blades should be attached after motor housing is hung and in place. To protect its finish fan motor housing should be kept in carton
until ready to be installed. If you are installing more than one ceiling fan, make sure that you do not mix fan blade sets.
6- After making electrical connections spliced conductors should be turned upward and pushed carefully up into outlet box. The wire
should be spread apart with the grounded conductor and the equipment-grounding conductor on one side of the outlet box, and the hot
wire to the other side.
7- Electrical diagrams are for reference only. Light kits that are not packed with the fan should be UL listed and should be installed per
the light kit’s installation instructions.
8- After fan is completely installed, check to make sure that all connections are secure to prevent fan from falling and/or causing
damage or injury.
9- The fan can be made to work immediately after installation, the bearings are adequately charged with grease so that, under normal
conditions, further lubrication should not be necessary.
10- The fan must be turned off and stopped before reversing fans direction.
IMPORTANT SAFETY PRECAUTIONS
Thank you for choosing a FARO Ceiling Fan. You have chosen the best! Your new ceiling fan has been designed to provide many
years of service and enjoyment.
WARNINGS:
• Disconnect power by removing fuse or turning off circuit breaker before installing the fan and/or optional lighting.
• To reduce the risk of fire, electrical shock, or personal injury, mount only to an outlet box marked “acceptable for fan support”.
• If you choose a wall control, use an appropriate speed control device designed for use with ceiling fans to reduce the risk of fire,
electrical shock, or personal injury. DO NOT USE A SIMPLE INCANDESCENT LIGHT DIMMER OR SOLID-STATE SPEED CONTROL
DEVICE.
• To reduce the risk of personal injury, do not blend the blade brackets when installing them, balancing the blades or cleaning the fan.
Do not insert any object(s) between rotating ban blades.
NOTE:
The important precautions, safeguards and instructions appearing in this manual are not meant to cover all possible conditions and
situations that may occur. It must be understood that common sense, caution and carefulness are factors which cannot be built into this
product. These factors must be supplied by the person(s) installing, caring for and operating the unit.

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
TOOLS AND MATEIALS REQUIRED
• Screw driver.
• Blade screw driver.
• Wrench or pliers.
• Step ladder.
• Wire cutter.
• Wiring supplies as required by
• electrical code
UNPACKIING YOUR FAN
A- Unpack your fan and check the contents. Do not discard the carton. If warranty replacement or repair is ever necessary, the fan
should be returned in original packaging. Remove all parts and hardware. Do not lay motor housing on its side- the decorative housing
may become bent or damaged.
B- Examine all parts. You should have the following:
1- Mounting bracket.
2- Downrod/ball assembly.
3- Ceiling canopy.
4- Fan housing with motor and built-in light.
5- Set of blades.
6- Collar cover w/reverse switch and wiring harness.
7- Parts pack containing
a- Blades attachment hardware (screws with washers for each blade)
b- Mounting bracket hardware (wire nuts, wood screws, outlet box screws/washers)
8- Glass shade.
Remote control transmitter and receiver is included. Fan can also be operated from wall mounted fan/light control instead of remote
control if desired.
PART SUPPLIED

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
PREPARATION:
Verify you have all parts before beginning the installation. Check foam insert closely for missing
avoid damage to finish, assemble motor on soft padded surface or use
Do not lay fan on its side as this could result in shifting of motor in decorative enclosure.
INSTALLING THE MOUNTING BRACKET:
Caution:
To avoid possible electrical shock, be sure electricity is turned off at the main power
box before writing. All
wiring must be in accordance with National and Local Electrical
Codes and the ceiling fan must be
grounded as a pre
shock.
1-
Locate ceiling joist where fan is to be mounted, being sure location agrees with the
requirements in the minimum clearance safeguards section of the guide. Wood joist
must be sound and of adequate size to suppor
2-
If not already present, mount a UL listed outlet box marked “suitable for fan support”
following the
instructions provided with the outlet box. The outlet box must be able to support a
minimum of 35 Ibs.
3-Attach hanger bracket to out
let box using 2 machine screws provided with the outlet
box(Fig.1)
INSTALLING THE FAN
ATTACHING DOWNROD, CANOPY AND COLLAR COVER (FIG.2)
1. Remove ball from downrod by loosening
set screw in the side of the ball. Slide ball
down and remove ball pin; remove ball.
2. Feed the 3 wires from top of fan through
either end of downrod and set end of
downrod into mounting collar.
3. Insert downrod pin through holes in
mounting collar and downrod; slip cotter pin
through small hole in end of downrod pin in
place.
4- Tighten security screws against downrod
using a large flat blade screwdriver to
ensure a tight fit against downrod.
NOTE: Fan has 6 feet of hook-up wire in
case you are using an extension downrod.
Wires can be cut so only 8 inches or so
extend beyond the top of the downrod to
make the electrical connections easier and
safer.
5- Feed wires through collar cover and slide
collar cover over downrod to top of fan.
Connect wires (A) from top of fan to wires
(B) in collar cover by snapping two halves of
wiring harness together. ( Align 2 ridges and
grooves inside connectors- they wil
l only snap together one way.) Secure collar cover to downrod with set screw on top edge of collar
cover.
6-
Feed wires through canopy and slide canopy over downrod to lay on top of collar cover. It will be attached to ceiling later.
7- Feed wires throught
ball and slide ball over downrod, past hole in end of downrod. Insert ball pin (removed in Step 1), slide ball up
and tighten ball’s set screw to secure ball in place.
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
Verify you have all parts before beginning the installation. Check foam insert closely for missing
parts.
avoid damage to finish, assemble motor on soft padded surface or use
the original foam inset in motor box.
Do not lay fan on its side as this could result in shifting of motor in decorative enclosure.
To avoid possible electrical shock, be sure electricity is turned off at the main power
wiring must be in accordance with National and Local Electrical
grounded as a pre
caution against possible electric
Locate ceiling joist where fan is to be mounted, being sure location agrees with the
requirements in the minimum clearance safeguards section of the guide. Wood joist
must be sound and of adequate size to suppor
t a 35- Ib load.
If not already present, mount a UL listed outlet box marked “suitable for fan support”
instructions provided with the outlet box. The outlet box must be able to support a
let box using 2 machine screws provided with the outlet
ATTACHING DOWNROD, CANOPY AND COLLAR COVER (FIG.2)
l only snap together one way.) Secure collar cover to downrod with set screw on top edge of collar
Feed wires through canopy and slide canopy over downrod to lay on top of collar cover. It will be attached to ceiling later.
ball and slide ball over downrod, past hole in end of downrod. Insert ball pin (removed in Step 1), slide ball up
and tighten ball’s set screw to secure ball in place.
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
parts.
Remove motor from packing. To
the original foam inset in motor box.
l only snap together one way.) Secure collar cover to downrod with set screw on top edge of collar
Feed wires through canopy and slide canopy over downrod to lay on top of collar cover. It will be attached to ceiling later.
ball and slide ball over downrod, past hole in end of downrod. Insert ball pin (removed in Step 1), slide ball up

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
INSTALLING THE FAN
HANGING THE FAN
1. Be sure your mounting bracket
is secure. The entire weight of the
fan will now be hanging from it.
2. Lift fan /downrod/ball assembly/
into hanger bracket opening.
NOTE: the tab opposite hanger
bracket opening should fit into slot
on ball (fig. 3)
3. Make wire connections, (refer
to section titled “electrical
connections”. Fan can be
operated by a fan wall control OR
by the supplied remote control.
4. Slide canopy up and fasten to
hanger bracket with screws
provided AFTER all electrical connections are complete.
ATTACHING THE BLADES
1. Insert blades thought slots in side of fan motor and align blade holes with holes in motor. (If holes do not align, then blade is upside
down).
2. Start blade screws with fiber washer into each hole. DO NOT TIGHTEN UNTIL BOTH SCREWS ARE STARTED. Repeat for
remaining blades.
3. Tighten all 10 blades screws evenly and securely to ensure quiet, wobble-free operation of your fan.
ATTACHING THE GLASS
ELECTRICAL CONNECTIONS
GENERAL INFORMATION
Instaling fan using the remote control:
The remote control's receiver, when installed inside the fan's canopy, will restrict the full tilting movement of the mounting ball therefore
limiting the maximum ceiling slope allowable lo 15 degrees. This is equivalent to a “3/12 ceiling pitch. If greater pitch is needed it is
recommended that wall control installation method shown on previous page be used.
INFORMATlON AND OPERATING INSTRUCTlONS
1. Setting the code:
This unit has 16 different code combinations, to set the code perform these steps:
A. Setting the code on the TRANSMITTER:
a. Remove battery cover. Press firmly and slide battery cover off.
b. Slide code switches to your choice position. Use a small screwdriver or ball point pen to slide each switch firmly up or down.
c. push “D” for dimmer option.
d. put the battery cover on
e. Turn fan power on, press and hold OFF button in front of remote for 5 seconds within 60 seconds of powering fan in order to
synchronize with the fan.
Put 2 bulbs E27 20w (CFL)

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
2. Installing receiver in mounting Bracket:
A. Safety
.Warning: High Voltage: Disconnect source
of electrical power by removing fuse or switching off circuit
B. Electrical connections:
Make connections as follows, using the terminal block supplied
CONNECTIONS OF SUPLY
Connect green
ground wire to BARE (ground)
Connect blue control unit wire
to; blue supply wire. LN
Connect
brown control unit wire to brown supply wire.
CONEXIONES HACIA EL MOTOR
Connect blue control unit
wire (MOTOR N) to blu
Connect brown control u
nit wire (MOTOR L) to brown fan wire.
Connect
black orange unit wire(for LIGHT) to orange or red fan wire. (light
If wires are different in colour, or you do not feel confident in wiring your fan yourself, have this unit installed by a qua
electrician
1
2
3
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
A. Safety
precautions:
of electrical power by removing fuse or switching off circuit
Make connections as follows, using the terminal block supplied
(Fig. 3).
ground wire to BARE (ground)
wire.
to; blue supply wire. LN
brown control unit wire to brown supply wire.
wire (MOTOR N) to blu
e fan wire.
nit wire (MOTOR L) to brown fan wire.
black orange unit wire(for LIGHT) to orange or red fan wire. (light
)
If wires are different in colour, or you do not feel confident in wiring your fan yourself, have this unit installed by a qua
with
dimmer option
orange
(light)
brown
(L)
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
of electrical power by removing fuse or switching off circuit
breaker.
If wires are different in colour, or you do not feel confident in wiring your fan yourself, have this unit installed by a qua
lified licensed
dimmer option
on ONLY use bulbs adapted for it

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
3 Push all connected wires up into junction box.
4. Slide the receiver in the mounting braked (fig. 4) and extend antenna along side mounting braked.
5. Reinstall the canopy on the mounting bra
ck
6. Operating transmitter:
A. Install SF22 9 volt battery
(not incl.) to prevent damage to transmitter, remove the battery if not use for long periods of time.
B. Store the transmitter away from excess hat or humidity.
C. This remote control unit is equipped with 16 code combinations to
such as garage door openers, car alarms or security systems. If you find that your fan and light kit go on and off without us
your remote control, simply change the combination code in your tra
OPERATIONS BUTTONS ON THE TRANSMITTER:
1-
HI: for fan high speed
MED: for fan medium speed
LOW: for fan low speed
2- OFF –
on/off
3- LIGHT
for light brightness and off
Switch code setting labeled to “D” for dimming light function.
dimmer
Con bombillas no dimeables
•
The light function is controlled by pressing the light button. Hold button down to in
quickly to turn light off or on.
•
Keep pressing the button for more than one second, the light becomes dimmer and varies cyclically from dim t bright and
back again.
Switch code setting labeled to “X” for no
4- CODES
5-
DIMMER
1
2
3
4
5
X
with dimmer option on ONLY
use
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
3 Push all connected wires up into junction box.
4. Slide the receiver in the mounting braked (fig. 4) and extend antenna along side mounting braked.
ck
et.
(not incl.) to prevent damage to transmitter, remove the battery if not use for long periods of time.
B. Store the transmitter away from excess hat or humidity.
C. This remote control unit is equipped with 16 code combinations to
prevent possible interference from or to other remote units
such as garage door openers, car alarms or security systems. If you find that your fan and light kit go on and off without us
your remote control, simply change the combination code in your tra
nsmitter and receiver.
OPERATIONS BUTTONS ON THE TRANSMITTER:
HI: for fan high speed
MED: for fan medium speed
LOW: for fan low speed
on/off
for light brightness and off
(dimmer)
Switch code setting labeled to “D” for dimming light function.
Con bombillas no dimeables
: enciende y apaga la luz
The light function is controlled by pressing the light button. Hold button down to in
crease or decrease light. Tap button
Keep pressing the button for more than one second, the light becomes dimmer and varies cyclically from dim t bright and
Switch code setting labeled to “X” for no
n- dimming light f
unction: with non dimmable bulbs.
DIMMER
use
bulbs adapted for it
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
4. Slide the receiver in the mounting braked (fig. 4) and extend antenna along side mounting braked.
(not incl.) to prevent damage to transmitter, remove the battery if not use for long periods of time.
prevent possible interference from or to other remote units
such as garage door openers, car alarms or security systems. If you find that your fan and light kit go on and off without us
ing
Switch code setting labeled to “D” for dimming light function.
Use it with bulbs adapted for
crease or decrease light. Tap button
Keep pressing the button for more than one second, the light becomes dimmer and varies cyclically from dim t bright and
unction: with non dimmable bulbs.

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
NOTE:
OPERATION
1.
Your fan can be operated from the remote control (if installed), giving you the three speed choices and full
auto return to the brightness level last set before the light was turned off.
2. if using a wall mounted control instead of the wireless remote control, follow the operation
Most are 3 speed with light dimmer.
The slide switch on the top of the fan housing controls forward or reverse rotation. Make sure switch is not
reverse position.
IMPORTANT: to prevent damage for fan motor when changing direction of rotation,
stopped moving completely before attempting to change direction.
CARE AND CLEANING
Periodic cleaning of your new ceiling fan is about the only maintenance that is needed. Only use a soft
scratching the finish. NO NOT use water when cleaning your ceiling fan. It
the possibility of electrical shock.
NOTE: periodically it may be necessary to re
-
especially true in climates with broad temperature and humidity ranges and the
the blades, you must support the blade to prevent
If you experience any flaws in the operation of your fan, please check the following points:
TROUBLESHOOTING IN CASE OF DIFFICULTY
CAUTION: Switch off the power supply before carrying out any of these checks.
1. If will
not start: Check main and branch circuit breakers and/or fuses. Check line wire connections
switch is set to one or the other position, not stuck in between
2. If the fan is noisy: Check and make sure that all screws in m
securing blades to the motor are tight. Check all glassware is finger
Check that the canopy is firmly
attached to ha
3. If fan wobbles: Check all blades are firmly screwed into motor. Check to make sure that light is
and shades are fastened properly. Wobble can also result
measurements from blade
tip to blade tip are not equal, loosen screws connecting blade to motor one at a time and adjust
distance are equal. Interchanging adjacent blades may re
FAN
1
2
3
OFF
FAN
1
2
3
OFF
LIGHT
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA
/ Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ /
ИНСТРУКЦИИ ПО ТЕХНИКЕ
DO NOT use the above Fan Wall Controls or any other ones
that have speed adjustment / light dimmer function with the
Fan that has Remote Control device to avoid damage to the
Remote.
If the Remote Control device is to be installed in an area with the above Wa
Fan
Controls, PLEASE Replace with the Double pole ON/OFF switch shown below:
A double pole wall switch must be included in the wiring installation. The double pol
switch allows disconnect the remote controller from the mains 240VAC
power during
maintenance and cleaning of the ceiling fan
Your fan can be operated from the remote control (if installed), giving you the three speed choices and full
auto return to the brightness level last set before the light was turned off.
2. if using a wall mounted control instead of the wireless remote control, follow the operation
directions supplied with the wall control.
The slide switch on the top of the fan housing controls forward or reverse rotation. Make sure switch is not
IMPORTANT: to prevent damage for fan motor when changing direction of rotation,
please be sure that fan
stopped moving completely before attempting to change direction.
Periodic cleaning of your new ceiling fan is about the only maintenance that is needed. Only use a soft
scratching the finish. NO NOT use water when cleaning your ceiling fan. It
could damage the motor or the wood blades, and/or create
-
tighten blade screws to prev
ent clicking or humming sound
especially true in climates with broad temperature and humidity ranges and the
fans with painted or high gloss blades. When dusting
the blades, you must support the blade to prevent
bending no pressur
e should be applied to the blades.
If you experience any flaws in the operation of your fan, please check the following points:
TROUBLESHOOTING IN CASE OF DIFFICULTY
CAUTION: Switch off the power supply before carrying out any of these checks.
not start: Check main and branch circuit breakers and/or fuses. Check line wire connections
switch is set to one or the other position, not stuck in between
2. If the fan is noisy: Check and make sure that all screws in m
otor housing are snug (but not over
tight). Check that the screws
securing blades to the motor are tight. Check all glassware is finger
tight and that bulb are well held in the sockets, if a light kit is used.
attached to ha
nging bracket and not vibrating against ceiling.
3. If fan wobbles: Check all blades are firmly screwed into motor. Check to make sure that light is
firmly attached and that all glassware
and shades are fastened properly. Wobble can also result
for even th
e smallest deviations in distance for blade tip to blade tip, if
tip to blade tip are not equal, loosen screws connecting blade to motor one at a time and adjust
distance are equal. Interchanging adjacent blades may re
distribute mass and result
in smoother operation.
LIGHT
DIMMER
INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
ТЕХНИКЕ БЕЗОПАСНОСТИ
DO NOT use the above Fan Wall Controls or any other ones
that have speed adjustment / light dimmer function with the
Fan that has Remote Control device to avoid damage to the
If the Remote Control device is to be installed in an area with the above Wa
ll Manual
Controls, PLEASE Replace with the Double pole ON/OFF switch shown below:
A double pole wall switch must be included in the wiring installation. The double pol
e
switch allows disconnect the remote controller from the mains 240VAC
maintenance and cleaning of the ceiling fan
Your fan can be operated from the remote control (if installed), giving you the three speed choices and full
dimming light control with
directions supplied with the wall control.
The slide switch on the top of the fan housing controls forward or reverse rotation. Make sure switch is not
stuck between forward and
please be sure that fan
is off and blades have
Periodic cleaning of your new ceiling fan is about the only maintenance that is needed. Only use a soft
brush or lint free cloth to avoid
could damage the motor or the wood blades, and/or create
ent clicking or humming sound
during operation. This is
fans with painted or high gloss blades. When dusting
e should be applied to the blades.
not start: Check main and branch circuit breakers and/or fuses. Check line wire connections
to fan. Make sure forward/reverse
tight). Check that the screws
tight and that bulb are well held in the sockets, if a light kit is used.
firmly attached and that all glassware
e smallest deviations in distance for blade tip to blade tip, if
tip to blade tip are not equal, loosen screws connecting blade to motor one at a time and adjust
blade so that
in smoother operation.

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
PRÉCAUTIONS ● FRANÇAIS ●
INSTALLATION GENERALE & MODE D’EMPLOI
VENTILATEURS DE PLAFOND
MISES EN GARDE IMPORTANTES :
1. Pour assurer une pose optimale, veuillez lire attentivement le mode d’emploi et consulter les graphiques avant de commencer.
2. Pour éviter une électrocution éventuelle, vérifiez que le courant électrique est coupé au niveau du boîtier disjoncteur avant le
câblage. Tous les raccordements électriques doivent être effectués selon les codes et les normes locales et/ou le Code Electrique
National. Si vous ne vous sentez pas à l’aise avec les méthodes d’installation de câblage et de produits électriques, demandez les
services d’un électricien qualifié et agréé ainsi qu’une personne qui peut vérifier la résistance des éléments de soutien du plafond et
réaliser l’installation(s) et les raccordements appropriés.
3. Vérifiez que l’emplacement destiné à la pose a un dégagement suffisant pour que les pales du ventilateur ne rentrent pas en contact
avec un objet. Les pales doivent être à une distance minimale de 2 mètres du sol lorsqu’il est en fonctionnement.
4. Si possible, montez le ventilateur de plafond sur une solive qui doit pouvoir supporter le mouvement et le poids du ventilateur en
fonctionnement. Si le ventilateur est monté sur un boîtier extérieur octogonal de 10 cm x 8 cm (environ) en METAL approuvé par l’UL et
figurant sur la liste des ‘supports adaptés aux ventilateurs’. Ce boîtier et ses éléments de soutien doivent pouvoir supporter le poids en
mouvement du ventilateur (environ 16 kg). Le boîtier ne doit pas pivoter ou se desserrer. NE PAS UTILISER DE BOITIER EN
PLASTIQUE. L’installation sur un plafond en béton doit être effectuée par du personnel qualifié.
5. Les pales seront fixées une fois que le boîtier du moteur aura été suspendu et mis en place. Afin de protéger la finition du boîtier du
moteur, il doit être conservé dans son carton d’emballage jusqu’au moment de son installation. Si vous installez plus d’un ventilateur,
vérifiez que vous ne mélangez pas les ventilateurs entre eux.
6. Après avoir opéré les raccordements électriques, les conducteurs de mise à la terre épissés doivent être tournés vers le haut et
insérés soigneusement dans la boîte de prise de courant.
7. Les diagrammes électriques sont indiqués à titre de référence uniquement. Les kits d’éclairage qui ne sont pas livrés avec le
ventilateur doivent être approuvés par l’UL et installés selon les instructions d’installation du kit d’éclairage.
8. Une fois la pose du ventilateur terminée, vérifiez que tous les raccordements sont correctement fixés pour empêcher la chute du
ventilateur et/ou causer des dommages et des blessures.
9. Le ventilateur peut être opéré immédiatement après l’installation. Les roulements ont été suffisamment graissés pour que, dans des
conditions normales, aucune lubrification ne soit nécessaire.
10. Le ventilateur doit être mis hors tension et arrêter avant d’inverser le sens de ventilation.
CONSIGNES DE SECURITE IMPORTANTES
AVERTISSEMENT :
- Coupez le courant en enlevant les fusibles ou en coupant le disjoncteur avant d’installer le ventilateur et/ou un éclairage
supplémentaire.
- Pour réduire le risque d’incendie, d’électrocution ou de blessures sur personne, ne montez le ventilateur que sur un boîtier externe
marqué ‘convient au support de ventilateurs’.
- Si vous optez pour une commande murale, utilisez un dispositif de contrôle de vitesse destiné à l’utilisation de ventilateurs de plafond
afin de réduire le risque d’incendie, d’électrocution ou de blessures sur personne. NE PAS UTILISER UN SIMPLE VARIATEUR DE
LUMIERE A INCANDESCENCE OU UN DISPOSITIF DE CONTROLE DE VITESSE A SEMI-CONDUCTEURS.
- Pour réduire le risque de blessures sur personne, ne tordez pas les supports de pales en les installant, en équilibrant les pales ou en
nettoyant le ventilateur. N’insérez aucun objet entre les pales rotatives du ventilateur.
NOTE :
Les précautions, mises en garde et consignes importantes contenues dans ce manuel ne sont pas destinées à couvrir toutes les
conditions et situations qu’il est possible de rencontrer. Il faut bien comprendre que le bon sens, la prudence et l’attention sont des
notions qui ne peuvent être comprises dans cet appareil. Ces notions doivent être utilisées par la(les) personne(s) qui installent,
entretiennent et utilisent cet appareil.
OUTILS ET MATERIEL REQUIS
- Tournevis
- Tournevis plat
- Clé ou pince
- Echelle
- Pince coupante

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
- Câblage comme requis par le code de l’électricité
DEBALLAGE DU VENTILATEUR
A. Videz votre carton d’emballage et vérifiez le contenu. Ne jetez pas le carton. Si la garantie de remplacement ou de réparation est
nécessaire, le ventilateur doit être renvoyé dans son carton d’emballage d’origine. Enlevez toutes les pièces et le matériel. Ne laissez
pas le boîtier du moteur en position latérale car la partie décorative peut être pliée ou endommagée.
B. Examinez toutes les pièces. Vous devez avoir :
1. Des supports de montage
2. Un montage tige/rotule
3. Plaque de fixation
4. Un boîtier de ventilateur avec le moteur et l’éclairage intégré
5. Un ensemble de pales
6. Un couvercle de collier avec commutateur arrière et câblage électrique
7. Des paquets de pièces contenant :
a. matériel de fixation des pales (vis avec rondelles pour chaque pale)
b. matériel de support pour montage (serre-fils, vis à bois et vis/rondelles pour coffret de prise de courant)
8. Plafonnier en verre
L’émetteur et le récepteur télécommandés sont fournis. Le ventilateur peut également s’opérer depuis un boîtier de commande
ventilateur/éclairage fixé au mur.
PIECES FOURNIES
PREPARATION :

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Vérifiez qu’il ne manque aucune pièce avant de commencer l’installation. Recherchez les pièces manquantes éventuelles dans les
encarts de mousse. Sortez le moteur du carton d’emballage. Pour éviter de rayer la finition, assemblez le moteur sur une surface douce
matelassée ou utilisez la mousse du boîtier moteur.
Ne posez pas le ventilateur sur le côté pour ne pas détériorer la finition décorative.
POSE DES SUPPORTS DE MONTAGE :
Attention :
Pour éviter un risque d’électrocution, assurez-vous que l’électricité est coupée au niveau du disjoncteur avant d’effectuer les
raccordements. Tous les raccordements électriques doivent être conformes aux Normes électriques locales et nationales et le
ventilateur de plafond doit être mis à la terre comme mesure de précaution contre un éventuel choc électrique.
1. Localiser l’emplacement des solives où le ventilateur sera monté et vérifiez que cet emplacement répond au dégagement minimum
de sécurité. Les solives en bois doivent être sûres et de taille adéquate pour supporter une charge de près de 16 kg.
2. Si elle n’existe pas encore, montez une boîte de prise de courant approuvée par l’UL et marquée
‘convient au support de ventilateurs’ et suivez les instructions fournies avec la boîte. Elle doit être capable de supporter un poids
minimum d’environ 16 kg.
3. Fixez les supports de suspension à la boîte de prise de courant à l’aide des 2 vis fournies avec la boîte. (Fig. 1).
POSE DU VENTILATEUR
Fixation de la tige de montage, de la plaque de fixation et du cache embase (fig. 2)
1. Enlevez la rotule de la tige en desserrant les vis à l’intérieur de la rotule. Faites glisser la rotule vers le bas et enlevez la broche de la
rotule, enlevez la rotule.
2. Faites passer les 3 fils dans le haut du ventilateur par l’une des extrémités de la tige et fixez l’autre extrémité de la tige dans le collier
de montage.
3. Insérez la clavette de la tige dans les trous du collier de montage et de la tige, faites glisser la goupille tendue dans le petit trou au
bout de la tige pour maintenir la clavette de la tige en place.
4. Serrez les vis de sécurité sur la tige à l’aide d’un grand tournevis plat pour assurer une bonne fixation.
NOTE : Le ventilateur offre environ 2 mètres de câblage de fixation dans le cas où vous utiliseriez une allonge de tige. Vous pouvez
couper les fils pour ne laisser que 20 cm environ de fils au sommet de la tige et effectuer les raccordements électriques plus facilement
et sans danger.
5. Faites passer les fils dans la cache embase et faites glisser celui-ci sur la tige vers le haut du ventilateur. Raccordez les fils (A) au
sommet du ventilateur avec les fils (B) du cache embase en fermant deux moitiés du câblage électrique (Alignez 2 rainures à l’intérieur
des connecteurs, ils ne s’emboîtent que dans un sens). Fixez fermement le cache embase sur la tige en posant les vis sur le
cache embase.
6. Faites passer les fils par la plaque de fixation et faites glisser la plaque de fixation sur la tige pour recouvrir le haut du cache embase.
Il sera fixé au plafond ultérieurement.
7. Faites passer les fils par la rotule et faites glisser la rotule sur la tige positionnée sur le trou à l’extrémité de la tige. Insérez la broche
de la rotule (enlevée à l’étape 1), remontez la rotule jusqu’en haut et fixez-la avec les vis.

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
SUSPENSION DU VENTILATEUR
1. Vérifiez que vos supports de montage sont correctement fixés. Tout le poids du ventilateur sera suspendu à ces supports.
2. Soulevez le montage ventilateur/tige/rotule vers l’ouverture du support de suspension. NOTE : La patte en face du support de
suspension doit rentrer dans la rainure de la rotule (Fig. 3).
3. Effectuez les raccordements des fils (consulter la section « Raccordements électriques »). Le ventilateur peut fonctionner à partir
d’un boîtier de commande mural OU avec la télécommande fournie.
4. Installez la plaque de fixation et attachez au support de suspension avec les vis fournies APRES avoir
effectué tous les raccordements électriques.
ΠΡΟΦΥΛΑΞΕΙΣ __________________ ● _ ΕΛΛΗΝΙΚΑ ●
Ανεµιστ ρες οροφ ς
Γενικές οδηγίες εγκατάστασης και λειτουργίας
Σηµαντικοί κανόνες ασφάλειας :
1. Με σκοπό την εγγύηση µιας σωστ ς συναρµολόγησης του ανεµιστ ρα , παρακαλούµε διαβάστε προσεκτικά αυτές τις
οδηγίες και συµβουλευτείτε τα ηλεκτρικά σχέδια πριν αρχίσετε την εγκατάσταση .
2. Προκειµένου να αποφευχθούν πιθανές ηλεκτρικές εκφορτώσεις , βεβαιωθείτε ότι η ηλεκτρικ παροχ έχει διακοπεί πριν
κάνετε την καλωδίωση του ανεµιστ ρα . Όλες οι ηλεκτρικές συνδέσεις πρέπει να γίνουν σύµφωνα µε ισχύοντες νοµικούς
κανονισµούς . Εάν δεν είστε εξοικειωµένος µε την εγκατάσταση ηλεκτρικών συσκευών , αναθέστε την εργασία σε έναν
εξουσιοδοτηµένο ηλεκτρολόγο και αφ στε σε ένα κατάλληλο πρόσωπο για ελέγχους τη σταθεροποίηση του ανεµιστ ρα
στην οροφ .
3. Βεβαιωθείτε ότι τα πτερύγια του ανεµιστ ρα δεν χτυπούν σε άλλα αντικείµενα . Τα πτερύγια πρέπει να έχουν µεταξύ
τους και µε το έδαφος απόσταση . Η απόσταση δεν πρέπει να είναι µικρότερη από περίπου 2 µέτρα .
4. Πάντα όταν είναι εφικτό , τοποθετείτε τον ανεµιστ ρα σε δοκό υποστ ριξης της οροφ ς , το οποίο πρέπει να έχει την
κατάλληλη φέρουσα ικανότητα να υποστηρίξει το βάρος και την κίνηση του ανεµιστ ρα . Εάν ο ανεµιστ ρας τοποθετείται
σε µια ζώνη της οροφ ς µεταξύ των δοκών , θα πρέπει να χρησιµοποιηθεί σιδηροπλισµός σταθεροποίησης οκτάγωνης
ενίσχυσης διαµέτρου 10 εκατοστών και πάχους 5 εκατοστών , το οποίο είναι αναγνωρισµένο ως « υποστ ριξη για τους
ανεµιστ ρες οροφ ς ». Ο σιδηροπλισµός σταθεροποίησης και τα άλλα εξαρτ µατα πρέπει να είναι σε θέση να κρατ σουν
το βάρος του ανεµιστ ρα σε κίνηση ( το ελάχιστο 16 κιλά ). Ο σιδηροπλισµός σταθεροποίησης δεν πρέπει να κάµπτεται ,

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA / SICHERHEITSHINWEISE /
VEILIGHEIDSINSTURCTIES / INSTRUZIONI DI SICUREZZA / Ο∆ΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ / ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ούτε να είναι χαλαρός . ΝΑ ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΛΑΣΤΙΚΑ ΣΤΗΡΙΓΜΑΤΑ . Η εγκατάσταση του ανεµιστ ρα σε οροφ
από σκυρόδεµα θα πρέπει να γίνεται µόνο από καταρτισµένο προσωπικό .
5. Τα πτερύγια θα πρέπει να τοποθετηθούν µετά από την τοποθέτηση του κινητ ρα του ανεµιστ ρα στην οροφ . Για να
µην βλάψετε τις επιφάνειες του κινητ ρα , θα πρέπει να τον κρατ σετε χαρτοκιβώτιο µέχρι την οριστικ του
συναρµολόγηση . Εάν πρόκειται να εγκαταστ σετε διάφορους ανεµιστ ρες , προσέξτε να µην µπερδέψετε τα κοµµάτια των
πτερυγίων των διαφορετικών ανεµιστ ρων .
6. Μόλις γίνει η ηλεκτρικ εγκατάσταση , τοποθετείστε τα καλώδια του ανεµιστ ρα προς τα πάνω και περάστε τα
προσεκτικά µέσω του κιβωτίου σταθεροποίησης . Ξεχωρίστε τα καλώδια µε τέτοιον τρόπο , ώστε το καλώδιο της γείωσης
του δικτύου και του ανεµιστ ρα να είναι στη µια πλευρά και ο αγωγός φάσης στην άλλη πλευρά του κιβωτίου
σταθεροποίησης .
7. Τα ηλεκτρικά σχέδια είναι µόνο µία αναφορά .
8. Μόλις εγκατασταθεί ο ανεµιστ ρας εντελώς , βεβαιωθείτε ότι όλες οι στερεώσεις είναι ασφαλείς µε τέτοιο τρόπο ώστε να
µην µπορούν να πέσουν και να προκαλέσουν ζηµίες τραυµατισµούς .
9. Ο εξαεριστ ρας µπορεί να λειτουργ σει αµέσως µετά από την εγκατάστασ του - τα ρουλεµάν έχουν κατάλληλα
λιπανθεί στο εργοστάσιο και δεν χρειάζεται να τα γρασάρετε αργότερα .
10. Ο ανεµιστ ρας πρέπει να είναι απολύτως ανενεργός πριν αναστρέψετε την κατεύθυνση της περιστροφ ς των
πτερυγίων .
ΣΗΜΑΝΤΙΚΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ:
Πριν εγκαταστ σετε τον ανεµιστ ρα , αποσυνδέστε την παροχ ηλεκτρικού ρεύµατος είτε κατεβάζοντας τις ασφάλειες είτε
αποσυνδέοντας τον αυτόµατο διακόπτη του σπιτιού σας .
Με σκοπό τη µείωση του κινδύνου πυρκαγιάς , την ηλεκτρικ εκφόρτωση τους ατοµικούς τραυµατισµούς , τοποθετείστε
αποκλειστικά τον ανεµιστ ρα σε ένα κιβώτιο « εγκεκριµένο για τη τοποθέτηση ενός ανεµιστ ρα ».
Εάν έχει αποφασιστεί από έλεγχο των τοίχων , χρησιµοποιείστε ένα κατάλληλο σύστηµα ελέγχου της ταχύτητας του
ανεµιστ ρα για να αποφύγετε τον κίνδυνο πυρκαγιάς , την ηλεκτρικ εκφόρτωση τις ατοµικές ζηµίες . ΜΗΝ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΝΑ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ ΤΑΧΥΤΗΤΑΣ ΣΤΕΡΕΑΣ ΚΑΤΆΣΤΑΣΗΣ ( ΣΤΕΡΕΆΣ ΚΑΤΆΣΤΑΣΗΣ ).
Προκειµένου να µειώσετε τον κίνδυνο τραυµατισµών , µην λυγίζετε τα στηρίγµατα των πτερυγίων κατά την εγκατάστασ
τους , την ισορρόπησ τους τον καθαρισµό τους . Να µην τοποθετείτε αντικείµενα µεταξύ των πτερυγίων όταν λειτουργεί
ο ανεµιστ ρας .
ΣΗΜΕΙΩΣΗ :
Οι οδηγίες και οι κανόνες της ασφάλειας που περιέχονται στο παρόν εγχειρίδιο δεν µπορούν να αποτρέψουν όλες τις
συνθ κες και τις καταστάσεις που θα µπορούσαν να εµφανιστούν . Για προφανείς λόγους , το παρόν εγχειρίδιο δεν µπορεί
να περιλάβει παράγοντες όπως την προφύλαξη και την προσοχ . Αυτοί οι παράγοντες θα πρέπει να αναληφθούν από
το / τα πρόσωπο / α που εγκαθιστούν , συντηρούν και χρησιµοποιούν το προϊόν .
ΑΠΑΡΑΙΤΗΤΑ ΕΡΓΑΛΕΙΑ ΚΑΙ ΥΛΙΚΑ
• Σταυροκατσάβιδο
• Κατσαβίδι για τις βίδες σταθεροποίησης των
πτερυγίων
• Κλειδί πένσα
• Σκάλα
• Συρµατοκόπτης για να κόψετε τα καλώδια
• Εξαρτ µατα για την καλωδίωση που καθορίζονται
από τον ισχύοντα κανονισµό .
ΞΕΠΑΚΕΤΑΡΙΣΜΑ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ
A. Ξεπακετάρετε τον ανεµιστ ρα και ελέγξτε αν περιέχονται όλα τα κοµµάτια . Μην σκίζετε το χαρτοκιβώτιο , διότι στην
περίπτωση αντικατάστασης επιδιόρθωσης κατά τη διάρκεια ισχύος της εγγύησης , ο ανεµιστ ρας πρέπει να αποσταλεί
µέσα στην αρχικ του συσκευασία . Αφαιρέστε τη συσκευασία από όλα τα κοµµάτια . Μην ακουµπάτε τη µηχαν δίπλα στο
πάτωµα , διότι µπορεί να χτυπ σει να καταστρέψει τα διακοσµητικά πλαίσια .
B. Ελέγξτε όλα τα κοµµάτια , τα οποία θα πρέπει να είναι τα ακόλουθα :
