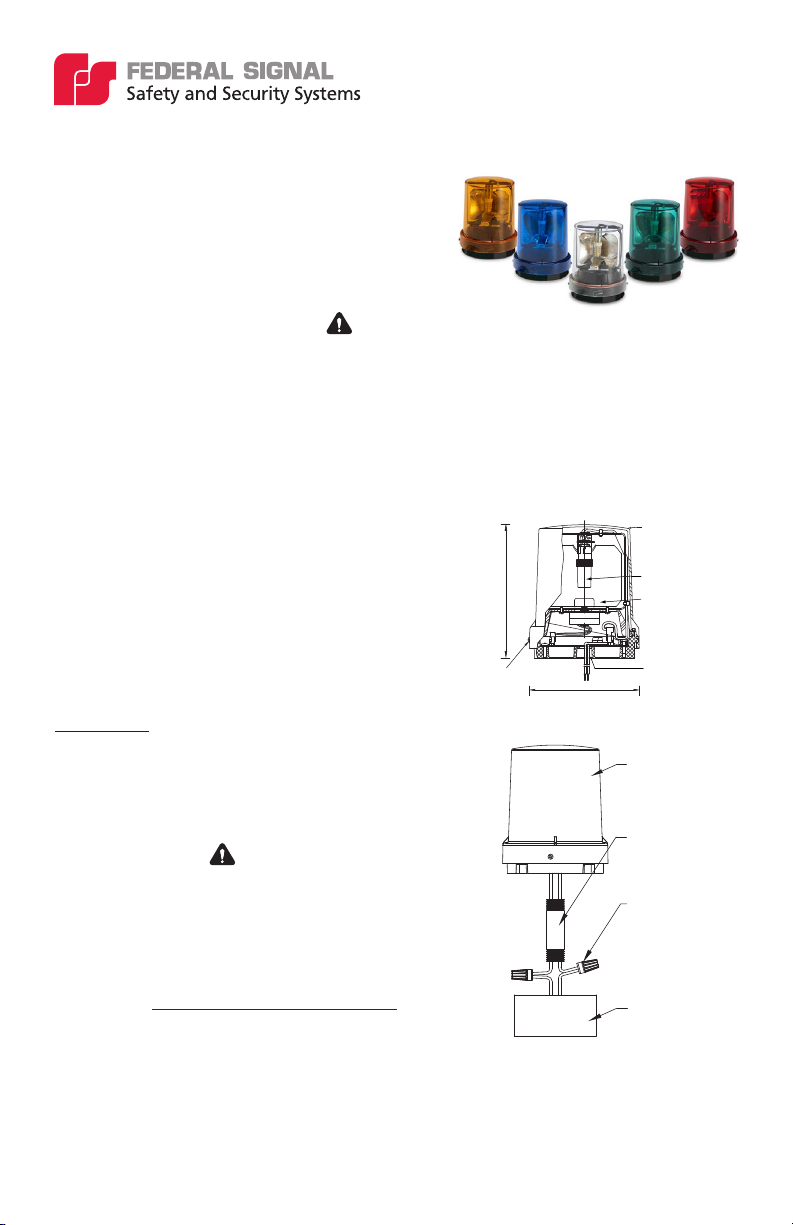

Federal Signal Corporation Vitalite 121ALED User manual

Model 121ALED and 121ALED-N
Vitalite®LED Rotating Light
Limited Warranty: This product’s limited warranty
can be found at www.fedsig.com/SSG-Warranty.
Safety Messages to Installers and Users : Products should be installed to code by a licensed electrician
and follow all safety instructions. Failure to do so may result in property damage, serious injury, or death.
• Read and understand instructions before installing or operating equipment.
• To avoid electrical shock hazards, do not connect wires when power is applied.
• To be an effective warning device, this product produces bright light that could be hazardous to eyesight.
The possibility exists that rapid ashing lights could induce photosensitive epilepsy. Do not stare directly at
the light.
Overview: Models 121ALED and 121ALED-N rotating LED warning lights are designed for mounting on a at
(horizontal or vertical) surface or on a 1/2” NPT threaded pipe. Units are available in 24VDC.
Certifications and Ratings:
• UL and cUL Listed
• Type 4X, IP66 enclosure. Indoor/Outdoor Use
• IP69K Compliant
• Model 121ALED-N is NSF Certied (dome-up) for
Splash Zones and Non-food Zones to
NSF/ANSI 2: Food Equipment
• Electrical ratings: 024VDC, 0.3A
• Certied operating temperature:
-40°F to 150°F (-40°C to 66°C)
Installation:
Unpacking the Device: After unpacking the device, examine it
for damage and verify parts. Unit comes with: (1) 121ALED or
121ALED-N assembled unit with ying leads, (1) panel mount
gasket, and (3) # 8-32 panel mounting tapping screws. If a part is
missing or damaged do not install. Contact Federal Signal Customer
Support at [phone] or [email protected].
Electrical Connections : To avoid electrical shock, do not
connect wires when circuits are energized. Use 18AWG eld wiring
or larger.
• 24VDC Models: Connect the positive (+) power source lead to
the red wire and connect the negative (-) power source lead to
the black wire.
Mounting the device: Units come standard to mount on a at
(horizontal or vertical) surface or a 1/2" NPT pipe. Model 121ALED-N
(NSF Certied) must be mounted in a dome up position to resist
water and debris accumulation and maintain the NSF Certication.
Wall or corner mounting accessories are sold separately.
• Pipe Mounting – On a 1/2" NPT Pipe, feed wires through pipe
and turn clockwise to tighten. Recommended tightening torque is 5-ft-lbs (6.8 N-m).
• Surface/Panel Mounting – Using provided gasket as template, mark three mounting holes and center
hole for wiring. Drill or punch 3/16" (4.8mm) diameter holes for mounting and a 1" (25.4mm) for wiring. Set
base on gasket, feed wires through center, and attach to the mounting surface using provided #8 tapping
screws from the underside.
Installation and Maintenance Instructions
121ALED and
121ALED-N
Beacon
Junction box
(not supplied)
1/2" conduit
(not supplied)
Wiring
Wiring
(red wire to
positive (+)
Power source
and black wire
To negative (-)
power source).
1/2" NPT
Pipe Mount
5.12"/ 130 mm
6.26"/ 159 mm
LED Lamp
Parabolic
Reflector
Elliptical Dome
(12" Curvature
Radius)
Screw
in Base

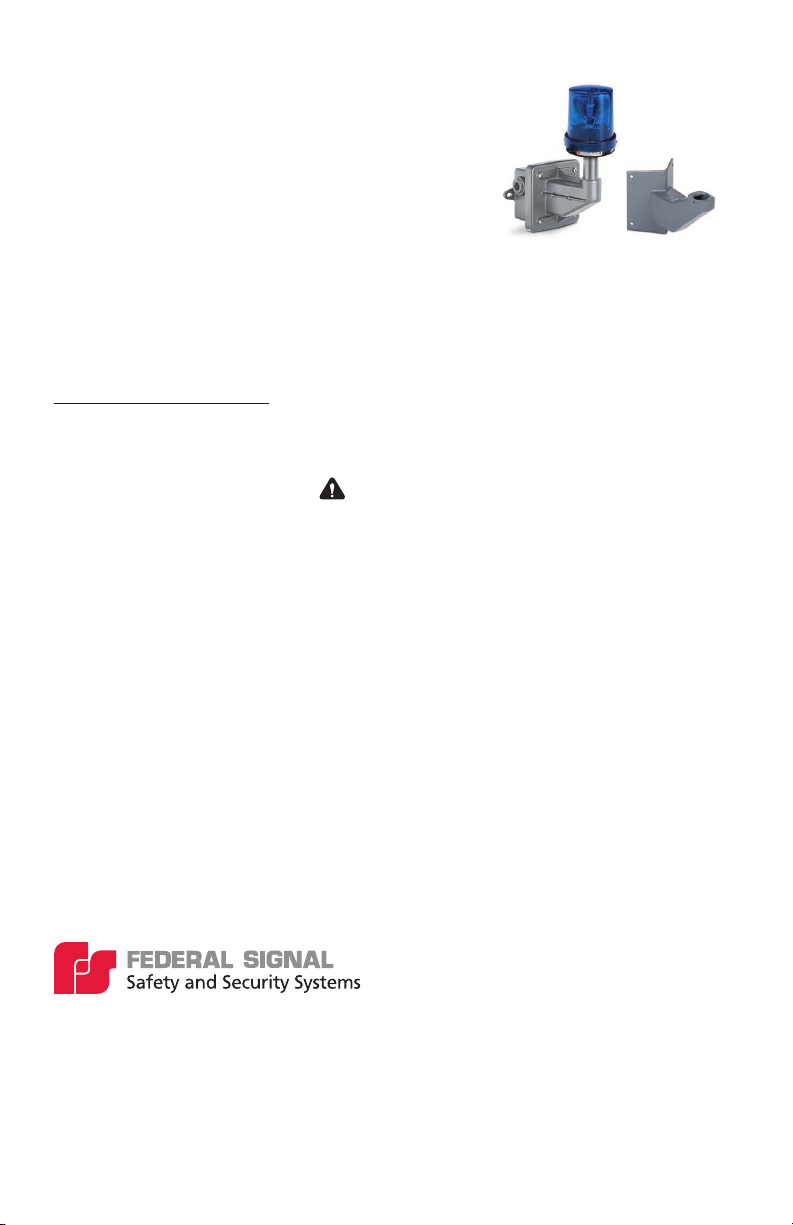

• Wall/Corner Mounting – Wall (Model LSWB) and corner
(Model LCMB2) brackets are sold separately and intended for
use with model 121ALED only. Mounting bracket accessories
are not NSF Certied and incompatible for use with Model
121ALED-N.
Note: Model LCMB2 is Type 3R rated. If installing in combination
with a 4X device, the unit is Type 3R rated. When Type 4X is
required, pair with Model LSWB.
Testing/Operating: After installation, test the system to verify each
signal operates and establish a program for periodic testing of the
device. Provide copy of these instructions to all operating personnel.
Maintenance and Service
Ordering Replacement Parts and Accessories: Consult product datasheet online for an updated list
of replacement parts. If your product requires a part that is not available for purchase, your unit must be
repaired or replaced.
Replacing the LED Lamp:
1. SHOCK HAZARD – Disconnect power. Allow the lamp to cool.
2. Remove the set screw located at the bottom of the dome.
3. Grasp the top of the dome and push it down while turning dome counterclockwise.
4. Remove dome and ensure the gasket between the dome and base is secured.
5. Grasp lamp near the base and gently push toward socket while turning counterclockwise.
6. Insert the new lamp while gently pushing it toward the socket and turning clockwise.
7. Before replacing dome, ensure the gasket is properly seated on the housing base.
8. Place dome over base and aligning recesses inside dome lip with four pins on the base.
Push down on the dome and turn clockwise until it locks in place (approximately �").
9. Replace set screw on the bottom of the dome.
10. Test the light for proper operation.
Technical Assistance: Contact our technical support team at [phone] or [email protected].
Repair Service: A return authorization is required. Contact your Authorized Distributor or Federal Signal
Customer Support at [phone] or [email protected]. Defective products under warranty will be
repaired or replaced at Federal Signal’s discretion. Lamp failures excluded.
Product Returns: A return authorization is required from Federal Signal prior to returning the product.
Contact your Authorized Distributor for more information or to request a product return.
25500635A Rev. A1 0620
2645 Federal Signal Drive
University Park, Illinois 60484
Additional translations available at www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Customer Support 1-800-344-4634
[phone], [email protected]
Technical Support 1-800-755-7621
[phone], [email protected]
LCMB2
LSWB

Español

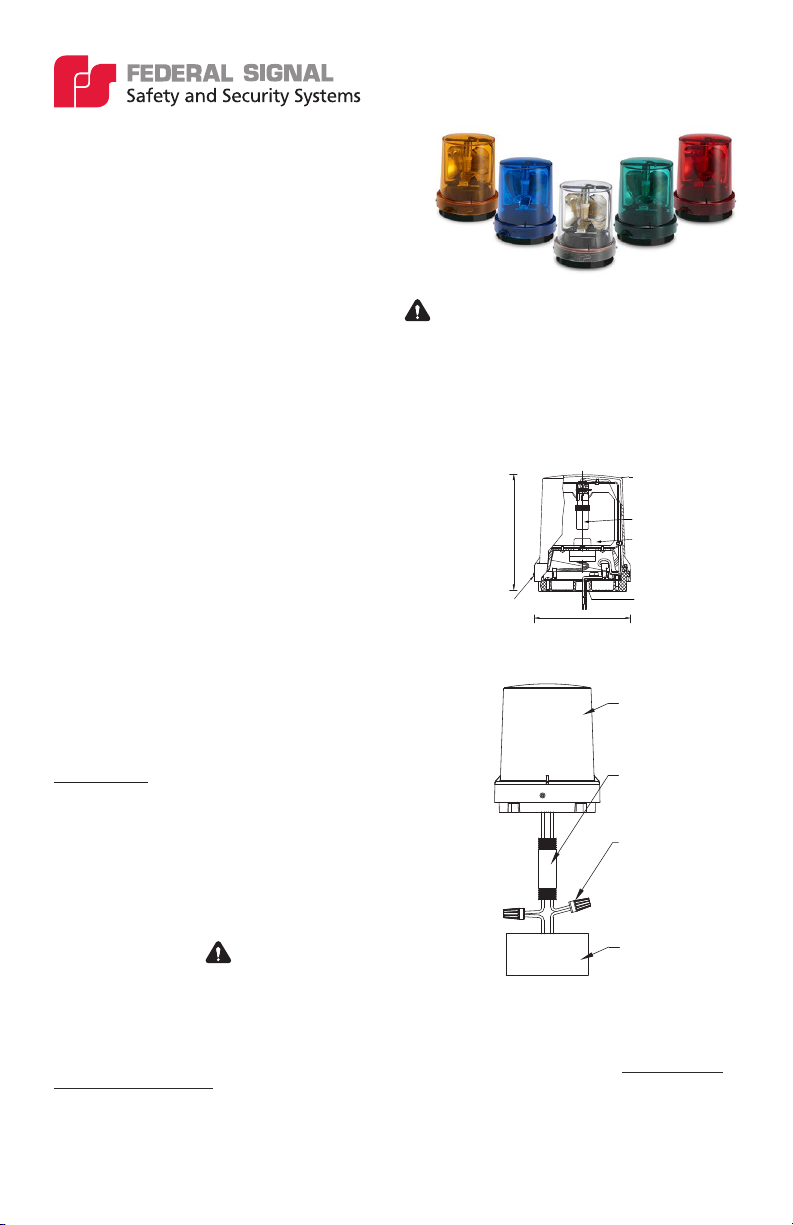

Modelo 121ALED y 121ALED-N
Luz giratoria LED Vitalite
®
Instrucciones de instalación y mantenimiento
Garantía limitada: la garantía limitada de este producto
se puede encontrar en www.fedsig.com/SSG-Warranty.
Mensajes de seguridad para instaladores y usuarios : los productos deben instalarse según el código
por un electricista autorizado y se deben seguir todas las instrucciones de seguridad. De lo contrario, puede
ocasionar daños a la propiedad, lesiones graves o la muerte.
• Lea y comprenda las instrucciones antes de instalar u operar el equipo.
• Para evitar peligros de descarga eléctrica, no conecte los cables mientras se aplica corriente.
• Para ser un dispositivo de advertencia efectivo, este producto produce una luz brillante que podría ser
peligrosa para la vista. Existe la posibilidad de que las luces intermitentes rápidas induzcan epilepsia
fotosensible. No mire directamente a la luz.
Descripción: las luces de advertencia LED giratorias
121ALED y 121ALED-N están diseñadas para montarse
en una supercie plana (horizontal o vertical) o en un tubo
roscado NPT de 1/2 in. Las unidades están disponibles para
alimentación de 120 V CA 50/60 Hz.
Certificaciones y clasificaciones:
• Con certicación de UL y cUL
• Gabinete tipo 4X, IP66. Para uso en interiores o exteriores
• Cumple con IP69K
• El modelo 121ALED-N cuenta con la certicación de NSF
(cúpula hacia arriba) para zonas de salpicadura y zonas
donde no hay productos comestibles según NSF/ANSI 2:
Equipos de alimentación
• Clasicaciones eléctricas: 120 V CA 50/60 Hz, 0,075 A
• Temperatura de funcionamiento certicada:
–40 °F a 150 °F (–40 °C a 66 °C)
Instalación:
Desembalaje del dispositivo: después de desembalar el
dispositivo, examínelo para detectar daños y verique las
piezas recibidas. La unidad se comercializa con los siguientes
componentes: (1) unidad ensamblada 121ALED o 121ALED-N
con cables de conexión, (1) junta para montaje en panel y (3)
tornillos autorroscantes n.º 8-32 para montaje en panel. Si detecta
que falta una pieza o está dañada, no instale el producto. Póngase
en contacto con el Servicio de Atención al Cliente de Federal
Signal al [phone] o escriba a [email protected].
Conexiones eléctricas : para evitar descargas eléctricas, no
conecte los cables cuando los circuitos estén energizados. Utilice
un cable de campo de 18 AWG o mayor.
• Modelos de 24 V CC: conecte el cable positivo (+) de la fuente de alimentación al cable rojo y el cable
negativo (-) de la fuente de alimentación al cable negro.
Montaje del dispositivo: las unidades vienen de serie para montarse sobre una supercie plana (horizontal
o vertical) o sobre un tubo NPT de 1/2 in. El modelo 121ALED-N (con certicación de NSF) se debe montar
con la cúpula hacia arriba para contrarrestar la acumulación de agua y desechos, y para conservar dicha
certicación. Los accesorios para montaje en pared o esquina se venden por separado.
• Montaje en tubo: pase los cables a través del tubo NPT de 1/2 in y gírelo en el sentido de las agujas del
reloj para ajustar. El par de apriete recomendado es de 5 pies-lb (6,8 Nm).
5,12 in/130 mm
6,26 in/159 mm
Lámpara LED
Reflector
parabólico
Base para
atornillar
Cúpula elíptica
(radio de
curvatura
de 12 in)
Montaje en tubo
NPT de 1/2 in
Baliza
121ALED y
121ALED-N
Caja de
conexiones
(no incluida)
Conducto
de 1/2 in
(no incluido)
Cableado
Cableado
(cable rojo al
positivo [+]
de la fuente de
alimentación y
cable negro al
negativo [-] de
la fuente de
alimentación)

25500635A Rev. A1 0620
2645 Federal Signal Drive
University Park, Illinois 60484
Additional translations available at www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Atención al Cliente 1-800-344-4634
[phone], [email protected]
Soporte técnico 1-800-755-7621
[phone], [email protected]
• Montaje en superficie/panel: use la junta provista como
plantilla y marque tres oricios de montaje y un oricio central
para el cableado. Taladre o perfore oricios de 3/16 in (4,8 mm)
de diámetro para el montaje y un oricio de 1 in (25,4 mm)
para el cableado. Coloque la base en la junta, pase los cables
por el centro y fíjela a la supercie de montaje con los tornillos
autorroscantes n.º 8 provistos desde la parte inferior.
• Montaje en pared/esquina: los soportes para pared (modelo
LSWB) y esquina (modelo LCMB2) se venden por separado
y están diseñados para utilizarse únicamente con el modelo
121ALED. Los accesorios del soporte de montaje no cuentan
con certicación de NSF y no pueden utilizarse con el modelo
121ALED-N.
Nota: el modelo LCMB2 tiene clasicación Tipo 3R. Si se instala junto con un dispositivo 4X, la unidad
tendrá clasicación Tipo 3R. Cuando se necesite el Tipo 4X, emparéjelo con el modelo LSWB.
Pruebas y funcionamiento: después de la instalación, pruebe el sistema para vericar que cada señal
funcione y establezca un programa para pruebas periódicas del dispositivo. Entregue una copia de estas
instrucciones a todo el personal de operación.
Mantenimiento y servicio
Cómo realizar el pedido de piezas de repuesto y accesorios: consulte la hoja de datos del producto en
línea para obtener una lista actualizada de las piezas de repuesto. Si su producto necesita una pieza que no
está disponible para su compra, deberá reparar o reemplazar su unidad.
Cambio de la lámpara LED:
1. ¡PELIGRO DE DESCARGA ELÉCTRICA – Desconecte la corriente eléctrica. Deje que la lámpara se enfríe.
2. Retire el tornillo de jación ubicado en la parte inferior de la cúpula.
3. Sujete la parte superior de la cúpula y empújela hacia abajo mientras la gira en sentido antihorario.
4. Retire la cúpula y asegúrese de que la junta entre la cúpula y la base esté asegurada.
5. Sujete la lámpara cerca de la base y empuje suavemente hacia el portalámparas mientras la gira en
sentido antihorario.
6. Inserte la nueva lámpara mientras la empuja suavemente hacia el portalámparas y la gira en sentido de
las agujas del reloj.
7. Antes de volver a colocar la cúpula, asegúrese de que la junta esté correctamente asentada en la base de
la carcasa.
8. Coloque cúpula sobre base alineando las ranuras ubicadas dentro la pestaña de la cúpula con cuatro
clavijas en la base. Empuje la cúpula y gire en el sentido de las agujas del reloj hasta que se bloquee en
su lugar (aproximadamente � in).
9. Vuelva a colocar el tornillo de jación en la parte inferior de la cúpula.
10. Pruebe el funcionamiento correcto de la luz.
Asistencia técnica: póngase en contacto con nuestro equipo de soporte técnico al [phone] o
escriba a [email protected].
Servicio de reparación: se requiere una autorización de devolución. Póngase en contacto con su distribuidor
autorizado o con el Servicio de Atención al Cliente de Federal Signal al [phone] o escriba a
[email protected]. Los productos defectuosos bajo garantía se repararán o reemplazarán a criterio de
Federal Signal. Las fallas de la lámpara están excluidas.
Devoluciones de productos: se requiere una autorización de devolución de Federal Signal antes de
devolver el producto. Póngase en contacto con su distribuidor autorizado para obtener más información o
para solicitar la devolución de un producto.
LCMB2 LSWB

Français
Modèle 121ALED et 121ALED-N
Témoin LED giratoire Vitalite®
Consignes d’installation et d’entretien
Garantie limitée : la garantie limitée de ce produit peut
être consultée sur le site www.fedsig.com/SSG-Warranty.
Messages de sécurité à l’intention des installateurs et des utilisateurs : les produits doivent être
installés par un électricien agréé et dans le respect de toutes les instructions de sécurité. Le non-respect de
ces instructions peut entraîner des dommages matériels ou des blessures graves, voire mortelles.
• Lisez les instructions et assurez-vous de bien les avoir assimilées avant d’installer ou d’utiliser le matériel.
• An d’éviter les risques de chocs électriques, ne branchez pas de ls si le dispositif est sous tension.
• Pour remplir sa fonction de dispositif d’alerte efcacement, cet article produit une lumière intense pouvant
affecter la vue. Il est possible que les lumières clignotantes rapides induisent une épilepsie photosensible.
Ne xez pas directement la lumière.
Présentation : Les modèles 121ALED et 121ALED-N de feux
d’urgence DEL giratoires sont conçus pour un montage sur
une surface plate (horizontale ou verticale) ou sur un tuyau à
letage NPT de 12,7 mm (1/2 po). Les unités sont disponibles en
120 V CA, 50/60 Hz.
Certifications et valeurs :
• Homologué UL et cUL
• Coffret type 4X, IP66. Utilisation intérieure/extérieure
• Conforme à la norme IP69K
• Le modèle 121ALED-N est certié NSF (dôme vers le haut)
pour les zones d’éclaboussures et les zones non alimentaires
en vertu des exigences NSF/ANSI 2 : Équipement alimentaire
• Valeurs électriques : 120 V CA, 50/60 Hz, 0,075 A
• Température de fonctionnement certiée :
-40 °C à 66 °C (-40 °F à 150 °F)
Installation :
Déballage de l’appareil : après avoir déballé l’appareil,
examinez-le pour voir s’il est endommagé et vériez les pièces.
L’emballage contient les éléments suivants : (1) unité 121ALED ou
121ALED-N assemblée avec ls volants, (1) joint pour montage
sur panneau et (3) vis autotaraudeuses n° 8-32 pour montage sur
panneau. N’installez pas l’appareil si une pièce est manquante ou
endommagée. Contactez l’assistance clientèle de Federal Signal
au [phone] ou à l’adresse [email protected].
Branchements électriques : an d’éviter les risques de
chocs électriques, ne branchez pas de ls tant que les circuits
sont sous tension. Utilisez un câblage de terrain 18AWG ou plus.
• Modèles 24VDC : Connectez le fil positif (+) de la source d’alimentation au fil rouge et connectez le fil
négatif (-) de la source d’alimentation au fil noir.
Montage de l’appareil : les unités sont conçus de série pour être montées sur une surface plane (horizontale
ou verticale) ou sur un tuyau à letage NPT de 12,7 mm (1/2 po). Le modèle 121ALED-N (certié NSF)
doit être monté avec le dôme vers le haut pour résister à l’accumulation d’eau et de débris et conserver la
certication NSF. Les accessoires de montage mural ou en coin sont vendus séparément.
• Montage sur tuyau: Sur un tuyau de 12,7 mm (1/2 po) NPT, faites passer les ls dans le tuyau et
tournez dans le sens des aiguilles d’une montre pour resserrer. Le couple de serrage recommandé est de
6,8 N-m (5 pi-lb).
130 mm (5,12 po)
159 mm (6,26 po)
Lampe DEL
Réflecteur
parabolique
Vissez à
la base
Dôme elliptique
(rayon de courbure
de 304,8 mm
[12 po])
NPT 12,7 mm
(1/2 po)
Montage sur tuyau
Signaux lumineux
121ALED et
121ALED-N
Boîte de jonction
(non fournie)
Conduit
12,7 mm (1/2 po)
(non fourni)
Câblage
Câblage
(fil rouge connecté
au fil positif (+)
De la source
d’alimentation et
fil noir connecté
au fil négatif (-)
de la source
d’alimentation).

2645 Federal Signal Drive
University Park, Illinois 60484
Des traductions supplémentaires sont disponibles à l’adresse suivante :
www.fedsig.com
Assistance clientèle [phone]
[phone], [email protected]
Assistance technique [phone]
[phone], [email protected]
• Montage en surface/sur panneau : en utilisant le joint fourni
comme modèle, marquez trois trous de montage et le trou central
pour le câblage. Percez ou poinçonnez des trous de 4,8 mm (3/16 po)
de diamètre pour le montage et un trou de 25,4 mm (1 po) pour le
câblage. Posez la base sur le joint, faites passer les ls par le centre
et xez à la surface de montage à l’aide des vis autotaraudeuses
n° 8 fournies, par le dessous.
• Montage mural/en coin – Les supports muraux
(modèle LSWB) et en coin (modèle LCMB2) sont vendus
séparément et sont destinés à être utilisés avec le modèle
121ALED uniquement. Les accessoires des supports de
montage ne sont pas certiés NSF et sont incompatibles
avec le modèle 121ALED-N.
Remarque : Le modèle LCMB2 est classé de type 3R. En cas d’installation en association avec un
appareil 4X, l’unité est de type 3R. Lorsque le type 4X est requis, il doit être couplé avec le modèle LSWB.
Tests/fonctionnement : après l’installation, testez le système pour vérier le fonctionnement de chaque
signal et établissez un programme de test périodique de l’appareil. Fournissez une copie de ces instructions à
tout le personnel de service.
Maintenance et entretien
Commande de pièces de rechange et d’accessoires : consultez la che technique du produit en ligne
pour obtenir une liste actualisée des pièces de rechange. Si votre produit nécessite une pièce qui n’est pas
disponible à l’achat, votre unité doit être réparée ou remplacée.
Remplacement de la lampe LED :
1. RISQUES DE CHOCS ÉLECTRIQUES – coupez le courant. Laissez la lampe refroidir.
2. Retirez la vis de serrage située au bas du dôme.
3. Saisissez le haut du dôme et poussez-le vers le bas tout en le tournant dans le sens inverse des aiguilles d’une montre.
4. Retirez le dôme et assurez-vous que le joint entre le dôme et la base est bien xé.
5. Saisissez la lampe près de la base et poussez-la doucement vers la douille tout en la tournant dans le sens inverse
des aiguilles d’une montre.
6. Insérez la nouvelle lampe en la poussant doucement vers la douille et en la tournant dans le sens des aiguilles d’une
montre.
7. Avant de remettre le dôme en place, assurez-vous que le joint est bien en place sur la base du logement.
8. Placez le dôme sur la base et alignez les renfoncements situés à l’intérieur de la lèvre du dôme avec les quatre
broches sur la base. Enfoncez le dôme, puis tournez-le dans le sens des aiguilles d’une montre jusqu’à ce qu’il
s’enclenche [environ 19 mm (�po.)].
9. Remettez la vis de serrage en place au bas du dôme.
10. Vériez que la lumière fonctionne correctement.
Assistance technique : contactez notre équipe d’assistance technique au [phone] ou à l’adresse
[email protected].
Service de réparation : une autorisation de retour est nécessaire. Contactez votre distributeur agréé ou l’assistance
clientèle de Federal Signal au [phone] ou à l’adresse [email protected]. Les produits défectueux sous
garantie seront réparés ou remplacés à la discrétion de Federal Signal. Les pannes de lampes sont exclues.
Retours de produits : une autorisation de retour est nécessaire de la part de Federal Signal avant de renvoyer le produit.
Contactez votre distributeur agréé pour plus d’informations ou pour demander le retour d’un produit.
25500635A Rev. A1 0620
LCMB2 LSWB
