Montageanleitung / Mounting Instruction
midrange multijob-Reader
ID RWA12.ABC-A / -AK (RS232 interface)
ID RWA12.ABC-B / -BK (RS485 interface)
(deutsch / english)

Identifikation System OBID
Seite 2 von 28 FEIG ELECTRONIC GmbH
D E U T S C H
deutsche Version ab Seite 3
english version from page 16
E N G L I S H

Montageanleitung ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Seite 3 von 28
D E U T S C H
Zulassung
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde-
rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie
1999/5/E6 vom März 99.
Ausgabe: mr/01/06/07 - m90191-4de-id-b.doc
© Copyright 2000 by FEIG ELECTRONIC GmbH
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht gestat-
tet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle Rechte für
den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Angaben in dieser Montageanleitung können ohne vorherige Ankündigung geändert werden. Alle früheren Ausga-
ben verlieren mit dieser Montageanleitung ihre Gültigkeit.
Die Zusammenstellung der Informationen in dieser Montageanleitung erfolgt nach bestem Wissen und Gewissen. FEIG
ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der gemachten Angaben.
Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden aufgrund fehlerhafter oder unvollständiger An-
gaben haftbar gemacht werden.
Die in diesem Handbuch gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingungen aus. FEIG
ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion einer OBID®-Anlage in systemfremden
Umgebungen.
Da sich Fehler, trotz aller Bemühungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenden Infor-
mationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem Dokument keine Lizenzen
auf eigene oder fremde Patente oder andere Schutzrechte.
OBID®ist eine eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH

Identifikation System OBID
Seite 4 von 28 FEIG ELECTRONIC GmbH
D E U T S C H
Inhalt
1. Sicherheits- und Warnhinweise.................................................................................5
2. Lieferumfang: ..............................................................................................................6
3. Montage........................................................................................................................7
4. Leseranschluß.............................................................................................................8
4.1 Spannungsversorgung.......................................................................................................9
4.2 digitale Eingänge (IN1 / IN2) ..............................................................................................9
4.3 Relais...................................................................................................................................9
4.4 RS485 Schnittstelle (ID RWA12.ABC-B /-BK)..................................................................10
4.5 RS232 Schnittstelle (ID RWA12.ABC-A /-AK)..................................................................10
5. Inbetriebnahme..........................................................................................................11
5.1 Konfiguration mit OBID®MasterCard..............................................................................11
5.2 LED und Beeper Anzeigen...............................................................................................12
5.3 Geräteadresse (Online-Systeme) ....................................................................................13
6. Anhang B: Technische Daten...................................................................................14
6.1 Anhang B1: Abmessungen..............................................................................................15

Montageanleitung ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Seite 5 von 28
D E U T S C H
1. Sicherheits- und Warnhinweise
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszu-
händigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich-
tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können
Brände, elektrische Schläge und Verletzungen verursachen. Solche Maßnahmen führen
daher zu einem Ausschluss der Haftung und der Hersteller übernimmt keine Gewährlei-
stung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum Zeit-
punkt des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder automa-
tische Einstellung von Parametern für ein Gerät bzw. ungeeignete Verwendung eines
Gerätes wird keine Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Der Benutzer ist dafür verantwortlich, dass das Gerät nach den anerkannten technischen
Regeln im Aufstellungsland sowie anderen regionalen gültigen Vorschriften aufgestellt
und angeschlossen wird.
•Vor dem Öffnen des Gerätes ist stets die Versorgungsspannung abzuschalten und durch
Nachmessen sicherzustellen, dass das Gerät spannungslos ist.
•Das Verlöschen einer Betriebsanzeige ist kein Indikator dafür, dass das Gerät vom Netz
getrennt und spannungslos ist. Bei Arbeiten am geöffneten Gerät ist zu beachten, dass
evtl. spannungsführende Teile freiliegen.
•Gemischter Betrieb von Klein- und Niederspannung am Relaisausgang ist nicht zulässig.
•Bei gewaltsamer Entfernung des Lesers kann die Steuerleitung (sofern das Relais be-
nutzt wird) für die Tür/Torsteuerung kurzgeschlossen werden. Hierdurch ist ein unbefug-
tes Öffnen der/des Tür/Tores möglich.

Identifikation System OBID
Seite 6 von 28 FEIG ELECTRONIC GmbH
D E U T S C H
2. Lieferumfang:
1 x multijob- midrange -Reader
1 x Klarsichtscheibe
2 x Frontaufkleber
2 x Gehäuseschauben (3,5 x 25 mm)
3 x Würgenippel
- 2 x 16 mm Loch für Leitung 5 - 7 mm ∅
- 1 x 19 mm Loch für Leitung 7 - 10 mm ∅
1 x Ersatz Miniatursicherung TR 5 (T1,6 A)
1 x Jumper (für J150, ID RW12.ABC-B)
1 x Montage- und Bedienungsanleitung

Montageanleitung ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Seite 7 von 28
D E U T S C H
3. Montage
Das Gerät ist für Wandmontage konzipiert. Die Zuleitungen können Unter- oder Aufputz verlegt
werden. Bei Aufputzverlegung ist ein entsprechender Gehäuseausbruch, an der Gehäuseunter-
kante durchzuführen.
HINWEISE:
• Das Gerät darf nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter (Ar-
mie
rung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Re-
duzierung der Lesereichweite bewirken. Der Abstand zu derartigen Flächen sollte
mindestens 10 cm betragen.
• Der räumliche Abstand zu benachbarten Geräten gleicher Bauart sollte 3 m nicht un-
terschreiten.
• Vor der endgültigen Installation sollte der geplante Installationsort auf seine Taug-
lichkeit geprüft werden.
Reihenfolge der Montage beachten!
1. Wandmontage:
•Montageort suchen. Die Montage sollte auf einem möglichst ebenen Unter-
grund erfolgen.
•Durchbrüche für Zuleitungen herzustellen und mit den beiliegenden Würge-
nippeln versehen.
•Zuleitungen einziehen.
•Gehäuseunterteil mit Untergrund verschrauben
(Empfohlene Schrauben 4 x 40 mm Halbrund- oder Flachkopf).
2. Leseranschluß:
siehe Kapitel 4. Leseranschluß
3. Inbetriebnahme:
siehe Kapitel 5. Inbetriebnahme
4. Gehäuse schließen:
•Gehäusedeckel an der Unterkante im Gehäuseunterteil einhängen.
•Gehäusedeckel mit zwei Schrauben oberhalb der Klarsichtscheibe mit Ge-
häuseunterteil verschrauben.
5. Klarsichtscheibe und Frontaufkleber montieren:
Erst nach Abschluß und Überprüfung aller Arbeiten werden die Klarsichtscheibe
und Frontaufkleber auf das saubere und fettfreie Gehäuse montiert.

Identifikation System OBID
Seite 8 von 28 FEIG ELECTRONIC GmbH
D E U T S C H
4. Leseranschluß
Der Anschluß erfolgt über Schraub-/Steckklemmen im Inneren des Geräts.
Als Zuleitung für Spannungsversorgung, digitale Eingänge und Schnittstellen wird der Einsatz ab-
geschirmter Leitungen empfohlen. Der Schirm ist an Stecker X7 anzuschließen.

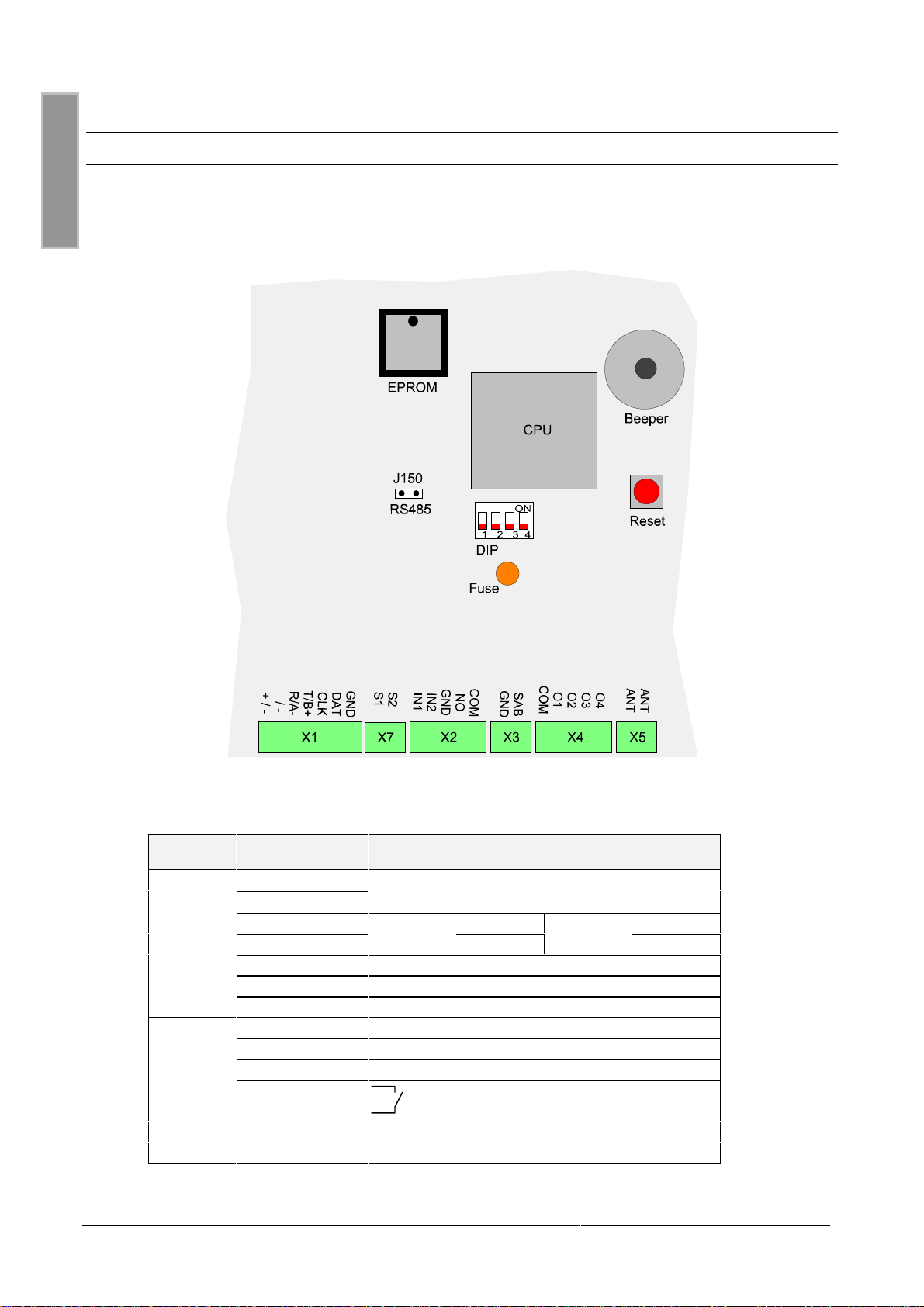

Abbildung 1: Lage der Anschlußkemmen und Bedienelemente
Stecker Bezeichnung Funktion
+ / ∼
- / ∼Spannungsversorgung
R/A- A- RxD
T/B+ RS485: B+ RS232: TxD
CLK -
DAT -
X1
GND interner GND
IN1 digitaler Eingang 1
IN2 digitaler Eingang 2
GND interner GND
COM
X2
NO Relais Schließer
S1
X7 S2 Schirm

Montageanleitung ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Seite 9 von 28
D E U T S C H
4.1 Spannungsversorgung
Die Spannungsversorgung erfolgt über den Stecker X1 Klemme 1 und 2 (siehe Kapitel
4. Leseranschluß). Das Gerät kann wahlweise mit 12 - 24 V AC / DC versorgt werden. Die Polari-
tät bei DC Spannungsversorgung kann frei gewählt werden.
HINWEIS:
Die Leitungslänge zwischen Netzgerät und
multijob-Reader sollte möglichst gering sein.
Die Zuleitung sollte nicht direkt parallel mit anderen Energieversorgungs- und Niederspan-
nungsleitungen verlegt werden.
4.2 digitale Eingänge (IN1 / IN2)
Die beiden digitalen Eingänge (Stecker X2 [IN1] bzw. [IN2] siehe Kapitel 4. Leseranschluß) sind
nur gegen [GND] an Stecker X2 zu schalten. Eine Beschaltung mit Fremdspannung kann zur Zer-
störung des Gerätes führen.
IN1 / IN2
GND
Ub
Abbildung 2: Anschluß der digitalen Eingänge
4.3 Relais
Das Gerät ist mit einem elektronischen Halbleiterrelais ausgerüstet. Der Anschluß erfolgt an Stek-
ker X2 Klemme [COM] und [NO].
Das Relais ist mit einer Miniatursicherung (siehe: Abbildung 1: Lage der Anschlußkemmen und
Bedienelemente, „Fuse“) gegen Überlast geschützt.

Identifikation System OBID
Seite 10 von 28 FEIG ELECTRONIC GmbH
D E U T S C H
4.4 RS485 Schnittstelle (ID RWA12.ABC-B /-BK)
Der Anschluß der RS485 Schnittstelle erfolgt über den Stecker X1 an den Klemmen [R/A-] und
[T/B+]. Der Busbetrieb setzt einen Leitrechner (Host) mit Abschlußwiderstand und aktiver Termi-
nierung voraus (siehe Abbildung 3: typischer Aufbau eines RS485 Datenbusses).
Bei RS485-Datenbussen kann es notwendig werden Abschlußwiderstände einzusetzen. Die Not-
wendigkeit zum Einsatz von Abschlußwiderständen ist für jede Installation im Einzelfall zu prüfen.
Der Abschlußwiderstand ist i.d.R. nur am Busende, also am letzten Gerät, notwendig. Durch Auf-
stecken des Jumpers J150 (siehe Abbildung 1: Lage der Anschlußkemmen und Bedienelemente)
kann an ein Abschlußwiderstand von 100 Ωzwischen den Leitungen RS485-A und RS485-B akti-
viert werden.
Host
Reader 1
J150 Reader 2 J150 Reader n J150

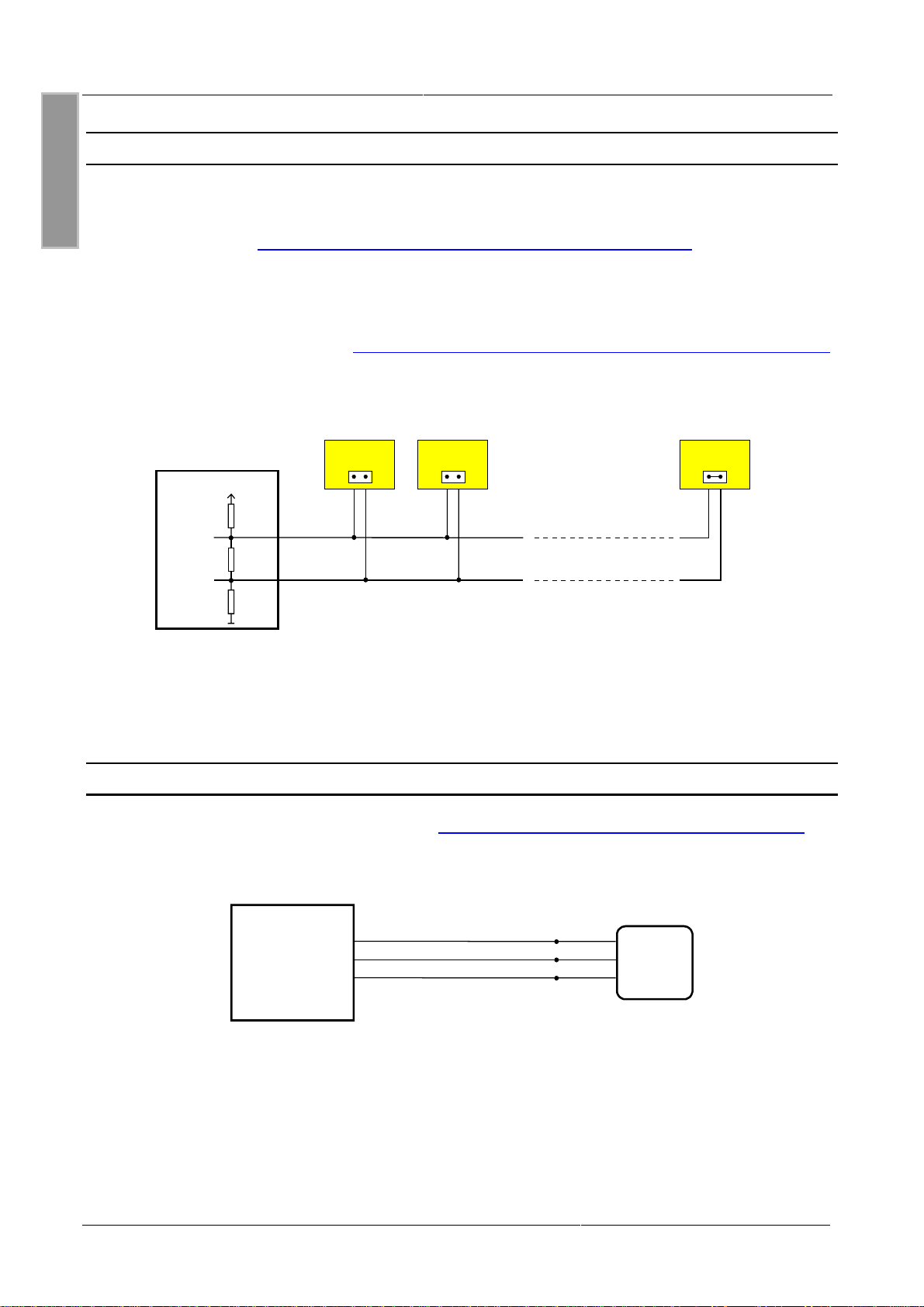

Abbildung 3: typischer Aufbau eines RS485 Datenbusses
4.5 RS232 Schnittstelle (ID RWA12.ABC-A /-AK)
Leser mit RS232 Schnittstelle werden gem. Abbildung 4: Anschluß der RS232-Schnittstelle mit
dem Leitrechner verbunden. Der Anschluß erfolgt über den Stecker X1 an den Klemmen [R/A-],
[T/B+] und [GND].
Host
R/A-
T/B+
Reader
GNDGND
RxD
TxD
Abbildung 4: Anschluß der RS232-Schnittstelle

Montageanleitung ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Seite 11 von 28
D E U T S C H
5. Inbetriebnahme
5.1 Konfiguration mit OBID®MasterCard
Nach dem Einschalten geht der multijob-Reader für mindestens 1 Sek. in den „MasterCard-Mode“.
Im MasterCard-Mode versucht er eine OBID®MasterCard zu empfangen und die dort gespei-
cherten Konfigurationsparameter einzulesen.
Die Signalisierung der Betriebszustände im MasterCard-Mode erfolgt durch verschiedene LED-
und Beeper-Anzeigen (siehe: 5.2 LED und Beeper Anzeigen).
Die Konfiguration mittels OBID®MasterCard erfolgt nach folgenden Ablauf:
1. Reset an
multijob-Reader auslösen. Danach ist der „MasterCard-Mode“ für mindestens
1 Sek aktiv. Solange der „MasterCard-Mode“ aktiv ist, blinken die LEDs für jeweils 200 ms
(«rot Õaus Õgrün Õaus ¨)
2. Gelangt während des MasterCard-Mode eine gültige OBID®MasterCard in den Erfassungs-
bereich des
multijob-Readers werden die Parameter von der OBID®MasterCard ausgelesen
und im
multijob-Reader gespeichert.
3. Nachdem alle Parameter ausgelesen und gespeichert wurden, wird die grüne LED und der
Beeper für 800 ms aktiv. Fehlerzustände werden über die rote LED und den Beeper signali-
siert (siehe 5.2 LED und Beeper Anzeigen).
4. Anschließend kann eine weitere OBID®MasterCard von dem multijob-Reader eingelesen
werden.

Identifikation System OBID
Seite 12 von 28 FEIG ELECTRONIC GmbH
D E U T S C H
5.2 LED und Beeper Anzeigen
Mode Anzeige Beschreibung
MasterCard-Mode je 200 ms
«rot Õaus Õgrün Õaus ¯
multijob-Reader wartet auf OBID®MasterCard
1 x 800 ms
grün + Beeper OK: OBID®MasterCard ist eingelesen und ge-
speichert
je 300 ms
«rot + Beeper Õaus ¯
Fehler:
3 x ungültige OBID® MasterCard:
falsche oder fehlerhafte SYSTEM-ID
4 x CFG-ALLOC Checksummenfehler
5 x CFG-ALLOC Adressbereichsfehler
(ungültige CFG-EE)
6 x Parameter Checksummenfehler
7 x internes EEPROM fehlerhaft
EE-Init-Mode je 520 ms
«rot Õgrün ¯
Checksumme eines EEPROM-Parametersatzes
(CFG-EE) war fehlerhaft. Diese(r) wurde(n) mit
Default-Wert(en) initialisiert.
Offline-Mode1gelb blinken Keine Kommunikation (multijob-Poll) zwischen
Host und
multijob-Reader
Online-Mode2gelb Kommunikation (multijob-Poll) zwischen Host und
multijob-Reader besteht
1
Werkseinstellung, kann individuell geändert werden.
2
Werkseinstellung, kann individuell geändert werden.

Montageanleitung ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Seite 13 von 28
D E U T S C H
5.3 Geräteadresse (Online-Systeme)
An Lesern mit RS232 Schnittstelle ist i.d.R. keine Adresseinstellung notwendig. Bei Geräten mit
RS485 Schnittstelle kann die Geräteadresse entweder über den DIP-Schalter oder über die Leit-
rechner (Host) erfolgen.
Busbetrieb mit bis zu 16 Lesern:
Die Einstellung der Geräteadresse erfolgt mittels der DIP-Schalter am geöffneten Gerät
(siehe Abbildung 1: Lage der Anschlußkemmen und Bedienelemente) gemäß nachste-
hender Tabelle. Dabei wird jeder Leser mit einer individuellen Adresse versehen.
Adresse DIP 1 DIP 2 DIP 3 DIP 4
0OFF OFF OFF OFF
1ON
OFF OFF OFF
2OFF ON OFF OFF
3ONON
OFF OFF
4OFF OFF ON OFF
5ON
OFF ON OFF
6OFF ON ON OFF
7ONONON
OFF
8OFF OFF OFF ON
9ON
OFF OFF ON
10 OFF ON OFF ON
11 ON ON OFF ON
12 OFF OFF ON ON
13 ON OFF ON ON
14 OFF ON ON ON
15 ON ON ON ON
Busbetrieb mit mehr als 16 Lesern:
Die Adressvergabe erfolgt mit dem Leitrechner.
HINWEIS:
Da alle Geräte werksseitig die Adresse 0 eingestellt haben, müssen sie nacheinan-
der angeklemmt und konfiguriert werden.

Identifikation System OBID
Seite 14 von 28 FEIG ELECTRONIC GmbH
D E U T S C H
6. Anhang B: Technische Daten
•Gehäuse Kunststoff (ASA)
•Farbe ähnlich RAL 9002 (grauweiß)
•Abmessungen ( B x H x T ) 296 x 243 x 43 mm
•Gewicht ca. 1,2 kg
•Schutzart IP 54
•Spannungsversorgung 12 - 24 V AC/DC
•Leistungsaufnahme max. 5 W
•Temperaturbereich -25°C bis 70°C
•relative Luftfeuchte 95 % (nicht betauend)
•Antenne integriert
•Datenübertragung mit Transponder 125 kHz / AM / halbduplex
unterstützte Transponder ID CTx.A
ID DTx.B
ID DTx.C
•Kryptoprozessor3:•ID RWA12.ABC-AK
•ID RWA12.ABC-BK
•Signalgeber •1 x Bicolor-LED (rot, grün, orange)
•1 x Beeper
•Halbleiter-Relais 1 x Schließer
Kontaktbelastbarkeit: 24 V AC/DC 1,5 A
Sicherung: »Miniatursicherung TR 5 (T1,6 A)«
•digitale Eingänge •2 x konfigurierbar (Zuleitungslänge max. 3 m)
•Schnittstellen:
ID RWA12.ABC-A /-AK:
ID RWA12.ABC-B /-BK:
•RS232
•RS485 (max. 32 Geräte pro Datenbus)
•Adresseinstellung für Schnittstelle •4-poliger DIP-Schalter (16 Adressen) oder
•254 Adressen per Software einstellbar
•EEPROM 10.000 Schreibzyklen
3
WICHTIG:
Reparaturen an Geräten mit Kryptoprozessor können nur durchgeführt werden, wenn die
im Kryptoprozessor gespeicherten CryptoKeys der Werkseinstellung entsprechen
!

Montageanleitung ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Seite 15 von 28
D E U T S C H
6.1 Anhang B1: Abmessungen
Abbildung 5: Montageabmessungen

Identifikation System OBID
Page 16 of 28 FEIG ELECTRONIC GmbH
E N G L I S H
Approval
When properly used this radio equipment conforms to the basic requirements of Article 3 and the
other relevant provisions of the R&TTE Directive 1999/5/E6 of March 99.
_________
Edition: hg/01/06/07 - m90191-4de-id-b.doc
© Copyright 2001 by FEIG ELECTRONIC GmbH
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved in
the event of the grant of a patent or the registration of a utility model or design.
Indications made in this manual may be changed without previous notice. With the edition of this manual, all previous
editions become void.
Composition of the information in this manual has been done to the best of our knowledge. FEIG ELECTRONIC GmbH
does not guarantee the correctness and completeness of the details given in this manual and may not be held liable for
damages ensuing from incorrect or incomplete information. Since, despite all our efforts, errors may not be completely
avoided, we are always grateful for your useful tips.
The installation instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC
GmbH does not give any guarantee promise for perfect function of an OBID®-system in cross surroundings.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this manual and
makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does not convey any license
under its patent rights nor the rights of others.
OBID®is a registered trademark of FEIG ELECTRONIC GmbH.

Installation Manual ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Page 17 of 28
E N G L I S H
Content
1. Safety instructions – please read carefully prior to initiation ...............................18
2. Delivery contents.......................................................................................................19
3. Installation .................................................................................................................20
4. Reader connection....................................................................................................21
4.1 Power supply....................................................................................................................22
4.2 Digital inputs (IN1 / IN2)...................................................................................................22
4.3 Relay..................................................................................................................................22
4.4 RS485 Interface (ID RWA12.ABC-B /-BK)........................................................................23
4.5 RS232 Interface (ID RWA12.ABC-A /-AK)........................................................................23
5. Initiation .....................................................................................................................24
5.1 Configuration with OBID®MasterCard............................................................................24
5.2 LED- and beeper Signals .................................................................................................25
5.3 Device address (Online-systems)....................................................................................26
6. ANNEX B: Technical data .........................................................................................27
6.1 ANNEX B1: Dimensions...................................................................................................28

Identifikation System OBID
Page 18 of 28 FEIG ELECTRONIC GmbH
E N G L I S H
1. Safety instructions – please read carefully prior to initiation
•The device may only be used for the purpose intended by the manufacturer.
•The operating instructions have to be handed out to every user and kept in an easily
accessible place.
•Unacceptable changes as well as the use of spare parts and special features which are
not sold or recommended by the manufacturer, may cause fire, electric shocks and in-
juries. Therefore, such measures lead to nonliability of the manufacturer and a lapse of
all warranty claims.
•Repair work may only be carried out by the manufacturer.
•The appliance is subject to the manufacturer’s guarantee regulations in the version
valid at the time of purchase. We cannot be held liable for improper or faulty manual or
automatic adjustment of parameters resp. improper use of the appliance.
•Installation, initiation, maintenance, measuring and adjustment of the appliance should
only be carried out by electricians with a good knowledge of the rules for the prevention
of accidents.
•All labour that is carried out on the appliance as well as its initiation, has to conform to
the national as well as the local regulations. The user has to make sure that the appli-
ance is installed and operated according to the technical rules of the country of installa-
tion as well as other regional regulations. Cable dimensions, protection, earthing, dis-
connection, insulation control and excess current protection should be especially con-
sidered.
•Please switch off the power supply before opening the device and make sure that it is
idle. The fact that an operational display goes out does not necessarily mean that the
device is disconnected from the power supply and idle.
•In case of a forced removal of the reader, the control line (as far as the relay is used) of
the door/gate control may be shorted out and unauthorized opening becomes possible.

Installation Manual ID RWA12.ABC-A / -B
FEIG ELECTRONIC GmbH Page 19 of 28
E N G L I S H
2. Delivery contents
1 x multijob- midrange -Reader
1 x transparent pane
2 x adhesive front label
2 x casing screws (flat head 3,5 x 25 mm)
3 x twisting nipple
- 2 x 16 mm hole for wire 5 - 7 mm ∅
- 1 x 19 mm hole for wire 7 - 10 mm ∅
1 x spare miniature fuse TR 5 (T1,6 A)
1 x Jumper (for J150, ID RW12.ABC-B / -BK)
1 x Installation- and operation manual

Identifikation System OBID
Page 20 of 28 FEIG ELECTRONIC GmbH
E N G L I S H
3. Installation
The device has been designed for wall installation. The wiring for the power supply may be laid
concealed or on the surface. For surface laying, open the casing at the provided place on its lower
edge.
NOTE:
• The device not be installed directly upon conducting materials such as e.g. metal
surfaces, metal grids (reinforced walls) or metalliferous surfaces, as these surfaces
may reduce the detection range of the reader. A minimum distance of 10 cm to these
surfaces must be respected.
• The distance between two units of the same type should not fall below 3 m.
• Before final installation, the suitability of the intended installation place should be
tested.
Respect the installation order!
1. Wall installation:
•Select installation place. The device should be installed on a surface as even
as possible.
•Make openings for the supply wires and provide with included
twisting nipples.
•Draw in wires.
•Screw lower part of the casing to the surface.
(recommended screws 4 x 40 mm button head screw or slotted pan head
screw).
2. Reader connection:
see chapter 4. Reader connection
3. Initiation:
see chapter 5. Initiation
4. Close casing:
•hang up the lid of the casing at the lower edge of the lower part of the casing.
•screw lid of casing to lower part of casing above the transparent pane with
both included casing-screws.
5. Attach the transparent pane and fix the adhesive label:
Only after having completed and checked all installation works, the transparent
pane and the adhesive front label are being attached to the clean and non-
greasy casing.
